基于单片机的智能电子密码锁系统设计
本文设计了一种基于AT89C52单片机的智能电子密码锁系统,通过矩阵键盘输入、LCD1602显示和电磁锁驱动等模块实现密码解锁、错误报警和密码修改功能。系统采用模块化设计,包含键盘扫描、密码验证、显示控制等程序,具有成本低、安全性高的特点。文章详细介绍了硬件选型、功能实现及软件调试优化方法,并提出可通过添加RFID、指纹识别或蓝牙模块进行功能扩展。该方案有效解决了传统机械锁的安全隐患,为智能安防提
一、设计背景与核心原理
在家庭、办公、仓储等场景的安全防护中,传统机械锁存在钥匙易丢失、易复制、防盗性差等问题,难以满足现代场景对安全与便捷的双重需求。基于单片机的智能电子密码锁系统,以单片机为控制核心,结合按键输入、密码验证、电磁锁驱动等技术,实现密码解锁、错误报警、密码修改等功能,能有效解决机械锁的痛点,同时具备成本低、扩展性强的特点,适合家庭入户门、办公柜、智能储物柜等场景使用。
该系统核心原理围绕 “密码验证 + 单片机逻辑控制” 展开。系统预先在单片机内部存储初始密码(如 6 位数字密码),用户通过按键输入密码后,单片机将输入密码与存储的正确密码进行比对:若密码一致,单片机输出控制信号驱动电磁锁解锁,同时通过显示模块提示 “解锁成功”;若密码不一致,记录错误次数,当错误次数达到设定阈值(如 3 次),触发报警模块(蜂鸣器 + LED 灯),提示 “密码错误,请重试”,并锁定输入功能一段时间(如 1 分钟),防止暴力破解;用户还可通过特定操作(如输入正确密码后长按 “修改” 键)进入密码修改模式,重新设置新密码并存储,完成密码更新。
此外,系统可拓展刷卡解锁、指纹解锁等功能,通过添加 RFID 模块、指纹识别模块,将刷卡信息、指纹特征与单片机存储的数据比对,实现多方式解锁,进一步提升安全性与便捷性,满足不同用户的使用习惯。
二、硬件选型与功能实现

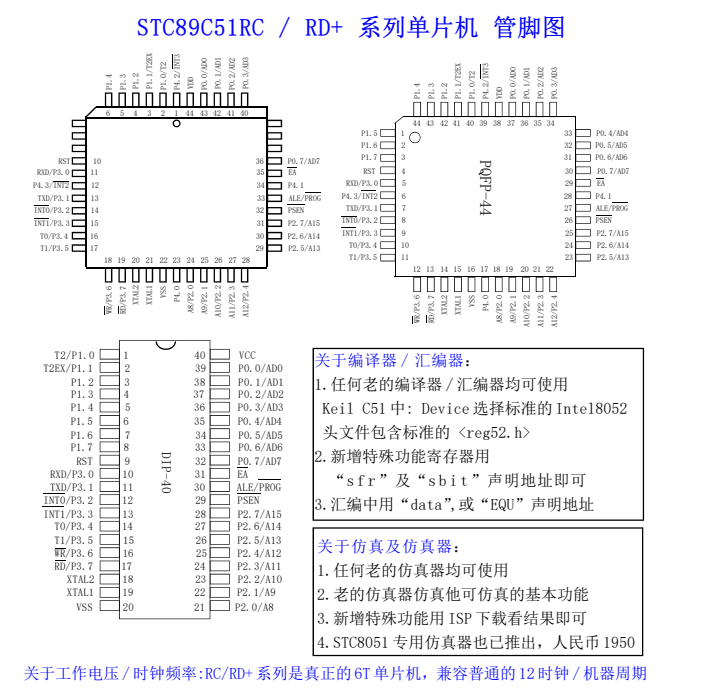

系统硬件由控制模块、输入模块、显示模块、驱动模块、报警模块及电源模块组成,选型需兼顾安全性、稳定性与成本。控制模块选用 AT89C52 单片机,作为核心处理单元,其内置 8KB Flash 存储器、512B 数据存储器,可存储密码数据与程序代码,32 个通用 I/O 口能满足按键检测、显示控制、电磁锁驱动等功能需求,且开发门槛低,适配 Keil C51 等开发工具,便于程序编写与调试。
输入模块选用 4×4 矩阵键盘,包含 0-9 数字键、“确认”“取消”“修改”“删除” 功能键,相比独立按键更节省 I/O 口资源。矩阵键盘的行引脚与列引脚分别连接至单片机 I/O 口,单片机通过逐行扫描、逐列检测的方式识别按键,用户可通过数字键输入密码,“确认” 键提交验证,“取消” 键退出当前操作,“修改” 键进入密码修改模式,“删除” 键删除输入错误的字符,操作逻辑符合用户使用习惯。
显示模块选用 LCD1602 液晶显示屏,支持 16 列 2 行字符显示,可清晰展示输入密码(如 “Input Password: *****”)、验证结果(如 “Unlock Success!”“Password Error!”)、错误次数(如 “Error: 2/3”)及操作提示(如 “Press ‘Change’ to Modify”),让用户直观了解系统状态,提升操作体验。
驱动模块选用 ULN2003 达林顿管阵列与电磁锁搭配,ULN2003 可将单片机输出的 5V 弱信号放大至驱动电磁锁所需的电流(电磁锁工作电流约 300mA),单片机通过 I/O 口输出高电平信号时,ULN2003 导通,电磁锁通电吸合,实现解锁;输出低电平时,ULN2003 截止,电磁锁断电上锁。同时,在电磁锁两端反向并联续流二极管(如 1N4001),防止电磁锁断电时产生的反向电动势损坏单片机与驱动模块。
报警模块由蜂鸣器与红色 LED 灯组成,蜂鸣器通过 NPN 三极管(S9013)连接至单片机 I/O 口,LED 灯通过 220Ω 限流电阻连接至另一 I/O 口:密码错误 1-2 次时,LED 灯闪烁 1 次,蜂鸣器短鸣 1 声;错误 3 次时,LED 灯持续闪烁,蜂鸣器长鸣 3 秒后,系统锁定 1 分钟,期间禁止按键输入;解锁成功时,绿色 LED 灯常亮 3 秒,提示操作成功。
电源模块选用 12V 直流电源适配器,通过 AMS1117-5V 稳压芯片将 12V 电压降至 5V,为单片机、键盘、LCD1602 供电;同时保留 12V 电压为电磁锁供电,确保电磁锁具备足够的吸合力,避免因电压不足导致锁具无法正常工作。
功能实现流程:系统上电后,单片机初始化键盘、LCD1602、I/O 口,在 LCD 上显示 “Welcome! Input Password:”,进入密码输入模式;用户通过矩阵键盘输入 6 位密码,输入过程中 LCD 显示星号()隐藏密码,防止偷窥;按下 “确认” 键,单片机读取输入密码,与内部存储的正确密码比对:若一致,控制 ULN2003 驱动电磁锁解锁,LCD 显示 “Unlock Success!”,绿色 LED 灯亮 3 秒,3 秒后电磁锁自动上锁,系统返回输入模式;若不一致,错误次数加 1,LCD 显示 “Password Error! Error: X/3”(X 为错误次数),LED 灯与蜂鸣器触发对应报警;错误次数达 3 次时,LCD 显示 “Locked for 1min!”,系统锁定 1 分钟,期间按键无响应;用户需修改密码时,输入正确密码后长按 “修改” 键 3 秒,LCD 显示 “Enter New Password:”,输入新密码并按 “确认” 键,再次输入新密码确认,两次输入一致则更新存储密码,LCD 显示 “Password Modified!”,完成修改;按下 “取消” 键,系统清空当前输入,返回初始输入模式。
三、软件设计与调试优化
软件设计采用模块化编程思想,分为主程序、键盘扫描程序、密码验证程序、显示控制程序、电磁锁驱动程序及报警控制程序,各模块功能独立,降低开发复杂度,便于后续维护与功能扩展。主程序负责系统初始化,之后进入无限循环,循环中调用键盘扫描程序,根据用户按键操作切换输入、验证、修改等模式,确保系统响应及时、逻辑清晰。
键盘扫描程序是输入功能的核心,通过 “行扫描 + 列检测” 实现按键识别:单片机先将所有行引脚置低电平,列引脚置高电平,检测列引脚电平;若某列引脚为低电平,说明该列有按键按下,再逐行置高电平,检测行引脚电平,确定按下按键的行与列,进而识别按键值;同时添加软件消抖处理,检测到按键按下后,延时 10ms 再次检测,确认按键稳定后再执行后续操作,避免机械抖动导致的误识别。
密码验证程序负责密码比对与错误处理:程序中定义数组存储正确密码(如 unsigned char correct_pwd [6] = {1,2,3,4,5,6}),用户输入密码后存储在输入数组中,通过循环逐位比较两个数组的元素;若所有元素一致,返回 “验证成功” 信号;若存在不一致元素,返回 “验证失败” 信号,并累计错误次数;当错误次数达到 3 次,启动定时器(如 Timer0)计时 1 分钟,计时期间屏蔽键盘扫描程序,实现系统锁定功能。
显示控制程序根据系统不同模式动态更新 LCD1602 内容:输入模式下显示密码输入提示与星号;验证成功时显示解锁提示;验证失败时显示错误信息与错误次数;修改密码时显示新密码输入提示与确认提示,确保用户操作流程清晰。
调试优化需针对系统稳定性与安全性:若键盘出现误识别,需检查键盘引脚与单片机的连接是否可靠,或调整键盘扫描程序的延时参数,增强消抖效果;若密码验证出现错误,需检查密码存储数组与输入数组的比较逻辑,确保逐位比对无遗漏;若电磁锁解锁后无法上锁,需检查电磁锁驱动程序的电平控制逻辑,确保解锁延时后能及时输出低电平;为提升安全性,软件上可添加密码加密存储功能,将密码转换为 ASCII 码或通过简单算法加密后存储,避免密码在单片机存储器中以明文形式存在,降低被破解风险;此外,可优化系统锁定逻辑,锁定期间若输入正确的管理员密码(如初始密码),可提前解除锁定,提升系统灵活性,方便管理员操作。
四、结语
基于单片机的智能电子密码锁系统,以 AT89C52 单片机为控制核心,结合矩阵键盘、LCD1602、电磁锁等模块,实现了密码解锁、错误报警、密码修改等功能,解决了传统机械锁的安全隐患与使用不便问题,具备成本低、操作简单、安全性高的优势,适合家庭、办公等场景的安全防护需求,同时为单片机在安防领域的应用提供了典型案例,帮助开发者掌握键盘扫描、密码处理、外设驱动等核心技术。
系统仍有改进空间:当前仅支持数字密码,可添加 RFID 模块(如 RC522)实现刷卡解锁,或添加指纹识别模块(如 AS608)实现指纹解锁,拓展解锁方式;可集成蓝牙模块(如 HC-05),通过手机 APP 远程发送密码或控制解锁,满足远程授权需求;针对断电场景,可添加备用电池模块,确保断电后系统仍能正常工作,避免无法解锁的情况;未来,随着物联网技术的发展,还可将系统与智能家居平台联动,解锁时同步开启室内灯光、空调等设备,提升家居智能化体验,推动智能密码锁向更便捷、更智能的方向发展。

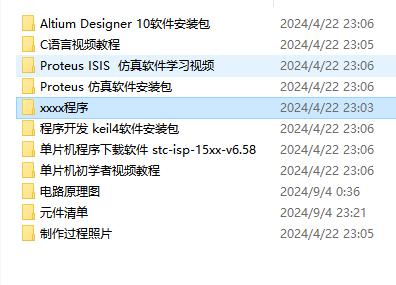

文章底部可以获取博主的联系方式,获取源码、查看详细的视频演示,或者了解其他版本的信息。
