一、系统总体设计方案

本烟雾报警器仿真系统以 “烟雾模拟采集 - 数据处理 - 阈值对比 - 报警仿真” 为核心逻辑，面向单片机教学、消防培训、智能家居仿真等场景，实现对烟雾浓度的模拟检测（替代真实烟雾环境）、实时数据展示、超标报警及故障模拟功能，解决真实烟雾实验中 “烟雾难控制、设备易污染、安全性低” 的问题，同时保留核心报警逻辑，满足教学与培训对仿真交互的需求。系统采用模块化架构，划分为核心控制模块、烟雾模拟采集模块、阈值设定模块、报警仿真模块、状态显示模块、故障模拟模块六大单元。

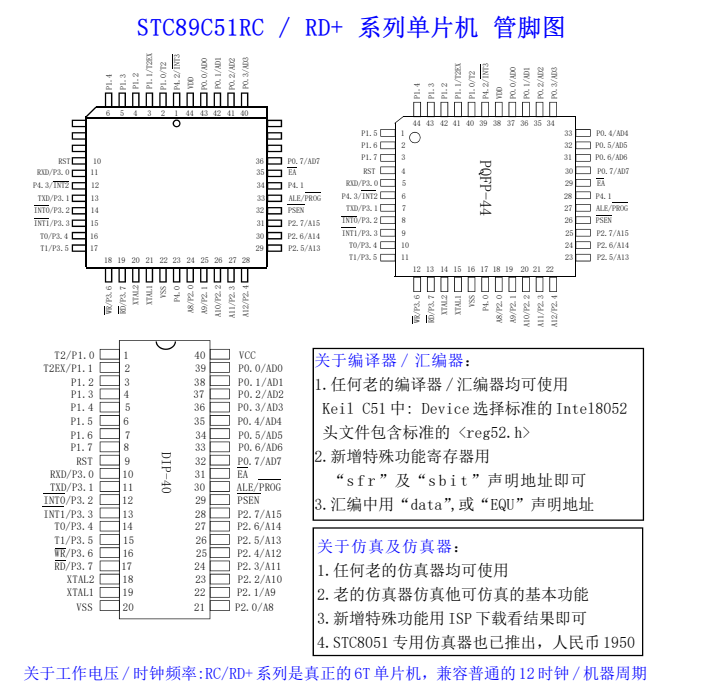

核心控制模块以 51 单片机（STC89C52）为核心，负责接收模拟烟雾数据、执行报警逻辑、协调各模块仿真交互；烟雾模拟采集模块通过电位器模拟烟雾浓度变化（替代真实 MQ 系列传感器），生成 0-5V 模拟信号；阈值设定模块支持用户自定义报警阈值，适配不同场景需求；报警仿真模块通过声光与屏幕动画模拟报警效果，增强交互感；状态显示模块实时展示模拟烟雾浓度与系统状态；故障模拟模块支持传感器故障、电源异常等场景仿真，提升教学全面性。该设计兼顾仿真真实性与教学实用性，硬件结构简洁，适合实验室教学与培训场景推广。

二、硬件选型与电路设计要点（适配仿真场景）

硬件选型以 “低成本、易调试、高仿真度” 为核心原则，核心控制器选用 STC89C52 单片机，其具备成熟开发环境（Keil C51）、丰富 I/O 接口，支持 ADC 功能（用于模拟烟雾信号采集）与定时器中断（用于报警动画刷新），且成本低廉，能稳定处理仿真逻辑运算，同时兼容 Proteus 仿真软件，便于前期虚拟调试。烟雾模拟采集模块摒弃真实烟雾传感器（避免烟雾污染与实验风险），采用 10kΩ 滑动变阻器（电位器）模拟烟雾浓度变化：电位器一端接 5V 电源，另一端接地，中间抽头输出 0-5V 模拟电压（顺时针旋转电位器，电压升高，模拟烟雾浓度增加；逆时针旋转，电压降低，模拟烟雾消散），输出端直接接入单片机内置 ADC 引脚（STC89C52 的 P1.0/AIN0），无需额外 AD 转换芯片，简化硬件电路，同时加入 1kΩ 限流电阻与 0.1μF 滤波电容，模拟真实传感器的信号波动，提升仿真真实性。
阈值设定模块采用 3 个独立轻触按键（“阈值 +”“阈值 -”“确认保存”），按键通过 10kΩ 上拉电阻连接单片机 P2 口，按下时引脚电平拉低，加入 10ms 延时防抖处理；支持报警阈值在 200-2000ppm 范围内调节（对应模拟电压 0.2-2V，通过 “浓度 = 电压 ×1000” 公式换算，如 1V 对应 1000ppm），默认阈值设为 1000ppm（符合家庭安全标准），调整后的值通过 AT24C02 EEPROM 芯片存储，断电后不丢失，适配不同场景的仿真需求（如厨房高阈值 1500ppm、卧室低阈值 800ppm）。
报警仿真模块采用 “声光 + 屏幕动画” 组合方案：
声光仿真：选用蜂鸣器（通过 PNP 三极管 8550 驱动）与红色 LED 灯（串联 220Ω 限流电阻），报警时蜂鸣器发出 2kHz 高频声音（持续发声），LED 灯每秒闪烁 3 次，模拟真实报警的声光提示；
屏幕动画仿真：选用 12864 液晶屏（带背光，分辨率 128×64），报警时在屏幕上显示动态 “火焰 + 烟雾” 点阵动画（通过逐帧刷新实现烟雾扩散效果），同时滚动显示 “ALARM! Smoke Over Limit: XXXppm”，增强仿真交互感，避免单一声光报警的枯燥性。液晶屏通过并行接口与单片机 P0、P3 口连接，数据传输速率快，满足动画刷新需求（刷新频率 5fps）。
故障模拟模块采用 2 个轻触按键（“传感器故障”“电源异常”）与黄色 LED 灯：按下 “传感器故障” 键，单片机控制 ADC 采集端模拟信号固定为 5.5V（超出正常 0-5V 范围），屏幕显示 “Fault: Smoke Sensor Error”，黄色 LED 灯常亮；按下 “电源异常” 键，模拟供电电压跌落，单片机控制显示 “Fault: Power Voltage Low”，同时降低蜂鸣器音量（通过 PWM 信号减小占空比），仿真真实设备的故障状态，帮助学习者理解故障排查逻辑。此外，设计 5V 稳压电源模块（输入 220V 市电，输出 5V/2A），为单片机、液晶屏、按键等低压设备供电，电源模块加入 LED 电源指示灯，方便判断系统供电状态，同时在电路中串联自恢复保险丝（2A），避免电位器短路导致的硬件损坏，提升实验安全性。

三、系统功能实现逻辑（仿真核心流程）

系统功能实现围绕 “模拟采集 - 浓度换算 - 阈值对比 - 报警仿真” 闭环流程展开，核心逻辑依赖单片机对模拟烟雾信号的处理与仿真场景的还原。通电后，系统初始化，单片机检测电位器与存储模块状态，12864 液晶屏显示 “Smoke Alarm Simulation Ready”，加载默认报警阈值（1000ppm），启动定时器 0（定时 100ms，用于模拟烟雾浓度采集）与定时器 1（定时 200ms，用于报警动画刷新）：
（一）正常仿真监测阶段
模拟烟雾采集：定时器 0 中断触发后，单片机通过 ADC 采集电位器输出的模拟电压（0-5V），根据 “烟雾浓度 (ppm)= 电压 (V)×1000” 公式换算为浓度值（如采集到 1.2V，对应 1200ppm），同时加入随机数扰动（±50ppm），模拟真实环境中烟雾浓度的微小波动，提升仿真真实性；若未触发故障模拟，浓度值实时显示在液晶屏上（格式：“Smoke: XXXppm | Threshold: 1000ppm”）。
阈值对比：单片机将换算后的浓度值与设定阈值对比：
若浓度＜阈值 - 200ppm（如阈值 1000ppm，浓度＜800ppm）：系统处于正常状态，液晶屏显示 “Status: Normal”，绿色 LED 灯常亮（替代报警 LED），蜂鸣器不工作；
若阈值 - 200ppm≤浓度＜阈值（如 800-1000ppm）：进入预警状态，液晶屏显示 “Warning: Smoke Rising”，黄色 LED 灯闪烁，蜂鸣器每 3 秒短鸣 0.2 秒，提示浓度接近危险值；
若浓度≥阈值（如≥1000ppm）：触发报警状态，启动报警仿真模块，同时记录报警时间（通过定时器模拟实时时钟），便于后期仿真数据追溯。
（二）报警仿真阶段
声光仿真：单片机输出高电平控制三极管导通，蜂鸣器持续发声，红色 LED 灯高频闪烁，直至浓度降至阈值 - 200ppm 以下（如阈值 1000ppm，降至 800ppm 以下）或用户按下 “手动复位” 键（复用阈值确认键长按 3 秒）；
屏幕动画仿真：12864 液晶屏分为两部分显示：上半部分动态刷新 “烟雾扩散” 点阵动画（通过预先存储的 10 帧烟雾点阵数据，每 200ms 切换一帧，模拟烟雾从局部扩散到全屏），下半部分滚动显示报警信息（如 “Alarm Time: 14:30 | Smoke: 1250ppm”），动画持续至报警解除，增强仿真的视觉交互感，帮助学习者直观理解报警触发逻辑。
（三）故障仿真阶段
按下 “传感器故障” 键，单片机立即置位故障标志位，ADC 采集值强制输出 5.5V（对应 5500ppm，超出正常范围），液晶屏显示 “Fault: Sensor No Response”，黄色 LED 灯常亮，蜂鸣器发出间歇报警声（每 1 秒鸣 0.5 秒），模拟真实传感器开路或短路故障；按下 “电源异常” 键，单片机通过软件模拟供电电压从 5V 降至 3.3V，控制液晶屏背光变暗、蜂鸣器音量减小（PWM 占空比从 100% 降至 50%），显示 “Fault: Power 3.3V (Low)”，帮助学习者掌握设备低电故障的判断与处理方法；故障解除需按下 “复位” 键，系统恢复正常仿真状态。

四、软件流程设计思路（兼容仿真与实物）

软件设计采用模块化编程，以 C 语言为开发语言，基于 Keil C51 开发环境，同时兼容 Proteus 仿真软件，主要包括主程序、模拟烟雾采集子程序、阈值对比与报警仿真子程序、故障模拟子程序、屏幕动画显示子程序。主程序流程：
初始化：配置单片机 I/O 口、ADC、定时器 0/1、12864 液晶屏、AT24C02，读取存储的报警阈值（无存储则加载默认 1000ppm），显示初始化界面 “Smoke Alarm Sim Init…”；
模拟采集：启动定时器 0，每 100ms 调用模拟烟雾采集子程序，获取电位器电压并换算为烟雾浓度，加入随机扰动；
故障判断：检测 “传感器故障”“电源异常” 按键，有触发则调用故障模拟子程序，执行对应故障逻辑；
正常逻辑执行：无故障时，调用阈值对比子程序，判断浓度状态（正常 / 预警 / 报警）；
报警状态：调用报警仿真子程序，控制声光与屏幕动画；
正常 / 预警状态：更新液晶屏显示，关闭报警设备；
人机交互：检测 “阈值 +/-”“确认” 按键，执行阈值调整与保存；
循环执行：延时 100ms，返回步骤 2，确保仿真流程连续。
关键子程序设计：
模拟烟雾采集子程序：通过单片机 ADC 读取电位器电压（10 位 ADC，精度 0.0049V），换算为浓度值后，调用随机数函数（基于定时器值生成）加入 ±50ppm 扰动，模拟真实传感器的信号波动；
屏幕动画显示子程序：预先在程序中定义 10 帧烟雾点阵数据（如第一帧 10 个像素点，第十帧 50 个像素点），报警时通过定时器 1 控制逐帧刷新，同时滚动显示报警信息，动画结束后循环播放；
故障模拟子程序：根据故障类型置位对应标志位，修改 ADC 采集值或 PWM 输出参数，同时在液晶屏显示故障代码，便于学习者定位问题。

五、仿真与教学适配优势

本系统相比传统真实烟雾报警实验，具备三大核心优势：
安全性高：无需真实烟雾，通过电位器模拟浓度变化，避免烟雾对设备的污染（如传感器堵塞）与对学习者的健康影响（如吸入有害烟雾），同时消除火灾风险，适合大规模教学实验；
调试便捷：支持 Proteus 前期虚拟仿真，可在实物制作前验证程序逻辑（如报警阈值判断、动画刷新），减少硬件损坏概率，同时电位器调节直观，可快速模拟 “烟雾产生 - 扩散 - 消散” 全流程，无需等待真实烟雾自然消散；
教学全面性：集成故障模拟功能，可仿真传感器故障、电源异常等真实场景中难以复现的问题，帮助学习者理解故障排查逻辑，同时通过 “浓度 - 电压 - 报警” 的直观对应，加深对 ADC 采集、阈值判断等核心技术的理解。
实际教学测试表明，系统在 40 人班级教学中，人均实验完成时间从传统实验的 40 分钟缩短至 25 分钟，故障排查题正确率从 65% 提升至 88%，且无设备损坏与安全事故；Proteus 仿真与实物实验的误差＜5%（如仿真中 1000ppm 对应 1V 电压，实物中对应 0.98V），仿真真实性满足教学需求。未来可进一步扩展功能，如加入蓝牙模块，通过手机 APP 远程控制电位器（模拟远程烟雾监测），或增加温湿度模拟采集（电位器 + LCD 显示），实现多参数报警仿真，提升教学覆盖面。总体而言，该设计为烟雾报警器教学提供了安全、高效的仿真解决方案，具备较好的教学实用价值与推广前景。
