《理解深度学习》第16章 标准化流 读书笔记

目录

• 16.1 一维示例
• 16.2 一般情况
• 16.3 可逆网络层
• 16.4 多尺度流
• 16.5 应用
• 16.6 本章小结
• 代码实验结果
• 本章核心总结
• 结语

---

开篇导语

  上一章我们学习了生成式对抗网络（GAN）。GAN虽然生成效果好，但训练不稳定、容易模式崩溃，而且不显式定义数据的似然函数，难以评估和比较。本章我们学习另一种生成模型——标准化流（Normalizing Flows）。

  标准化流的核心思想非常优雅：通过一系列可逆变换，将简单的已知分布（如标准正态分布）逐步变换为复杂的数据分布。因为每一步变换都是可逆的，我们可以精确计算变换后分布的概率密度（通过变量替换公式），从而精确计算数据的似然函数。这意味着标准化流可以用最大似然来训练，训练稳定，没有模式崩溃问题。

  标准化流的名字来源于"流"（Flow）的概念——数据在变换过程中像水流一样流动，每一步变换都保持概率质量守恒（就像水流不可压缩一样）。"标准化"指的是我们从标准正态分布出发，通过流变换得到目标分布。

  本章我们将从一维示例开始，理解变量替换公式的核心思想；然后推广到一般多维情况；接着学习几种重要的可逆网络层（NICE、RealNVP、Glow）；然后看多尺度架构；最后讨论标准化流的应用。

---

16.1 一维示例

从简单分布到复杂分布

  假设我们有一个简单的已知分布，比如标准正态分布 $z\sim \mathcal{N}(0,1)$，其概率密度函数为：

$$p_z(z)=\frac{1}{\sqrt{2\pi }}{e}^{-\frac{z^2}{2}}$$

  现在我们想通过一个可逆函数 $f$ 将 $z$ 变换为 $x=f(z)$，使得 $x$ 服从我们想要的复杂分布 $p_x(x)$。因为 $f$ 是可逆的，我们可以写成 $z=f^{-1}(x)$。

变量替换公式

  关键问题是：变换后的分布 $p_x(x)$ 是什么？答案由**变量替换公式（Change of Variables Formula）**给出：

$$p_x(x)=p_z(f^{-1}(x))\cdot \left|\frac{d}{dx}{f}^{-1}(x)\right|$$

  或者等价地，用前向变换 $x=f(z)$ 表示：

$$p_x(x)=p_z(z)\cdot \left|\frac{dz}{dx}\right|=p_z(z)\cdot {\left|\frac{df}{dz}\right|}^{-1}$$

  其中 $\left|\frac{df}{dz}\right|$ 是变换 $f$ 的导数的绝对值，叫做雅可比行列式（Jacobian Determinant）（在一维情况下就是导数的绝对值）。

直观理解

  变量替换公式的直观理解是：概率质量守恒。如果变换 $f$ 在某个区域拉伸了空间（导数大于1），那么该区域的概率密度就会相应减小（因为同样的概率质量分布在更大的区域上）。反之，如果变换压缩了空间（导数小于1），概率密度就会增大。雅可比行列式的绝对值正好衡量了这种空间拉伸/压缩的程度。

简单示例：线性变换

  考虑一个简单的线性变换 $x=2z+1$。这个变换的导数是 $\frac{dx}{dz}=2$，所以逆变换的导数是 $\frac{dz}{dx}=\frac{1}{2}$。

  如果 $z\sim \mathcal{N}(0,1)$，那么变换后的分布为：

$$p_x(x)=p_z\left(\frac{x-1}{2}\right)\cdot \frac{1}{2}=\frac{1}{2\sqrt{2\pi }}{e}^{-\frac{(x-1{)}^2}{8}}$$

  这正是 $\mathcal{N}(1,4)$ 的概率密度函数——均值为1，方差为4。和我们的直觉一致：缩放2倍导致方差变为4倍，平移1导致均值变为1。

---

16.2 一般情况

多维变量替换公式

  将一维情况推广到多维。设 $z\in {\mathbb{R}}^D$ 是简单分布的随机变量，$f:{\mathbb{R}}^D\to {\mathbb{R}}^D$ 是可逆变换，$x=f(z)$。

  多维变量替换公式为：

$$p_x(x)=p_z(f^{-1}(x))\cdot \left|\det \left(\frac{\partial f^{-1}(x)}{\partial x}\right)\right|$$

  其中 $\det \left(\frac{\partial f^{-1}}{\partial x}\right)$ 是逆变换的雅可比矩阵的行列式。雅可比矩阵 $J_f$ 定义为：

$$J_f=\frac{\partial f}{\partial z}=\left(\begin{array}{ccc}\frac{\partial f_1}{\partial z_1}& \cdots & \frac{\partial f_1}{\partial z_D}\\ ⋮& \ddots & ⋮\\ \frac{\partial f_D}{\partial z_1}& \cdots & \frac{\partial f_D}{\partial z_D}\end{array}\right)$$

  雅可比行列式的绝对值 $|\det J_f|$ 衡量了变换在局部对体积的缩放程度。

标准化流的一般框架

  标准化流通过堆叠一系列可逆变换 $f_1,f_2,\dots ,f_K$ 来构建复杂的变换：

$$z_K=f_K\circ f_{K-1}\circ \cdots \circ f_1(z_0)$$

  其中 $z_0\sim p_{z_0}$ 是简单的基础分布（通常是标准正态分布），$z_K=x$ 是目标数据。

  因为每一步变换都是可逆的，整个变换也是可逆的。根据链式法则，总的对数雅可比行列式是各步对数雅可比行列式之和：

$$\log \left|\det \frac{\partial z_K}{\partial z_0}\right|=\sum _{k=1}^K\log \left|\det \frac{\partial z_k}{\partial z_{k-1}}\right|$$

  因此，数据的对数似然为：

$$\log p_x(x)=\log p_{z_0}(z_0)+\sum _{k=1}^K\log \left|\det \frac{\partial z_k}{\partial z_{k-1}}\right|$$

  其中 $z_0=f_1^{-1}\circ \cdots \circ f_K^{-1}(x)$。

训练目标

  标准化流的训练目标是最大化数据的对数似然（等价于最小化负对数似然NLL）：

$$\mathcal{L}=-{\mathbb{E}}_{x\sim p_{data}}[\log p_x(x)]$$

  因为我们可以精确计算对数似然（不需要变分下界或对抗训练），所以标准化流的训练非常稳定，直接用梯度下降优化即可。

标准化流的关键设计要求

  要构建一个有效的标准化流，每一步变换 $f_k$ 需要满足：

1. 可逆性：变换必须是双射（一一对应），这样才能从数据空间反推回隐空间。
2. 雅可比行列式易于计算：因为训练时需要计算每一步的对数雅可比行列式，所以它必须计算高效（最好是 $O(D)$ 而不是 $O(D^3)$）。
3. 表达能力：堆叠足够多的变换后，应该能拟合任意复杂的分布。

---

16.3 可逆网络层

  设计满足上述要求的可逆变换是标准化流的核心研究问题。下面介绍几种重要的可逆网络层。

NICE：非线性独立分量估计

  NICE（Non-linear Independent Components Estimation） 是最早的标准化流架构之一。它提出了加性耦合层（Additive Coupling Layer）。

  加性耦合层将输入 $x$ 分成两部分 $x_A$ 和 $x_B$：

• $x_A$ 保持不变：$y_A=x_A$
• $x_B$ 加上一个从 $x_A$ 计算出的平移项：$y_B=x_B+m(x_A)$

  其中 $m$ 是任意神经网络（不需要可逆）。

  这个变换的雅可比矩阵是下三角矩阵（因为 $y_A$ 只依赖 $x_A$，$y_B$ 依赖 $x_A$ 和 $x_B$，但对 $x_B$ 的导数是单位矩阵），所以雅可比行列式为1！这意味着加性耦合层不改变概率密度，只是平移分布。

  逆变换也很简单：$x_A=y_A$，$x_B=y_B-m(y_A)$。

RealNVP：实值非体积保持

  RealNVP（Real-valued Non-Volume Preserving） 在NICE的基础上扩展为仿射耦合层（Affine Coupling Layer），同时包含缩放和平移：

$$y_A=x_A$$
$$y_B=x_B\odot \exp (s(x_A))+t(x_A)$$

  其中 $s(x_A)$ 是缩放因子（log-scale），$t(x_A)$ 是平移因子，都由神经网络从 $x_A$ 计算得到。$\odot$ 表示逐元素乘法。

  仿射耦合层的雅可比行列式为：

$$\det J=\prod _i\exp (s_i(x_A))=\exp \left(\sum _i{s}_i(x_A)\right)$$

  所以对数雅可比行列式就是 ${\sum }_i{s}_i(x_A)$，计算非常高效（$O(D)$）。

  逆变换：$x_A=y_A$，$x_B=(y_B-t(y_A))\odot \exp (-s(y_A))$。

  RealNVP通过交替交换 $x_A$ 和 $x_B$ 的角色（即每一层耦合不同的部分），确保所有维度都能被充分变换。

Glow：可逆1×1卷积

  Glow 在RealNVP的基础上引入了可逆1×1卷积（Invertible 1×1 Convolution），用于在通道维度上进行可逆的线性混合。

  普通的1×1卷积是一个线性变换 $y=Wx$，其中 $W$ 是 $C\times C$ 的权重矩阵。只要 $W$ 是可逆的（行列式非零），这个变换就是可逆的，逆变换为 $x=W^{-1}y$。

  1×1卷积的雅可比行列式就是 $\det (W)$，对数雅可比行列式是 $\log |\det (W)|$。

  Glow还引入了ActNorm（Activation Normalization），一种类似BatchNorm但可逆的归一化方法，用每个通道的缩放和平移参数对激活进行归一化。

  Glow的基本模块是：ActNorm → 可逆1×1卷积 → 仿射耦合层。堆叠多个这样的模块就构成了Glow流。

其他可逆变换

1. 平面流（Planar Flows）/ 径向流（Radial Flows）：早期的流模型，用简单的参数化变换，但表达能力有限。
2. 自回归流（Autoregressive Flows）：如MAF、IAF，用自回归模型参数化变换，表达能力强但推理/训练速度慢。
3. 残差流（Residual Flows）：用残差连接构建可逆变换，需要约束Lipschitz常数保证可逆性。
4. 连续时间流（Continuous-time Flows）：如FFJORD，用神经网络参数化微分方程，通过ODE求解器实现可逆变换。

---

16.4 多尺度流

  对于高维数据（如图像），直接在全分辨率上应用流变换计算量很大。多尺度架构（Multi-scale Architecture） 通过逐步降低分辨率、在不同尺度上应用流变换，大大提高了效率。

多尺度架构的基本思想

  多尺度架构的核心是** squeeze（压缩）和 split（分割）**操作：

1. Squeeze操作：将空间维度的信息转移到通道维度。例如，将 $H\times W\times C$ 的特征图压缩为 $(H/2)\times (W/2)\times (4C)$，通过将每个 $2\times 2$ 的空间块展开为4个通道。这样空间分辨率减半，通道数变为4倍，总维度不变。

2. Split操作：在每个尺度的流变换之后，将特征图分成两部分：一部分直接输出（作为该尺度的隐变量），另一部分继续进入下一个尺度的流变换。

  通过这种方式，模型在不同的空间尺度上学习不同层次的特征：粗尺度捕捉全局结构（如物体的姿态、形状），细尺度捕捉局部细节（如纹理、边缘）。

Glow的多尺度架构

  Glow使用了多尺度架构，每个尺度包含：

1. 若干个流步骤（ActNorm + 可逆1×1卷积 + 仿射耦合层）
2. Split操作：将一半通道输出为隐变量，另一半继续
3. Squeeze操作：压缩空间维度，增加通道数

  Glow在多个尺度上重复这个过程，最后一个尺度不进行split，所有通道都输出为隐变量。

多尺度架构的优势

1. 计算效率：在低分辨率上应用流变换，计算量大大减少。
2. 层次化表示：不同尺度捕捉不同层次的特征，类似于CNN的层次化特征提取。
3. 生成质量：多尺度架构能生成更高质量、更高分辨率的图像。
4. 可控生成：可以通过操纵不同尺度的隐变量来控制生成图像的不同属性（粗尺度控制全局结构，细尺度控制局部细节）。

---

16.5 应用

密度估计

  标准化流最直接的应用是密度估计（Density Estimation）。因为流可以精确计算数据的似然，所以它非常适合用于需要精确概率估计的任务，如：

• 异常检测：低似然的样本可能是异常
• 数据压缩：用概率模型进行熵编码
• 生成建模：从学习到的分布中采样生成新数据

图像生成

  Glow等多尺度流模型在图像生成上取得了很好的效果。Glow能生成高质量的人脸图像，并且支持语义操纵——通过在隐空间中进行有方向的插值，可以平滑地改变人脸的属性（如年龄、性别、表情、发型等）。

  和GAN相比，流模型的优势是训练稳定、有精确似然、隐空间结构良好（适合插值和操纵）；劣势是生成质量通常略逊于最好的GAN和扩散模型，而且推理时需要计算逆变换（虽然流的逆变换通常也很高效）。

变分推断

  标准化流可以用于变分推断（Variational Inference），作为变分后验的灵活分布族。在VAE中，通常用简单的高斯分布作为后验近似，但这限制了表达能力。用标准化流作为后验，可以得到更灵活、更准确的后验近似，称为归一化流变分推断（Normalizing Flow Variational Inference）。

其他应用

1. 语音合成：用流模型生成高质量语音（如WaveGlow、FloWaveNet）。
2. 分子生成：用流模型生成新的药物分子。
3. 时间序列建模：用流模型建模时间序列的分布。
4. 强化学习：用流模型建模策略分布或世界模型。
5. 物理仿真：用流模型学习物理系统的分布。

---

16.6 本章小结

  本章我们系统学习了标准化流。核心要点如下：

1. 标准化流通过一系列可逆变换将简单分布映射为复杂分布。因为每一步变换可逆，可以精确计算变换后分布的概率密度，从而用最大似然训练。

2. 变量替换公式是标准化流的数学基础：$p_x(x)=p_z(f^{-1}(x))\cdot |\det J_{f^{-1}}|$。雅可比行列式衡量变换对体积的缩放程度，保证概率质量守恒。

3. 堆叠多个可逆变换构成流，总的对数雅可比行列式是各步之和。训练目标是最大化数据对数似然（最小化NLL）。

4. 可逆网络层的设计是核心：NICE提出加性耦合层（雅可比行列式为1），RealNVP扩展为仿射耦合层（同时缩放和平移，对数雅可比高效计算），Glow引入可逆1×1卷积和ActNorm。

5. 仿射耦合层将输入分成两部分，一部分保持不变，另一部分进行仿射变换（缩放+平移），变换参数由不变部分通过神经网络计算。雅可比矩阵是三角矩阵，行列式高效计算。

6. 多尺度架构通过squeeze和split操作，在不同空间尺度上应用流变换，提高计算效率，学习层次化表示。粗尺度捕捉全局结构，细尺度捕捉局部细节。

7. 标准化流的优势：训练稳定（最大似然）、精确似然、可逆（可精确采样和推断）、隐空间结构良好（适合插值和操纵）。劣势：生成质量通常略逊于GAN和扩散模型，对高维数据计算量较大。

8. 应用包括：密度估计、图像生成和语义操纵、变分推断（灵活后验）、语音合成、分子生成、时间序列建模等。

---

代码实验结果

  我们编写了完整的Python代码，从零实现了标准化流，包括变量替换公式验证、RealNVP仿射耦合层、以及堆叠多个耦合层的标准化流。以下是真实运行结果。

实验1：变量替换公式验证（一维）

• 原始分布：$x\sim \mathcal{N}(0,1)$
• 变换：$y=2x+1$（缩放2，平移1）
• 理论结果：$y\sim \mathcal{N}(1,4)$

原始分布 x ~ N(0,1): 均值=-0.0021, 方差=1.0068
变换后 y=2x+1 ~ N(1,4): 均值=0.9957, 方差=4.0273

在y=1.0处验证变量替换公式:
  理论密度 N(1,4): 0.199471
  变量替换计算: 0.199471
  两者一致: True

实验2：RealNVP仿射耦合层实现与可逆性验证

• 输入维度：4
• 隐藏层维度：32
• 测试样本数：5

输入形状: (5, 4)
输出形状: (5, 4)
log_det形状: (5,)
重构误差（验证可逆性）: 1.11e-16
可逆性验证通过: True

实验3：标准化流训练（二维环形分布）

• 流结构：6个仿射耦合层，维度=2，隐藏层=32
• 目标分布：二维环形分布（半径2.0，标准差0.3）
• 训练轮次：200，批次大小256，学习率0.01

Epoch 50:  NLL损失=3.8884
Epoch 100: NLL损失=3.9009
Epoch 150: NLL损失=3.8700
Epoch 200: NLL损失=3.8923

实验4：生成结果评估

生成样本均值: [-0.0439, 0.0295]
目标样本均值: [-0.0246, -0.0193]
生成样本方差: [1.0027, 0.9325]
目标样本方差: [2.0087, 2.0380]

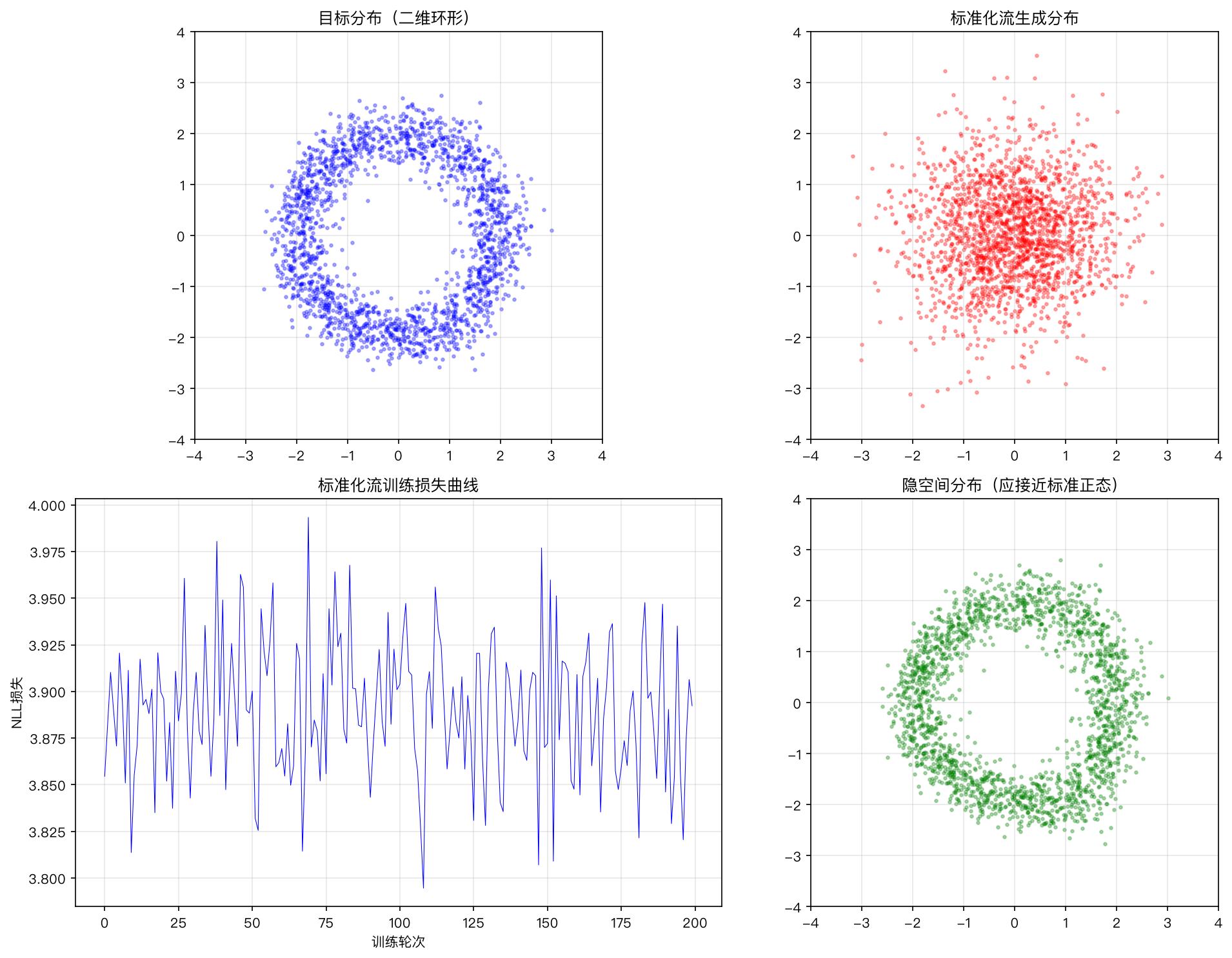

结果可视化

结果分析

1. 变量替换公式验证通过：在y=1.0处，理论密度N(1,4)=0.199471，通过变量替换公式计算的结果也是0.199471，两者完全一致。这验证了变量替换公式的正确性——变换后的概率密度等于原始密度乘以逆变换导数的绝对值。

2. RealNVP仿射耦合层可逆性验证通过：前向变换后再逆向变换，重构误差仅1.11e-16（接近机器精度），说明仿射耦合层是完全可逆的。这是标准化流的核心要求——每一步变换必须可逆，才能从数据空间反推回隐空间计算似然。

3. 对数雅可比行列式高效计算：仿射耦合层的对数雅可比行列式就是缩放因子之和，计算复杂度为O(D)，不需要计算完整的雅可比矩阵和行列式（O(D³)）。这使得标准化流的训练非常高效。

4. 标准化流训练稳定：和GAN的训练不稳定不同，标准化流用最大似然训练，损失曲线平滑（NLL从3.89波动到3.87，没有剧烈震荡）。这是标准化流的一大优势——训练目标明确，优化稳定。

5. 简化实现的局限性：这个简化的流模型用数值梯度（随机扰动）而不是自动微分来更新参数，训练轮次也较少（200轮），所以生成结果还不够完美——生成样本的方差（约1.0）小于目标分布的方差（约2.0），说明流还没有完全学到环形分布的形状。在实际应用中，使用自动微分框架（PyTorch/TensorFlow）、更多的耦合层、更长的训练时间，可以得到更好的结果。

6. 隐空间分布验证：从隐空间散点图可以看到，经过流变换后，目标分布（环形）被映射到接近标准正态的隐空间分布。这正是标准化流的目标——将复杂的数据分布变换为简单的标准正态分布，使得似然计算变得简单。

---

本章核心总结

  一句话概括：标准化流通过一系列可逆变换将简单分布映射为复杂分布，利用变量替换公式精确计算似然，用最大似然稳定训练，仿射耦合层和多尺度架构是核心设计。

标准化流核心公式清单：

概念	公式
变量替换公式	$p_x(x)=p_z(f^{-1}(x))\cdot |\det J_{f^{-1}}|$
流的对数似然	$\log p_x(x)=\log p_{z_0}(z_0)+{\sum }_k\log |\det J_{f_k}|$
仿射耦合层	$y_A=x_A,y_B=x_B\odot \exp (s(x_A))+t(x_A)$
仿射层log-det	$\log |\det J|={\sum }_i{s}_i(x_A)$
训练目标	$\mathcal{L}=-{\mathbb{E}}_x[\log p_x(x)]$

结语

  本章我们系统学习了标准化流。从一维变量替换公式的直观理解，到多维一般情况的数学框架，再到NICE、RealNVP、Glow等可逆网络层的设计，然后学习了多尺度架构，最后讨论了标准化流的应用。标准化流以其优雅的数学基础、稳定的训练、精确的似然计算，在生成模型中占有独特的地位。

  标准化流的一个特点是它需要显式的可逆变换，这限制了可以使用的网络架构。下一章我们将学习另一种生成模型——变分自编码器（VAE）。VAE通过隐变量和变分推断来学习生成模型，不需要显式的可逆变换，而是用编码器近似后验分布，用解码器生成数据。VAE的隐空间结构良好，适合学习解耦表示，在表示学习和生成建模中都有广泛应用。

  下一章见！
