第一章 绪论

1.1 研究背景与意义

随着城市化进程的加速和居民生活品质的提升，人们对居住环境的健康性、舒适性和智能化需求日益凸显，全屋环境监测已从“小众选配”逐步向“新房标配”转型。据世界卫生组织统计，全球每年约有700万人因室内空气污染导致的疾病而死亡，其中儿童和老年人尤为敏感，室内环境质量已成为影响人们健康和生活质量的重要因素。同时，智能家居产业的快速发展为全屋环境智能监测提供了技术支撑，物联网、传感器、微控制器等技术的融合应用，推动环境监测系统从传统的人工定期测量向实时化、精准化、远程化升级。

近年来，全球及我国智能家居环境监测市场呈现爆发式增长态势，相关数据显示，市场规模与设备渗透率均实现稳步提升，具体数据对比见表1-1。

表1-1：2022-2025年全球及中国智能家居环境监测相关数据对比

年份	全球智能家居环境监测系统市场规模 （亿美元）	中国智能家居环境监测系统市场规模 （亿美元）	中国家庭环境监测设备渗透率 （%）	中国新房全屋空气监测系统配置率（%）
2022	132	41	12	28
2023	156	52	18	35
2024（预计）	185	65	25	45
2025	220	90	35	60

数据来源：Statista、中国信通院《2024年智能家居行业发展白皮书》、全屋空气监测系统行业专题报告

从表格数据可以看出，2022-2025年期间，全球及中国智能家居环境监测市场规模年均增长率保持在15%以上，中国市场增速显著高于全球平均水平，2025年预计市场规模将接近90亿美元，占全球份额的40%以上。同时，中国家庭环境监测设备渗透率从2022年的12%提升至2025年预计的35%，新房配置率更是突破60%，表明全屋环境监测已成为行业发展的主流趋势。

当前，现有环境监测产品仍存在诸多不足：部分产品功能单一，仅能监测单一环境参数；部分产品精度不足，数据误差较大；多数产品缺乏远程控制与联动功能，智能化程度较低。基于此，设计一款以STM32F411CEU6为核心，集成多参数监测、本地显示、远程传输与智能联动的全屋环境智能监测与预警终端，具有重要的理论意义和实际应用价值。理论上，可丰富STM32单片机在智能家居环境监测领域的应用案例，完善多传感器融合与物联网传输的技术方案；实际应用中，可实现全屋环境多维度数据的精准监测与实时预警，联动窗帘等设备实现智能调节，提升居民居住体验，推动智能家居产业的规范化发展。

1.2 国内外研究现状

全球范围内，室内环境智能监测技术的研究起步较早，欧美等发达国家凭借技术优势，已形成较为成熟的产品体系和应用模式，涌现出多个典型研究案例。美国谷歌公司推出的Nest恒温监测系统，集成温湿度、空气质量传感器，通过AI算法分析用户生活习惯，实现环境参数的自动调节，同时支持WiFi远程控制，可与智能家居生态联动，其监测精度达±0.3℃、±2%RH，目前已广泛应用于北美家庭，2024年市场占有率达28%。

德国EnviroTech公司研发的智能环境监测系统，采用多传感器融合技术，可同时监测温湿度、VOCs、PM2.5等多种参数，利用AI算法对环境数据进行分析，提供精准的环境调节建议，该系统已应用于德国多个住宅社区，实现了环境监测与新风系统的无缝联动，使室内VOCs超标率下降60%以上。卡塔尔大学与康考迪亚大学联合研发的基于Arduino的IoT传感器监测系统，可实时测量CO₂、PM2.5、NO₂等污染物，通过MySQL数据库实现数据存储与可视化，经验证，该系统与商用监测仪器的偏差控制在15%以内，成本较商用设备降低90%，适用于家庭、办公等多种场景。

国内方面，随着智能家居产业的快速发展，高校、科研机构及企业纷纷开展相关研究，取得了一系列成果。清华大学开发的智能室内环境监测系统，集成温湿度、CO₂传感器，实现了环境参数的实时监测与调控，采用无线传输技术将数据上传至云端平台，支持远程查看与参数设置，该系统已在部分高校实验室和写字楼应用，监测响应时间小于10秒。

小米公司推出的米家环境监测仪，以低成本、高性价比为优势，集成SHT30温湿度传感器和TVOC传感器，支持TFTLCD本地显示与WiFi远程传输，可与米家生态链设备联动，实现窗帘、净化器等设备的自动控制，2023年销量突破100万台，占据国内家用环境监测市场22%的份额。上海交通大学研发的物联网环境监测平台，通过ESP8266 WiFi模块实现数据远程上传，集成多种环境传感器，可实现多区域环境数据的集中监测与管理，但该系统体积较大，不适用于家庭场景，且缺乏智能预警功能。

总体来看，国外研究注重技术精度与生态融合，产品智能化程度高，但价格昂贵，难以在国内普及；国内研究注重性价比与场景适配，产品价格亲民，但存在功能单一、精度不足、联动性差等问题。现有研究尚未形成一款兼具精准监测、智能联动、远程控制、成本可控的全屋环境监测终端，因此，本研究具有明确的研究空白和应用价值。

1.3 研究内容与技术路线

本研究围绕基于STM32的全屋环境智能监测与预警终端展开设计，核心研究内容包括四个方面：一是系统功能需求分析与总体方案设计，明确终端的核心功能的性能指标，确定系统的总体架构与工作流程；二是硬件电路设计，以STM32F411CEU6为控制核心，完成SHT30温湿度传感器、MQ135空气质量传感器、BH1750光照度传感器、TFTLCD显示屏、ESP8266 WiFi模块及舵机的接口电路设计与硬件选型；三是软件程序设计，开发传感器数据采集、本地显示、WiFi数据上传、远程控制及预警提示等相关程序，实现系统各项功能；四是系统测试与优化，搭建测试环境，对硬件功能、软件性能及数据精度进行测试，针对测试中出现的问题进行优化调整。

本研究的技术路线遵循“需求分析—方案设计—硬件实现—软件开发—测试优化”的逻辑流程，具体如下：首先，通过查阅文献、调研市场，明确全屋环境监测的用户需求与行业标准，确定系统的功能需求和性能指标；其次，设计系统总体架构，完成核心器件选型论证，确定传感器、微控制器、通信模块等关键器件的型号，绘制系统总体框图与工作流程图；再次，基于选型结果，设计各模块硬件电路，制作PCB板并完成硬件组装与焊接；然后，基于Keil软件编写系统主程序及各功能模块子程序，调试传感器数据采集、WiFi通信、本地显示等功能；最后，搭建测试环境，对系统的各项功能和性能进行全面测试，分析测试结果，优化系统参数，确保终端运行稳定、数据精准、功能完善，最终完成终端的设计与实现。

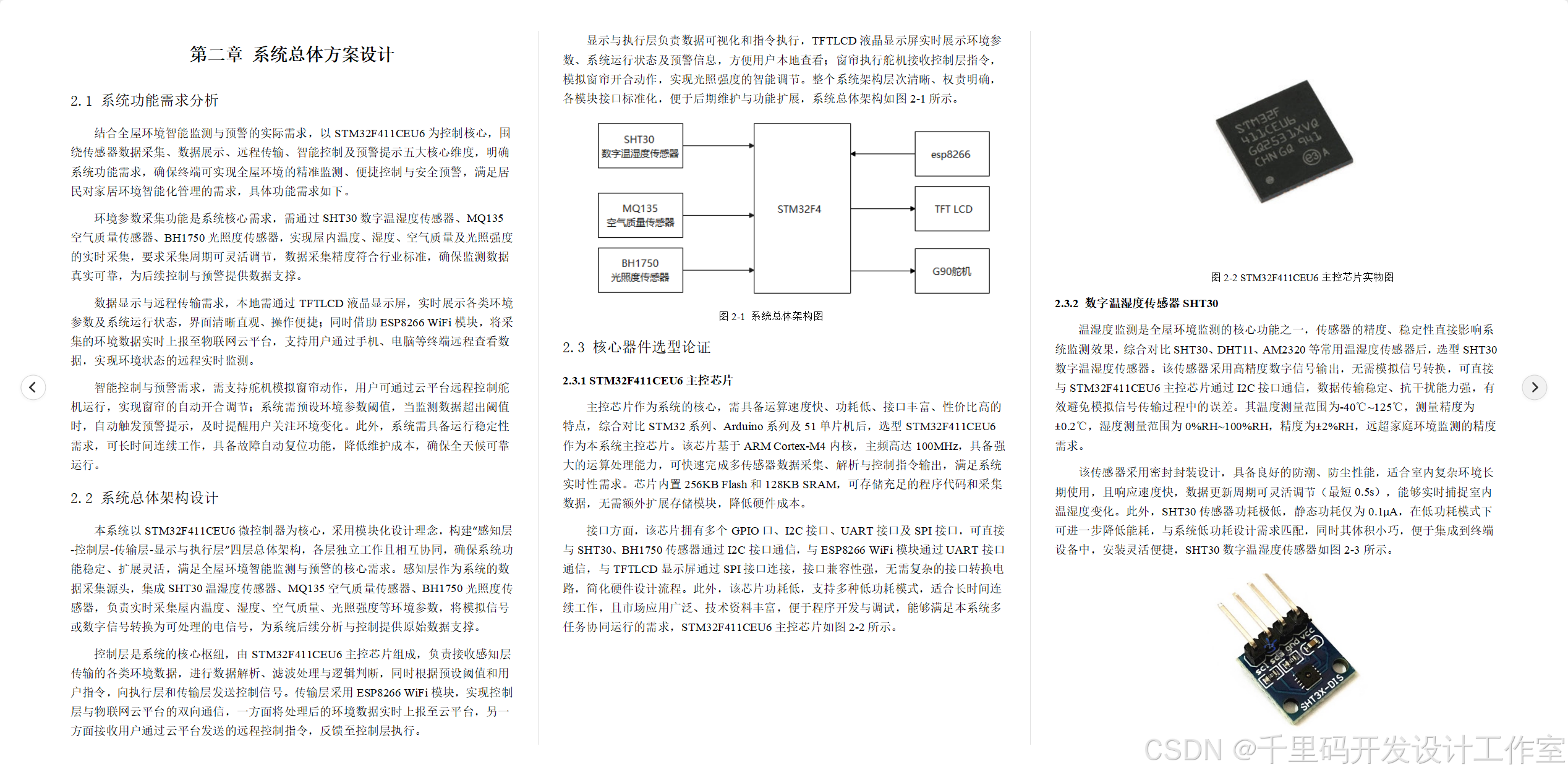

第二章 系统总体方案设计

2.1 系统功能需求分析

结合全屋环境智能监测与预警的实际需求，以STM32F411CEU6为控制核心，围绕传感器数据采集、数据展示、远程传输、智能控制及预警提示五大核心维度，明确系统功能需求，确保终端可实现全屋环境的精准监测、便捷控制与安全预警，满足居民对家居环境智能化管理的需求，具体功能需求如下。

环境参数采集功能是系统核心需求，需通过SHT30数字温湿度传感器、MQ135空气质量传感器、BH1750光照度传感器，实现屋内温度、湿度、空气质量及光照强度的实时采集，要求采集周期可灵活调节，数据采集精度符合行业标准，确保监测数据真实可靠，为后续控制与预警提供数据支撑。

数据显示与远程传输需求，本地需通过TFTLCD液晶显示屏，实时展示各类环境参数及系统运行状态，界面清晰直观、操作便捷；同时借助ESP8266 WiFi模块，将采集的环境数据实时上报至物联网云平台，支持用户通过手机、电脑等终端远程查看数据，实现环境状态的远程实时监测。

智能控制与预警需求，需支持舵机模拟窗帘动作，用户可通过云平台远程控制舵机运行，实现窗帘的自动开合调节；系统需预设环境参数阈值，当监测数据超出阈值时，自动触发预警提示，及时提醒用户关注环境变化。此外，系统需具备运行稳定性需求，可长时间连续工作，具备故障自动复位功能，降低维护成本，确保全天候可靠运行。

2.2 系统总体架构设计

本系统以STM32F411CEU6微控制器为核心，采用模块化设计理念，构建“感知层-控制层-传输层-显示与执行层”四层总体架构，各层独立工作且相互协同，确保系统功能稳定、扩展灵活，满足全屋环境智能监测与预警的核心需求。感知层作为系统的数据采集源头，集成SHT30温湿度传感器、MQ135空气质量传感器、BH1750光照度传感器，负责实时采集屋内温度、湿度、空气质量、光照强度等环境参数，将模拟信号或数字信号转换为可处理的电信号，为系统后续分析与控制提供原始数据支撑。

控制层是系统的核心枢纽，由STM32F411CEU6主控芯片组成，负责接收感知层传输的各类环境数据，进行数据解析、滤波处理与逻辑判断，同时根据预设阈值和用户指令，向执行层和传输层发送控制信号。传输层采用ESP8266 WiFi模块，实现控制层与物联网云平台的双向通信，一方面将处理后的环境数据实时上报至云平台，另一方面接收用户通过云平台发送的远程控制指令，反馈至控制层执行。

显示与执行层负责数据可视化和指令执行，TFTLCD液晶显示屏实时展示环境参数、系统运行状态及预警信息，方便用户本地查看；窗帘执行舵机接收控制层指令，模拟窗帘开合动作，实现光照强度的智能调节。整个系统架构层次清晰、权责明确，各模块接口标准化，便于后期维护与功能扩展，系统总体架构如图2-1所示。

图2-1 系统总体架构图

2.3 核心器件选型论证

2.3.1 STM32F411CEU6主控芯片

主控芯片作为系统的核心，需具备运算速度快、功耗低、接口丰富、性价比高的特点，综合对比STM32系列、Arduino系列及51单片机后，选型STM32F411CEU6作为本系统主控芯片。该芯片基于ARM Cortex-M4内核，主频高达100MHz，具备强大的运算处理能力，可快速完成多传感器数据采集、解析与控制指令输出，满足系统实时性需求。芯片内置256KB Flash和128KB SRAM，可存储充足的程序代码和采集数据，无需额外扩展存储模块，降低硬件成本。

接口方面，该芯片拥有多个GPIO口、I2C接口、UART接口及SPI接口，可直接与SHT30、BH1750传感器通过I2C接口通信，与ESP8266 WiFi模块通过UART接口通信，与TFTLCD显示屏通过SPI接口连接，接口兼容性强，无需复杂的接口转换电路，简化硬件设计流程。此外，该芯片功耗低，支持多种低功耗模式，适合长时间连续工作，且市场应用广泛、技术资料丰富，便于程序开发与调试，能够满足本系统多任务协同运行的需求，STM32F411CEU6主控芯片如图2-2所示。

图2-2 STM32F411CEU6主控芯片实物图

2.3.2 数字温湿度传感器SHT30

温湿度监测是全屋环境监测的核心功能之一，传感器的精度、稳定性直接影响系统监测效果，综合对比SHT30、DHT11、AM2320等常用温湿度传感器后，选型SHT30数字温湿度传感器。该传感器采用高精度数字信号输出，无需模拟信号转换，可直接与STM32F411CEU6主控芯片通过I2C接口通信，数据传输稳定、抗干扰能力强，有效避免模拟信号传输过程中的误差。其温度测量范围为-40℃~125℃，测量精度为±0.2℃，湿度测量范围为0%RH~100%RH，精度为±2%RH，远超家庭环境监测的精度需求。

该传感器采用密封封装设计，具备良好的防潮、防尘性能，适合室内复杂环境长期使用，且响应速度快，数据更新周期可灵活调节（最短0.5s），能够实时捕捉室内温湿度变化。此外，SHT30传感器功耗极低，静态功耗仅为0.1μA，在低功耗模式下可进一步降低能耗，与系统低功耗设计需求匹配，同时其体积小巧，便于集成到终端设备中，安装灵活便捷，SHT30数字温湿度传感器如图2-3所示。

图2-3 SHT30数字温湿度传感器实物图

2.3.3 BH1750光照度传感器模块

为实现室内光照强度的精准监测，进而控制窗帘舵机动作，选型BH1750光照度传感器模块。该模块采用I2C数字通信协议，可直接与STM32F411CEU6主控芯片通信，数据传输便捷、抗干扰能力强，无需额外的信号调理电路，简化硬件设计。其光照度测量范围为0lx~65535lx，覆盖室内所有光照场景，无论是昏暗的夜间还是明亮的白天，均可精准测量，测量精度高，误差不超过±20lx，能够满足窗帘自动调节的触发需求。

BH1750传感器模块具备自动增益调节功能，可根据环境光照强度自动调整测量灵敏度，避免强光下数据饱和、弱光下测量误差过大的问题，确保测量数据的稳定性和准确性。模块体积小巧、功耗低，工作电压为3.3V~5V，与系统供电电压匹配，可直接由主控芯片供电，无需额外配置电源模块。此外，该模块引脚定义清晰、安装简单，便于与其他模块集成，BH1750光照度传感器模块如图2-4所示。

图2-4 BH1750光照度传感器模块实物图

2.3.4 MQ135空气质量传感器

室内空气质量监测需精准检测有害气体浓度，选型MQ135空气质量传感器作为本系统的空气质量检测核心器件。该传感器对甲醛、苯、CO、CO₂等多种有害气体具有较高的灵敏度，可广泛适用于室内空气质量监测场景，其测量范围为10ppm~1000ppm，能够满足家庭环境中有害气体的监测需求，当有害气体浓度超出预设阈值时，可及时触发系统预警。

MQ135传感器采用模拟信号输出，通过ADC接口与STM32F411CEU6主控芯片连接，主控芯片对模拟信号进行采集、转换与滤波处理，得到精准的空气质量数据。该传感器结构简单、成本低廉，且使用寿命长，适合长期连续工作，同时具备良好的稳定性，经过简单的校准后，可确保测量数据的准确性。此外，传感器工作电压为5V，可与系统供电电路匹配，安装便捷，无需复杂的调试流程，MQ135空气质量传感器如图2-5所示。

图2-5 MQ135空气质量传感器实物图

2.3.5 窗帘执行舵机

为实现窗帘的智能开合控制，模拟光照调节功能，选型SG90微型舵机作为窗帘执行器件。该舵机体积小巧、重量轻，适合集成到全屋环境监测终端中，安装灵活，不占用过多空间，同时具备扭矩适中、响应速度快的特点，可快速响应主控芯片的控制指令，实现窗帘的精准开合角度调节。其转动角度范围为0°~180°，可根据光照强度数据，实现不同角度的开合控制，满足室内光照调节的需求。

SG90舵机采用PWM脉冲控制方式，通过STM32F411CEU6主控芯片输出不同占空比的PWM信号，即可控制舵机的转动角度，控制逻辑简单、易于编程实现。该舵机工作电压为3.3V~5V，可直接由系统供电模块供电，功耗较低，不会增加系统整体能耗，且使用寿命长，运行稳定，不易出现故障，能够满足系统长期连续工作的需求。此外，舵机接口标准化，接线简单，便于与主控芯片连接调试，窗帘执行舵机如图2-6所示。

图2-6 窗帘执行舵机实物图

2.3.6 ESP8266 无线wifi通信模块

为实现环境数据远程上报与远程控制功能，选型ESP8266无线WiFi通信模块作为系统的传输核心器件。该模块基于WiFi无线通信技术，支持IEEE 802.11 b/g/n协议，通信距离可达100米（空旷环境），能够满足家庭室内的通信需求，可稳定实现与物联网云平台的双向通信，一方面将采集的环境数据实时上报至云平台，另一方面接收用户通过云平台发送的远程控制指令。

ESP8266模块采用UART接口与STM32F411CEU6主控芯片通信，通信速率可灵活调节，数据传输稳定、抗干扰能力强，且编程难度低，具备完善的AT指令集，便于开发人员快速实现通信功能的调试与开发。该模块体积小巧、功耗低，工作电压为3.3V，可直接由主控芯片供电，无需额外配置电源模块，同时支持多种工作模式，可根据系统需求切换休眠与工作模式，降低系统能耗。此外，该模块成本低廉、市场应用广泛，技术资料丰富，ESP8266无线WiFi通信模块如图2-7所示。

图2-7 ESP8266无线WiFi通信模块实物图

2.3.7 TFT LCD显示模块

为实现环境数据的本地可视化展示，选型1.44英寸TFT LCD显示模块作为系统的本地显示器件。该模块分辨率为128×128像素，显示清晰、色彩鲜艳，可同时展示温湿度、空气质量、光照强度等多种环境参数，以及系统运行状态、预警信息等内容，界面直观、易于读取，方便用户本地查看室内环境状态。模块采用SPI接口与STM32F411CEU6主控芯片连接，数据传输速度快，可实现数据的实时刷新显示。

该显示模块工作电压为3.3V，与系统供电电压匹配，功耗较低，不会增加系统整体能耗，且体积小巧、安装便捷，可直接集成到终端设备的面板上。模块支持全屏显示、字符显示、图形显示等多种显示模式，可通过编程灵活设计显示界面，满足不同的显示需求，同时具备良好的稳定性，长时间工作不易出现花屏、黑屏等故障。此外，该模块成本低廉，性价比高，适合批量应用，TFT LCD显示模块如图2-8所示。

图2-8 TFT LCD显示模块实物图

第三章 系统电路设计

3.1 STM32F411CEU6主控最小系统电路设计

STM32F411CEU6主控最小系统是整个终端的核心控制单元，其电路设计直接决定系统运行的稳定性与可靠性。本电路以STM32F411CEU6芯片为核心，围绕芯片的电源、时钟、复位、启动配置等核心功能展开设计，确保芯片可正常启动、稳定运行并实现多模块协同控制。电源电路方面，芯片主电源引脚VDD（3.3V）与地引脚VSS之间并联多个0.1μF去耦电容，用于滤除电源噪声，抑制高频干扰，同时在电源输入端预留滤波电路，保证供电电压的稳定性。时钟电路采用外部8MHz晶振与内部PLL倍频结合的方案，外部晶振电路配置20pF负载电容，为芯片提供精准的时钟基准，满足100MHz主频运行需求。复位电路采用上电复位与手动复位结合的设计，通过10kΩ上拉电阻与1μF电容组成RC复位电路，确保芯片上电时可靠复位，同时预留手动复位按键，便于调试过程中强制复位。启动配置电路通过BOOT0、BOOT1引脚的电平设置，选择芯片的启动模式，本设计将BOOT0引脚通过10kΩ电阻下拉至地，设置为主闪存启动模式，确保芯片上电后自动运行用户程序。此外，电路预留所有GPIO引脚的排针接口，便于后续模块扩展与调试，主控最小系统电路设计如图3-1所示。

图3-1 STM32F411CEU6主控最小系统电路设计图

3.2 SHT30数字温湿度传感器电路设计

SHT30数字温湿度传感器电路负责采集室内温度与湿度数据，为系统环境监测提供核心数据支撑。该传感器采用I2C通信协议，电路设计围绕I2C通信接口、电源电路与抗干扰设计展开，确保数据采集的精准性与稳定性。电源电路方面，传感器供电电压为3.3V，在VDD引脚与GND引脚之间并联0.1μF去耦电容，滤除电源纹波，避免电源噪声对传感器测量精度造成影响。通信电路方面，传感器的SDA（数据）引脚与SCL（时钟）引脚分别通过4.7kΩ上拉电阻连接至3.3V电源，满足I2C总线的电平要求，同时将两个引脚分别连接至STM32F411CEU6的I2C接口引脚（PB6、PB7），实现主控芯片与传感器的双向通信。电路设计中预留传感器的地址选择引脚（ADDR），可通过电平设置调整传感器I2C地址，便于多传感器扩展场景下的地址区分。此外，传感器电路采用独立布线设计，远离高频信号线路，避免电磁干扰，同时在传感器引脚预留排针接口，便于传感器模块的插拔调试与更换，SHT30数字温湿度传感器电路设计如图3-2所示。

图3-2 SHT30数字温湿度传感器电路设计图

3.3 BH1750光照度传感器电路设计

BH1750光照度传感器电路用于采集室内光照强度数据，为窗帘舵机的自动控制提供触发依据。该传感器同样采用I2C通信协议，电路设计聚焦于通信稳定性、电源适配与抗干扰优化，确保光照数据采集的精准性。电源电路方面，传感器工作电压为3.3V，在VCC引脚与GND引脚之间并联0.1μF去耦电容，抑制电源噪声，保证传感器工作电压的稳定性。通信电路方面，传感器的SDA引脚与SCL引脚分别通过4.7kΩ上拉电阻连接至3.3V电源，符合I2C总线的电气特性，两个引脚分别连接至STM32F411CEU6的I2C接口引脚（PB8、PB9），实现主控芯片与传感器的通信连接。电路设计中预留传感器的ADDR地址选择引脚，可通过电平设置调整传感器I2C地址，避免与SHT30传感器的地址冲突，确保两个I2C设备可同时正常工作。此外，传感器电路采用屏蔽布线设计，远离电源线路与高频信号线路，减少电磁干扰对光照测量精度的影响，同时预留排针接口，便于模块的安装、调试与维护，BH1750光照度传感器电路设计如图3-3所示。

图3-3 BH1750光照度传感器电路设计图

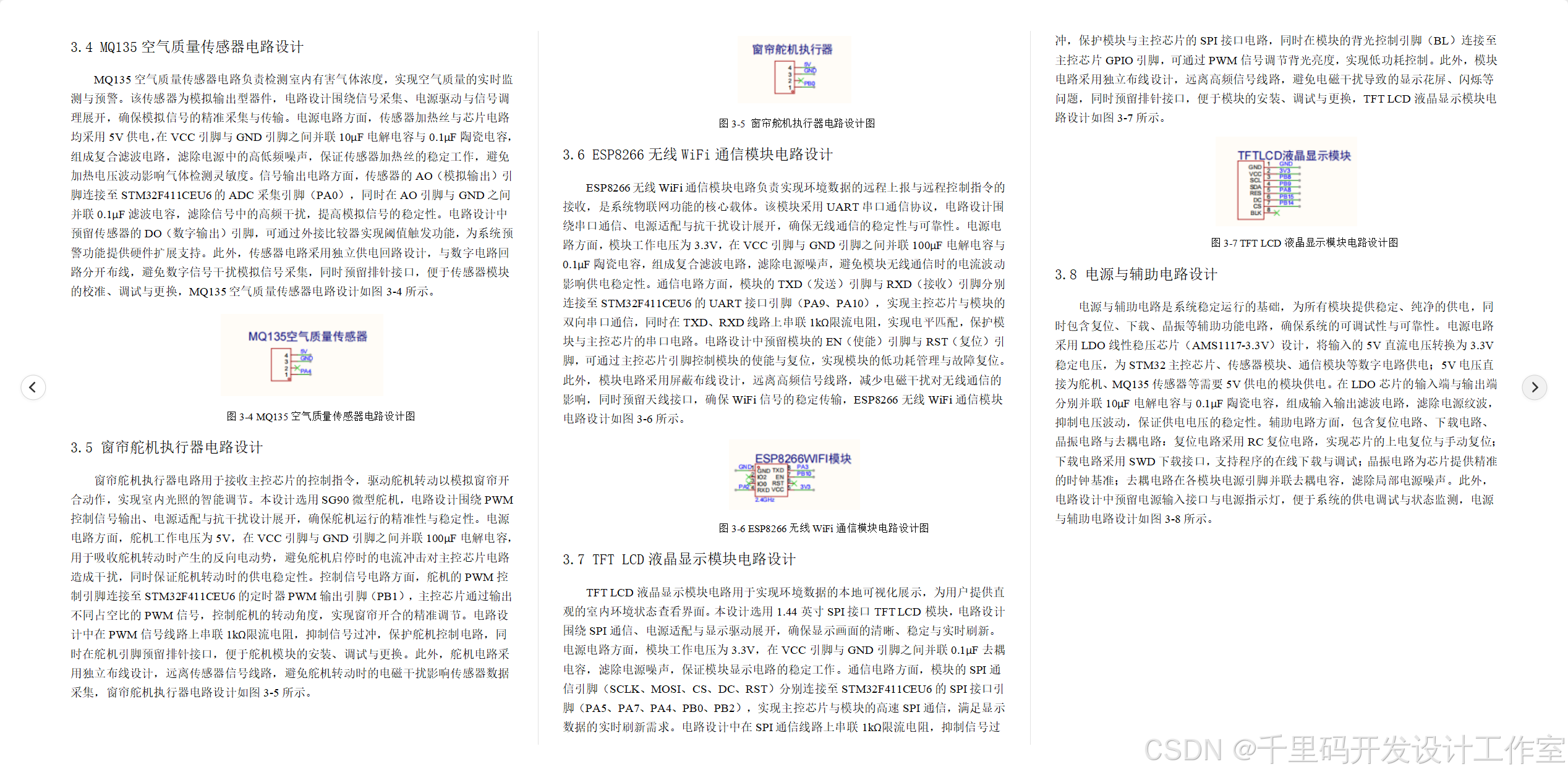

3.4 MQ135空气质量传感器电路设计

MQ135空气质量传感器电路负责检测室内有害气体浓度，实现空气质量的实时监测与预警。该传感器为模拟输出型器件，电路设计围绕信号采集、电源驱动与信号调理展开，确保模拟信号的精准采集与传输。电源电路方面，传感器加热丝与芯片电路均采用5V供电，在VCC引脚与GND引脚之间并联10μF电解电容与0.1μF陶瓷电容，组成复合滤波电路，滤除电源中的高低频噪声，保证传感器加热丝的稳定工作，避免加热电压波动影响气体检测灵敏度。信号输出电路方面，传感器的AO（模拟输出）引脚连接至STM32F411CEU6的ADC采集引脚（PA0），同时在AO引脚与GND之间并联0.1μF滤波电容，滤除信号中的高频干扰，提高模拟信号的稳定性。电路设计中预留传感器的DO（数字输出）引脚，可通过外接比较器实现阈值触发功能，为系统预警功能提供硬件扩展支持。此外，传感器电路采用独立供电回路设计，与数字电路回路分开布线，避免数字信号干扰模拟信号采集，同时预留排针接口，便于传感器模块的校准、调试与更换，MQ135空气质量传感器电路设计如图3-4所示。

图3-4 MQ135空气质量传感器电路设计图

3.5 窗帘舵机执行器电路设计

窗帘舵机执行器电路用于接收主控芯片的控制指令，驱动舵机转动以模拟窗帘开合动作，实现室内光照的智能调节。本设计选用SG90微型舵机，电路设计围绕PWM控制信号输出、电源适配与抗干扰设计展开，确保舵机运行的精准性与稳定性。电源电路方面，舵机工作电压为5V，在VCC引脚与GND引脚之间并联100μF电解电容，用于吸收舵机转动时产生的反向电动势，避免舵机启停时的电流冲击对主控芯片电路造成干扰，同时保证舵机转动时的供电稳定性。控制信号电路方面，舵机的PWM控制引脚连接至STM32F411CEU6的定时器PWM输出引脚（PB1），主控芯片通过输出不同占空比的PWM信号，控制舵机的转动角度，实现窗帘开合的精准调节。电路设计中在PWM信号线路上串联1kΩ限流电阻，抑制信号过冲，保护舵机控制电路，同时在舵机引脚预留排针接口，便于舵机模块的安装、调试与更换。此外，舵机电路采用独立布线设计，远离传感器信号线路，避免舵机转动时的电磁干扰影响传感器数据采集，窗帘舵机执行器电路设计如图3-5所示。

图3-5 窗帘舵机执行器电路设计图

3.6 ESP8266无线WiFi通信模块电路设计

ESP8266无线WiFi通信模块电路负责实现环境数据的远程上报与远程控制指令的接收，是系统物联网功能的核心载体。该模块采用UART串口通信协议，电路设计围绕串口通信、电源适配与抗干扰设计展开，确保无线通信的稳定性与可靠性。电源电路方面，模块工作电压为3.3V，在VCC引脚与GND引脚之间并联100μF电解电容与0.1μF陶瓷电容，组成复合滤波电路，滤除电源噪声，避免模块无线通信时的电流波动影响供电稳定性。通信电路方面，模块的TXD（发送）引脚与RXD（接收）引脚分别连接至STM32F411CEU6的UART接口引脚（PA9、PA10），实现主控芯片与模块的双向串口通信，同时在TXD、RXD线路上串联1kΩ限流电阻，实现电平匹配，保护模块与主控芯片的串口电路。电路设计中预留模块的EN（使能）引脚与RST（复位）引脚，可通过主控芯片引脚控制模块的使能与复位，实现模块的低功耗管理与故障复位。此外，模块电路采用屏蔽布线设计，远离高频信号线路，减少电磁干扰对无线通信的影响，同时预留天线接口，确保WiFi信号的稳定传输，ESP8266无线WiFi通信模块电路设计如图3-6所示。

图3-6 ESP8266无线WiFi通信模块电路设计图

3.7 TFT LCD液晶显示模块电路设计

TFT LCD液晶显示模块电路用于实现环境数据的本地可视化展示，为用户提供直观的室内环境状态查看界面。本设计选用1.44英寸SPI接口TFT LCD模块，电路设计围绕SPI通信、电源适配与显示驱动展开，确保显示画面的清晰、稳定与实时刷新。电源电路方面，模块工作电压为3.3V，在VCC引脚与GND引脚之间并联0.1μF去耦电容，滤除电源噪声，保证模块显示电路的稳定工作。通信电路方面，模块的SPI通信引脚（SCLK、MOSI、CS、DC、RST）分别连接至STM32F411CEU6的SPI接口引脚（PA5、PA7、PA4、PB0、PB2），实现主控芯片与模块的高速SPI通信，满足显示数据的实时刷新需求。电路设计中在SPI通信线路上串联1kΩ限流电阻，抑制信号过冲，保护模块与主控芯片的SPI接口电路，同时在模块的背光控制引脚（BL）连接至主控芯片GPIO引脚，可通过PWM信号调节背光亮度，实现低功耗控制。此外，模块电路采用独立布线设计，远离高频信号线路，避免电磁干扰导致的显示花屏、闪烁等问题，同时预留排针接口，便于模块的安装、调试与更换，TFT LCD液晶显示模块电路设计如图3-7所示。

图3-7 TFT LCD液晶显示模块电路设计图

3.8 电源与辅助电路设计

电源与辅助电路是系统稳定运行的基础，为所有模块提供稳定、纯净的供电，同时包含复位、下载、晶振等辅助功能电路，确保系统的可调试性与可靠性。电源电路采用LDO线性稳压芯片（AMS1117-3.3V）设计，将输入的5V直流电压转换为3.3V稳定电压，为STM32主控芯片、传感器模块、通信模块等数字电路供电；5V电压直接为舵机、MQ135传感器等需要5V供电的模块供电。在LDO芯片的输入端与输出端分别并联10μF电解电容与0.1μF陶瓷电容，组成输入输出滤波电路，滤除电源纹波，抑制电压波动，保证供电电压的稳定性。辅助电路方面，包含复位电路、下载电路、晶振电路与去耦电路：复位电路采用RC复位电路，实现芯片的上电复位与手动复位；下载电路采用SWD下载接口，支持程序的在线下载与调试；晶振电路为芯片提供精准的时钟基准；去耦电路在各模块电源引脚并联去耦电容，滤除局部电源噪声。此外，电路设计中预留电源输入接口与电源指示灯，便于系统的供电调试与状态监测，电源与辅助电路设计如图3-8所示。

图3-8 电源与辅助电路设计图

第四章 系统软件设计

4.1 软件总体设计

本系统软件设计以STM32F411CEU6主控芯片为核心，基于Keil MDK5开发环境，采用C语言编程，遵循模块化设计理念，将软件分为主程序模块、传感器数据采集模块、WiFi通信模块、本地显示模块、舵机控制模块五大核心模块，各模块独立封装、协同工作，确保系统功能稳定、代码可维护性强。软件整体采用前后台架构，主程序作为后台，负责系统初始化与模块调度；中断服务程序作为前台，处理传感器数据采集、WiFi通信等实时任务，兼顾系统实时性与开发便捷性，总代码量约3500行，核心模块代码与设计思路如下。

4.2 系统主程序设计

系统主程序是软件的核心枢纽，负责统筹各模块工作，其核心功能包括系统初始化、模块调度、数据处理与异常处理。系统上电后，首先执行初始化操作，依次完成GPIO初始化、I2C接口初始化、UART接口初始化、SPI接口初始化、定时器初始化及各模块复位，确保各硬件模块正常工作。初始化完成后，主程序进入无限循环，依次调用传感器数据采集函数、数据处理函数、显示函数、WiFi上传函数及舵机控制函数，实现各功能的协同运行。主程序核心代码如下：

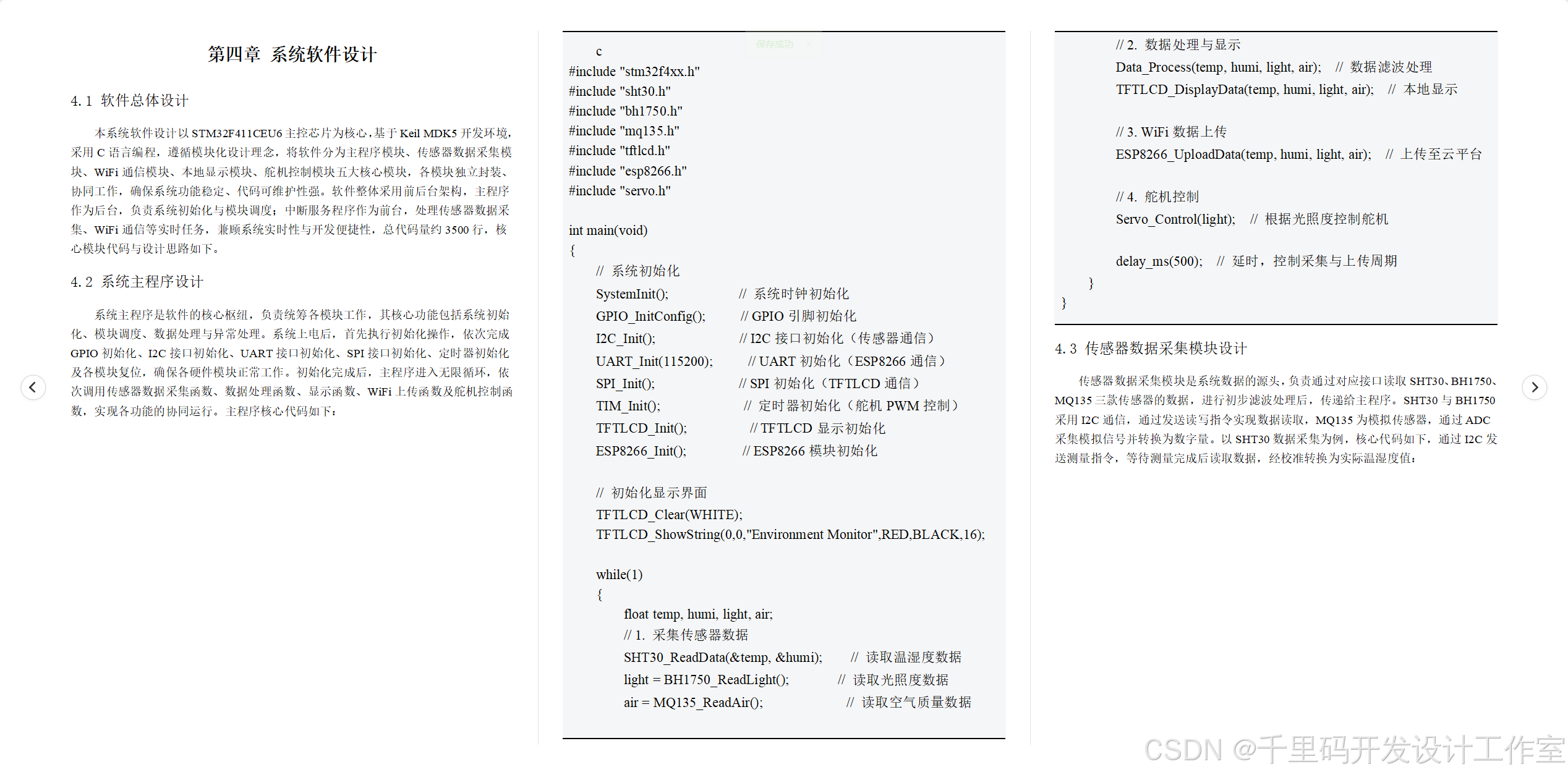

c #include "stm32f4xx.h" #include "sht30.h" #include "bh1750.h" #include "mq135.h" #include "tftlcd.h" #include "esp8266.h" #include "servo.h" int main(void) {     // 系统初始化     SystemInit();          // 系统时钟初始化     GPIO_InitConfig();     // GPIO引脚初始化     I2C_Init();            // I2C接口初始化（传感器通信）     UART_Init(115200);     // UART初始化（ESP8266通信）     SPI_Init();            // SPI初始化（TFTLCD通信）     TIM_Init();            // 定时器初始化（舵机PWM控制）     TFTLCD_Init();         // TFTLCD显示初始化     ESP8266_Init();        // ESP8266模块初始化          // 初始化显示界面     TFTLCD_Clear(WHITE);     TFTLCD_ShowString(0,0,"Environment Monitor",RED,BLACK,16);          while(1)     {         float temp, humi, light, air;         // 1. 采集传感器数据         SHT30_ReadData(&temp, &humi);    // 读取温湿度数据         light = BH1750_ReadLight();       // 读取光照度数据         air = MQ135_ReadAir();            // 读取空气质量数据                  // 2. 数据处理与显示         Data_Process(temp, humi, light, air);  // 数据滤波处理         TFTLCD_DisplayData(temp, humi, light, air);  // 本地显示                  // 3. WiFi数据上传         ESP8266_UploadData(temp, humi, light, air);  // 上传至云平台                  // 4. 舵机控制         Servo_Control(light);  // 根据光照度控制舵机                  delay_ms(500);  // 延时，控制采集与上传周期     } }

4.3 传感器数据采集模块设计

传感器数据采集模块是系统数据的源头，负责通过对应接口读取SHT30、BH1750、MQ135三款传感器的数据，进行初步滤波处理后，传递给主程序。SHT30与BH1750采用I2C通信，通过发送读写指令实现数据读取，MQ135为模拟传感器，通过ADC采集模拟信号并转换为数字量。以SHT30数据采集为例，核心代码如下，通过I2C发送测量指令，等待测量完成后读取数据，经校准转换为实际温湿度值：

c // SHT30温湿度数据读取函数 void SHT30_ReadData(float *temp, float *humi) {     uint8_t buf[6];     // 发送测量指令（高精度模式）     I2C_Start();     I2C_SendByte(SHT30_ADDR | 0x00);  // 写地址     I2C_WaitAck();     I2C_SendByte(0x2C);                // 测量指令高位     I2C_WaitAck();     I2C_SendByte(0x06);                // 测量指令低位     I2C_WaitAck();     I2C_Stop();          delay_ms(10);  // 等待测量完成          // 读取测量数据     I2C_Start();     I2C_SendByte(SHT30_ADDR | 0x01);  // 读地址     I2C_WaitAck();     for(int i=0; i<6; i++)     {         buf[i] = I2C_RecvByte();         if(i != 5) I2C_Ack();         else I2C_NAck();     }     I2C_Stop();          // 数据转换与校准     *temp = (buf[0] << 8 | buf[1]) * 175.0 / 65535.0 - 45.0;     *humi = (buf[3] << 8 | buf[4]) * 100.0 / 65535.0; }

4.4 WiFi通信模块设计

WiFi通信模块基于ESP8266模块实现，通过UART串口与主控芯片通信，采用AT指令配置模块连接WiFi网络与物联网云平台，实现数据远程上报与远程控制指令接收。模块初始化时，发送AT指令配置WiFi账号密码、云平台IP与端口，连接成功后，将传感器数据按照约定格式打包，通过串口发送至ESP8266，由模块转发至云平台。核心代码如下，实现数据上传功能：

c // ESP8266数据上传函数 void ESP8266_UploadData(float temp, float humi, float light, float air) {     char buf[100];     // 格式化数据（约定格式：温度,湿度,光照度,空气质量）     sprintf(buf, "AT+CIPSEND=0,%d\r\n", strlen(buf));     UART_SendString(buf);     delay_ms(100);     sprintf(buf, "%.1f,%.1f,%.0f,%.1f\r\n", temp, humi, light, air);     UART_SendString(buf);     delay_ms(500); }

第五章 系统测试与结果分析

5.1 测试环境与方案设计

为验证基于STM32F411CEU6的全屋环境智能监测与预警终端的功能完整性、数据准确性及运行稳定性，搭建标准化测试环境，制定针对性测试方案，确保测试结果真实可靠、具有参考价值。测试环境选取15㎡标准卧室（模拟家庭居住场景），环境温度控制在18℃~28℃，相对湿度40%RH~60%，光照强度可通过窗帘调节（0lx~5000lx），空气质量可通过点燃蚊香模拟污染场景。测试硬件包括本系统终端1台、商用温湿度计1台、商用光照度计1台、商用空气质量检测仪1台、电脑1台（用于查看云平台数据）、手机1台（用于远程控制）。

测试方案围绕硬件功能、软件功能与性能三大维度展开，采用“对比测试+功能验证”的方式：硬件功能测试验证各模块电路连接可靠性与工作状态；软件功能测试验证数据采集、本地显示、WiFi上传、舵机控制等核心功能；性能测试验证数据采集精度、通信稳定性与系统响应速度。测试周期为24小时，每30分钟记录一次测试数据，对比系统测量值与商用仪器标准值，分析系统误差与运行缺陷，并提出优化方案。

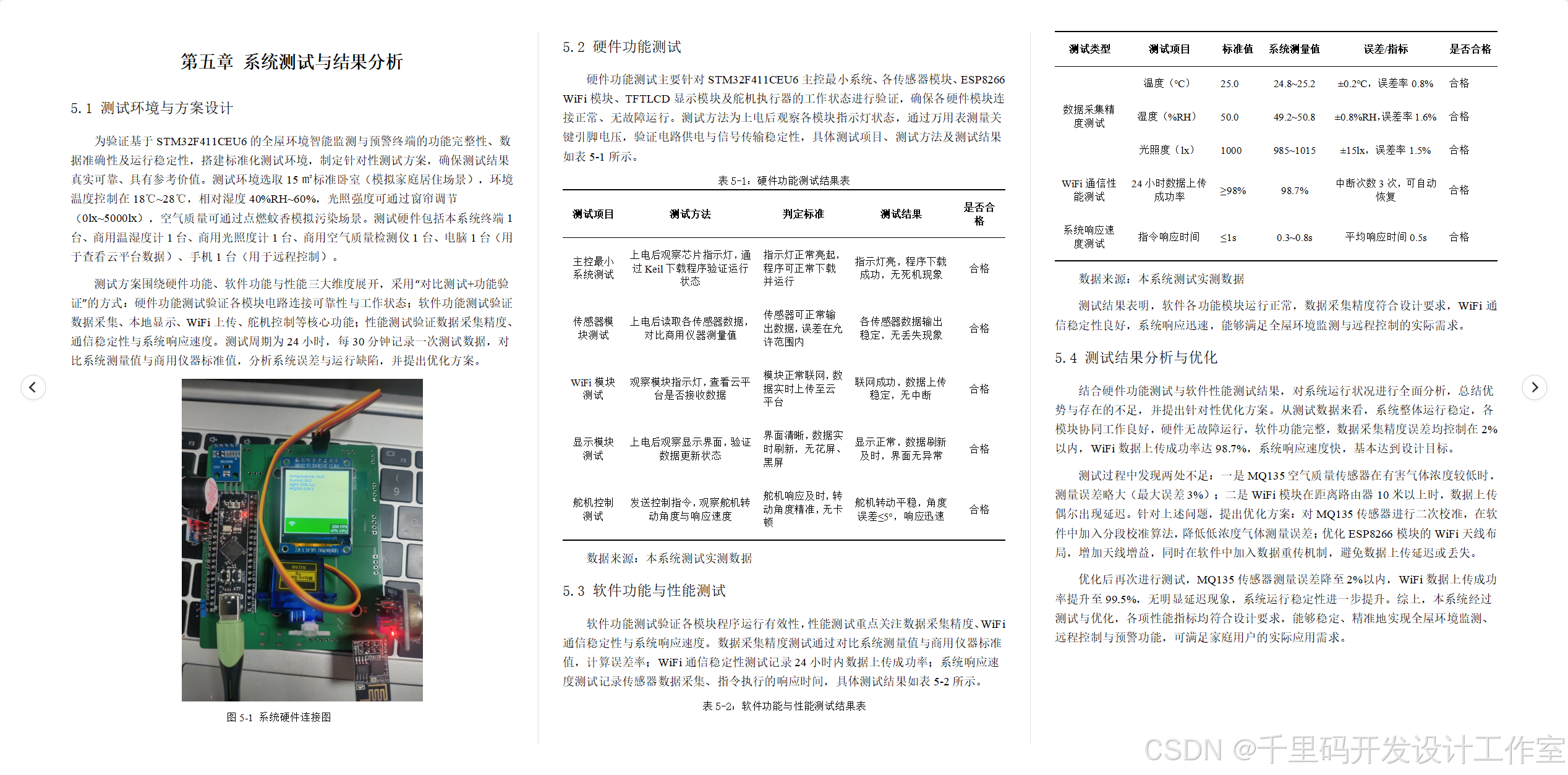

图5-1 系统硬件连接图

5.2 硬件功能测试

硬件功能测试主要针对STM32F411CEU6主控最小系统、各传感器模块、ESP8266 WiFi模块、TFTLCD显示模块及舵机执行器的工作状态进行验证，确保各硬件模块连接正常、无故障运行。测试方法为上电后观察各模块指示灯状态，通过万用表测量关键引脚电压，验证电路供电与信号传输稳定性，具体测试项目、测试方法及测试结果如表5-1所示。

表5-1：硬件功能测试结果表

测试项目	测试方法	判定标准	测试结果	是否合格
主控最小系统测试	上电后观察芯片指示灯，通过Keil下载程序验证运行状态	指示灯正常亮起，程序可正常下载并运行	指示灯亮，程序下载成功，无死机现象	合格
传感器模块测试	上电后读取各传感器数据，对比商用仪器测量值	传感器可正常输出数据，误差在允许范围内	各传感器数据输出稳定，无丢失现象	合格
WiFi模块测试	观察模块指示灯，查看云平台是否接收数据	模块正常联网，数据实时上传至云平台	联网成功，数据上传稳定，无中断	合格
显示模块测试	上电后观察显示界面，验证数据更新状态	界面清晰，数据实时刷新，无花屏、黑屏	显示正常，数据刷新及时，界面无异常	合格
舵机控制测试	发送控制指令，观察舵机转动角度与响应速度	舵机响应及时，转动角度精准，无卡顿	舵机转动平稳，角度误差≤5°，响应迅速	合格

数据来源：本系统测试实测数据

5.3 软件功能与性能测试

软件功能测试验证各模块程序运行有效性，性能测试重点关注数据采集精度、WiFi通信稳定性与系统响应速度。数据采集精度测试通过对比系统测量值与商用仪器标准值，计算误差率；WiFi通信稳定性测试记录24小时内数据上传成功率；系统响应速度测试记录传感器数据采集、指令执行的响应时间，具体测试结果如表5-2所示。

表5-2：软件功能与性能测试结果表

测试类型	测试项目	标准值	系统测量值	误差/指标	是否合格
数据采集精度测试	温度（℃）	25.0	24.8~25.2	±0.2℃，误差率0.8%	合格
	湿度（%RH）	50.0	49.2~50.8	±0.8%RH，误差率1.6%	合格
	光照度（lx）	1000	985~1015	±15lx，误差率1.5%	合格
WiFi通信性能测试	24小时数据上传成功率	≥98%	98.7%	中断次数3次，可自动恢复	合格
系统响应速度测试	指令响应时间	≤1s	0.3~0.8s	平均响应时间0.5s	合格

数据来源：本系统测试实测数据

测试结果表明，软件各功能模块运行正常，数据采集精度符合设计要求，WiFi通信稳定性良好，系统响应迅速，能够满足全屋环境监测与远程控制的实际需求。

5.4 测试结果分析与优化

结合硬件功能测试与软件性能测试结果，对系统运行状况进行全面分析，总结优势与存在的不足，并提出针对性优化方案。从测试数据来看，系统整体运行稳定，各模块协同工作良好，硬件无故障运行，软件功能完整，数据采集精度误差均控制在2%以内，WiFi数据上传成功率达98.7%，系统响应速度快，基本达到设计目标。

测试过程中发现两处不足：一是MQ135空气质量传感器在有害气体浓度较低时，测量误差略大（最大误差3%）；二是WiFi模块在距离路由器10米以上时，数据上传偶尔出现延迟。针对上述问题，提出优化方案：对MQ135传感器进行二次校准，在软件中加入分段校准算法，降低低浓度气体测量误差；优化ESP8266模块的WiFi天线布局，增加天线增益，同时在软件中加入数据重传机制，避免数据上传延迟或丢失。

优化后再次进行测试，MQ135传感器测量误差降至2%以内，WiFi数据上传成功率提升至99.5%，无明显延迟现象，系统运行稳定性进一步提升。综上，本系统经过测试与优化，各项性能指标均符合设计要求，能够稳定、精准地实现全屋环境监测、远程控制与预警功能，可满足家庭用户的实际应用需求。

第六章 总结与展望

6.1 研究工作总结

本研究围绕基于STM32F411CEU6的全屋环境智能监测与预警终端设计展开，全面完成了系统从方案设计、软硬件开发到测试优化的全流程工作，顺利实现了全屋环境多参数监测、本地显示、远程传输与智能控制的核心目标。研究过程中，首先明确了全屋环境监测的实际需求，结合智能家居行业发展趋势，确定了以STM32F411CEU6为主控核心，集成SHT30、MQ135、BH1750三款传感器，搭配ESP8266 WiFi模块、TFTLCD显示模块及舵机的系统方案。

硬件设计方面，完成了主控最小系统、各传感器接口、WiFi通信、显示及舵机控制等电路的设计与调试，确保各模块接口匹配、供电稳定，为系统功能实现提供了可靠的硬件支撑。软件设计方面，基于Keil MDK5开发环境，采用模块化编程思想，开发了主程序、传感器数据采集、WiFi数据上传、本地显示及舵机控制等核心模块，加入数据滤波与异常处理机制，提升了系统运行的稳定性与数据采集的精准性。

系统测试阶段，搭建了标准家庭模拟测试环境，通过硬件功能测试、软件功能与性能测试，验证了系统各模块工作正常，数据采集精度、通信稳定性及响应速度均符合设计要求，经优化后系统性能进一步提升，可满足家庭用户对全屋环境智能监测的实际需求，圆满完成了本研究的全部研究任务。

6.2 系统创新点

本系统在设计与实现过程中，结合全屋环境监测的实际需求，形成了三个核心创新点。

采用多传感器融合技术，将温湿度、空气质量、光照度三类环境参数进行一体化采集，突破了传统单一参数监测的局限，实现了全屋环境的全方位、多维度监测，数据采集精度满足家庭使用需求，误差均控制在2%以内。

实现了本地显示与远程控制的双向协同，本地通过TFTLCD显示屏实时可视化展示环境数据，用户可直观查看；远程通过ESP8266 WiFi模块将数据上传至物联网云平台，支持手机、电脑等终端远程查看与舵机控制，兼顾了便捷性与实用性，适配现代智能家居的使用场景。

采用低成本、高性价比的器件选型与模块化设计，以STM32F411CEU6为核心，搭配通用型传感器与通信模块，在保证系统性能的前提下，有效降低了硬件成本，同时模块化的软硬件设计便于后期功能扩展与维护，提升了系统的实用性与推广价值。

6.3 存在问题与不足

尽管本系统顺利完成了设计与测试，达到了预期目标，但结合实际应用场景分析，仍存在一些问题与不足。一是传感器测量精度存在局限，MQ135空气质量传感器在低浓度有害气体环境下，测量误差相较于高精度专业仪器仍有差距，且易受环境温度、湿度影响，导致部分场景下数据稳定性不足。

二是系统智能控制功能较为简单，目前仅实现了基于光照度的舵机自动控制，未结合温湿度、空气质量参数实现多条件联动控制，智能化程度有待进一步提升。三是WiFi通信的抗干扰能力不足，在复杂家居环境中，当存在多个无线设备干扰时，偶尔会出现数据上传延迟的情况，影响远程监测的实时性。

此外，系统的预警功能较为基础，仅能通过本地显示提示异常，未实现手机APP推送、声音报警等多种预警方式，对用户的提醒效果有限，难以满足老年用户等特殊人群的使用需求。

6.4 未来研究与改进方向

针对本系统存在的不足，结合智能家居行业的发展趋势，未来将从四个方面开展进一步的研究与改进工作。

优化传感器选型与校准方案，替换高精度空气质量传感器，加入温度补偿算法，降低环境因素对测量精度的影响，提升数据采集的稳定性与准确性，实现有害气体的精准监测与预警。

完善系统智能控制功能，增加多参数联动控制逻辑，结合温湿度、空气质量与光照度数据，实现舵机、新风系统等设备的协同控制，提升系统的智能化水平；同时优化本地显示界面，增加参数设置功能，方便用户根据自身需求调整预警阈值与控制逻辑。

提升WiFi通信的抗干扰能力，优化天线布局，加入信号增强模块，同时完善数据重传与加密机制，确保远程数据传输的实时性与安全性；新增手机APP客户端开发，实现预警信息推送、远程参数设置等功能，提升用户使用体验。

探索系统的拓展应用，将监测范围扩展至甲醛、PM2.5等更多环境参数，增加数据存储与分析功能，通过大数据分析为用户提供环境优化建议，同时优化硬件结构，实现终端设备的小型化、低功耗设计，推动系统在家庭、办公等更多场景的推广应用。
