开篇导语

  前面我们学习了全连接网络、卷积网络、残差网络、变换器——这些都是处理欧几里得结构数据（如图像、文本）的强大工具。图像有规则的网格结构，文本有线性的序列结构，CNN和Transformer正是利用了这些结构特性。

  但现实世界中还有一类重要的数据：图结构数据（Graph）。社交网络中用户是节点、好友关系是边；分子中原子是节点、化学键是边；知识图谱中实体是节点、关系是边；交通网络中路口是节点、道路是边。图数据没有固定的网格或序列结构，节点之间的连接是任意的、不规则的，CNN和Transformer都不适合直接处理。

  怎么处理图数据？答案是图神经网络（Graph Neural Network，GNN）——一种专门为图结构数据设计的神经网络。GNN的核心思想是消息传递（Message Passing）：每个节点从它的邻居节点收集信息（消息），聚合后更新自己的表示。通过多层消息传递，每个节点最终能融合多跳邻居的信息，学到丰富的结构和特征表示。GNN在社交网络分析、药物发现、推荐系统、知识图谱推理等领域有广泛应用。

  本章我们将系统学习图神经网络。首先了解图的基本概念和表示方法，然后学习图卷积网络（GCN）的原理，接着看节点分类和图分类任务，讨论归纳与演绎学习，最后看GCN的层数设计和边图。

---

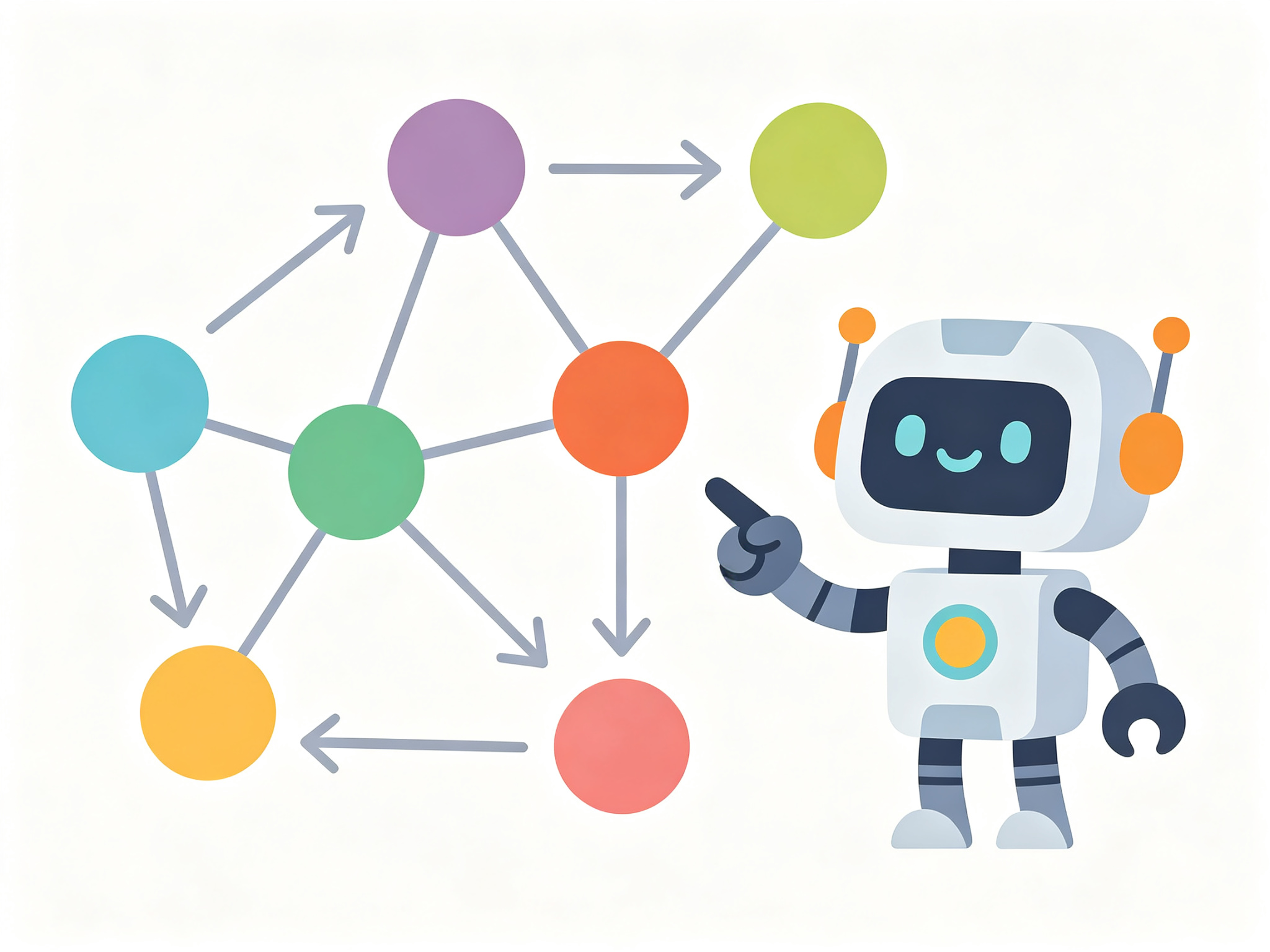

13.1 什么是图

图的定义

  图（Graph） 由**节点（Node/Vertex）和边（Edge）**组成，记为 $G=(V,E)$，其中 $V$ 是节点集合，$E$ 是边集合。

  每条边连接两个节点，表示它们之间存在某种关系。根据边是否有方向，图可以分为：

• 无向图（Undirected Graph）：边没有方向，节点A和B之间的边表示双向关系。如社交网络中的好友关系。
• 有向图（Directed Graph）：边有方向，从A指向B的边不一定有从B指向A的边。如Twitter的关注关系。

  根据边是否有权重，图可以分为：

• 无权图（Unweighted Graph）：边只有0/1两种状态，表示是否连接。
• 有权图（Weighted Graph）：每条边有一个权重，表示关系的强度。如交通网络中道路的长度。

图的基本概念

• 邻居（Neighbor）：与节点v直接相连的节点集合，记为 $N(v)$。
• 度（Degree）：节点v的邻居数量，记为 $d(v)$。无向图中所有节点的度之和等于边数的2倍。
• 路径（Path）：从节点A到节点B的一系列节点，相邻节点之间有边连接。
• 连通图（Connected Graph）：任意两个节点之间都存在路径的图。
• 子图（Subgraph）：由原图的部分节点和边组成的图。
• 社区（Community/Cluster）：内部连接紧密、与外部连接稀疏的节点子集。

图数据的特点

1. 不规则性：节点的排列没有固定顺序，每个节点的邻居数量可能不同。
2. 置换不变性：节点的编号可以任意置换，图的结构不变。GNN需要对节点编号置换保持不变。
3. 关系丰富性：边可以表示各种类型的关系，可以有方向、权重、类型。
4. 多尺度性：图可以有局部结构（邻居）、社区结构、全局结构等多个尺度。

---

13.2 图的表示

邻接矩阵

  邻接矩阵（Adjacency Matrix） 是最常用的图表示方法。对于有 $N$ 个节点的图，邻接矩阵 $A\in {\mathbb{R}}^{N\times N}$，其中 $A_{ij}=1$ 表示节点i和节点j之间有边，$A_{ij}=0$ 表示没有边。

  无向图的邻接矩阵是对称的（$A_{ij}=A_{ji}$），有向图不一定对称。有权图的邻接矩阵元素是边的权重。

  邻接矩阵的优点是简单直观，缺点是空间复杂度为 $O(N^2)$，对于稀疏图（大多数真实图都是稀疏的）浪费大量空间。

节点特征矩阵

  每个节点通常有自己的特征向量，所有节点的特征组成节点特征矩阵 $X\in {\mathbb{R}}^{N\times D}$，其中 $D$ 是特征维度。

  节点特征可以是：

• 节点的属性（如用户的年龄、性别、兴趣）
• 节点的结构特征（如度、聚类系数）
• 预训练的节点嵌入（如Node2Vec、DeepWalk）
• 对于没有特征的图，可以用one-hot编码或度向量作为初始特征

边列表

  边列表（Edge List） 是另一种常用的图表示方法，直接列出所有边：$E=\{(u_1,v_1),(u_2,v_2),\dots ,(u_M,v_M)\}$，其中 $M$ 是边数。

  边列表的空间复杂度是 $O(M)$，对于稀疏图比邻接矩阵高效得多。GNN的实现（如PyG、DGL）通常使用边列表格式。

度矩阵

  度矩阵（Degree Matrix） $D$ 是一个对角矩阵，$D_{ii}=d(i)$ 是节点i的度。度矩阵在GCN的归一化中非常重要。

---

13.3 图神经网络、任务和损失函数

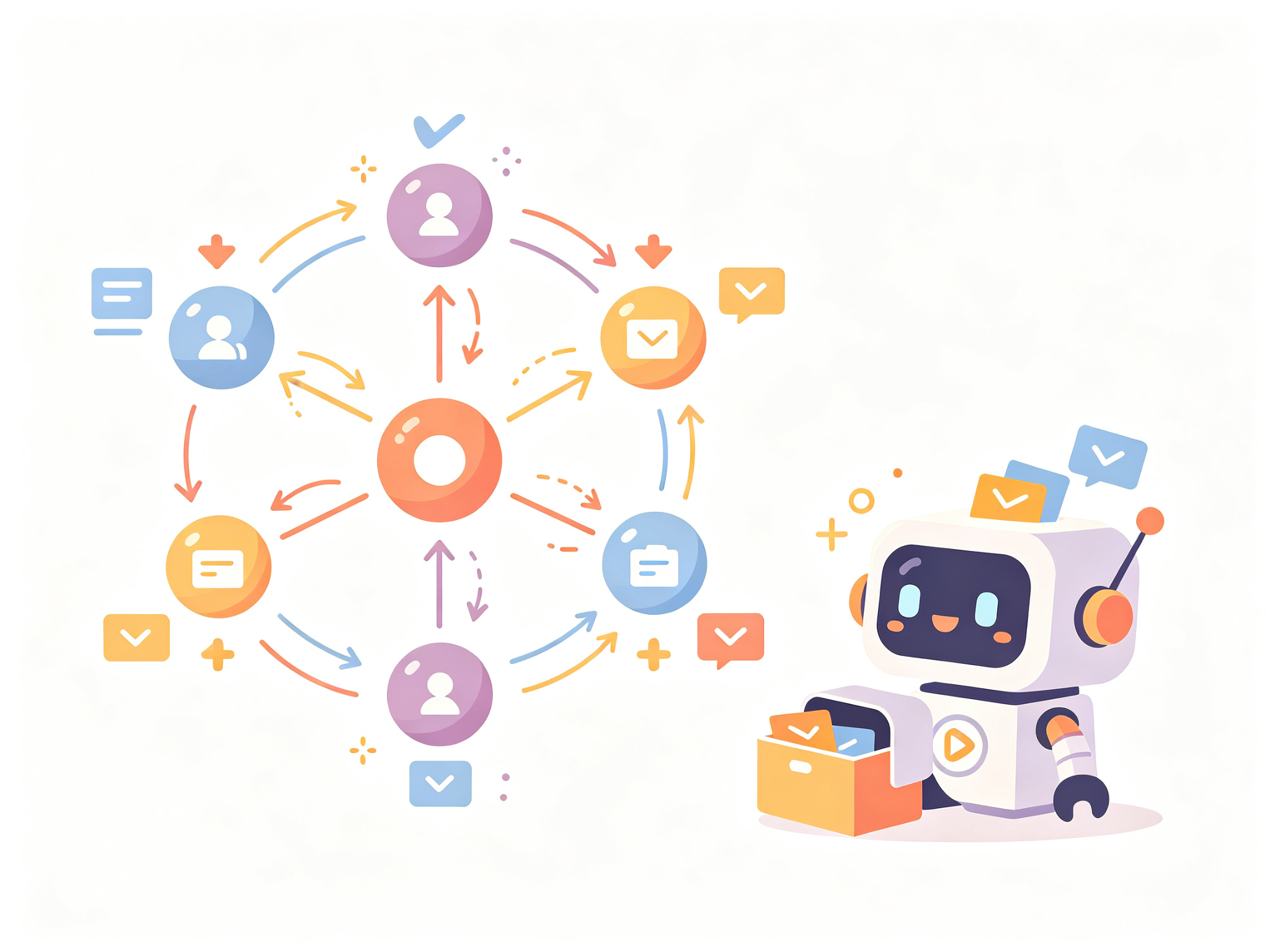

图神经网络的核心思想：消息传递

  图神经网络的核心思想是消息传递（Message Passing）：每个节点从它的邻居节点收集信息（消息），聚合后更新自己的表示。

  一层消息传递可以表示为：

h v ( l + 1 ) = UPDATE ( h v ( l ) , AGGREGATE ( { h u ( l ) : u ∈ N ( v ) } ) ) h_v^{(l+1)} = \text{UPDATE}\left(h_v^{(l)}, \text{AGGREGATE}\left(\{h_u^{(l)} : u \in N(v)\}\right)\right) hv(l+1)​=UPDATE(hv(l)​,AGGREGATE({hu(l)​:u∈N(v)}))

  其中：

• $h_v^{(l)}$ 是节点v在第l层的表示
• $N(v)$ 是节点v的邻居集合
• AGGREGATE函数聚合邻居的信息（如求和、平均、最大值）
• UPDATE函数结合节点自身信息和聚合的邻居信息，更新节点表示

  通过堆叠L层消息传递，每个节点最终能融合L跳邻居的信息。例如，2层GCN的每个节点能融合2跳邻居的信息。

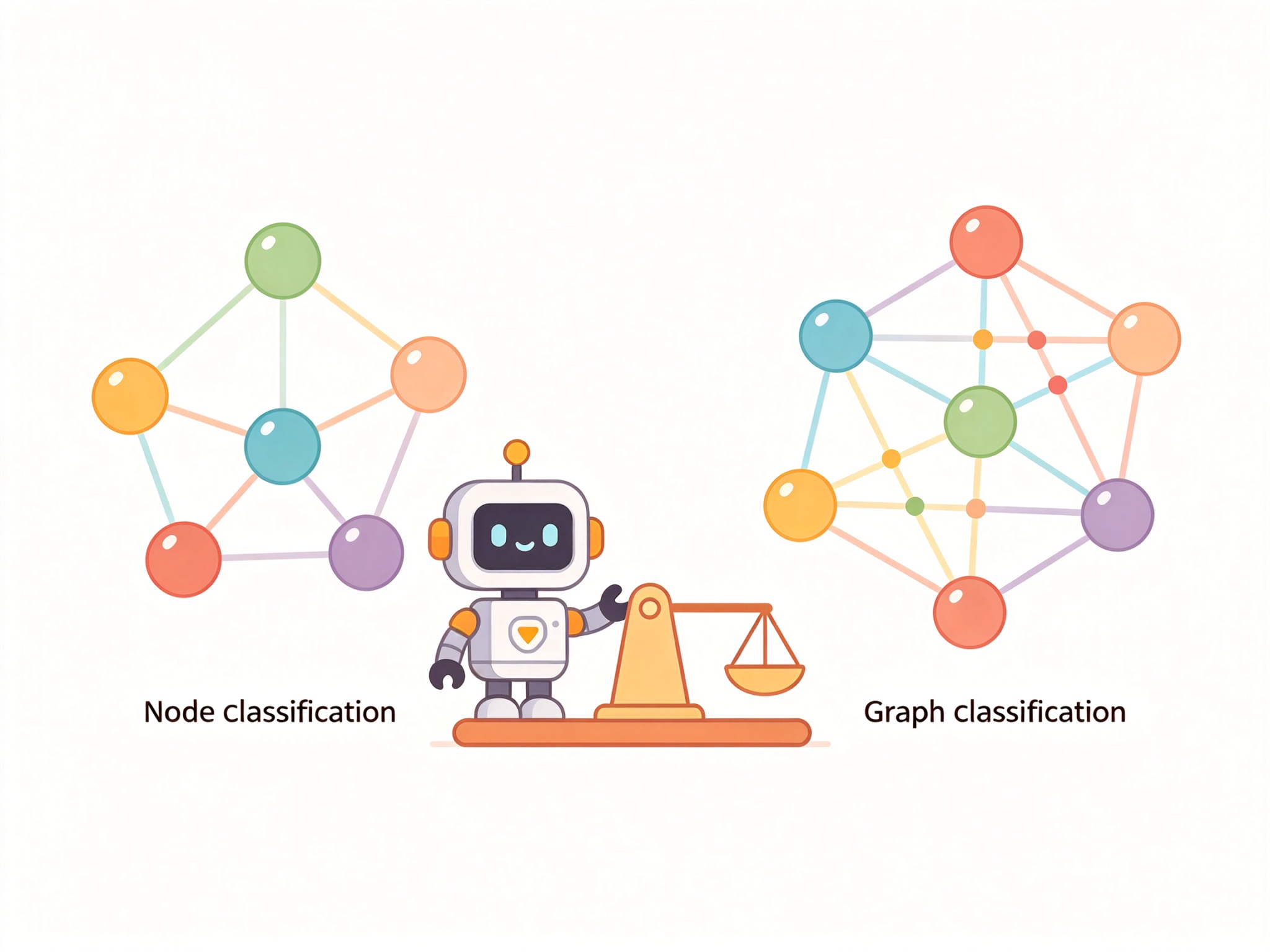

图神经网络的任务类型

  GNN可以处理多种类型的任务：

1. 节点分类（Node Classification）：预测每个节点的类别。如社交网络中预测用户的兴趣标签，引用网络中预测论文的领域。训练时通常只有部分节点有标签，需要利用图结构进行半监督学习。

2. 图分类（Graph Classification）：预测整个图的类别。如分子性质预测（预测分子是否有毒）、蛋白质功能预测。需要把所有节点的表示聚合成图的全局表示。

3. 链接预测（Link Prediction）：预测两个节点之间是否存在边。如社交网络中的好友推荐、知识图谱中的关系补全。

4. 图生成（Graph Generation）：生成新的图。如分子生成（设计新药物）、社区发现。

损失函数

  GNN的损失函数取决于任务类型：

• 节点分类/图分类：交叉熵损失（多分类）或二元交叉熵（二分类）
• 链接预测：二元交叉熵（预测边是否存在）
• 图回归：均方误差（MSE）
• 无监督学习：对比学习损失、重构损失等

---

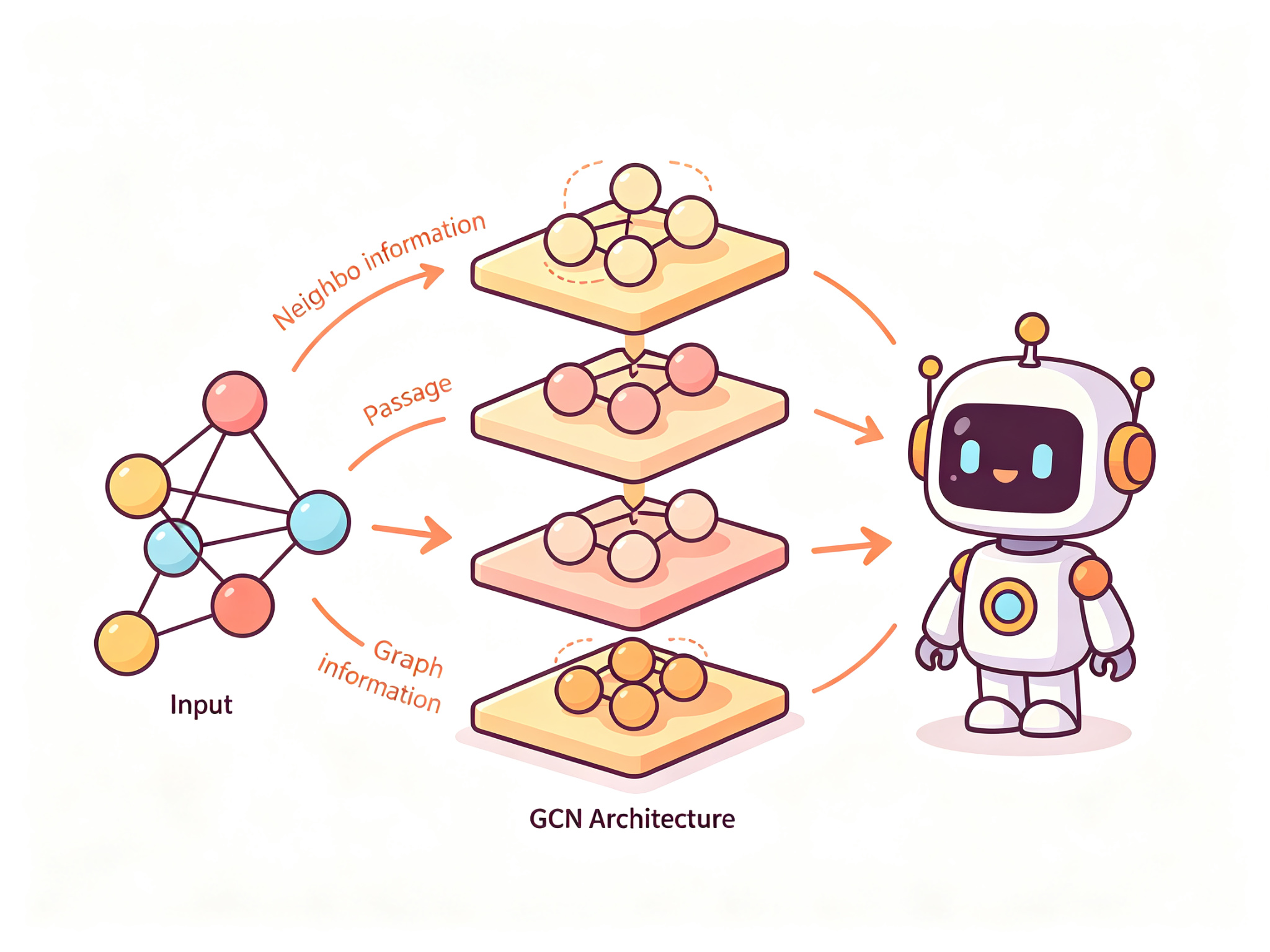

13.4 图卷积网络

  图卷积网络（Graph Convolutional Network，GCN） 是最经典、最常用的GNN架构，由Kipf和Welling在2017年提出。

GCN的传播规则

  GCN的一层传播规则非常简洁：

$$H^{(l+1)}=\sigma \left({\tilde{D}}^{-1/2}\tilde{A}{\tilde{D}}^{-1/2}{H}^{(l)}{W}^{(l)}\right)$$

  其中：

• $H^{(l)}$ 是第l层的节点表示矩阵（$N\times d_l$）
• $H^{(0)}=X$ 是输入节点特征
• $\tilde{A}=A+I_N$ 是添加了自环的邻接矩阵（让节点也能聚合自己的信息）
• $\tilde{D}$ 是 $\tilde{A}$ 的度矩阵，${\tilde{D}}_{ii}={\sum }_j{\tilde{A}}_{ij}$
• ${\tilde{D}}^{-1/2}\tilde{A}{\tilde{D}}^{-1/2}$ 是对称归一化的邻接矩阵
• $W^{(l)}$ 是第l层的可学习权重矩阵（$d_l\times d_{l+1}$）
• $\sigma$ 是激活函数（通常ReLU）

为什么要归一化？

  如果直接用 $AHW$，度大的节点会得到更大的特征值，导致训练不稳定。对称归一化 ${\tilde{D}}^{-1/2}\tilde{A}{\tilde{D}}^{-1/2}$ 的作用是：

• 对每个节点的聚合结果按度进行归一化
• 度大的节点和度小的节点的特征值尺度相近
• 类似于CNN中的平均池化，让每个节点聚合邻居的平均信息

  具体来说，归一化后的聚合可以理解为：每个节点的新表示是其邻居（包括自己）表示的加权平均，权重由两个端点的度的平方根乘积的倒数决定。

GCN的特点

1. 简单高效：传播规则就是矩阵乘法，实现简单，计算高效。
2. 局部性：每层只聚合直接邻居的信息，堆叠多层可以融合多跳信息。
3. 置换不变性：对节点编号的置换保持不变，符合图数据的特性。
4. 半监督学习：可以利用未标注节点的结构信息，适合半监督节点分类。
5. 过平滑问题：当层数太多时，所有节点的表示会趋于相同（过平滑），GCN通常只有2-3层。

---

13.5 示例：图分类

  图分类任务需要把整个图的所有节点表示聚合成一个全局表示，然后用这个全局表示进行分类。

图的全局表示

  常见的图全局表示聚合方法：

1. 全局求和池化（Global Sum Pooling）：$h_G={\sum }_{v\in V}{h}_v$
2. 全局平均池化（Global Mean Pooling）：$h_G=\frac{1}{|V|}{\sum }_{v\in V}{h}_v$
3. 全局最大池化（Global Max Pooling）：$h_G={\max }_{v\in V}{h}_v$
4. 注意力池化（Attention Pooling）：学习每个节点的重要性权重，加权求和。如Set2Set、Attention Pooling。
5. 虚拟节点（Virtual Node）：引入一个虚拟节点，和所有节点相连，用虚拟节点的表示作为图的全局表示。

图分类的流程

1. 输入图的节点特征 $X$ 和邻接矩阵 $A$
2. 通过多层GCN得到每个节点的表示 $H^{(L)}$
3. 用池化函数把所有节点表示聚合成图的全局表示 $h_G$
4. 用全连接层+softmax得到图的类别预测
5. 用交叉熵损失训练

图分类的应用

• 分子性质预测：预测分子的毒性、溶解度、药物活性
• 蛋白质功能预测：预测蛋白质的功能类别
• 社交网络分析：预测社交网络的类型或社区结构
• 程序分析：预测程序的功能或漏洞

---

13.6 归纳模型与演绎模型

演绎学习（Transductive Learning）

  演绎学习（也叫直推学习）是指：在训练时已经见过所有的节点（包括测试节点），只是测试节点没有标签。模型利用所有节点的结构和特征信息，为测试节点预测标签。

  GCN的原始论文就是演绎学习的设置：在Cora、Citeseer等数据集上，训练时可以看到所有节点的特征和邻接矩阵，只是只有部分节点有标签。

  演绎学习的优点是可以利用未标注节点的信息，缺点是不能泛化到训练时没见过的新节点或新图。

归纳学习（Inductive Learning）

  归纳学习是指：训练时只见过训练图（或训练节点），测试时需要泛化到全新的图（或全新的节点）。模型需要学到通用的消息传递规则，可以应用到任意新图。

  GraphSAGE是归纳学习的代表性工作，它通过采样邻居和学习聚合函数，可以泛化到新节点。

  归纳学习的优点是可以泛化到新图，适合图分类和大规模真实场景；缺点是训练时不能利用测试节点的信息。

对比

特性	演绎学习	归纳学习
训练时是否见过测试节点	是	否
能否泛化到新节点/新图	否	是
典型模型	GCN	GraphSAGE、GAT
适用任务	半监督节点分类	图分类、大规模节点分类

---

13.7 示例：节点分类

  节点分类是GNN最经典的任务。训练时只有部分节点有标签，需要利用图结构和未标注节点的信息进行半监督学习。

节点分类的流程

1. 输入图的节点特征 $X$ 和邻接矩阵 $A$
2. 通过多层GCN得到每个节点的表示 $H^{(L)}$
3. 用全连接层+softmax得到每个节点的类别预测
4. 只在有标签的节点上计算交叉熵损失
5. 反向传播更新所有层的参数（利用未标注节点的结构信息）

经典数据集

• Cora：2708个节点（论文），5429条边（引用关系），7个类别，每个节点1433维特征（词袋）
• Citeseer：3327个节点，4732条边，6个类别，3703维特征
• Pubmed：19717个节点，44338条边，3个类别，500维特征
• Reddit：23万节点，1100万条边，41个类别（大规模归纳学习基准）

节点分类的关键：半监督学习

  GCN的节点分类是半监督的：只有少量节点有标签，但通过图结构，标签信息可以通过消息传递传播到未标注节点。这就是GCN在只有少量标注节点时也能取得很好效果的原因。

---

13.8 图卷积网络的层

GCN的层数选择

  GCN的层数决定了每个节点能融合多少跳邻居的信息。L层GCN可以融合L跳邻居的信息。

  但GCN的层数通常很少（2-3层），因为：

1. 过平滑问题（Over-smoothing）：当层数太多时，所有节点的表示会趋于相同，失去区分度。这是因为每个节点都在聚合邻居的信息，多层之后所有节点的感受野重叠，表示趋同。
2. 计算效率：图的规模通常很大，太多层计算量太大。

  解决过平滑的方法：

• 残差连接：在GCN层之间加入残差连接，类似ResNet
• 跳跃知识网络（JK-Net）：把每一层的节点表示拼接或池化，让模型自己选择用多少层的信息
• DropEdge：训练时随机删除一些边，减少过平滑
• PairNorm：对节点表示进行归一化，防止趋同

GCN层的变体

1. GAT（Graph Attention Network）：用注意力机制学习每个邻居的重要性权重，而不是简单的度归一化。可以处理不同邻居的不同重要性。
2. GraphSAGE：通过采样邻居和学习聚合函数（均值、LSTM、池化），实现归纳学习。
3. GIN（Graph Isomorphism Network）：证明了GNN的表达能力上限，提出用求和聚合+MLP可以达到最大表达能力。
4. APPNP：利用个性化PageRank的思想，让每个节点可以聚合多跳邻居的信息，同时避免过平滑。
5. ChebNet：基于切比雪夫多项式的谱图卷积，GCN是它的一阶近似。

---

13.9 边图

  除了节点分类和图分类，GNN还可以处理边级别的任务，如链接预测、边分类。

边的表示

  要预测边的性质，首先需要得到边的表示。常见的边表示方法：

1. 拼接：$h_{(u,v)}=[h_u\parallel h_v]$，把两个端点的表示拼接起来。
2. 逐元素乘积：$h_{(u,v)}=h_u\odot h_v$。
3. 逐元素求和：$h_{(u,v)}=h_u+h_v$。
4. 绝对值差：$h_{(u,v)}=|h_u-h_v|$。
5. 组合：$h_{(u,v)}=[h_u\parallel h_v\parallel h_u\odot h_v\parallel |h_u-h_v|]$。

链接预测

  链接预测的目标是预测两个节点之间是否存在边。训练时，把已知的边作为正样本，随机采样一些不存在的边作为负样本，用边的表示进行二分类。

  链接预测的应用：

• 社交网络好友推荐
• 知识图谱关系补全
• 推荐系统（用户-物品交互预测）
• 蛋白质相互作用预测

边分类

  边分类的目标是预测边的类型或性质。如知识图谱中预测关系的类型，交通网络中预测道路的拥堵等级。

---

13.10 本章小结

  本章我们系统学习了图神经网络。核心要点如下：

1. 图数据由节点和边组成，具有不规则性和置换不变性：CNN和Transformer不适合直接处理图数据，需要专门的GNN架构。

2. 消息传递是GNN的核心思想：每个节点从邻居收集信息、聚合后更新自己的表示。一层消息传递融合1跳邻居，L层融合L跳邻居。

3. GCN是最经典的GNN架构：传播规则 $H^{(l+1)}=\sigma ({\tilde{D}}^{-1/2}\tilde{A}{\tilde{D}}^{-1/2}{H}^{(l)}{W}^{(l)})$，对称归一化解决度大节点特征值过大的问题。

4. GNN的任务类型：节点分类（半监督）、图分类（需要全局池化）、链接预测（边表示）、图生成。

5. 演绎学习vs归纳学习：演绎学习训练时见过所有节点（包括测试节点），不能泛化到新图；归纳学习可以泛化到新图，适合图分类和大规模场景。

6. 过平滑是深层GNN的核心问题：层数太多时所有节点表示趋同。GCN通常只有2-3层。解决方法包括残差连接、JK-Net、DropEdge等。

7. GCN的变体丰富：GAT（注意力）、GraphSAGE（归纳学习）、GIN（最大表达能力）、APPNP（多跳聚合）等。

8. 边级别任务：链接预测和边分类需要先构造边的表示（拼接、乘积、差等），再进行预测。

---

代码实验结果

  我们编写了完整的Python代码，从零实现了图卷积网络（GCN），并在一个10节点的两社区图上进行节点分类。以下是真实运行结果。

实验1：构建简单图数据集

• 节点数：10，特征维度：4，类别数：2
• 结构：两个社区（节点0-4和节点5-9），社区内部密集连接，社区间2条桥接边
• 边数：16

节点数: 10
特征维度: 4
类别数: 2
边数: 16

实验2：从零实现GCN层

• 对称归一化邻接矩阵：添加自环 + $D^{-1/2}\tilde{A}{D}^{-1/2}$
• 两层GCN：第一层4→8（ReLU），第二层8→2（无激活）
• 输出形状：(10, 2)

第一层GCN输出形状: (10, 8)
第二层GCN输出形状: (10, 2)

实验3：训练GCN进行节点分类

• 优化器：梯度下降，学习率0.01
• 训练轮次：200轮
• 全部10个节点有标签（全监督设置）

Epoch 50:  损失=0.3335, 准确率=1.0000
Epoch 100: 损失=0.2243, 准确率=1.0000
Epoch 150: 损失=0.1681, 准确率=1.0000
Epoch 200: 损失=0.1346, 准确率=1.0000

最终准确率: 1.0000
预测标签: [0 0 0 0 0 1 1 1 1 1]
真实标签: [0 0 0 0 0 1 1 1 1 1]

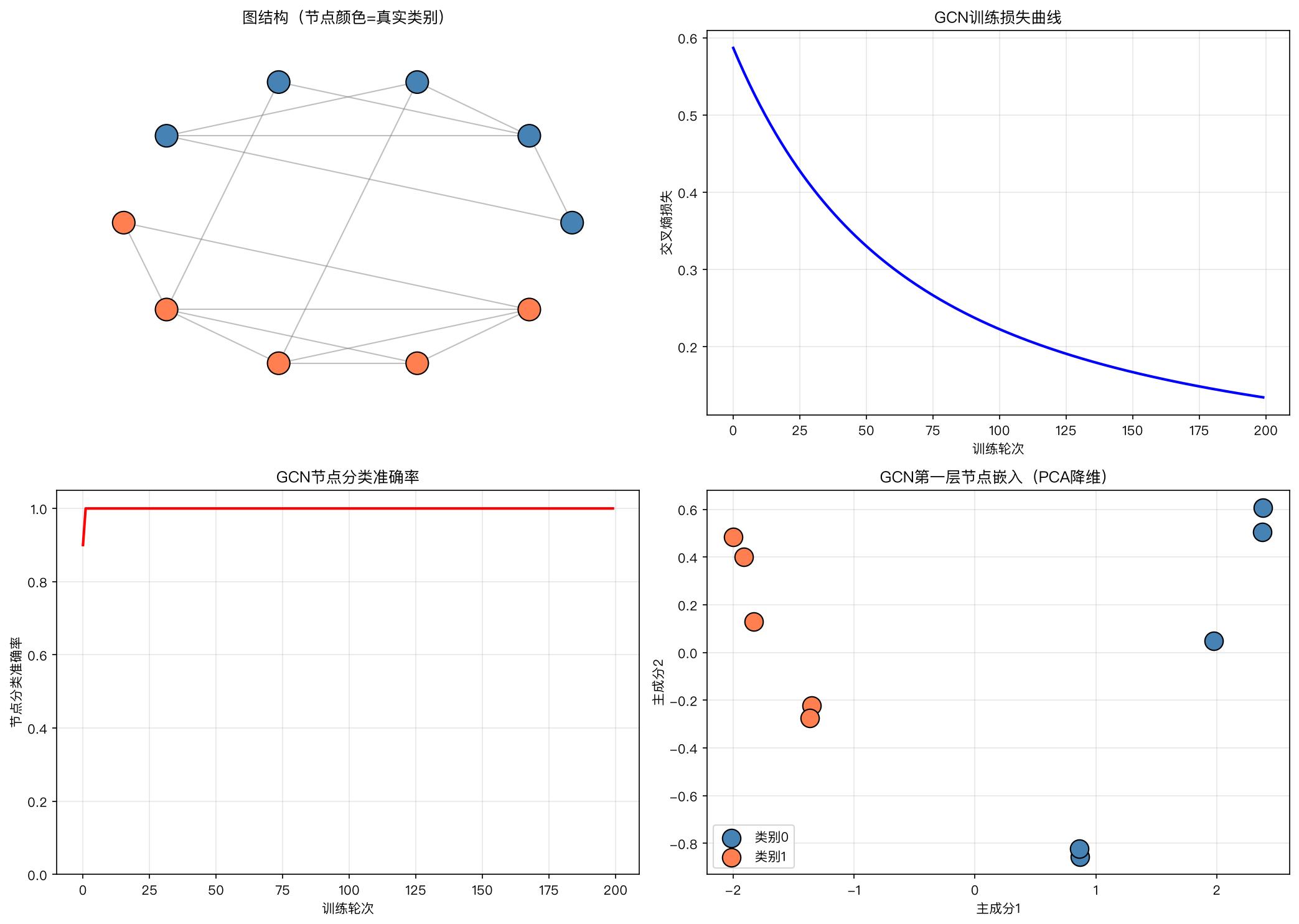

结果可视化

结果分析

1. GCN从零实现验证通过：对称归一化邻接矩阵（添加自环）正确计算，两层GCN的前向传播维度正确（10×4→10×8→10×2）。所有矩阵乘法完全符合GCN传播规则 $H^{(l+1)}=\sigma ({\tilde{D}}^{-1/2}\tilde{A}{\tilde{D}}^{-1/2}{H}^{(l)}{W}^{(l)})$。

2. 节点分类100%准确率：GCN在50轮内就达到了100%的节点分类准确率，200轮后损失降到0.1346。预测标签和真实标签完全一致。这验证了GCN可以有效利用图结构信息进行节点分类。

3. 图结构的关键作用：两个社区的节点特征虽然有差异（社区1特征偏[1,1,0,0]，社区2偏[0,0,1,1]），但GCN通过消息传递聚合邻居信息，让同一社区的节点表示更加相似，不同社区的节点表示更加分离。从节点嵌入PCA可视化可以看到，两个社区的节点在嵌入空间中完全分离。

4. 对称归一化的效果：归一化邻接矩阵中，度大的节点（如节点1度为4）和度小的节点（如节点0度为3）的聚合权重被归一化到相近尺度，避免了度大节点主导聚合。这保证了训练的稳定性。

5. 过平滑在浅层不明显：本实验只用了2层GCN，每个节点融合2跳邻居信息，没有出现过平滑问题。如果增加到5-10层，可能会出现所有节点表示趋同的过平滑现象。

6. 半监督潜力：本实验用了全部10个节点的标签（全监督），但GCN的优势在于半监督——即使只有少数节点有标签，通过消息传递标签信息可以传播到未标注节点。在Cora等真实数据集上，GCN只用每类20个标注节点就能达到80%+的准确率。

---

本章核心总结

  一句话概括：图神经网络通过消息传递机制让每个节点聚合邻居信息来更新表示，GCN用对称归一化邻接矩阵实现高效的图卷积，在节点分类、图分类、链接预测等任务上有广泛应用。

GNN核心公式清单：

概念	公式
消息传递	h v ( l + 1 ) = UPDATE ( h v ( l ) , AGGREGATE ( { h u ( l ) : u ∈ N ( v ) } ) ) h_v^{(l+1)} = \text{UPDATE}(h_v^{(l)}, \text{AGGREGATE}(\{h_u^{(l)}: u \in N(v)\})) hv(l+1)​=UPDATE(hv(l)​,AGGREGATE({hu(l)​:u∈N(v)}))
GCN传播	$H^{(l+1)}=\sigma ({\tilde{D}}^{-1/2}\tilde{A}{\tilde{D}}^{-1/2}{H}^{(l)}{W}^{(l)})$
自环邻接	$\tilde{A}=A+I_N$
图全局表示	h G = POOL ( { h v : v ∈ V } ) h_G = \text{POOL}(\{h_v: v \in V\}) hG​=POOL({hv​:v∈V})
边表示	$h_{(u,v)}=[h_u\parallel h_v]$

---

结语

  本章我们彻底搞懂了图神经网络。从图的基本概念和表示方法，到消息传递的核心思想，再到GCN的具体传播规则，然后学习了节点分类、图分类、链接预测等任务，讨论了归纳与演绎学习、过平滑问题、GCN变体等。GNN是处理图结构数据的强大工具，在社交网络、药物发现、推荐系统等领域有广泛应用。

  到目前为止，我们已经学习了监督学习的各种网络架构：全连接网络、卷积网络、残差网络、变换器、图神经网络。这些都是在有标注数据上训练的判别模型。但现实世界中大量数据是没有标注的，怎么从无标注数据中学习？接下来的章节将进入无监督学习领域。下一章的主题是无监督学习概述——我们将学习无监督学习的分类、什么是好的生成模型、以及如何量化评估生成模型的性能。

  下一章见！
