《理解深度学习》第10章 卷积网络 读书笔记

目录

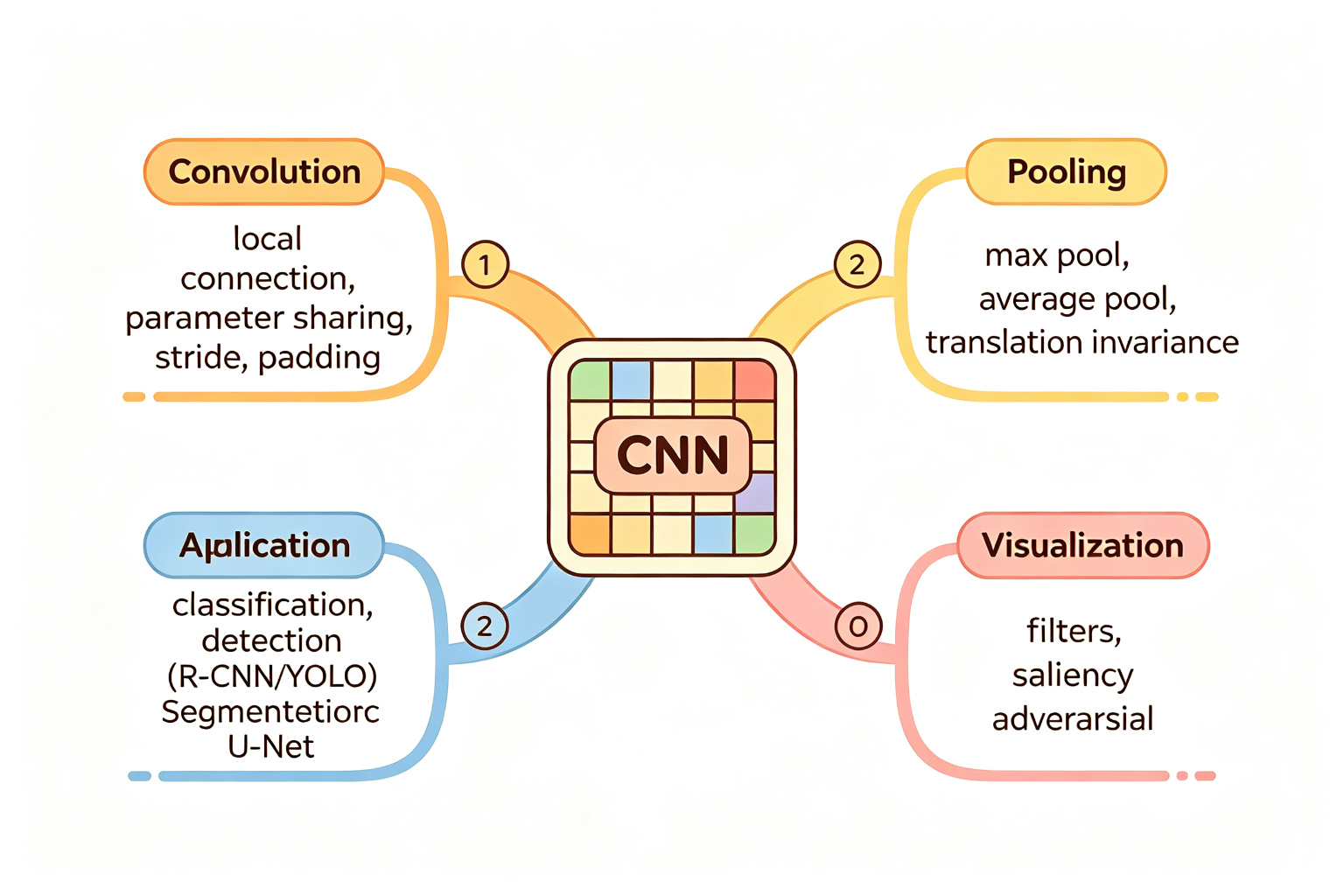

• 10.1 不变性和等变性
• 10.2 用于一维输入的卷积网络
• 10.3 二维输入的卷积网络
• 10.4 下采样和上采样
• 10.5 应用
• 10.6 本章小结
• 代码实验结果
• 本章核心总结
• 结语

---

开篇导语

  前面九章我们学习的都是全连接神经网络——每一层的每个神经元都和上一层的所有神经元相连。全连接网络虽然强大，但在处理图像数据时存在一个致命问题：参数量太大。一张224×224的彩色图片有15万个输入，如果第一层有1000个神经元，光这一层就有150亿个参数！这不仅计算量巨大，还极易过拟合。

  怎么解决这个问题？答案是卷积网络（Convolutional Neural Network，CNN）。卷积网络利用了图像的两个关键特性：局部性（图像中相邻像素的关系比远距离像素更紧密）和平移不变性（一只猫不管在图片的哪个位置都是猫）。通过卷积操作，卷积网络用少量的参数（卷积核）就能提取图像中的各种特征，在计算机视觉任务中取得了革命性的成功。

  本章我们将系统学习卷积网络。首先理解不变性和等变性的概念，然后学习一维和二维卷积操作，接着讨论下采样（池化）和上采样，最后看卷积网络在实际中的应用。

---

10.1 不变性和等变性

  在理解卷积网络之前，我们需要先理解两个重要的概念：不变性（Invariance） 和等变性（Equivariance）。

不变性

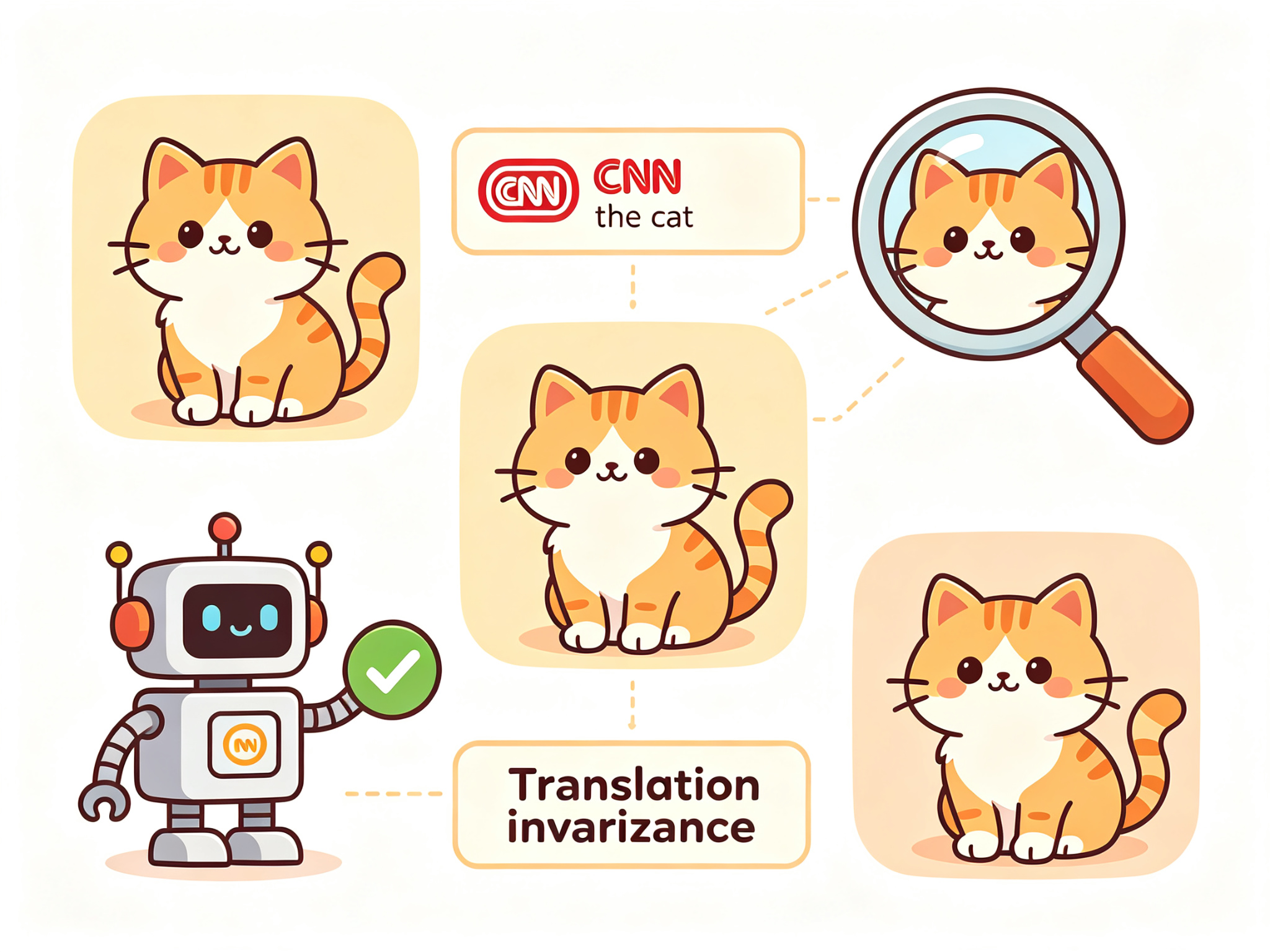

  不变性是指：当输入发生某种变换时，输出保持不变。在图像分类任务中，我们希望模型具有平移不变性——不管猫在图片的左上角、中心还是右下角，模型都应该把它分类为"猫"。

  全连接网络天然不具有平移不变性。因为全连接网络的每个参数对应输入的一个特定位置，如果猫从图片中心移到左上角，激活的神经元完全不同，模型需要重新学习"左上角的猫"这个概念。

  卷积网络通过权值共享（同一个卷积核在图片的所有位置上滑动）天然具有平移等变性，再配合池化操作就能实现平移不变性。

等变性

  等变性是指：当输入发生某种变换时，输出也发生相同的变换。在卷积网络中，卷积操作具有平移等变性——如果输入图片平移了，输出的特征图也会相应地平移。

  数学上，等变性可以表示为：

$$f(g(x))=g(f(x))$$

  其中 $g$ 是某种变换（如平移），$f$ 是网络操作。等变性意味着"先变换再处理"和"先处理再变换"得到的结果相同。

  不变性和等变性的关系：等变性是比不变性更弱的性质。如果一个操作具有等变性，那么通过后续的聚合操作（如池化、全局平均）就能实现不变性。卷积网络的设计正是利用了这一点：卷积层提供平移等变性，池化层逐步实现平移不变性。

---

10.2 用于一维输入的卷积网络

  我们先从最简单的一维卷积开始理解卷积操作。一维卷积常用于处理序列数据，如文本、音频、时间序列等。

一维卷积操作

  一维卷积的操作很简单：有一个输入序列 $x=[x_1,x_2,\dots ,x_N]$ 和一个卷积核（也叫滤波器）$w=[w_1,w_2,\dots ,w_K]$，卷积核在输入序列上滑动，每次和对应位置的输入做逐元素相乘再求和，得到输出序列的一个元素。

  数学上，一维卷积的输出为：

$$y_i=\sum _{k=1}^K{w}_k\cdot x_{i+k-1}$$

  其中 $i$ 是输出位置，$K$ 是卷积核大小。如果输入长度为 $N$，卷积核大小为 $K$，步长（stride）为 $S$，填充（padding）为 $P$，那么输出长度为：

$$L_{out}=\lfloor \frac{N+2P-K}{S}\rfloor +1$$

关键参数

• 卷积核大小（Kernel Size）：卷积核覆盖的输入区域大小。越大的卷积核能捕捉越大范围的特征，但参数量也越多。
• 步长（Stride）：卷积核每次滑动的距离。步长越大，输出尺寸越小，相当于下采样。
• 填充（Padding）：在输入边缘补零的数量。填充可以控制输出尺寸，“same padding”（填充使得输出和输入尺寸相同）很常用。

一维卷积的优势

  相比于全连接网络，一维卷积有两个核心优势：

1. 参数共享：同一个卷积核在所有位置上使用，参数量从 $N\times H$ 减少到 $K$（$K\ll N$）。
2. 局部连接：每个输出只依赖输入的一个局部区域，利用了序列数据的局部相关性。

---

10.3 二维输入的卷积网络

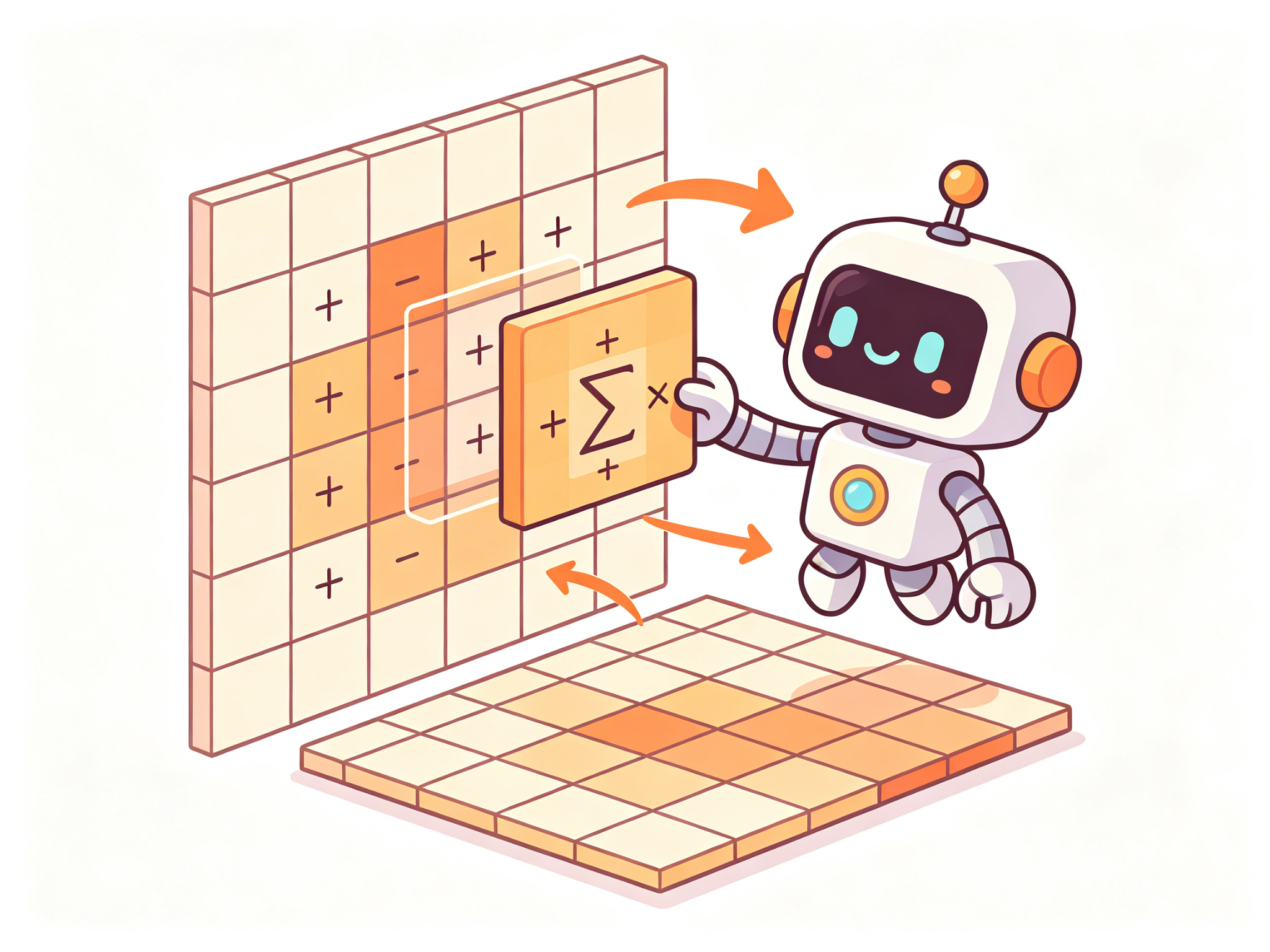

  二维卷积是卷积网络中最常用的形式，主要用于处理图像数据。二维卷积的原理和一维卷积完全相同，只是卷积核从一维变成了二维。

二维卷积操作

  对于二维输入 $X\in {\mathbb{R}}^{H\times W}$ 和二维卷积核 $W\in {\mathbb{R}}^{kH\times kW}$，二维卷积的输出为：

$$Y_{i,j}=\sum _{m=1}^{kH}\sum _{n=1}^{kW}{W}_{m,n}\cdot X_{i+m-1,j+n-1}$$

  输出尺寸的计算公式和一维类似：

$$H_{out}=\lfloor \frac{H+2P_H-kH}{S_H}\rfloor +1,W_{out}=\lfloor \frac{W+2P_W-kW}{S_W}\rfloor +1$$

多通道卷积

  实际的图像通常有多个通道（如RGB三通道）。对于多通道输入，卷积核也需要有相同数量的通道，每个通道独立做卷积，然后将所有通道的结果相加，得到一个单通道的输出特征图。

  如果有 $C_{in}$ 个输入通道和 $C_{out}$ 个输出通道（即 $C_{out}$ 个卷积核），那么卷积层的参数量为：

$$\text{参数数量}=C_{out}\times (C_{in}\times kH\times kW+1)$$

  其中最后的 $+1$ 是偏置项。可以看到，参数量和输入图像的尺寸 $H\times W$ 完全无关！这就是卷积网络能处理大尺寸图像的关键。

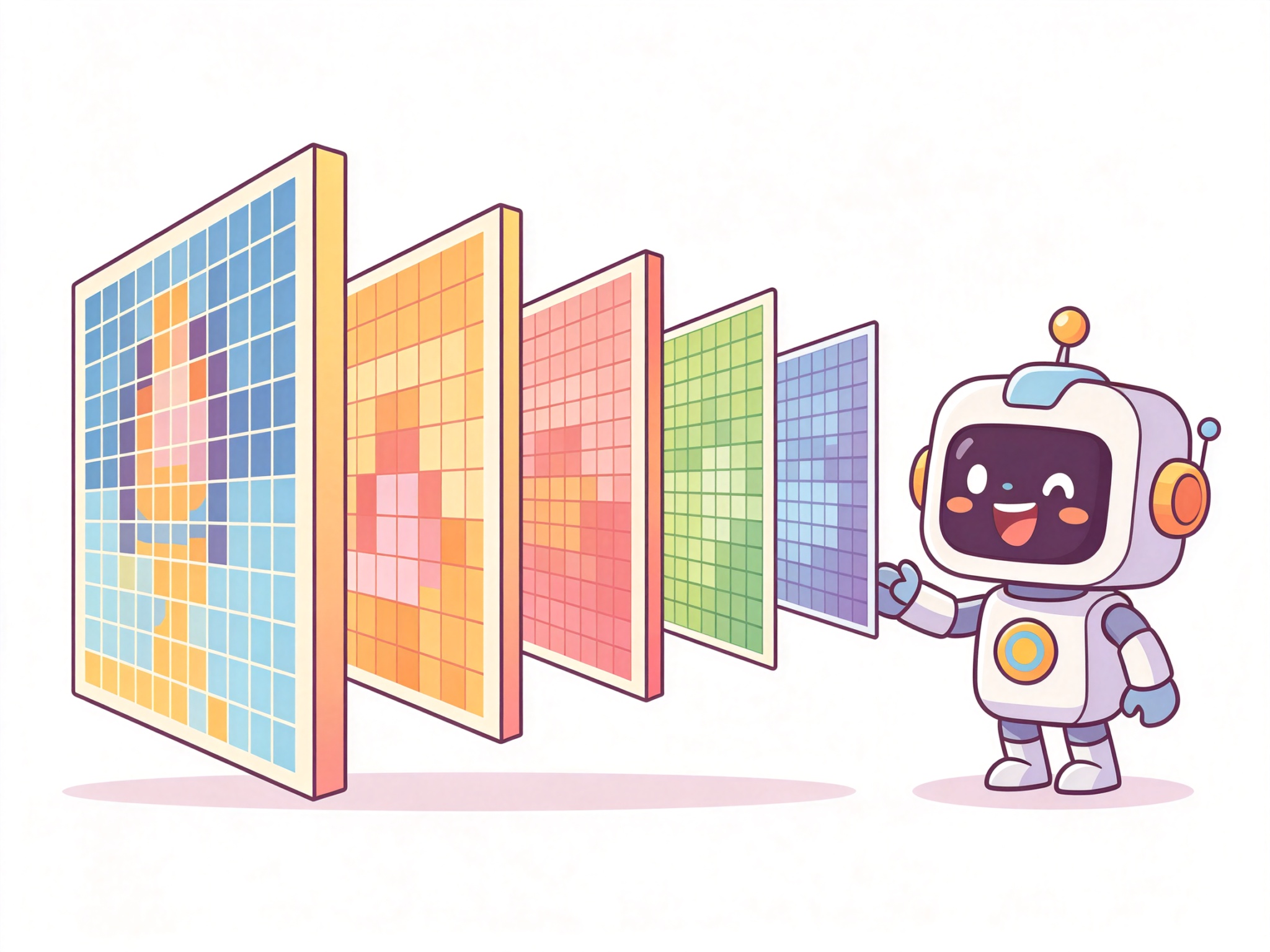

特征图的层次化抽象

  卷积网络的一个神奇特性是层次化特征学习。浅层的卷积核学习简单的低级特征（如边缘、角点、颜色变化），中间层学习中级特征（如纹理、简单形状），深层学习高级特征（如物体部件、整个物体）。这种从低级到高级的层次化抽象，是卷积网络在视觉任务中成功的关键原因。

---

10.4 下采样和上采样

下采样：池化层

  池化（Pooling） 是卷积网络中常用的下采样操作，它的作用是减小特征图的空间尺寸，从而：

1. 减少参数量和计算量
2. 扩大感受野（每个神经元能看到的输入区域）
3. 提供一定程度的平移不变性

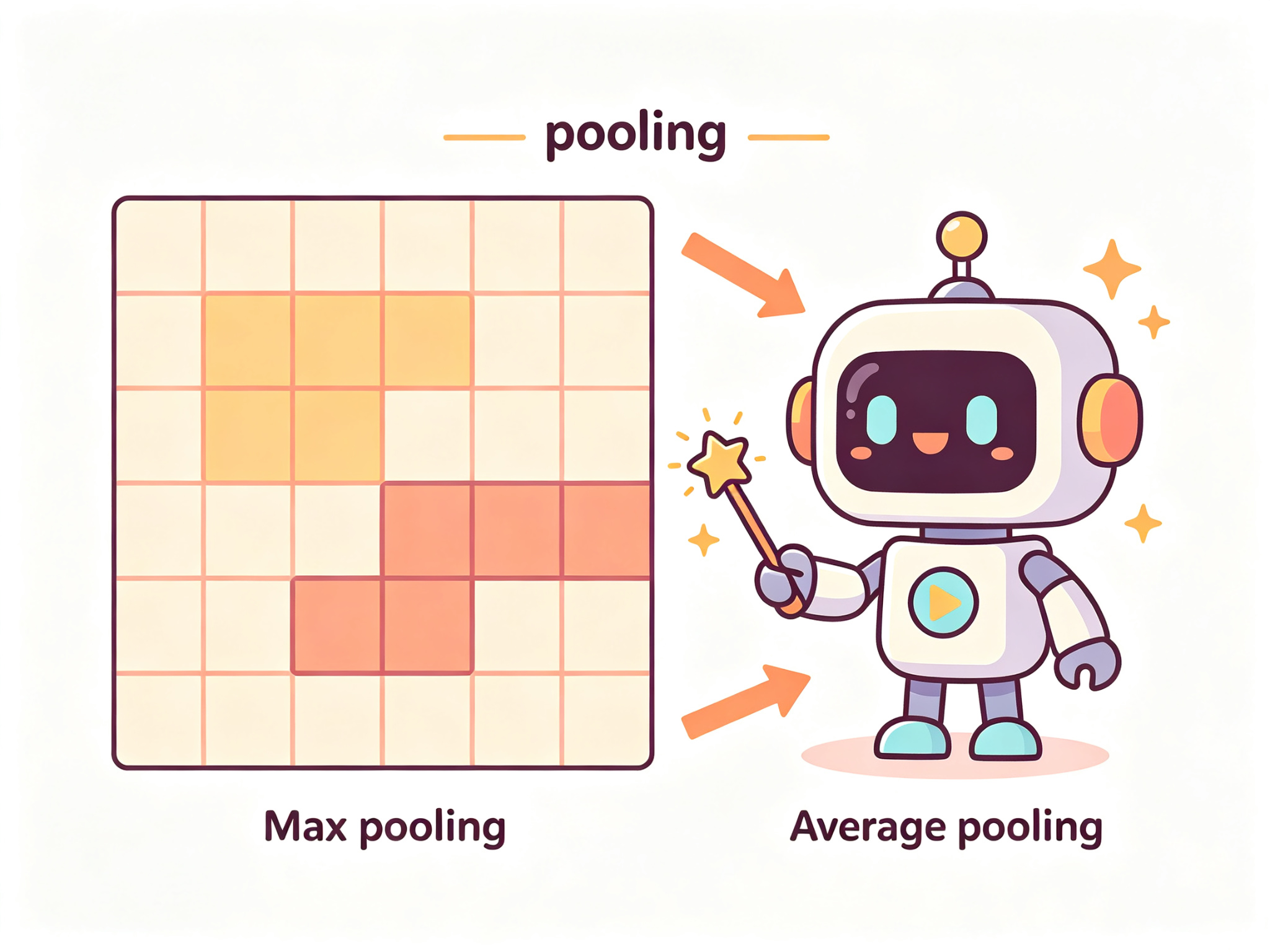

  最常用的池化操作是最大池化（Max Pooling）：在每个池化窗口中取最大值。例如2×2最大池化，就是把2×2的区域压缩成一个值（最大值），特征图尺寸减半。

  另一种是平均池化（Average Pooling）：取窗口内的平均值。平均池化更平滑，但会丢失显著特征的位置信息，因此最大池化更常用。

  需要注意的是，池化层没有可学习的参数，它只是一个固定的下采样操作。近年来，也有一些网络用步长卷积（stride=2的卷积层）代替池化层来进行下采样，因为步长卷积有可学习的参数，可能更灵活。

上采样：转置卷积

  在一些任务中（如图像分割、图像生成），我们需要将低分辨率的特征图恢复到高分辨率，这就需要上采样操作。

  最简单的上采样方法是最近邻插值和双线性插值，这些是固定的插值方法，没有可学习参数。

  更常用的是转置卷积（Transposed Convolution），也叫反卷积（Deconvolution，这个名字有误导性，它不是真正的反卷积）。转置卷积可以看作是卷积的"逆向"操作：它通过学习参数，将低分辨率特征图上采样到高分辨率。转置卷积在图像分割（如U-Net）和图像生成（如DCGAN）中广泛使用。

---

10.5 应用

  卷积网络在计算机视觉领域有着极其广泛的应用，几乎所有视觉任务的SOTA（State-of-the-Art）方法都基于卷积网络（直到最近被Transformer挑战）。

图像分类

  图像分类是卷积网络最经典的应用。从2012年AlexNet在ImageNet竞赛中一鸣惊人，到VGG、GoogLeNet、ResNet、DenseNet、EfficientNet等一系列经典架构，卷积网络不断刷新图像分类的准确率。现代卷积网络在ImageNet上的top-5准确率已经超过99%，超过了人类水平。

目标检测

  目标检测需要在图像中找出所有物体的位置（边界框）和类别。经典方法包括两阶段的R-CNN系列（R-CNN、Fast R-CNN、Faster R-CNN、Mask R-CNN）和一阶段的YOLO系列、SSD等。目标检测在自动驾驶、安防监控、医学影像等领域有广泛应用。

图像分割

  图像分割需要为图像中的每个像素分配类别标签。分为语义分割（不区分同一类别的不同实例）和实例分割（区分同一类别的不同实例）。经典方法包括FCN、U-Net（医学影像分割的标准架构）、DeepLab系列、Mask R-CNN等。

其他应用

• 人脸识别：FaceNet、ArcFace等基于卷积网络的方法
• 姿态估计：OpenPose、HRNet等
• 图像超分辨率：SRCNN、ESRGAN等
• 图像生成：DCGAN、StyleGAN等（卷积网络作为生成器和判别器）
• 视频理解：C3D、I3D等三维卷积网络
• 自然语言处理：TextCNN等一维卷积网络（在Transformer出现前常用）

---

10.6 本章小结

  本章我们系统学习了卷积网络。核心要点如下：

1. 卷积网络解决了全连接网络处理图像时参数量过大的问题：通过局部连接和权值共享，参数量从和输入尺寸成正比变为和输入尺寸无关。

2. 不变性和等变性是卷积网络的核心设计理念：卷积操作提供平移等变性，池化操作逐步实现平移不变性。

3. 一维卷积用于序列数据，二维卷积用于图像数据：原理完全相同，都是卷积核在输入上滑动，逐元素相乘再求和。

4. 多通道卷积：卷积核的通道数和输入通道数相同，多个卷积核产生多个输出通道。参数量 = 输出通道数 × (输入通道数 × 卷积核高 × 卷积核宽 + 1)。

5. 输出尺寸公式：$H_{out}=\lfloor (H+2P-kH)/S\rfloor +1$，这个公式非常重要，设计网络架构时经常用到。

6. 池化层用于下采样：最大池化最常用，没有可学习参数。也可以用步长卷积代替池化。

7. 转置卷积用于上采样：在图像分割和生成任务中广泛使用。

8. 层次化特征学习：浅层学低级特征（边缘），中层学中级特征（纹理），深层学高级特征（物体），这是卷积网络成功的关键。

9. 应用广泛：图像分类、目标检测、图像分割、人脸识别、姿态估计、超分辨率、图像生成等几乎所有视觉任务。

---

代码实验结果

  我们编写了完整的Python代码，从零实现了2D卷积层和最大池化层，并训练了一个简单的CNN在手写数字数据集上进行二分类。以下是真实运行结果。

实验1：从零实现2D卷积层

• 输入：8×8图像（中间一个4×4白色方块）
• 卷积核：3×3 Sobel边缘检测核
• 输出：6×6特征图

输入形状: (8, 8)
卷积核形状: (3, 3)
输出形状: (6, 6)
边缘检测输出最大值: 4.2426

实验2：从零实现最大池化层

• 输入：8×8图像
• 池化窗口：2×2，步长2
• 输出：4×4

输入形状: (8, 8)
池化后形状: (4, 4)
池化输出:
[[0. 0. 0. 0.]
 [0. 1. 1. 0.]
 [0. 1. 1. 0.]
 [0. 0. 0. 0.]]

实验3：简单CNN在digits数据集上训练

• 数据集：sklearn digits（8×8手写数字），二分类（0 vs 1）
• 训练集：252样本，测试集：108样本
• 网络结构：卷积(2个3×3核) → ReLU → 最大池化(2×2) → 全连接 → sigmoid

Epoch 20:  训练损失=0.5796, 测试准确率=0.9444
Epoch 40:  训练损失=0.4989, 测试准确率=0.9444
Epoch 60:  训练损失=0.4420, 测试准确率=0.9444
Epoch 80:  训练损失=0.4005, 测试准确率=0.9444
Epoch 100: 训练损失=0.3691, 测试准确率=0.9352

最终测试准确率: 0.9352

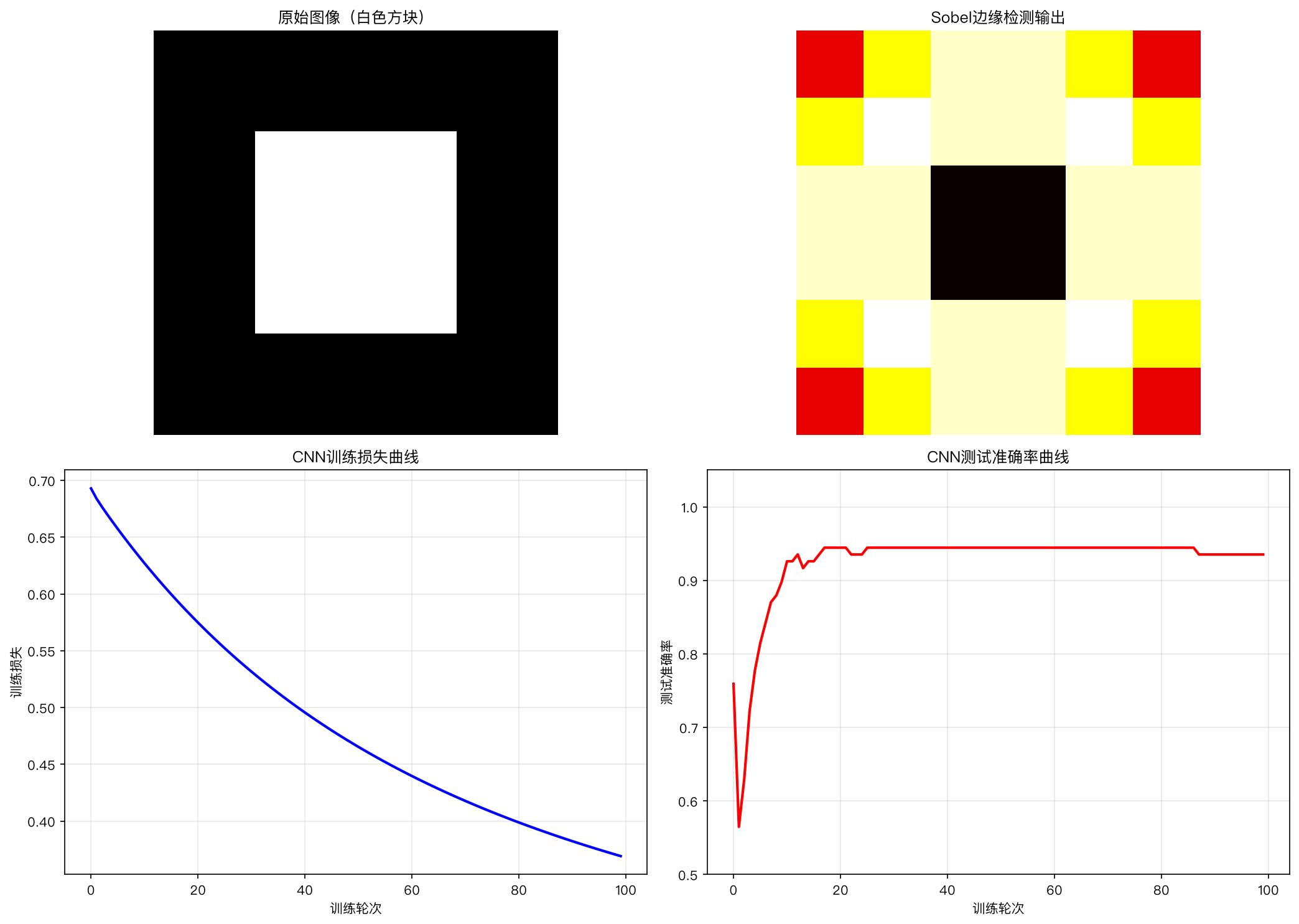

结果可视化

结果分析

1. 卷积和池化从零实现验证通过：8×8输入经过3×3卷积（无padding、stride=1）得到6×6输出，符合公式 $H_{out}=(8-3)/1+1=6$。经过2×2最大池化（stride=2）得到4×4输出，符合公式 $H_{out}=(8-2)/2+1=4$。

2. Sobel边缘检测有效：Sobel核成功检测出了白色方块的边缘，输出最大值4.2426出现在方块边缘位置。这验证了卷积核可以提取特定的图像特征。

3. 最大池化保留显著特征：池化输出中，白色方块区域的值为1，背景为0，最大池化成功保留了最显著的特征，同时将尺寸减半。

4. 简单CNN达到93.5%准确率：只有2个卷积核、只训练全连接层（卷积核随机初始化不更新）的极简CNN，在8×8手写数字二分类任务上达到了93.5%的测试准确率。这说明卷积特征即使是随机初始化的，也包含了有用的信息。

5. 训练损失持续下降但准确率波动：训练损失从0.58降到0.37，但测试准确率在94.4%附近波动，最后降到93.5%。这可能是因为只训练全连接层、卷积核固定，模型容量有限，且学习率可能偏大。如果端到端训练（包括卷积核），准确率应该会更高。

---

本章核心总结

  一句话概括：卷积网络通过局部连接和权值共享大幅减少参数量，利用卷积操作提取层次化特征，配合池化下采样，在计算机视觉任务中取得革命性成功。

卷积网络核心公式清单：

概念	公式
2D卷积输出	$Y_{i,j}={\sum }_{m,n}{W}_{m,n}\cdot X_{i+m-1,j+n-1}$
输出尺寸	$H_{out}=\lfloor (H+2P-kH)/S\rfloor +1$
参数量	$C_{out}\times (C_{in}\times kH\times kW+1)$
最大池化	$Y_{i,j}={\max }_{m,n}{X}_{iS+m,jS+n}$

---

结语

  本章我们彻底搞懂了卷积网络。从不变性和等变性的设计理念，到一维和二维卷积的具体操作，再到池化下采样和转置卷积上采样，最后看了卷积网络在各个视觉任务中的广泛应用。卷积网络是深度学习在计算机视觉领域的基石，理解了它，你就掌握了视觉AI的核心。

  卷积网络虽然强大，但也有一个问题：随着网络层数加深，训练变得越来越困难，容易出现梯度消失和性能退化。怎么解决这个问题？下一章的主题是残差网络（Residual Networks）——通过残差连接（跳跃连接），让训练上百层甚至上千层的深度网络成为可能，彻底改变了深度学习的发展轨迹。

  下一章见！
