k8s与Prometheus

课程目标

1. 掌握Prometheus的监控原理

2. 完成Prometheus的搭建

3. 完成Prometheus对k8s资源的监控

课程实验

1. k8s集群监控Prometheus的使用实验

课堂引入

1. k8s集群涉及到大量的资源，我们需要掌握资源的使用情况，那就必须对资源进行监控

授课进程

一、概述

1、概述

Prometheus是一个开源的系统监控和警报工具包，自2012成立以来，许多公司和组织采用了Prometheus。它现在是一个独立的开源项目，并独立于任何公司维护。在2016年，Prometheus加入云计算基金会作为Kubernetes之后的第二托管项目。Prometheus性能也足够支撑上万台规模的集群。

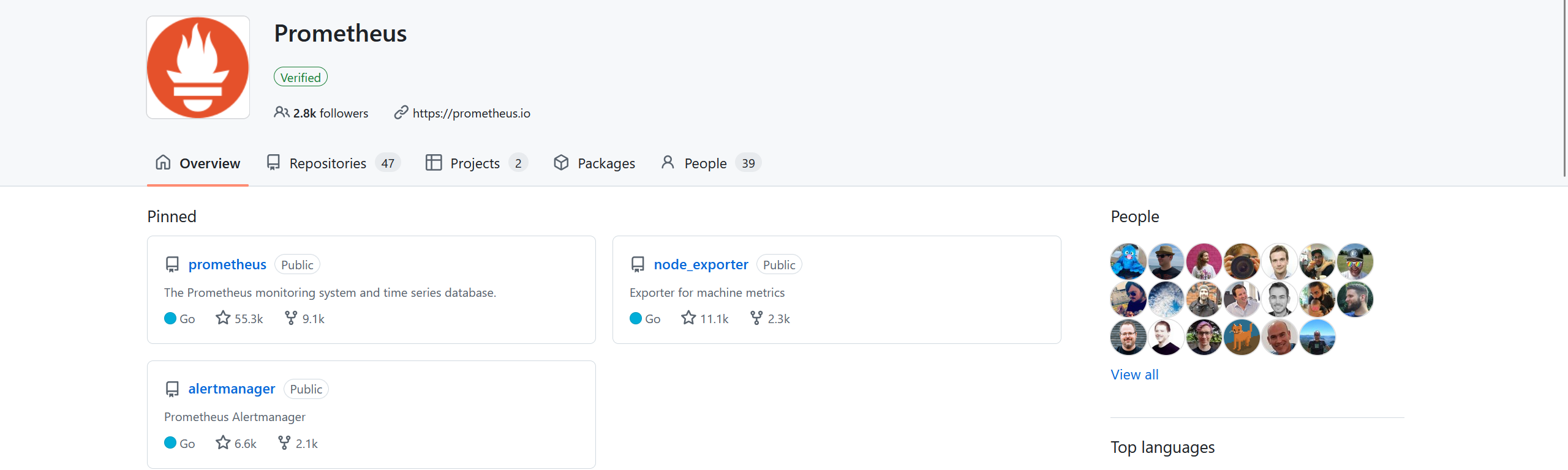

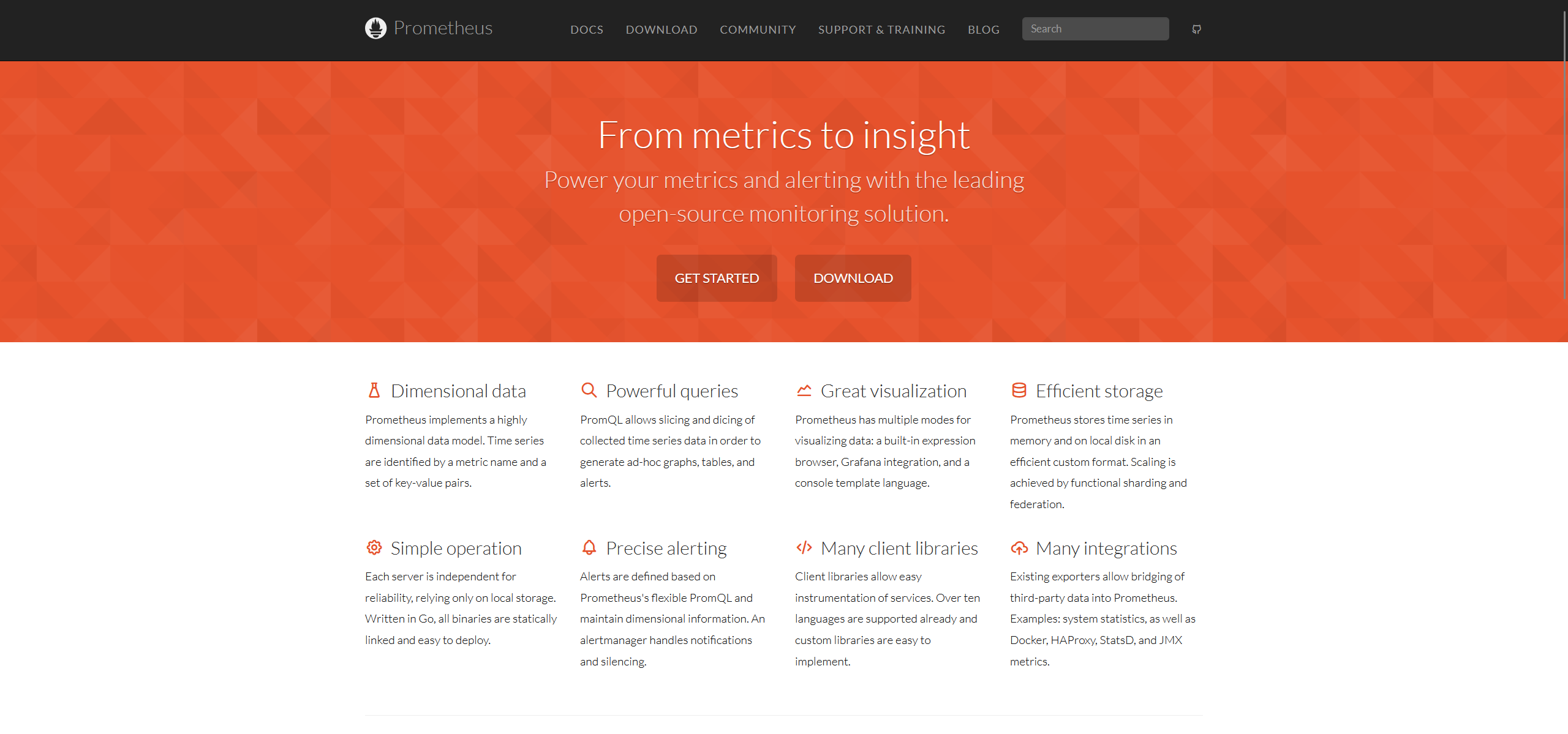

官网地址：http://www.prometheus-fund.com/ githup地址：https://github.com/prometheus

2、特性

整个Prometheus生态包含多个组件，除了Prometheus server组件其余都是可选的：

• Prometheus Server：主要的核心组件，用来收集和存储时间序列数据

• Client Library:：客户端库，为需要监控的服务生成相应的 metrics 并暴露给 Prometheus server。当 Prometheus server 来 pull 时，直接返回实时状态的 metrics

• push gateway：主要用于短期的 jobs。由于这类 jobs 存在时间较短，可能在 Prometheus 来 pull 之前就消失了。为此，这次 jobs 可以直接向 Prometheus server 端推送它们的 metrics。这种方式主要用于服务层面的 metrics，对于机器层面的 metrices，需要使用 node exporter

• Exporters: 用于暴露已有的第三方服务的 metrics 给 Prometheus

• Alertmanager: 从 Prometheus server 端接收到 alerts 后，会进行去除重复数据，分组，并路由到对收的接受方式，发出报警。常见的接收方式有：电子邮件，pagerduty，OpsGenie, webhook 等

组件说明：

（1）Prometheus server：服务核心组件，采用 pull 方式收集 apiserver、scheduler、controller-manager、kubelet 组件数据， 通过 http 协议传输。并存储时间序列数据。
（2）Exporters/Jobs：负责收集不支持Instrumentation的目标对象（host, container…）的性能数据，并通过 HTTP 接口供 Prometheus Server 获取。
●Node-Exporter：用于收集k8s集群中各node节点的物理指标状态数据，如平均负载、CPU、内存、磁盘、网络等资源信息的指标数据，需要部署到所有运算节点。
●Kube-State-Metrics：为prometheus采集k8s资源数据的exporter，通过监听APIServer收集kubernetes集群内资源对象的状态指标数据，例如pod、deployment、service等等。同时它也提供自己的数据，主要是资源采集个数和采集发生的异常次数统计。
需要注意的是kube-state-metrics只是简单的提供一个metrics数据，并不会存储这些指标数据，所以可以使用Prometheus来抓取这些数据然后存储，主要关注的是业务相关的一些元数据，比如Deployment、Pod、副本状态等；调度了多少个replicas？现在可用的有几个？多少个Pod是running/stopped/terminated状态？Pod重启了多少次？有多少job在运行中。
●cadvisor：用来监控容器内部使用资源的信息，比如 CPU、内存、网络I/O、磁盘I/O。
●blackbox-exporter：监控业务容器存活性。
（3）Service Discovery：服务发现，Prometheus支持多种服务发现机制：文件，DNS，Consul，Kubernetes，OpenStack，EC2等等。 基于服务发现的过程并不复杂，通过第三方提供的接口，Prometheus查询到需要监控的Target列表，然后轮训这些Target获取监控数据。
（4）Alertmanager：是一个独立的告警模块，从 Prometheus server 端接收到 alerts 后，会进行去重、分组， 并路由到相应的接收方，发出报警，常见的接收方式有：电子邮件，微信，钉钉等。
（5）Pushgateway：类似一个中转站，Prometheus 的 server 端只会使用 pull 方式拉取数据，但是某些节点因为某些原因只能使用 push 方式推送数据，那么它就是用来接收 push 而来的数据并暴露给 Prometheus 的 server 拉取的中转站。 可以理解成目标主机可以上报短期任务的数据到 Pushgateway，然后 Prometheus server 统一从 Pushgateway 拉取数据。
（6）Grafana：是一个跨平台的开源的度量分析和可视化工具，可以将采集的数据可视化的展示，并及时通知给告警接收方。其官方库中具有丰富的仪表盘插件。

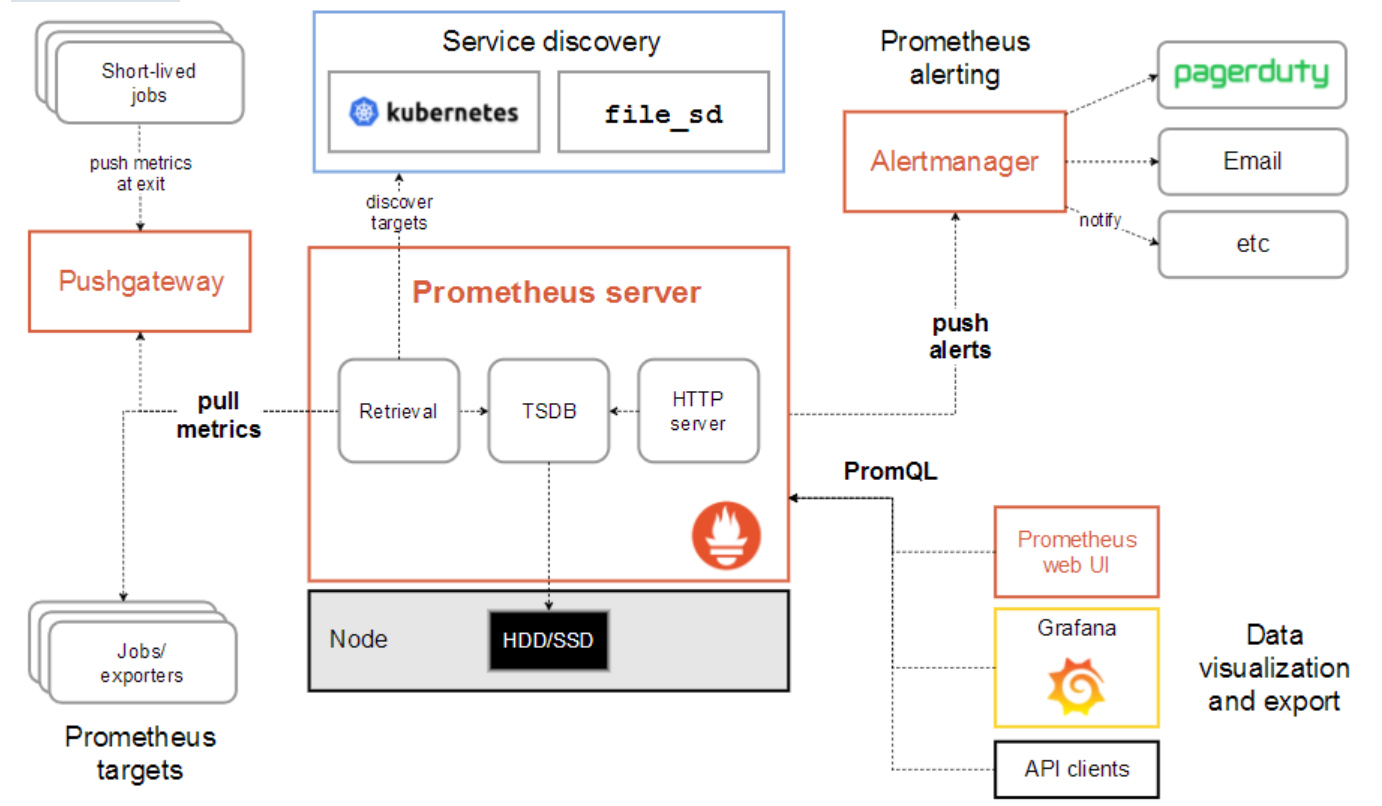

3、架构及原理

• 基本原理

Prometheus的基本原理是通过HTTP协议周期性抓取被监控组件的状态，任意组件只要提供对应的HTTP接口就可以接入监控。不需要任何SDK或者其他的集成过程。

这样做非常适合做虚拟化环境监控系统，比如VM、Docker、Kubernetes等。输出被监控组件信息的HTTP接口被叫做exporter 。目前互联网公司常用的组件大部分都有exporter可以直接使用，比如Varnish、Haproxy、Nginx、MySQL、Linux系统信息(包括磁盘、内存、CPU、网络等等)。

• Prometheus三大套件

Server 主要负责数据采集和存储，提供PromQL查询语言的支持。

Alertmanager 警告管理器，用来进行报警。

Push Gateway 支持临时性Job主动推送指标的中间网关。

• 服务过程

Prometheus Daemon负责定时去目标上抓取metrics(指标)数据，每个抓取目标需要暴露一个http服务的接口给它定时抓取。

Prometheus支持通过配置文件、文本文件、Zookeeper、Consul、DNS SRV Lookup等方式指定抓取目标。Prometheus采用PULL的方式进行监控，即服务器可以直接通过目标PULL数据或者间接地通过中间网关来Push数据。

Prometheus在本地存储抓取的所有数据，并通过一定规则进行清理和整理数据，并把得到的结果存储到新的时间序列中。

Prometheus通过PromQL和其他API可视化地展示收集的数据。Prometheus支持很多方式的图表可视化，例如Grafana、自带的Promdash以及自身提供的模版引擎等等。Prometheus还提供HTTP API的查询方式，自定义所需要的输出。

PushGateway支持Client主动推送metrics到PushGateway，而Prometheus只是定时去Gateway上抓取数据。

Alertmanager是独立于Prometheus的一个组件，可以支持Prometheus的查询语句，提供十分灵活的报警方式。

4、版本

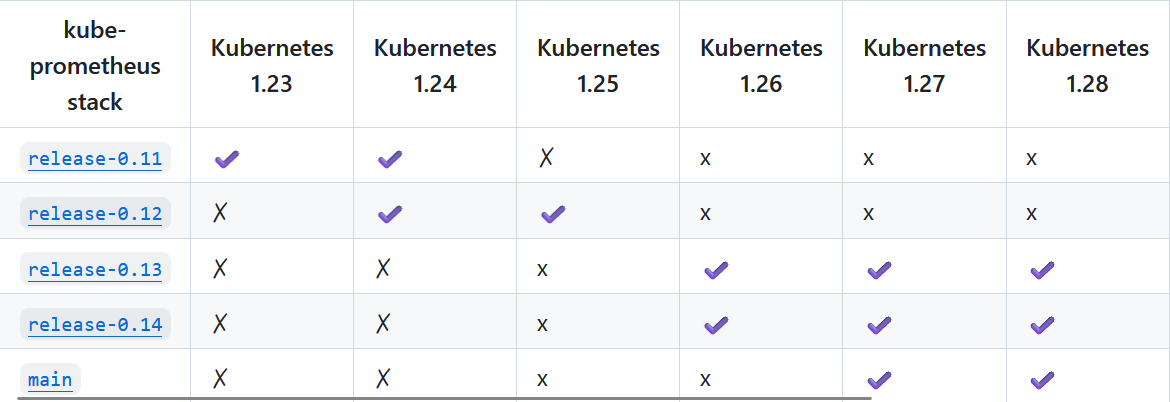

K8S和Pormetheus的配套关系：

最新的版本配套关系查看kube-prometheus官方仓库：https://github.com/prometheus-operator/kube-prometheus ，可以切换版本查看配套关系。

kube-prometheus 和 kube-prometheus-stack 区别

"kube-prometheus" 和 "kube-prometheus-stack" 本质上是同一个项目，只是在不同的时间和版本中使用了不同的名称。"kube-prometheus-stack" 是 "kube-prometheus" 项目的更新版本，它提供了更多的功能、改进和修复。
​
最初，项目被称为 "kube-prometheus"，但随着时间的推移，项目团队对项目进行了大量的改进和扩展，并将其重命名为 "kube-prometheus-stack"，以更好地反映其提供的综合性监控解决方案。
"kube-prometheus-stack"（或简称 "kube-prometheus"）是一个在 Kubernetes 集群中部署和管理 Prometheus 监控系统以及相关组件的综合解决方案。它集成了 Prometheus、Grafana、Alertmanager 等一系列组件，还包括预配置的监控规则和仪表盘，以及一键部署功
能。用户可以通过部署 "kube-prometheus-stack" 来快速启动一个全面的 Kubernetes 集群监控系统，无需逐个配置各个组件。
​
总结起来，"kube-prometheus-stack" 是 "kube-prometheus" 项目的更新版本，提供更多的功能和改进，是一个便捷的综合性监控解决方案，适合在 Kubernetes 环境中快速部署和使用

5、grafana

Grafana是一个开源的度量分析和可视化工具，可以通过将采集的数据分析，查询，然后进行可视化的展示,并能实现报警。

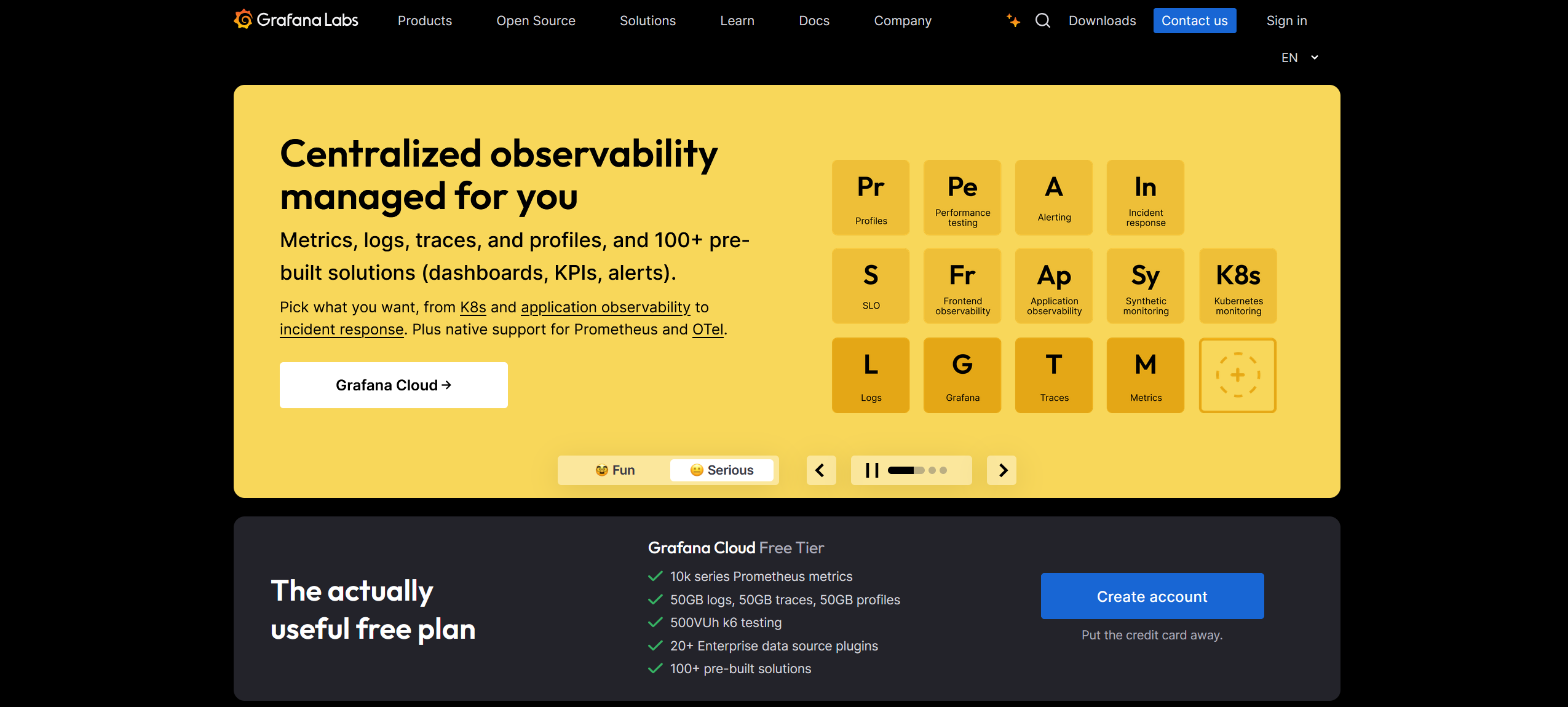

官网地址: https://grafana.com/

6、alertmanager

Alertmanager是一个独立的告警模块，接收Prometheus等客户端发来的警报，之后通过分组、删除重复等处理，并将它们通过路由发送给正确的接收器。Prometheus的警报分为两个部分。Prometheus服务器中的警报规则将警报发送到Alertmanager。该Alertmanager 然后管理这些警报，包括沉默，抑制，聚集和通过的方法，如电子邮件发出通知，对呼叫通知系统，以及即时通讯平台。

官网地址：https://prometheus.io/docs/alerting/latest/alertmanager/

二、安装

1、下载安装文件

# 下载压缩包
wget https://github.com/prometheus-operator/kube-prometheus/archive/refs/tags/v0.11.0.tar.gz
# 创建目录
mkdir prometheus
# 文件拷贝
cp /root/kube-prometheus-0.11.0.tar.gz /root/prometheus/
# 解压缩
cd /root/prometheus/
tar -xf kube-prometheus-0.11.0.tar.gz

2、修改配置

镜像替换：替换为国内镜像地址

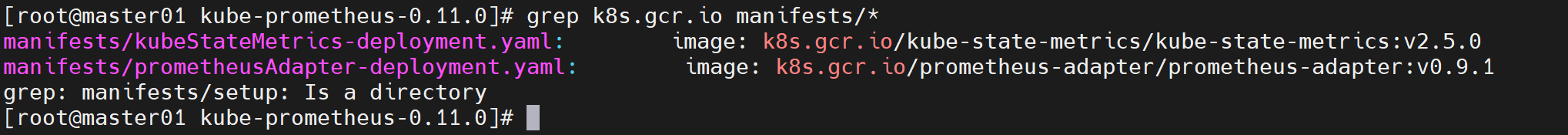

# 搜索镜像
grep k8s.gcr.io manifests/*
# 替换镜像
sed -i 's#k8s.gcr.io.*#bitnami/kube-state-metrics:latest#g' manifests/kubeStateMetrics-deployment.yaml
sed -i 's#k8s.gcr.io.*#v5cn/prometheus-adapter:v0.9.1#g' manifests/prometheusAdapter-deployment.yaml
grep quay.io manifests/*

service修改：修改server为nodeport向外暴露服务

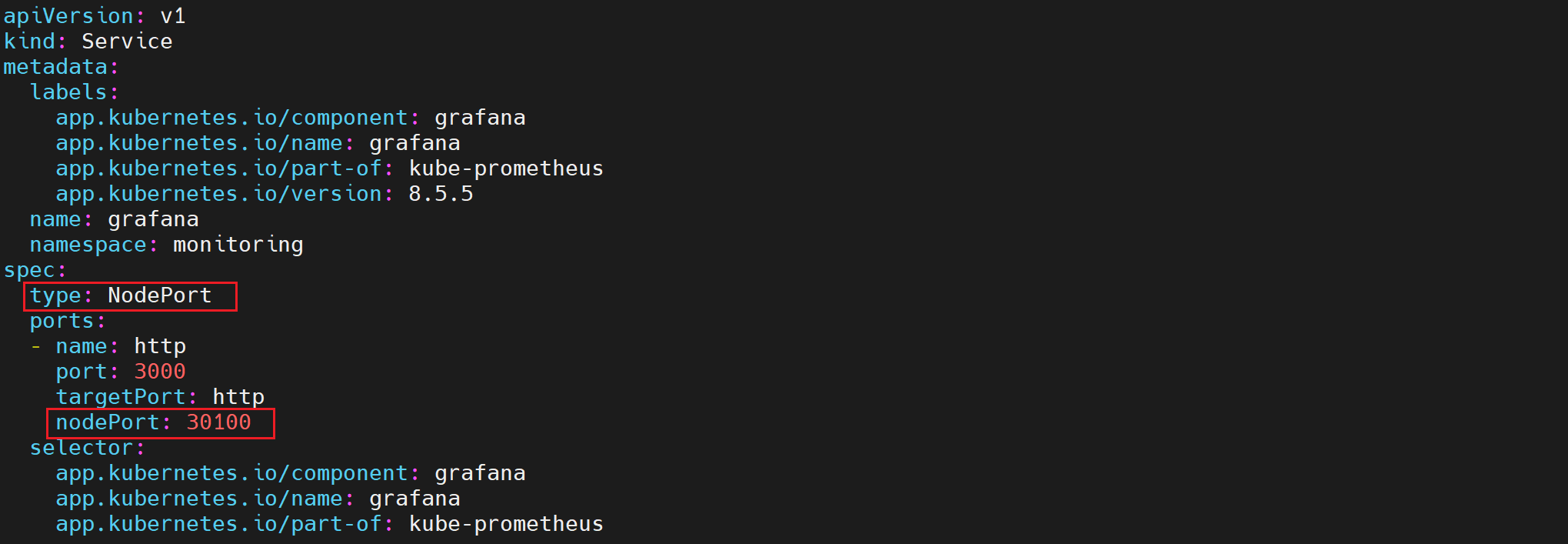

vim manifests/grafana-service.yaml

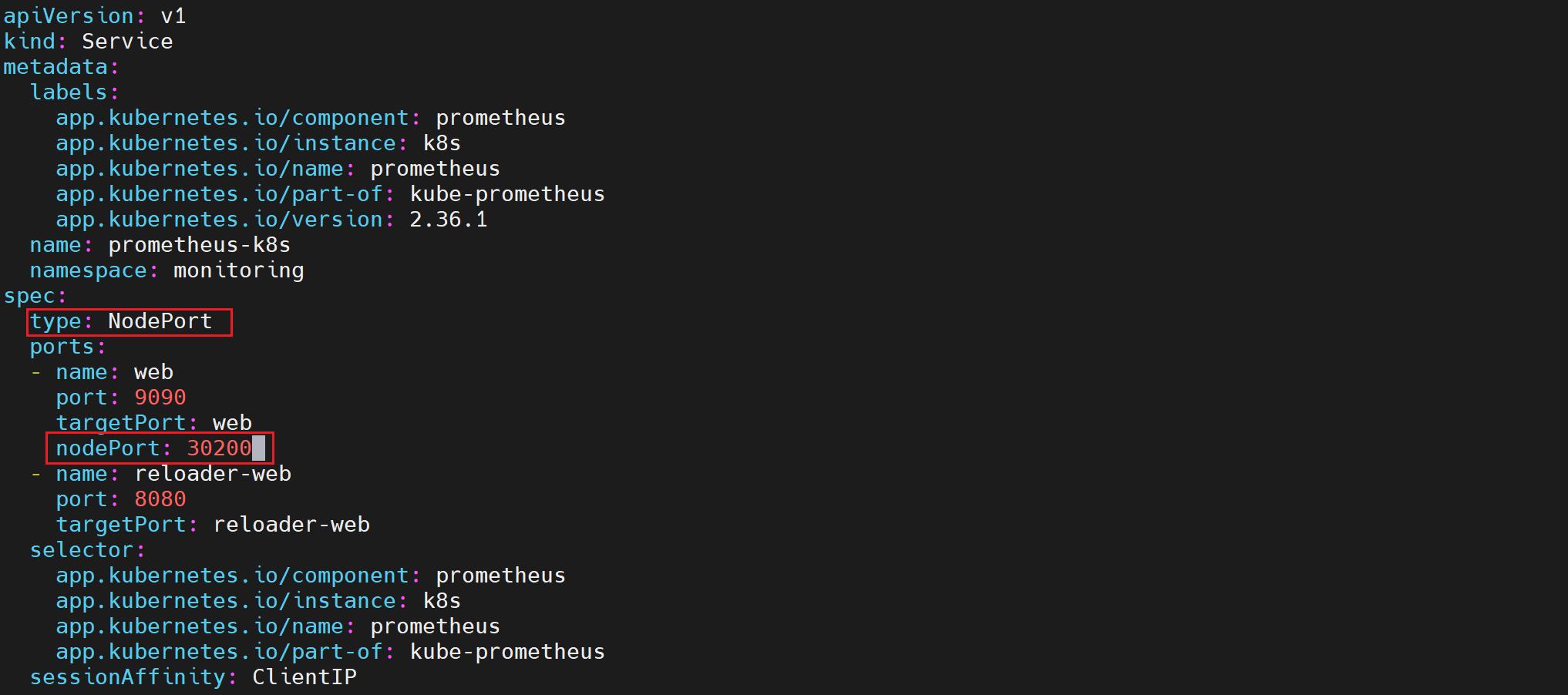

vim manifests/prometheus-service.yaml

3、安装

# 环境初始化

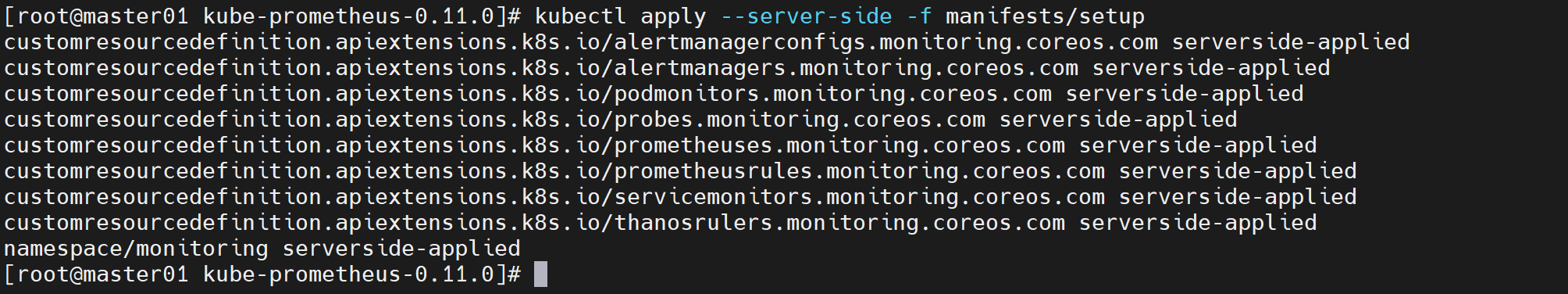

kubectl apply --server-side -f manifests/setup

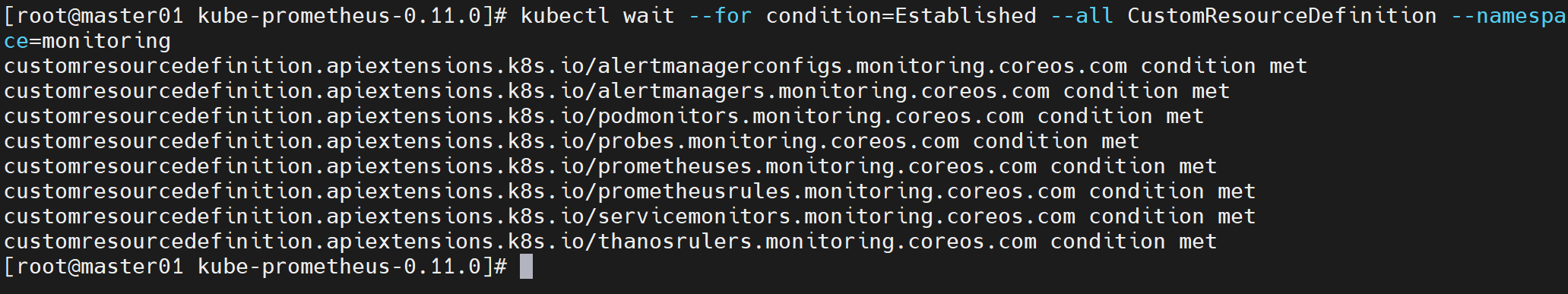

# 检查各资源是否正常安装

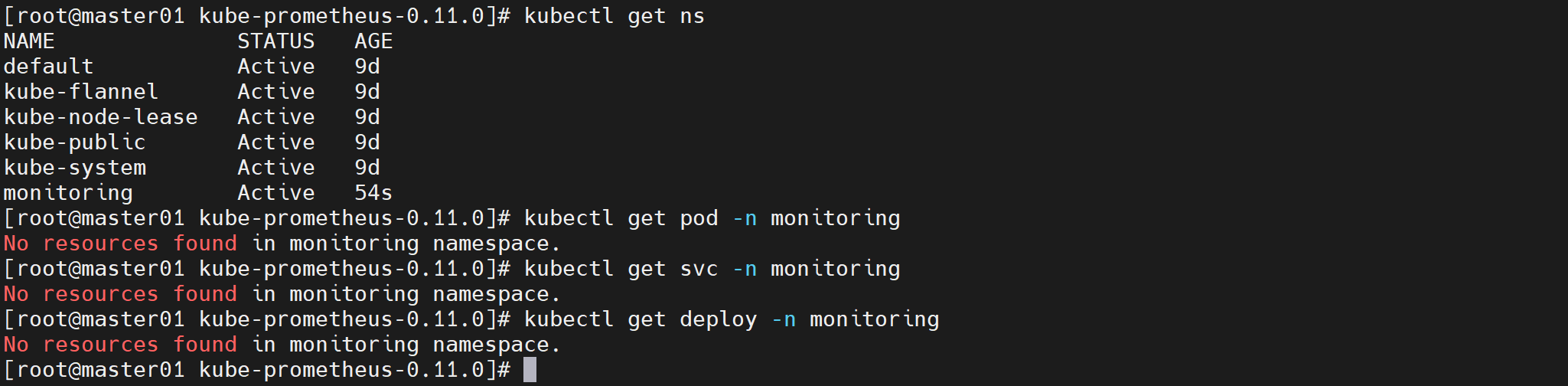

kubectl wait --for condition=Established --all CustomResourceDefinition --namespace=monitoring
# 安装Prometheus、Grafana

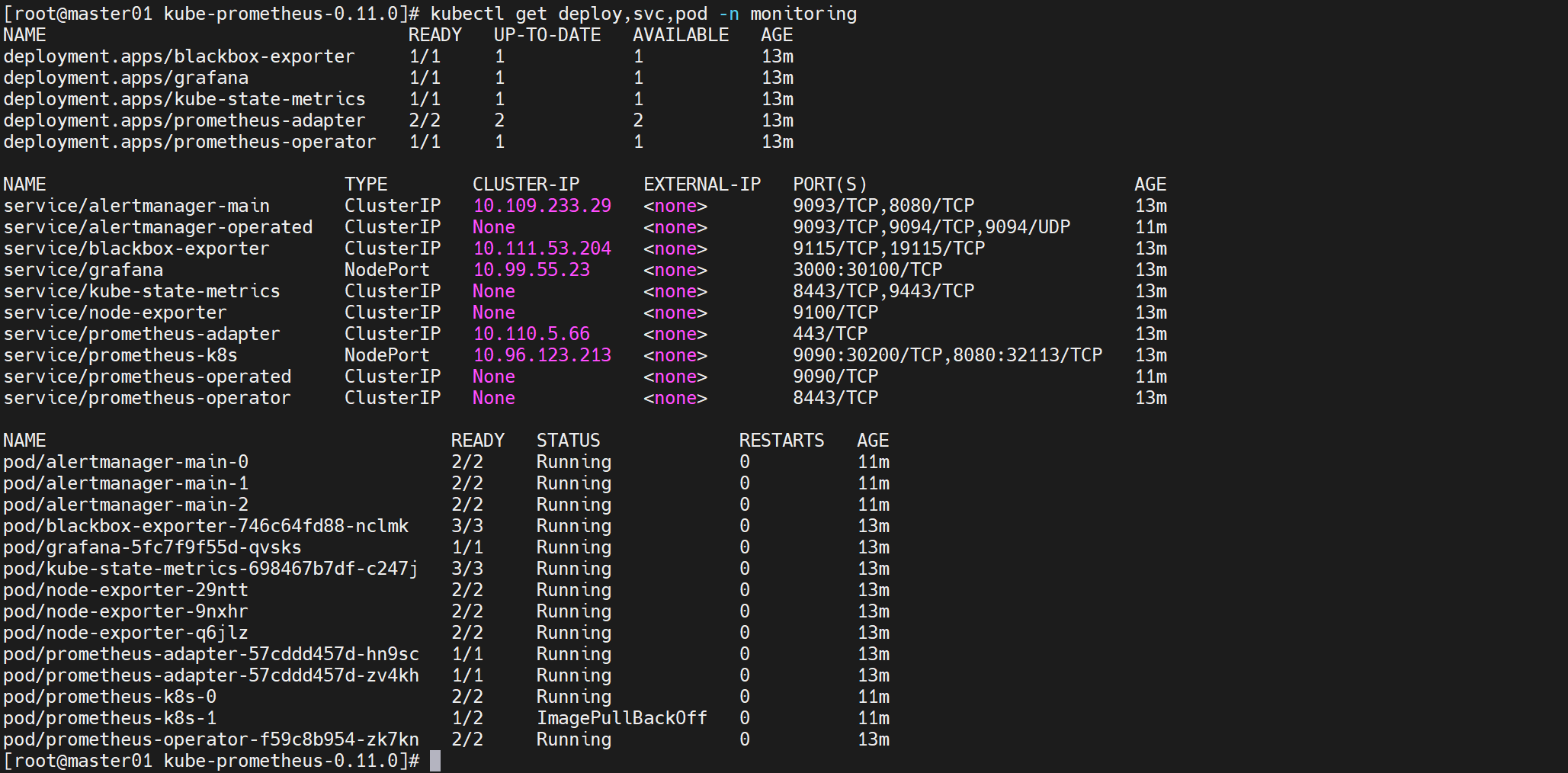

kubectl apply -f manifests/

注意：如果按照有问题，可以执行此步，再重新安装，若没错请不要执行此步骤，除非你真的想卸载不要了:

kubectl delete --ignore-not-found=true -f manifests/ -f manifests/setup

4、Prometheus访问

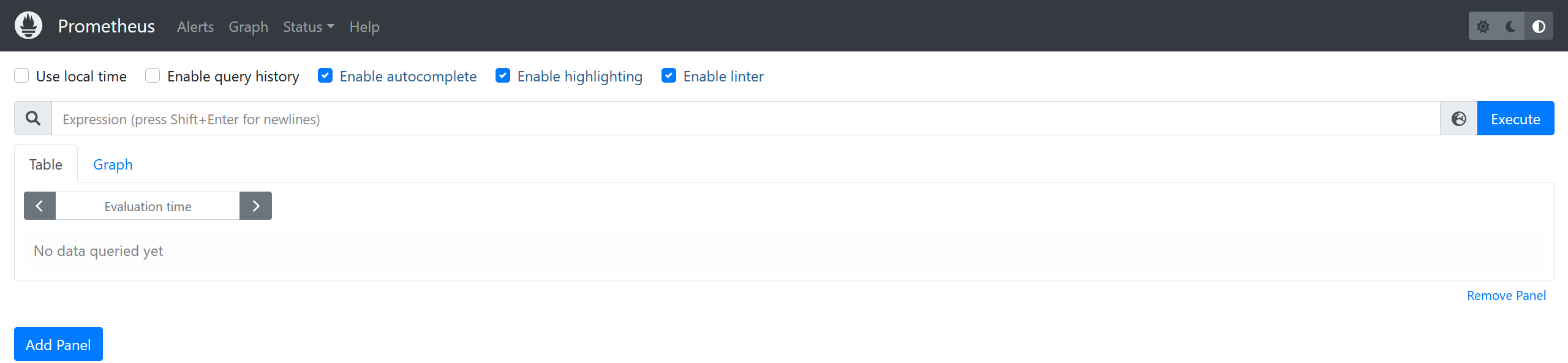

访问地址：http://192.168.217.155:30200

注意：ip为宿主机的IP，端口是第二步中修改的Prometheus的端口号

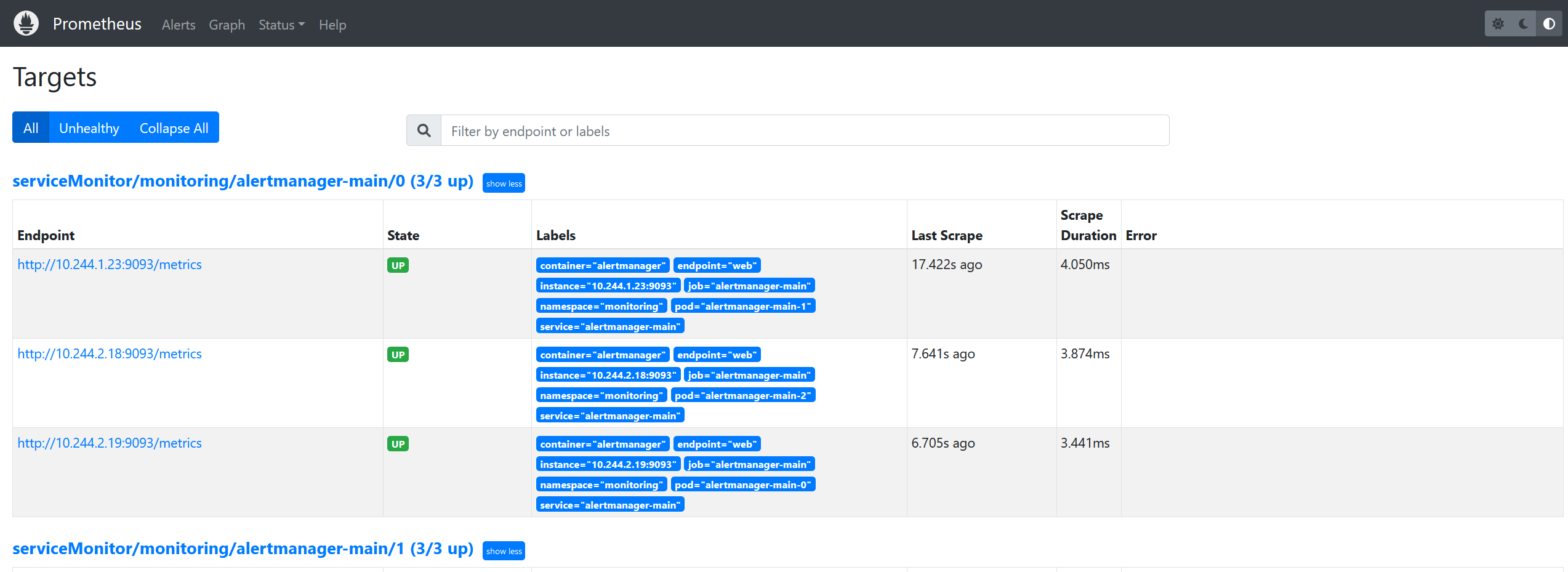

status==>Targets

5、Grafana访问

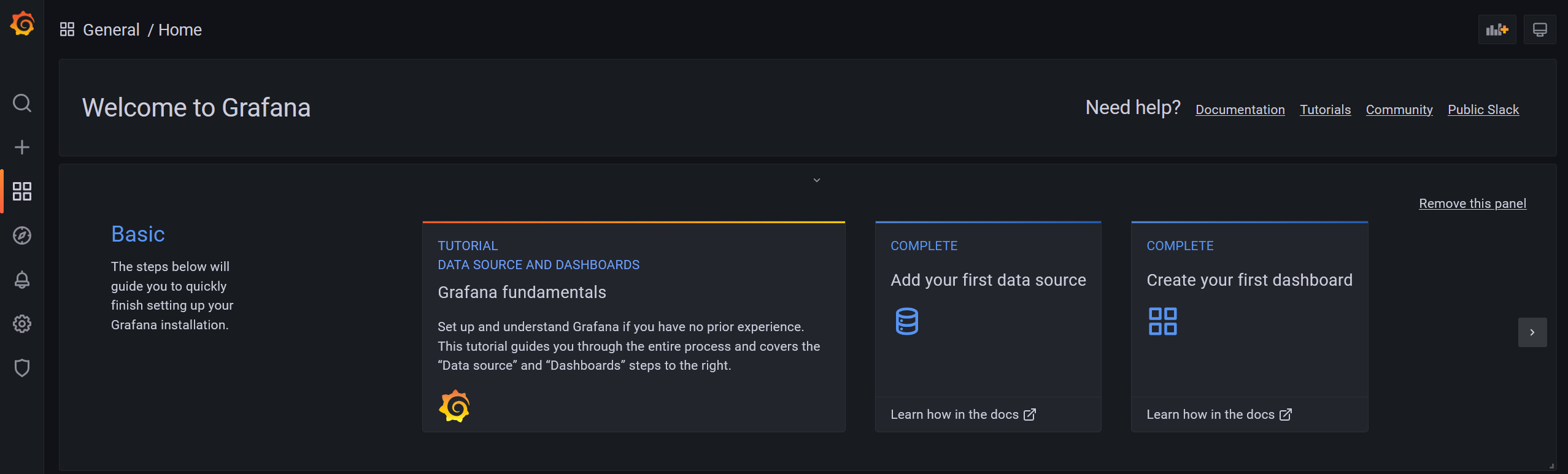

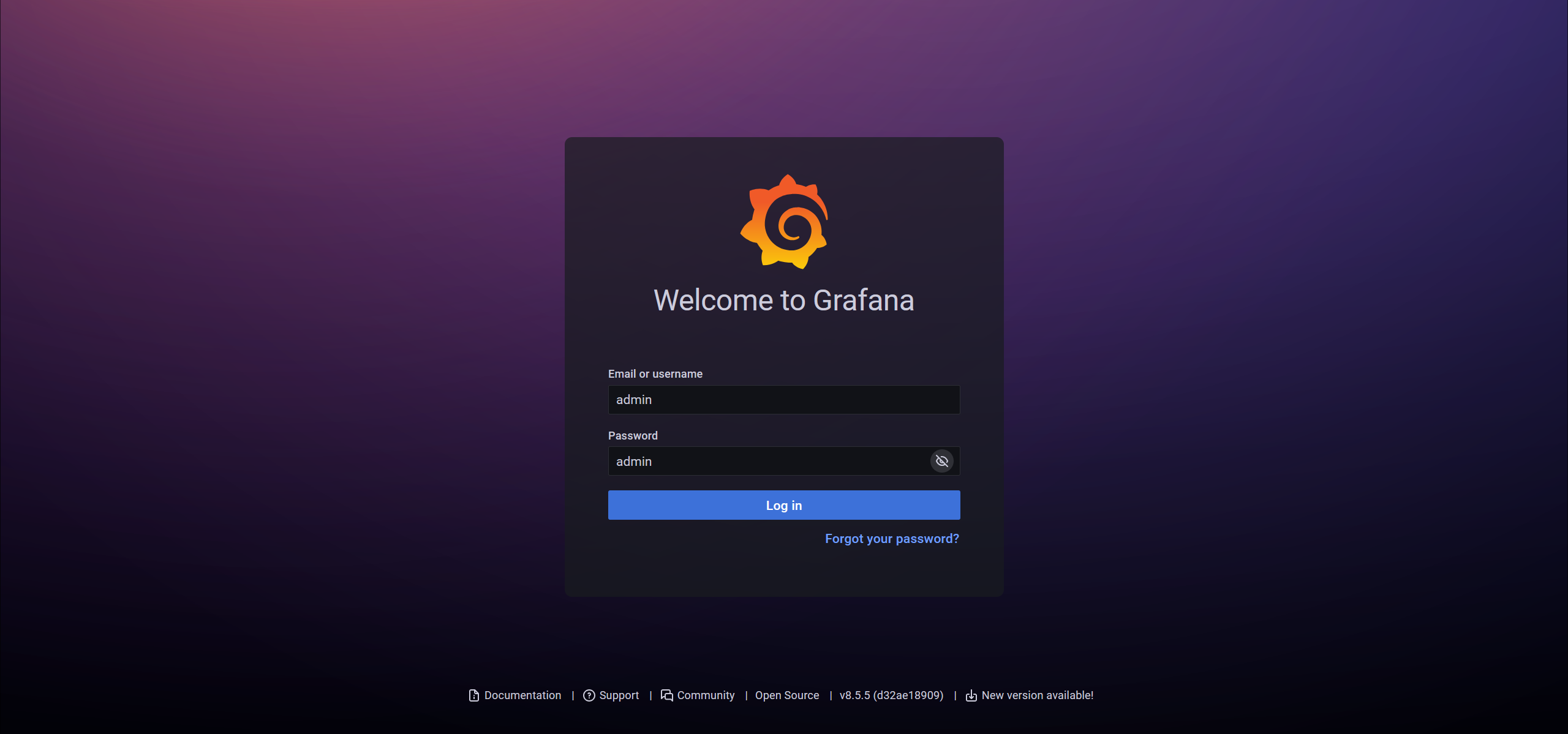

访问地址：http://192.168.217.155:30100

注意：ip为宿主机的IP，端口是第二步中修改的grafana的端口号，账号密码默认都是admin

三、使用

1、prometheus

访问地址：http://192.168.169.192:30200

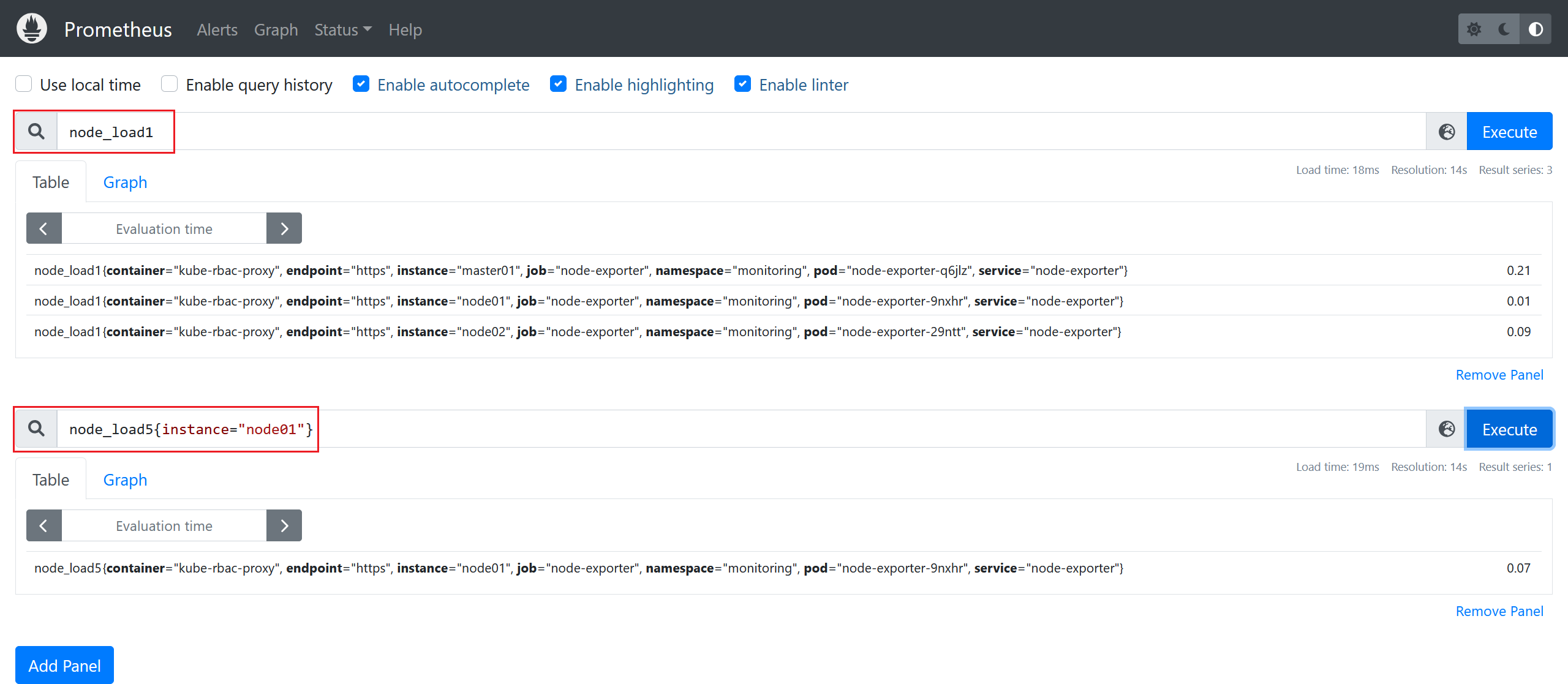

1）基本监听项

2、grafana

访问地址：http://192.168.217.155:30100

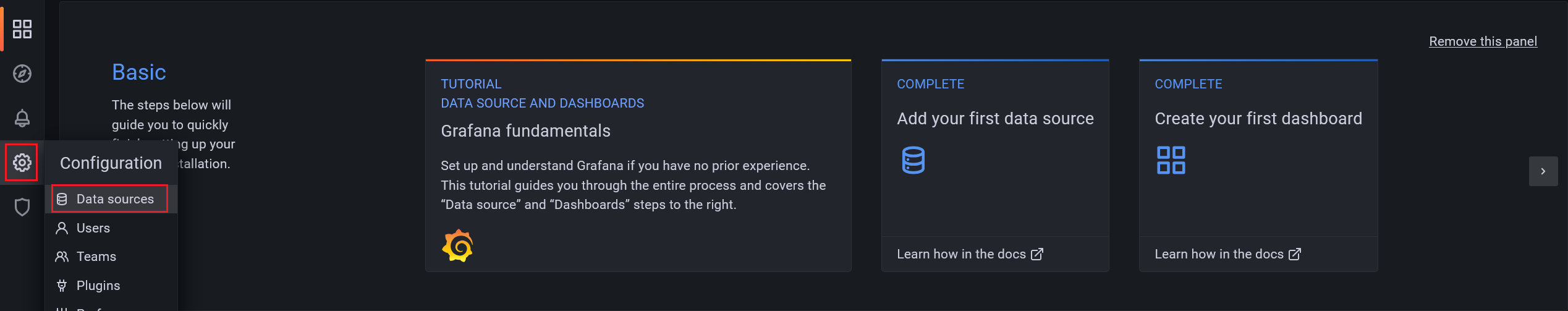

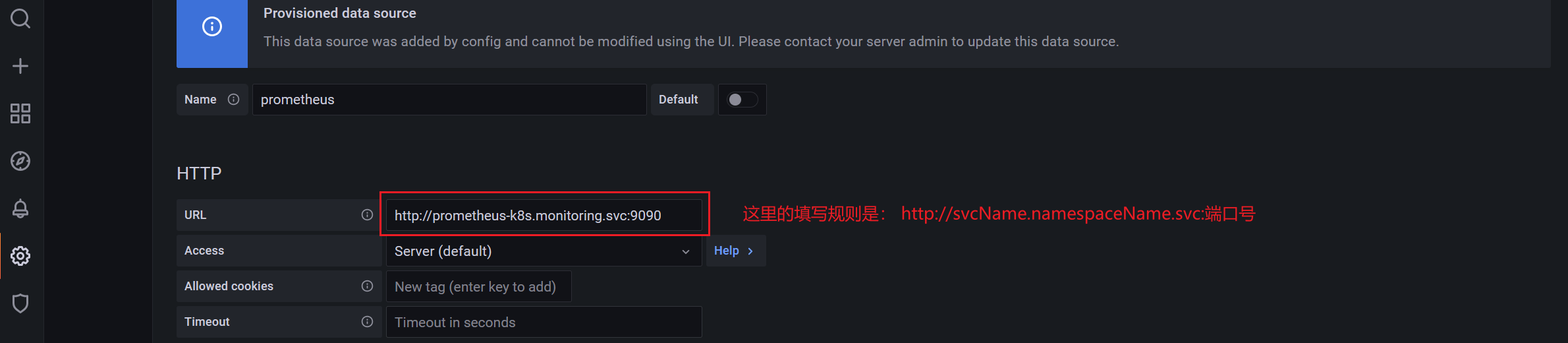

1）配置数据源

四、课堂小结

五、随堂作业

1、完成全部课堂实验

六、扩展内容
