3 transformer架构

以CS336课程为基础 ​
☝️ 参考b站博主：炮哥带你学
☝️ Transformer算法原理与实战-课程链接

😄学习目标

• 熟悉各个模块的原理，及面试常见问题

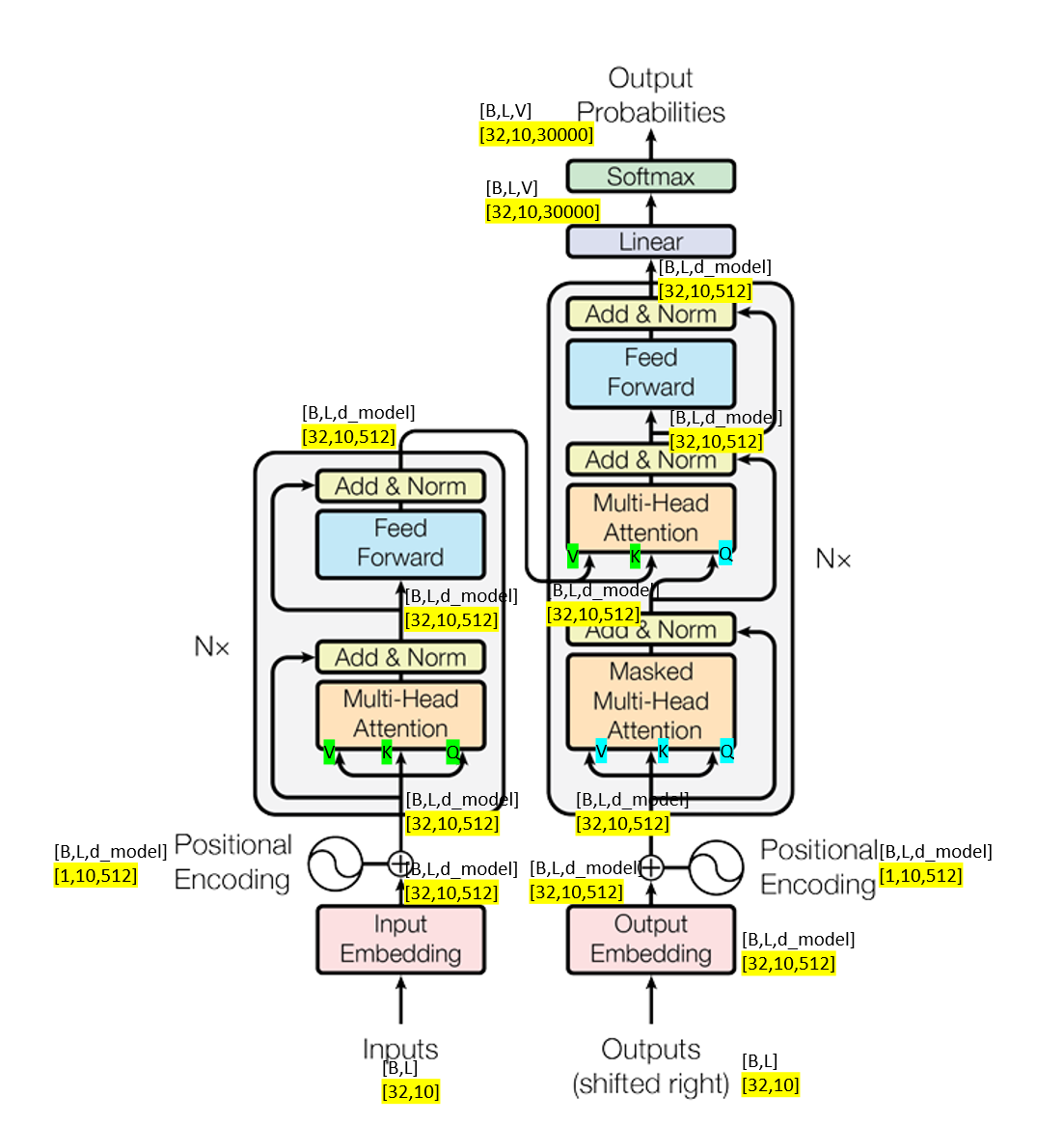

• 数据流通时，形状是如何变化的？能口述下图结构

---

为更加具体，清晰展示各个模块中数据形状的变化，规定以下超参数：

• Batch Size(B)=32
• Seq Length(L)=10 【一句话的tokens】
• Embedding Dim(d_model)=512 【每个token的向量维度】
• Vocab Size(V)=30000 【词表大小，即词表的总tokens】
• Head(h)=8 【多头注意力的头数】

---

3.1 输入层-词嵌入(Input/Output Embedding)

• 核心：用多维向量，给每个Token附上语义信息

• 在论文中，维度Embedding Dim(d_model) = 512

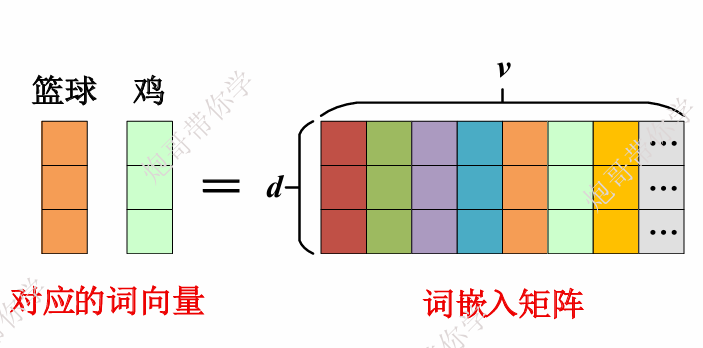

• 每一个token（即每一个词）都有对应的词向量，维度为d_model

• 词表大小为V，即共有V个token

• 所有的词向量拼接，构成了词嵌入矩阵，大小为[V,d_modle]

---

❓面试常见问题

• Embedding 层和 One-Hot 有什么区别？

  • One-Hot: 稀疏、维度极其巨大（30000维）、无法表示词之间的相似度（正交）。
  • Embedding: 稠密、维度低（512维）、可学习（语义相似的词在空间中距离更近）

• Embedding 层的参数量怎么算？

  • 公式：$v\times d$
  • 例子：$30,000\times 512=15,360,000$ (约 1500 万参数)

3.2 输入层-位置编码(Positional Encoding)

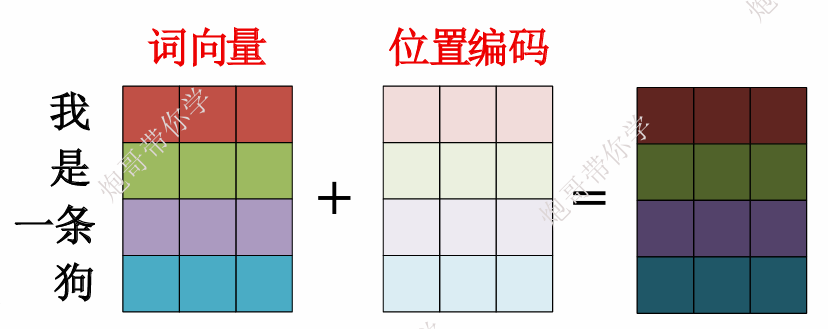

• $$\text{Input}=\text{Embedding}(Token)+\text{Positional Encoding}(Pos)$$


• 基于三角函数的编码公式，让位置编码具有周期性和相对位置推导能力

  • $d$: 词向量的维度
  • $i=0,1,...\frac{d}{2}-1$
  • $pos$:指当前token在序列中的第几个位置

  $$PE(pos,2i)=\sin \left(\frac{pos}{10000^{\frac{2i}{d}}}\right)$$

$$PE(pos,2i+1)=\cos \left(\frac{pos}{10000^{\frac{2i}{d}}}\right)$$

• 例子：“我 是 一 条 狗”位置索引 $pos=0,1,2,3$，维度 $d=3$ 时：

  • $pos=0("我")$: $0.000000,1.000000,0.000000$

  • $pos=1("是")$: $0.841471,0.540302,0.002154$

  • $pos=2("一条")$: $0.909297,-0.416147,0.004309$

  • $pos=3("狗")$: $0.141120,-0.989992,0.006463$

3.3 多头注意力机制(Multi-Head Attention)

⛵️重点

• 核心公式(Q/K/V)
• 理解掩码Mask(填充掩码Padding Mask、因果掩码Causal Mask)的作用
• 理解编码器中“多头注意力机制”
• 理解解码器中“带因果掩码的多头注意力机制”、“多头交叉注意力机制”

---

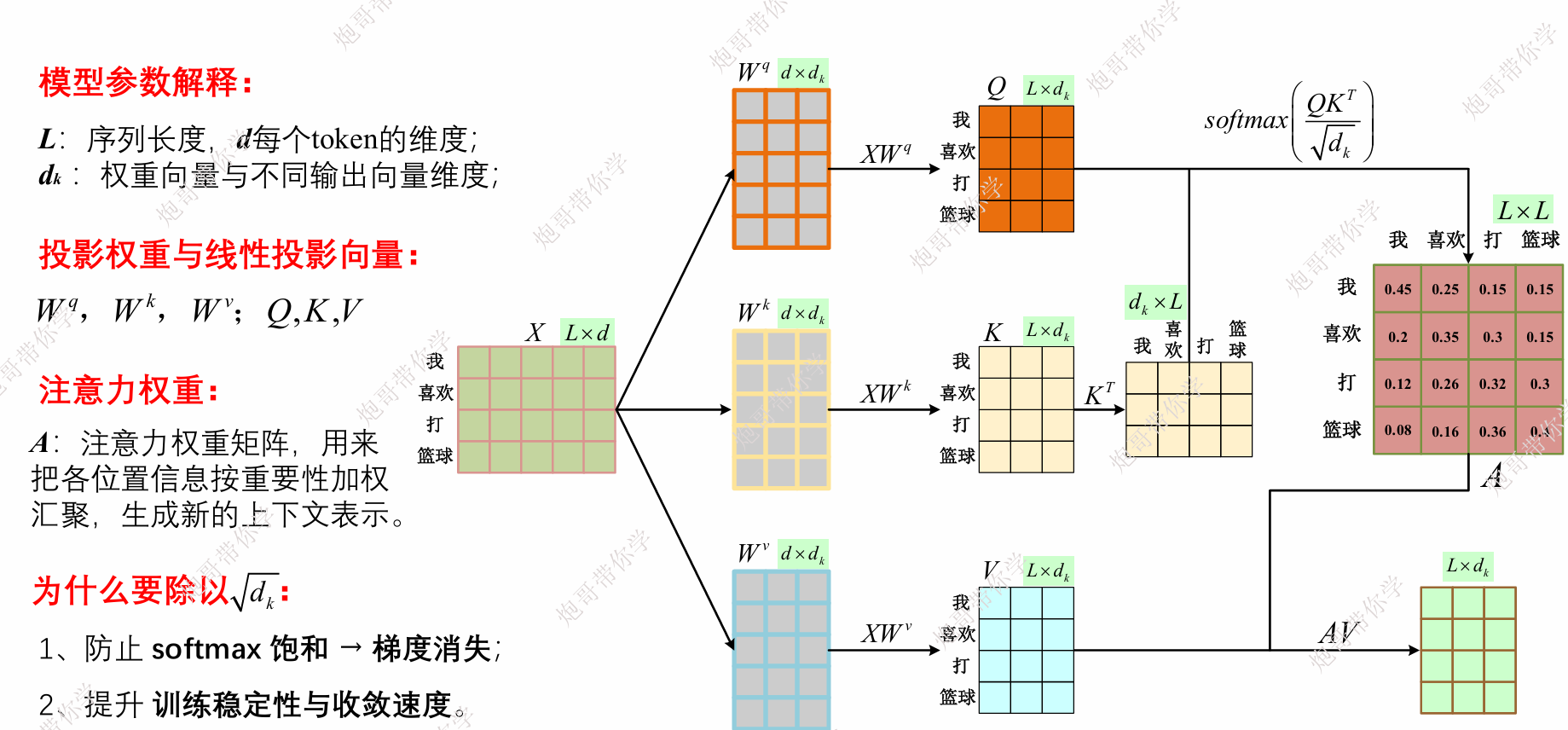

3.3.1 Attention(注意力机制)

• 核心公式：$$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$
  • $scroe=Q{K}^T$，用$Q$与$K$作点积算相似度，记为分数$score$
  • $Q$ (Query - 查询): 你手里的便利贴（“我想找关于 AI 的书”）
  • $K$ (Key - 索引): 书脊上的标签（“计算机科学”、“烹饪”、“历史”）
  • $V$ (Value - 内容): 书里的具体内容
• 为什么要有 $\sqrt{d_k}$
  • 原因： 防止点积结果过大。如果数值太大，Softmax 函数会进入“饱和区”（梯度几乎为 0），导致反向传播时梯度消失，模型练不动。
• $$\text{Softmax}(x_i)=\frac{e^{x_i}}{{\sum }_j{e}^{x_j}}$$
  • Softmax 是一个归一化函数。它把一堆杂乱无章、有正有负的“原始分数 (Logits)”，瞬间变成一套总和为 1 的“概率分布”。

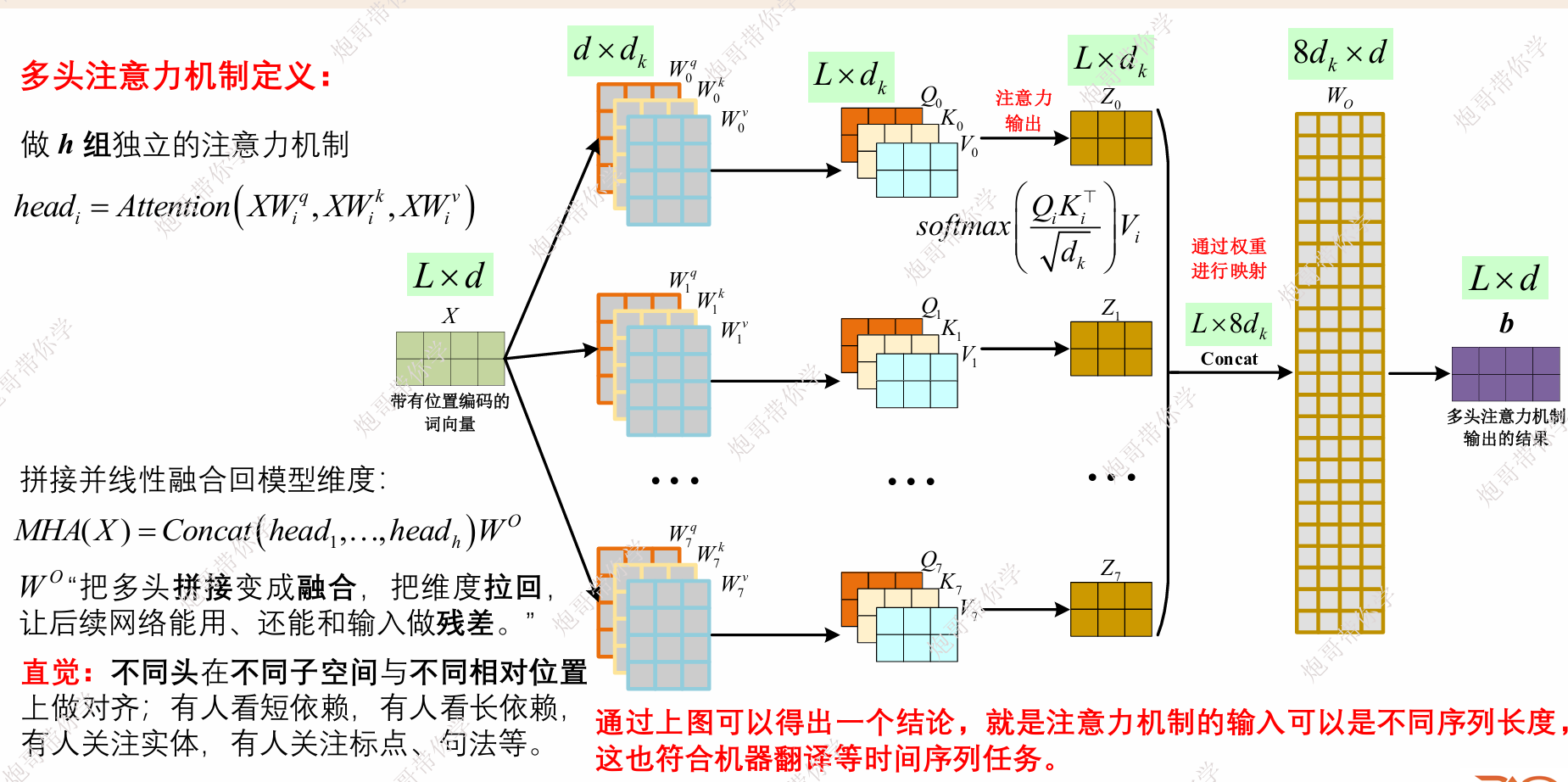

3.3.2 Multi-Head (多头)

😭 理解数据维度变换

假设 $B=32,L=10,D_{model}=512,Heads=8$。每个头维度 $d_k=512/8=64$。

1. Linear Projection ($Q,K,V$):

   • 输入 [32, 10, 512] 经过三个不同的线性层。
   • 形状不变：[32, 10, 512]。

2. Split Heads (拆头):

   • 把 512 拆成 $8\times 64$。
   • Shape: [32, 10, 8, 64]。

3. Transpose (转置):

   • 把 Heads 维度移到前面，让每个头独立计算。
   • Shape: [32, 8, 10, 64] (Batch, Heads, Seq, Dim)。

4. Attention Score:

   • $Q\times K^T$
   • Result: [32, 8, 10, 10] (注意最后是 $10\times 10$ 的矩阵，代表词与词的关系)。

5. Concat (拼接):

   • 计算完并转置回来：[32, 10, 8, 64]。
   • 拼起来：[32, 10, 512]。
   • 拼接方式：

6. Final Linear:

   • 混合各头的信息：[32, 10, 512]。

3.3.3 Mask (掩码)

😕 在 Attention 计算中，有些东西是不能看的，我们需要用 Mask 把它们的注意力分数设为 $-\infty$ (Softmax 后变成 0)

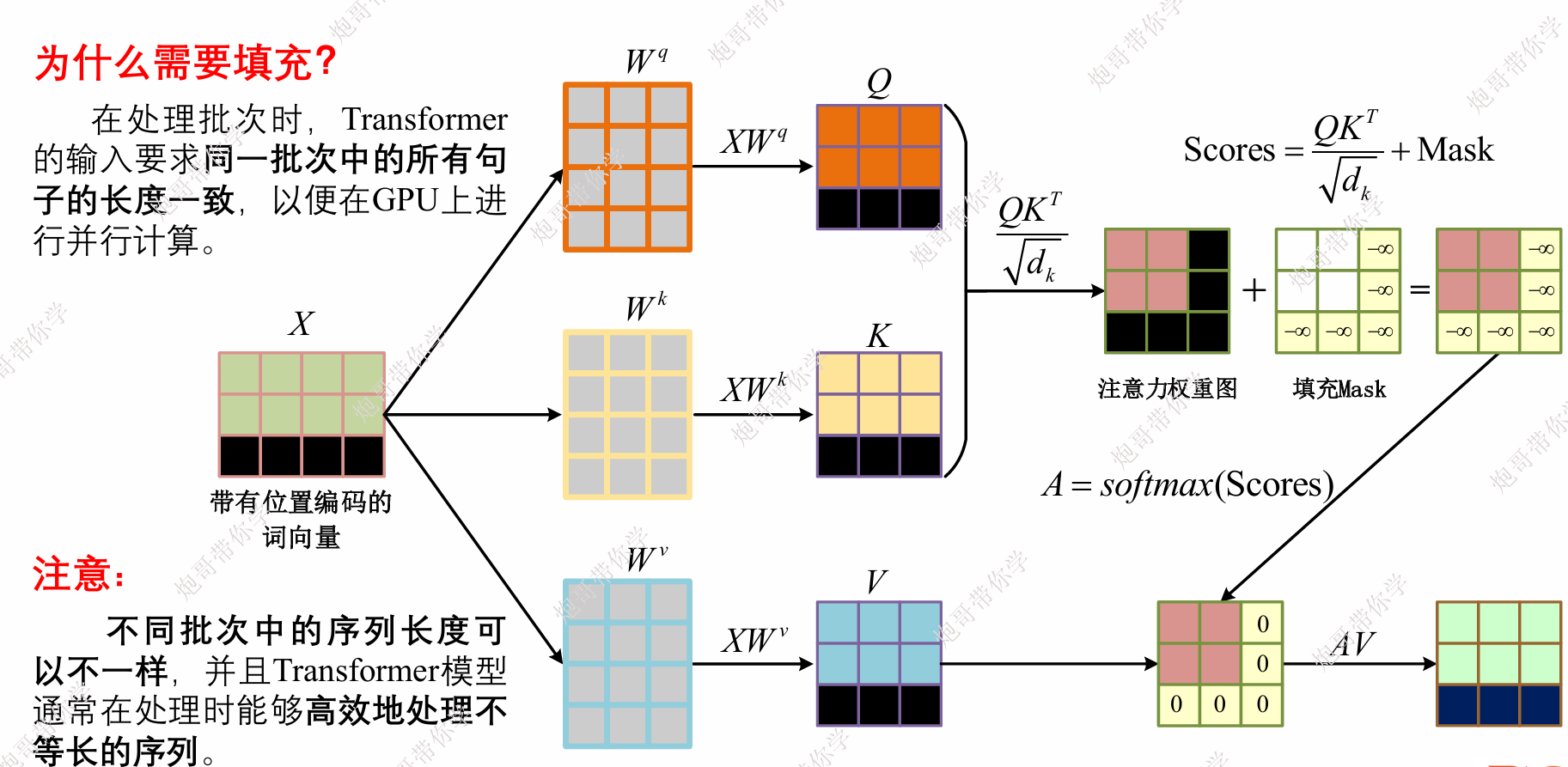

3.3.3.1 Padding Mask (填充掩码)

• 场景： 在同一批次中的所有句子的长度要求一致（token数相同），句子长短不一，短句子后面补了 0 。
• 目的： 不让 Attention 关注到这些没有意义的 0。
• 应用： Encoder 和 Decoder 都要用。

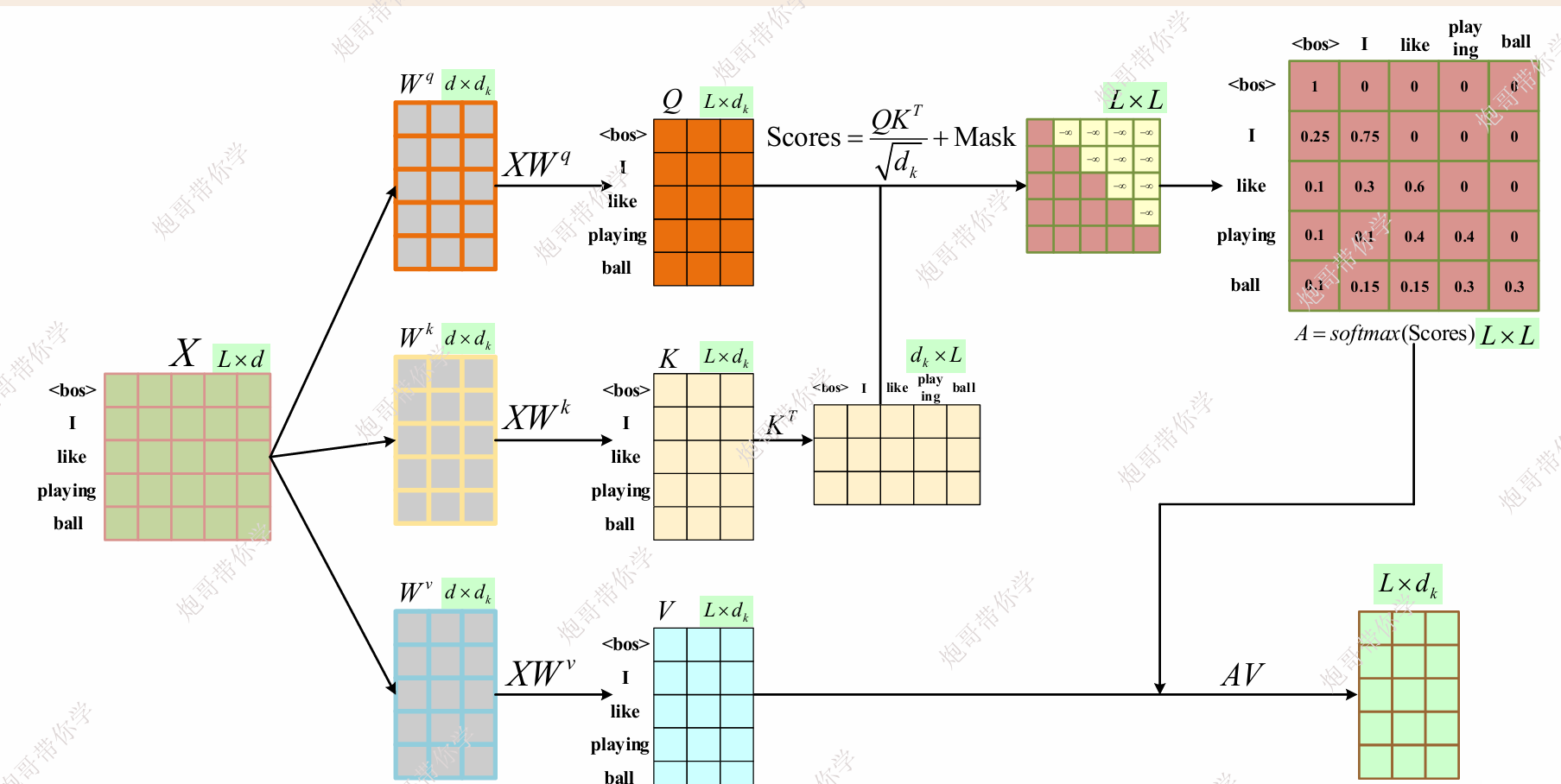

3.3.3.2 Causal Mask (因果掩码)

• 场景： 在并行计算的同时，强行保留串行的因果逻辑

• 目的： 训练 Decoder 时，预测第 $i$ 个词，只能看 $0$ 到 $i-1$ 的词，绝对不能偷看 $i+1$ 及其后面的词。

  • 训练时：我们手里拿着“标准答案”（比如整句翻译结果）。
  • 作弊风险：如果我们把标准答案一股脑喂给解码器，模型在预测第 2 个词时，如果不加掩码，它就能通过 Self-Attention 直接“偷看”到第 3 个词是什么。
  • 后果：模型会学会“抄答案”，而不是“学语法和语义”。一到考试（推理）时，没有答案可抄，模型就废了。

• 形状： 一个上三角矩阵（全为$-\infty$）。

• 应用： 仅用于 Decoder 的第一层 Attention (Masked Self-Attention)。

• **例子：**假设我们要训练模型把 “I love AI” 翻译成 “我爱AI”。

  • 标准答案 (Ground Truth): <s> 我 爱 AI <eos>

  • 解码器输入 (Decoder Input): <s> 我 爱 AI (注意向右平移了一位)

  • 当前位置	此时模型看到了什么？	掩码遮住了什么？(Future)	模型应该预测什么？
    第 0 步	<s>	我, 爱, AI (全黑掉)	我
    第 1 步	<s>, 我	爱, AI (黑掉)	爱
    第 2 步	<s>, 我, 爱	AI (黑掉)	AI
    第 3 步	<s>, 我, 爱, AI	<eos> (实际上是 Padding)

​

（1）训练过程

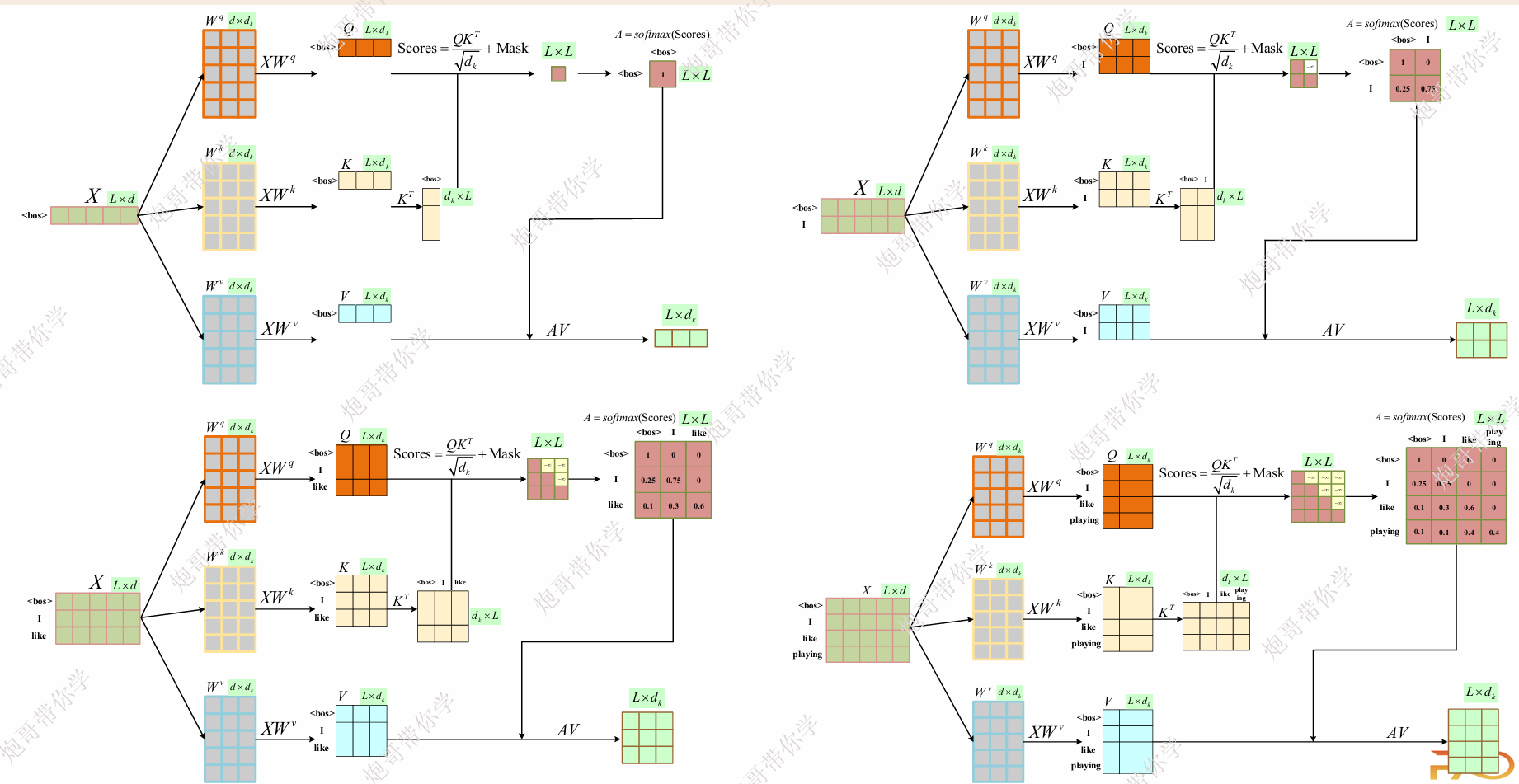

（2）推理过程

3.3.4 Cross-Attention(交叉注意力机制)

• 位于解码器的第二层
• 与注意力机制相同，唯一不同的是Q、K、V的来源
  • Q来自解码器
  • K、V来自编码器

---

❓面试常见问题

• Transformer 的解码器里有两层 Attention，有什么区别？
  • 第一层 (Masked Self-Attention): Q,K,V 都来自 Decoder 自己。加了 Causal Mask。作用是理解已生成的译文。
  • 第二层 (Cross-Attention): Q 来自 Decoder，K,V 来自 Encoder。只加 Padding Mask。作用是对齐原文和译文。

3.4 Feed-Forward Networks (FFN)(前馈神经网络)

😆如果说 Attention 是在“看”（收集上下文信息），那么 FFN 就是在“想”（消化和整合这些信息）。 它对序列中的每一个位置 (Token) 独立地进行处理，且用的是同一套参数。

（1）FFN 的结构—三明治结构

就是两层全连接层（Linear），中间夹一个非线性激活函数。

（2）FFN中的维度变化

【Transformer 的 FFN 有一个标志性的**“先膨胀，后压缩”**设计】

输入： [Batch, Seq_Len, 512] ($d_{model}$)

第一层 (膨胀): 映射到 4 倍宽度的维度。

• 维度变化：$512\to 2048$ ($d_{ff}$)
• 作用：把数据投射到高维空间，让特征更容易被区分（解缠）。

激活函数: ReLU (原始)

第二层 (压缩): 映射回原来的维度。

• 维度变化：$2048\to 512$ ($d_{model}$)
• 作用：把提取好的特征压缩回来，方便传给下一层。

输出： [Batch, Seq_Len, 512]

（3）核心公式

$$\text{FFN}(x)=\text{Activation}(x{W}_1+b_1)W_2+b_2$$

• $Activation$为激活函数，Transformer 使用的是ReLU
• $W$为权重，$b$为偏置

3.5 Add & Norm(残差连接与层归一化)

☺️一句话定义： 它俩是深度学习的“稳定器”和“高速公路”。

• Add: 建立信息直通车，防止信息在深层网络中丢失。
• Norm: 统一数据分布，让模型训练得又快又稳。

3.5.1 Add: Residual Connection (残差连接)

核心公式：$$\text{Output}=x+\text{SubLayer}(x)$$

• $x$: 上一层的原始输入（原汁原味的信息）。

• $\text{SubLayer}(x)$: 这一层计算出的新特征（Attention 或 FFN 的结果）。

上图为transformer架构中每一个Block中的最后子层，对应到上述残差连接的核心公式

• x为经过Attention后的结果
• $SubLayer(x)$为经过Feed-Forward Network (FFN) 后的结果

---

❓面试常见问题

• 残差连接为什么要相加？(Why Add?)
  • 解决梯度消失 : 在反向传播时，梯度通常是连乘的（越乘越小）。有了加法，梯度可以直接通过 $x$ 这条路（导数为 1）毫无损耗地传回前面的层。
  • 兜底机制: 如果这一层（SubLayer）学得很烂或者没用，模型可以简单地把权重设为 0，这样输出就等于 $x$（恒等映射）。这保证了加了一层至少不会比不加更差。

3.5.2 Norm: Layer Normalization (层归一化)

在计算机视觉 (CV) 里我们常用 Batch Norm，但在 自然语言处理(NLP) 里我们用 Layer Norm。

• 层归一化(Layer Norm)
  • 归一化对象：每个样本的每一层（特征维度）进行归一化
  • 计算方式：对单个样本的每一层的所有神经元进行归一化
• 核心公式：$$\text{LayerNorm}(x)=\frac{x-\mu }{\sigma +ϵ}\cdot \gamma +\beta$$
  • $\mu$ (均值): 这一个词向量里 512 个数的平均值。
  • **$\sigma$ **(方差): 这一个词向量里 512 个数的标准差。
  • $ϵ$: 一个极小的数，防止除以 0。

---

❓面试常见问题

• Batch Norm和Layer Norm的区别是什么？
  • 简单来说：Batch Norm (BN) 是“竖着切”（对一个特征），Layer Norm (LN) 是“横着切”（对所有特征）。

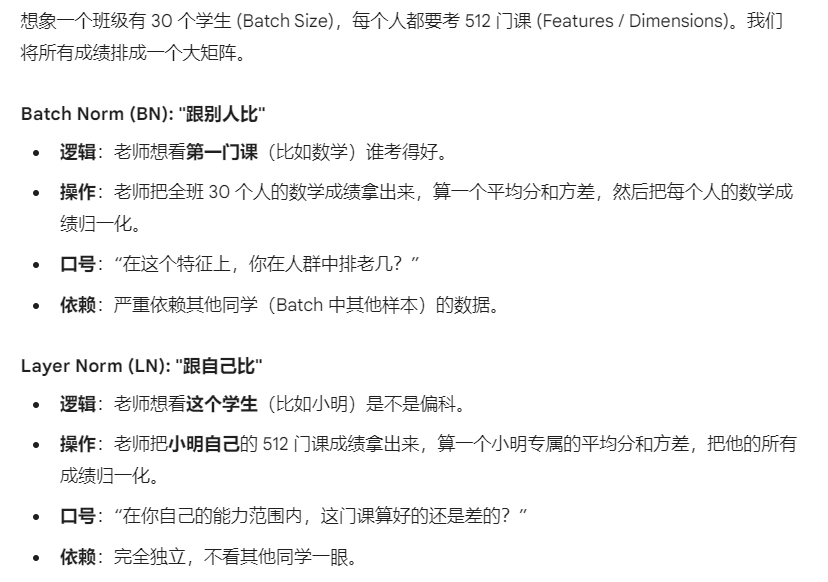

  • 用学生的考试成绩来直观比喻

3.6 整体架构

😴重点

• 以输入数据[32, 10]且词嵌入向量维度为512为例，疏通整个架构中数据的维度变化
• Block是什么？

---

一个Block由三部分组成：Attention + FFN + Add & Norm

• ​Encoder Block

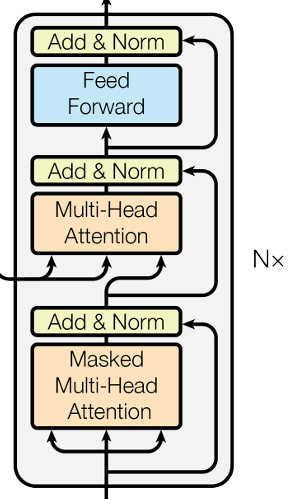

• Decoder Block

1️⃣Encoder Block (2 个子层) [它是用来“理解”输入的]

• Sub-layer 1: Multi-Head Self-Attention + Add & Norm

• Sub-layer 2: Feed-Forward Network (FFN) + Add & Norm

2️⃣Decoder Block (3 个子层) [它是用来“生成”输出的]

• Sub-layer 1: Masked Self-Attention + Add & Norm

  • 注意：这里带 Mask，防偷看。

• Sub-layer 2: Cross-Attention + Add & Norm

  • 注意：这里连接 Encoder 的输出 (K, V)。

• Sub-layer 3: Feed-Forward Network (FFN) + Add & Norm
