《Python实现Thorlabs_HDR50步进电机+PM100USB光功率计联合控制系统》
·
一、项目背景
在光学实验（如激光测量、角度扫描、光强分布测试等）中，经常需要实现：
👉 “角度控制 + 光强采集”同步进行
因此设计了一个自动化系统，实现：
✅ 步进电机控制角度
✅ 光功率计实时采集光强
✅ 自动记录 CSV 数据
✅ 多次采样提高精度
二、系统架构
整个系统由三部分组成：
1️⃣ 电机控制模块（HDR50）
- 基于 Thorlabs Kinesis SDK
- 控制角度旋转
2️⃣ 光强采集模块（PM100USB）
- 使用 Thorlabs 光功率计
- DLL 调用（ctypes）
3️⃣ 主控制程序
- 控制扫描流程
- 数据采集 + 存储
三、系统流程
整体代码逻辑如下：
四、主程序代码解析
📌 核心控制代码
import csv import time from hdr50_controller import HDR50Controller from power_meter import ThorlabsPowerMeter
📌 参数配置
SAMPLES_PER_ANGLE = 3 # 每个角度采样次数 CSV_FILE = "scan_data.csv"
👉 说明：
- 多次采样可以降低噪声
- 建议 ≥3 次
📌 初始化 CSV
with open(CSV_FILE, mode='w', newline='') as f:
writer = csv.writer(f)
header = ["Index", "Angle"]
for i in range(SAMPLES_PER_ANGLE):
header.append(f"Power{i+1}_uW")
writer.writerow(header)
生成类似：
| Index | Angle | Power1 | Power2 | Power3 |
|---|
📌 初始化设备
motor = HDR50Controller("40344804")
pm = ThorlabsPowerMeter(wavelength_nm=633.0)
📌 设置电机参数
motor.set_velocity(5, 5)
👉 含义：
- 最大速度：5 deg/s
- 加速度：5 deg/s²
📌 扫描逻辑（核心）
for angle in range(30, 361, 5):
motor.move_to(angle)
time.sleep(0.7) # 等待稳定
👉 说明：
- 从 30° 扫到 360°
- 步长 5°
📌 光强采样
powers = []
for _ in range(SAMPLES_PER_ANGLE):
power = pm.read_power()
powers.append(power)
time.sleep(0.1)
👉 关键点：
- 防止连续读取导致数据抖动
- 加入采样间隔
📌 数据写入
with open(CSV_FILE, mode='a', newline='') as f:
writer = csv.writer(f)
writer.writerow([index, angle] + powers)
五、电机控制类解析（HDR50Controller）
📌 初始化设备
DeviceManagerCLI.BuildDeviceList()
self.device = BenchtopStepperMotor.CreateBenchtopStepperMotor(self.serial)
👉 使用 Thorlabs 官方 SDK
📌 启动设备
self.channel.StartPolling(250)
self.channel.EnableDevice()
📌 移动控制
def move_to(self, angle):
self.channel.MoveTo(Decimal(angle), 60000)
👉 精确角度控制（单位：度）
📌 扫描封装（高级用法）
def step_scan(self, start, end, step, delay=0.5, callback=None):
👉 支持回调函数（非常关键！）
例如：
def collect(angle):
print("采集数据")
motor.step_scan(0, 360, 5, callback=collect)
六、光强采集类解析（重点！）
📌 DLL加载
self.tlpm = ctypes.cdll.LoadLibrary("TLPM_64.dll")
👉 注意：
- 必须安装 Thorlabs 驱动
- 或指定路径
📌 自动设备查找
self.tlpm.TLPM_findRsrc(0, ctypes.byref(count))
📌 初始化设备
self.tlpm.TLPM_init(device_address, ...)
⭐ 核心优化：稳定处理
for _ in range(5):
self.tlpm.TLPM_measPower(...)
time.sleep(0.3)
👉 作用：
🚨 丢弃前几次不稳定数据（非常关键）
📌 光强读取
return power_W.value * 1e6
👉 单位转换：
- W → μW
七、系统整体代码

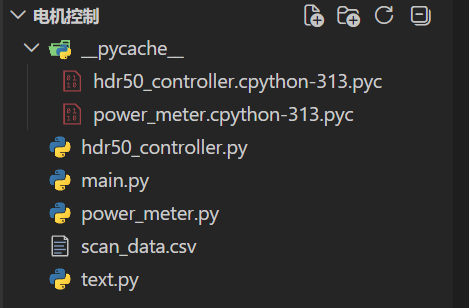

使用VSCode编辑器打开：文件整体架构如下
main.py如下
import csv
import time
from hdr50_controller import HDR50Controller
from power_meter import ThorlabsPowerMeter
# ===== 参数 =====
SAMPLES_PER_ANGLE = 3 # 每个角度采样次数
CSV_FILE = "scan_data.csv"
# ===== 初始化 CSV（写表头）=====
with open(CSV_FILE, mode='w', newline='') as f:
writer = csv.writer(f)
# 表头
header = ["Index", "Angle"]
for i in range(SAMPLES_PER_ANGLE):
header.append(f"Power{i+1}_uW")
writer.writerow(header)
print("📄 CSV 文件已创建")
# ===== 初始化设备 =====
motor = None
pm = None
try:
motor = HDR50Controller("40344804")
pm = ThorlabsPowerMeter(wavelength_nm=633.0)
motor.set_velocity(5, 5)#加速度和最大速度
# motor.home()
index = 0
# ===== 扫描 =====
for angle in range(30, 361, 5): # 0~360;1步
motor.move_to(angle)
# 等待稳定（建议保留）
time.sleep(0.7)#700ms
# ===== 多次采样 =====
powers = []
for _ in range(SAMPLES_PER_ANGLE):
power = pm.read_power()
powers.append(power)
time.sleep(0.1) # 防止连续读取太快
# ===== 打印 =====
print(f"👉 角度: {angle:>3}° | 数据: {powers}")
# ===== 实时写入 CSV =====
with open(CSV_FILE, mode='a', newline='') as f:
writer = csv.writer(f)
writer.writerow([index, angle] + powers)
index += 1
except Exception as e:
print(f"\n❌ 实验出错: {e}")
finally:
if motor:
motor.close()
if pm:
pm.close()
print("🔌 设备已安全关闭")hdr50_controller.py
import sys
import time
import clr
sys.path.append(r"C:\Program Files\Thorlabs\Kinesis")
# type: ignore
clr.AddReference("Thorlabs.MotionControl.DeviceManagerCLI")
clr.AddReference("Thorlabs.MotionControl.GenericMotorCLI")
clr.AddReference("Thorlabs.MotionControl.Benchtop.StepperMotorCLI")
from Thorlabs.MotionControl.DeviceManagerCLI import DeviceManagerCLI
from Thorlabs.MotionControl.Benchtop.StepperMotorCLI import BenchtopStepperMotor
from System import Decimal
class HDR50Controller:
def __init__(self, serial_number, channel_id=1):
self.serial = serial_number
DeviceManagerCLI.BuildDeviceList()
self.device = BenchtopStepperMotor.CreateBenchtopStepperMotor(self.serial)
self.device.Connect(self.serial)
time.sleep(1)
self.channel = self.device.GetChannel(channel_id)
self.channel.StartPolling(250)
time.sleep(1)
self.channel.EnableDevice()
time.sleep(1)
# ⭐ 初始化参数（必须）
self.channel.WaitForSettingsInitialized(10000)
if not self.channel.IsSettingsInitialized():
raise Exception("Settings not initialized")
self.channel.LoadMotorConfiguration(self.serial)
self.channel.SetSettings(self.channel.MotorDeviceSettings, True, False)
print("✅ 设备初始化完成")
# ===== 设置速度 =====
def set_velocity(self, max_vel, acc):
self.channel.SetVelocityParams(Decimal(max_vel), Decimal(acc))
print(f"⚙️ 速度设置: {max_vel} deg/s, 加速度: {acc} deg/s²")
# ===== 回零 =====
def home(self):
print("🏠 回零中...")
self.channel.Home(60000)
print("✅ 回零完成")
# ===== 移动到指定角度 =====
def move_to(self, angle):
print(f"➡️ 移动到 {angle} deg")
self.channel.MoveTo(Decimal(angle), 60000)
# ===== 获取当前位置 =====
def get_position(self):
return float(self.channel.Position)
# ===== 步进扫描（核心函数）=====
def step_scan(self, start, end, step, delay=0.5, callback=None):
"""
start: 起始角度
end: 终止角度
step: 步长（比如1度）
delay: 每步等待时间
callback: 采集函数（你自己的数据采集）
"""
angle = start
while angle <= end:
self.move_to(angle)
time.sleep(delay)
print(f"📡 当前角度: {angle}")
# 👉 调用你的采集函数
if callback:
callback(angle)
angle += step
# ===== 关闭设备 =====
def close(self):
self.channel.StopPolling()
self.device.Disconnect()
print("🔌 设备已断开")power_meter.py
import time
import ctypes
# ==========================================
# 终极稳定版：光强探测器类 (带自动丢弃不稳定数据功能)
# ==========================================
class ThorlabsPowerMeter:
def __init__(self, wavelength_nm=633.0):
print("🔌 正在连接光强探测器...")
# 1. 加载 DLL
try:
self.tlpm = ctypes.cdll.LoadLibrary("TLPM_64.dll")
except OSError:
try:
self.tlpm = ctypes.cdll.LoadLibrary(r"C:\Program Files\IVI Foundation\VISA\Win64\Bin\TLPM_64.dll")
except OSError:
raise Exception("❌ 找不到 TLPM_64.dll！")
# 2. 查找并初始化设备
count = ctypes.c_uint32(0)
self.tlpm.TLPM_findRsrc(0, ctypes.byref(count))
if count.value == 0:
raise Exception("❌ 没有找到光强探测器。")
buffer = ctypes.create_string_buffer(256)
self.tlpm.TLPM_getRsrcName(0, 0, buffer)
device_address = buffer.value
self.handle = ctypes.c_uint32(0)
status = self.tlpm.TLPM_init(device_address, ctypes.c_uint16(1), ctypes.c_uint16(1), ctypes.byref(self.handle))
if status != 0:
raise Exception(f"❌ 初始化失败，错误码: {status}")
# 3. 设置波长
self.set_wavelength(wavelength_nm)
# ==================================================
# ⭐ 核心修复：添加硬件稳定期（抛弃初期的垃圾数据）
# ==================================================
print("⏳ 正在等待硬件自动量程匹配与数据稳定 (约 1.5 秒)...")
# 连续读取并丢弃 5 次数据，每次间隔 0.3 秒
for _ in range(5):
power_W = ctypes.c_double(0.0)
self.tlpm.TLPM_measPower(self.handle, ctypes.byref(power_W))
time.sleep(0.3)
print("✅ 探测器已完全稳定就绪！\n")
def set_wavelength(self, wl_nm):
"""设置探测器的校准波长"""
status = self.tlpm.TLPM_setWavelength(self.handle, ctypes.c_double(wl_nm))
if status == 0:
print(f"🌈 波长已设置为: {wl_nm} nm")
else:
print(f"⚠️ 设置波长失败，错误码: {status}")
def read_power(self):
"""
读取当前光强
:return: 光强值，单位 微瓦 (uW)
"""
power_W = ctypes.c_double(0.0)
self.tlpm.TLPM_measPower(self.handle, ctypes.byref(power_W))
# 转换为微瓦
return power_W.value * 1e6
def close(self):
"""关闭设备"""
if hasattr(self, 'handle') and self.handle.value != 0:
self.tlpm.TLPM_close(self.handle)
print("🔌 光强计连接已安全关闭。")
# ==========================================
# 单独测试代码
# ==========================================
# if __name__ == "__main__":
# pm = None
# try:
# # 当执行这行代码时，系统会自动把前几组跳动的数据吃掉
# pm = ThorlabsPowerMeter(wavelength_nm=633.0)
# print("🚀 开始正式读取光强数据 (连续读取 5 次)...")
# print("-" * 45)
# for i in range(1, 20):
# power_val_uW = pm.read_power()
# print(f"👉 第 {i:2d} 次正式读取: 当前光强 = {power_val_uW:.3f} uW")
# time.sleep(0.1)
# print("-" * 45)
# print("🎉 测试完毕！")
# except Exception as e:
# print(f"\n⚠️ 异常:\n{e}")
# finally:
# if pm is not None:
