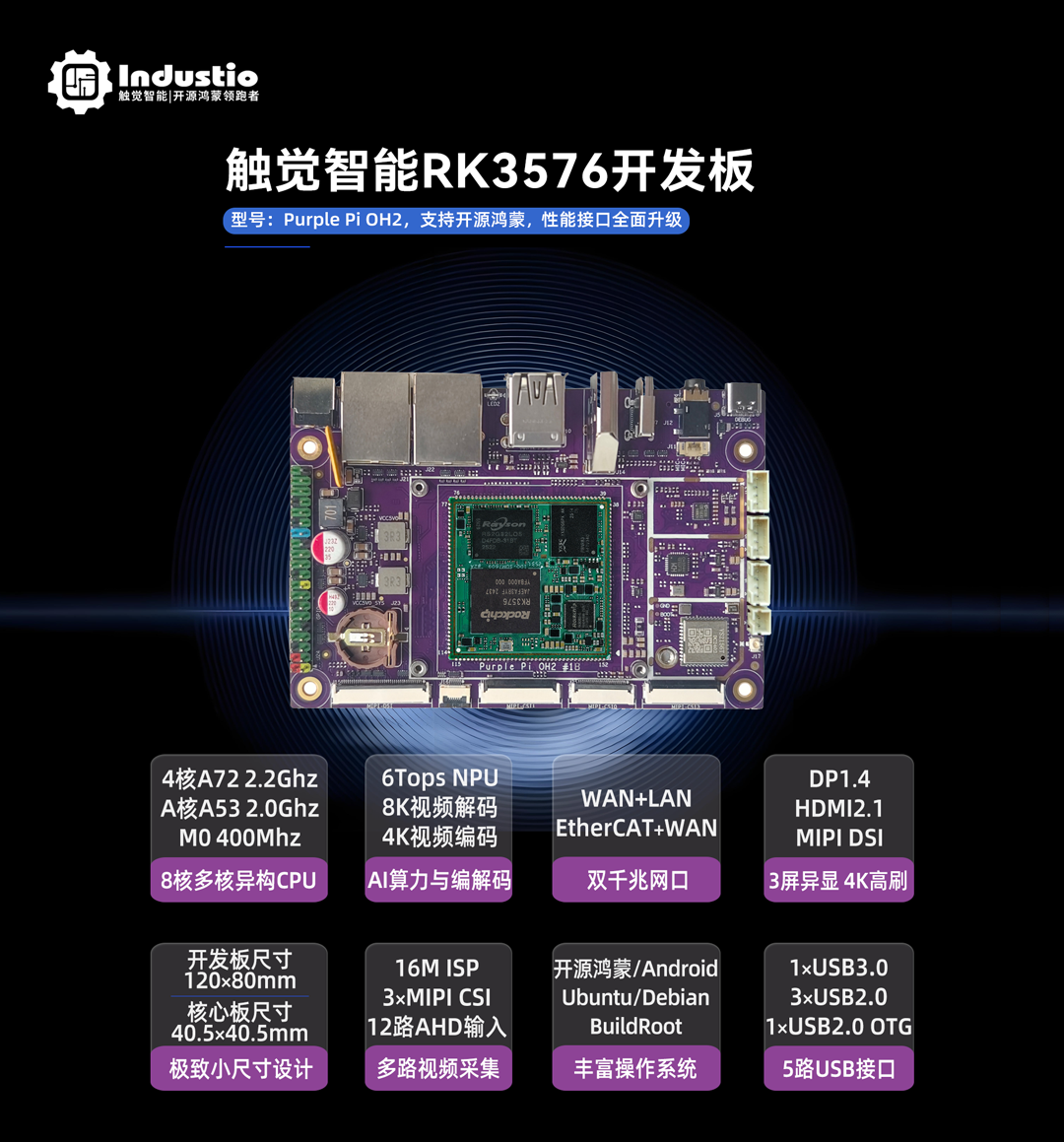

覆盖RK3562/RK3568/RK3576/RK3588等主流瑞芯微平台，深入讲解通用底层原理。本教程基于触觉智能 RK3576开发板(Purple Pi OH)进行实操演示，图文结合+真实操作，?零基础也能轻松掌握分区避坑要点。

前言：为什么RK设备离不开分区知识？

玩过瑞芯微开发板、行业平板、工控盒子、AI摄像头的朋友，大概率踩过这些坑：

1.改完固件分区后板子黑屏、卡Logo、无法进系统；

2.OTA升级失败、恢复模式进不去；

3.userdata空间不够，不知道怎么扩容；

4.分不清GPT分区和老式CMDLINE分区，烧录镜像地址错乱。

所有问题根源，都指向RK平台的分区总控文件——parameter.txt。
它是整个存储（eMMC/NANDFlash）的“地图”，U-Boot、内核、升级工具全部依靠这份文件定位镜像位置。本文基于瑞芯微官方分区规范文档，完整拆解RK分区体系、parameter字段、两种分区格式、全分区功能与开发避坑指南。

核心中枢：parameter.txt文件全解析

• 文件基础约束

•作用：定义固件版本、硬件机型、内核启动参数、完整存储分区表；

•大小上限：最大64KB，不可超限；

•存储特性：GPT模式下不会烧录进 eMMC/NAND，仅工具解析生成分区表；传统CMDLINE模式会单独存parameter分区；

•兼容性：全系列RK 芯片涵盖比如RK3362/RK3566/RK3568/RK3576通用逻辑，仅机器型号参数不同。

• parameter关键字段逐行解读（GPT标准模板）

FIRMWARE_VER:9.0MACHINE_MODEL:RK3326MACHINE_ID:007MANUFACTURER:RK3326MAGIC:0x5041524BATAG:0x00200800MACHINE:3326CHECK_MASK:0x80PWR_HLD:0,0,A,0,1TYPE:GPTCMDLINE:mtdparts=rk29xxnand:xxx(分区定义)uuid:system=af01642c-9b84-11e8-9b2a-234eb5e198a0

字段	作用&修改规则
FIRMWARE_VER	固件版本号，升级工具识别，十进制X.X格式
MACHINE_MODEL/MACHINE_ID	机型标识，OTA校验固件与设备是否匹配，项目自定义
MAGIC/CHECK_MASK	固定值，严禁修改，用于工具兼容校验
ATAG/MACHINE	内核底层匹配参数，MACHINE和芯片一一对应（RK3326填3326、RK3588填3588），不可随意改动
PWR_HLD	电源保持GPIO配置，控制开机供电逻辑，按需调整
TYPE	分区类型：GPT（新平台推荐）/无TYPE=传统CMDLINE分区
uuid:system	GPT专属，根文件系统唯一标识，内核挂载必备
CMDLINE	两大核心：串口配置、mtdparts 分区表（全文重点）

• mtdparts分区语法：看懂地址与大小

示例片段：0x00002000@0x00004000(uboot)

1.0x00002000：分区扇区大小；

2.@0x00004000：分区起始扇区LBA地址；

3.(uboot)：分区名称；

4.单位统一：1sector=512字节
换算示例：0x2000扇区=8192个扇区×512B =4MB。

• 分区硬性规范（开发必遵守）

1.对齐要求：分区起始、大小必须是32KB（64扇区）整数倍；sparse =镜像建议4MB对齐；

2.兼容标识：所有RK平台统一使用rk29xxnand作为存储标识；

3.扩容规则：GPT模式最后一个分区加:grow，自动占用存储剩余全部空间（通常给userdata）；传统分区无grow标识，固定大小。

两大分区模式：GPT vs 传统CMDLINE分区

目前RK新SDK（Android9及以上、RK35xx全系）默认GPT分区，老式NAND设备仍在用CMDLINE，两者核心差异一目了然：

• 核心区别对照表

对比项	GPT 分区（推荐）	传统 CMDLINE 分区（老旧方案）
TYPE 标识	配置TYPE:GPT	无 TYPE 字段
userdata	末尾加userdata:grow自动扩容	固定扇区大小，剩余空间浪费
UUID	必须配置 system 分区 uuid	无需 UUID
parameter 存储	不写入 Flash，工具动态生成分区表	单独划分 parameter 分区烧录文件
地址映射	eMMC/NAND 逻辑地址完全一致	eMMC 前 4MB 为 loader 保留，分区地址自动偏移 0x2000 扇区；NAND 地址无偏移
兼容性	标准 EFI 分区，适配现代 U-Boot-next	即将淘汰，新版 uboot 不再原生支持
稳定性	分区表磁盘首尾双备份，不易损坏	分区表仅存内存，异常断电易丢失

• 地址偏移大坑（90% 新手出错点）

•GPT模式：parameter写多少扇区，Flash实际烧录就是多少扇区，eMMC/NAND统一；

•传统CMDLINE+eMMC：uboot定义0x2000，实际烧录地址=0x4000（前4MB存放loader）；

•传统CMDLINE+NAND：地址无偏移，定义0x2000即实际0x2000。

全分区功能详解：从引导到用户数据完整链路

RK分区按启动顺序分为前级固件分区、系统核心分区、数据分区三大类，启动顺序：MaskROM→Loader→U-Boot→Trust→Boot→Android系统。

• 第一类：前级固件分区（Recovery之前，底层启动必备）

1.uboot（4MB标准）
二级引导程序，初始化DDR、Flash、串口，读取parameter加载内核，刷机、升级模式入口。

2.trust（ATF）
安全固件，ARM可信执行环境，处理加密、安全启动、DRM密钥校验。

3.misc
指令标记分区，无文件系统；U-Boot读取misc标识判断是否进入Recovery、恢复出厂、PCBA测试模式。

4.dtb/dtbo
dtb：基础设备树，描述CPU、串口、存储硬件；dtbo：设备树覆盖，扩展外设（屏幕、摄像头、GPIO）。

5.vbmeta
Android AVB2.0校验分区，验证boot/system镜像完整性，防篡改，校验失败无法开机。

6.security
安全密钥存储区，存放序列号、加密证书、硬件唯一密钥，只读不可随意擦除。

• 第二类：系统核心分区（系统运行、升级恢复）

1.boot
正常启动内核分区，包含Linux Kernel+ramdisk根文件系统，设备启动核心。

2.recovery
恢复系统分区，独立小型Android，负责OTA升级、清除userdata、修复系统。

3.backup
系统备份分区，存放关键镜像备份，升级异常时回滚修复。

4.cache
系统缓存分区，APP缓存、升级临时文件，恢复出厂常格式化此分区。

5.system
Android系统根目录，系统框架、系统APP、底层服务，只读分区，OTA核心更新对象。

6.vendor
厂商硬件适配层，驱动、硬件HAL、厂商定制组件，Android10以上系统强制独立分区。

7.oem
厂商自定义分区，存放自有应用、配置、logo资源，刷机可保留自定义数据。

8.metadata
加密元数据分区，用户数据加密、存储权限管理，Android高版本必备。

9.frp
工厂复位保护分区，存储防恢复锁定信息，设备出厂绑定校验。

• 第三类：用户数据分区（userdata）

userdata:grow（GPT专属）
存放APP、用户账号、照片、文件、应用数据；grow标识自动占用存储剩余空间，恢复出厂会清空此分区。示波器验证PWM引脚是否有 38KHz 载波输出

• 分区布局硬性规范（官方标准）

1.uboot/trust/misc/dtb/vbmeta/security全部放在recovery之前；

2.新增硬件自定义分区，若涉及U-Boot读写，必须前置到recovery；

3.userdata固定为最后一个分区，GPT开启自动扩容。

高频踩坑点与实操总结&视频演示

1.修改分区后黑屏卡Logo
原因：分区地址错位、大小未32KB对齐、GPT缺少uuid、TYPE格式写错；
解决：核对扇区对齐，GPT必须添加TYPE:GPT 与 system uuid。

2.OTA升级失败，无法进入Recovery
排查misc分区镜像是否烧录、recovery分区大小不足、parameter机型ID不匹配。

3.userdata空间不足
GPT模式确认末尾添加:grow；传统分区需手动扩大扇区数值，重新打包固件。

4.NAND与eMMC镜像混用烧录错乱
区分分区模式：GPT地址无偏移，传统eMMC存在4MB偏移，不要跨存储介质混用parameter。

5.parameter文件过大
限制64KB，删减无用注释、精简CMDLINE冗余参数，避免工具解析失败。

6.实操新项目、新芯片（RK3566/3568/3588/RV1136）统一使用GPT分区，兼容性、稳定性最优；

7.修改parameter前备份原始文件，分区扇区修改后必须重新打包update.img全量固件；

8.分区遵循启动顺序：底层固件在前，系统分区居中，userdata放最后；

9.魔数MAGIC、CHECK_MASK、MACHINE芯片匹配参数禁止修改，否则设备无法启动。
