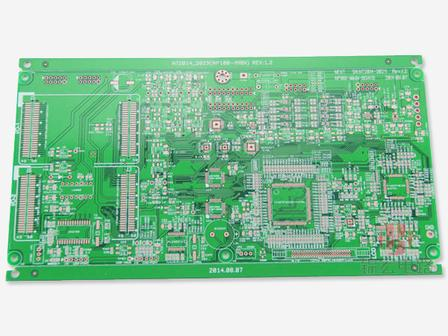

PCB（印制电路板）被誉为 “电子产品之母”，是所有电子设备实现电气互联的基础载体，广泛应用于 AI 服务器、新能源汽车、通信设备、消费电子、工业控制等领域。伴随全球算力基础设施爆发，AI 服务器对高多层、高速、高密度 PCB 需求持续攀升；与此同时，人工智能技术反向渗透 PCB 全产业链，重塑设计、生产质检、工艺管控、工厂运营全流程，推动传统 PCB 制造业由劳动密集型、经验驱动模式，转向数据驱动的精密智能制造时代。

一、行业痛点：传统 PCB 产业遭遇发展瓶颈

PCB 制造工序冗长，包含钻孔、电镀、蚀刻、压合、阻焊、检测数十道流程，兼具流程制造与离散制造双重特征，长期面临多重难题：

1. 设计周期漫长：高端高速板、HDI 板布线高度复杂，人工布局布线耗时久，信号完整性、散热、EMI 干扰问题依靠大量迭代调试；传统 DFM 检查只能依据固定规则，难以预判量产潜在缺陷。
2. 质检成本居高不下：传统 AOI 依靠固定阈值识别缺陷，面对微米级线路，误报率高，大量依赖人工复判；微小开路、短路、铜箔缺口等缺陷容易漏检，直接影响终端产品可靠性。
3. 工艺依靠经验：蚀刻、电镀、回流焊参数依赖老师傅经验，良率波动大；设备故障被动维修，突发停机造成产线损失。
4. 订单模式转变：当下市场呈现多品种、小批量、短交期特征，传统人工排产、换线效率低下，难以灵活响应市场需求。

而 AI 技术凭借深度学习、机器视觉、强化学习、时序预测能力，精准直击上述痛点，打通 PCB 产业数字化转型堵点。

二、全链路落地：AI 在 PCB 行业核心应用场景

1. PCB 前端设计：AI 赋能 EDA，大幅缩短研发周期

传统硬件工程师需要花费大量时间手动布局、反复布线。如今生成式 AI 与 EDA 工具深度融合，成为硬件设计新助手。

• 智能自动布局布线：基于强化学习算法，AI 综合信号阻抗、串扰、散热、空间约束自动生成多种布线方案，兼顾高速信号完整性，多层服务器 PCB 设计周期可缩短 40% 以上。
• AI-DFM 智能预判：自动解析 Gerber、ODB++ 设计文件，提前识别线宽线距违规、钻孔干涉、电镀风险，在打板前规避可制造性问题，减少样板报废。
• 仿真加速优化：AI 神经网络替代耗时电磁仿真，快速完成 SI/PI 热仿真分析，定位 PCB 热点区域、信号干扰隐患。

2. 生产质检：AI 视觉检测成为品质管控核心

这也是当前 PCB 行业落地最成熟的 AI 场景。

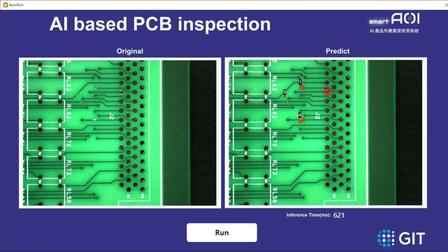

传统 AOI 依靠预设规则，面对新材料、新型板材适应性差。搭载深度学习的 AI-AOI 系统，通过学习海量良品、不良样本，自主识别各类缺陷：短路、开路、缺口、针孔、焊桥、虚焊、铜渣等。

• 检出精度提升至微米级别，缺陷识别准确率可达 99%；
• 显著降低误报率，减少人工复检工作量；
• 自动分类缺陷类型，追溯缺陷产生工序，为工艺优化提供数据支撑。

除外观检测外，AI 辅助 AXI X 射线检测，识别 BGA 底部焊点空洞、分层等肉眼无法观测的内部缺陷，适配高端服务器板、IC 载板品质要求。

3. 制程与设备智能优化

PCB 电镀、蚀刻、压合等工序参数微小变化就会造成良率波动。AI 采集产线传感器温度、速度、电流、压力数据，持续优化工艺参数，稳定良率，降低药水、能耗消耗。 同时预测性维护落地：通过时序模型分析钻机、曝光机、电镀线运行数据，提前预判钻头磨损、设备老化，将被动抢修转变为主动维护，减少非计划停机。

4. 工厂运营与智能排产

AI 结合 MES 制造执行系统，整合订单、物料、产能、设备状态数据，实现智能排产，快速切换工单；智能仓储搭配 AI 视觉完成物料识别、防错上料，提升 PCB 工厂柔性生产能力。

三、双向机遇：算力浪潮拉动高端 PCB 需求，AI 改造制造能力

当前产业存在双向赋能关系： 一方面，大模型、AI 服务器持续扩容，拉动高多层高速 PCB、低损耗板材、IC 载板需求，PCB 行业增长逻辑从低价竞争转向高端精密制造；AI 算力硬件对 PCB 线路精度、阻抗控制、可靠性提出前所未有的高标准。 另一方面，严苛的制造标准倒逼 PCB 企业拥抱 AI。想要稳定量产高阶 PCB，单纯依靠人工经验已经无法满足微米级工艺管控需求，AI 成为头部工厂的 “标配竞争力”。

行业调研显示，国内超 7 成 PCB 企业已经试点 AI 相关应用，但仅有少数企业实现全流程规模化落地。中小工厂普遍面临样本数据不足、算法适配成本高、缺乏工业 AI 人才等挑战。

四、挑战与未来发展趋势

当前主要挑战

1. 高质量工业数据集稀缺：PCB 缺陷样本收集难度大，不同板材、工艺、产品缺陷特征差异大，模型泛化能力受限；
2. 落地成本门槛：AI 设备、边缘算力、产线改造投入较高，中小企业导入压力大；
3. 技术融合壁垒：AI 算法工程师与 PCB 工艺工程师存在认知鸿沟，模型需要深度结合行业工艺 Know-how；
4. 数据孤岛问题：工厂内部设备、MES、检测系统数据不通，难以发挥 AI 全链路优化价值。

未来发展方向

1. 行业专用 PCB 大模型兴起：针对线路检测、工艺优化、设计评审训练垂直行业大模型，降低企业使用门槛；
2. 数字孪生 + AI 闭环制造：搭建 PCB 产线数字孪生，AI 实时仿真、预测生产状态，形成 “检测 - 分析 - 优化 - 执行” 闭环；
3. 轻量化边缘 AI 普及：AI 推理部署在产线本地设备，无需云端，满足工厂实时检测、数据安全需求；
4. 国产 AI 视觉、EDA 工具加速替代：依托本土庞大 PCB 产业集群，自主工业 AI 方案持续成熟。

结语

人工智能正在重塑 PCB 产业的底层竞争力。短期来看，AI 是提升良率、降低成本、缩短交期的工具；长期来看，AI 将重构 PCB 设计范式、制造工艺体系。在 AI 服务器带动高端 PCB 需求的时代浪潮下，率先完成智能化改造、打通 AI 全流程应用的企业，将在高端市场竞争中占据优势。 从一块电路板的智能设计，到产线上微米级的智能检测，AI 与 PCB 的融合，正在书写电子基础制造业转型升级的全新篇章。
