Matplotlib是Python的绘图模块，他与Numpy，Pandas等配合使用，类似于MATLAB 的绘图工具
Matplotlib是一个基础工具，后面所介绍的seanborn等都是基于这个模块实现

有很多方法，可以直接参考官网
官网：https://matplotlib.org/index.html(https://matplotlib.org/index.html)
案例：https://matplotlib.org/gallery/index.html

1 matplotlib基本介绍

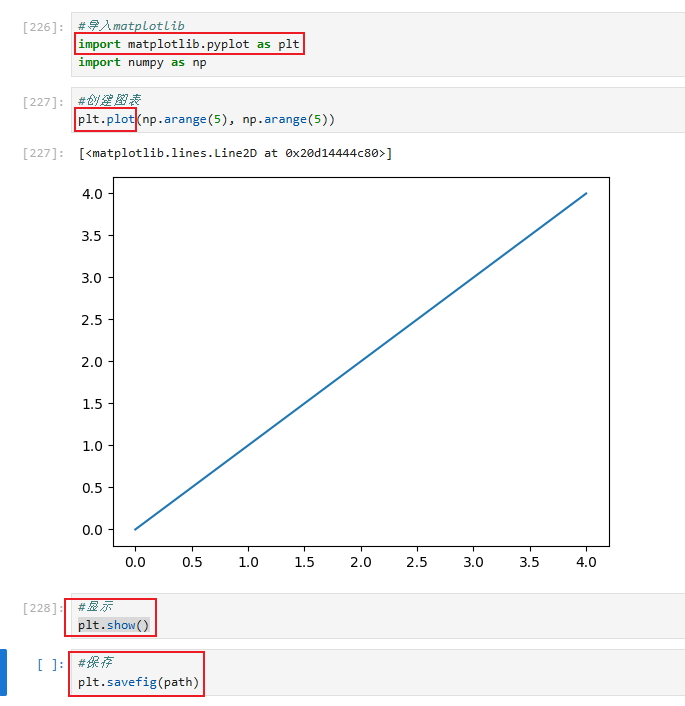

1.1 模块导入(测试)

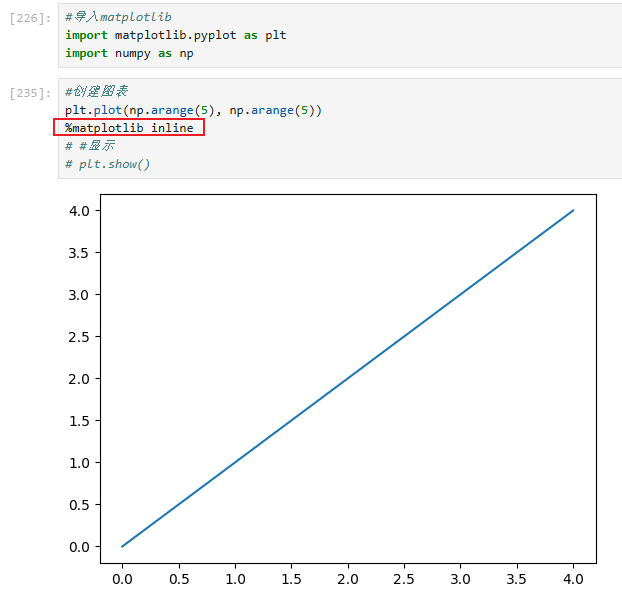

1.2 魔法函数（%matplotlib inline）

%matplotlib inline作用：

iPython 中定义的魔法函数（Magic Function）,将matplotlib绘制的图显示在页面里中；

如果不加这句话需要调用：plt.show()

1.3 matplotlib图表（画布）

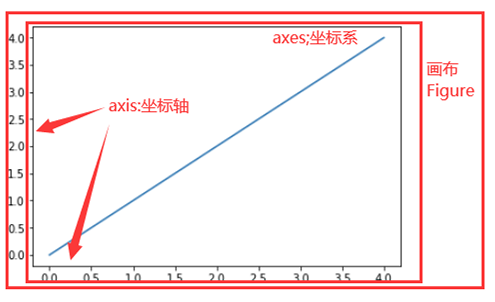

认识画布，axis，axes

画布：图表大小，进行图表绘制
axes：坐标系，一个画布中可以指定多个坐标系
axis：坐标轴,每个坐标系都有一个坐标轴

2 matplotlib基本使用

2.1 参数

绘制折线图【更多参数可以查看说明文档】：
plt.plot(*args, scalex=True, scaley=True, data=None, **kwargs)

plt.plot() 是 Matplotlib 最核心的绘图函数，用于绘制折线图、散点图（带点样式）等

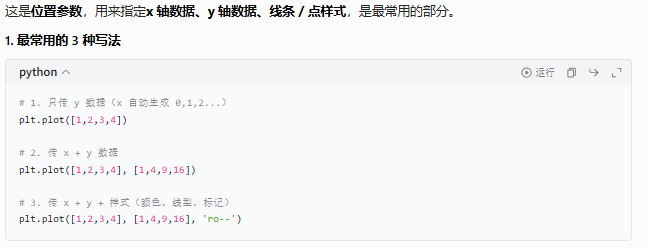

*args

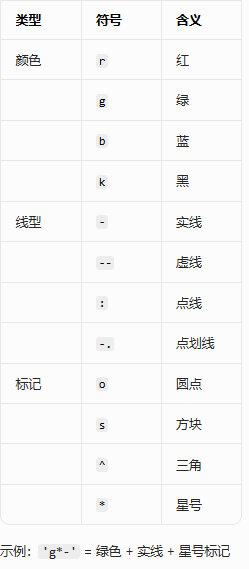

样式字符串速查表（fmt）
格式：[颜色][线型][标记]，可自由组合

scalex=True, scaley=True

缩放参数：scalex, scaley
控制是否自动缩放坐标轴，默认都是 True。
scalex=True：自动适配 x 轴范围
scaley=True：自动适配 y 轴范围

data=None

数据参数：data

简化绘图：直接传入数据集（DataFrame / 字典），用列名当 x/y。

不用重复写 df['x']，代码更简洁。

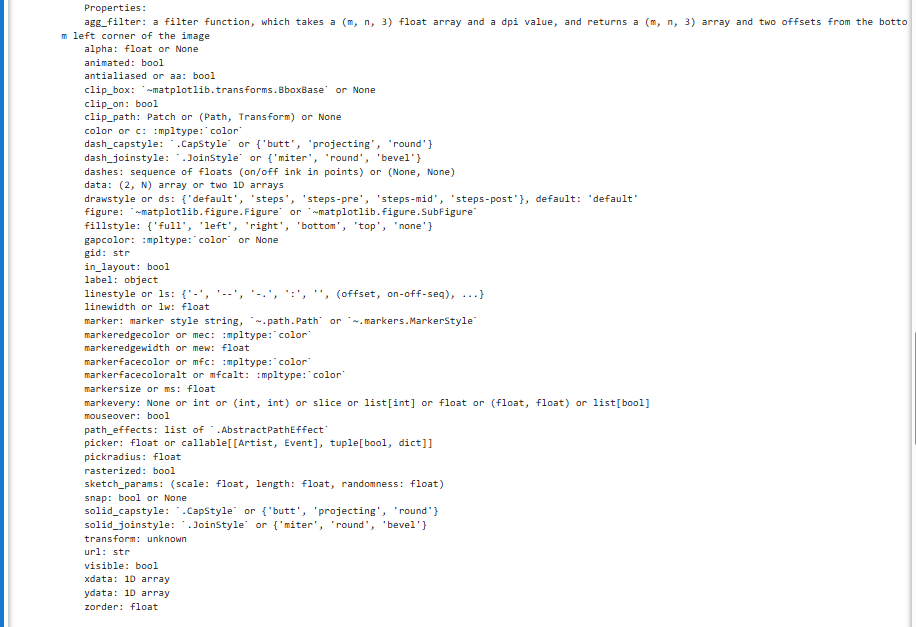

**kwargs

样式关键字参数：**kwargs
用键值对精细设置线条 / 点样式，比 fmt 更强大

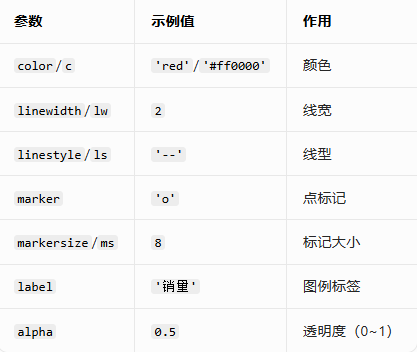

常用参数清单：

示例：

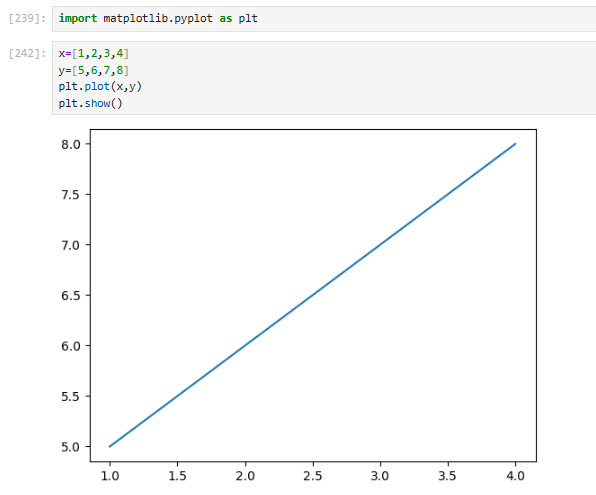

2.1.1 折线图常用方式

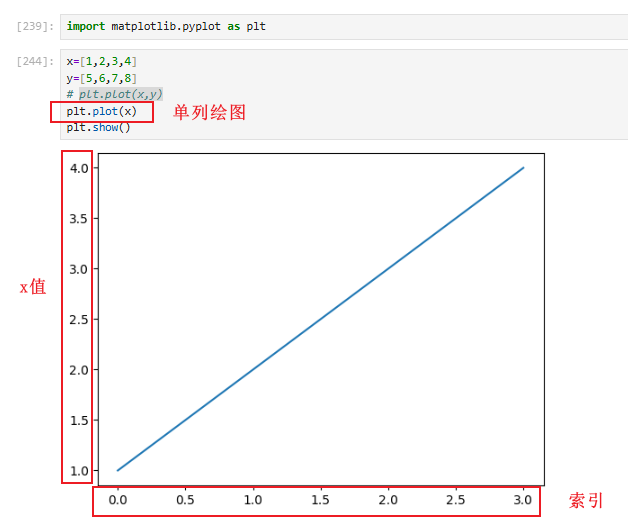

单列绘图

双列绘图

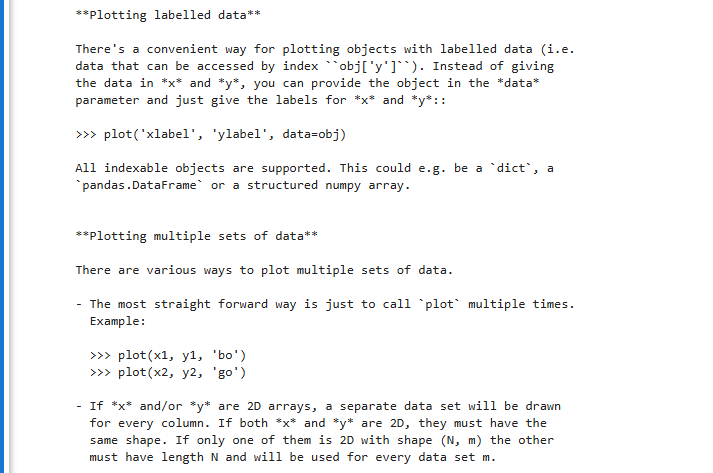

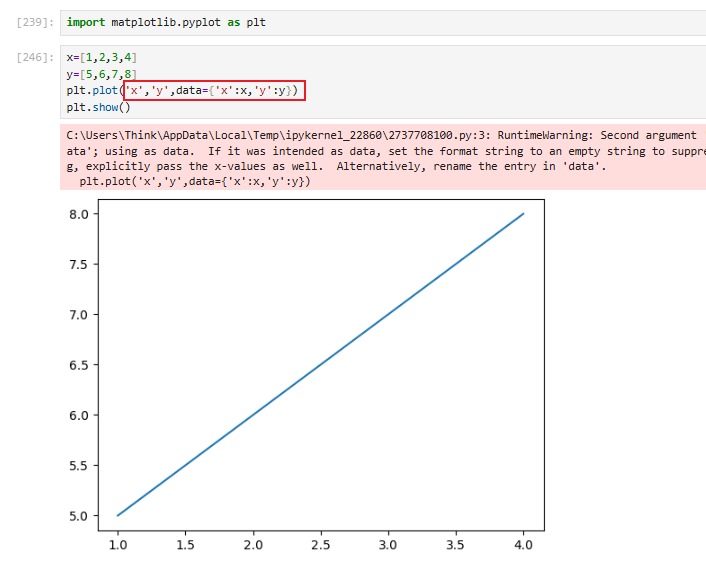

用data配置数据

2.2 格式配置

2.2.1 图表配置及文档查看

文档查看

方式1： pyplot子模块文档地址：https://matplotlib.org/api/pyplot_summary.html (https://matplotlib.org/api/pyplot_summary.html)
在页面中找到plot方法，点击进入plot方法的介绍

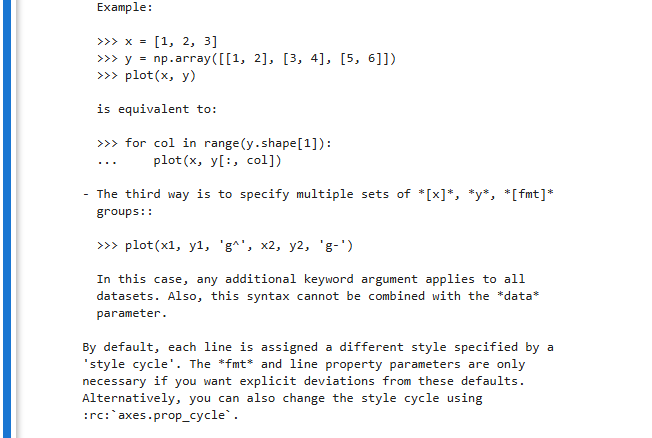

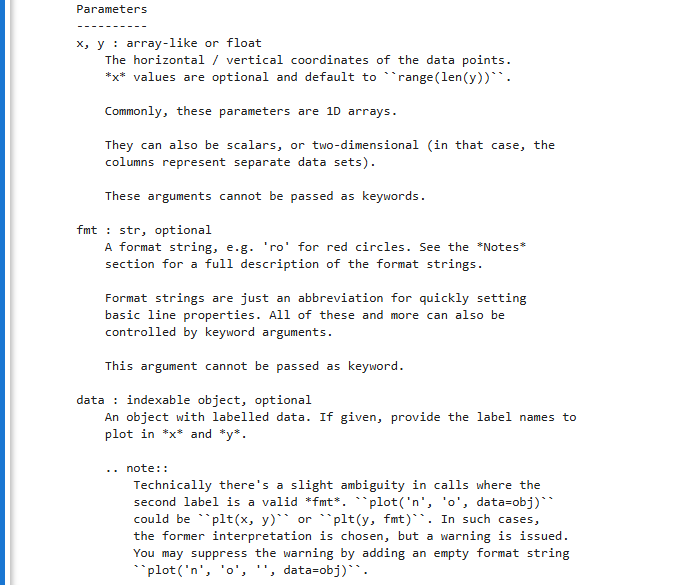

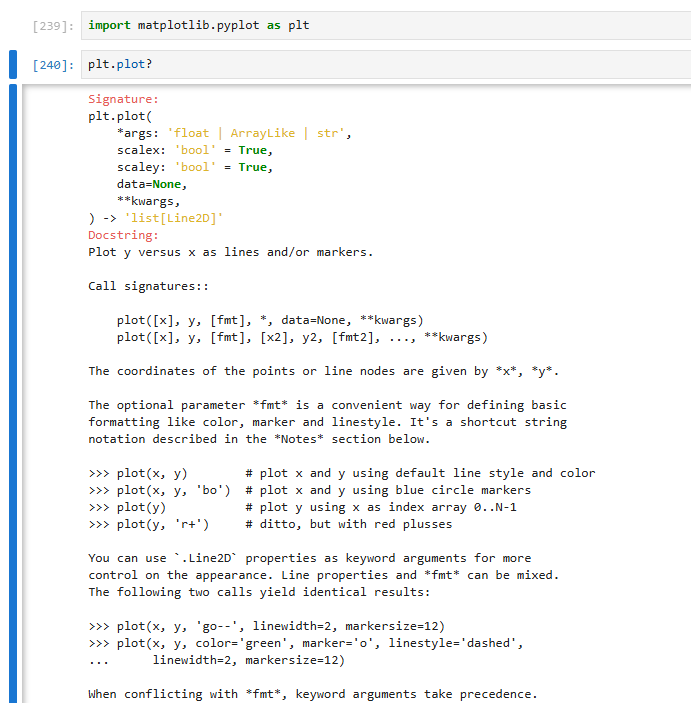

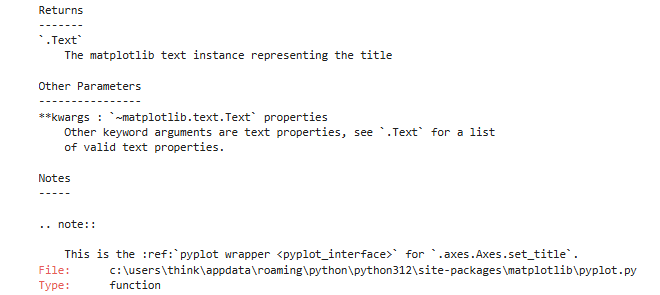

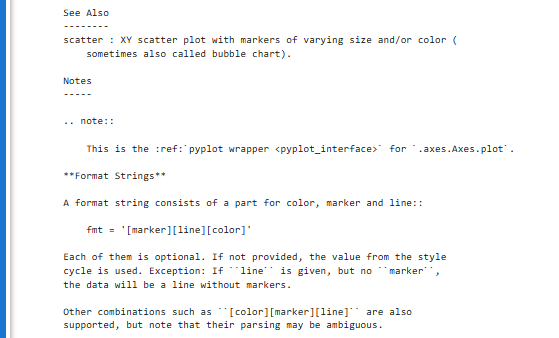

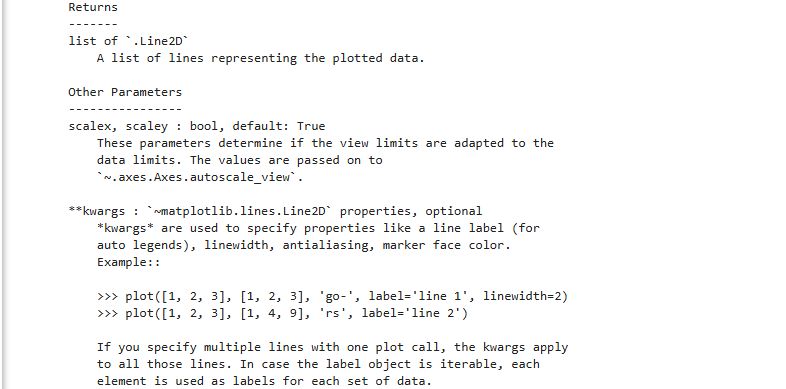

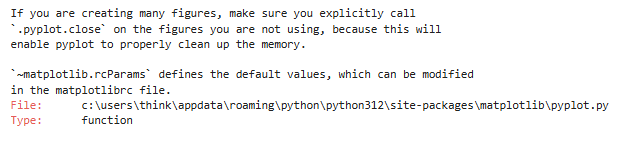

方式2：直接查看（help）

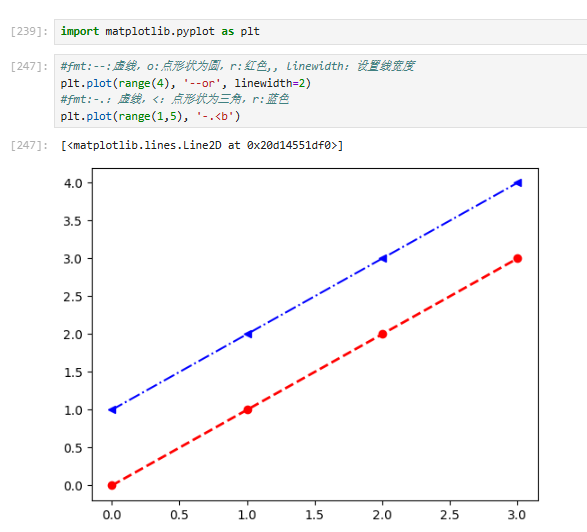

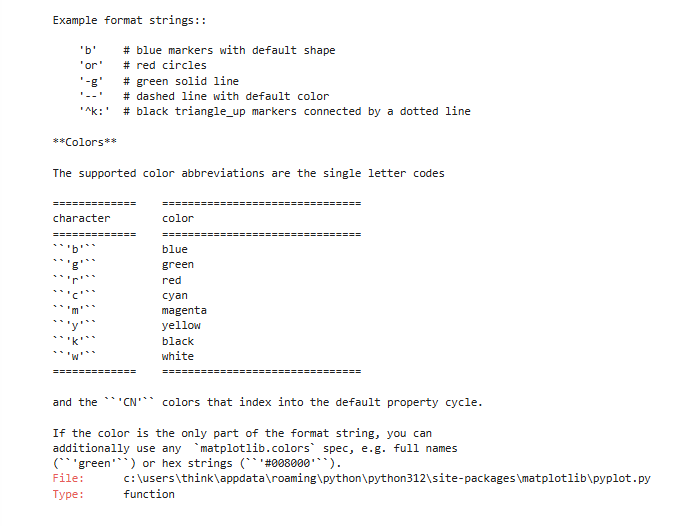

2.2.2 通过fmt设置颜色

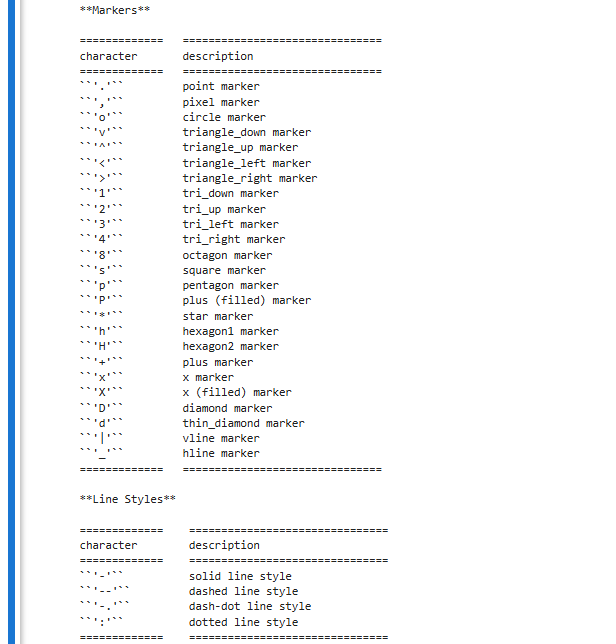

fmt格式：'-or'分别代表：线型，点形状，颜色，顺序可以颠倒

①设置线型

②点设置

③颜色设置

更多新详细说明参考：https://matplotlib.org/api/_as_gen/matplotlib.pyplot.plot.html

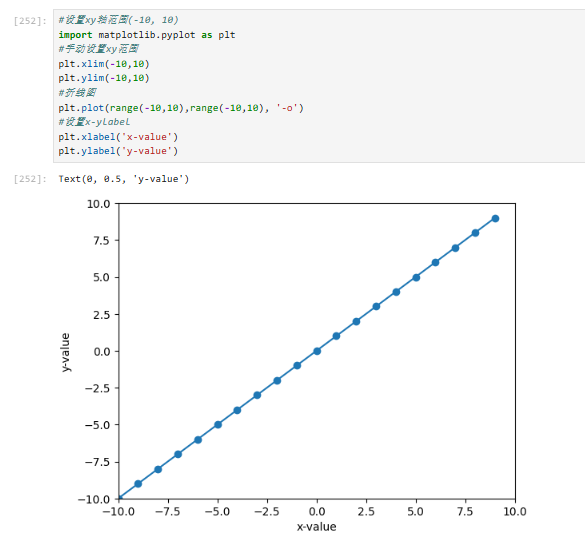

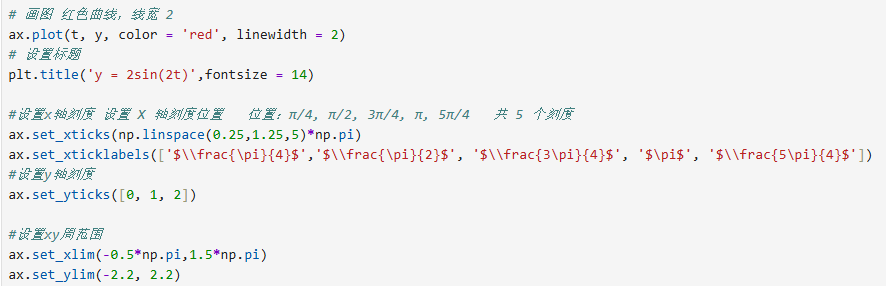

2.3 xy轴设置

坐标轴设置包括：
坐标轴值，坐标轴显示值，坐标轴标签

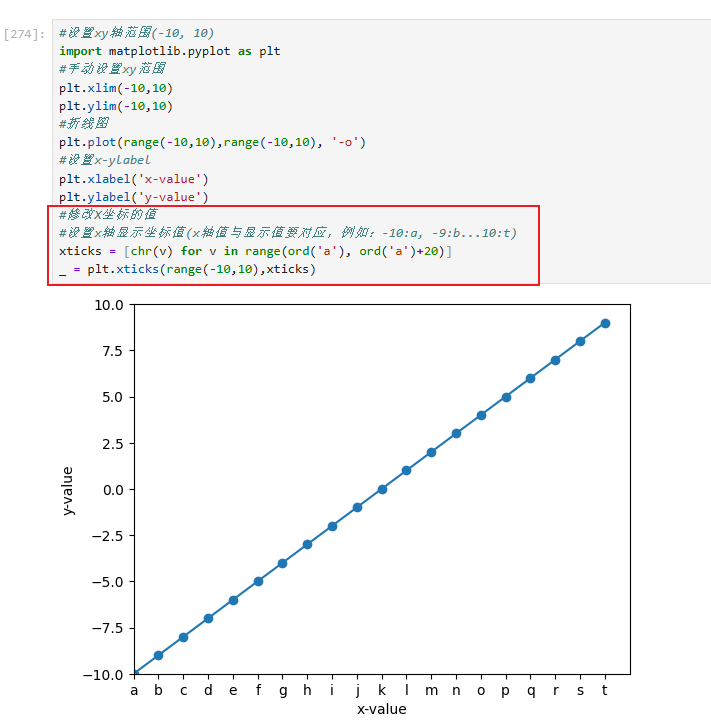

示例：

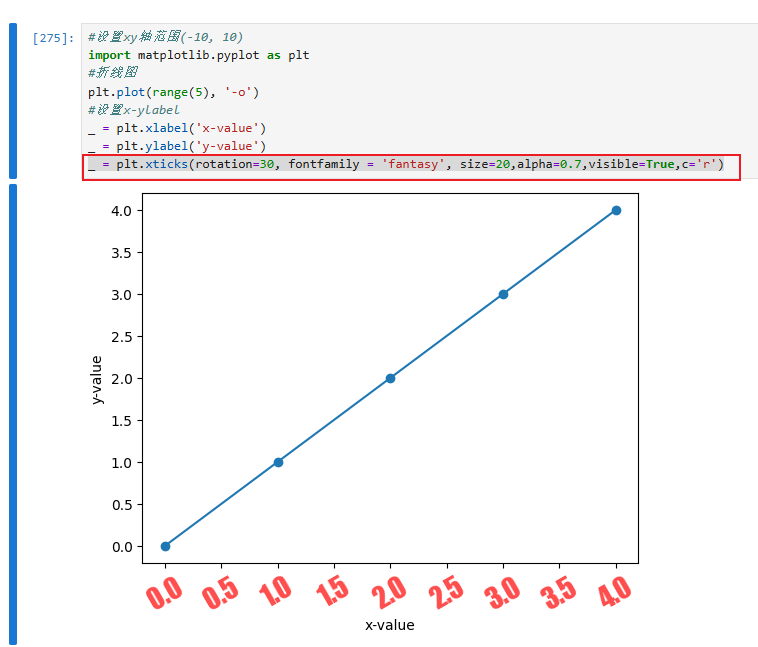

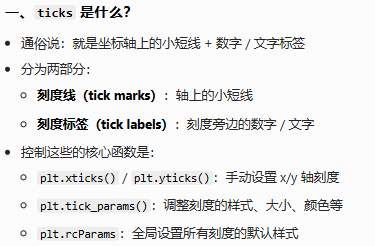

2.3.1 字体设置

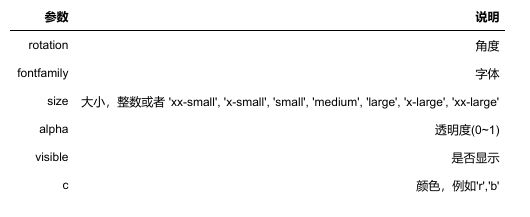

字体设置包括大小，字体，颜色，旋转角度等

参考链接：https://matplotlib.org/api/text_api.html (https://matplotlib.org/api/text_api.html)

可以直接看官方说明plt.xticks?，因为版本不同可能参数也不用

2.4 title与图例

2.4.1 title/图例设置

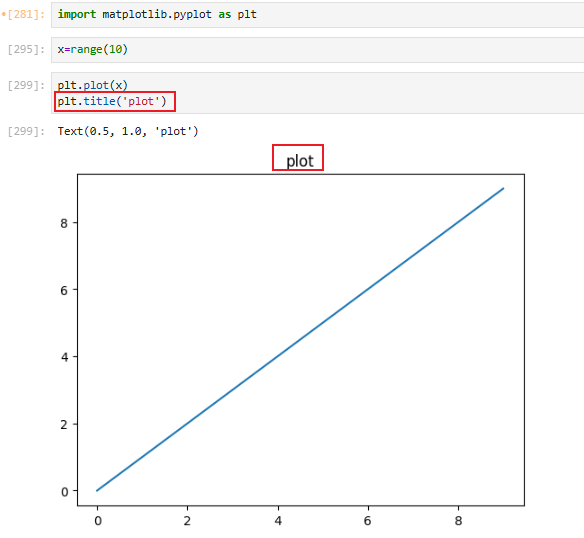

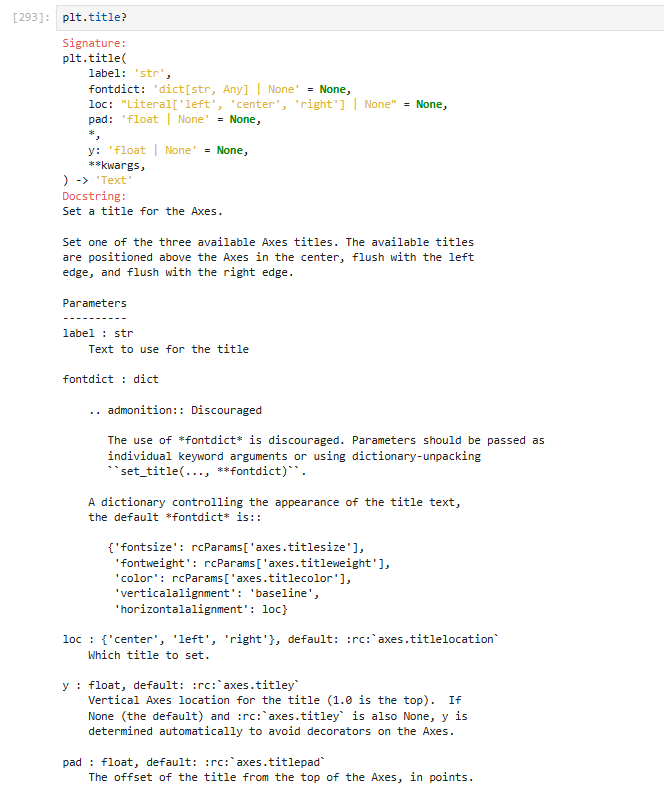

2.4.1.1 设置标题（plt.title）

plt.title(label, fontdict=None, loc='center', pad=None, **kwargs)

参数	作用	常用值
label	标题文字（必须写）	'******分布图'
fontdict	统一设置字体样式	字体、大小、颜色
loc	标题位置	center（居中）/ left / right
pad	标题与图表顶部距离	数字（越大越远）
kwargs	精细样式	color、fontsize、fontweight 等

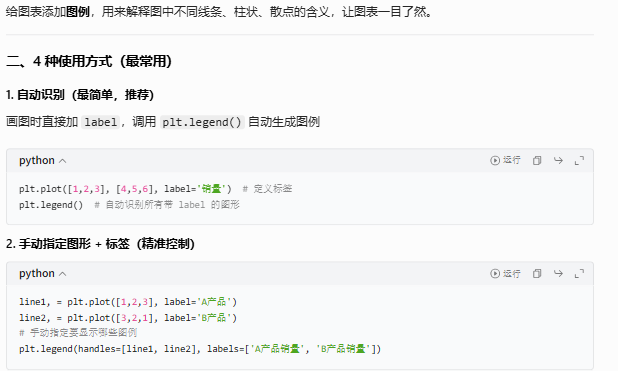

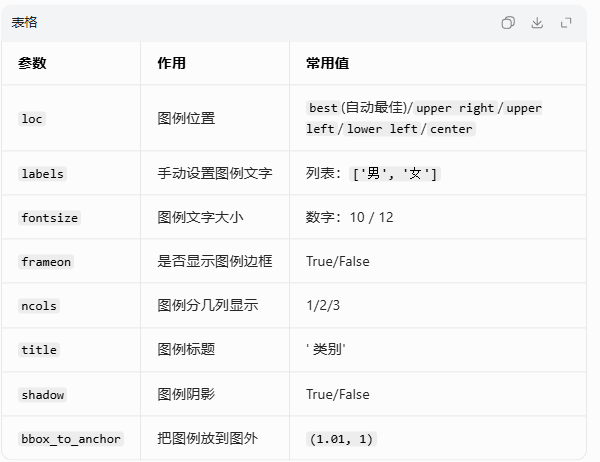

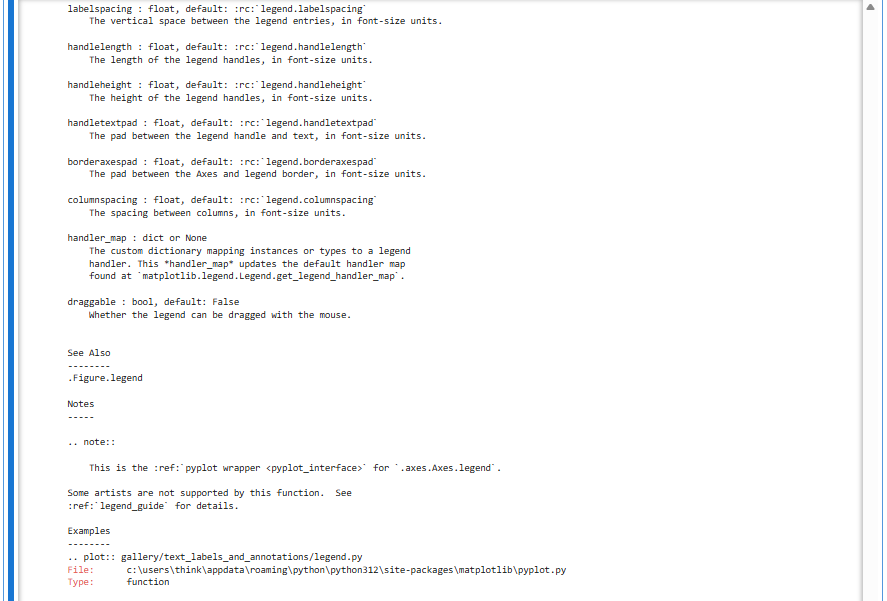

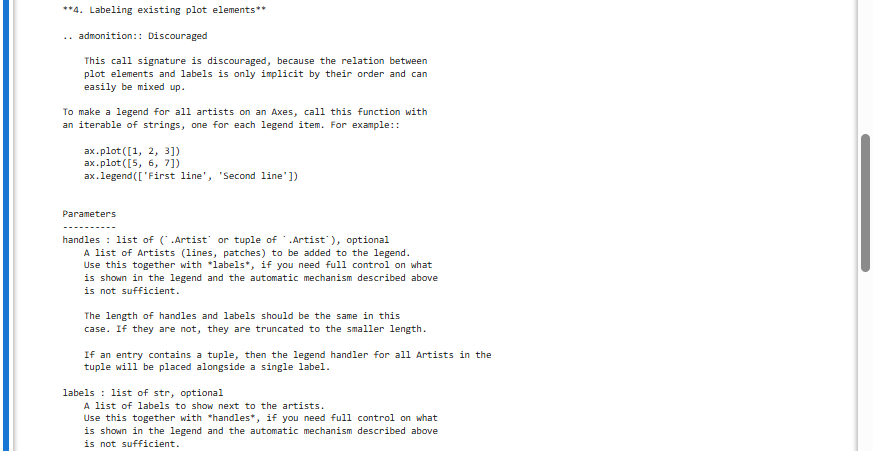

2.4.1.2 设置图例（plt.legend）

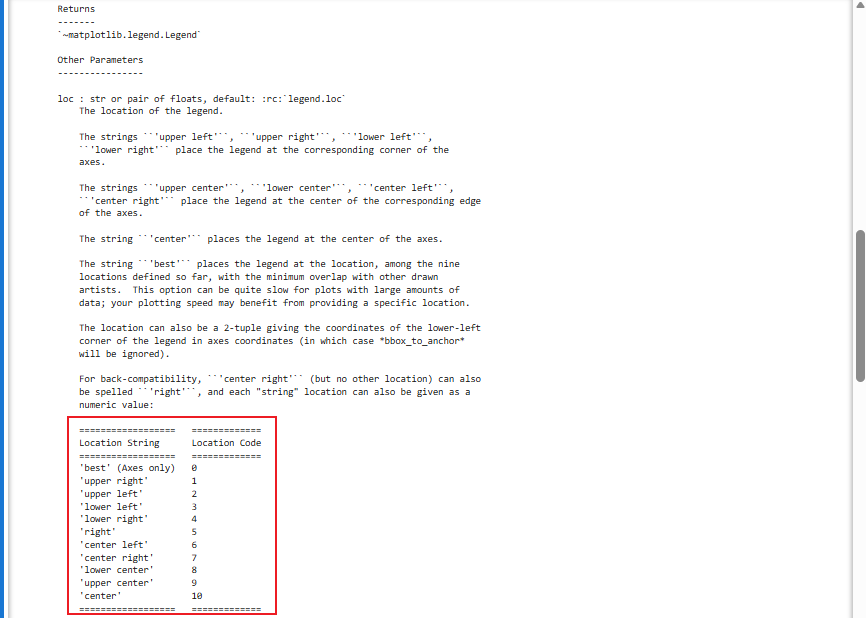

plt.legend(*args, **kwargs)

例如一个图表中可以绘制多个折线，每个折线代表说明可以使用legend标识

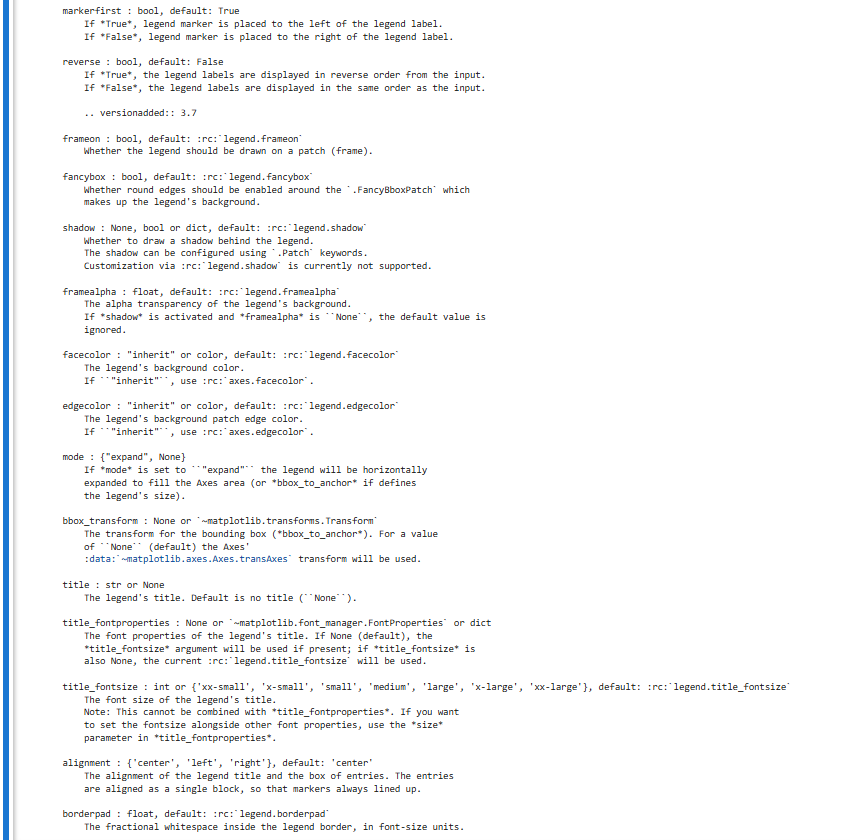

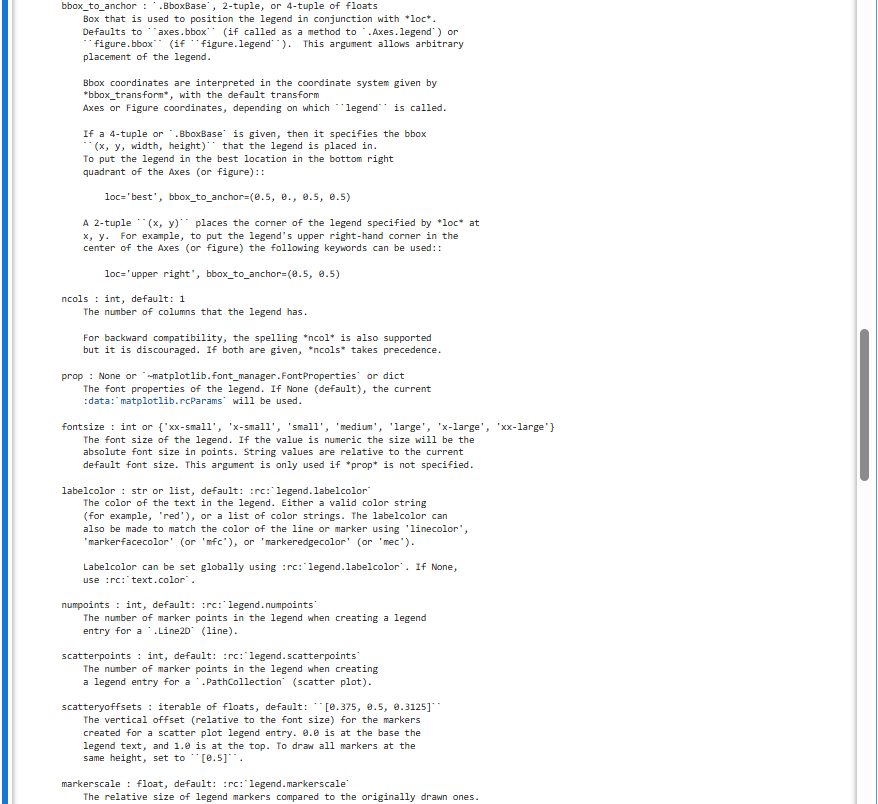

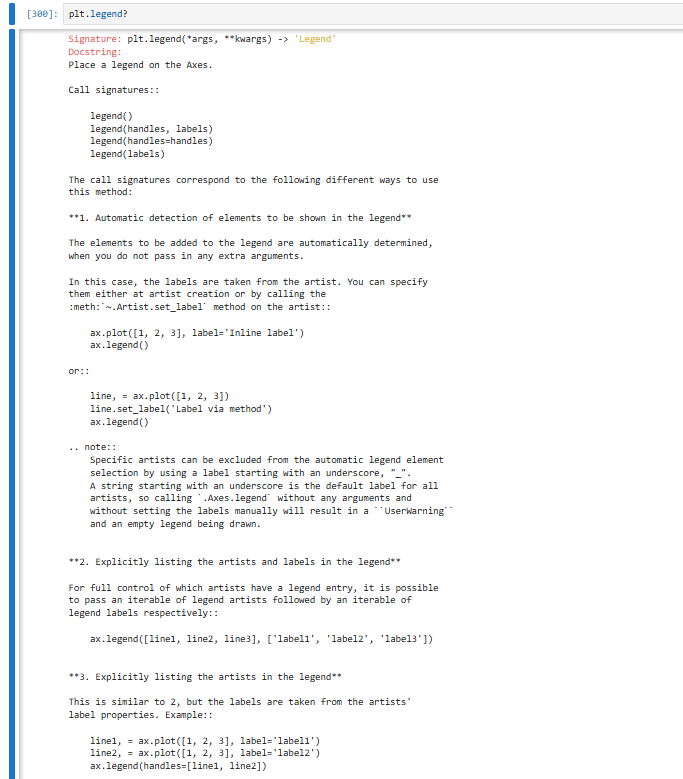

详细参数可以查看说明与帮助文档

示例：

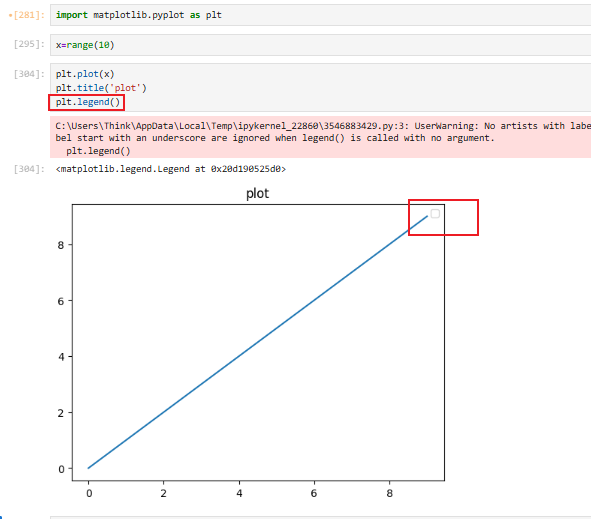

都是空的

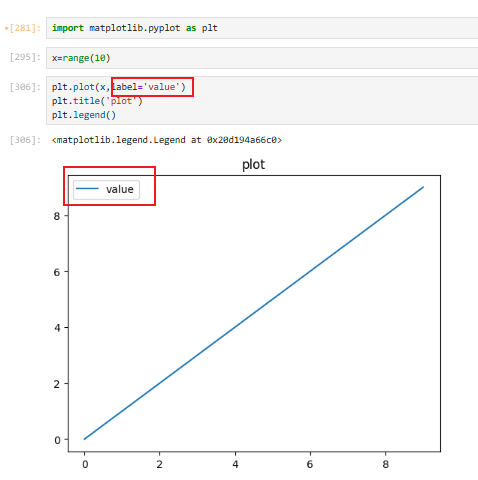

在plt.plot中增加label

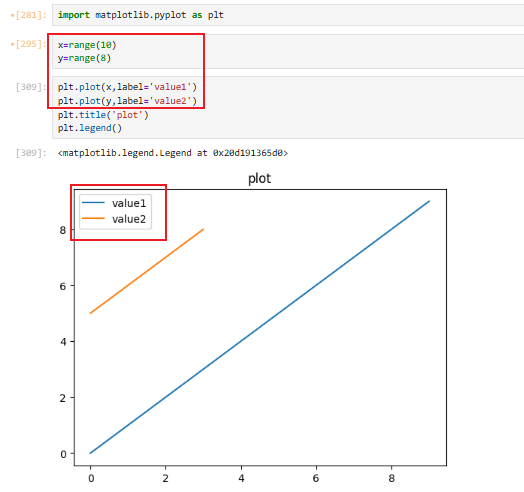

多个图例

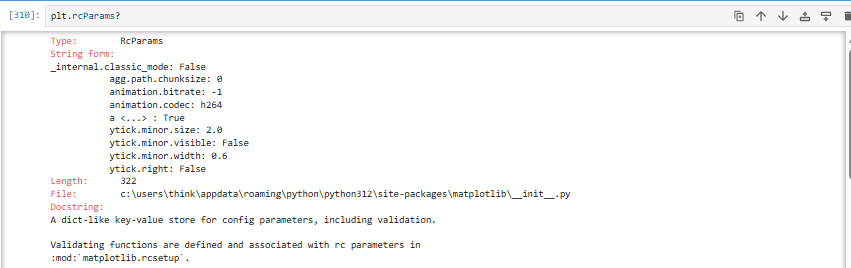

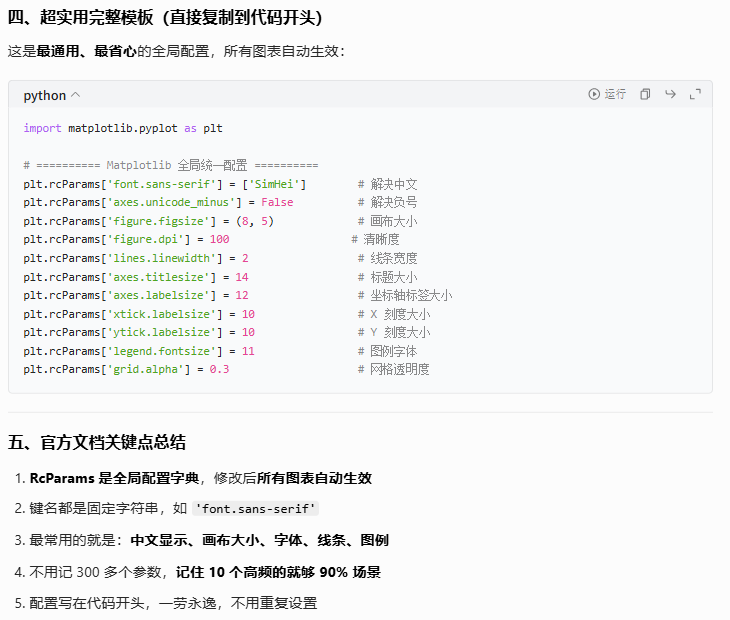

2.4.1.3 显示字体为中文（plt.rcParams）

The list of rcParams is:
- _internal.classic_mode
- agg.path.chunksize
- animation.bitrate
- animation.codec
- animation.convert_args
- animation.convert_path
- animation.embed_limit
- animation.ffmpeg_args
- animation.ffmpeg_path
- animation.frame_format
- animation.html
- animation.writer
- axes.autolimit_mode
- axes.axisbelow
- axes.edgecolor
- axes.facecolor
- axes.formatter.limits
- axes.formatter.min_exponent
- axes.formatter.offset_threshold
- axes.formatter.use_locale
- axes.formatter.use_mathtext
- axes.formatter.useoffset
- axes.grid
- axes.grid.axis
- axes.grid.which
- axes.labelcolor
- axes.labelpad
- axes.labelsize
- axes.labelweight
- axes.linewidth
- axes.prop_cycle
- axes.spines.bottom
- axes.spines.left
- axes.spines.right
- axes.spines.top
- axes.titlecolor
- axes.titlelocation
- axes.titlepad
- axes.titlesize
- axes.titleweight
- axes.titley
- axes.unicode_minus
- axes.xmargin
- axes.ymargin
- axes.zmargin
- axes3d.automargin
- axes3d.grid
- axes3d.mouserotationstyle
- axes3d.trackballborder
- axes3d.trackballsize
- axes3d.xaxis.panecolor
- axes3d.yaxis.panecolor
- axes3d.zaxis.panecolor
- backend
- backend_fallback
- boxplot.bootstrap
- boxplot.boxprops.color
- boxplot.boxprops.linestyle
- boxplot.boxprops.linewidth
- boxplot.capprops.color
- boxplot.capprops.linestyle
- boxplot.capprops.linewidth
- boxplot.flierprops.color
- boxplot.flierprops.linestyle
- boxplot.flierprops.linewidth
- boxplot.flierprops.marker
- boxplot.flierprops.markeredgecolor
- boxplot.flierprops.markeredgewidth
- boxplot.flierprops.markerfacecolor
- boxplot.flierprops.markersize
- boxplot.meanline
- boxplot.meanprops.color
- boxplot.meanprops.linestyle
- boxplot.meanprops.linewidth
- boxplot.meanprops.marker
- boxplot.meanprops.markeredgecolor
- boxplot.meanprops.markerfacecolor
- boxplot.meanprops.markersize
- boxplot.medianprops.color
- boxplot.medianprops.linestyle
- boxplot.medianprops.linewidth
- boxplot.notch
- boxplot.patchartist
- boxplot.showbox
- boxplot.showcaps
- boxplot.showfliers
- boxplot.showmeans
- boxplot.vertical
- boxplot.whiskerprops.color
- boxplot.whiskerprops.linestyle
- boxplot.whiskerprops.linewidth
- boxplot.whiskers
- contour.algorithm
- contour.corner_mask
- contour.linewidth
- contour.negative_linestyle
- date.autoformatter.day
- date.autoformatter.hour
- date.autoformatter.microsecond
- date.autoformatter.minute
- date.autoformatter.month
- date.autoformatter.second
- date.autoformatter.year
- date.converter
- date.epoch
- date.interval_multiples
- docstring.hardcopy
- errorbar.capsize
- figure.autolayout
- figure.constrained_layout.h_pad
- figure.constrained_layout.hspace
- figure.constrained_layout.use
- figure.constrained_layout.w_pad
- figure.constrained_layout.wspace
- figure.dpi
- figure.edgecolor
- figure.facecolor
- figure.figsize
- figure.frameon
- figure.hooks
- figure.labelsize
- figure.labelweight
- figure.max_open_warning
- figure.raise_window
- figure.subplot.bottom
- figure.subplot.hspace
- figure.subplot.left
- figure.subplot.right
- figure.subplot.top
- figure.subplot.wspace
- figure.titlesize
- figure.titleweight
- font.cursive
- font.family
- font.fantasy
- font.monospace
- font.sans-serif
- font.serif
- font.size
- font.stretch
- font.style
- font.variant
- font.weight
- grid.alpha
- grid.color
- grid.linestyle
- grid.linewidth
- hatch.color
- hatch.linewidth
- hist.bins
- image.aspect
- image.cmap
- image.composite_image
- image.interpolation
- image.interpolation_stage
- image.lut
- image.origin
- image.resample
- interactive
- keymap.back
- keymap.copy
- keymap.forward
- keymap.fullscreen
- keymap.grid
- keymap.grid_minor
- keymap.help
- keymap.home
- keymap.pan
- keymap.quit
- keymap.quit_all
- keymap.save
- keymap.xscale
- keymap.yscale
- keymap.zoom
- legend.borderaxespad
- legend.borderpad
- legend.columnspacing
- legend.edgecolor
- legend.facecolor
- legend.fancybox
- legend.fontsize
- legend.framealpha
- legend.frameon
- legend.handleheight
- legend.handlelength
- legend.handletextpad
- legend.labelcolor
- legend.labelspacing
- legend.loc
- legend.markerscale
- legend.numpoints
- legend.scatterpoints
- legend.shadow
- legend.title_fontsize
- lines.antialiased
- lines.color
- lines.dash_capstyle
- lines.dash_joinstyle
- lines.dashdot_pattern
- lines.dashed_pattern
- lines.dotted_pattern
- lines.linestyle
- lines.linewidth
- lines.marker
- lines.markeredgecolor
- lines.markeredgewidth
- lines.markerfacecolor
- lines.markersize
- lines.scale_dashes
- lines.solid_capstyle
- lines.solid_joinstyle
- macosx.window_mode
- markers.fillstyle
- mathtext.bf
- mathtext.bfit
- mathtext.cal
- mathtext.default
- mathtext.fallback
- mathtext.fontset
- mathtext.it
- mathtext.rm
- mathtext.sf
- mathtext.tt
- patch.antialiased
- patch.edgecolor
- patch.facecolor
- patch.force_edgecolor
- patch.linewidth
- path.effects
- path.simplify
- path.simplify_threshold
- path.sketch
- path.snap
- pcolor.shading
- pcolormesh.snap
- pdf.compression
- pdf.fonttype
- pdf.inheritcolor
- pdf.use14corefonts
- pgf.preamble
- pgf.rcfonts
- pgf.texsystem
- polaraxes.grid
- ps.distiller.res
- ps.fonttype
- ps.papersize
- ps.useafm
- ps.usedistiller
- savefig.bbox
- savefig.directory
- savefig.dpi
- savefig.edgecolor
- savefig.facecolor
- savefig.format
- savefig.orientation
- savefig.pad_inches
- savefig.transparent
- scatter.edgecolors
- scatter.marker
- svg.fonttype
- svg.hashsalt
- svg.id
- svg.image_inline
- text.antialiased
- text.color
- text.hinting
- text.hinting_factor
- text.kerning_factor
- text.latex.preamble
- text.parse_math
- text.usetex
- timezone
- tk.window_focus
- toolbar
- webagg.address
- webagg.open_in_browser
- webagg.port
- webagg.port_retries
- xaxis.labellocation
- xtick.alignment
- xtick.bottom
- xtick.color
- xtick.direction
- xtick.labelbottom
- xtick.labelcolor
- xtick.labelsize
- xtick.labeltop
- xtick.major.bottom
- xtick.major.pad
- xtick.major.size
- xtick.major.top
- xtick.major.width
- xtick.minor.bottom
- xtick.minor.ndivs
- xtick.minor.pad
- xtick.minor.size
- xtick.minor.top
- xtick.minor.visible
- xtick.minor.width
- xtick.top
- yaxis.labellocation
- ytick.alignment
- ytick.color
- ytick.direction
- ytick.labelcolor
- ytick.labelleft
- ytick.labelright
- ytick.labelsize
- ytick.left
- ytick.major.left
- ytick.major.pad
- ytick.major.right
- ytick.major.size
- ytick.major.width
- ytick.minor.left
- ytick.minor.ndivs
- ytick.minor.pad
- ytick.minor.right
- ytick.minor.size
- ytick.minor.visible
- ytick.minor.width
- ytick.right

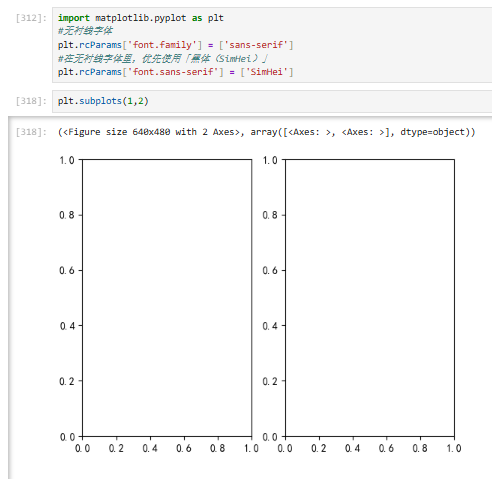

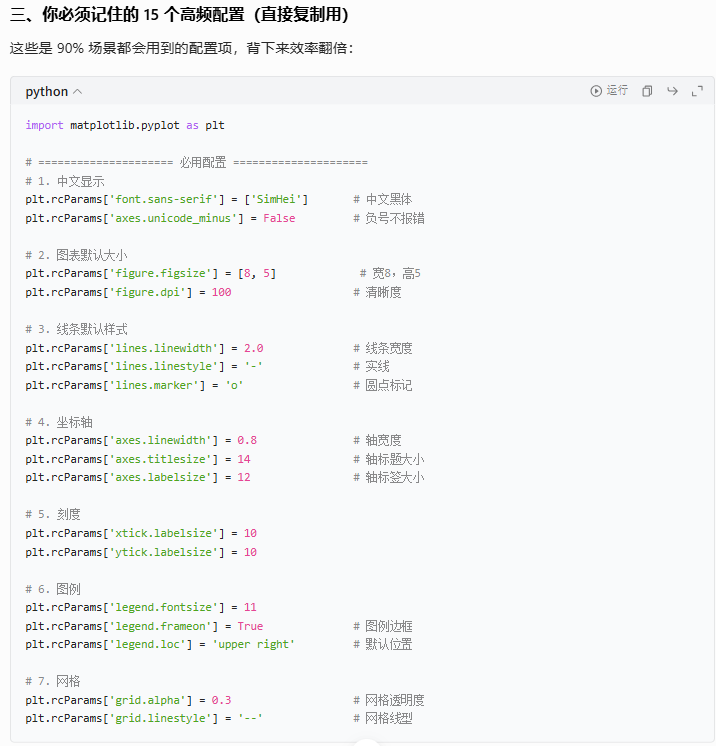

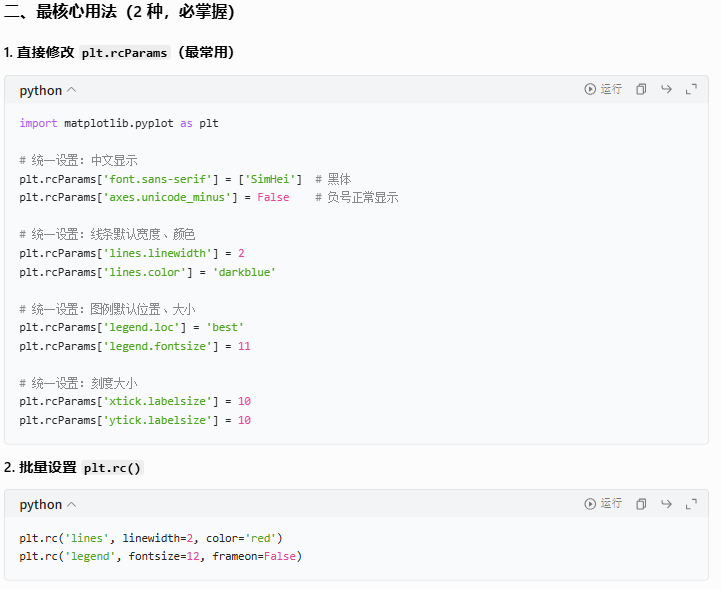

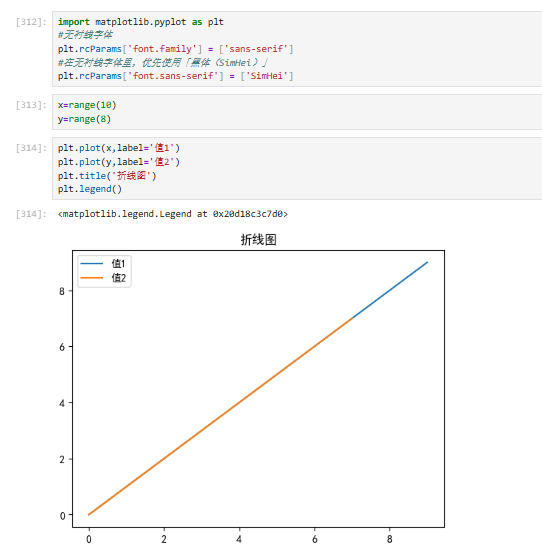

中文设置示例

2.5 子图（在一个画布中绘制多个子图）

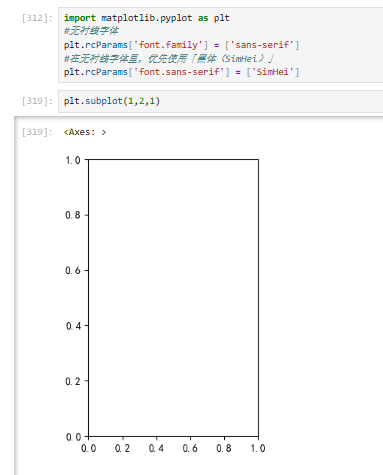

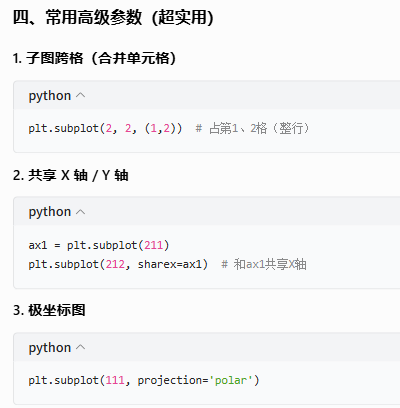

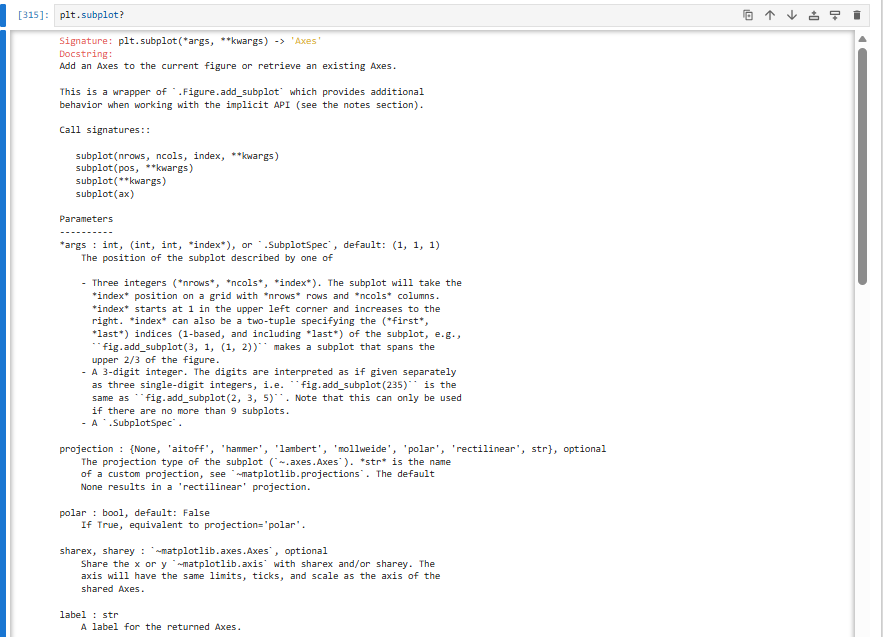

2.5.1 创建子图（plt.subplot）

添加多个图表方式可以使用子图及多图

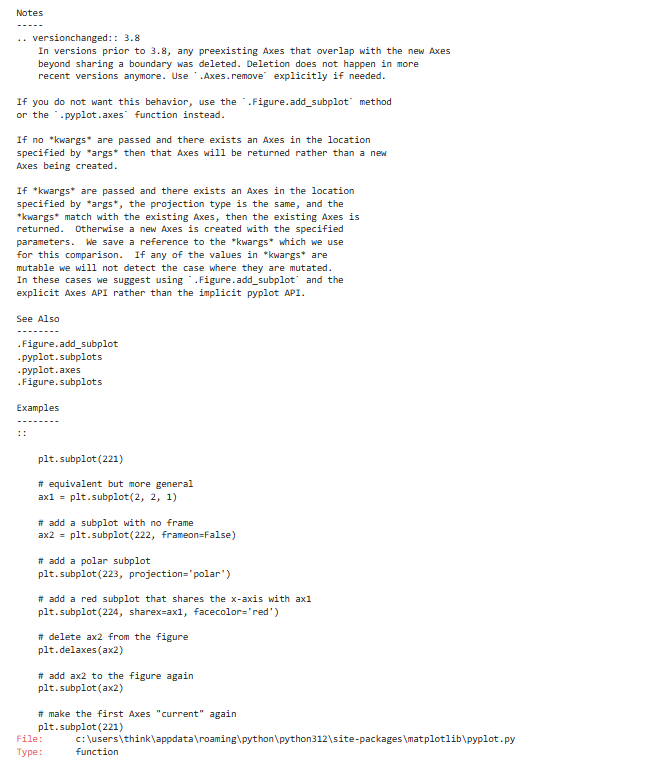

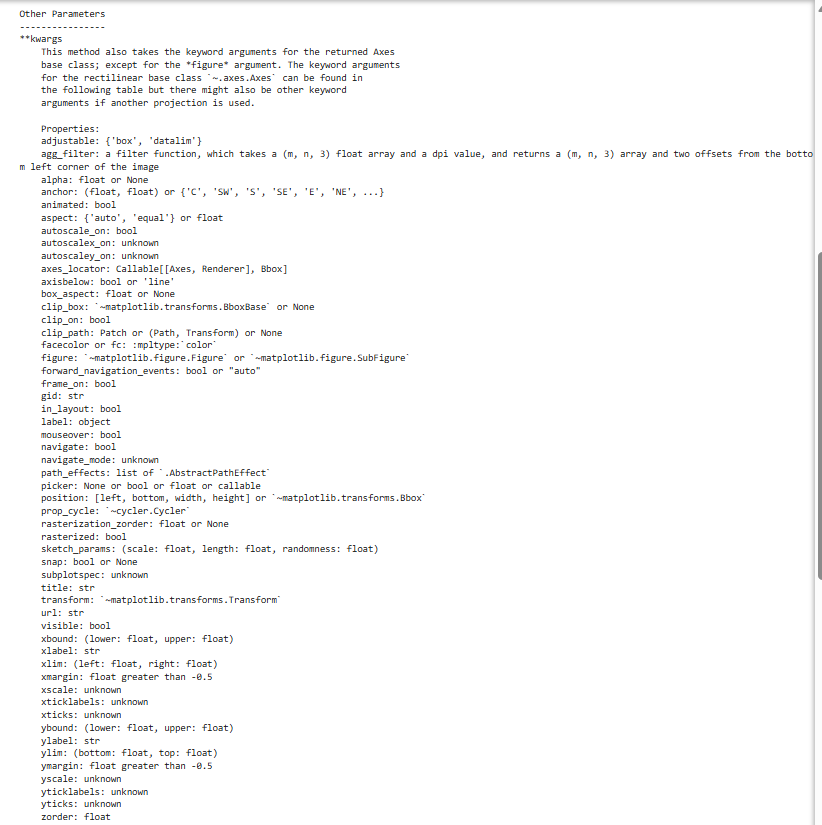

plt.subplot(*args, **kwargs)：返回axes

plt.subplot(行数, 列数, 第几个子图)

写法：

注意：

• 数字顺序：行 → 列 → 第几个
• 子图编号从 1 开始，不是 0
• 每个子图都是独立的，可以单独画、加标题、颜色

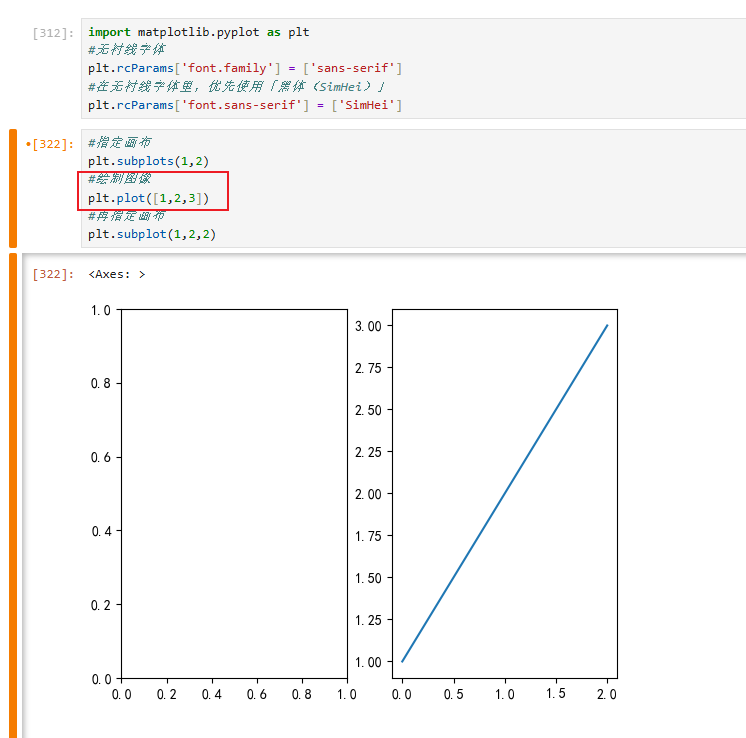

示例：有行有列选择哪一个，然后再进行绘制

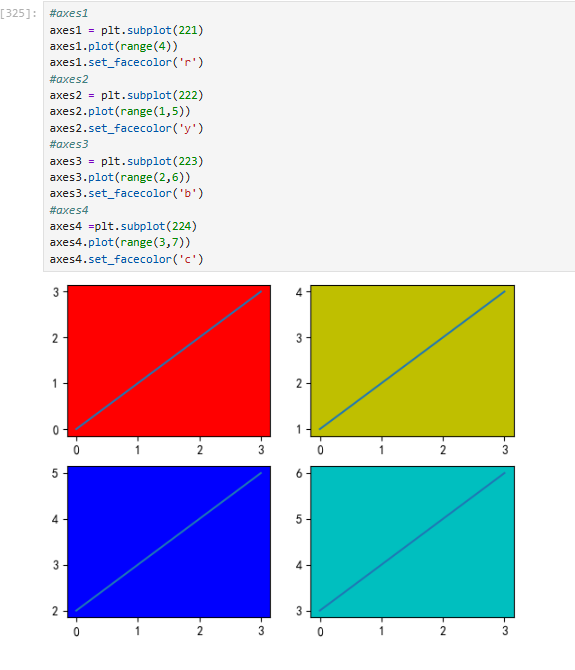

一个一个创建

内容添加：

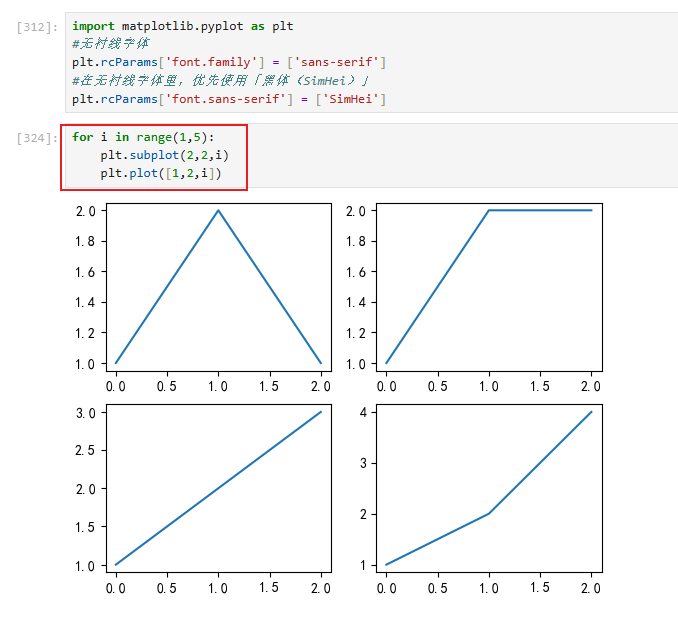

 循环绘制

多行多列并进行不用的设置

axes代表不同的坐标系，对应每个坐标系

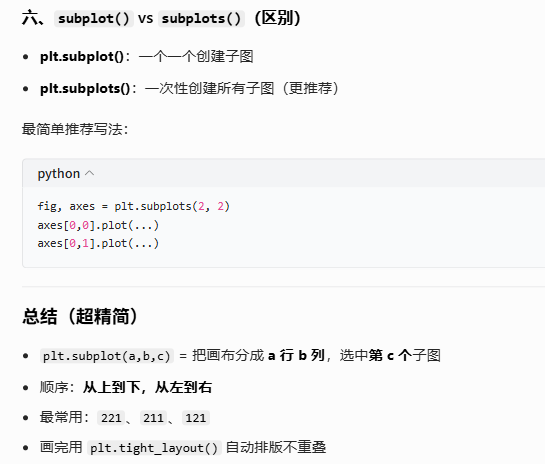

批量创建

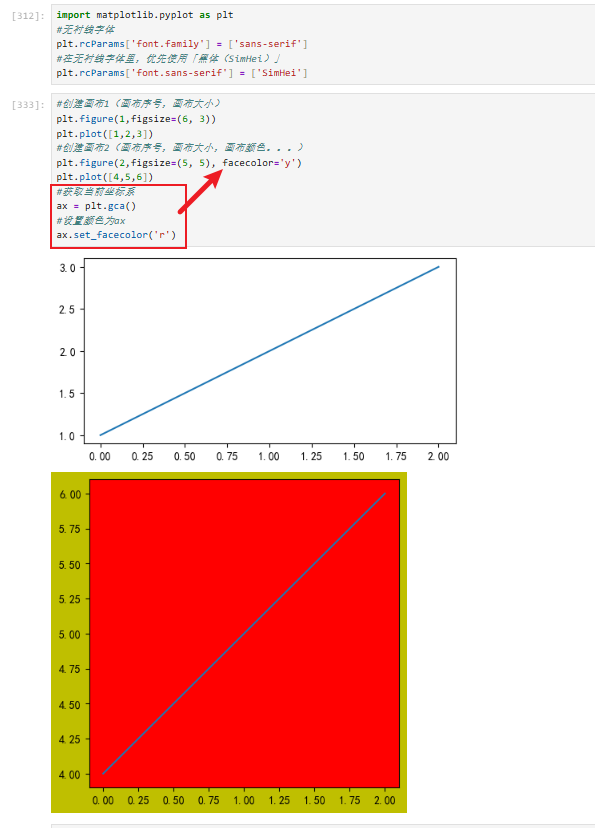

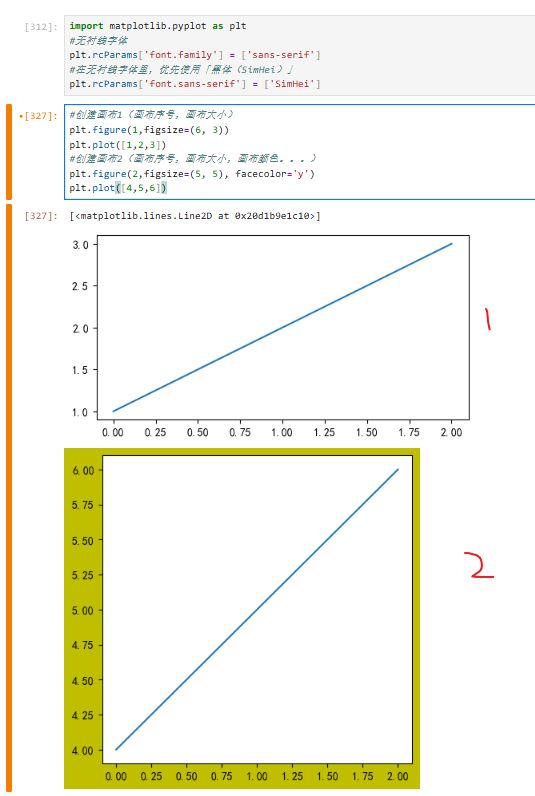

2.6 创建画布（plt.figure）

注意子图与画布的区别，子图是在一张画布中绘制的，而画布是可以设置多个

子图：一张图中有几个小图

画布：有几张整图

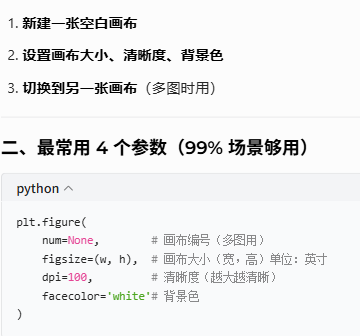

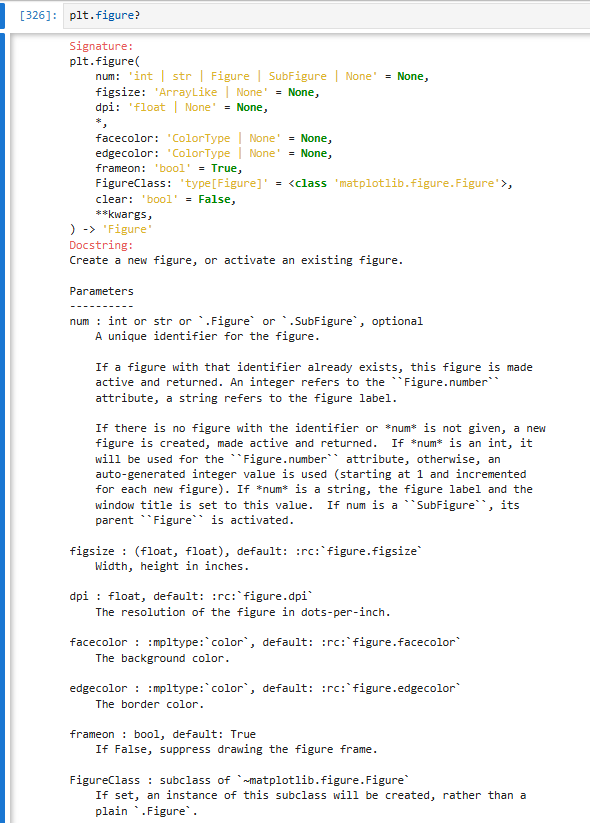

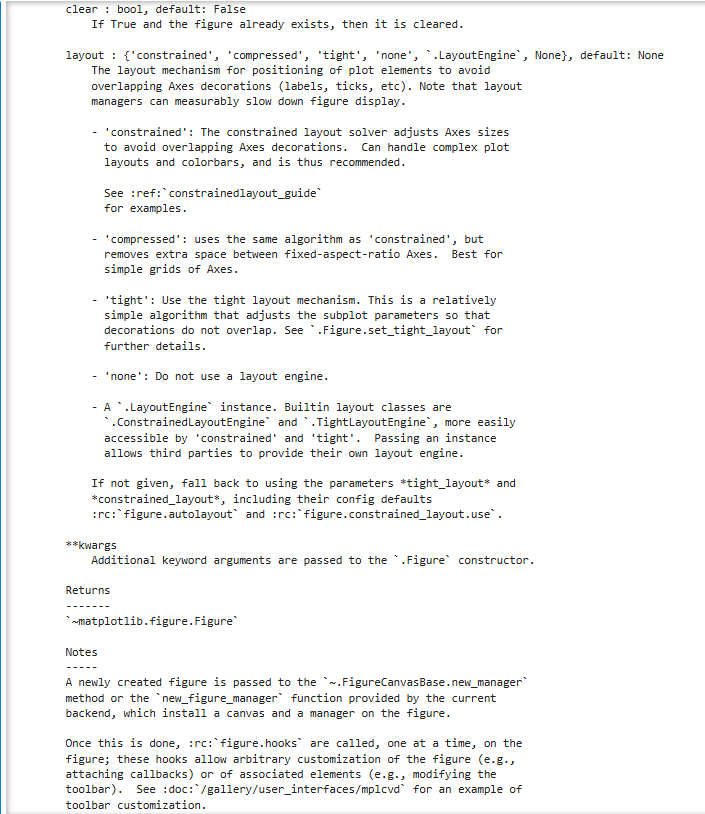

plt.figure(num=None,figsize=None,dpi=None,facecolor=None,edgecolor=None,frameon=True,...clear=False,**kwargs)

创建、激活一张画布的函数，所有画图内容都画在这张 “画布” 上

【⭐】

参数	类型	作用说明	常用取值 / 示例
num	int / str / Figure / None	画布唯一标识；已有则激活，无则新建；字符串可设窗口标题	1、"遥感时序图"
figsize	(float, float)	画布尺寸，单位英寸，(宽，高)	(8,5)、(10,6)
dpi	float	画布分辨率，每英寸像素点数，越大越清晰	100、150、200
facecolor	颜色值	画布背景色	'white'、'#f5f5f5'
edgecolor	颜色值	画布边框颜色	'black'、'gray'
frameon	bool	是否显示画布外边框	True(默认)、False
clear	bool	若画布已存在，是否清空原有内容	True 清空、False 保留
layout	str / None	自动布局引擎，防止坐标轴 / 标题重叠	'constrained'、'tight'、'none'
FigureClass	类	指定自定义画布类，一般不用改	默认即可

示例：

设置坐标系

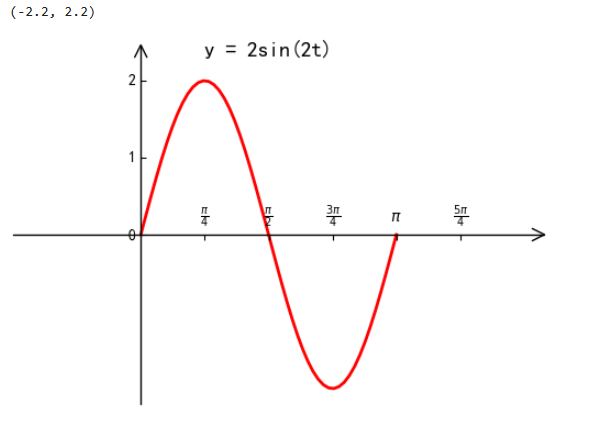

2.7 设置坐标轴

默认坐标系为00，有时候我们希望坐标轴中心点在其他位置，且只希望显示x,y两个轴

直接使用套代码模板即可：

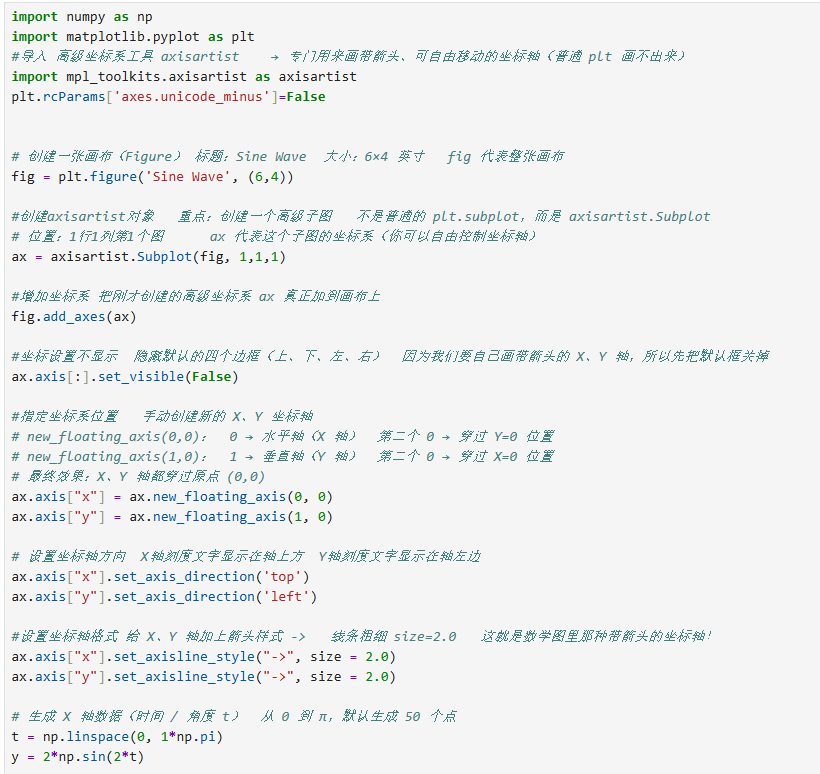

2.7.1 matlab方法设置

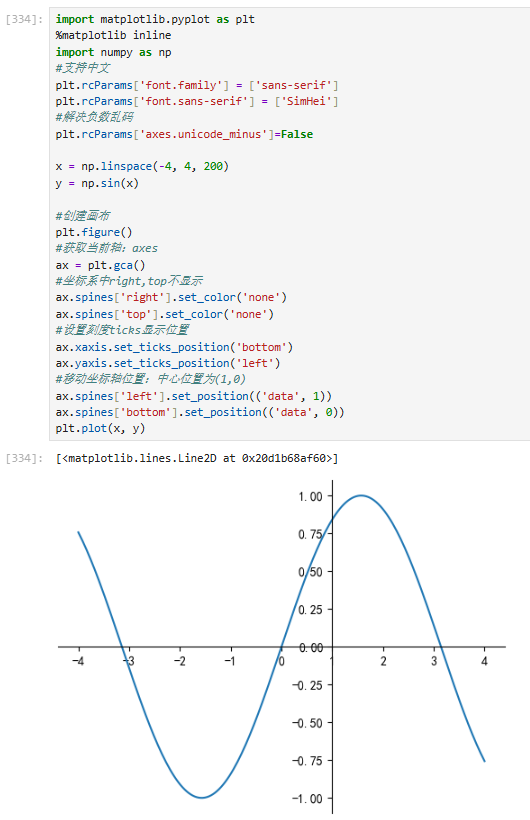

2.7.2 mpl的方法设置

3 matplotlib常用的图表【⭐】

3.1 折线图(plt.plot())

趋势变化关系，场合时间等结合起来使用
例如：新增用户，累计用户，股票数据等;

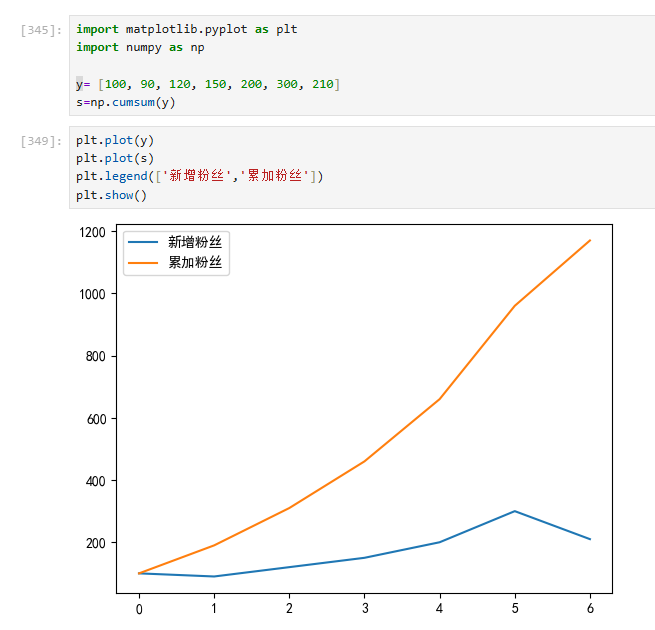

案例：近一周某用户粉丝每天增长量与累积粉丝数：

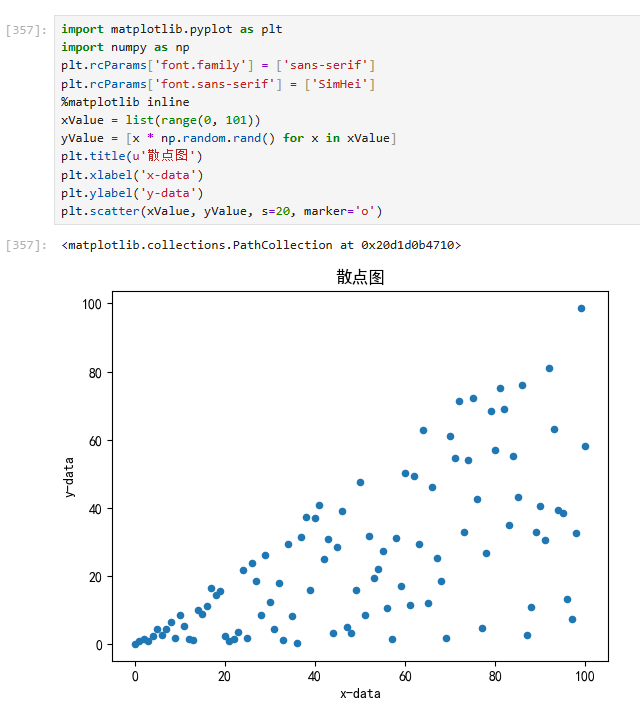

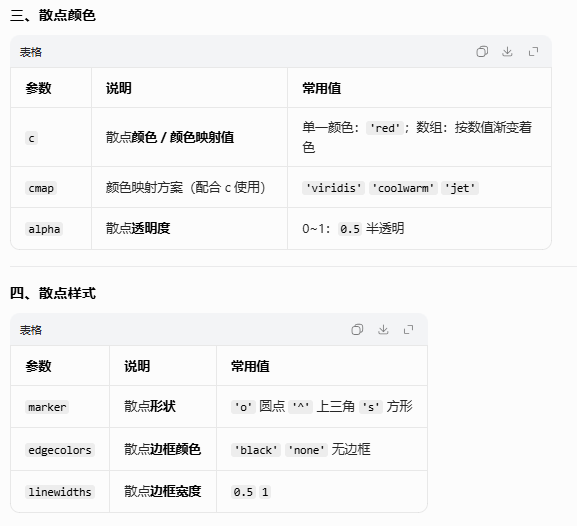

3.2 散点图(plt.scatter())

显示若干数据系列中各数值之间的关系,一定程度反映数据分布关系
适用于维度较少数据

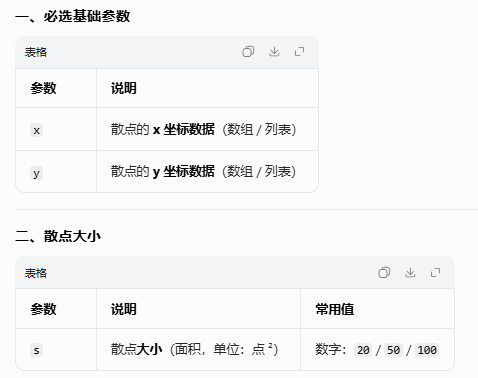

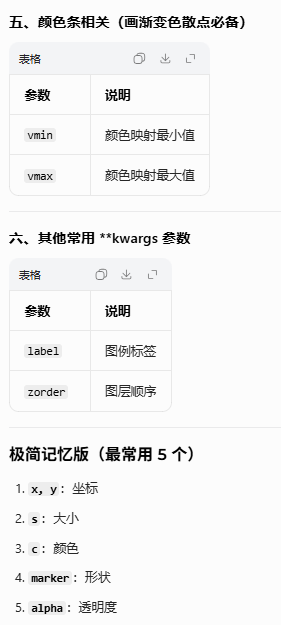

方法：plt.scatter(x, y, s=None, c=None,marker=None,...,alpha=None,**kwargs)

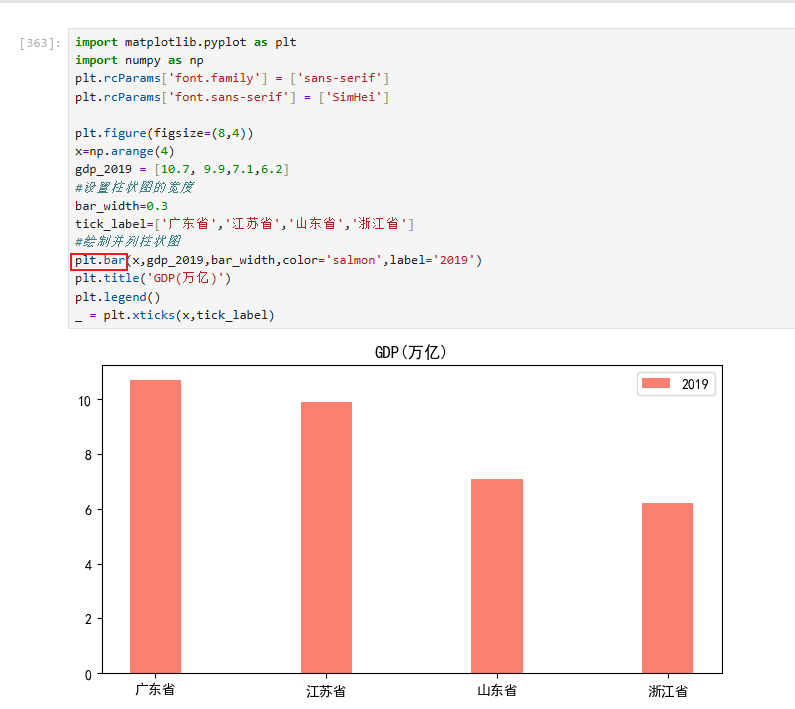

3.3柱状图(plt.bar())/条形图(plt.barh())

显示一段时间内的数据变化或显示各项之间的比较情况
例如：数据对比
相关方法：

柱状图
bar(x, height, *, align='center', **kwargs)
bar(x, height, width, *, align='center', **kwargs)
bar(x, height, width, bottom, *, align='center', **kwargs)

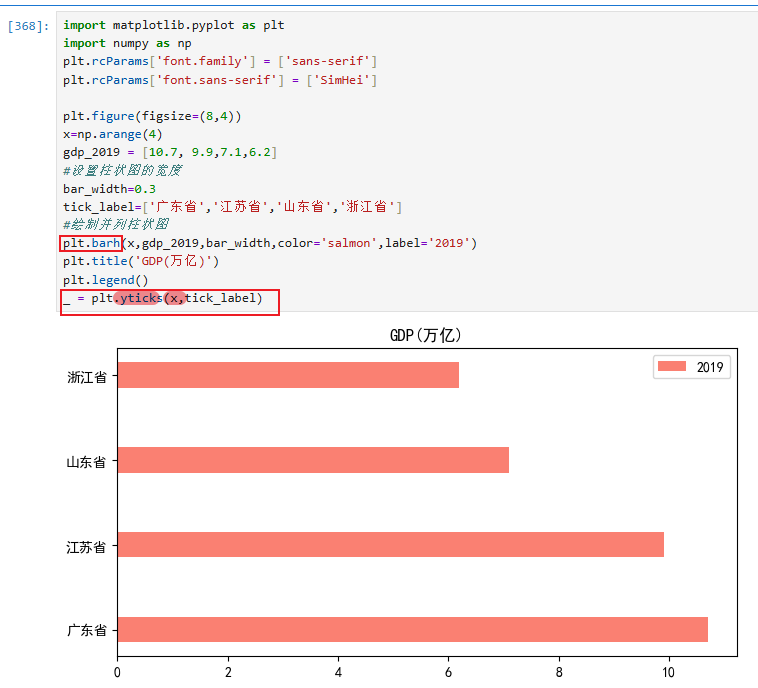

条形图：
plt.barh(*args, **kwargs)

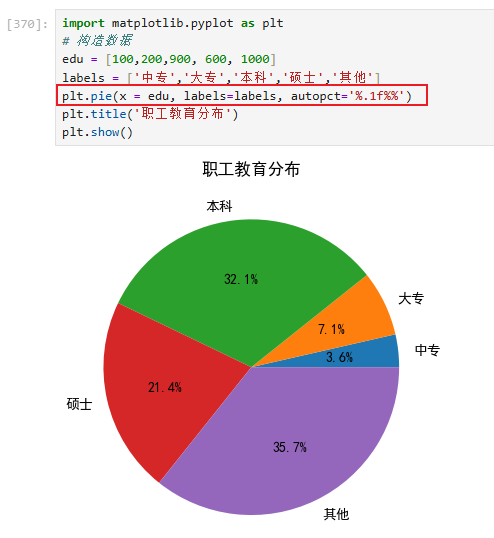

3.4饼状图(plt.pie())

总体数据中，各项与总和的比例
各个数据对比，例如：不同地区销售额占比；
plt.pie(x, explode=None, labels=None...)

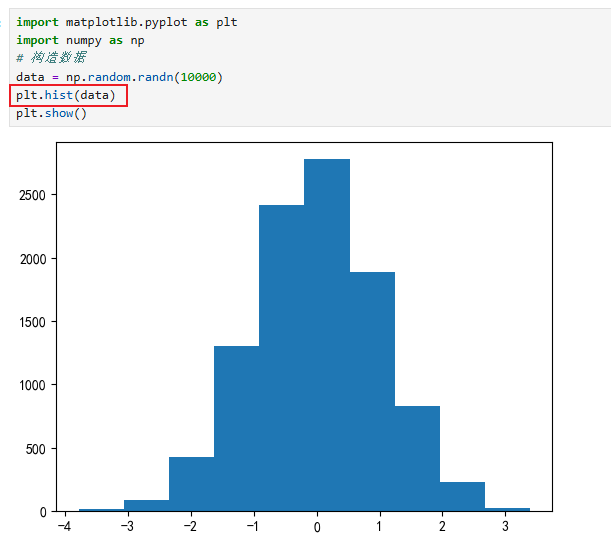

3.5 直方图(plt.hist())

数据分布情况
plt.hist(
    x,
    bins=None,
    range=None,
    density=None,
    weights=None,
    cumulative=False,
    bottom=None,
    histtype='bar',
    align='mid',
    orientation='vertical',
    rwidth=None,
    color=None,
    edgecolor=None,
    label=None,
    stacked=False,
    alpha=None
)

参数	含义	用法 / 常用取值
x	输入待统计的一维数据	列表、numpy 数组、多组数据可传 [x1,x2]
bins	分组柱数 / 自定义区间	整数：柱子数量；列表：手动指定分段边界
range	限定统计的数据范围	元组 (min, max)，只统计区间内数据
density	是否转为概率密度	False(默认)：频数；True：概率密度，积分面积为 1
weights	给每个数据设置权重	同 x 长度的权重数组，按权重累加而非计数
cumulative	是否画累积直方图	True 累积求和；False 普通频次
bottom	柱子底部起始高度	数值 / 数组，用于整体抬高柱子或多层堆叠
histtype	直方图样式	bar默认柱状；step空心轮廓；stepfilled填充轮廓
align	柱子刻度对齐方式	mid居中；left左对齐；right右对齐
orientation	直方图摆放方向	vertical竖直；horizontal水平横向
rwidth	柱子相对宽度	0~1 之间，小于 1 柱间留空隙
color	柱子填充颜色	颜色名、十六进制颜色
edgecolor	柱子边框颜色	black、gray、none无边框
alpha	透明度	0~1，数值越小越透明
label	图例标签文字	字符串，配合 plt.legend() 显示
stacked	多组数据是否堆叠	True堆叠；False并列展示

3.6 箱型图(plt.boxplot())

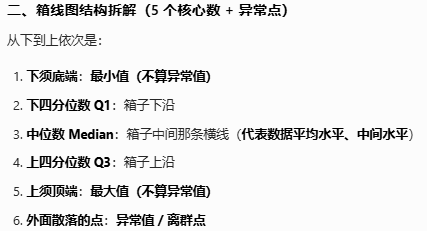

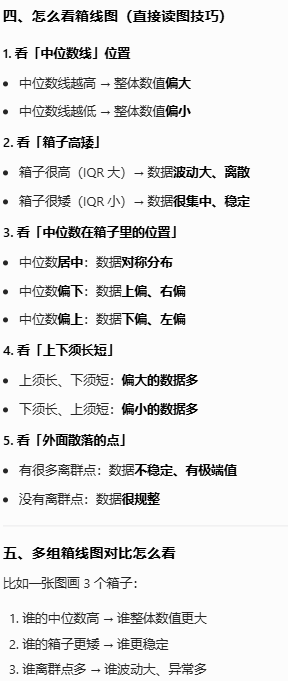

箱形图可以很直观的描述数据的最大值、最小值、中位数、上四分位数、下四分位数、异常值

plt.boxplot(x, notch=None, sym=None, vert=None, whis=None)

plt.boxplot(x, notch=None, sym=None, vert=None, whis=None,
            positions=None, widths=None, patch_artist=None,
            bootstrap=None, usermedians=None, conf_intervals=None,
            meanline=None, showmeans=None, showcaps=None,
            showbox=None, showfliers=None, boxprops=None,
            whiskerprops=None, capprops=None, flierprops=None,
            medianprops=None, meanprops=None)

参数	中文含义	作用说明 & 常用取值
x	输入数据	一维数组 / 多组二维数据，每组画一个箱线
notch	凹口箱体	True：中间带凹口（中位数置信区间）False：标准矩形箱体（默认）
sym	异常值标记样式	设置离群点形状 + 颜色，例：'ro'红点、'k*'黑星号
vert	箱体方向	True：竖直箱线（默认）False：水平箱线

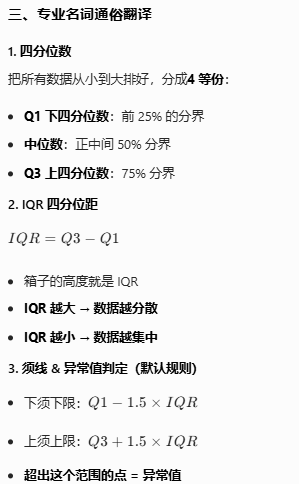

whis	须线阈值倍数	默认 1.5；须线范围 = Q1/Q3 ± 1.5×IQR超出即判定为异常值
positions	箱体横坐标位置	自定义每个箱线在 x 轴的位置，默认依次 1,2,3…
widths	箱体宽度	0~1 数值，控制箱子粗细
patch_artist	允许填充箱体	True：可给箱体填颜色False：仅线条，不能填充（默认）
bootstrap	凹口置信区间抽样数	配合 notch=True，设置 bootstrap 抽样次数
usermedians	自定义中位数	手动传入每组数据的中位数，不用自动计算
conf_intervals	自定义置信区间	手动指定凹口上下置信区间
meanline	均值以线条显示	True：用横线表示均值False：用点表示均值
showmeans	是否显示均值	True：画出均值标记False：不显示
showcaps	是否显示须线端点横线	True：显示上下短横线（默认）False：隐藏
showbox	是否显示箱体边框	True：显示箱体（默认）False：只画须线和异常点
showfliers	是否显示异常离群点	True：显示异常点（默认）False：隐藏所有离群值
boxprops	箱体属性字典	设置箱体颜色、线宽、填充，例：dict(color='blue')
whiskerprops	须线属性字典	设置须线颜色、线型、粗细
capprops	须线端点横线属性	设置上下盖帽横线样式
flierprops	异常点属性字典	单独设置离群点大小、颜色、形状
medianprops	中位数线属性	设置中位数线颜色、粗细、线型
meanprops	均值标记属性	设置均值点 / 均值线样式

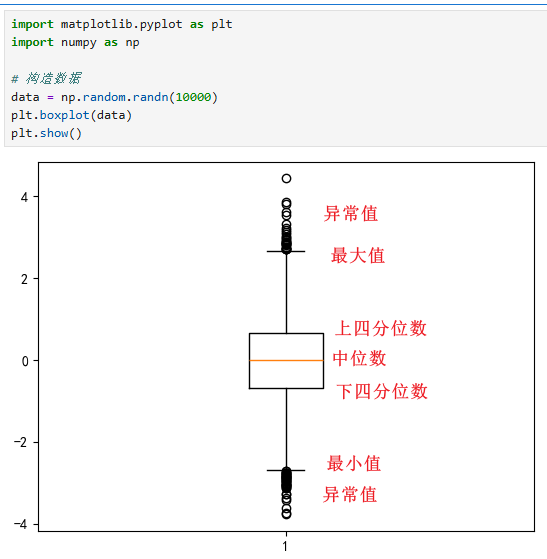

示例：
