一、引言：城市数字化场景中的“盲区”

在城市数字化浪潮中，公共厕所作为高频使用的基础设施，长期处于“无感知、无数据、无联动”的三无状态。照明通风恒定运行、厕位状态靠人工巡查、耗材短缺无法预警、异味问题被动响应——这本质上是物联网技术应用的一个盲区。

随着“厕所革命”的深入推进和智慧城市建设的加速，如何用技术手段让公厕从“被动管理”走向“主动服务”，已经成为城市管理者和技术从业者共同关注的课题。

本文从技术视角出发，系统拆解智慧公厕系统的四层物联网架构、关键技术选型及落地实践，供相关从业者参考。

二、系统架构：四层物联网技术栈

智慧公厕系统本质上是一个典型的物联网应用场景，其技术架构可以分为四个层级：

层级	技术组件	核心功能
感知层	毫米波人体感应器、五合一环境传感器（氨气/硫化氢/温湿度/PM2.5）、水电计量表、烟感探测器、客流计数器	采集厕位占用状态、空气质量数据、能耗数据、设备运行状态
网络层	LoRa网关（城市覆盖1-5km）+ RS485有线双模方案	低功耗广域网传输，适应公厕分散部署、无稳定市电的场景
平台层	IoT云平台 + 大数据分析引擎	设备管理、数据汇集、规则引擎、API开放、可视化呈现
应用层	管理后台 + 小程序/APP + 综合显示屏	厕位引导、运维工单、能耗报表、联动控制、评价反馈

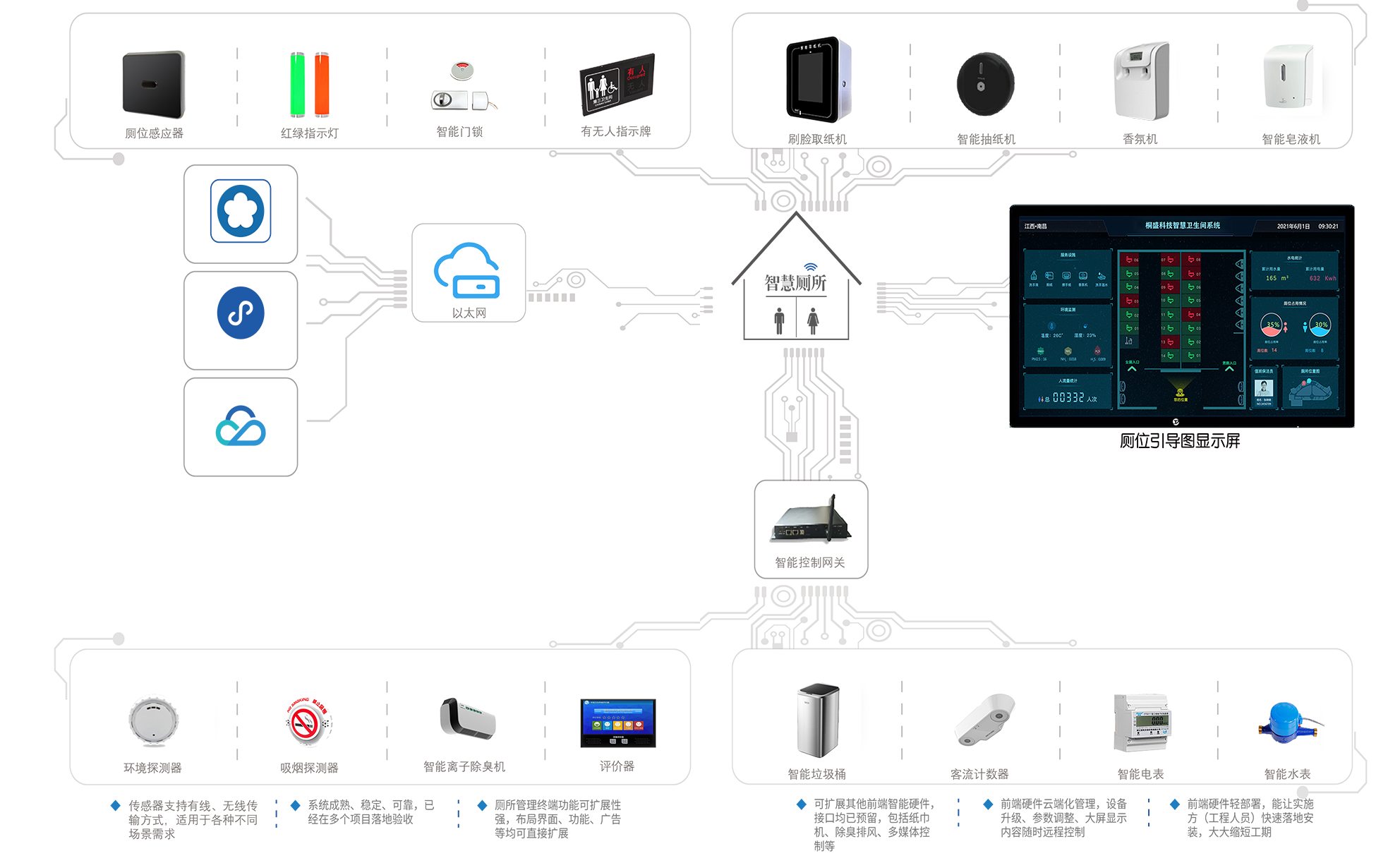

架构示意图

三、关键技术实现

3.1 无线通信方案：LoRa vs 其他

在智慧公厕场景中，通信方案的选择直接影响系统的部署成本和长期运维难度。

对比维度	LoRa	NB-IoT	Zigbee	4G
传输距离	1-5km	基站覆盖	100m	基站覆盖
功耗	极低（电池数年）	中等	低	高
部署成本	自建网关，一次性投入	依赖运营商	需中继	需SIM卡+流量费
适用公厕场景	✅ 分散/偏远/市政公厕	✅ 市区覆盖好	❌ 不适合远距离	⚠️ 有信号但成本高

为什么选择LoRa？

• 公厕分布分散，单网关可覆盖周边多个公厕

• 终端设备无需布线，电池可续航3-5年，维护成本极低

• 数据量小、上报频率低（分钟级），LoRa带宽完全够用

• 无运营商流量费用，综合成本最优

RS485有线的适用场景：对于新建公厕或厕位间距较近（<50m）的场景，可采用RS485有线方案。有线方案无需电池、数据传输更稳定，但在旧厕改造项目中施工成本较高。建议采用LoRa无线为主、RS485有线为辅的双模方案，灵活适配不同项目需求。

3.2 边缘联动控制

系统支持边缘侧自主运行。当网络中断时，网关仍可执行预设联动策略：

触发条件	联动动作
厕位有人且停留超过阈值	自动提升排风功率
夜间（22:00-06:00）长时间无人	自动调低照明亮度、关停新风设备
环境传感器检测值超标	联动除臭设备自动开启
地面湿滑	自动启动除湿/烘干设备

边缘计算的关键价值在于：即便断网，公厕的智能调控能力不受影响，保障基本功能运行。

3.3 多系统对接能力

智慧公厕系统不是孤立的子系统，需要与楼宇自控（BA）、能耗监测系统、IBMS集成平台对接。标准化的API接口设计，支持将厕位数据、环境数据、能耗数据输出至上级管理平台，实现一网统管、数据共享。

3.4 感知层设备选型要点

在项目实施中，感知层设备直接决定了系统的数据质量和长期稳定性：

设备类型	选型要点	技术说明
厕位人体感应器	抗干扰能力、静态人体识别精度	优先选择激光测距方案，不受温湿度、环境光线干扰；避免仅依赖红外热释电（无法识别静坐/蹲姿）
环境监测器	电化学传感器寿命、零点漂移	氨气/硫化氢传感器需关注年衰减率，选择具备自动校准功能的产品
水电计量表	通讯协议兼容性、量程匹配	支持Modbus标准协议，根据公厕实际负荷选择合适量程，避免小马拉大车
LoRa网关	承载容量、抗干扰能力	单网关理论支持千级节点，实际部署需考虑公厕建筑结构对信号的衰减

3.5 电源与施工设计

公厕智能化改造最大的施工成本通常来自“强电布线”。应优先考虑以下方案：

• POE供电：通过网线同时传输数据和电力，减少强电布线量

• 电池供电（LoRa）：终端设备采用大容量锂亚电池，续航3-5年，彻底免布线

• 集中供电+远距离传输：在厕位集中区域部署DC集中供电，通过RS485总线传输信号与电力

合理的电源设计可以将单厕改造施工周期从3天压缩至1天，显著降低实施成本。

3.6 跨品牌、跨协议设备接入

实际项目中，公厕内常存在不同品牌、不同时期的存量设备（如第三方空调、新风系统、照明控制器等）。统一的物模型设计至关重要：

• 物模型抽象：将不同设备的属性、服务和事件统一建模，屏蔽底层协议差异

• 协议适配层：支持Modbus、BACnet、OPC UA等主流工业协议，通过配置化方式接入第三方设备

• 断网续传：本地缓存数据，网络恢复后自动补传，确保数据完整性

通过统一的物模型设计，可避免被单一品牌绑定，保护项目方的设备选型自由度，也降低了后续运维和系统扩展的复杂度。

四、数据价值：从“感知”到“决策”

智慧公厕系统产生的数据，远不止于“看”和“控”。

4.1 节能效果

通过智能联动控制，系统可实现：

• 照明节能：人走灯灭 + 自然光补偿，节电30-40%

• 通风节能：按需排风（仅在异味超标或有人使用时开启），节电40-50%

• 综合节能：智能调控可减少20-30%的用电量，降低碳排放10-20%

4.2 节水效果

• 智能冲水系统根据使用频次智能调节冲水策略，节水20%以上

• 漏水检测自动识别异常用水，降低跑冒滴漏损失

4.3 运维效率提升

• 厕纸余量、洗手液余量实时监测，缺纸即告警，减少人工巡查频次50%以上

• 设备预测性维护，主动发现隐患而非被动响应，维修成本降低30%，设备寿命延长40%

• 保洁质量数据化，考核有依据，管理有抓手

五、结语

智慧公厕是一个“小场景、大集成”的典型物联网应用。它涉及传感器选型、无线通信组网、边缘计算、云平台开发、数据分析等多个技术领域，对系统集成能力要求较高。

随着物联网技术的成熟和成本的降低，智慧公厕正在从“示范项目”走向“标配设施”。对于技术从业者而言，这是一个值得关注的应用方向——它既有技术深度，又有社会价值。

关于技术细节或项目落地经验，欢迎在评论区交流。

📎 参考资料

• GB/T 38353-2019 《农村公共厕所建设与管理规范》

• CJJ/T 125-2021 《环境卫生图形符号标准》

• 《工业和信息化部办公厅关于推进数字化转型的指导意见》
