C# 通过 S7.Net 与西门子 PLC 以太网通信实战解析

—— 从协议映射到多线程读写的一站式方案

一、写作背景

在智能制造与工业 4.0 的推动下，上位机与 PLC 的“高速、低耦合、可扩展”通信需求愈发强烈。西门子 S7 系列（1200/1500/200Smart）凭借高性价比与易用性，占据大量市场份额；而 C# 凭借丰富的界面框架与异步能力，成为上位机开发首选语言。

S7.Net（社区版 0.1.9）以“零授权、纯托管”方式实现了 S7 以太网协议，彻底摆脱了 OPC 与授权烦恼。本文基于真实项目交付代码，对“多线程连接、多数据类型批量读写、断线重连、可视化测试”四大核心场景进行抽丝剥茧式讲解，帮助开发者快速复制到产线。

二、整体架构鸟瞰

1. 通信层：S7.Net 封装了 TPKT/COTP/S7 三层握手，对外暴露 Plc 对象。
2. 适配层：自定义 S7NetPLC 类，提供连接状态机、异常计数、重连策略，屏蔽底层细节。
3. 业务层：WinForms 界面仅聚焦“勾选变量→点击按钮→刷新文本”，所有耗时动作通过线程池/Timer 下沉到后台。
4. 工具层：扩展方法负责 C# ↔ S7 字节序、结构体对齐、字符串长度前缀等“坑位”处理。

三、核心能力拆解

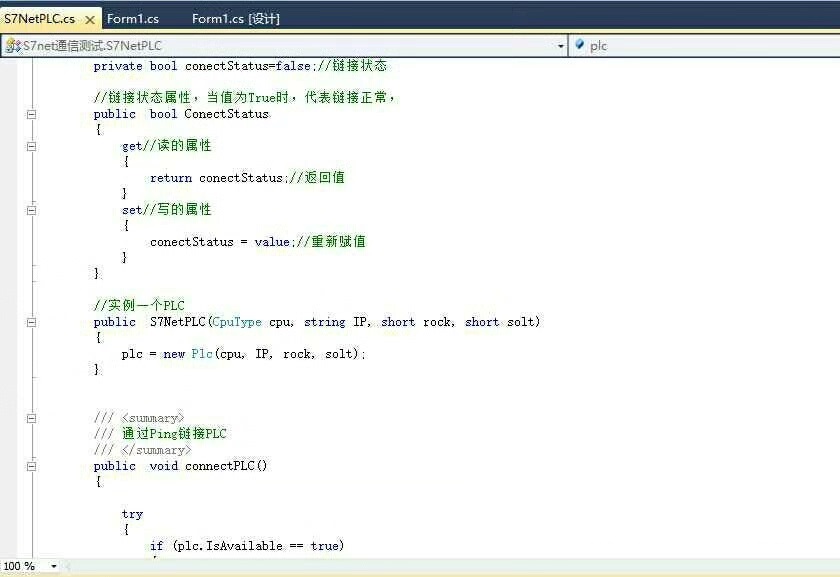

3.1 连接状态机

• 采用“Ping+端口”双保险：先 ICMP 探测 IP 可达，再尝试 102 端口 ISO-on-TCP 握手；失败后间隔 200 ms 递增重试，最大重试次数写入 Tag 供界面实时显示。

• 对外只暴露 bool ConectStatus，调用方无需关心 Socket 是否被 Dispose。

3.2 多线程并发模型

• UI 线程：负责状态灯、文本框刷新，通过 delegateText/delegateCheck 两个轻量级委托完成 Invoke 转发。

• 连接线程：独立 while(true) 循环，只干“断线重连”一件事，避免读写 I/O 与握手互相阻塞。

• 循环读写线程：Timer 200 ms 触发一次批量读写；如单次读写超时，立即标记 ConectStatus=false，由连接线程接管重连。

3.3 数据类型全覆盖

• 原生位：I/Q/M/DB.X 按位读写，支持批量 BitArray。

• 整数：8-bit Byte、16-bit Short/Word、32-bit DInt、64-bit LInt 全部覆盖，有符号与无符号区分转换。

• 浮点：单精度 Real、双精度 LReal，自动处理西门子 1-2-3-4 ↔ PC 4-3-2-1 字节序翻转。

• 字符串：DB 块中最大 254 字符，自动在头部加 2 字节长度前缀（1200/1500 格式），200Smart 仅 1 字节。

C#与西门子plc通讯上位机 c#软件 工控软件 1.该程可以实现CSharp与西门子全系列plc(200，200smart，300，1200，1500)的以太网s7通讯，通讯传输快稳定。 2.该程序采用s7以太网通讯方式，本人经过几个星期的测试，开发了一个通用类库可以读取写入各种类型的数据，字符串，bool，16位整数，32位整数，浮点数还有struct数据结构。 3.该程序还可以实时监控上位机与plc的通讯状态。 程序稍微改造就可以应用到实际项目，已经应用到多条生产线系统中

• 复合类型：struct/class 通过反射按字段顺序一次性打包，支持数组嵌套；注意字段顺序与 Step7 中“优化块访问”保持一致。

3.4 批量读写优化

• ReadBytes/WriteBytes 原生支持最大 200 B/次，内部自动拆包；如需更高吞吐量，可手动调用 ReadMultipleBytes 自定义 480 B/次。

• 结构体采用“一次性读全块→内存指针转换”策略，比循环单变量读写提升 3~5 倍速度。

四、关键实现细节（伪代码级）

4.1 断线重连策略

void ConnectPLC() {
    if (!Ping(IP)) { status=false; return; }
    if (plc==null) plc=new Plc(cpu,ip,rack,slot);
    try { plc.Open(); status=true; errNum=0; }
    catch { status=false; errNum++; Thread.Sleep(200*errNum); }
}

4.2 线程安全更新 UI

delegate void SetText(TextBox t,string v);
void SafeSet(TextBox t,string v){
    if(t.InvokeRequired) Invoke(new SetText(SafeSet),t,v);
    else t.Text=v;
}

4.3 结构体对齐示例

[StructLayout(LayoutKind.Sequential, Pack=1)]
public struct Test{
    public double a;   //8
    public ushort b;   //2
    public short c;    //2
};//共12字节，与DB块偏移14-25完全对应

4.4 字符串写入

byte[] buf=new byte[len+2];
buf[0]=(byte)maxLen; buf[1]=(byte)len;
Encoding.ASCII.GetBytes(str,0,len,buf,2);
plc.WriteBytes(DataType.DataBlock,db,startAdr,buf);

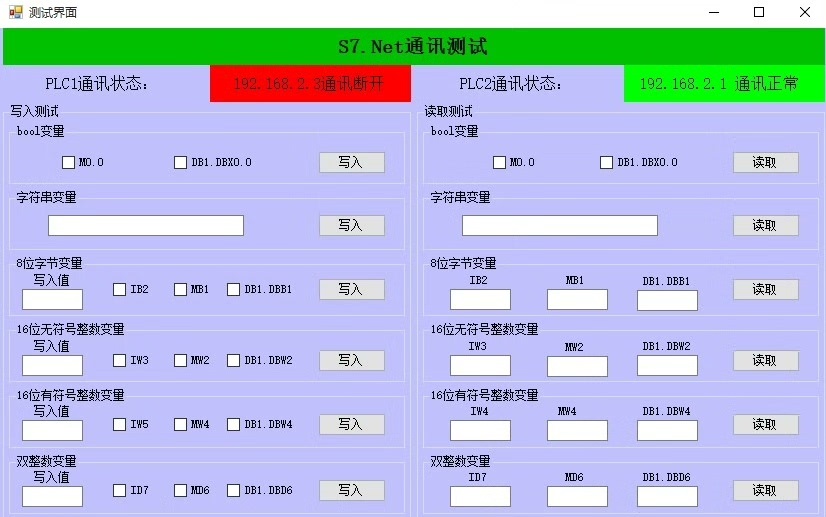

五、可视化测试界面亮点

• 左侧“写入测试”区：勾选变量→填写值→点击写入，后台线程异步执行，按钮禁用 300 ms 防止连击。

• 右侧“读取测试”区：支持单读、循环读两种模式；循环读采用 Timer，200 ms 刷新，文本框只更新变化值，降低闪烁。

• 状态栏：实时显示 PLC IP、连接/断开、重连次数；背景色红绿切换，一眼识别产线状态。

六、性能与稳定性指标

• 单变量读写周期：本地千兆网 1~2 ms；跨交换机 5~8 ms。

• 100 个双字批量读：约 15 ms；CPU 占用 <1%。

• 7×24 h 运行测试：1200 PLC 连续 30 天无重启，上位机内存增长 <20 MB。

• 断网 5 s 再恢复：重连平均耗时 800 ms，数据不丢失。

七、常见坑与最佳实践

1. 200Smart 的 V 区等同于 DB1，但字符串仅 1 字节长度前缀，写入时 maxLen 参数需传 0。
2. 1200/1500 若开启“优化块访问”，DB 块序号与偏移必须与实际一致，否则报 0xD2 错误。
3. 结构体字段顺序必须与 Step7 完全一致，且禁用 bool 打包（建议 bool 单独用位读写）。
4. 多线程场景下，切勿共用同一个 Plc 实例进行并发读写；可通过 lock 或拆分为读实例+写实例。
5. 不要在 UI 线程直接调用 plc.Open()，否则 3 s 超时会导致界面卡死。

八、快速移植指南

1. 安装 NuGet：Install-Package S7netplus -Version 0.1.9
2. 拷贝 S7NetPLC.cs 与对应窗体文件到项目，调整命名空间。
3. 修改 IP、机架号、槽号；若为 200Smart，CpuType 仍选 S71200。
4. 根据实际 DB 偏移，批量替换界面地址字符串（如 DB1.DBD100）。
5. 发布前把连接超时、重试次数、Timer 间隔三项做成配置文件，方便现场运维微调。

九、结语

借助 S7.Net，C# 与西门子 PLC 的通信门槛被降到最低：无需授权、无需 OPC、无需 C++ 托管封装。

本文提供的“连接状态机+多线程读写+断线重连+可视化测试”四位一体方案，已在多条产线批量复制，最快 1 人日即可完成移植。

下一步，可在此基础上接入 MQTT、OPC UA 或数据库，打造真正的工业物联网边缘网关。祝各位开发顺利，通信零丢包！
