springboot商品进销存系统的设计与实现

目 录

摘  要

Abstract

第一章 绪  论

1.1 研究背景及意义

1.2 国内外研究现状

1.3 论文组织结构

第二章 关键技术

2.1 B/S框架

2.2 SpringBoot框架

2.3 Vue技术

2.4 MySQL数据库

2.5 Java语言

第三章 系统分析

3.1 系统可行性分析

3.1.1 技术可行性

3.1.2 经济可行性

3.1.3 操作可行性

3.2 系统性能需求分析

3.2.1 功能性分析

3.2.2 系统用例分析

3.3 系统总体流程设计

3.3.1 用户登录流程

3.3.2 添加信息流程

3.3.3 修改信息流程

3.3.4 删除信息流程

第四章 总体设计

4.1 系统架构设计

4.2 系统模块设计

4.3 数据库设计

4.3.1 数据库概念结构设计

4.3.2 数据库逻辑结构设计

第五章 系统详细设计与实现

5.1 登录模块

5.2 管理员功能模块

5.2.1 后台首页模块

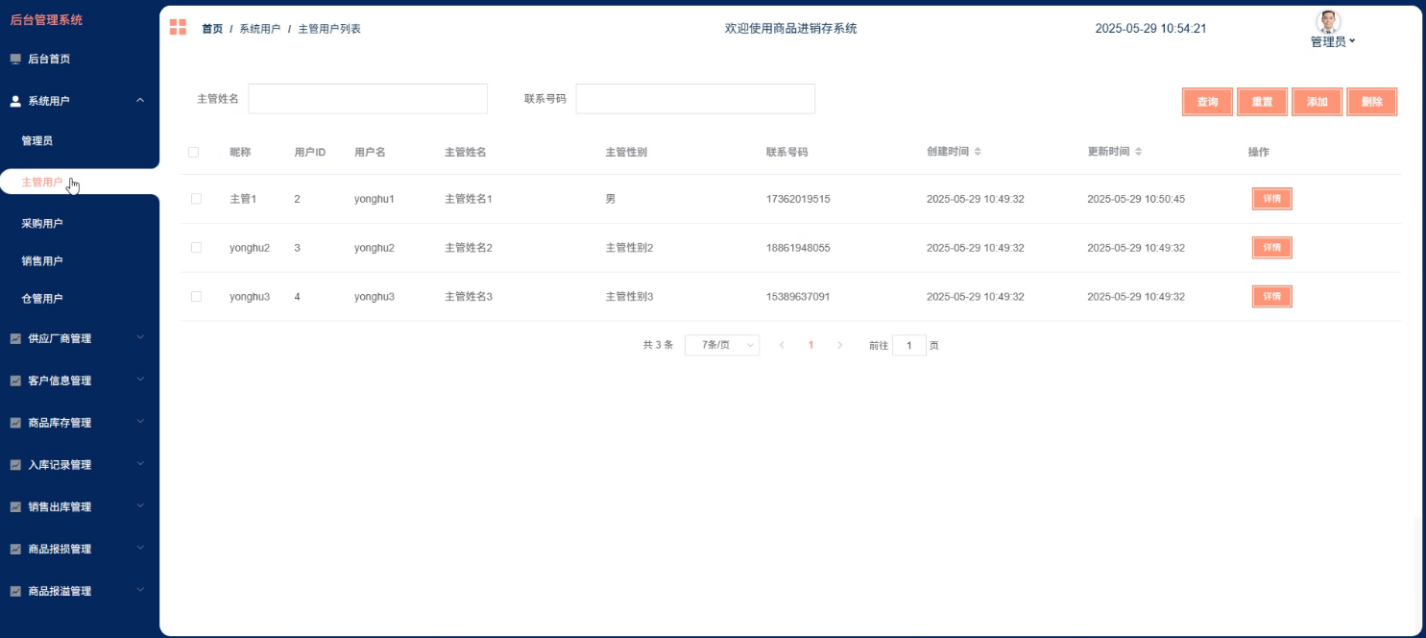

5.2.2 系统用户管理模块

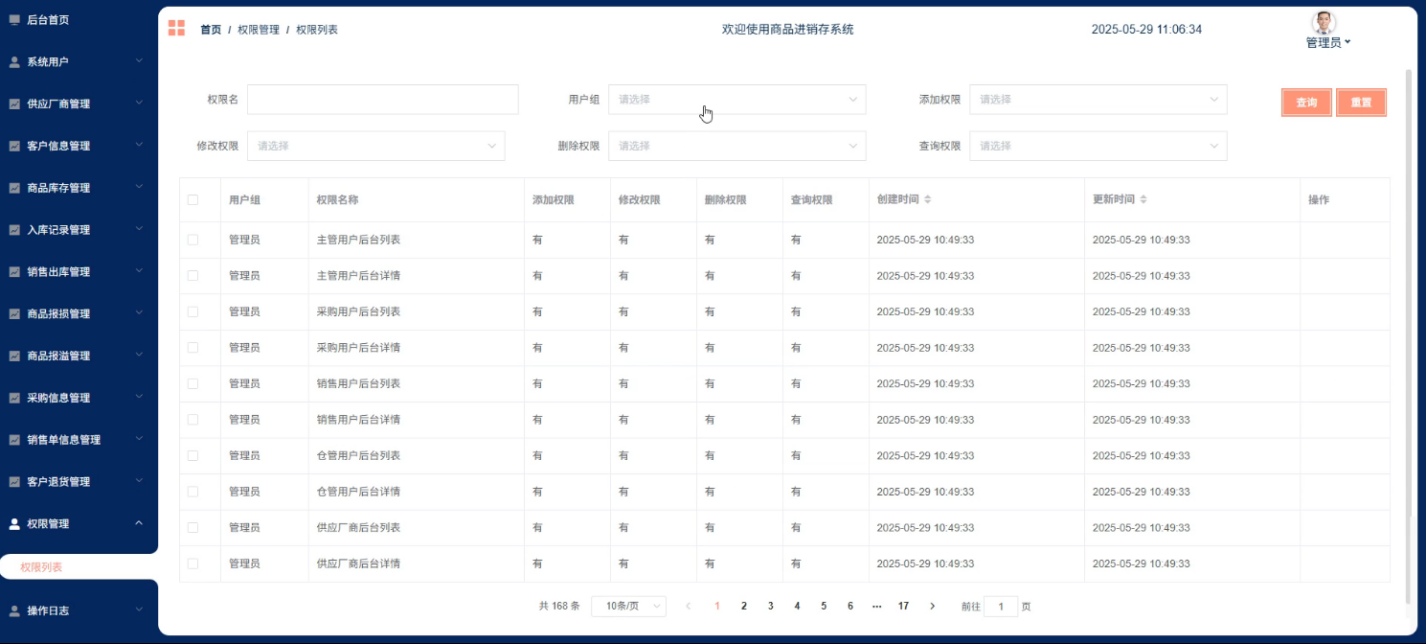

5.2.3 权限管理模块

5.2.4 操作日志模块

5.3 仓管用户功能模块

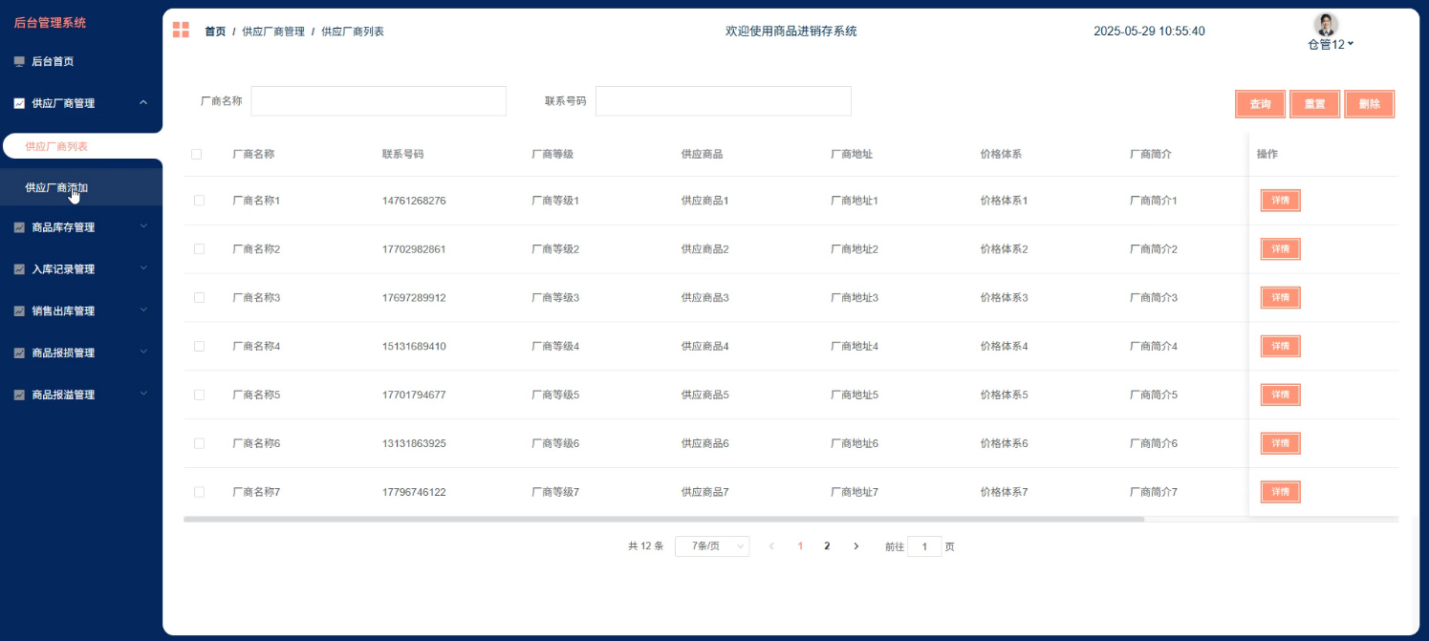

5.3.1 供应厂商管理模块

5.3.2 商品库存管理模块

5.4 销售用户功能模块

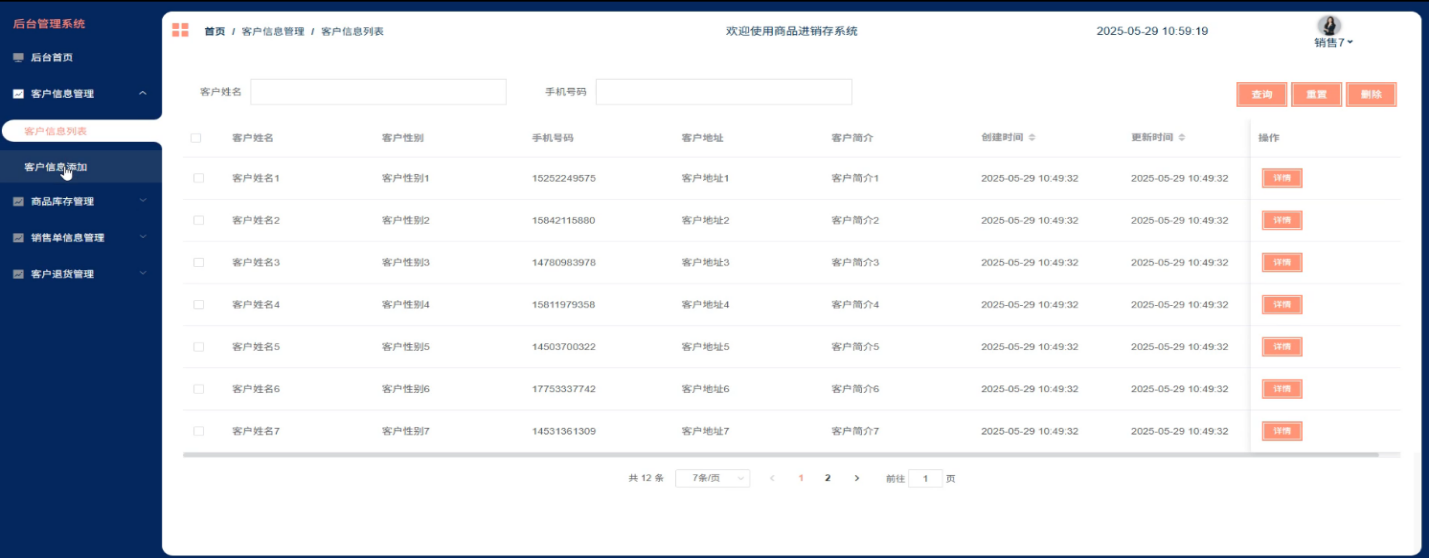

5.4.1 客户信息管理模块

5.4.2 销售单信息管理模块

5.5 采购用户功能模块

5.5.1 商品库存管理模块

5.6 主管用户功能模块

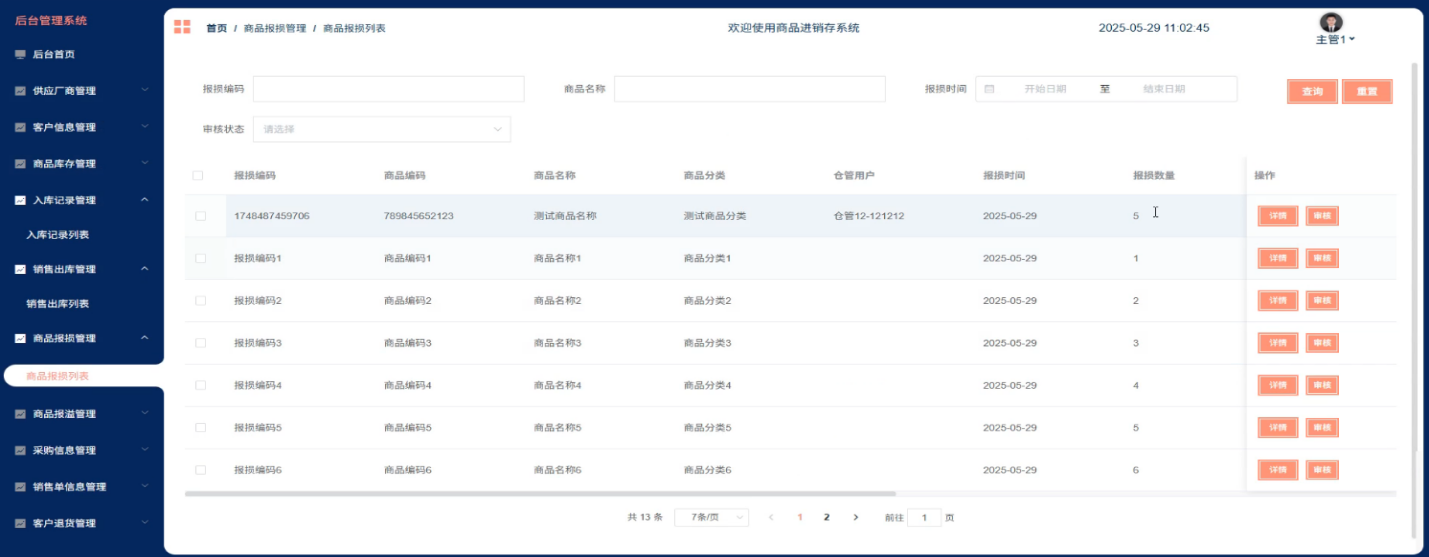

5.6.1 商品报损管理模块

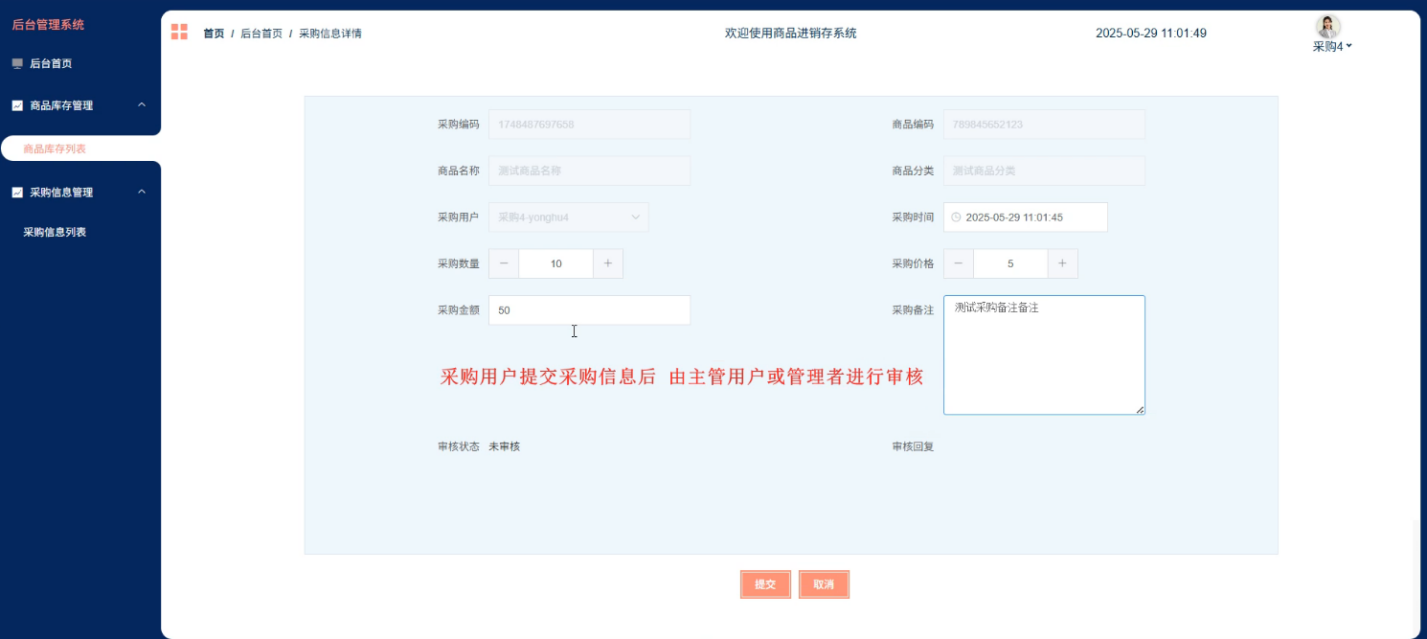

5.6.2 采购信息管理模块

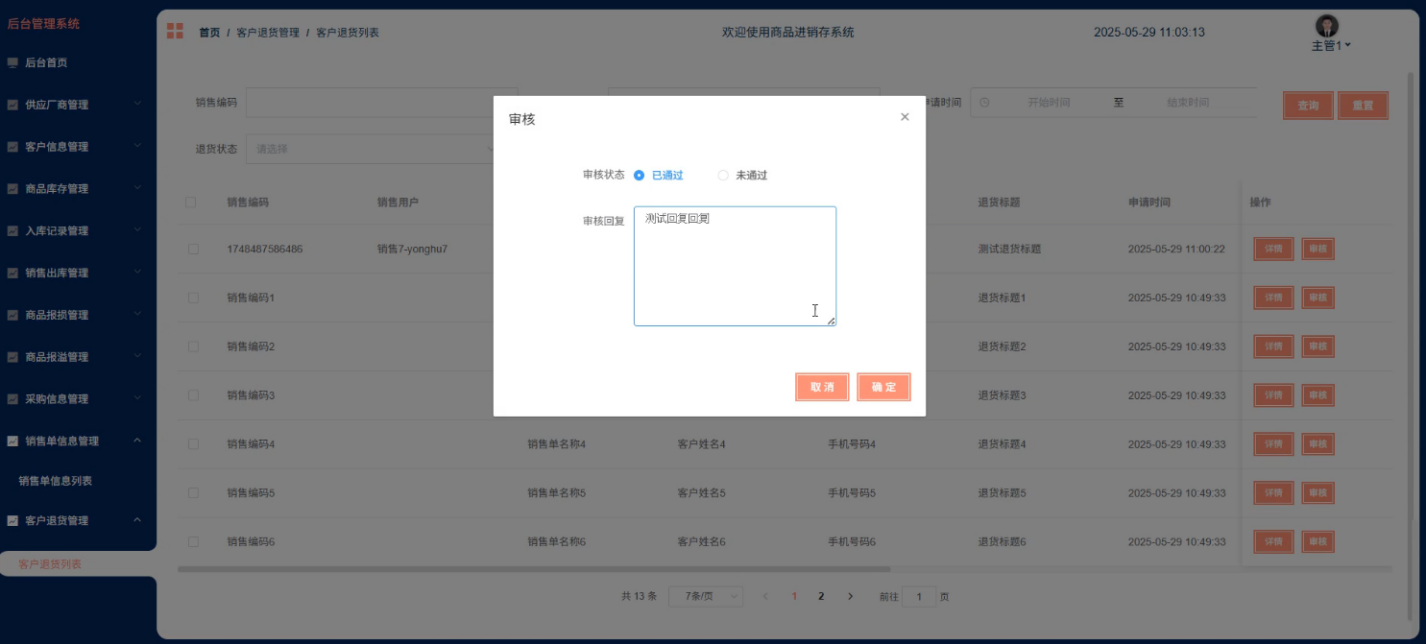

5.6.3 客户退货管理模块

第六章 系统测试

6.1 系统测试的目的

6.2 测试方法

6.3 测试用例

6.3.1 用户登录功能测试

6.3.2 创建数据测试

6.3.3 修改数据测试

6.3.4 查询数据测试

6.4 测试结果

结  论

参考文献

致  谢

附 录

摘  要

随着电商与零售行业的快速发展，传统人工管理库存的方式难以满足高效运营需求。针对企业商品流转过程中采购、仓储、销售各环节协同效率低的问题，基于Spring Boot框架与MySQL数据库构建了多角色协作的进销存管理系统。系统采用分层架构设计，通过Java语言实现业务逻辑，结合Spring Boot的快速开发能力与MySQL的高可靠性，构建了涵盖商品全生命周期管理的功能模块。系统支持库存动态预警机制，当商品库存量处于临界值时自动触发预警通知，确保库存安全阈值可控。

系统功能模块覆盖采购、仓储、销售三大核心业务场景，提供精细化的多角色权限控制。仓管用户可执行入库、出库及库存调整操作，并提交报损申请等待主管审核，销售用户负责客户信息维护与销售订单处理，退货流程需经主管审批，采购用户通过录入采购信息并提交审核，实现供应链闭环管理。管理员拥有全局数据统计视图，可监控供应商、客户及交易数据，同时管理用户权限与操作日志。主管用户作为审批中枢，对采购、退货、报损等关键操作进行审核决策，形成完整的业务闭环。系统通过流程化审批与实时数据同步，有效提升企业商品流通效率与库存准确性。

关键词：商品进销存系统；SpringBoot框架；Java语言

Abstract

With the rapid development of e-commerce and retail, traditional manual inventory management methods are no longer sufficient to meet the demands of efficient operations. To address the low efficiency in the coordination of procurement, warehousing, and sales processes during the circulation of goods, a multi-role collaborative inventory management system has been developed using the Spring Boot framework and MySQL database. The system is designed with a layered architecture, using Java to implement business logic. By leveraging the rapid development capabilities of Spring Boot and the high reliability of MySQL, it has built functional modules that cover the entire lifecycle management of goods. The system includes a dynamic inventory warning mechanism, which automatically triggers alerts when the inventory level approaches critical levels, ensuring that inventory safety thresholds are maintained.

The system's functional modules cover the three core business areas of procurement, warehousing, and sales, offering detailed multi-role permission controls. Warehouse users can perform inventory entry, exit, and adjustment operations, submit loss reports for supervisor review, and manage customer information and sales orders. The return process requires supervisor approval. Procurement users can input procurement information and submit it for review, ensuring a closed-loop supply chain management. Administrators have a comprehensive data statistics view to monitor supplier, customer, and transaction data, as well as manage user permissions and operation logs. Supervisor users act as the approval hub, reviewing and making decisions on key operations such as procurement, returns, and loss reports, forming a complete business cycle. The system enhances the efficiency of enterprise commodity circulation and inventory accuracy through streamlined approval processes and real-time data synchronization.

Key words: commodity purchase and sales inventory system; SpringBoot framework; Java language

第一章 绪  论

1.1研究背景及意义

在现代企业管理中，商品的采购、库存和销售环节是保障企业正常运营的重要组成部分。随着市场竞争日益激烈，企业对内部管理效率与信息处理能力提出了更高要求。传统的手工记录或简单的电子表格管理方式已无法满足企业在库存控制、数据统计、流程审批等方面的复杂需求，容易造成信息滞后、数据误差甚至业务流程混乱。因此，构建一个高效、稳定、可扩展的商品进销存系统成为企业优化资源配置、提升运营效率的关键手段。

开发基于Spring Boot的Java商品进销存系统，有助于实现企业对商品流转过程的全面信息化管理。该系统通过模块化设计与角色权限划分，支持多用户协同操作，覆盖供应商管理、客户信息维护、库存预警、出入库记录、报损报溢及采购审核等多个功能模块。不仅提高了数据处理的准确性和实时性，也强化了各部门之间的协作机制，降低人为操作带来的风险。此外，系统内置的库存预警机制可在库存量低于安全阈值时及时提醒相关人员，避免断货或积压现象的发生，为企业决策提供有力的数据支撑。这种信息化管理模式对于提升企业的管理水平、降低成本、增强市场竞争力具有重要意义。

1.2国内外研究现状

国内外对于商品进销存系统的研究主要集中在提高企业运营效率和优化资源配置方面。在国外，研究者们对供应链管理的理论与实践进行了广泛探讨，强调通过信息化手段实现库存控制、采购计划及销售策略的优化整合。例如，在零售行业，学者们关注如何通过先进的信息技术改善供应链透明度，促进信息流在供应商、企业和客户之间的高效传递。研究成果表明，采用现代化的信息管理系统能够显著提升企业的反应速度和服务质量，有助于企业在激烈的市场竞争中占据有利位置。国外的相关文献还经常讨论标准化流程的重要性，以及如何利用技术手段加强不同部门间的数据共享与协作。

在国内，随着电子商务的发展和企业规模的扩大，商品进销存系统的应用越来越受到重视。国内的研究更多地聚焦于如何根据本土市场特点设计出更加贴合实际需求的解决方案。不少研究关注于中小型企业在资源有限的情况下，如何借助信息化工具提升自身的管理水平。一些案例分析展示了通过实施进销存系统，企业不仅能够有效降低库存成本，还能提高订单处理速度和准确性。国内学术界也关注到了信息安全问题，强调数据保护在进销存系统中的重要性。通过建立健全的数据安全机制，可以确保商业敏感信息的安全，防止数据泄露对企业造成的潜在风险。无论是国内还是国外，相关研究都表明了信息化管理工具在现代企业运营中的不可或缺性，并且为后续的研究提供了丰富的理论基础和实践指导。

1.3论文组织结构

本论文共分为七个主要章节，具体结构如下：

1. 绪论：介绍研究背景与意义，回顾国内外研究现状，并概述论文的组织结构。

2. 相关技术介绍：详细介绍与本研究相关的技术，包括Java语言、B/S框架、SpringBoot框架、MVC框架、Vue技术和MySQL数据库。

3. 需求分析：对系统的功能需求和非功能需求进行分析，明确用户和管理员的需求，并进行可行性分析，包括技术、操作和经济可行性。

4. 系统设计：涵盖系统架构设计、系统模块设计，并进行数据库的概念设计与表设计。

5. 系统实现：具体描述各个功能模块的实现过程，展示系统如何根据需求进行开发。

6. 系统测试：阐述测试的目的，分析测试结果并得出结论，以验证系统的稳定性和功能完整性。

7. 总结：总结研究的主要成果和贡献，指出存在的不足及未来的研究方向。

第二章 关键技术

2.1 B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件，只要用户的浏览器符合要求，就可以使用系统。

B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。

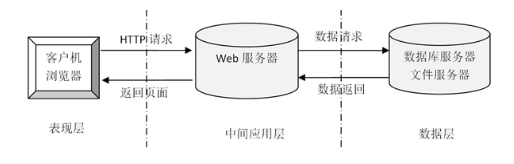

B/S模式三层结构图如图2-1所示。

图2-1B/S模式三层结构图

2.2 SpringBoot框架

SpringBoot是一个用于简化Spring应用开发的开源框架，通过减少开发人员配置和依赖的复杂性，使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上，提供了一种自配置的方式，使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则，将常见的配置预设，使得开发人员能够聚焦于业务逻辑的实现，而不必过多关注繁琐的配置和环境搭建。

SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库，自动推断出开发环境的配置需求，减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持（如Tomcat、Jetty等），使得应用可以以独立的Java应用形式运行，不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器（Starters）简化了常见功能的集成，例如数据库连接、消息队列、缓存、认证与授权等，从而提升了开发效率[4]。

2.3 Vue技术

Vue.js是一款用于构建用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。

Vue.js具备数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。

2.4 MySQL数据库

MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。

MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持用户角色管理、细粒度的权限控制等，保障数据的安全性。

2.5 Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行[8]。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

第三章 系统分析

3.1系统可行性分析

3.1.1技术可行性

从技术可行性角度审视，选定的技术方案完全能够满足现阶段的应用需求。B/S架构展现了卓越的跨平台兼容性，通过浏览器端的渲染与服务器端的处理相结合，实现了在不同操作系统和设备上的无缝访问体验。SpringBoot框架，依托于成熟的Spring生态系统，其自动配置机制显著降低了开发和部署的复杂性，同时支持高效开发和微服务架构的构建。Vue.js作为前端技术的佼佼者，其数据绑定功能和虚拟DOM的优化，极大地提高了大规模应用的构建和维护效率。MySQL数据库在数据存储和查询优化方面表现出色，其ACID事务特性与高并发处理能力确保了数据的一致性和系统的稳定性，且因其广泛的应用和良好的扩展性，已成为多种行业的首选。

3.1.2经济可行性

从经济可行性角度，所有选用的技术均为开源软件，降低了开发与部署成本。B/S架构减少了客户端软件的安装和更新需求，减轻了IT维护成本。SpringBoot框架通过减少配置和自动化部署，降低了开发和运营的时间成本。Vue.js提供了快速开发的能力，减少了前端开发的人员需求。MySQL作为开源数据库，不仅在授权成本上具有优势，而且通过其高效的查询与事务处理能力，可以在保证性能的同时降低硬件资源的投入，实现资源的高效利用。

3.1.3操作可行性

从操作可行性角度，所有选用的技术都有良好的文档支持和广泛的开发社区。B/S架构的实施依赖于常见的Web技术，技术栈成熟，操作流程规范，适合企业级应用的快速部署与运维。SpringBoot框架简化了Spring应用的配置与开发，集成了嵌入式Web服务器，使得开发者能够快速启动项目，减少了对开发环境和部署环境的依赖。Vue.js以组件化的设计思想，极大提升了前端开发的效率与代码复用性，操作简便。MySQL数据库提供了易于管理的用户界面，操作界面直观，支持多种操作系统，适合日常的数据库管理和维护工作。

3.2系统性能需求分析

1.可用性需求

系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

2.可靠性需求

可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。

3.安全性需求

系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。

3.2.1功能性分析

仓管用户模块：

1. 登录：仓管用户通过账号登录系统，账号由系统管理员创建和分配，确保每个仓管用户都有唯一的登录凭证。
2. 后台首页：登录后，仓管用户将进入后台首页，这里提供一个功能导航栏，用户可以在此查看或修改个人信息和密码，方便快捷地访问其他管理模块。
3. 供应厂商管理：仓管用户可以在此模块添加新的供应厂商信息，删除不再合作的厂商，以及查询和查看现有厂商的详细信息，保持供应链信息的更新和准确性。
4. 商品库存管理：此模块允许仓管用户对商品库存进行添加、删除和查询操作，同时查看商品的详细库存信息。系统会自动预警当库存量小于5但大于0时，提示仓管用户及时处理。此外，仓管用户可以录入商品的入库、出库和报损信息，确保库存数据的实时更新。
5. 入库记录管理：仓管用户可以在此模块管理商品的入库记录，包括删除不再需要的记录和查询、查看入库详情，以跟踪商品的入库情况。
6. 销售出库管理：仓管用户负责管理销售出库记录，可以进行删除和查询操作，以及查看出库详情，确保销售出库流程的准确性和高效性。
7. 商品报损管理：当商品发生损坏或无法销售时，仓管用户可以提交报损信息，记录商品的损耗情况。这些信息需要由主管用户或管理者审核，以确保报损流程的合规性。
8. 商品报溢管理：对于超出正常库存量的商品，仓管用户可以进行报溢操作，记录库存溢出情况。同样，这些信息需要经过主管用户或管理者的审核，以维护库存的准确性。

采购用户模块：

1. 登录：该模块允许采购用户通过账号登录系统，账号由系统管理员预先创建并分配给相应的采购用户。登录过程需要用户输入正确的用户名和密码，以确保系统的安全性。
2. 后台首页：登录后，采购用户将进入后台首页，这里提供了一个功能导航栏，方便用户快速访问不同的功能模块。用户可以在此页面查看和修改自己的个人信息，同时也可以更改个人密码，以保证账户安全。
3. 商品库存管理：此模块允许采购用户查询和管理商品库存信息。用户可以查看商品的详细库存情况，包括但不限于商品名称、数量、位置等。采购用户还可以录入采购信息，如采购数量、采购日期等。提交的采购信息需要经过主管用户或管理者的审核，以确保采购流程的正确性和合规性。系统还具备预警功能，当某个商品的库存量达到大于0且小于5时，系统会自动发出预警，提示采购用户及时补充库存。
4. 采购信息管理：在该模块中，采购用户可以进行采购信息的删除和查询操作。用户可以查看历史采购记录，了解过往的采购详情，并根据需要对记录进行删除。

销售用户模块：

1. 登录：该模块允许销售用户通过账号登录系统，账号由系统管理员预先添加并分配给相应的销售用户。
2. 后台首页：登录后，销售用户将进入后台首页，这里提供一个功能导航栏，方便用户快速访问系统的各个部分。用户还可以在首页查看和修改自己的个人信息以及密码。
3. 客户信息管理：销售用户可以在此模块中添加新客户信息、删除不再相关的客户信息以及查询和查看现有客户的具体详情。
4. 商品库存管理：此功能使销售用户能够实时查询商品库存情况，并查看商品的详细信息。系统会特别预警那些库存量小于5件但大于0件的商品，以便销售用户及时关注并补充库存。
5. 销售单信息管理：销售用户可以在此模块中添加新的销售单据、删除或查询历史销售单据，并查看销售单的详细内容。此外，客户退货功能允许销售用户提交客户退货信息，等待主管用户或管理者的审核。
6. 客户退货管理：销售用户可以管理客户退货请求，包括删除不再需要的退货记录和查询、查看退货详情，确保退货流程的顺利进行。

主管用户模块：

1. 登录：该模块允许主管用户通过账号登录系统，账号由管理员预先添加，确保只有授权的人员能够访问。
2. 后台首页：主管用户登录后，首先看到的是后台首页，这里提供了一个功能导航栏，方便用户快速访问系统中的各个模块。同时，主管用户可以在首页查看或修改自己的个人信息和密码，确保账户安全。
3. 供应厂商管理：主管用户可以在此模块中查询供应厂商信息，并查看厂商的详细资料，以便更好地管理与供应商的关系。
4. 客户信息管理：主管用户能够查询客户信息，并查看客户的详细资料，有助于维护客户关系和提升服务质量。
5. 商品库存管理：主管用户可以对商品库存进行查询，并查看商品的详细库存情况。系统会特别预警那些库存量大于0且小于5的商品，以便及时补充库存，避免缺货。
6. 入库记录管理：主管用户可以查询历史入库记录，并查看每条记录的详细信息，以监控商品的入库情况。
7. 销售出库管理：主管用户可以查询销售出库记录，并查看每条记录的详细信息，以监控商品的销售和出库情况。
8. 商品报损管理：主管用户可以查询商品报损记录，并查看详细信息。同时，主管用户负责审核这些报损记录，确保报损流程的合规性。
9. 商品报溢管理：主管用户可以查询商品报溢记录，并查看详细信息，以便对超出预期的库存增加进行管理。
10. 采购信息管理：主管用户可以查询采购信息，并查看详细资料。同时，主管用户需要对采购信息进行审核，确保采购流程的正确性。
11. 销售单信息管理：主管用户可以查询销售单信息，并查看详细资料，以便对销售情况进行分析和管理。
12. 客户退货管理：主管用户可以查询客户退货记录，并查看详细信息。同时，主管用户负责审核退货请求，确保退货流程的合理性和准确性。

管理员模块：

1. 登录：允许管理员通过用户名和密码进行身份验证，以访问后台管理系统。
2. 后台首页：提供一个功能导航栏，以及供应厂商、客户信息、入库记录、销售出库、采购信息的统计概览，并允许查看或修改个人信息和密码。
3. 系统用户：允许管理员添加、删除、查询和查看不同角色的用户详情，包括管理员、主管用户、采购用户、销售用户和仓管用户。
4. 供应厂商管理：提供添加、删除、查询和查看供应厂商详情的功能，以便管理员维护供应商信息。
5. 客户信息管理：允许管理员添加、删除、查询和查看客户信息详情，方便对客户数据进行管理。
6. 商品库存管理：提供添加、删除、查询和查看商品库存详情的功能，包括预警机制，当库存量小于5时发出警告，以及管理入库、出库、报损、报溢和采购操作。
7. 入库记录管理：允许管理员删除和查询入库记录详情，以监控和管理商品入库情况。
8. 销售出库管理：提供删除和查询销售出库记录详情的功能，以便跟踪和管理销售出库情况。
9. 商品报损管理：允许管理员删除、查询和审核商品报损记录详情，确保库存数据的准确性。
10. 商品报溢管理：提供删除和查询商品报溢记录详情的功能，以便处理超出预期的库存增加。
11. 采购信息管理：允许管理员删除、查询和审核采购信息详情，确保采购流程的透明和合规。
12. 销售单信息管理：提供添加、删除、查询销售单详情的功能，包括处理客户退货情况。
13. 客户退货管理：允许管理员删除、查询和审核客户退货记录详情，确保退货流程的正确执行。
14. 权限管理：管理员可以分配和调整不同用户的权限，以控制对系统功能的访问。
15. 操作日志：记录所有后台操作的详细日志，包括用户活动和系统变更，便于追踪和审计。

3.2.2系统用例分析

商品进销存系统的完整UML用例图分别是图3-1、3-2、3-3、3-4、3-5。

仓管用户角色用例如下图所示。

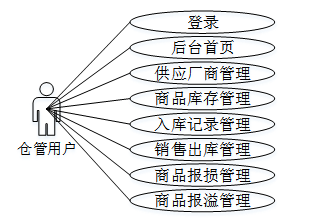

图3-1商品进销存系统仓管用户角色用例图

销售用户角色用例如下图所示。

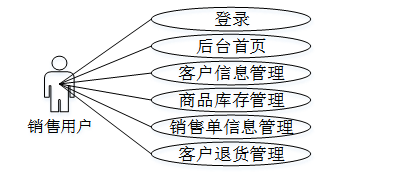

图3-2商品进销存系统销售用户角色用例图

采购用户角色用例如下图所示。

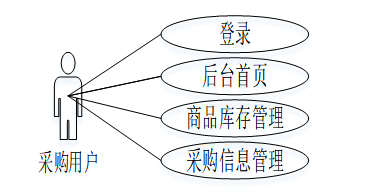

图3-3商品进销存系统采购用户角色用例图

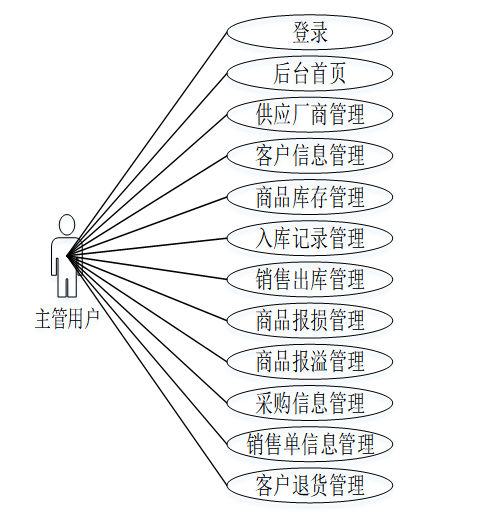

主管用户角色用例如下图所示。

图3-4商品进销存系统主管用户角色用例图

管理员角色用例如下图所示。

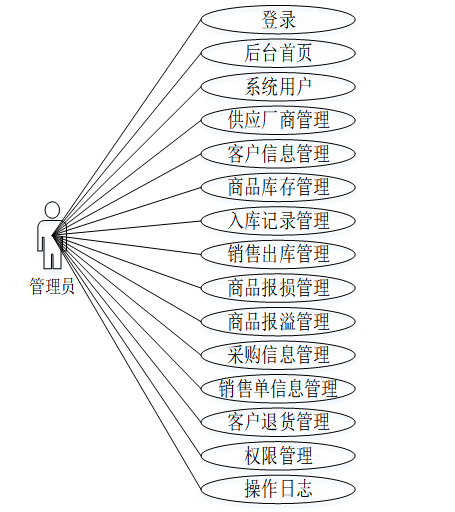

图3-5商品进销存系统管理员角色用例图

3.3系统总体流程设计

3.3.1用户登录流程

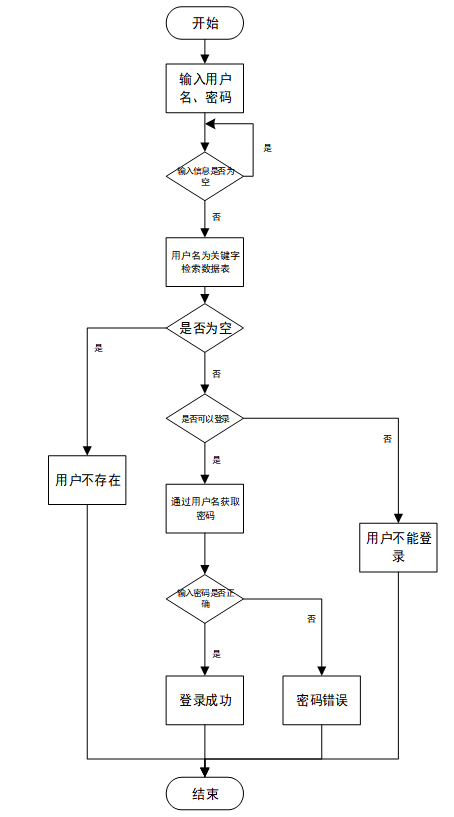

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如下图所示。

图3-6登录流程图

3.3.2添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如下图所示。

图3-7添加信息流程图

3.3.3修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入，若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如下图所示。

图3-8修改信息流程图

3.3.4删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节，若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如下图所示。

图3-9删除信息流程图
