基于SpringBoot框架的医院预约管理系统

目  录

摘要

1 绪论

1.1 研究背景

1.2 研究意义

1.3 国内外研究现状

1.4论文结构与章节安排

2 可行性分析

2.2.1 技术可行性

2.2.2 经济可行性

2.2.3 操作可行性

2.3 相关技术

2.3.1 MySQL数据库的介绍

2.3.2 B/S架构的介绍

2.3.3 Java语言

2.3.4 SpringBoot框架

2.4 系统功能分析

2.4.1 功能性分析

2.4.2 非功能性分析

2.5 系统用例分析

2.5.1 患者用户用例分析

2.5.2 医生用户用例分析

2.5.3 管理员用例分析

2.6 系统流程分析

2.6.1程序操作流程

2.6.2 登录流程

2.6.3 注册流程

3 系统总体设计

3.1 系统功能模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.2.2 数据库逻辑结构设计

4 系统详细设计与实现

4.1前台用户功能模块

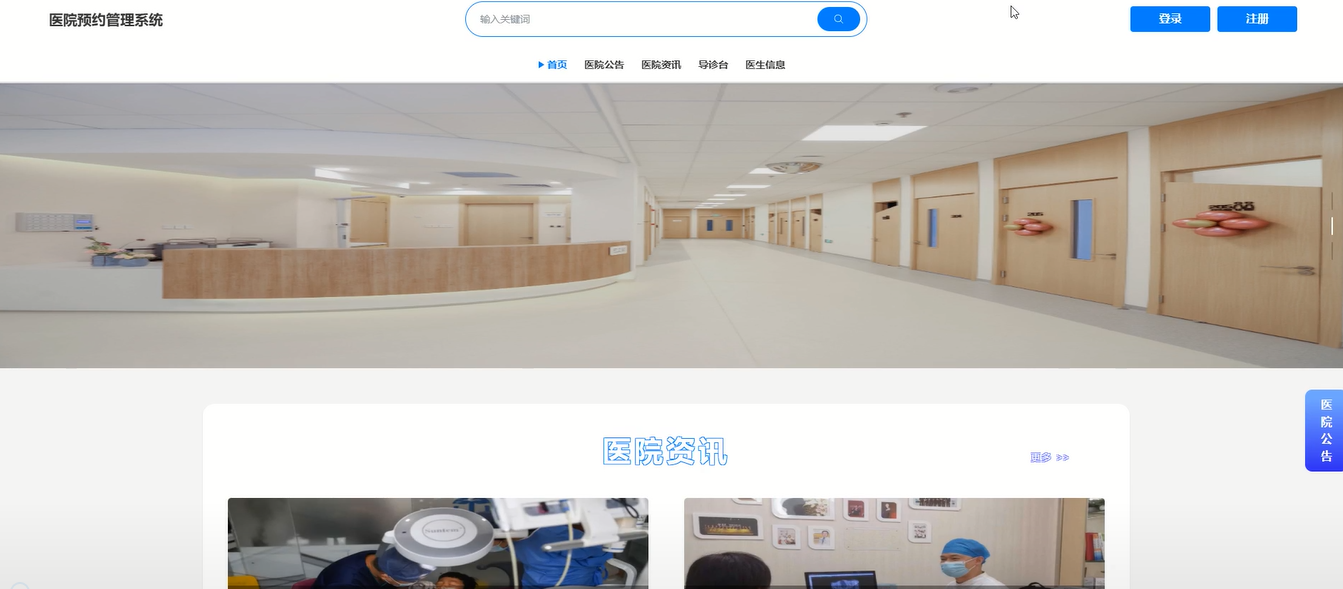

4.1.1 前台首页界面

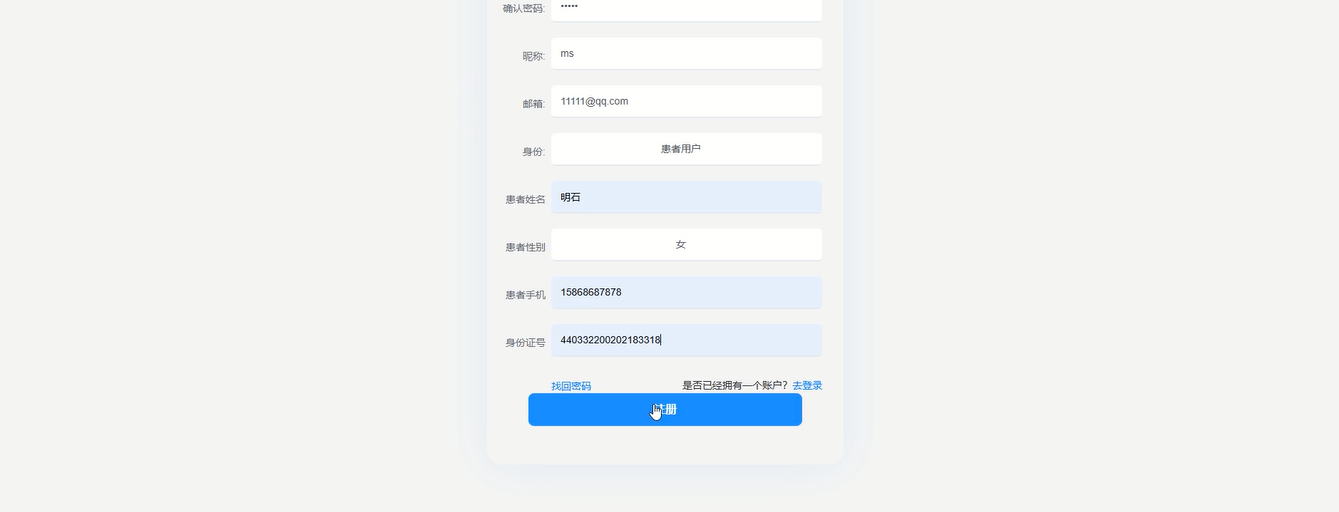

4.1.2 用户注册界面

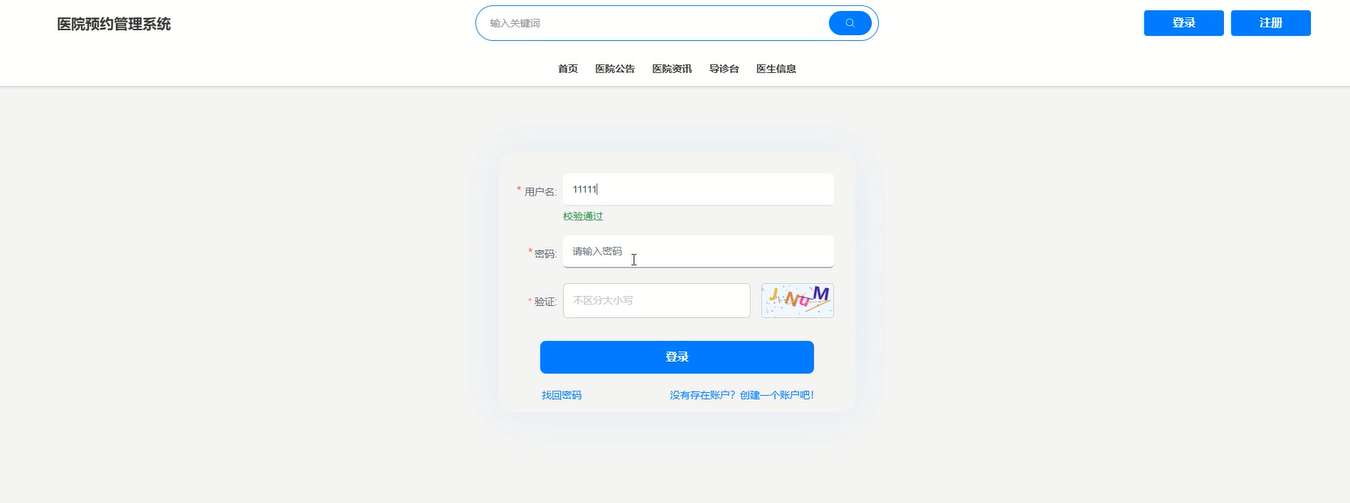

4.1.3 用户登录界面

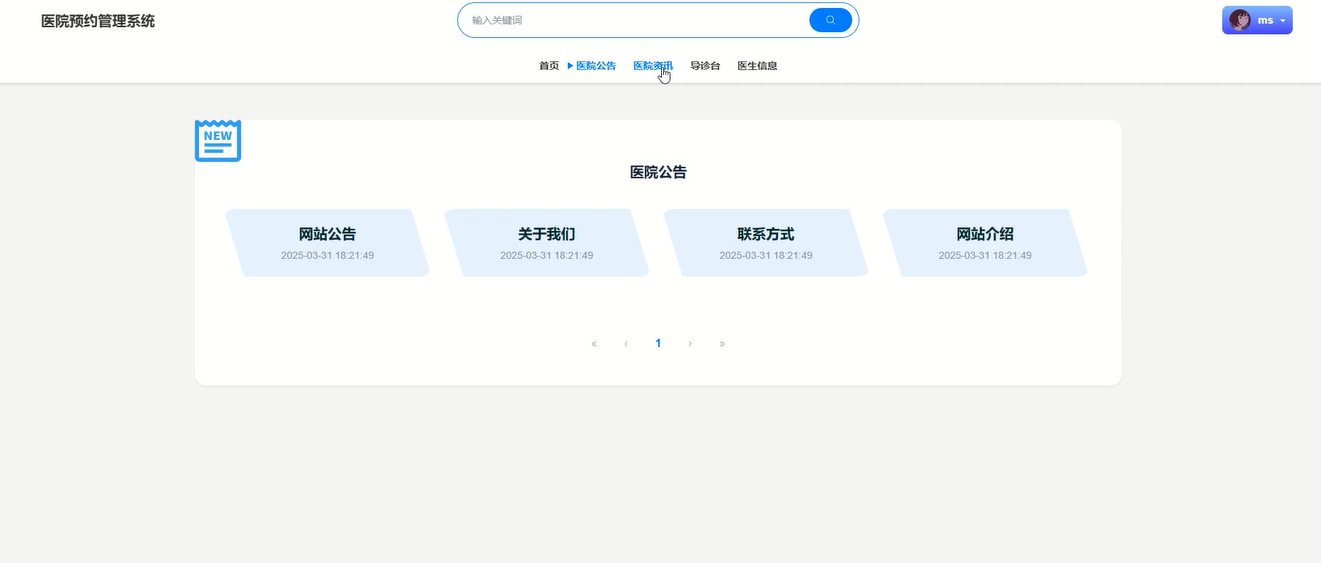

4.1.4医院公告界面

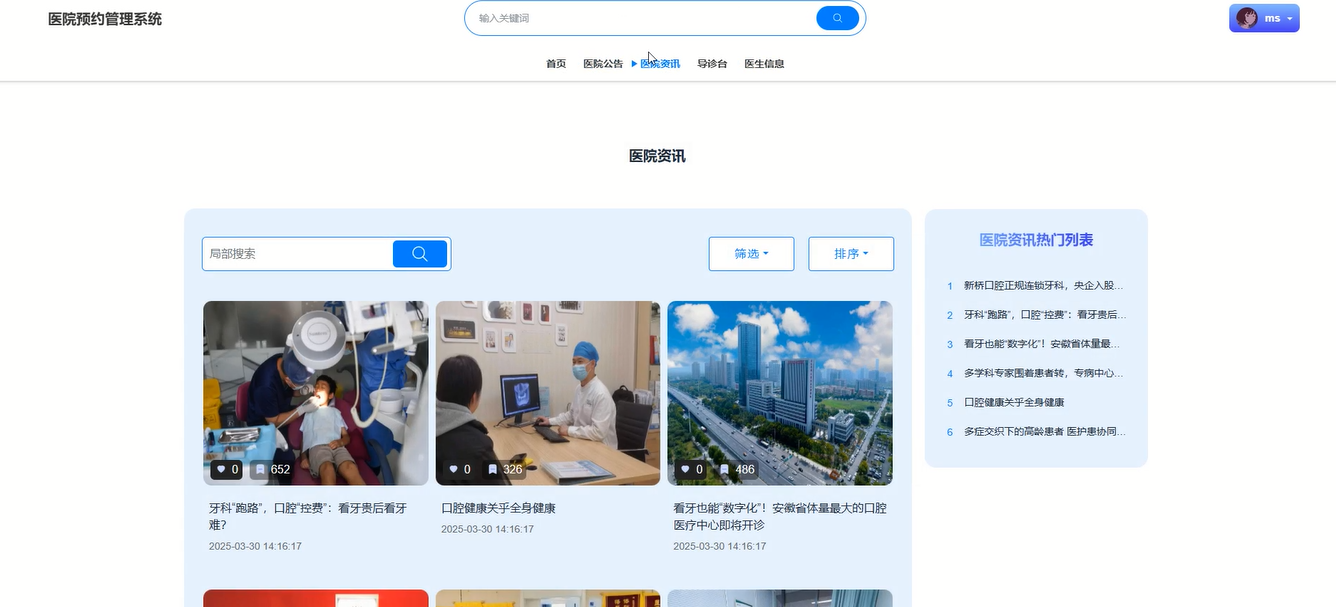

4.1.5 医院资讯界面

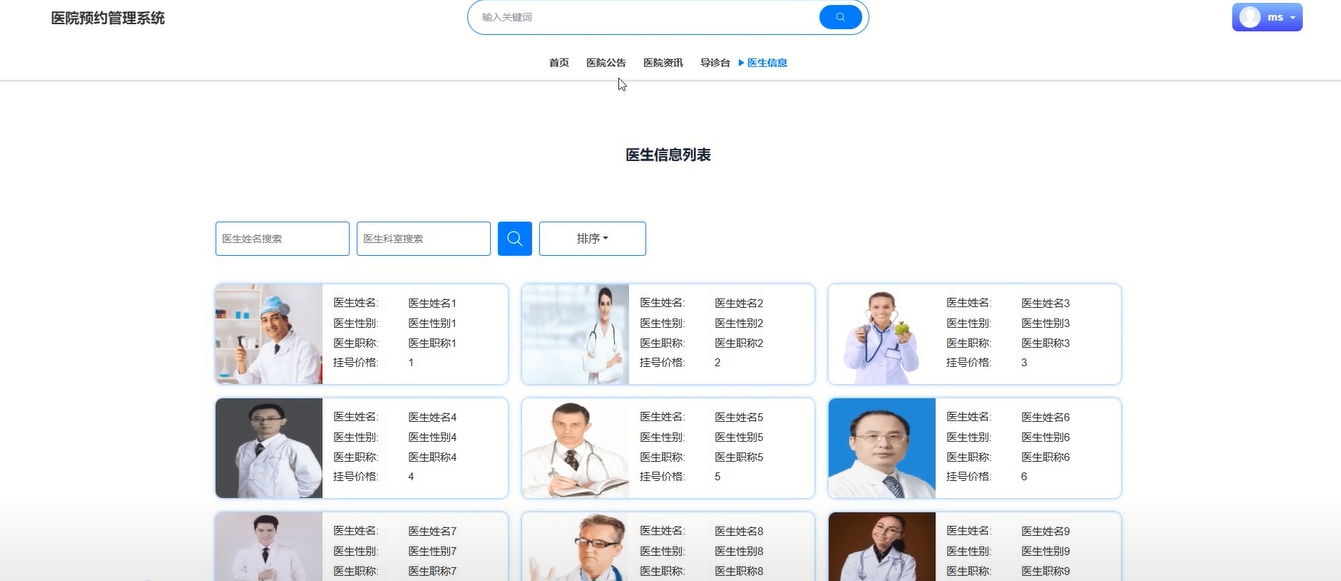

4.1.6 医生信息界面

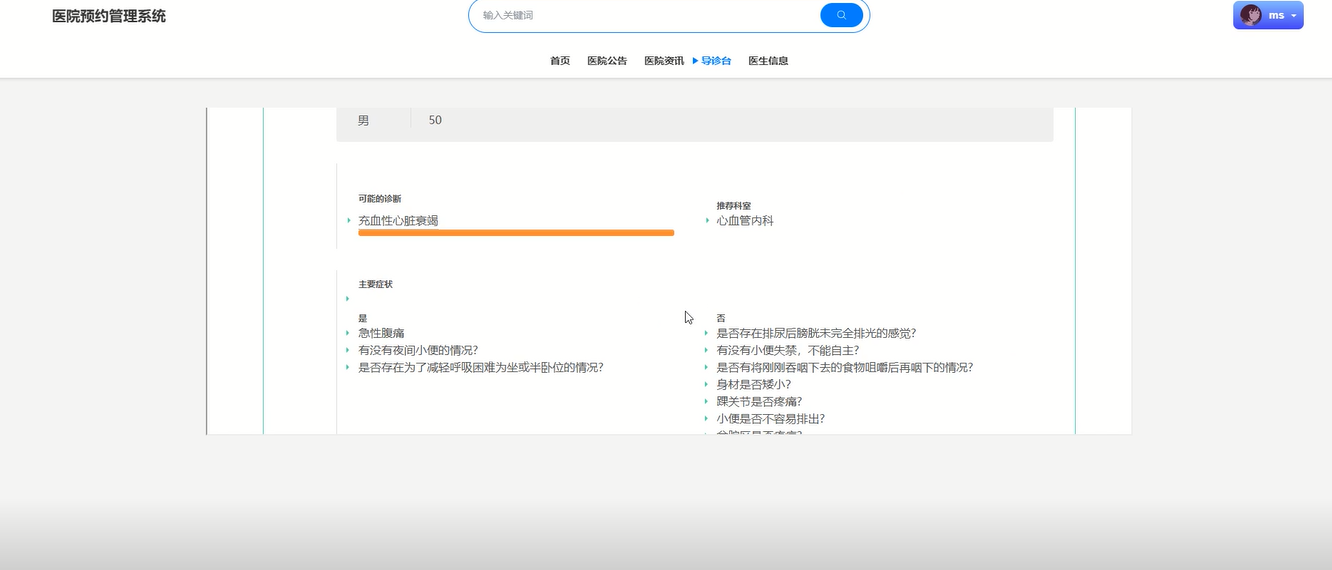

4.1.7 导诊台界面

4.2医生用户后台功能模块

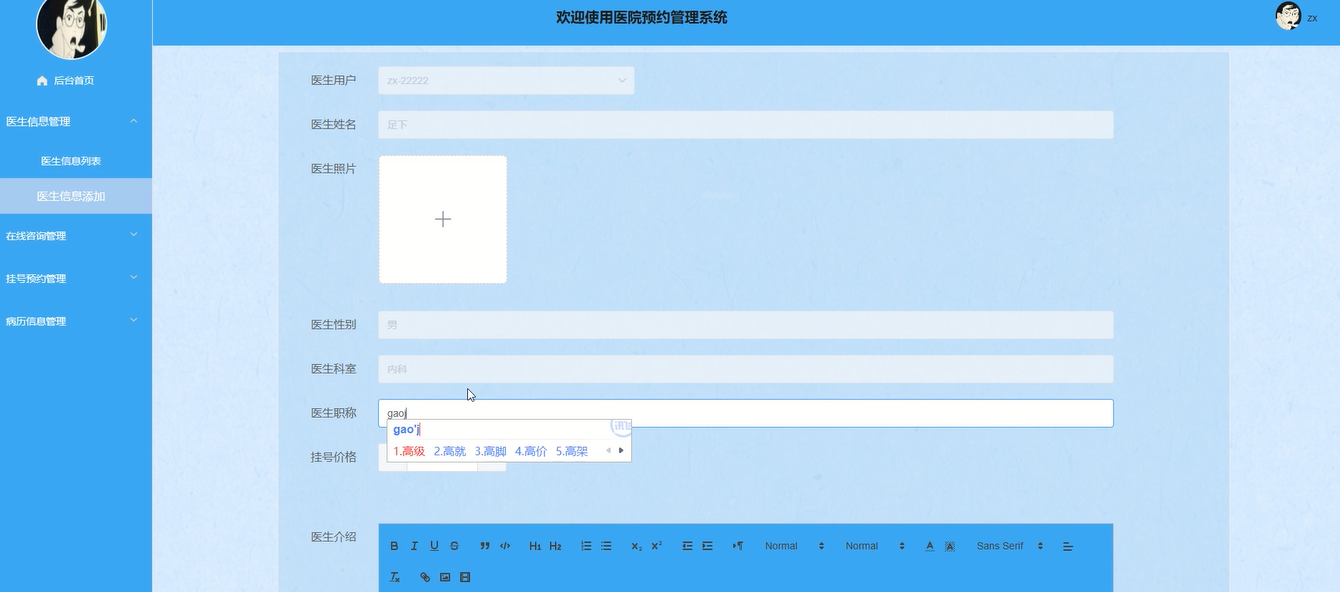

4.2.1 医生信息管理界面

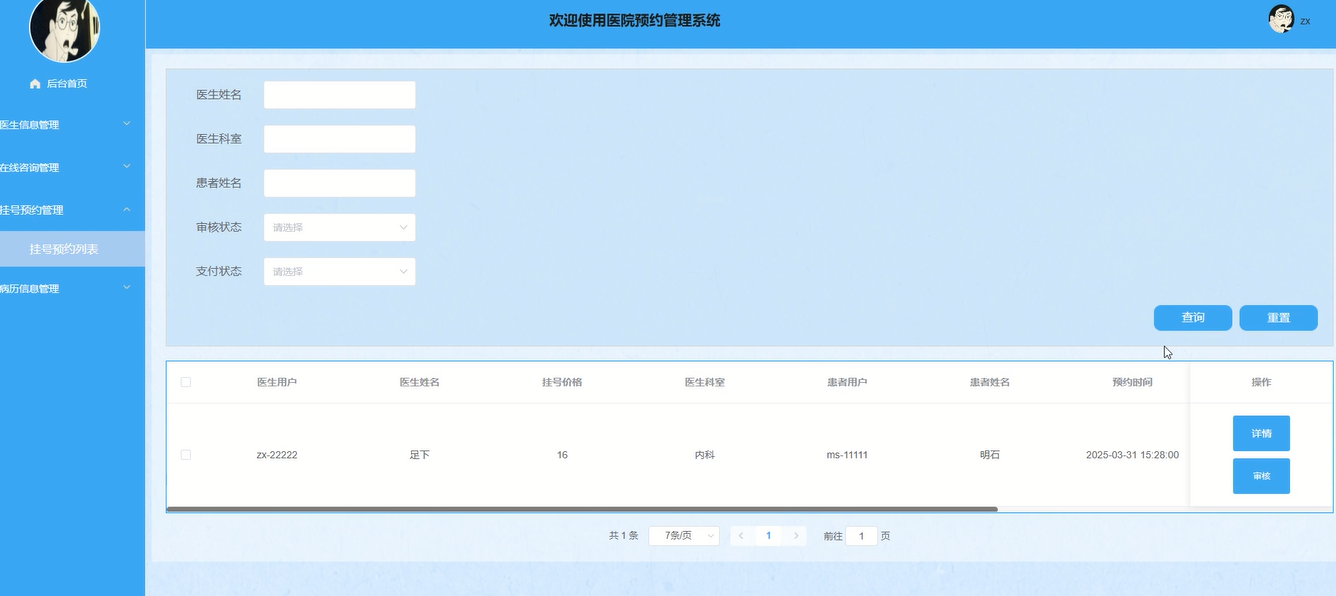

4.2.2 挂号预约管理界面

4.3管理员后台功能模块

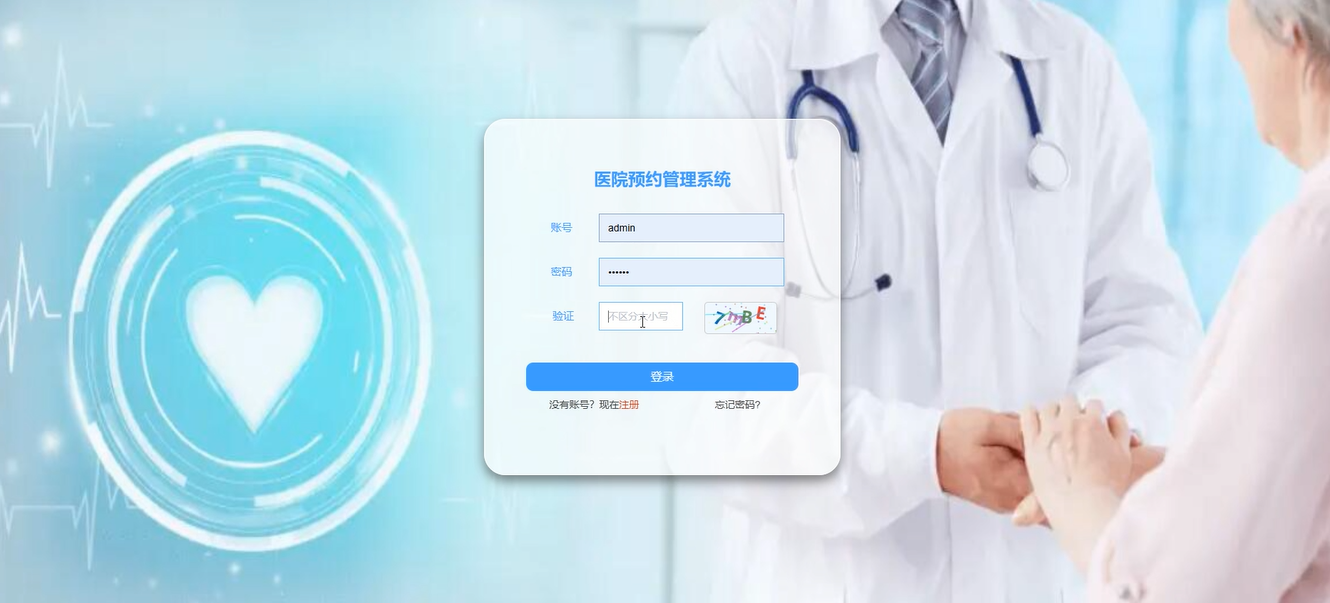

4.3.1 后台登录界面

4.3.2 系统用户界面

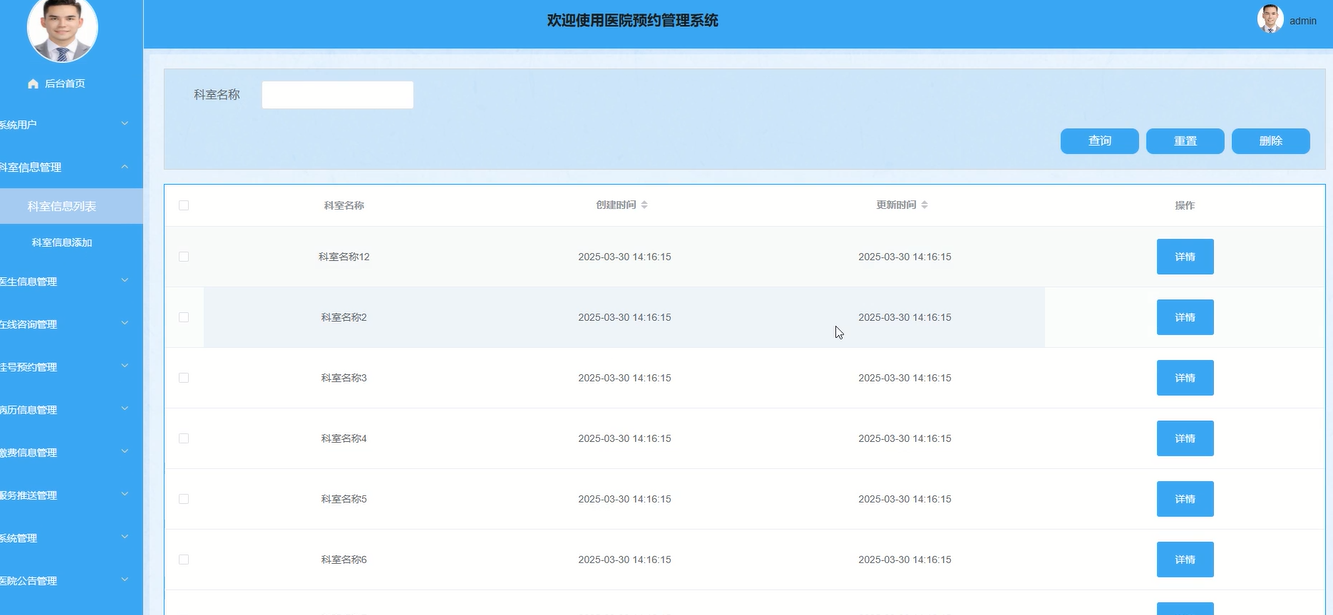

4.3.3科室信息管理界面

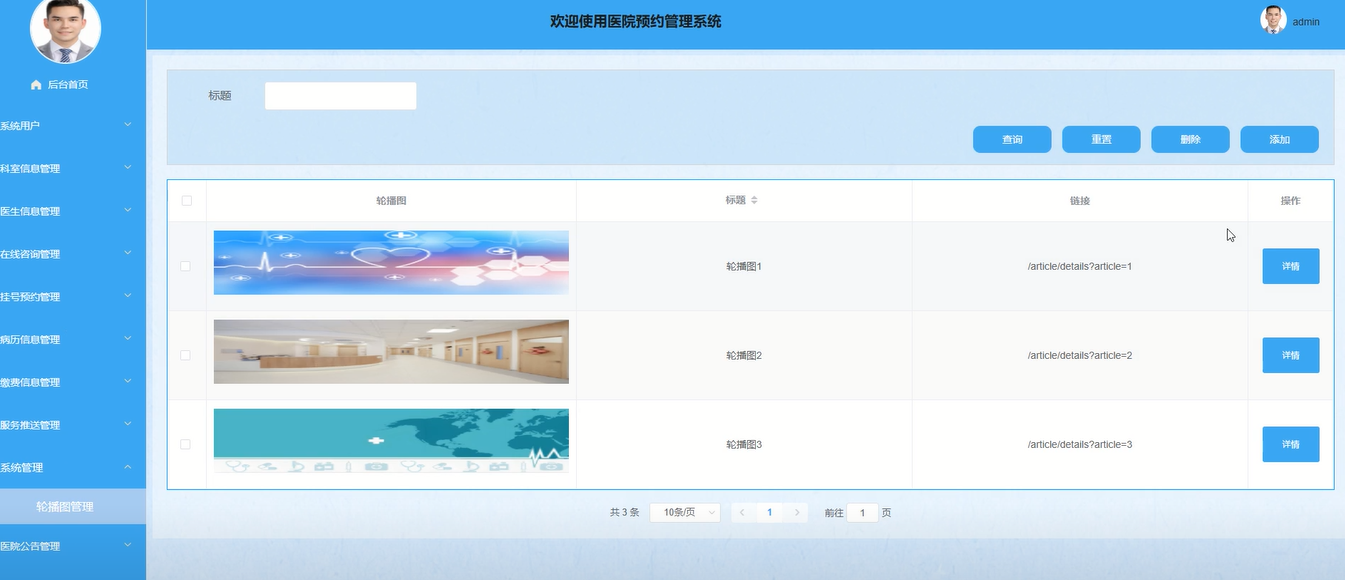

4.3.4 系统管理界面

4.3.5资源管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

附录

系统核心代码设计

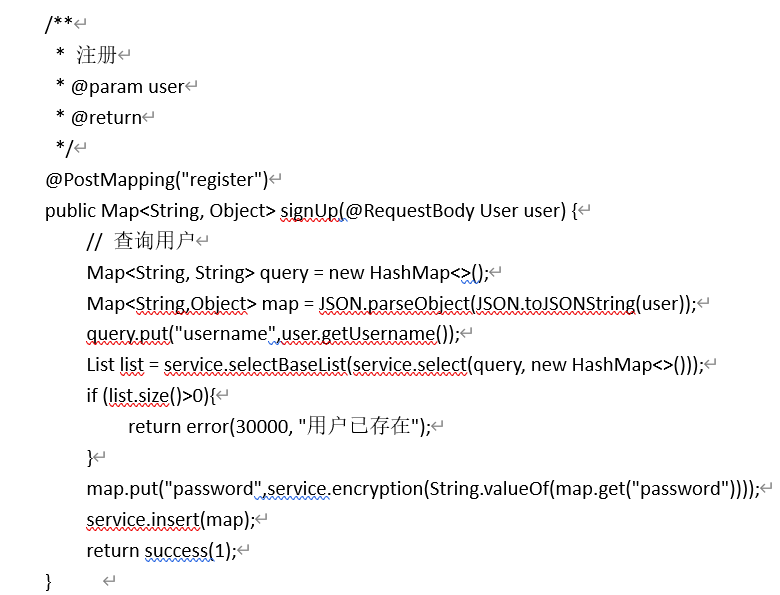

用户注册

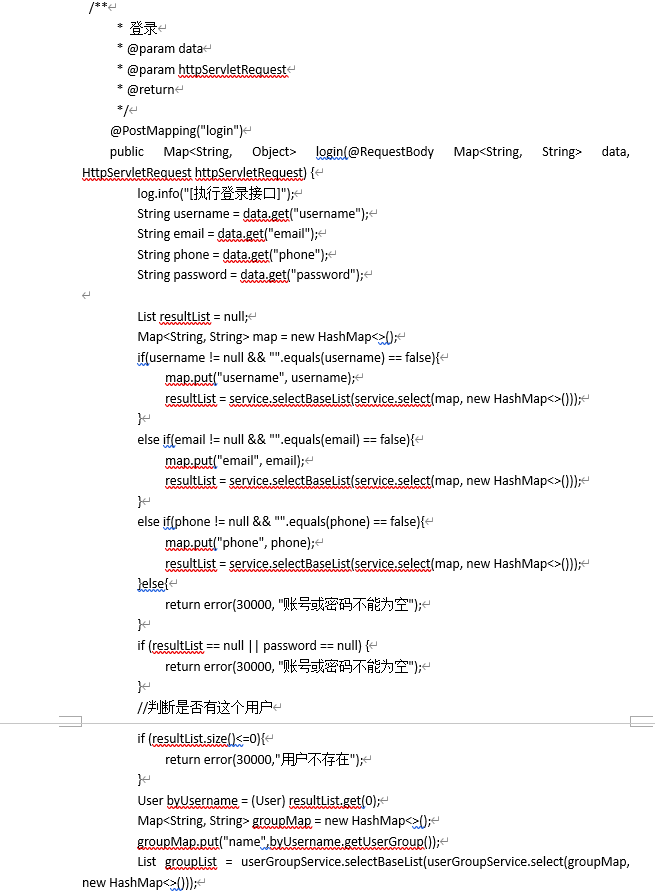

用户登录

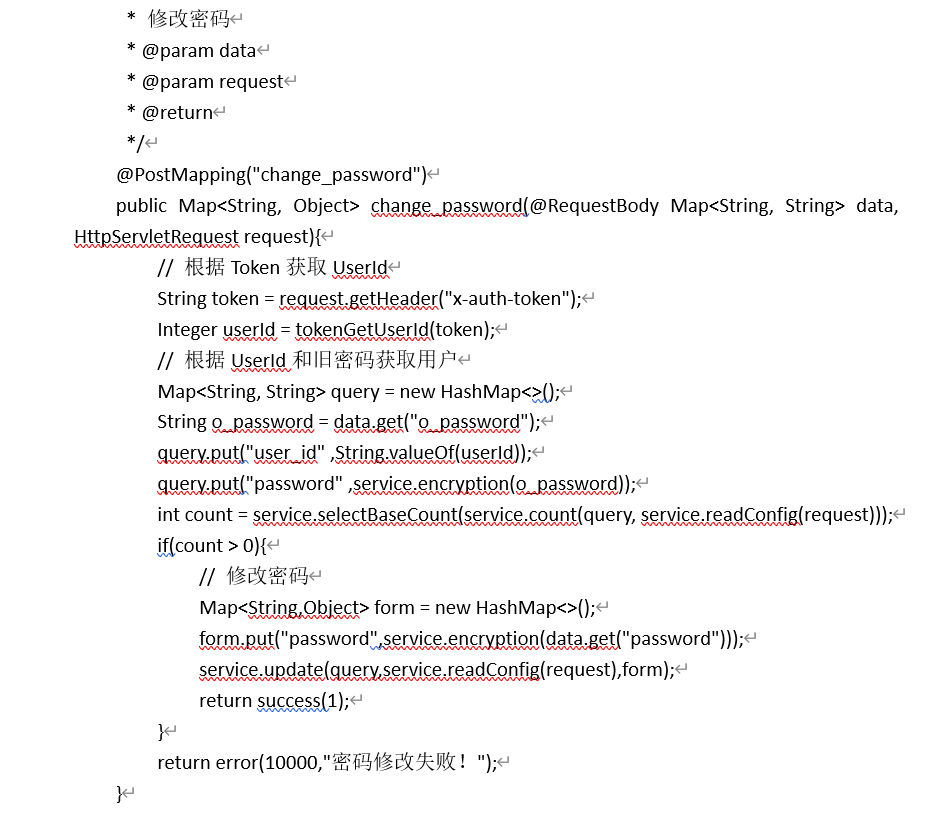

修改密码

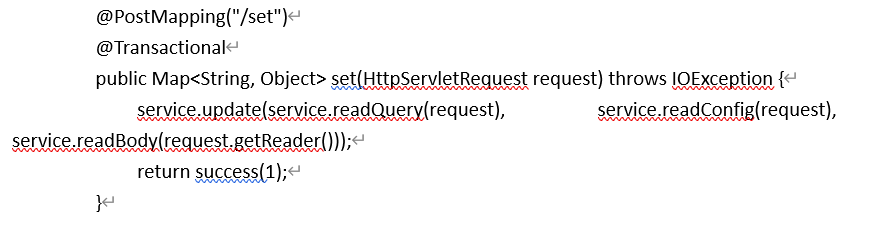

修改数据

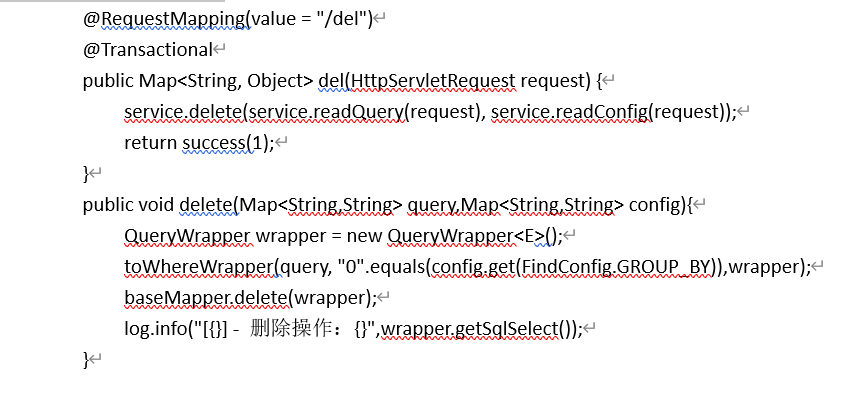

删除数据

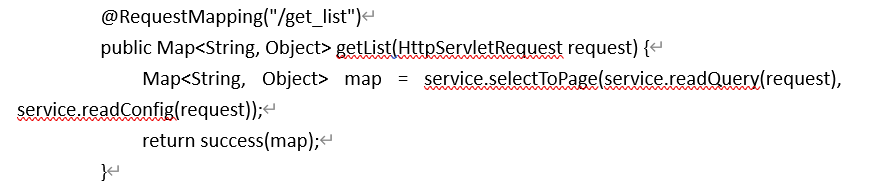

获取列表

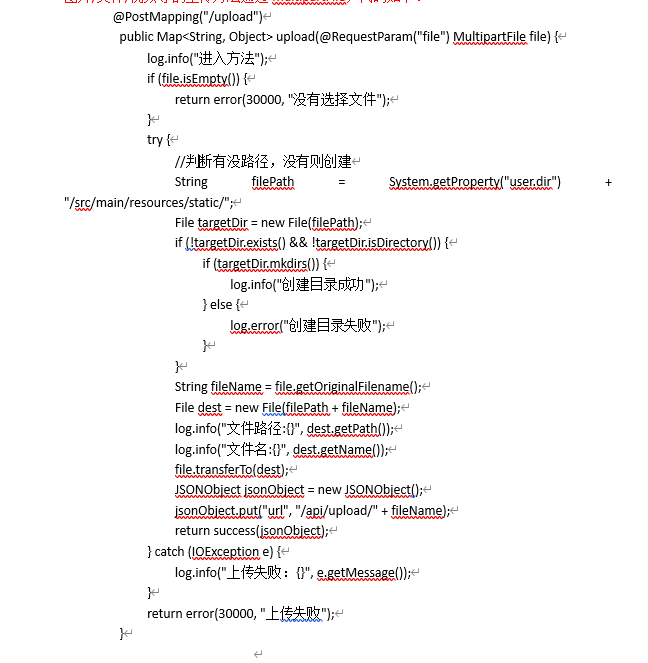

图片上传

摘要

随着医疗行业信息化进程的加快，传统的门诊管理模式逐渐暴露出服务效率低、数据处理不及时以及用户体验差等问题。为了应对这些挑战，本文设计并实现了一套基于Spring Boot的医院预约管理系统。该系统采用Java语言开发，结合MySQL数据库用于数据存储，并通过Spring Boot框架提升系统开发效率和运行性能。系统主要分为患者用户、医生用户和管理员三个模块，涵盖了挂号预约、病历管理、医生信息查询、在线咨询、费用支付等核心功能，满足了患者、医生和管理员不同的需求。

在安全性方面，系统采用Spring Security进行用户身份认证与权限管理，确保数据和操作的安全性；同时，借助Redis进行缓存优化，提升系统的响应速度与用户体验。系统还具有良好的扩展性和可维护性，能够根据实际需求进行功能拓展和升级。通过这一系统的实现，患者可以方便快捷地挂号预约，医生能够高效地管理个人信息和患者病历，管理员则能高效地进行系统管理与数据分析。该系统的实施不仅提高了医院管理的效率，也推动了医疗服务的智能化转型，具有广泛的应用前景和推广价值。

关键词：医院预约管理系统；Spring Boot

Abstract

With the acceleration of the informationization process in the medical industry, the traditional outpatient management model has gradually exposed problems such as low service efficiency, untimely data processing, and poor user experience. To address these challenges, this article designs and implements a hospital appointment management system based on Spring Boot. The system is developed using Java language, combined with MySQL database for data storage, and improves system development efficiency and performance through the Spring Boot framework. The system is mainly divided into three modules: patient user, doctor user, and administrator, covering core functions such as registration and appointment, medical record management, doctor information query, online consultation, and fee payment, meeting the different needs of patients, doctors, and administrators.

In terms of security, the system adopts Spring Security for user authentication and permission management, ensuring the security of data and operations; At the same time, using Redis for cache optimization can improve the system's response speed and user experience. The system also has good scalability and maintainability, and can be expanded and upgraded according to actual needs. Through the implementation of this system, patients can conveniently and quickly make appointments for registration, doctors can efficiently manage personal information and patient medical records, and administrators can efficiently carry out system management and data analysis. The implementation of this system not only improves the efficiency of hospital management, but also promotes the intelligent transformation of medical services, with broad application prospects and promotion value.

Keywords: hospital appointment management system; Spring Boot

1 绪论

1.1 研究背景

随着信息技术的迅速发展，传统医疗模式逐渐暴露出在医疗资源分配、信息共享和患者管理等方面的诸多不足。传统门诊系统多依赖人工操作，工作效率低、信息更新滞后，容易发生错误，导致医患沟通不畅、服务质量下降。同时，患者在就诊过程中常常面临预约困难、排队时间长和信息查询不便等问题，这不仅影响了患者的就医体验，也加重了医院和医生的管理负担。为了解决这些问题，医疗信息化成为行业发展的必然趋势。基于Spring Boot框架的医院预约管理系统应运而生，它能够利用互联网技术整合医院内部资源，提高医疗服务效率，优化患者就诊流程。通过设计和实现该系统，不仅能够为患者、医生和管理员提供一个便捷、高效的信息交互平台，也为推动医疗服务智能化、信息化的发展提供了技术支持，满足了现代医疗行业对智能化、便捷化管理的需求。

1.2 研究意义

本课题基于Spring Boot框架设计的医院预约管理系统，具有重要的现实意义与应用价值。随着医疗服务需求的日益增长，传统的人工挂号、病历管理等方式已无法满足高效、精准、便捷的就医需求。通过信息化手段构建统一、高效的管理平台，不仅能优化医院的资源配置，提高医生的工作效率，还能提升患者的就诊体验，实现真正意义上的“智慧医疗”。本系统的实现，不仅推动了医院管理方式的现代化转型，还为其他医疗机构的信息系统建设提供了参考范例。同时，该课题结合主流的Spring Boot技术体系，具有良好的扩展性和开发实践价值，为后续医疗信息系统的研究与开发奠定了坚实基础，对推动医疗行业的信息化、智能化发展具有积极意义。

1.3 国内外研究现状

随着信息技术的快速发展，医疗信息化已成为全球医疗行业发展的重要趋势，国内外的研究和应用也取得了显著进展。国外的医疗信息化研究始于上世纪70年代，欧美等发达国家在这一领域走在了前列。例如，美国的电子病历（EMR）系统已经在大多数医院普及，挂号预约系统也逐渐成熟，并向智能化、个性化发展。英国和德国等欧洲国家积极推动智慧医疗与健康大数据的整合，结合人工智能和大数据技术进行智能诊断和医疗资源的优化配置。尤其是在医疗数据分析和智能化服务的领域，国外的研究相较于国内具有较长的积累与较为成熟的应用案例。

在国内，医疗信息化起步较晚，但近年来得到了飞速发展，尤其是在政府政策的推动下，“互联网+医疗健康”战略为国内医疗信息化的发展提供了强大支持。许多医院引入了电子病历、挂号预约系统、远程医疗等技术，不仅提升了医院运营效率，也改善了患者的就医体验。国内的研究重点包括电子病历、智能医疗管理、患者隐私保护与信息安全等方面。同时，随着人工智能、大数据、云计算等技术的不断发展，这些新技术开始与医疗信息系统紧密结合，推动了医疗服务的智能化和个性化发展。

尽管如此，无论是国内还是国外，医疗信息系统在实际应用中仍面临着一些挑战。系统之间的互通性差、数据安全问题、用户体验不佳等问题依然存在。尤其在跨区域、跨医院的信息共享方面，技术和标准的统一仍需要进一步的突破。未来，医疗信息化的发展将更加注重智能化、精准化，力求在提高医疗服务效率的同时，为患者提供全方位的个性化医疗服务。

1.4论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为项目概述，可行性分析与相关技术和工具简介进行了描述；对系统实行了总体功能的需求、用例进行了分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试。

第六章：总结。

2 可行性分析

2.2.1 技术可行性

本系统基于成熟的Spring Boot框架进行开发，这个框架在后端服务支持具有广泛的应用和良好的社区支持，这为系统的稳定性和扩展性提供了坚实的基础。此外，利用现有的数据库技术和安全机制，能够有效保障数据的安全性和一致性。整体来看，凭借当前成熟的技术栈以及丰富的开发资源，构建一个功能全面、性能优越的医院预约管理系统是完全可行的。

2.2.2 经济可行性

系统开发采用开源技术栈，降低了软件授权与工具采购成本。Spring Boot框架简化了开发流程，缩短了项目周期，减少了人力投入。此外，借助云计算资源部署系统，可根据实际需求灵活调整服务器配置，进一步降低硬件成本。总体而言，该方案在经济上具有较高性价比，适合中小型企业或初创团队实施。

2.2.3 操作可行性

在操作可行性方面，本系统设计注重用户体验，采用了直观易用的界面设计，并提供详细的帮助文档支持，确保用户可以轻松上手使用各项功能。无论是用户还是管理员，都能通过简洁明了的操作流程完成信息查询和管理等任务。因此，从用户操作的角度来看，本系统具备良好的操作可行性。

2.3 相关技术

2.3.1 MySQL数据库的介绍

MySQL是一种广泛使用的开源关系型数据库管理系统[1]（RDBMS），其稳定性、可靠性和卓越性能使其成为众多应用程序的首选数据库。MySQL支持标准SQL语法，并提供丰富的功能和特性，如事务处理、触发器和存储过程等，以满足开发者对数据管理和操作的需求。MySQL具有良好的可扩展性，支持主从复制、分布式架构和集群部署，适用于各种规模和负载的应用场景。作为一个开源项目，MySQL拥有庞大的用户社区和活跃的开发者社区，为用户提供了丰富的文档、教程和支持资源。总之，MySQL是一款可靠、强大且灵活的关系型数据库管理系统[2]，通过其卓越性能和可扩展性，帮助开发者高效地管理和操作数据，并得到了广大用户的认可和应用。

2.3.2 B/S架构的介绍

B/S结构[3]（Browser/Server，浏览器/服务器模式），是WEB兴起后的一种网络结构模式，WEB浏览器是客户端最主要的应用软件[4]。这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。客户机上只要安装一个浏览器，如Chrome、Safari、Microsoft Edge、Netscape Navigator或Internet Explorer，服务器安装SQL Server、Oracle、MYSQL等数据库。浏览器通过Web Server同数据库进行数据交互。

2.3.3 Java语言

Java编程语言是一种面向对象的高级编程语言[5]，以其简单、可移植、安全和高性能等特点在软件开发领域广泛应用。通过支持类、对象、继承、多态等面向对象概念，Java提供了结构化的编程方式，使代码更易读、维护和重用。其可移植性得益于Java虚拟机（JVM），使得Java程序可以在不同平台上运行，只需编写一次代码。Java注重安全性，提供了字节码验证、异常处理和访问控制等安全机制，确保程序的稳定和安全。此外，Java还拥有丰富的类库和框架，覆盖了各个领域，如图形界面、数据库操作和企业级应用。总而言之，Java作为一门成熟且强大的编程语言，在软件开发中发挥着重要作用，帮助开发者轻松构建可靠、可移植和安全的应用程序[6]。

2.3.4 SpringBoot框架

Spring Boot是一个基于Java的开源框架[7]，旨在简化和加速Java应用程序的开发过程。它采用自动配置和约定优于配置的方式，减少了繁琐的手动配置和集成工作，使开发者能够快速构建独立、可扩展且具备生产级功能的应用程序。Spring Boot集成了许多常用的第三方库和组件，并提供了强大的开发工具和特性，如内嵌的Servlet容器、自动化依赖管理和可扩展的插件机制。它的可插拔配置选项和灵活的扩展机制使开发者能够根据实际需求进行个性化配置和定制，从而更好地满足项目要求[8]。总之，Spring Boot通过简化和优化开发流程，提高了Java应用程序开发的效率和质量，成为广大开发者喜爱的框架之一。

2.4 系统功能分析

2.4.1 功能性分析

本系统旨在满足患者用户、医生用户和管理员三大角色在医院预约管理系统中的多样化需求。具体描述如下：

（1）患者用户

1.注册登录：患者可以通过输入个人信息进行注册，登录后即可享受个性化服务和管理自己的健康信息。

2.首页：展示医院的整体信息、最新的公告和新闻，让患者第一时间了解医院动态及重要通知。

3.医院公告：患者可以查看医院发布的最新公告，了解医院的运营状况、节假日安排或突发事件等信息。

4.医院资讯：展示与健康、医疗相关的最新新闻、健康小贴士、医院活动等资讯，帮助患者获取有价值的信息。

5.导诊台：帮助患者根据症状选择合适的科室和医生，提供引导和科室信息，简化就医流程。

6.医生信息：患者可以浏览医生的个人资料，包括专业特长、工作经历和患者评价，帮助患者选择合适的医生。

7.修改密码：患者可以在个人账户中修改登录密码，提升账户的安全性，防止账号被盗用。

8.我的账户：患者可以查看和编辑自己的个人资料，确保信息更新、准确，便于后续挂号、就诊等操作。

9.个人中心：患者可以查看个人的挂号历史、预约记录、病历信息及缴费记录，方便管理个人健康档案。

10.个人首页：患者登录后看到的个性化首页，展示患者的最新预约、病历和健康动态等信息。

11.在线咨询：患者可以通过系统与医生进行即时的在线交流，解答健康问题或获得医疗建议。

12.挂号预约：患者可以选择科室、医生，并进行挂号预约，确保按时就诊，避免长时间排队。

13.病历信息：患者可以查看自己的病历记录，包括历史诊疗信息、医嘱和检查结果，便于后续医疗管理。

14.缴费信息：患者可以查看自己的缴费记录，支付挂号费、检查费等医疗费用，方便快捷地完成支付。

15.服务推送：医院可以通过系统向患者推送健康服务信息、医疗活动、优惠信息等，增加患者的参与度。

16.收藏：患者可以收藏感兴趣的医生、科室、资讯等，方便以后快速访问或参考。

17.评论管理：患者可以对医生的服务进行评论，帮助医院了解患者的反馈和提升医疗服务质量。

（2）医生用户

1.注册登录：医生注册并登录系统后，可以管理个人资料，处理患者预约、在线咨询等工作。

2.个人信息：医生可以查看和更新自己的个人资料，包括职称、科室、执业证书等信息，确保信息的准确性和完整性。

3.修改密码：医生可以修改自己的登录密码，提高系统账户的安全性，保护个人信息。

4.后台首页：医生登录后进入的工作界面，展示当天的预约情况、待处理的在线咨询记录、患者反馈等重要信息。

5.医生信息管理：医生可以查看和管理自己的医院信息，更新医院地址、科室名称等，并可以查看医院的科室分布及医生团队。

6.在线咨询管理：医生可以管理患者的在线咨询记录，包括未回复的咨询、已回复的记录，以及解答患者的健康问题。

7.挂号预约管理：医生查看患者的挂号预约情况，处理预约的确认、取消等操作，确保医院的就诊秩序。

8.病历信息管理：医生管理患者的病历记录，记录每次诊疗情况，更新病历内容，确保病历的完整性和准确性。

（3）管理员

1.登录：管理员通过后台登录系统后，可以进入管理页面，进行系统维护、用户管理、数据统计等操作。

2.后台首页：管理员进入系统后的主界面，展示系统的总体状况、用户数量、预约情况等统计信息。

3.系统用户管理：管理员可以管理系统内所有用户，包括患者、医生和其他管理员，可以进行用户的查询、编辑、删除等操作。

4.科室信息管理：管理员管理医院各科室的基本信息，包括科室名称、科室简介和医生列表等，便于患者了解不同科室情况。

5.医生信息管理：管理员可以管理所有医生的信息，包括添加新医生、更新医生资料、调整医生职务等。

6.在线咨询管理：管理员可以监控和管理医生与患者的在线咨询情况，确保咨询服务的质量和及时性。

7.挂号预约管理：管理员可以查看所有挂号预约信息，进行必要的调整和管理，确保挂号系统的正常运行。

8.病历信息管理：管理员可以查看和管理患者的病历数据，确保病历记录的完整性和安全性，避免信息丢失。

9.缴费信息管理：管理员查看和管理患者的缴费记录，确保医疗费用准确无误，并跟踪患者的支付状态。

10.服务推送管理：管理员可以管理服务推送内容，包括医院的健康活动、促销信息等，推送给患者增加互动。

11.系统管理：管理员可以配置系统的轮播图、网站设置和日志管理，确保系统的正常运行和数据安全。

12.医院公告管理：管理员负责发布和管理医院的公告，确保患者及时获得医院的重要通知和信息。

13.资源管理：管理员管理医院发布的资讯内容，包括资讯分类、资讯添加、删除和更新，保持信息的时效性和准确性。

2.4.2 非功能性分析

本医院预约管理系统在设计时充分考虑了非功能性需求，以确保系统的高效稳定运行。安全性方面，通过严格的用户认证、数据加密传输和访问控制机制保护患者隐私和医疗数据的安全。可靠性上，系统采用了高可用架构设计，结合故障恢复和数据备份策略，保证服务的持续性和数据的完整性。性能方面，优化了数据库查询和响应速度，确保快速处理大量并发请求，满足高峰期的使用需求。可扩展性通过微服务架构实现，各模块独立部署、易于扩展，支持根据业务增长灵活调整资源配置。易用性注重用户体验设计，提供了直观的操作界面和详细的帮助文档，使得不同技术水平的用户均能便捷地使用系统。最后，可维护性方面，代码结构清晰，模块间低耦合，配合完善的日志记录和监控体系，便于进行问题排查和系统维护，从而降低长期运营成本并提高管理效率。具体可以表示在如下2-1表格中：

表2-1医院预约管理系统非功能需求表

安全性	主要指医院预约管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指医院预约管理系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响医院预约管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着医院预约管理系统的页面展示内容进行操作，就可以了。
可维护性	医院预约管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.5 系统用例分析

2.5.1 患者用户用例分析

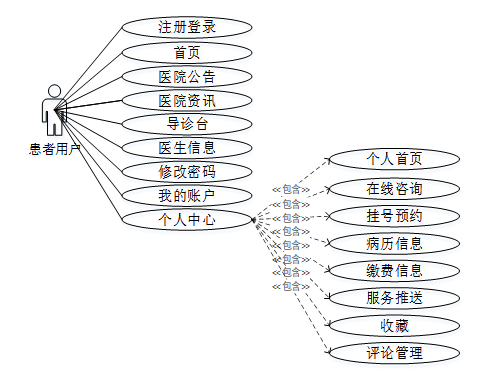

患者用户角色用例如下图展示。

图2-1 患者用户角色用例图

2.5.2 医生用户用例分析

医生用户角色用例如下图展示。

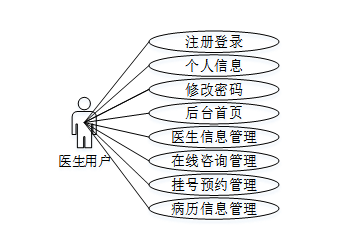

图2-2 医生用户角色用例图

2.5.3 管理员用例分析

管理员角色用例如下图展示。

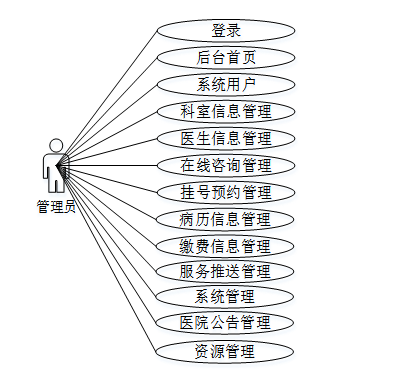

图2-3 管理员角色用例图

2.6 系统流程分析

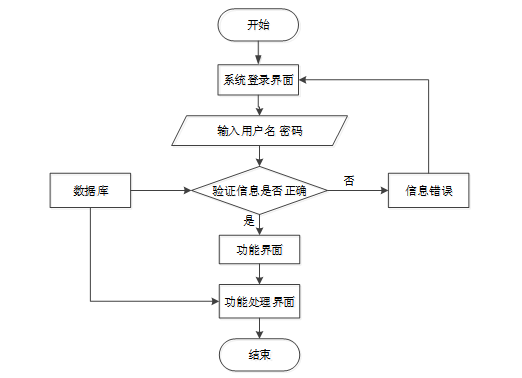

2.6.1程序操作流程

用户访问平台网站，可以选择进行注册或登录操作。注册成功后，用户可以使用注册的账号登录平台。登录后的用户可以进入系统功能界面，使用自己权限内的功能操作。程序操作流程图如下图所示。

图2-4 程序操作流程图

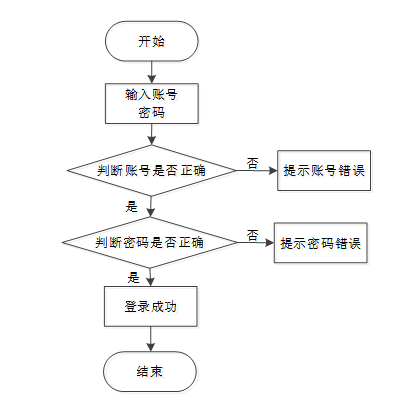

2.6.2 登录流程

用户访问平台的网站，进入登录页面页面，输入其用户名和密码，后端服务接收登录请求，验证用户提供的用户名和密码是否匹配数据库中存储的信息，验证通过即可登录成功。登录流程图如下图所示。

图2-5 登录流程图

2.6.3 注册流程

未有账号的用户可进入注册界面进行注册操作，填写注册表格，包括用户名、密码、电子邮件等必要信息。后台系统验证并保存用户提交的信息。分配唯一用户标识符。注册成功后，用户可以使用账号密码进行登录。用户注册流程图如下图所示。

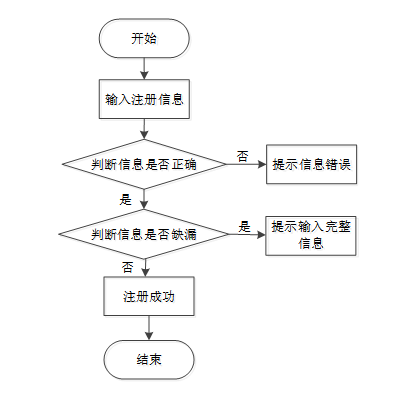

图2-6 注册流程图

3 系统总体设计

3.1 系统功能模块设计

系统在结构上的设计至关重要，要考虑周全，设计全面，一个完善的结构体系，能够满足用户在使用时的各种需求，这样会让提高程序的使用率，保证程序被长久的利用。在设计中草药知识共享平台的结构时，也列入重点，采用模块化的方法来进行设计，即首先将大模块确定下来，再慢慢的将大模块进行补充完善，向下分支出小模块，一起共同组成的系统的结构体系，下图是本医院预约管理系统的结构设计图，直观明了的可以看出本项目程序的功能。

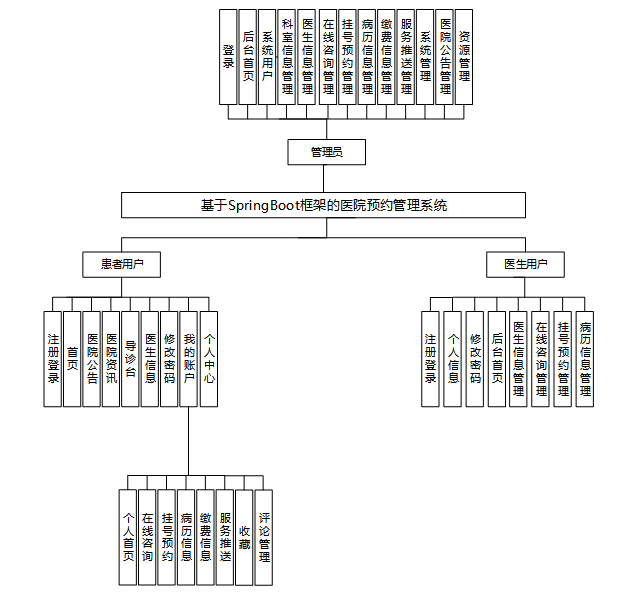

图3-1 系统功能模块图

3.2 数据库设计

一个优秀的系统必须具备完善的后台数据库，就像建筑物一样，它不是一蹴而就的，而是需要经过精心设计，以确保其稳固可靠。只有将数据库设计得完善，并且考虑到各个方面，才能保证系统的可靠性，避免出现任何问题。

3.2.1 数据库概念结构设计

借助先进的系统，E-R图使其他用户可以快速轻松地了解系统的功能以及他们之间的关系。根据医院预约管理系统分析结果，本医院预约管理系统总体E-R图如下图所示。

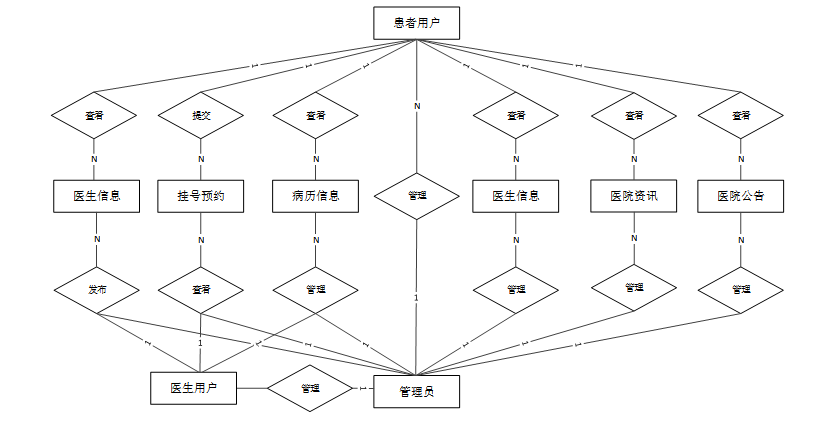

图3-2 系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中医院预约管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-6-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-7-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-8-department_information（科室信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	department_information_id	int		是	是	科室信息ID
2	department_name	varchar	64	否	否	科室名称
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-9-doctor_information（医生信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	doctor_information_id	int		是	是	医生信息ID
2	doctor_user	int		否	否	医生用户
3	doctors_name	varchar	64	否	否	医生姓名
4	photo_of_doctor	varchar	255	否	否	医生照片
5	gender_of_doctor	varchar	64	否	否	医生性别
6	doctors_department	varchar	64	否	否	医生科室
7	doctor_title	varchar	64	否	否	医生职称
8	registration_price	double		否	否	挂号价格
9	doctor_presentation	longtext	4294967295	否	否	医生介绍
10	praise_len	int		是	否	点赞数
11	collect_len	int		是	否	收藏数
12	online_consultation_limit_times	int		是	否	咨询限制次数
13	registered_appointment_limit_times	int		是	否	挂号限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间

表 4-10-doctor_user（医生用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	doctor_user_id	int		是	是	医生用户ID
2	doctors_name	varchar	64	否	否	医生姓名
3	gender_of_doctor	varchar	64	否	否	医生性别
4	doctors_phone	varchar	16	否	否	医生手机
5	doctors_department	varchar	64	否	否	医生科室
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-11-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-12-medical_record_information（病历信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	medical_record_information_id	int		是	是	病历信息ID
2	patient_user	int		否	否	患者用户
3	patient_name	varchar	64	否	否	患者姓名
4	disease_history	varchar	64	否	否	疾病史
5	visit_date	date		否	否	就诊日期
6	patient_symptoms	text	65535	否	否	患者症状
7	diagnostic_content	text	65535	否	否	诊断内容
8	treatment_plan	text	65535	否	否	治疗方案
9	medication_planning	text	65535	否	否	用药规划
10	payment_information_limit_times	int		是	否	结算限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-13-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-14-online_consultation（在线咨询）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	online_consultation_id	int		是	是	在线咨询ID
2	doctor_user	int		否	否	医生用户
3	doctors_name	varchar	64	否	否	医生姓名
4	doctors_department	varchar	64	否	否	医生科室
5	patient_user	int		否	否	患者用户
6	patient_name	varchar	64	否	否	患者姓名
7	consulting_content	text	65535	否	否	咨询内容
8	examine_state	varchar	16	是	否	审核状态
9	examine_reply	varchar	255	否	否	审核回复
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

表 4-15-patient_user（患者用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	patient_user_id	int		是	是	患者用户ID
2	patient_name	varchar	64	否	否	患者姓名
3	patient_gender	varchar	64	否	否	患者性别
4	patients_mobile_phone	varchar	16	是	是	患者手机
5	id_number	varchar	255	是	否	身份证号
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-16-payment_information（缴费信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	payment_information_id	int		是	是	缴费信息ID
2	patient_user	int		否	否	患者用户
3	patient_name	varchar	64	否	否	患者姓名
4	disease_history	varchar	64	否	否	疾病史
5	visit_date	date		否	否	就诊日期
6	drug_price	double		否	否	药品价格
7	inspection_fee	double		否	否	检查费用
8	total_settlement_amount	double		否	否	结算总额
9	pay_state	varchar	16	是	否	支付状态
10	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-17-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-18-registered_appointment（挂号预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_appointment_id	int		是	是	挂号预约ID
2	doctor_user	int		否	否	医生用户
3	doctors_name	varchar	64	否	否	医生姓名
4	registration_price	double		否	否	挂号价格
5	doctors_department	varchar	64	否	否	医生科室
6	patient_user	int		否	否	患者用户
7	patient_name	varchar	64	否	否	患者姓名
8	appointment_time	datetime		否	否	预约时间
9	examine_state	varchar	16	是	否	审核状态
10	pay_state	varchar	16	是	否	支付状态
11	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
12	medical_record_information_limit_times	int		是	否	接诊限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-19-service_push（服务推送）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	service_push_id	int		是	是	服务推送ID
2	patient_user	int		否	否	患者用户
3	patient_name	varchar	64	否	否	患者姓名
4	notification_title	varchar	64	否	否	通知标题
5	notification_content	text	65535	否	否	通知内容
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间

表 4-20-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-21-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-22-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-23-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

4 系统详细设计与实现

4.1前台用户功能模块

4.1.1 前台首页界面

前台首页界面是用户访问系统的入口页面，它应该展示平台的主要功能和特色，并提供导航链接以便用户浏览和搜索。首页界面的设计应注重页面的美观性和用户体验，同时也需要考虑页面的加载速度和响应性能。系统前台首页以上中下的布局进行展示，正上方是提供系统搜索功能和系统功能导航栏，中间是轮播图，下面是展示平台的轮播图、医院公告、医院资讯等内容。前台首页界面如下图所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

用户注册模块为新用户提供便捷的账户创建流程，用户需要填写必要的个人信息并选择合适的用户名和密码。通过简洁的表单设计，收集用户的必要信息，如用户名、密码、邮箱或手机号等，并进行输入验证以确保数据准确性。用户注册界面如下图所示。

图4-2注册界面图

4.1.3 用户登录界面

用户登录模块为前台用户提供安全快捷的访问方式。登录页面设计简洁明了，用户只需输入用户名及密码即可完成身份验证。系统采用验证码进行用户认证，支持多因素认证增强安全性。登录成功后，用户将被重定向至系统首页页面。对于忘记密码的用户，提供了找回密码功能，通过邮箱或手机号接收重置链接，保障账户安全。用户登录界面如下图所示。

图4-3用户登录界面图

4.1.4医院公告界面

医院公告功能用于发布最新的医院通知和重要信息，如节假日安排、突发事件通知等，确保患者及时获取医院的最新动态，有助于提高医院的透明度和管理效率。界面如下图所示。

图4-4医院公告展示界面图

4.1.5 医院资讯界面

医院资讯功能展示医院相关的新闻和科普文章，帮助患者了解最新的医疗知识、健康指南和医院活动，提升患者的健康意识和对医院的信任感。界面如下图所示。

图4-5 医院资讯界面图

4.1.6 医生信息界面

医生信息模块详细列出医生的名称、擅长领域、科室名称等关键信息。用户可根据科室或医生姓名进行搜索，同时还能对医生进行点赞、收藏和评论。界面如下图所示。

图4-6 医生信息界面图

4.1.7 导诊台界面

导诊台功能为患者提供了智能化的导航和引导服务，帮助患者了解各个科室位置、医生排班信息及就诊流程，减少患者因不熟悉医院环境而造成的困扰和时间浪费。界面如下图所示。

图4-7 导诊台界面图

4.2医生用户后台功能模块

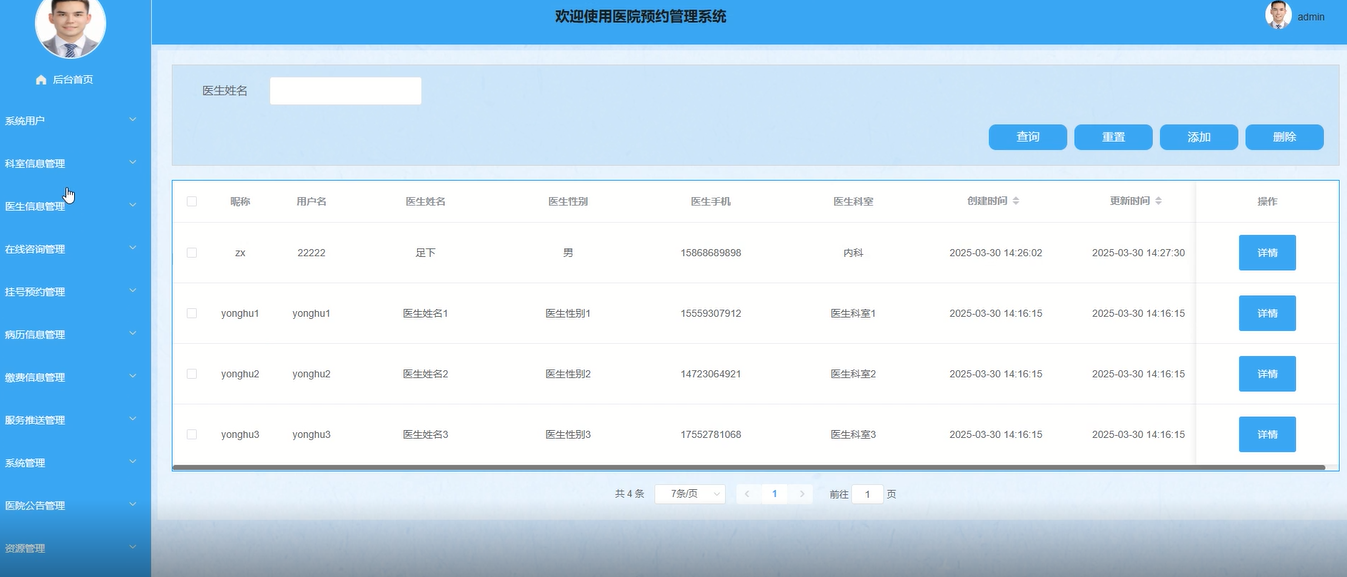

4.2.1 医生信息管理界面

医生信息管理模块允许医生维护和更新个人资料，包括名称、擅长领域、科室名称等内容。医生可通过该模块上传或修改资质证明材料，确保信息的准确性和权威性。此外，模块还支持实时同步更新，方便医生在信息变更时快速调整，提升患者对医生的信任度。界面如下图所示。

图4-8 医生信息管理界面图

4.2.2 挂号预约管理界面

挂号预约管理模块是医生处理患者预约请求的核心工具，支持查看、审核及管理所有预约记录。医生可以筛选未处理、已通过或未通过的预约，并根据实际情况决定是否接受患者的预约申请。界面如下图所示。

图4-9 挂号预约管理界面图

4.3管理员后台功能模块

4.3.1 后台登录界面

管理员通过后台登录模块验证身份后进入管理系统，该模块支持账号密码登录，并可选择记住登录状态或进行双因素认证以增强安全性。登录失败时提供错误提示，确保管理员账户的安全性。界面如下图所示。

图4-10 后台登录界面图

4.3.2 系统用户界面

系统用户管理模块为管理员提供了对管理员、患者用户和医生用户的集中管理功能，支持增删改查操作。管理员可以通过该模块查看用户的基本信息、角色权限及状态，并根据需要修改或禁用账户。此外，模块还支持批量操作用户数据，便于大规模用户管理，同时提供灵活的搜索和筛选功能以提升操作效率。界面如下图所示。

图4-11 系统用户界面图

4.3.3科室信息管理界面

科室信息管理模块专注于医院科室的分类与维护，支持查询、重置和删除科室信息，包括科室名称、简介及所属医院等内容。界面如下图所示。

图4-12 科室信息管理界面图

4.3.4 系统管理界面

轮播图管理模块是系统首页展示的重要组成部分，用于管理和配置轮播图内容。管理员可以通过该模块上传图片、设置链接地址及调整显示顺序，确保首页内容的吸引力和时效性。模块支持启用或禁用轮播图状态，灵活控制展示内容，并提供预览功能以便实时查看效果。界面如下图所示。

图4-13 系统管理界面图

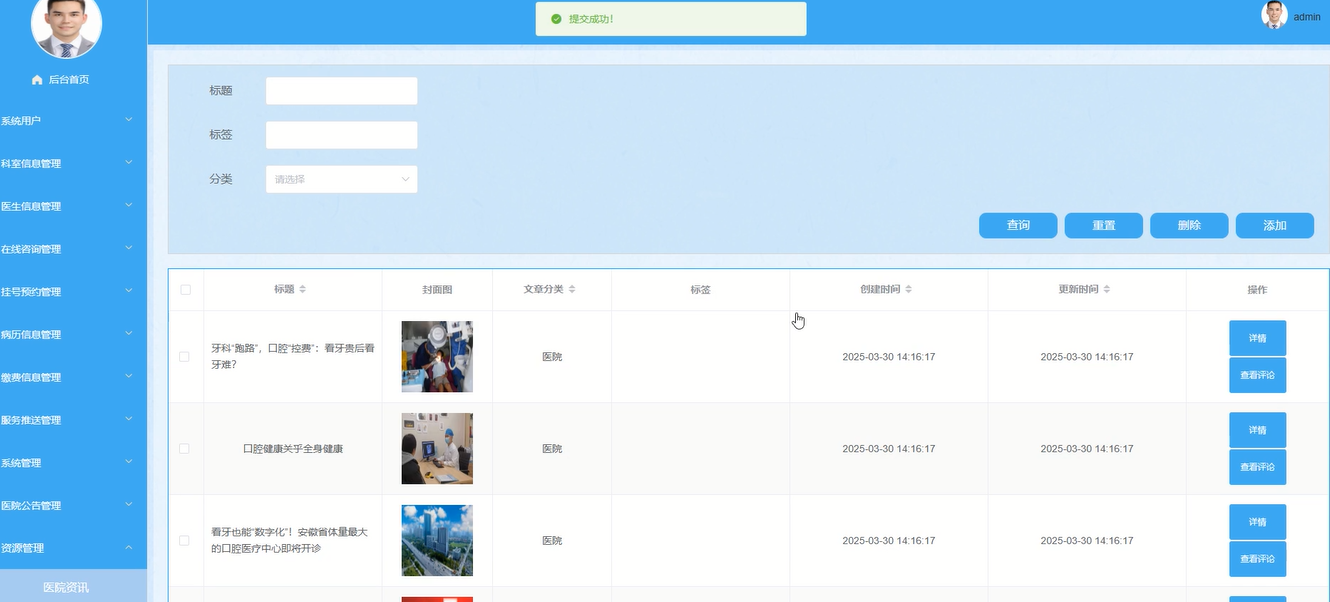

4.3.5资源管理界面

管理员发布的新闻资讯信息，可进行增删改查操作。资讯分类分类：可手动添加资讯分类信。界面如下图所示。

图4-14资源管理界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、医生信息展示功能测试、挂号预约添加功能测试、病历信息搜索功能测试、用户密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

医生信息查看功能测试：

表5-2 医生信息查看功能测试表

用例名称	医生信息查看
目的	测试医生信息查看功能
前提	用户登录
测试流程	点击医生信息列表
预期结果	可以查看到所有医生信息信息
实际结果	实际结果与预期结果一致

添加挂号预约界面测试：

表5-3 添加挂号预约界面测试表

用例名称	添加挂号预约测试用例
目的	测试挂号预约添加功能
前提	用户正常登录情况下
测试流程	1）点击医生信息，然后点击挂号预约后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面会显示新的挂号预约信息
实际结果	实际结果与预期结果一致

病历信息搜索功能测试：

表5-4病历信息搜索功能测试表

用例名称	病历信息搜索测试
目的	测试病历信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的病历信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写医院预约管理系统的测试用例，已经检测完毕用户登录功能测试、医生信息展示功能测试、挂号预约添加功能测试、医生信息搜索功能测试、用户密码修改功能测试，通过这5大模块为医院预约管理系统的后期推广运营提供了强力的技术支撑。

结论

本课题设计并实现的基于Spring Boot的医院预约管理系统，成功地解决了传统医院管理系统在挂号预约、病历管理、医生信息查询等方面的诸多痛点。通过采用Spring Boot框架，结合MySQL数据库和Redis缓存技术，系统在功能实现的同时，保证了高效的数据存储和快速的响应速度。患者用户可以便捷地进行挂号预约、病历查询等操作，医生用户能够高效管理个人信息和患者就诊记录，而管理员则能够轻松管理用户、科室及系统数据，显著提高了医院的管理效率。

然而，系统仍然存在一些可优化的地方，如用户界面设计方面的进一步提升，以及在高并发情况下系统的性能和稳定性可能需要进一步测试和优化。未来的工作可以从以下几个方面展开：首先，进一步优化系统的前端设计，提升用户体验；其次，引入人工智能技术，如智能导诊、疾病预测等功能，为患者提供更加智能化的医疗服务；最后，考虑系统的分布式部署和高可用性设计，以适应更大规模医院的需求，并确保系统的稳定性和扩展性。

总体而言，本系统为医院提供了高效、智能的管理工具，具有广泛的应用前景，能够推动医疗行业信息化、智能化的持续发展。
