（一）OpenCV的色彩空间

1.RGB和BGR

最常见的色彩空间就是RGB,人眼也是按照RGB色彩空间分别颜色OpenCV默认使用BGR,BGR与RGB色彩空间的区别在于图片在色彩通道上的排列顺序不同RGB

(1)RGB

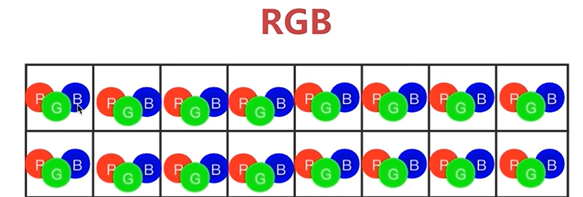

RGB如图2.1所示:

(2)BGR

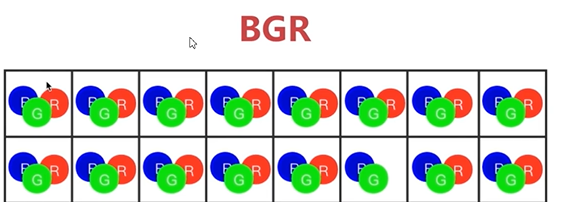

BGR如图2.2所示:

2.HSV,HSL和YUV

(1)HSV(HSB)

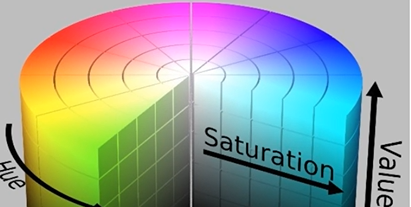

OpenCV使用最多的色彩空间,如图2.3所示:

1. Hue:色相,圆盘,0°红,120°黄,240°蓝
2. Saturation:饱和度,饱和度越高,颜色越鲜艳
3. Value(Brighteness):明度,颜色明亮程度,取值为0\%(黑)-100\%(白)

使用原因:便于图像处理,如根据Vue值来判断背景颜色

(2)HSL

概述:

HSL和HSV差不多

1. Hue:色相
2. Saturation:饱和度
3. Lightness:亮度

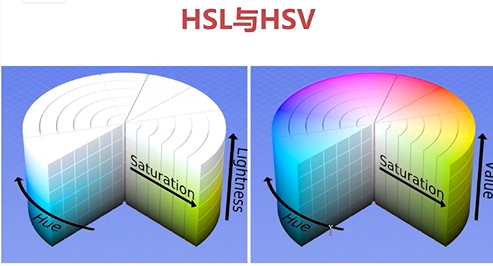

HSL和HSV对比,如图2.4所示:

(3)YUV

概述:

YUV是一种颜色编码方式,常使用在各个视频处理组件中.

1. Y表示明亮度(Luma)
2. U和V表示色度(Chroma)

优势:占用少量的带宽

4:4:4表示完全取样

(4)例子

待处理的图片,如图2.5所示:

读取图片:

import cv2  # 导入OpenCV库

# 读取图片文件
dog = cv2.imread('./dog.jpg')

# 显示图片，窗口名称为'dog'
cv2.imshow('dog', dog)

# 等待用户按键，参数0表示无限等待
cv2.waitKey(0)

# 销毁所有OpenCV窗口
cv2.destroyAllWindows()

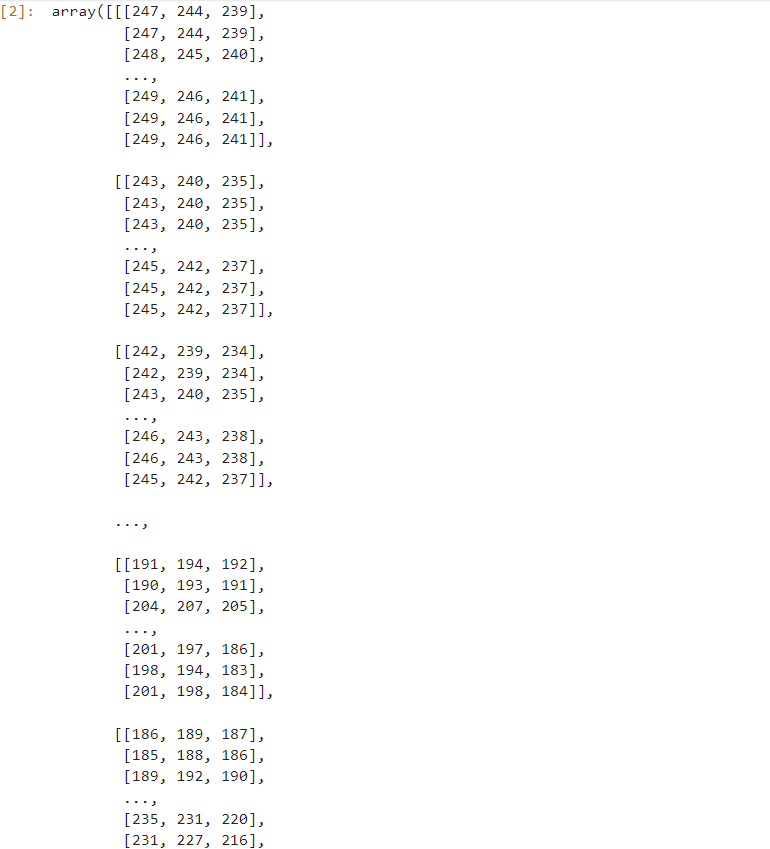

矩阵表示,如图2.6所示:

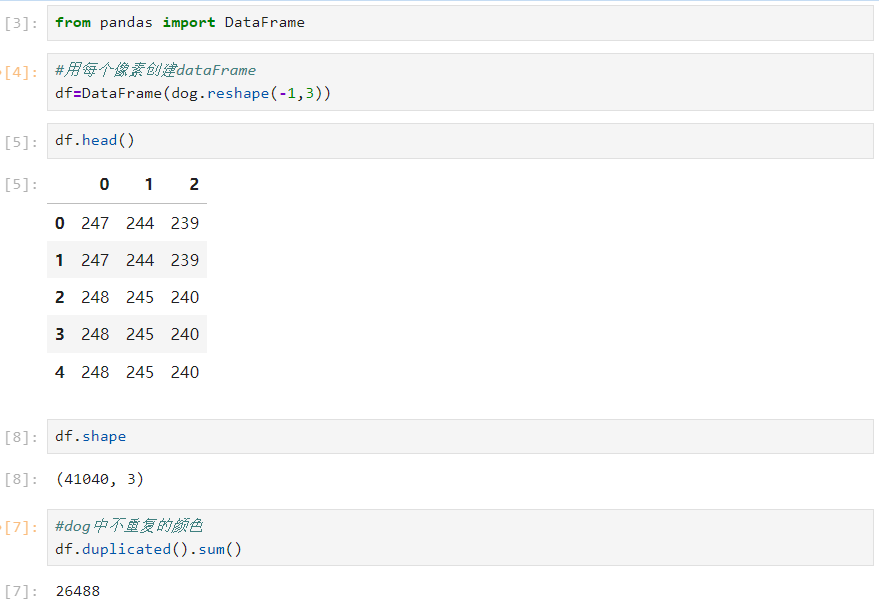

选取前两个矩阵,把各列相加,接着比较不重复的颜色值的和,如图2.7所示:

3.色彩空间转换

代码:

import cv2

def callback(value):
    pass

cv2.namedWindow('color', cv2.WINDOW_NORMAL)
cv2.resizeWindow('mouse', 640, 480)

img = cv2.imread('./dog.jpg')

# 颜色空间转换表以COLOR开头
# 读取照片，默认读入照片为BGR
# 常见的颜色空间转换 2=to
colorspaces = [
    cv2.COLOR_BGR2RGBA, cv2.COLOR_BGR2BGRA,
    cv2.COLOR_BGR2GRAY, cv2.COLOR_BGR2HSV,
    cv2.COLOR_BGR2YUV
]

# 设置拖动条，4个格子
cv2.createTrackbar('curcolor', 'color', 0, 4, callback)

while True:
    # 获取拖动条的值
    index = cv2.getTrackbarPos('curcolor', 'color')

    # 颜色空间转换API：
    cvt_img = cv2.cvtColor(img, colorspaces[index])

    cv2.imshow('color', cvt_img)
    key = cv2.waitKey(10)
    if key & 0xFF == ord('q'):
        break

cv2.destroyAllWindows()

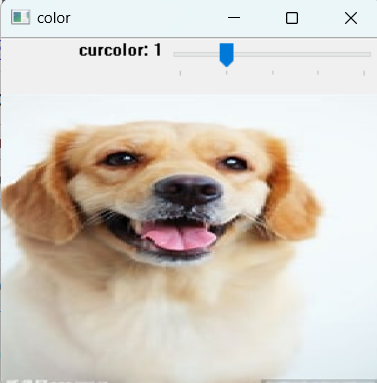

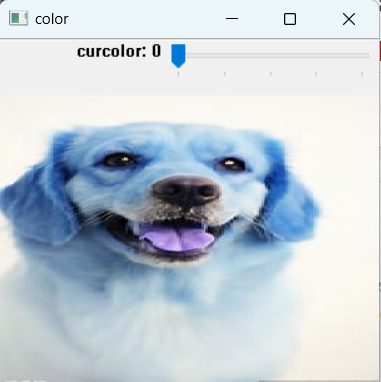

BGR,如图2.8所示:

RGB,如图2.9所示:

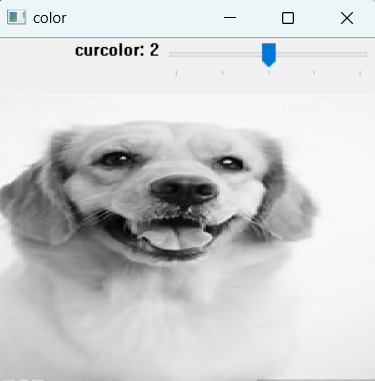

GRAY,如图2.10所示:

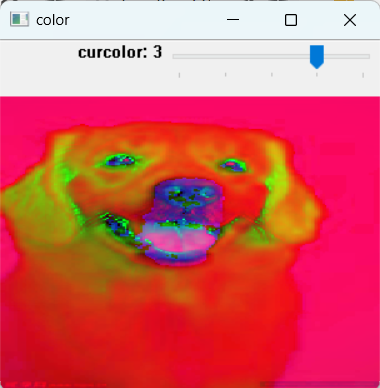

HSV,如图2.11所示:

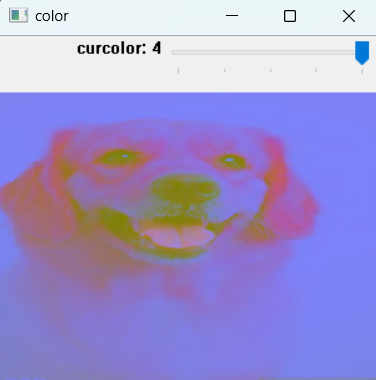

YUV,如图2.12所示:

（二）OpenCV的重要数据结构--Mat

1.Mat介绍

（1）不同语言中的mat:

opencv用mat这种数据结构来表示图片的

C++是用mat来保存图片的,python中把mat转化成了numpy的ndarray

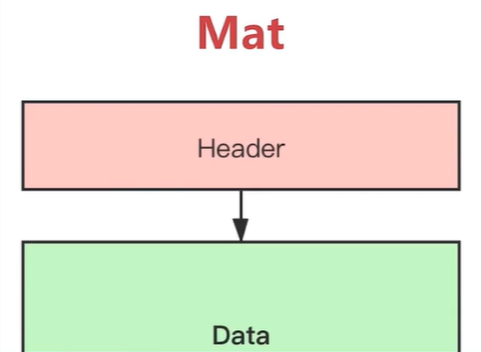

mat的结构,如图2.13所示:

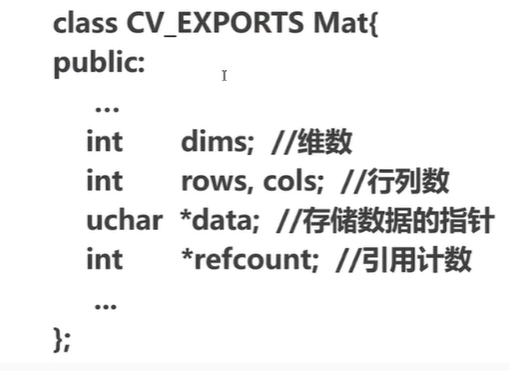

C++定义,如图2.14所示:

Mat属性,如图2.15所示:

（2）ndarray的四种常见属性:

属性:

1. img.data;
2. img.size;
3. img.dtype;
4. img.shape;
5. img.ndim;

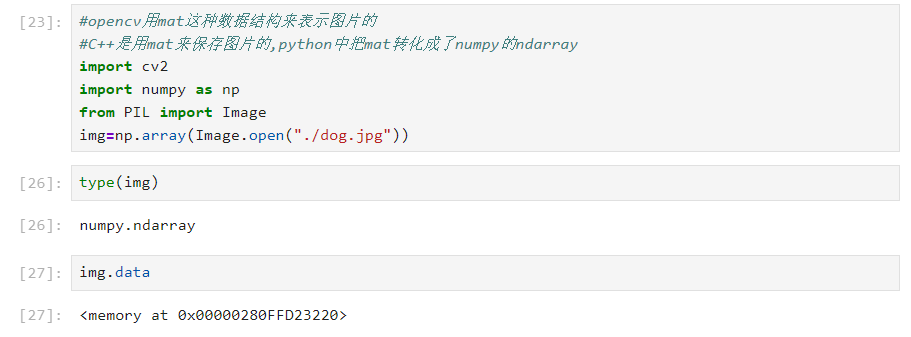

示例(1)如图2.16所示:

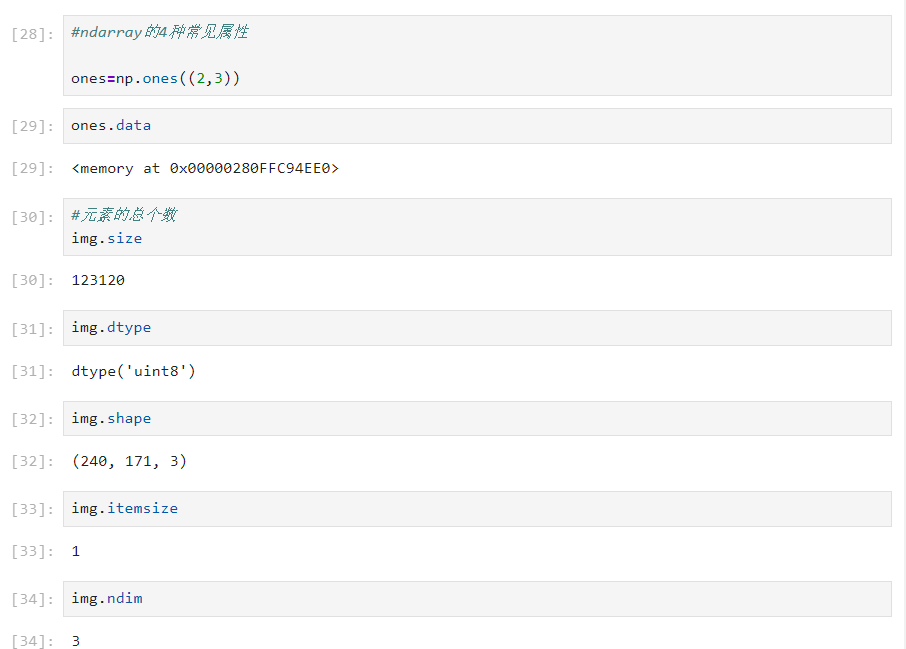

示例(2)如图2.17所示:

2. Mat拷贝

（1）Mat共享数据

Mat共享数据,如图2.18所示:

（2）Mat的拷贝

使用numpy提供的深浅拷贝方法即可实现Mat的拷贝：

import cv2
import numpy as np

img = cv2.imread('./dog.jpg')

# 浅拷贝
img2 = img.view()

# 深拷贝
img3 = img.copy()

img[10:100, 10:100] = [0, 0, 255]

cv2.imshow('img', img)
cv2.imshow('img2', img2)
cv2.imshow('img3', img3)

cv2.waitKey(0)
cv2.destroyAllWindows()

或者,利用hstack函数堆叠起来对比:

import cv2
import numpy as np

img = cv2.imread('./dog.jpg')

# 浅拷贝
img2 = img.view()

# 深拷贝
img3 = img.copy()

img[10:100, 10:100] = [0, 0, 255]

cv2.imshow('img', np.hstack((img, img2, img3)))

cv2.waitKey(0)
cv2.destroyAllWindows()

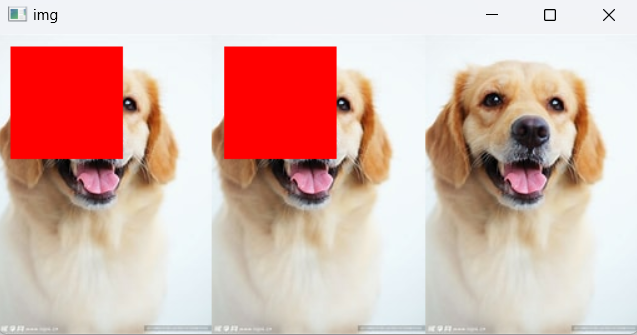

浅拷贝与深拷贝结果,如图2.19所示:

3.访问图像(Mat)的属性

OpenCV中的Mat在python中已经转化为ndarray,通过ndarray的属性即可访问Mate图像的属性

import cv2
import numpy as np

# 读取图片
img = cv2.imread('./dog.jpg')

# 浅拷贝
img2 = img.view()

# 深拷贝
img3 = img.copy()

# 修改原图的部分区域
img[10:100, 10:100] = [0, 0, 255]

# 水平堆叠原图、浅拷贝和深拷贝的图像并显示
cv2.imshow('img', np.hstack((img, img2, img3)))

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

4.通道的分离与合并

主要方法:

split(mat)分割图像的通道,merge((ch1,ch2,ch3))融合多个通道

(1)将图片b,g分割后融合

import cv2
import numpy as np

# 创建一个全黑的图像，大小为400x640，3通道，数据类型为np.uint8
img = np.zeros((400, 640, 3), np.uint8)

# 将图像分割成蓝、绿、红三个通道
b, g, r = cv2.split(img)

# 修改蓝色和绿色通道的部分区域为255（白色）
b[10:100, 10:100] = 255
g[10:100, 10:100] = 255

# 合并通道
img2 = cv2.merge((b, g, r))

# 显示原图和各个通道以及合并后的图像
cv2.imshow('img', img)
cv2.imshow('b', b)
cv2.imshow('g', g)
cv2.imshow('img2', img2)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

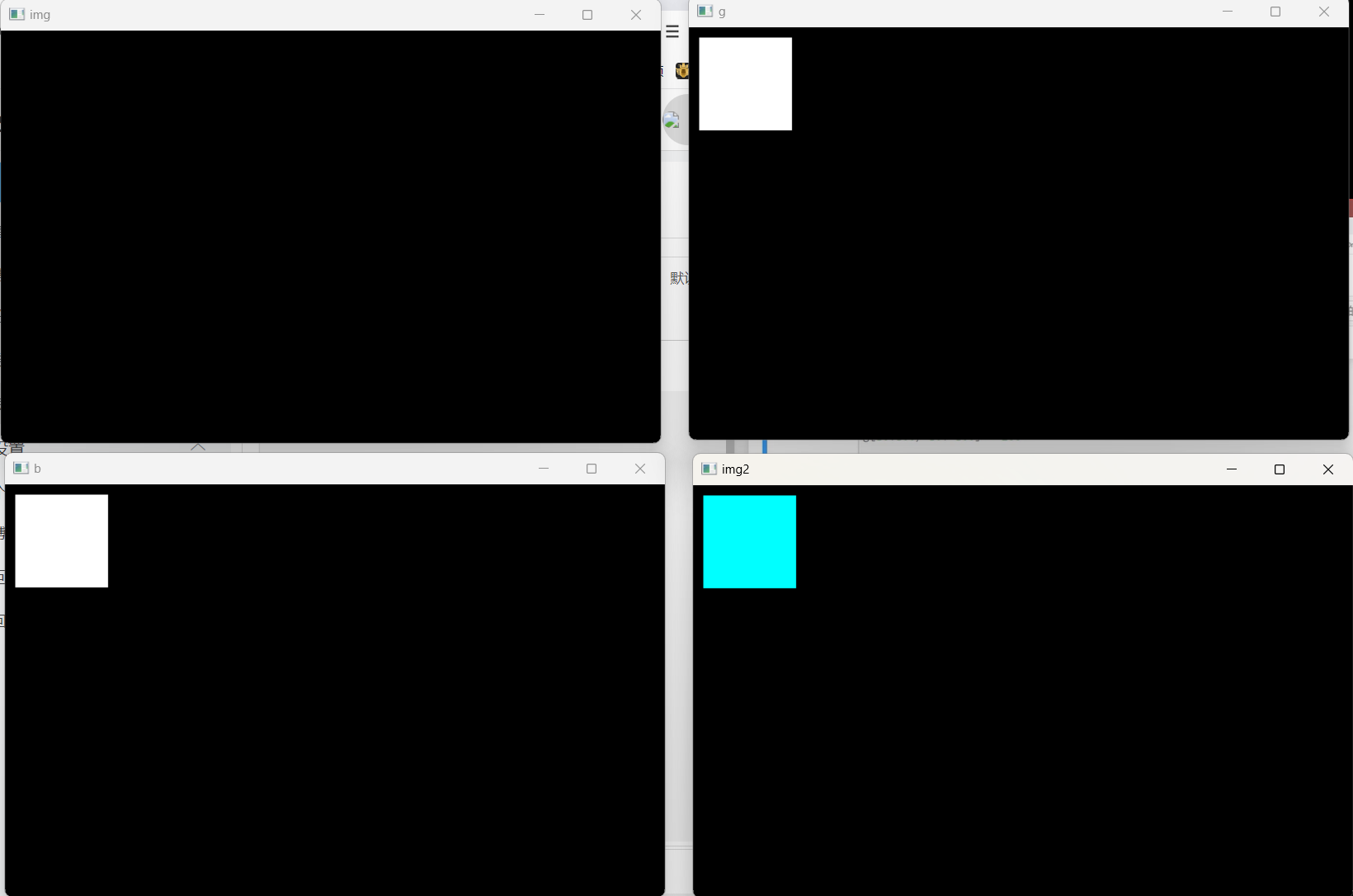

将图片b,g分割后融合结果,如图2.20所示:

(2)将img和img2水平放置在一起对比:

import cv2
import numpy as np

# 创建一个全黑的图像，大小为400x640，3通道，数据类型为np.uint8
img = np.zeros((400, 640, 3), np.uint8)

# 将图像分割成蓝、绿、红三个通道
b, g, r = cv2.split(img)

# 打印蓝色通道（初始全0）
print('b', b)

# 修改蓝色和绿色通道的部分区域为255（白色）
b[10:100, 10:100] = 255
g[10:100, 10:100] = 255

# 合并通道
img2 = cv2.merge((b, g, r))

# 显示原图（蓝色和绿色通道水平堆叠）和修改后的图像（原图和合并后的图像水平堆叠）
cv2.imshow('img', np.hstack((b, g)))
cv2.imshow('img2', np.hstack((img, img2)))

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

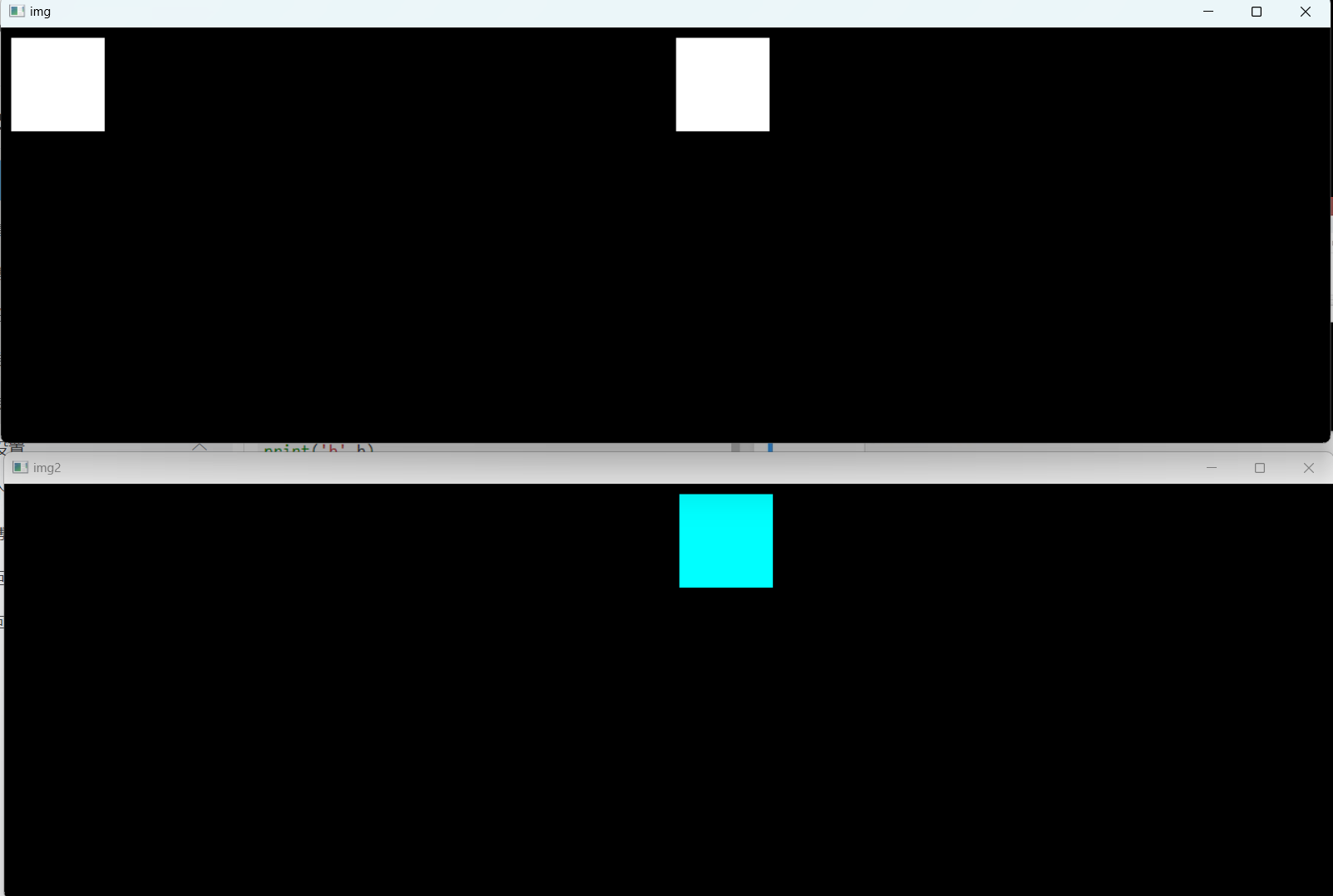

将img和img2水平放置在一起对比,如图2.21所示:

（三）绘制图形

利用OpenCV提供的绘制图形API可以绘制直线,矩形,圆,椭圆等图形:

1.直线

line(img,pt1,pt2,color,thickness,lineType,shift)画直线

参数说明

• 1.img:在哪个图像上画直线
• 2. pt1,pt2:开始点,结束点指定线的开始和结束位置
• 3. color:颜色
• 4. thickness:线宽
• 5. lineType:线型,线形为-1,4,8,16,默认为8
• 6. shift:坐标缩放比例

绘制直线示例:

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((480, 640, 3), np.uint8)

# 绘制两条直线
cv2.line(img, (10, 20), (300, 400), (0, 0, 255), 5, 4)
cv2.line(img, (180, 100), (480, 580), (0, 0, 255), 5, 16)

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

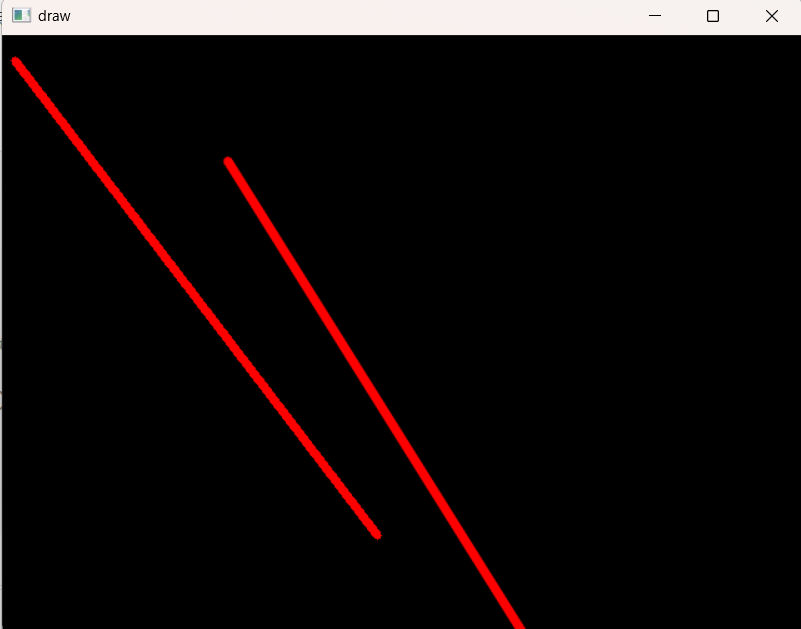

绘制直线,如图2.22所示:

2.矩形

rectangle(img,pt1,pt2,color,thickness,lineType,shift)画矩形

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((480, 640, 3), np.uint8)

# 绘制矩形
cv2.rectangle(img, (80, 100), (380, 380), (0, 255, 0), 5)

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

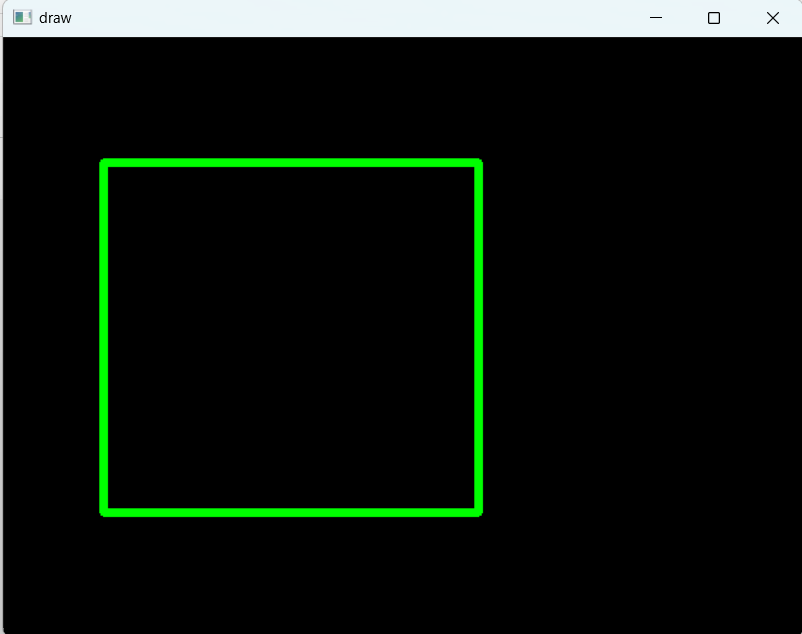

画矩形,如图2.23所示:

3.圆

circle(img,center,radius,color[,thickness[,lineType[,shift]]])中括号内参数表示可选参数,画圆

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((480, 640, 3), np.uint8)

# 画圆
cv2.circle(img, (320, 240), 50, (0, 0, 255), 5)

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

画圆,如图2.24所示:

4.椭圆

ellipse(img,中心点,长宽的一半,角度,从哪个角度出发,从哪个角度结束....),画椭圆

（1）正椭圆

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((480, 640, 3), np.uint8)

# 画椭圆
cv2.ellipse(img, (320, 240), (100, 50), 0, 0, 360, (0, 0, 255), 5)

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

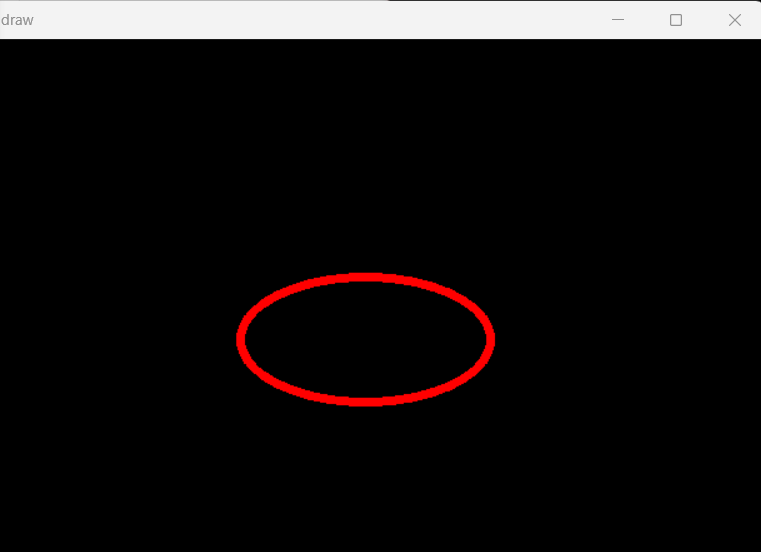

画正椭圆,如图2.25所示:

（2）倾斜15度椭圆

cv2.ellipse(img,(320,240),(100,50),15,0,360,[0,0,255],5,16)

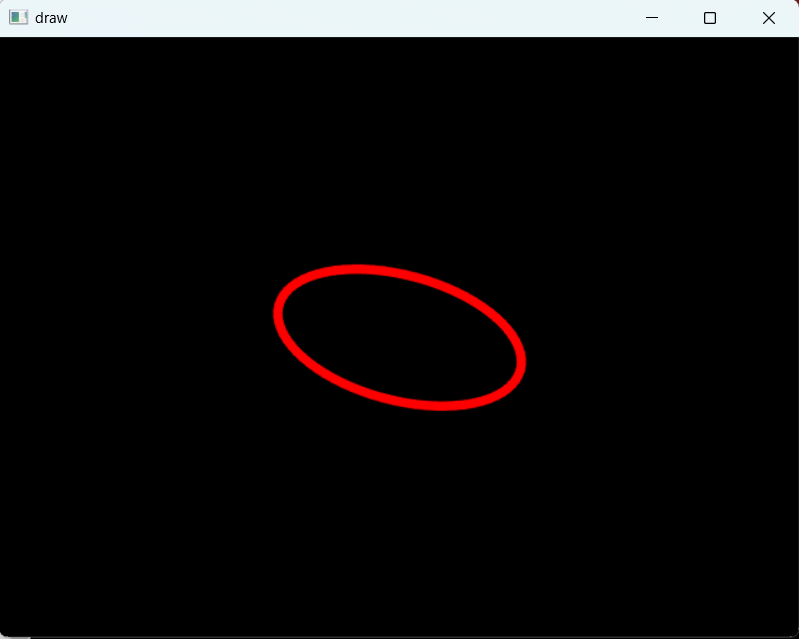

画倾斜15度椭圆，如图2.26所示:

（3）画半椭圆(0-180度)

cv2.ellipse(img,(320,240),(100,50),15,0,180,[0,0,255],5,16)

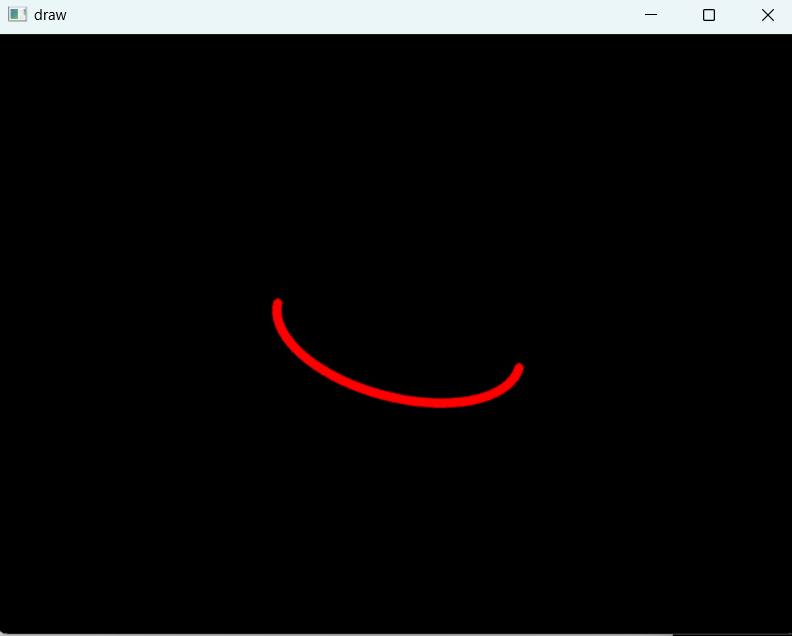

如图2.27所示:

5.多边形

polylines(img,[pts],isClosed,color[thinckness[,lineType[,shift]])画多边形

（1）闭合多边形

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((400, 600, 3), np.uint8)

# 绘制多边形
# pts多边形的点集, 必须是int32位
pts = np.array([[250, 100], [150, 300], [50, 280]], np.int32)
# 注意pts是三维的（这里实际是二维点集，在OpenCV中polylines要求点集为三维数组，最后一个维度是点坐标，可理解为形状为(1, n, 2) ）
# 更准确的写法如下（将点集reshape为(1, -1, 2) ）：
pts = pts.reshape((-1, 1, 2))
# 或者在创建时就写成三维形式，如：pts = np.array([[[250, 100]], [[150, 300]], [[50, 280]]], np.int32)
# 下面按照正确形式绘制
cv2.polylines(img, [pts], True, (0, 0, 255), 5)

# 另一种常见正确写法，直接定义三维点集
# pts = np.array([[[250, 100], [150, 300], [50, 280]]], np.int32)
# cv2.polylines(img, pts, True, (0, 0, 255), 5)

cv2.imshow('draw', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

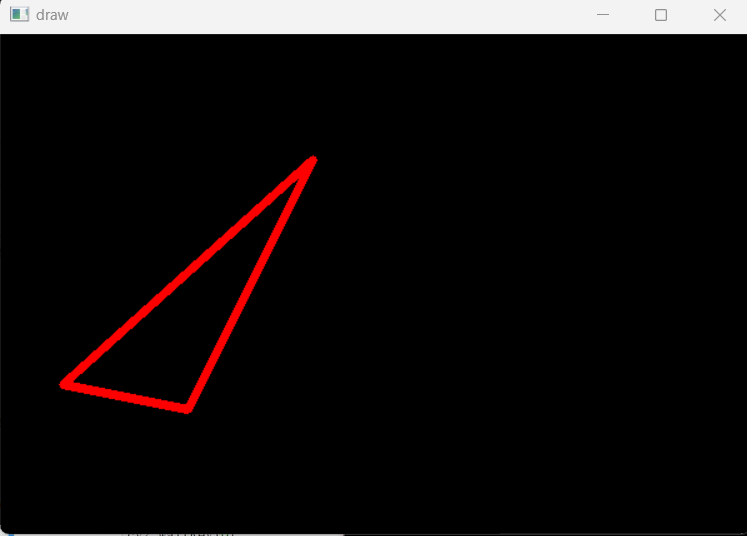

画闭合多边形,如图2.28所示:

（2）不闭合多边形

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((400, 600, 3), np.uint8)

# 绘制多边形（非闭合）
pts = np.array([[250, 100], [150, 300], [50, 280]], np.int32)
# OpenCV 的 polylines 函数要求点集为特定三维格式，这里调整点集格式
pts = pts.reshape((-1, 1, 2))
cv2.polylines(img, [pts], False, (0, 0, 255), 5)

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

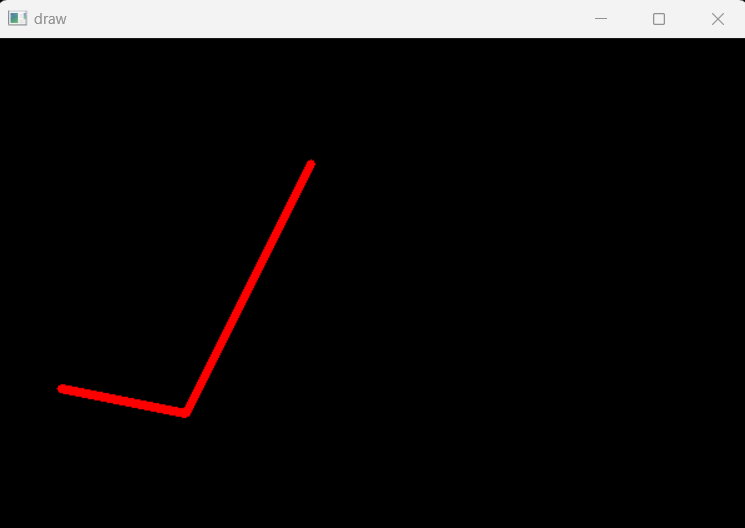

画不闭合多边形,如图2.29所示:

（3）fillPoly填充多边形

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((400, 600, 3), np.uint8)

# 定义多边形的顶点坐标
pts = np.array([[250, 100], [150, 300], [50, 280]], np.int32)
# 调整点集格式为OpenCV要求的三维格式 (n, 1, 2)
pts = pts.reshape((-1, 1, 2))

# 填充多边形
cv2.fillPoly(img, [pts], (0, 0, 255))

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

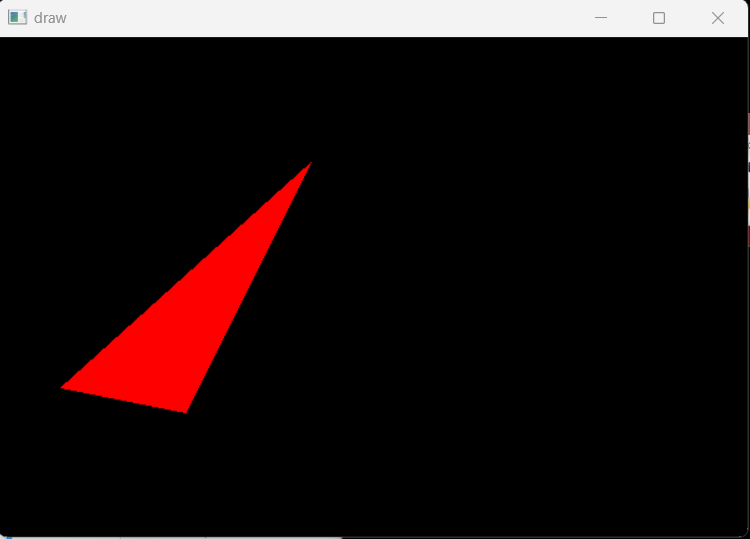

fillPoly填充多边形如图2.30所示:

6.绘制文本

putText(img,text,org,fontScale,color[,thickness[,lineType[,bottomLeftOrigin]]])绘制文本

参数说明:

1. text 要绘制的文本
2. org 文本在图片的左下角坐标
3. fontFace 字体类型即字体
4. fontScale 字体大小

（1）显示英文

import cv2
import numpy as np

# 创建纯黑的背景图
img = np.zeros((400, 600, 3), np.uint8)

# 绘制文本
cv2.putText(img, 'Hello OpenCV', (50, 100), cv2.FONT_HERSHEY_COMPLEX, 2, (0, 0, 255), 2)

# 显示图像
cv2.imshow('draw', img)

# 等待按键并关闭所有窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

显示英文,如图2.31所示:

（2）显示中文

导航到C:/Windows/Fonts,复制任何一个字体样式(ttf),粘贴到mven虚拟机的目录下

from PIL import ImageFont, ImageDraw, Image
import numpy as np
import cv2

# 创建纯白图像
img = np.full((500, 500, 3), fill_value=255, dtype=np.uint8)

# 导入字体文件
font = ImageFont.truetype('./方正粗黑宋简体.ttf', 35)

# 创建一个PIL图片
img_pil = Image.fromarray(img)

draw = ImageDraw.Draw(img_pil)

# 利用draw绘制中文
draw.text((100, 150), '你好,我好', font=font, fill=(0, 255, 0, 0))
# 重新变为ndarray
img = np.array(img_pil)

cv2.imshow('img', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

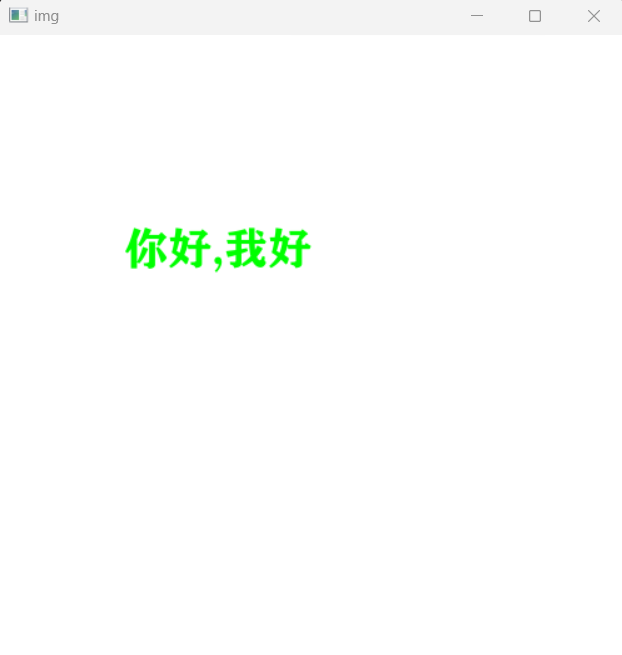

显示中文,如图2.32所示:

（3）图片中显示文字

from PIL import ImageFont, ImageDraw, Image
import numpy as np
import cv2

# 导入字体文件
font = ImageFont.truetype('./方正粗黑宋简体.ttf', 35)

# 在图片内显示字符
img = cv2.imread('./dog.jpg')

# 创建一个pillow图片
img_pil = Image.fromarray(img)

draw = ImageDraw.Draw(img_pil)

# 利用draw绘制中文
draw.text((100, 150), '你好,我好', font=font, fill=(0, 255, 0, 0))

# 重新变为ndarray
img = np.array(img_pil)

cv2.imshow('img', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

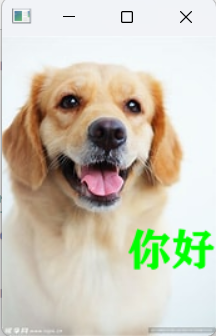

图片中显示文字,如图2.33所示:

（四）综合练习

练习:监听鼠标运动绘制图形

思路:

• 按下按键比如1,进入绘制直线模式,需要记录起始位置,即按下鼠标左键的那一瞬间的坐标位置
• 左键起来的鼠标坐标为终点,然后绘制
• 按下l,拖动鼠标,绘制直线
• 按下r,拖动鼠标,绘制矩形
• 按下c,拖动鼠标,绘制圆,拖动的长度可以作为半径

示例代码:

import cv2
import numpy as np

# 这是一个全局标志,判断需要画什么类型的图
curshape = 0
startpos = (0, 0)

# 创建背景图
img = np.zeros((480, 640, 3), np.uint8)

# 要监听鼠标的行为,所以必须通过鼠标回调函数实现
def mouse_callback(event, x, y, flags, userdata):
    global curshape, startpos
    if event == cv2.EVENT_LBUTTONDOWN:
        # 记录起始位置
        startpos = (x, y)
    elif event == cv2.EVENT_LBUTTONUP:
        # 判断要画什么类型的图
        if curshape == 0:
            # 画直线
            cv2.line(img, startpos, (x, y), (0, 0, 255), 3)
        elif curshape == 1:
            # 画矩形
            cv2.rectangle(img, startpos, (x, y), (0, 0, 255), 3)
        elif curshape == 2:
            # 画圆
            # 计算半径
            a = (x - startpos[0])
            b = (y - startpos[1])
            # 注意,画圆时,半径必须为整数
            r = int((a**2 + b**2) ** 0.5)
            cv2.circle(img, startpos, r, (0, 0, 255), 3)
        else:
            print('暂不支持')

# 创建窗口
cv2.namedWindow('drawshape', cv2.WINDOW_NORMAL)
# 设置鼠标回调函数
cv2.setMouseCallback('drawshape', mouse_callback)

while True:
    cv2.imshow('drawshape', img)
    # 检测按键
    key = cv2.waitKey(1)
    if key == ord('q'):
        break
    elif key == ord('l'):
        curshape = 0
    elif key == ord('r'):
        curshape = 1
    elif key == ord('c'):
        curshape = 2

cv2.destroyAllWindows()

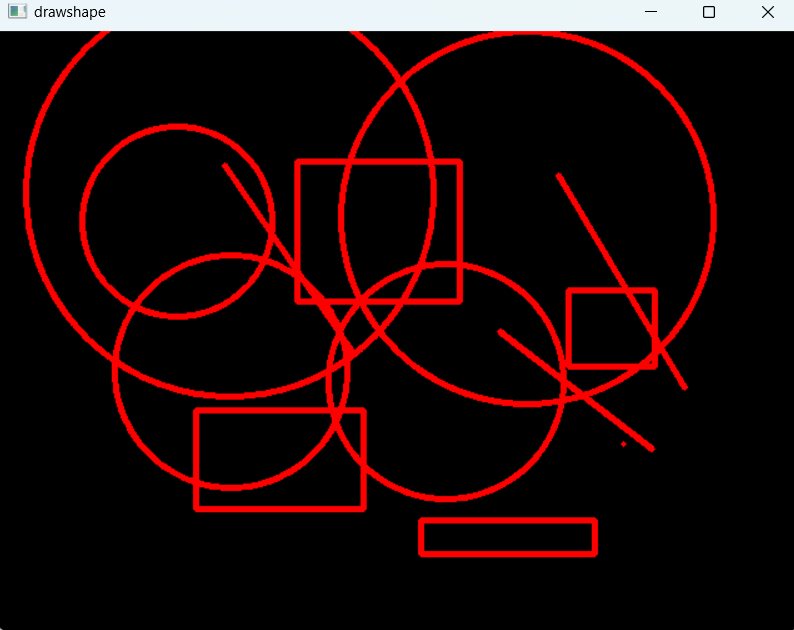

监听鼠标运动绘制图形,如图2.34所示:
