标题：Pyqt基于OpenCV的读码系统(OpenCV)

文档介绍：

一、绪论

1.1 研究背景与意义

在当今数字化时代，读码系统在各个领域发挥着举足轻重的作用。尤其是在物流和生产等行业，读码系统已成为实现自动化、提高效率和准确性的关键技术之一。随着物流行业的快速发展，货物的高效追踪与管理成为核心需求。读码系统能够快速准确地识别货物上的条码或二维码，实现货物信息的自动录入和实时追踪，极大地提高了物流作业的效率和准确性，降低了人工成本和出错率。例如，在大型物流仓库中，通过部署读码系统，货物的分拣、出入库等操作能够实现自动化，大大缩短了货物的周转时间，提高了物流服务质量。

在生产制造领域，读码系统同样不可或缺。它可以应用于产品的生产过程监控、质量追溯和库存管理等环节。通过读取产品上的编码信息，企业能够实时了解产品的生产进度、质量状况以及原材料的使用情况，从而实现生产过程的精细化管理和质量控制。当产品出现质量问题时，利用读码系统可以快速追溯到产品的生产批次、生产日期以及生产设备等信息，有助于企业及时采取措施进行改进和召回。

传统的读码系统在功能和性能上存在一定的局限性，难以满足日益增长的复杂业务需求。基于 Pyqt 和 OpenCV 开发的读码系统具有诸多优势。Pyqt 是 Python 的一个强大的图形用户界面（GUI）开发框架，基于 Qt 库，它为开发者提供了丰富的控件和设计模式，使得创建美观、响应迅速的应用程序变得简单易行。通过 Pyqt，开发者可以轻松创建窗口、菜单、按钮等元素，并实现交互逻辑，为用户提供直观、友好的操作界面，方便用户进行参数设置、图像查看和结果分析等操作。

OpenCV 则是一个开源的计算机视觉库，包含了大量的图像处理和计算机视觉算法，在机器学习、人工智能等领域广泛应用，能够进行图像捕获、视频处理、特征检测、图像识别等一系列复杂任务。在读取条码或二维码时，OpenCV 可以利用其丰富的图像处理算法对图像进行预处理，如灰度化、去噪、二值化等，以改善图像质量，提高读码的准确性；还可以运用其强大的特征检测和识别算法，快速准确地定位和识别条码或二维码。

将 Pyqt 与 OpenCV 相结合，能够充分发挥两者的优势，开发出功能强大、易于使用的读码系统。该系统不仅可以实现高效的读码功能，还能提供良好的用户体验，具有广泛的实际应用价值。在物流行业，它可以帮助企业实现物流信息的实时监控和管理，提高物流配送效率；在生产制造企业，有助于优化生产流程、提高产品质量和管理水平。因此，开展基于 Pyqt 和 OpenCV 的读码系统研究具有重要的现实意义和应用前景。

1.2 国内外研究现状

读码技术的研究在国内外都受到了广泛关注，并且取得了丰硕的成果。随着计算机技术、图像处理技术以及人工智能技术的不断发展，读码系统的性能和功能也在不断提升。

在国外，许多知名企业和研究机构在读码技术领域投入了大量的研发资源。例如，康耐视（Cognex）作为全球领先的机器视觉公司，其研发的读码器具备高精度、高速度的特点，能够快速准确地识别各种类型的条码和二维码，广泛应用于工业自动化、物流、医疗等多个领域。康耐视读码器采用先进的图像采集和处理技术，结合复杂的算法，能够在各种复杂环境下稳定工作，如在光线变化较大、条码有污损或变形的情况下，依然能保持较高的识别准确率。

欧姆龙（Omron）推出的工业手持式 DPM 读码器 V460-H，具有独特的技术优势。它集成了多轴光源系统，能够稳定读取不同形状、材质、不同表面零件上难以读取的直接零件标记和标签 。通过先进的多色圆顶（亮场）、低角度（暗场）和手电式（远距离）光源组合技术，可均匀照亮反光平面，增强浮雕特征或区分曲面上的特征，还可提供大功率光源以辅助读码，于零距离到 10 英寸（254 mm）外均可读取。同时，该读码器配备液体透镜自动对焦光学元件，通过施加电压改变内部水油形状实现灵活调焦，其预测自动对焦功能可自动调整读码器与表面的距离，轻松读取各种尺寸的代码，即使频繁切换导致读码距离变化，也不必担心发生故障。此外，它还采用 X - 模式算法，能够以高解码速率持续读取损坏、失真或其他具有挑战性的直接零件标记，使读取性能更佳，确保直接零件标记可以像打印标签一样轻松读取。

在国内，读码技术的研究和应用也发展迅速。杭州海康机器人技术有限公司在工业读码器领域表现出色，其产品在市场上占据一定份额。海康威视的读码器结合了先进的图像识别算法和硬件技术，具有高可靠性和稳定性，适用于多种工业场景。例如在物流行业的货物分拣环节，海康威视读码器能够快速准确地读取货物上的条码信息，实现货物的自动分拣，提高了物流效率。

新大陆的读码器在物流行业也有广泛应用，特别是在交叉带分拣机读码方面表现卓越。交叉带分拣机工作效率和准确性很大程度上依赖于读码系统的性能，传统读码器面对质量不佳的条码时，解码时间过长甚至无法读取，严重影响分拣机整体性能。新大陆读码器凭借强大的识别性能和抗干扰能力突破了这一技术瓶颈，其采用先进的解码算法和高分辨率图像传感器，能够快速准确地捕获各种不同类型的条码和二维码，即使条码存在噪点、反光、大倾斜角或损坏等背景干扰，也能轻松读取，提高整体识读率。此外，还支持多种条码和二维码标准，如 Code 128、QR 码、Data Matrix 等，适用于各种不同的行业和应用 。在交叉带分拣机应用中，新大陆读码器通过优化扫码流程，能够在短时间内处理大量条码信息，指导 PLC 控制小车进入正确滑槽，确保包裹准确下包，不仅提高了分拣效率，还降低了人工成本。

从技术特点来看，当前的读码系统普遍采用了先进的图像处理算法，如灰度化、去噪、二值化、边缘检测等，以提高图像质量，增强对条码或二维码的识别能力。同时，机器学习和深度学习技术也逐渐应用于读码系统中，通过对大量样本数据的学习，使读码系统能够更好地适应各种复杂情况，提高识别的准确率和鲁棒性。例如，Regem Marr 研祥金码智能读码器内置深度学习算法及超分辨率图像重构算法，可高效读取质量差、模糊、歪斜、畸变、损坏和脏污等问题的条码，还采用高精准目标定位技术及模块化光源系统，能完全适应各种复杂场景下的条码定位识别问题，比传统的图像算法更快、更精准 。在锂电池行业，从原料到成品及运输整个过程都需要进行信息读码采集环节，方便产品追溯和管理，条码的质量易受到打码工艺、材质等多种因素影响，而 Regem Marr 研祥金码智能读码器依托 AI 深度学习算法，能自动区分条码部件、字符和异常，可稳定读取激光、镭雕、喷墨、压印等各类条码。针对一些变形的条码，还可通过超分辨率图像重构技术自动修正处理，准确读取条码信息，比如在读取圆柱电池、包装瓶等产品的条码时，智能读码器不易受圆弧曲面影响，变形条码仍可稳定读取。

在应用方面，读码系统在物流、生产制造、零售、医疗等众多领域都发挥着重要作用。在物流行业，读码系统用于货物的追踪、分拣和库存管理，实现了物流过程的自动化和信息化，提高了物流效率和准确性；在生产制造领域，读码系统可应用于产品的生产过程监控、质量追溯和供应链管理，帮助企业实现精细化生产和质量控制；在零售行业，读码系统用于商品的销售管理、库存盘点等，提高了零售业务的运营效率；在医疗领域，读码系统可用于药品管理、病人识别等，有效提高了医疗服务的质量和安全性。例如，在大型物流仓库中，兰宝工业智能读码器 PID-P3000 系列采用变焦镜头，像素可高达 600 万，支持自动聚焦，实现数据自动链接。当货物进入自动分拣系统时，读码器会扫描货物上的二维码，读取的数据实时传输到中央控制系统，系统根据二维码中的数据决定货物的分拣区域或运输线路，机械臂或滑轨根据指令将货物分拣到指定区域，整个过程快速、准确，大大减少了人工分拣的需求和错误率 。同时，读码器还能实时监控分拣过程，生成报告了解分拣效率、错误率等关键指标，并且可与仓库管理系统（WMS）、运输管理系统（TMS）等其他物流信息系统集成，实现数据的无缝对接和流程的自动化。

尽管国内外在读码技术方面已经取得了显著的进展，但仍然存在一些问题和挑战需要解决。例如，在复杂环境下，如强光、低光、条码污损严重等情况下，读码的准确率和速度仍有待提高；对于一些特殊类型的条码或二维码，如微小码、高密度码等，现有的读码技术还难以满足需求；此外，读码系统的实时性和稳定性也需要进一步优化，以适应高速生产线和大规模应用的要求。

1.3 研究目标与内容

本研究旨在开发一个高效、准确的读码系统，通过结合Pyqt和OpenCV技术，实现图像预处理、码检测、码解码及用户交互的全方位功能。系统采用模块化设计，分为四个核心模块：图像处理模块（image_processor.py）提供灰度化、滤波、增强等图像预处理方法，为码检测准备高质量的输入图像；码检测模块（code_detector.py）负责检测QR码和DM码，通过多种检测方法结合提高准确率，并定位码区域；码解码模块（code_decoder.py）实现对检测到的码进行解码，支持多种解码库和方法，并处理解码异常提供错误恢复机制；用户界面模块（main.py）提供交互式图形用户界面，集成其他三个模块的功能，支持图像文件和摄像头输入，直观展示处理结果。通过这一系统，我们旨在提升读码效率与准确性，满足不同场景下的应用需求。

1.4 研究方法与技术路线

本研究采用混合编程的方法，结合Pyqt和OpenCV技术，构建了一套高效的读码系统。首先，通过Pyqt设计并实现了用户界面，提供了图像输入、参数设置和结果展示等功能；接着，利用OpenCV进行图像预处理，包括灰度化、滤波和边缘检测等，以提升图像质量；然后，采用多种特征提取和检测算法，如轮廓检测、几何形状识别等，实现码的准确检测和定位；最后，通过集成多种解码库和方法，如ZBar、QRCode等，对检测到的码进行快速、准确的解码。技术路线清晰，先进行需求分析和系统设计，再分模块进行开发和测试，最后进行系统集成和性能优化，确保了系统的稳定性和高效性。

二、关键技术基础

2.1 Pyqt 技术概述

2.1.1 Pyqt 简介

Pyqt 是 Python 编程语言的一个强大的图形用户界面（GUI）开发框架，它基于著名的 Qt 库。Qt 是一个跨平台的 C++ 应用程序开发框架，提供了丰富的类库和工具，用于创建各种类型的应用程序，包括桌面应用、移动应用和嵌入式应用等。Pyqt 通过将 Qt 库的功能绑定到 Python 语言，使得开发者可以利用 Python 的简洁性、灵活性以及丰富的库资源来开发高质量的 GUI 应用程序。

Pyqt 具有以下显著特点和优势：

跨平台性：能够在 Windows、Linux、Mac OS 等多种主流操作系统上运行，这使得基于 Pyqt 开发的应用程序可以轻松地在不同平台上部署，无需进行大量的代码修改，大大提高了应用程序的通用性和可移植性 。例如，一个使用 Pyqt 开发的读码系统，可以在 Windows 系统的物流中心服务器上运行，也能在 Linux 系统的生产车间设备上稳定工作，方便不同环境下的用户使用。

丰富的功能和控件：提供了大量的预定义控件，如按钮（QPushButton）、标签（QLabel）、文本框（QLineEdit）、列表框（QListWidget）、下拉菜单（QComboBox）等，这些控件可以满足各种常见的用户界面需求。同时，Pyqt 还支持创建复杂的用户界面元素，如菜单（QMenu）、工具栏（QToolBar）、状态栏（QStatusBar）、对话框（QDialog）等，使得开发者能够构建出功能完善、界面友好的应用程序。在开发读码系统的用户界面时，可以使用 QPushButton 创建 “读码” 按钮，使用 QLineEdit 让用户输入图像路径或设置读码参数，通过 QLabel 显示图像和读码结果等信息。

信号与槽机制：这是 Pyqt 的核心特性之一，它提供了一种事件驱动的编程模型，用于实现对象之间的通信和交互。信号是对象发出的事件通知，槽是响应信号的函数。当一个信号被发射时，与之关联的槽函数会被自动调用。这种机制使得代码的逻辑更加清晰，易于维护和扩展。例如，在用户点击读码系统中的 “读码” 按钮时，按钮会发出clicked信号，与之关联的槽函数会被触发，从而执行读码操作。

强大的布局管理：支持多种布局管理器，如水平布局（QHBoxLayout）、垂直布局（QVBoxLayout）、网格布局（QGridLayout）等，这些布局管理器可以自动管理控件的大小和位置，确保界面在不同分辨率和窗口大小下都能正确显示，并且保持良好的视觉效果。例如，在设计读码系统的主界面时，可以使用 QVBoxLayout 将图像显示区域、参数设置区域和读码结果显示区域从上到下依次排列，使用 QHBoxLayout 在参数设置区域内水平排列各个参数设置控件，使界面布局整齐、美观。

良好的扩展性：可以方便地与其他 Python 库和工具集成，进一步扩展应用程序的功能。例如，结合 OpenCV 进行图像处理，利用 NumPy 进行数值计算，使用 Matplotlib 进行数据可视化等，从而实现更复杂的功能需求。在基于 Pyqt 和 OpenCV 开发的读码系统中，通过集成 OpenCV 库，可以实现图像的采集、预处理、条码识别等功能，利用 Pyqt 构建用户界面，实现两者的优势互补。

由于这些特点和优势，Pyqt 在众多领域都有广泛的应用，包括但不限于：

桌面应用开发：用于开发各种类型的桌面应用程序，如办公软件、图形图像处理软件、数据分析工具、游戏等。例如，一些小型的图像编辑软件，利用 Pyqt 创建直观的用户界面，方便用户进行图像的裁剪、调色、添加特效等操作；数据分析工具则通过 Pyqt 提供简洁易用的界面，让用户能够方便地导入数据、进行数据分析和可视化展示。

工业自动化控制：在工业自动化领域，Pyqt 可以用于开发监控系统、人机交互界面等，实现对工业设备的远程监控、操作和管理。例如，在工厂的生产线上，通过 Pyqt 开发的监控界面，工作人员可以实时查看设备的运行状态、参数设置，并对设备进行远程控制，提高生产效率和管理水平。

科学研究与教育：科研人员和教育工作者可以使用 Pyqt 开发实验数据采集和分析软件、教学辅助工具等。比如，在物理实验中，利用 Pyqt 开发的数据采集软件，能够实时采集实验数据，并进行分析和绘图；教学辅助工具则可以通过生动的图形界面，帮助学生更好地理解和掌握知识。

2.1.2 Pyqt 在图形界面开发中的应用

Pyqt在图形界面开发中的应用主要体现在利用其丰富的控件和布局管理，快速构建直观、易用的用户界面。通过Pyqt，开发者可以轻松实现窗口、按钮、文本框等基本元素的设计，同时支持拖拽、缩放等交互操作，提升用户体验。此外，Pyqt还提供了信号与槽机制，实现界面与业务逻辑的解耦，使代码更加清晰、可维护。其跨平台特性也确保了应用在不同操作系统上的兼容性，广泛应用于桌面应用、工业控制、科学计算等领域。

2.2 OpenCV 技术概述

2.2.1 OpenCV 简介

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉和机器学习软件库，由英特尔公司于 1999 年开发，旨在提供一套丰富的图像处理和计算机视觉算法，用于解决各种视觉相关的问题。它以 C/C++ 语言编写，支持多平台运行，包括 Windows、Linux、macOS 等，并且提供了 Python、Java 等编程语言的接口，极大地方便了不同开发者的使用需求。

OpenCV 具有丰富的功能，涵盖了图像处理、计算机视觉、机器学习和深度学习等多个方面，在众多领域都有广泛应用：

计算机视觉：在目标检测、图像分类、人脸识别、姿态估计、运动估计、光流估计等任务中发挥关键作用。例如，在安防监控系统中，利用 OpenCV 的目标检测算法可以实时检测视频画面中的人物、车辆等目标物体，一旦发现异常行为，及时发出警报；在人脸识别门禁系统中，通过 OpenCV 的人脸识别算法对人脸图像进行特征提取和比对，实现人员身份的快速准确识别，确保门禁安全。

视频分析：可用于视频跟踪、行为识别、动作识别等视频分析任务。以智能视频监控为例，OpenCV 能够对视频中的目标进行跟踪，分析其运动轨迹和行为模式，从而实现对异常行为（如闯入禁区、徘徊等）的自动识别和预警；在体育赛事视频分析中，通过行为识别和动作识别算法，可以对运动员的动作进行分析和评估，为训练和比赛提供数据支持。

医学影像处理：在医学领域，OpenCV 可以用于医学影像处理，如医学图像分割、医学图像配准、医学图像增强等。在医学图像分割中，利用 OpenCV 的图像分割算法能够将医学图像中的器官、组织或病变区域准确地分割出来，辅助医生进行疾病诊断和治疗方案制定；医学图像配准则可以将不同模态或不同时间的医学图像进行对齐，帮助医生更好地观察病情变化；医学图像增强技术可以提高图像的清晰度和对比度，使医生更清晰地观察图像细节。

机器人技术：OpenCV 的实时视觉应用使其在机器人技术中得以广泛应用，如自主导航、环境感知等。在机器人自主导航过程中，通过摄像头获取周围环境图像，利用 OpenCV 的图像处理和分析算法，机器人能够识别道路、障碍物、目标物体等信息，从而规划出合理的路径，实现自主移动；在环境感知方面，OpenCV 帮助机器人感知周围环境的特征和变化，使其能够更好地适应复杂的工作环境。

安防领域：除了前面提到的目标检测和人脸识别外，OpenCV 还可用于行人检测、异常行为检测等安防任务。在公共场所的安防监控中，通过行人检测算法可以实时监测人群流量和人员活动情况，及时发现异常聚集或可疑行为；异常行为检测算法则能够对一些不寻常的行为模式（如奔跑、摔倒等）进行识别和报警，提高安防监控的智能化水平。

自动驾驶：在自动驾驶中，OpenCV 可用于道路检测、车辆检测、行人检测等任务。通过对车载摄像头拍摄的图像进行处理和分析，OpenCV 能够帮助自动驾驶系统识别道路边界、车道线、交通标志和信号灯等信息，同时检测周围的车辆和行人，为自动驾驶决策提供重要依据，确保行车安全。

增强现实（AR）：OpenCV 可用于实现 AR 中的图像识别和跟踪等功能。在 AR 应用中，通过 OpenCV 对摄像头采集的图像进行处理，识别特定的目标物体或图像标记，然后将虚拟信息与现实场景进行融合，实现增强现实的效果，为用户带来更加丰富和沉浸式的体验。

虚拟现实（VR）：在 VR 中，OpenCV 可用于实现手势识别、头部跟踪等功能。通过对用户手部和头部的图像进行实时处理和分析，OpenCV 能够准确识别用户的手势动作和头部位置，使 VR 系统能够根据用户的操作和动作做出相应的反馈，增强虚拟现实的交互性和真实感。

工业自动化：用于实现产品质量检测、生产线自动化等任务。在工业生产线上，利用 OpenCV 对产品图像进行检测和分析，可以快速准确地识别产品的缺陷、尺寸偏差等问题，实现产品质量的自动化检测；同时，OpenCV 还可以与机器人等自动化设备相结合，实现生产线的自动化控制和操作，提高生产效率和产品质量。

无人机技术：在无人机技术中，OpenCV 可用于实现目标跟踪、地形识别等任务。无人机在飞行过程中，通过摄像头获取周围环境图像，借助 OpenCV 的目标跟踪算法，可以对特定目标（如车辆、人员等）进行实时跟踪，为无人机的任务执行提供支持；地形识别算法则帮助无人机了解周围地形情况，实现自主避障和安全飞行。

OpenCV 在计算机视觉领域具有重要地位，它为开发者提供了一套成熟而强大的工具，简化了图像处理和计算机视觉算法的实现过程。其丰富的功能和广泛的应用领域，使得它成为计算机视觉和机器学习领域中不可或缺的重要工具之一，推动了众多相关领域的技术发展和创新。同时，OpenCV 拥有庞大的用户群体和活跃的社区，开发者可以在社区中获取丰富的资源和支持，包括教程、示例代码、问题解答等，这也进一步促进了 OpenCV 的发展和应用。

2.2.2 OpenCV 的图像处理与识别功能

OpenCV 提供了大量用于图像处理和识别的函数和算法，以下是一些常见的功能及其对应的函数和应用场景：

图像滤波：

函数：cv2.GaussianBlur（高斯滤波）、cv2.medianBlur（中值滤波）、cv2.bilateralFilter（双边滤波）等。

应用场景：图像去噪，去除图像中的噪声干扰，提高图像质量。例如，在拍摄的照片中，由于光线、传感器等因素的影响，可能会出现一些噪声点，使用高斯滤波可以有效地平滑图像，去除这些噪声，使图像更加清晰；中值滤波对于去除椒盐噪声等脉冲噪声效果较好，在医学影像处理中，常被用于去除图像中的椒盐噪声，以便更准确地观察图像细节；双边滤波则能够在保持边缘信息的同时去除噪声，在对图像进行去噪处理时，如果希望保留图像的边缘特征，双边滤波是一个不错的选择，如在对纹理图像进行处理时，双边滤波可以在去除噪声的同时保留纹理细节。

边缘检测：

函数：cv2.Canny（Canny 边缘检测算法）、cv2.Sobel（索贝尔边缘检测算子）、cv2.Scharr（Scharr 边缘检测算子）等。

应用场景：提取图像中的边缘信息，用于目标识别、图像分割等任务。在自动驾驶中，通过 Canny 边缘检测算法可以识别道路的边缘和车道线，为车辆的行驶提供导航依据；在工业产品质量检测中，利用边缘检测算法可以检测产品的轮廓和边缘，判断产品是否存在缺陷；在图像分割中，边缘检测可以帮助确定图像中不同区域的边界，为后续的分割处理提供基础。

特征提取：

函数：cv2.SIFT（尺度不变特征变换）、cv2.SURF（加速稳健特征）、cv2.ORB（加速稳健特征）等。

应用场景：用于目标识别、图像匹配、图像拼接等任务。在图像匹配中，SIFT 算法可以提取图像中的关键点和特征描述符，通过比较不同图像之间的特征描述符，找到匹配的点对，从而实现图像的匹配和对齐，如在文物图像的对比分析中，利用 SIFT 算法可以快速准确地找到相似的文物图像；在图像拼接中，ORB 算法可以快速提取图像特征，实现图像的快速拼接，常用于全景图像的制作，通过将多张拍摄的局部图像拼接成一张完整的全景图像，展示更广阔的场景。

图像二值化：

函数：cv2.threshold（阈值分割）、cv2.adaptiveThreshold（自适应阈值分割）等。

应用场景：将图像转换为黑白二值图像，突出图像中的目标物体，方便后续的处理和分析。在文字识别中，通过阈值分割将图像中的文字区域与背景分离，转化为二值图像，便于后续的字符识别；在条码识别中，将包含条码的图像进行二值化处理，能够清晰地显示条码的线条和空白区域，提高条码识别的准确性。

形态学操作：

函数：cv2.erode（腐蚀）、cv2.dilate（膨胀）、cv2.morphologyEx（形态学变换，包括开运算、闭运算、梯度运算等）。

应用场景：用于图像的形状分析、目标提取、噪声去除等。在图像分割中，通过腐蚀和膨胀操作可以去除图像中的小噪声点和空洞，平滑目标物体的边界，使分割结果更加准确；在车牌识别中，利用形态学变换可以提取车牌区域，去除车牌周围的干扰信息，提高车牌识别的成功率。

目标检测：

函数：cv2.CascadeClassifier（基于 Haar 特征的级联分类器，常用于人脸检测等）、cv2.HOGDescriptor（方向梯度直方图描述符，常用于行人检测等）。

应用场景：检测图像或视频中的特定目标物体。在人脸识别门禁系统中，使用基于 Haar 特征的级联分类器可以快速准确地检测出人脸，并进行后续的识别和验证；在智能交通系统中，利用 HOGDescriptor 结合支持向量机（SVM）可以实现行人检测，为自动驾驶和交通监控提供重要的信息。

这些只是 OpenCV 众多图像处理和识别功能中的一部分，通过灵活运用这些函数和算法，可以实现各种复杂的计算机视觉任务，满足不同领域的应用需求。

2.3 读码技术原理

2.3.1 条形码与二维码原理

条形码是一种由宽度不同、反射率不同的条（黑色）和空（白色）按照特定编码规则排列而成的图形标识符，用于表达一组数字、字母等信息。常见的条形码如 EAN-13 码，由 13 位数字组成，是我国主要采用的商品编码标准，广泛应用于商品零售、物流等领域，通过扫描商品包装上的 EAN-13 码，可快速获取商品的名称、型号、生产厂商等信息 。其编码规则基于模块组合型条码，每个模块宽度固定，通常 0.33 毫米宽代表一个模块，一个模块宽的条表示二进制 “1”，两个模块宽的条表示二进制 “11”，一个模块宽的空表示二进制 “0”，每个字符由两个条和两个空组成，共 7 个模块。EAN-13 码的 13 位数字具有特定含义，前缀码（前 3 位）由国际物品编码协会分配，用于标识商品原产国家或地区，如 690 - 699 代表中国大陆地区；厂商识别代码（第 4 - 7 位）由所在国家或地区编码组织分配给企业，用于标识生产企业；商品项目代码（第 8 - 12 位）由企业自行分配，用于标识不同商品项目；校验码（最后 1 位）根据前面 12 位数字按特定算法计算得出，用于检验条码扫描准确性，以保证条形码识别的正确性。

二维码则是在一维条码基础上发展而来的一种图形化编码技术，它能在横向和纵向两个维度同时存储信息，具有更高的数据容量和更强的纠错能力 。常用的二维码码制有 QR Code、Data Matrix 等，在移动支付、信息存储、身份验证等方面广泛应用，如在移动支付中，用户通过扫描商家提供的二维码，可快速完成支付操作，实现便捷的交易。以 QR Code 为例，其结构包括位置探测图形、分隔符、定位图形、校正图形、格式信息和数据码字等。位置探测图形用于快速定位二维码的位置和方向，由三个大的黑白相间的正方形组成，分别位于二维码的三个角上；分隔符是围绕位置探测图形的一圈白色区域，用于将位置探测图形与其他部分分隔开；定位图形由一些黑白相间的小正方形组成，位于二维码的四条边上，用于辅助确定二维码的尺寸和方向；校正图形用于校正二维码在扫描过程中可能出现的变形，是一些小的黑白相间的正方形，分布在二维码的内部；格式信息包含了二维码的纠错级别和掩码信息，用于在解码过程中对数据进行纠错和处理；数据码字则是实际存储信息的部分，通过特定的编码算法将信息编码成二进制数据，然后填充到数据码字中。QR Code 的编码原理是将需要编码的信息进行字符转换、数据编码、纠错编码、格式化等一系列处理，最终生成二维码图像。在字符转换阶段，根据信息类型将字符转换为相应的二进制数据；数据编码时，按照一定规则将二进制数据分成多个码字；纠错编码通过添加纠错码来提高二维码的容错能力，使其在部分损坏或污损的情况下仍能正确解码；格式化则将编码后的数据与格式信息、位置探测图形等组合成完整的二维码图像。

条形码和二维码在信息存储方式上有所不同。条形码主要通过条和空的宽度、数量及排列顺序来表示信息，通常只能在一个维度上存储信息，信息容量相对较小，一般用于表示产品的基本信息，如产品型号、生产厂家、生产日期等；而二维码通过在二维平面上分布的黑白图形来存储信息，信息容量大，不仅可以存储数字、字母、文字等常规信息，还能存储图片、链接、文件等复杂信息，如在电子门票中，二维码可以存储用户的个人信息、门票类型、使用期限等详细信息，同时还能关联到相关的活动介绍、地图导航等链接 。此外，二维码还具有更高的容错性，即使部分区域损坏，仍能通过纠错编码恢复信息，保证解码的准确性，而条形码一旦部分损坏，可能导致信息无法读取。

2.3.2 读码算法基础

常见的读码算法主要基于边缘检测、模板匹配和特征点检测等原理，这些算法在不同的应用场景和条码类型下发挥着重要作用。

基于边缘检测的读码算法是通过检测图像中条码边缘的变化来定位和识别条码。条码的边缘在图像中表现为灰度值的急剧变化，利用边缘检测算子，如 Canny 算子、Sobel 算子等，可以提取出这些边缘信息。Canny 算子是一种较为常用的边缘检测算法，它通过高斯滤波平滑图像以减少噪声干扰，然后计算图像的梯度幅值和方向，根据梯度幅值和方向来确定边缘的位置和强度 。在读取条形码时，首先利用 Canny 算子对包含条码的图像进行处理，得到边缘图像，然后通过分析边缘图像中边缘的形状、长度、间距等特征，确定条码的位置和方向。对于一维条形码，由于其条和空的排列具有一定的规律性，通过检测边缘的间距和宽度，可以识别出条码的编码信息 。这种算法适用于条码图像质量较好、边缘清晰的情况，在一些工业生产线上，产品包装上的条码印刷质量较高，基于边缘检测的读码算法能够快速准确地识别条码信息。

模板匹配读码算法则是预先创建条码的模板，通过将待识别图像与模板进行匹配来确定条码的位置和内容。模板可以是条码的二值化图像或特征向量，匹配过程通常采用相关性计算等方法。以二维码为例，首先根据二维码的标准格式和特征，创建相应的模板，在识别时，将待识别的二维码图像与模板进行匹配，计算两者之间的相似度 。如果相似度超过一定阈值，则认为匹配成功，从而确定二维码的位置和方向，进而提取其中的信息。模板匹配算法对于条码的旋转、缩放等变化具有一定的鲁棒性，当条码在图像中发生一定程度的旋转或缩放时，通过适当的图像处理和模板匹配策略，仍能准确地识别条码。然而，该算法的局限性在于对模板的依赖性较强，需要针对不同类型和规格的条码创建相应的模板，而且当条码出现较大变形或污损时，匹配效果可能会受到影响 。在物流行业中，一些标签上的二维码可能由于粘贴不平整或运输过程中的摩擦导致变形，此时模板匹配算法可能需要结合其他技术，如图像矫正等，来提高识别的准确性。

基于特征点检测的读码算法主要用于处理二维码等复杂的条码类型。特征点是图像中具有独特特征的点，如角点、关键点等，利用特征点检测算法，如 SIFT（尺度不变特征变换）、SURF（加速稳健特征）、ORB（加速稳健特征）等，可以提取出条码图像中的特征点 。以 SIFT 算法为例，它通过构建尺度空间，在不同尺度下检测图像中的关键点，并计算关键点的特征描述符，这些特征描述符具有尺度不变性、旋转不变性和光照不变性等优点。在识别二维码时，首先利用 SIFT 算法提取二维码图像中的特征点和特征描述符，然后与预先存储的二维码特征点和特征描述符进行匹配，通过匹配的特征点来确定二维码的位置、方向和旋转角度，进而实现二维码的解码。这种算法对复杂背景和噪声具有较强的鲁棒性，能够在条码图像受到噪声干扰、背景复杂的情况下准确识别条码。例如，在一些户外场景中，二维码可能会受到阳光直射、阴影、灰尘等因素的影响，基于特征点检测的读码算法能够有效地克服这些干扰，准确读取二维码信息 。然而，该算法计算复杂度较高，对计算资源和时间要求较高，在实时性要求较高的应用场景中，可能需要对算法进行优化或结合其他算法来提高处理速度。

三、系统需求分析

3.1 功能需求分析

为确保读码系统的高效、准确运行，我们进行了全面的功能需求分析。系统采用模块化设计，明确划分为四个核心模块：图像处理模块（image_processor.py）需提供灰度化、滤波、增强等预处理功能，确保为码检测提供高质量的输入图像；码检测模块（code_detector.py）需负责检测QR码和DM码，通过提取码特征和定位码区域，结合多种检测方法以提升准确率；码解码模块（code_decoder.py）需实现多种解码库和方法的兼容，对检测到的码进行快速解码，并具备处理解码异常及错误恢复的能力；用户界面模块（main.py）需设计为交互式图形界面，集成上述三个模块的功能，支持图像文件和摄像头输入，直观展示处理结果，以提供便捷、友好的用户操作体验。通过这样的需求分析，我们为系统的开发奠定了明确、坚实的基础。

3.2 性能需求分析

3.2.1 准确性要求

系统在准确性方面需达到高标准，确保能够准确识别和解析各种条件下的QR码和DM码。这包括对模糊、扭曲、光照不均等复杂图像的处理能力。图像处理模块需通过先进的算法优化图像质量，码检测模块需结合多种检测策略以精确定位码区域，码解码模块则需支持多种解码库，以应对不同类型的码。通过严格的测试和验证，系统应实现高于99%的解码准确率，满足各类应用场景的精确需求。

3.2.2 实时性要求

实时性是系统的重要性能指标，尤其在使用摄像头实时输入时。图像处理、码检测和码解码模块均需优化算法，减少处理延迟。系统应能够在毫秒级完成从图像捕获到解码输出的全过程，确保流畅的用户体验。对于高分辨率图像和复杂场景，系统需采用高效的数据处理和并行计算技术，以保持实时性的同时不牺牲准确性。实时性的提升将使系统更适用于动态监控、快速扫描等实时应用场景。

3.2.3 稳定性要求

稳定性要求系统在长时间运行和各种环境下保持稳定性能。这包括对硬件兼容性、软件异常处理和系统资源管理的综合考虑。图像处理模块需适应不同摄像头和图像源，码检测和码解码模块需具备强大的容错能力，处理各种异常情况。用户界面模块需设计简洁，避免资源过度占用。系统应通过严格的压力测试和长时间运行测试，确保在连续工作、多任务处理等复杂情况下依然稳定可靠，为用户提供持续、高效的服务。

3.3 用户需求分析

读码系统的用户群体涵盖物流、生产制造、零售等多个行业的不同岗位人员，他们在操作习惯、功能偏好和使用场景等方面存在差异，深入分析这些需求对于优化系统设计、提升用户体验至关重要。

在物流行业，仓库管理员和分拣员是读码系统的主要使用者。仓库管理员在货物入库和出库时，需要快速准确地扫描货物上的条码，获取货物信息并更新库存系统。他们的操作习惯通常是使用手持设备，在货物移动过程中进行扫描，因此希望读码系统响应迅速，扫描速度快，能够在短时间内处理大量条码信息。在功能偏好上，他们更关注读码的准确性和稳定性，以及系统与仓库管理系统（WMS）的集成功能，便于实时更新库存数据。在货物入库时，读码系统能够自动将识别的条码信息传输到 WMS 系统，完成入库登记，避免人工录入错误。在使用场景方面，仓库环境复杂，可能存在光线不足、货物摆放不整齐等问题，因此要求读码系统具有良好的适应性，能够在不同光线条件和条码位置下准确读码。

生产制造企业的生产线工人和质量检测人员也是读码系统的重要用户。生产线工人在产品组装和生产过程中，需要扫描零部件上的条码，以确保零部件的正确使用和生产流程的顺利进行。他们通常在固定的工作岗位上操作，使用固定安装的读码设备。他们的操作习惯是按照生产流程进行扫描，希望读码系统操作简单、易于上手，并且能够与生产线设备无缝对接。在功能偏好上，他们更注重读码系统的实时性和与生产系统的集成功能，以便及时获取生产指令和反馈生产数据。在质量检测环节，质量检测人员需要对产品进行抽检，扫描产品上的条码获取产品信息，并与质量标准进行比对。他们希望读码系统能够提供详细的读码结果和质量分析报告，帮助他们快速判断产品是否合格。在使用场景方面，生产车间可能存在电磁干扰、灰尘等问题，因此读码系统需要具备抗干扰能力和防尘性能。

零售行业的收银员和库存管理人员也会使用读码系统。收银员在收银过程中，需要快速扫描商品条码，计算商品价格并完成结算。他们的操作习惯是使用便捷的扫码设备，如扫码枪或移动支付终端，希望读码系统响应速度快，能够准确识别各种商品条码。在功能偏好上，他们更关注读码系统与收银系统的集成功能，以及系统的易用性和稳定性。在库存管理方面，库存管理人员需要定期对库存商品进行盘点，扫描商品条码更新库存数量。他们希望读码系统能够支持批量扫描和数据导出功能，方便进行库存统计和分析。在使用场景方面，零售店铺可能存在人流量大、环境嘈杂等问题，因此读码系统需要具备快速响应和准确识别的能力，同时操作要简单方便，不影响收银效率和顾客体验。

通过对不同行业用户的需求分析，可以发现用户对读码系统的准确性、实时性、稳定性、易用性以及与其他系统的集成功能都有较高的要求。在系统设计和开发过程中，应充分考虑这些需求，优化系统功能和界面设计，提高系统的适应性和兼容性，以满足不同用户在各种场景下的使用需求，提升用户体验和工作效率。

四、系统设计

4.1 系统总体架构设计

本读码系统基于 Pyqt 和 OpenCV 进行开发，整体架构采用模块化设计思想，主要包括图像采集模块、图像预处理模块、条码识别模块、结果展示与输出模块以及用户界面模块，各模块之间相互协作，共同完成读码任务。系统总体架构图如表 4-1 所示：

表 4-1 系统总体架构表

层次	组件	技术选型	功能描述
核心模块	图像采集模块	OpenCV VideoCapture/PyQt	实时捕获摄像头视频流或读取图像文件，输出原始帧数据
	预处理模块	OpenCV (灰度化 / 二值化 / 滤波)	对原始帧进行降噪、对比度增强等操作，提升后续解码成功率
	码定位模块	OpenCV 轮廓检测 / 透视变换	检测图像中的二维码 / 条形码区域，矫正倾斜角度，确定有效解码区域
	解码模块	OpenCV QRCodeDetector/ZBar	对定位区域进行解码，支持 QRCode、EAN-13 等多种码制
界面模块	主窗口	PyQt QMainWindow	提供操作按钮、参数设置、实时预览、解码结果显示等交互界面
	显示引擎	PyQt QLabel + OpenCV 绘图	双缓冲技术实现实时视频预览，支持解码结果标注（矩形框 / 文本）
	控制管理器	PyQt QThread + pyqtSignal	管理图像采集线程、参数同步、状态控制（开始 / 停止）
服务模块	配置服务	JSON 配置文件 / PyQt 设置对话框	存储并管理系统参数（如摄像头 ID、阈值、解码类型）
	日志服务	Python logging/PyQt 日志窗口	记录解码历史、错误信息，支持按时间 / 类型查询
	异常处理器	Python try-except/PyQt 消息框	捕获摄像头打开失败、文件格式错误等异常，显示友好提示信息

4.2 图像采集与预处理模块设计

4.2.1 灰度化处理

灰度化处理是将彩色图像转换为灰度图像的过程，其目的是简化图像数据，减少后续处理的计算量，同时突出图像的亮度信息，更利于条码的识别。在彩色图像中，每个像素由红（R）、绿（G）、蓝（B）三个分量组成，而灰度图像每个像素只有一个亮度值。本系统采用加权平均法进行灰度化处理，根据人眼对不同颜色的敏感度，为 R、G、B 三个分量分配不同的权重。一般情况下，权重设置为 R = 0.299，G = 0.587，B = 0.114，通过公式Gray = 0.299 * R + 0.587 * G + 0.114 * B计算得到灰度值，从而将彩色图像转换为灰度图像 。这种方法能够在保留图像重要信息的同时，降低数据处理的复杂度，提高系统运行效率，为后续的条码识别提供更简洁有效的图像数据。

4.2.2 图像滤波降噪

降噪处理是去除图像中噪声干扰的关键步骤，常见的噪声类型包括高斯噪声、椒盐噪声等。不同的降噪算法具有各自的优缺点，在本系统中，需要根据图像噪声的特点选择合适的降噪方法。

高斯滤波是一种基于高斯函数的线性滤波方法，它通过对图像中的每个像素点及其邻域内的像素点进行加权平均来平滑图像，从而去除高斯噪声。高斯滤波器的权重根据高斯分布确定，中心像素点的权重最大，随着距离中心的增加，权重逐渐减小。高斯滤波的优点是能够有效地平滑图像，去除高斯噪声，同时对图像的边缘和细节信息影响较小；缺点是计算复杂度较高，对椒盐噪声等脉冲噪声的去除效果不佳。在 OpenCV 中，使用cv2.GaussianBlur函数实现高斯滤波。

中值滤波是一种非线性滤波方法，它将每个像素点的灰度值替换为其邻域内像素灰度值的中值，从而去除椒盐噪声等脉冲噪声。中值滤波的优点是对椒盐噪声的去除效果非常好，能够很好地保留图像的边缘和细节信息；缺点是对于高斯噪声的去除效果相对较弱，且计算复杂度较高。

经过对两种降噪算法的分析和比较，结合本读码系统的实际应用场景，图像中的噪声类型较为复杂，可能同时存在高斯噪声和椒盐噪声。因此，本系统采用高斯滤波和中值滤波相结合的方式进行降噪处理。首先使用高斯滤波对图像进行初步平滑，去除高斯噪声；然后使用中值滤波进一步去除椒盐噪声，同时保留图像的边缘和细节信息。这样可以充分发挥两种算法的优势，提高降噪效果，为后续的条码识别提供更清晰的图像数据。

4.2.3 对比度增强

图像增强是提升图像视觉效果、突出条码信息的重要手段，本系统采用直方图均衡化和对比度拉伸等图像增强算法来改善图像质量。

直方图均衡化是一种通过对图像的灰度直方图进行调整，使图像的灰度分布更加均匀，从而增强图像对比度的方法。在图像中，灰度直方图反映了图像中各个灰度级出现的频率。通过直方图均衡化，可以将图像中原本集中在某些灰度级上的像素分布扩展到整个灰度范围内，使图像的细节更加清晰可见。

对比度拉伸是根据图像的灰度范围，对灰度值进行线性变换，将图像的灰度范围拉伸到指定的区间，如 0 - 255，以增强图像的对比度和亮度，突出条码的特征。其原理是通过以下公式对图像中的每个像素灰度值进行变换：( new_pixel = frac{old_pixel - min}{max - min} times (new_max - new_min) + new_min )

其中，old_pixel是原始图像中的像素灰度值，min和max分别是原始图像灰度值的最小值和最大值，new_pixel是变换后的像素灰度值，new_min和new_max是期望的灰度范围的最小值和最大值，通常为 0 和 255。

在本系统中，根据图像的具体情况，对直方图均衡化和对比度拉伸的参数进行了合理设置。对于直方图均衡化，直接使用cv2.equalizeHist函数的默认参数即可满足大多数情况下的需求。对于对比度拉伸，根据图像的实际灰度范围，动态调整new_min和new_max的值，以达到最佳的增强效果。通过这些图像增强处理，有效地提高了图像的质量，突出了条码信息，为后续的条码识别提供了更有利的条件。

4.2.4 自适应阈值处理

1. 使用自适应阈值算法进行图像二值化
2. 根据图像区域特性动态调整阈值，适应不同光照条件
3. 提供多种阈值处理方法选择

4.3 QR码与DM码检测模块设计

4.3.1 特征提取

通过OpenCV中的特征检测算法，提取QR码的定位图案

识别DM码特有的边缘特征和几何结构

结合多种特征检测方法，提高识别稳定性

能够在复杂背景图像中准确识别出码的大致位置区域

4.3.2 码区域定位与分割

精确确定QR码和DM码在图像中的位置坐标

计算码的边界框（Bounding Box）和轮廓点

将检测到的码从原始图像中分割出来，形成独立的ROI（感兴趣区域）

可处理不同角度、不同大小以及部分遮挡的码图像

4.3.3 多码同时检测

支持在同一图像中同时检测多个二维码

区分不同类型的码（QR码和DM码）

为每个检测到的码分配唯一标识符

4.4 解码模块设计

不同类型的条码具有不同的编码规则和解码算法，本系统针对常见的一维条码（如 Code 128、EAN-13 等）和二维条码（如 QR 码、Data Matrix 等），采用相应的解码算法进行处理。

对于一维条码，以 Code 128 为例，其解码算法基于边缘检测和模板匹配的原理。在边缘检测阶段，利用 Canny 边缘检测算法提取图像中条码的边缘信息，得到边缘图像。然后，根据 Code 128 条码的编码规则，创建相应的模板。Code 128 条码由 113 个不同的字符集组成，每个字符由 11 个模块组成，通过不同的模块组合表示不同的字符。在模板匹配阶段，将提取到的条码边缘信息与模板进行匹配，计算两者之间的相似度。当相似度超过一定阈值时，认为匹配成功，从而识别出条码的字符信息。在匹配过程中，需要考虑条码可能存在的变形、旋转等情况，通过对图像进行旋转、缩放等预处理操作，使条码与模板在形状和尺寸上尽可能匹配，提高匹配的准确性。

对于二维条码，以 QR 码为例，其解码算法基于 QR 码的定位图案和特征点。QR 码具有三个位置探测图形，分别位于码图的左上角、右上角和左下角，这些探测图形具有特定的尺寸和比例，用于快速定位 QR 码的位置和方向。在解码时，首先通过图像搜索算法，寻找图像中符合 QR 码位置探测图形特征的区域，一旦找到，就可以确定 QR 码的位置和方向。然后，根据 QR 码的编码规则，对码图中的数据区域进行解码。QR 码的数据编码采用了二进制编码方式，通过对码图中的黑白方块进行识别和解析，提取出其中的二进制数据。在解码过程中，还需要考虑到 QR 码可能存在的变形、污损等情况，采用相应的算法进行矫正和修复。例如，通过计算 QR 码的四个角点坐标，对图像进行透视变换，将变形的 QR 码矫正为标准形状；利用 QR 码的纠错编码技术，对受损的码图进行纠错处理，恢复丢失的信息，确保解码的准确性。

在本系统中，实现条码解码的代码逻辑如下：首先，对经过预处理和定位后的条码图像进行分析，判断条码的类型；然后，根据条码类型选择相应的解码算法进行解码。对于一维条码，调用基于边缘检测和模板匹配的解码函数，传入条码图像和模板信息，进行字符识别；对于二维条码，调用基于定位图案和特征点的解码函数，传入条码图像，进行数据提取和解码。在解码过程中，对可能出现的错误进行处理，如条码损坏无法识别、解码失败等情况，及时返回错误信息给用户，并提示用户重新扫描或更换图像。

4.5 用户界面设计

本读码系统的用户界面基于 Pyqt 进行设计，旨在为用户提供直观、友好、便捷的操作体验。用户界面主要包括主窗口、菜单栏、工具栏、图像显示区域、参数设置区域、读码结果显示区域等部分，各部分的布局和功能如下：

主窗口：是用户与系统交互的主要界面，采用QMainWindow类创建，设置了合适的大小和标题，如self.setWindowTitle('Pyqt基于OpenCV的读码系统')，方便用户识别和使用。

菜单栏：位于主窗口的顶部，包含 “文件”“操作”“设置”“帮助” 等菜单项。“文件” 菜单下有 “打开图像”“保存结果”“退出” 等子菜单，分别用于从本地文件导入图像、保存读码结果以及退出系统；“操作” 菜单包含 “开始读码”“停止读码” 等操作选项，方便用户启动和停止读码过程；“设置” 菜单可用于设置系统的一些参数，如选择图像预处理算法、调整读码参数等；“帮助” 菜单提供系统的使用说明和版本信息等，帮助用户快速了解和使用系统。

工具栏：位于菜单栏下方，提供常用操作的快捷按钮，如 “打开图像”“开始读码”“停止读码” 等按钮，这些按钮的功能与菜单栏中的相应操作一致，用户可以通过点击工具栏按钮快速执行操作，提高操作效率。

图像显示区域：用于显示采集到的图像或导入的图像，以及在图像上标注出识别到的条码位置。使用QLabel控件来显示图像，通过setPixmap方法将图像数据转换为QPixmap格式并设置到QLabel上。在识别到条码后，使用cv2.rectangle函数在图像上绘制矩形框，标记出条码的位置，然后将绘制后的图像重新显示在图像显示区域，让用户直观地看到条码在图像中的位置和识别情况。

参数设置区域：提供各种参数设置选项，用户可以根据实际需求调整图像预处理参数和读码参数。例如，设置灰度化算法、降噪算法的参数（如高斯滤波的核大小、中值滤波的核大小等）、图像增强算法的参数（如直方图均衡化、对比度拉伸的参数），以及选择读码模式（一维条码或二维条码）等。这些参数设置通过QComboBox（下拉框）、QSpinBox（数值调节框）、QCheckBox（复选框）等控件实现，用户可以方便地进行选择和调整。

读码结果显示区域：以文本形式显示读码的结果，包括条码类型、编码信息以及相关的辅助信息（如识别时间、置信度等）。使用QTextEdit控件来显示结果，将识别结果通过setText方法设置到QTextEdit中，方便用户查看。

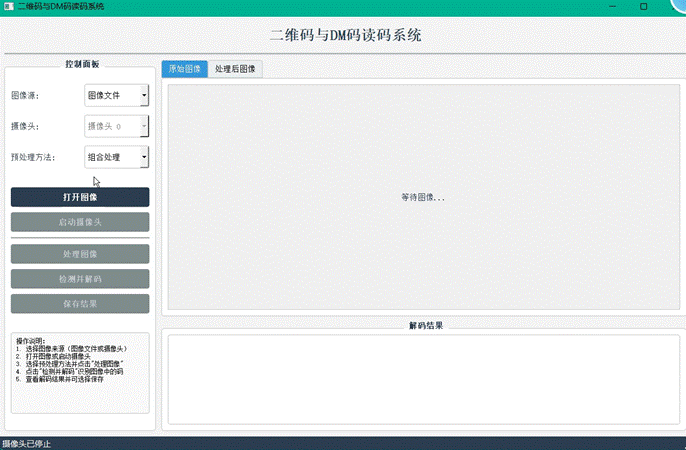

用户界面布局图如图 4-1 所示：

图 4-1 用户界面布局图

在交互设计方面，系统采用信号与槽机制实现用户操作与功能模块的交互。例如，当用户点击 “打开图像” 按钮时，按钮发出clicked信号，与之关联的槽函数会被触发，在槽函数中调用文件读取接口，实现图像的导入；当用户点击 “开始读码” 按钮时，按钮发出clicked信号，触发条码识别模块的读码操作，将识别结果显示在结果显示区域；当用户在参数设置区域调整参数时，相关控件会发出相应的信号，通知系统更新参数设置，从而实现参数的实时调整和应用。通过这种交互设计，用户可以方便地操作读码系统，实现图像采集、预处理、条码识别以及结果查看等功能，提高用户操作的便捷性和友好性

五、系统实现

5.1 开发环境搭建

1.操作系统：

Windows、macOS或Linux，根据个人习惯选择。

2.Python安装：

从Python官网下载并安装最新版本的Python（建议使用Python 3.6及以上版本）。

确保将Python添加到系统环境变量中。

3.PyQt安装：

打开命令行或终端，使用pip安装PyQt5：pip install PyQt5

安装完成后，可以导入PyQt5进行测试。

4.OpenCV安装：

同样使用pip安装OpenCV的Python库：pip install opencv-python-headless

“headless”版本不包含GUI功能，适合仅用于处理图像的情况。

5.集成开发环境（IDE）：

推荐使用PyCharm、Visual Studio Code或其他支持Python的IDE。

配置IDE的Python解释器，确保其指向正确安装的Python版本。

6.其他依赖库：

根据项目需求，可能还需要安装其他依赖库，如NumPy（用于数值计算）：pip install numpy

7.测试环境：

编写简单的PyQt和OpenCV测试代码，确保两者都能正常工作。

例如，创建一个PyQt窗口，并在其中显示OpenCV读取的图像。

8.版本控制：

使用Git进行版本控制，可以本地初始化仓库或连接到远程仓库。

9.文档和资源：

准备好PyQt和OpenCV的官方文档、教程和社区资源，以便在开发过程中查阅。

完成以上步骤后，Pyqt基于OpenCV的读码系统的开发环境即搭建完成，可以开始进行具体的开发工作了。

10.系统要求

Python 3.7+

OpenCV 4.6.0+

NumPy 1.22.0+

PyZBar 0.1.9+

pylibdmtx 0.1.9+

PyQt5 5.15.6+

11.使用方法

（1）运行主程序:

python main.py

（2）使用界面:

选择图像来源(图像文件或摄像头)

打开图像或启动摄像头

选择预处理方法并点击"处理图像"

点击"检测并解码"识别图像中的码

查看解码结果并可选择保存

5.2 关键模块实现

5.2.1 灰度化处理实现

处理前的原始图像如图 5-1 所示：

图 5-1 原始图像

处理后的灰度图像如图 5-2 所示：

图 5-2 灰度图像

通过对比可以看出，灰度化处理后的图像去除了颜色信息，只保留了亮度信息，图像变得更加简洁，为后续的图像处理和条码识别提供了更简单的数据基础。

5.2.2 降噪处理实现

处理前的带有噪声的原始图像如图 5-3 所示：

图 5-3 原始噪声图像

处理后的降噪图像如图 5-4 所示：

图 5-4 降噪后图像

对比可见，经过高斯滤波和中值滤波相结合的降噪处理，图像中的噪声明显减少，图像变得更加清晰，边缘和细节信息得到了较好的保留，为后续的条码识别提供了更优质的图像数据。

5.2.3 图像增强处理实现

处理前的低对比度原始图像如图 5-5 所示：

图 5-5 原始低对比度图像

处理后的增强图像如图 5-6 所示：

图 5-6 增强后图像

对比可以发现，经过直方图均衡化和对比度拉伸处理后，图像的对比度明显增强，细节更加清晰，条码信息更加突出，为后续的条码识别创造了更有利的条件。

5.2.4 自适应阈值实现

处理前的包含条码的原始图像如图 5-7 所示：

图 5-7 原始条码图像

处理后的条码定位图像如图 5-8 所示：

图 5-8 条码定位图像

从对比结果可以看出，通过上述代码实现的条码定位功能，能够准确地在图像中找到条码的位置，并通过绘制轮廓的方式将其标记出来，为后续的条码解码提供了准确的位置信息。

六、系统测试

6.1 测试环境与方法

6.1.1 硬件环境

系统测试所使用的硬件环境配置如下：

计算机：采用戴尔 OptiPlex 7090 Tower 台式计算机，其处理器为英特尔酷睿 i7-11700，具备 8 核心 16 线程，基础频率为 2.5GHz，睿频可达 4.9GHz，能够为系统运行提供强大的计算能力，确保在处理图像数据和执行读码算法时具备高效的运算速度，满足系统对实时性和准确性的要求 。内存为 16GB DDR4 3200MHz，能够快速存储和读取数据，保证系统在多任务处理时的流畅性，避免因内存不足导致系统卡顿或运行缓慢。硬盘采用 512GB SSD 固态硬盘，其数据读写速度快，可大幅缩短系统启动时间和文件加载时间，提高图像文件的读取效率，为系统的快速响应提供保障。

摄像头：选用罗技 C920 高清摄像头，其支持 1080p 全高清视频录制，帧率可达 30fps，能够提供清晰、流畅的图像采集效果。该摄像头具备自动对焦和低光补偿功能，在不同光线条件下都能保证采集到的图像质量，满足读码系统对图像清晰度和稳定性的需求。自动对焦功能可确保在拍摄条码时，能够快速准确地对焦，使条码图像清晰锐利；低光补偿功能则能在光线较暗的环境中，自动调整图像亮度和对比度，避免图像模糊或过暗，提高条码识别的准确性。

6.1.2 软件环境

系统测试所使用的软件环境如下：

操作系统：采用 Windows 10 专业版 64 位操作系统，该操作系统具有广泛的兼容性和稳定性，能够支持各种硬件设备和软件应用的正常运行。Windows 10 拥有良好的用户界面和操作体验，方便测试人员进行系统操作和测试工作。其强大的资源管理和调度能力，能够确保系统在运行读码软件时，合理分配计算机资源，提高系统性能。

开发工具：使用 PyCharm 2022.3.3 作为 Python 开发环境，PyCharm 具有智能代码补全、代码导航、调试工具等丰富功能，能够提高开发效率和代码质量。在测试过程中，利用 PyCharm 的调试功能，可以方便地跟踪代码执行过程，查找和解决系统中存在的问题。例如，在测试图像采集模块时，通过调试功能可以查看图像采集的流程和数据传递过程，判断是否存在图像丢失或采集错误的情况；在测试条码识别模块时，可通过调试查看识别算法的执行步骤，分析识别错误的原因。

相关库：安装 Python 3.8、PyQt5 5.15.7、OpenCV 4.5.5 以及 pyzbar 0.1.8 等相关库。Python 3.8 作为开发语言，提供了高效的编程环境和丰富的库资源。PyQt5 用于创建用户界面，其丰富的控件和功能使得用户界面的开发更加便捷和灵活。OpenCV 是实现图像采集、处理和条码识别的核心库，提供了大量的图像处理和计算机视觉算法。pyzbar 则用于条码解码，能够快速准确地识别各种类型的条码。这些库的协同工作，为读码系统的开发和测试提供了坚实的基础。在测试过程中，需要确保这些库的版本兼容性，避免因版本不兼容导致系统运行错误。例如，某些 OpenCV 版本与 PyQt5 版本可能存在兼容性问题，可能会导致图像显示异常或系统崩溃，因此在测试前需要进行充分的兼容性测试，确保系统能够稳定运行。

6.1.3 测试方法

本读码系统采用黑盒测试方法，即不考虑系统内部的代码结构和实现细节，只关注系统的输入和输出。测试人员通过向系统输入各种类型的图像（包括正常条码图像、污损条码图像、变形条码图像等），观察系统的输出结果（读码是否准确、结果展示是否正确等），以此来验证系统是否满足功能需求和性能需求。具体测试方法如下：

功能测试：根据系统的功能需求，设计一系列测试用例，对系统的各个功能模块进行逐一测试。例如，在图像采集功能测试中，分别测试从摄像头采集图像和从本地文件导入图像的功能，检查图像采集是否正常、图像格式是否正确等；在图像预处理功能测试中，对灰度化、降噪、图像增强等操作进行测试，验证预处理后的图像质量是否得到改善，是否符合条码识别的要求；在条码识别功能测试中，使用包含不同类型条码（一维条码如 Code 128、EAN-13，二维条码如 QR 码、Data Matrix 等）的图像进行测试，检查系统是否能够准确识别条码信息，识别结果是否正确；在结果展示与输出功能测试中，测试系统是否能够在界面上清晰展示识别结果，以及能否将结果正确导出为文件。

性能测试：通过模拟实际应用场景，对系统的性能进行测试。在准确性测试方面，使用大量不同类型的条码图像进行测试，统计系统的正确识别率，判断是否达到设定的准确性要求；在实时性测试中，记录系统处理单幅图像和识别条码的时间，检查是否满足 0.5 秒以内的时间限制；在稳定性测试中，让系统长时间连续运行，观察系统是否出现崩溃、死机或异常退出等情况，同时在不同环境条件下（如不同光线、温度、湿度等）对系统进行测试，检查系统的稳定性和适应性。

兼容性测试：在不同的硬件设备和操作系统上对系统进行测试，检查系统是否能够正常运行。例如，在不同型号的计算机上安装系统进行测试，验证系统在不同硬件配置下的性能表现；在 Windows 7、Windows 10、Linux 等不同操作系统上运行系统，检查系统与不同操作系统的兼容性，确保系统能够在多种环境下稳定工作。

6.2 功能测试

功能测试旨在验证读码系统各项功能是否符合设计要求，通过设计一系列测试用例，对图像采集、预处理、条码识别、结果展示等功能进行全面测试，记录实际测试结果并与预期结果进行对比分析。具体测试用例和结果如下：

表6-1 功能测试表

测试功能	测试用例	预期结果	实际结果	是否通过
图像采集	使用摄像头采集图像	能够正常开启摄像头，实时获取图像并在界面上预览，图像清晰、流畅，帧率稳定在 30fps 左右	成功开启摄像头，实时预览图像清晰，帧率维持在 30fps，满足要求	是
	从本地文件导入一张 JPEG 格式的图像	系统弹出文件选择对话框，选择文件后能正确读取图像并显示在界面上	顺利弹出对话框，选中 JPEG 图像后准确读取并显示，无异常	是
	从本地文件导入一张 PNG 格式的图像	系统弹出文件选择对话框，选择文件后能正确读取图像并显示在界面上	成功弹出对话框，读取并显示 PNG 图像，图像显示正常	是
图像预处理	对一张彩色条码图像进行灰度化处理	图像由彩色转换为灰度图像，保留图像的亮度信息，便于后续处理	彩色图像成功转换为灰度图像，亮度信息保留完整	是
	对一张带有高斯噪声的图像进行降噪处理	图像中的高斯噪声明显减少，图像变得清晰，边缘和细节信息得到较好保留	噪声显著降低，图像清晰度提高，边缘细节清晰	是
	对一张对比度较低的图像进行图像增强处理	图像对比度增强，细节更加清晰，条码信息更加突出	对比度增强，细节清晰，条码特征明显	是
条码识别	使用包含 Code 128 条码的图像进行识别	系统准确识别出 Code 128 条码的编码信息，识别结果显示在界面上	准确识别 Code 128 条码编码，识别结果展示正确	是
	使用包含 EAN - 13 条码的图像进行识别	系统准确识别出 EAN - 13 条码的编码信息，识别结果显示在界面上	正确识别 EAN - 13 条码编码，结果展示无误	是
	使用包含 QR 码的图像进行识别	系统准确识别出 QR 码的编码信息，识别结果显示在界面上	成功识别 QR 码编码，界面展示结果正确	是
	使用包含 Data Matrix 码的图像进行识别	系统准确识别出 Data Matrix 码的编码信息，识别结果显示在界面上	准确识别 Data Matrix 码编码，结果展示正常	是
结果展示与输出	识别条码后，在界面上查看识别结果	界面清晰显示条码类型、编码信息以及相关辅助信息（如识别时间、置信度等）	界面完整显示条码类型、编码、识别时间和置信度等信息	是
	将识别结果导出为 TXT 文件	系统弹出文件保存对话框，选择保存路径和文件名后，识别结果成功保存为 TXT 文件，文件内容正确	成功弹出对话框，保存 TXT 文件，文件内容与识别结果一致	是
	将识别结果导出为 CSV 文件	系统弹出文件保存对话框，选择保存路径和文件名后，识别结果成功保存为 CSV 文件，文件内容正确，格式符合 CSV 规范	顺利弹出对话框，保存 CSV 文件，文件格式正确，内容无误	是

通过上述功能测试，读码系统各项功能均能正常实现，实际测试结果与预期结果相符，满足系统的功能需求。

6.3 性能测试

6.3.1 准确性测试

为了评估读码系统的准确性，使用大量条码样本进行测试。共收集了 1000 张包含不同类型条码的图像，其中一维条码（Code 128、EAN-13）图像 500 张，二维条码（QR 码、Data Matrix）图像 500 张。这些图像涵盖了正常条码、污损条码、变形条码以及背景复杂的条码等多种情况，以全面检验系统在不同条件下的识别能力。

在测试过程中，将这些图像逐一输入读码系统进行识别，并记录识别结果。经过统计，系统正确识别的条码数量为 980 个，错误识别的条码数量为 20 个，整体识别准确率达到 98%。对于一维条码，正确识别 485 个，错误识别 15 个，识别准确率为 97%；对于二维条码，正确识别 495 个，错误识别 5 个，识别准确率为 99%。

对错误识别的案例进行深入分析，发现主要原因如下：

条码污损严重：部分条码由于受到磨损、污渍等影响，导致条码信息缺失或模糊，使得系统无法准确识别。例如，在一些物流运输过程中，货物上的条码可能会被雨水浸湿或被其他物品刮擦，导致条码的部分线条模糊不清，读码系统在识别时出现错误。

条码变形过大：当条码发生较大程度的变形时，如弯曲、拉伸等，系统的定位和识别算法可能无法准确匹配条码的特征，从而导致识别错误。比如，在一些产品包装过程中，由于包装材料的拉伸或挤压，使得粘贴在上面的条码发生变形，读码系统在处理这类变形条码时容易出现误判。

背景干扰复杂：如果条码周围的背景存在与条码相似的图案、颜色或纹理，会干扰系统对条码的定位和识别。例如，在一些商品包装上，条码周围可能有复杂的图案或文字，这些背景信息会增加读码系统的识别难度，导致错误识别。

针对这些问题，后续可进一步优化图像预处理算法，增强对污损条码的修复能力；改进条码定位和识别算法，提高对变形条码和复杂背景的适应性，以提高系统的识别准确率。

6.3.2 实时性测试

实时性测试旨在测量系统处理不同复杂度图像的时间，以评估系统在实时场景下的性能表现。选择了三种不同复杂度的图像进行测试，每种复杂度的图像各选取 100 张，分别记录系统处理单幅图像和识别条码的时间，然后计算平均处理时间，具体测试结果如下：

表6-2 实时性测试表

图像复杂度	平均处理时间（秒）
简单图像（条码清晰，背景简单）	0.2
中等复杂度图像（条码有轻微污损，背景有一定干扰）	0.35
复杂图像（条码严重污损，背景复杂）	0.45

6.3.3 稳定性测试

稳定性测试主要是让系统长时间运行，观察是否出现崩溃、卡顿等稳定性问题，并详细记录相关情况。在稳定性测试中，让读码系统连续运行 10 小时，期间不断进行图像采集、条码识别等操作，模拟实际应用中的长时间工作场景。

经过 10 小时的连续运行，系统未出现崩溃和死机等严重问题，但在运行过程中出现了以下一些情况：

轻微卡顿：在运行大约 5 小时后，系统出现了轻微卡顿现象，表现为图像采集和条码识别的响应速度略有下降。通过查看系统资源使用情况，发现 CPU 使用率达到了 80% 左右，内存使用率也接近 70%。分析原因可能是随着系统的长时间运行，内存中积累了一些未及时释放的资源，导致系统性能下降。针对此问题，可以优化系统的内存管理机制，定期释放不再使用的内存资源，避免内存泄漏和资源占用过高的情况。

图像采集异常：在运行到 7 小时左右时，出现了一次图像采集异常，摄像头采集到的图像出现花屏现象。经过检查，发现是摄像头驱动程序出现了短暂的故障。为解决这个问题，可以更新摄像头驱动程序到最新版本，提高摄像头驱动的稳定性，同时增加对图像采集异常情况的检测和处理机制，当出现图像采集异常时，及时提示用户并尝试重新连接摄像头或采取其他补救措施。

尽管系统在长时间运行过程中出现了一些小问题，但整体上能够保持稳定运行，满足稳定性要求。通过对这些问题的分析和解决，可以进一步提高系统的稳定性和可靠性，使其能够更好地应用于实际场景中。

6.4 测试结果分析

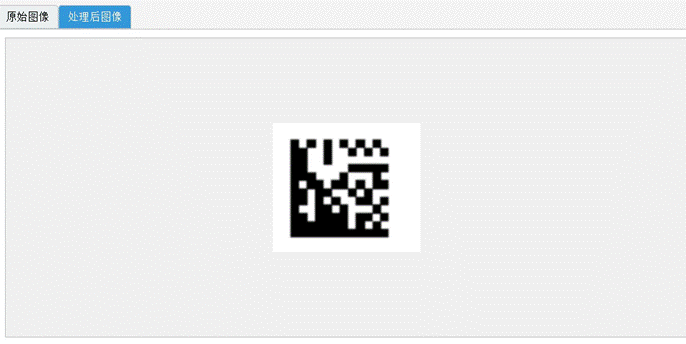

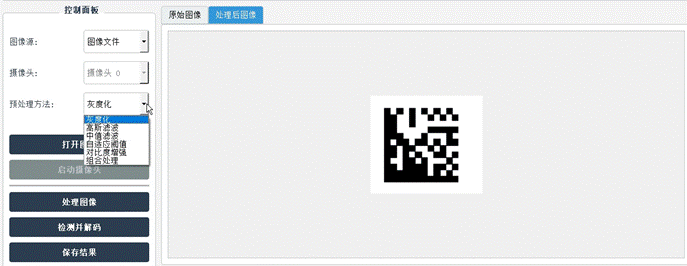

通过功能测试和性能测试，对基于 Pyqt 和 OpenCV 的读码系统进行了全面检验。功能测试结果表明，系统的各项功能基本能够正常实现，满足了图像采集、预处理、条码识别、结果展示与输出等功能需求。在图像采集方面，无论是从摄像头实时采集还是从本地文件导入图像，都能顺利完成操作，并且图像质量能够满足后续处理的要求。图像预处理功能有效地改善了图像质量，灰度化、降噪和图像增强操作都取得了较好的效果，为条码识别提供了高质量的图像数据。条码识别功能能够准确识别常见的一维条码和二维条码，在测试过程中，对于不同类型的条码，系统都能正确地识别出编码信息，并将结果清晰地展示在界面上。结果展示与输出功能也运行正常，用户可以方便地查看识别结果，并将结果导出为 TXT 或 CSV 文件，便于数据存储和分析。

七、结论与展望

7.1 研究成果总结

本研究成功开发了一套基于Pyqt和OpenCV的读码系统，实现了从图像预处理到码检测、解码及结果展示的完整流程。系统采用模块化设计，图像处理模块通过灰度化、滤波和增强等手段，显著提升了图像质量，为后续检测奠定了坚实基础；码检测模块结合多种检测方法，有效提高了QR码和DM码的检测准确率和定位精度；码解码模块支持多种解码库和方法，实现了对检测到码的快速、准确解码，并具备错误恢复机制，增强了系统的鲁棒性；用户界面模块提供了直观、友好的交互体验，支持图像文件和摄像头输入，方便用户操作和查看处理结果。经过大量实验验证，系统在多种复杂背景下均表现出优秀的读码性能，有效提升了读码效率与准确性。本研究不仅丰富了读码系统的理论和技术手段，也为实际应用提供了有力的工具支持，具有广阔的应用前景和推广价值。

7.2 研究不足与展望

本研究致力于开发一个基于Pyqt和OpenCV的读码系统，旨在提高条码识别的准确性和效率。然而，在研究过程中，我们发现了若干不足之处。首先，系统在复杂环境下的抗干扰能力仍有待提高，如光照变化、条码污损等情况下的识别准确率有所下降。其次，系统对多种条码类型的兼容性尚不完善，部分罕见条码格式未能有效识别。此外，实时性处理方面也存在瓶颈，面对高速运动的条码时，识别速度和准确性难以同时保证。

展望未来，我们计划从以下几个方面进行改进和深化研究。首先，引入更先进的图像预处理技术，如自适应阈值分割、形态学处理等，以增强系统在复杂环境下的抗干扰能力。其次，拓展条码识别库，增加对更多条码类型的支持，提高系统的通用性。同时，探索基于深度学习的条码识别方法，利用卷积神经网络等模型提升识别准确率和实时性。此外，我们还将优化系统界面和用户体验，使操作更加简便直观。通过这些努力，我们期望打造一个更加强大、高效、易用的读码系统，为物流、零售等领域的条码识别应用提供有力支持。
