引言：当编译器"背叛"你的代码

嵌入式开发中最令人抓狂的bug，往往不是逻辑错误，而是编译器优化导致的"诡异行为"。你明明写了while (status == 0);等待硬件状态位变化，程序却陷入了死循环；你精心设计的位域结构体，在另一台编译器上却映射到了错误的寄存器位；你确认已经写入了DMA缓冲区，DMA控制器却读取到了旧数据。

这些问题的根源，在于对C语言三个关键特性的理解不够深入：位域（Bit-field）、volatile和内存屏障（Memory Barrier）。它们分别对应着代码与硬件之间的三个关键契约：数据布局、编译器可见性和执行顺序。本文将从实际bug出发，深入剖析这三个特性的正确用法。

一、volatile：告诉编译器"不要自作聪明"

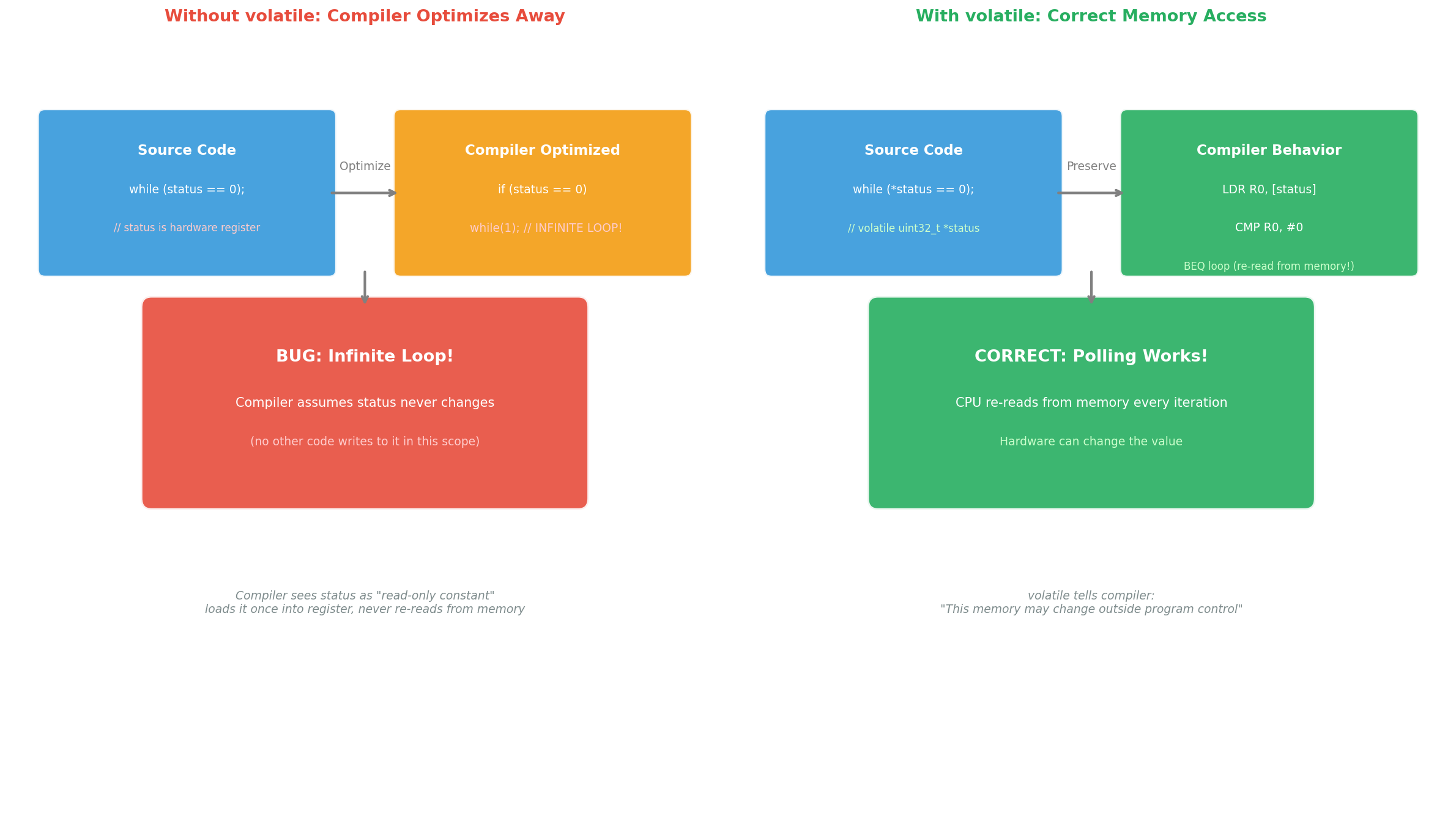

1.1 编译器优化的"陷阱"

在这里插入图片描述

考虑以下代码：

// 错误示范：没有volatile
uint32_t status = *(uint32_t *)0x40021000;  // 读取硬件状态寄存器
while (status == 0) {
    // 等待硬件完成操作
}

在高优化级别（-O2）下，编译器会做出一个"合理"的假设：既然在当前作用域内没有任何代码修改status变量，那么它的值就是常量。于是编译器将代码优化为：

; 优化后的伪代码
LDR R0, [status_addr]  ; 只读取一次
CMP R0, #0
BEQ infinite_loop      ; 永远跳转到此处

结果：死循环。 硬件状态寄存器已经被外设更新为1，但CPU永远不会重新读取它。

1.2 volatile的正确语义

volatile告诉编译器：这个变量的值可能在程序控制之外被改变，每次使用都必须从内存重新读取。

// 正确示范：使用volatile
volatile uint32_t *status_reg = (volatile uint32_t *)0x40021000;
while (*status_reg == 0) {
    // CPU每次循环都会重新从内存读取
}

; 正确生成的汇编代码
loop:
    LDR R0, [status_addr]  ; 每次循环重新读取
    CMP R0, #0
    BEQ loop

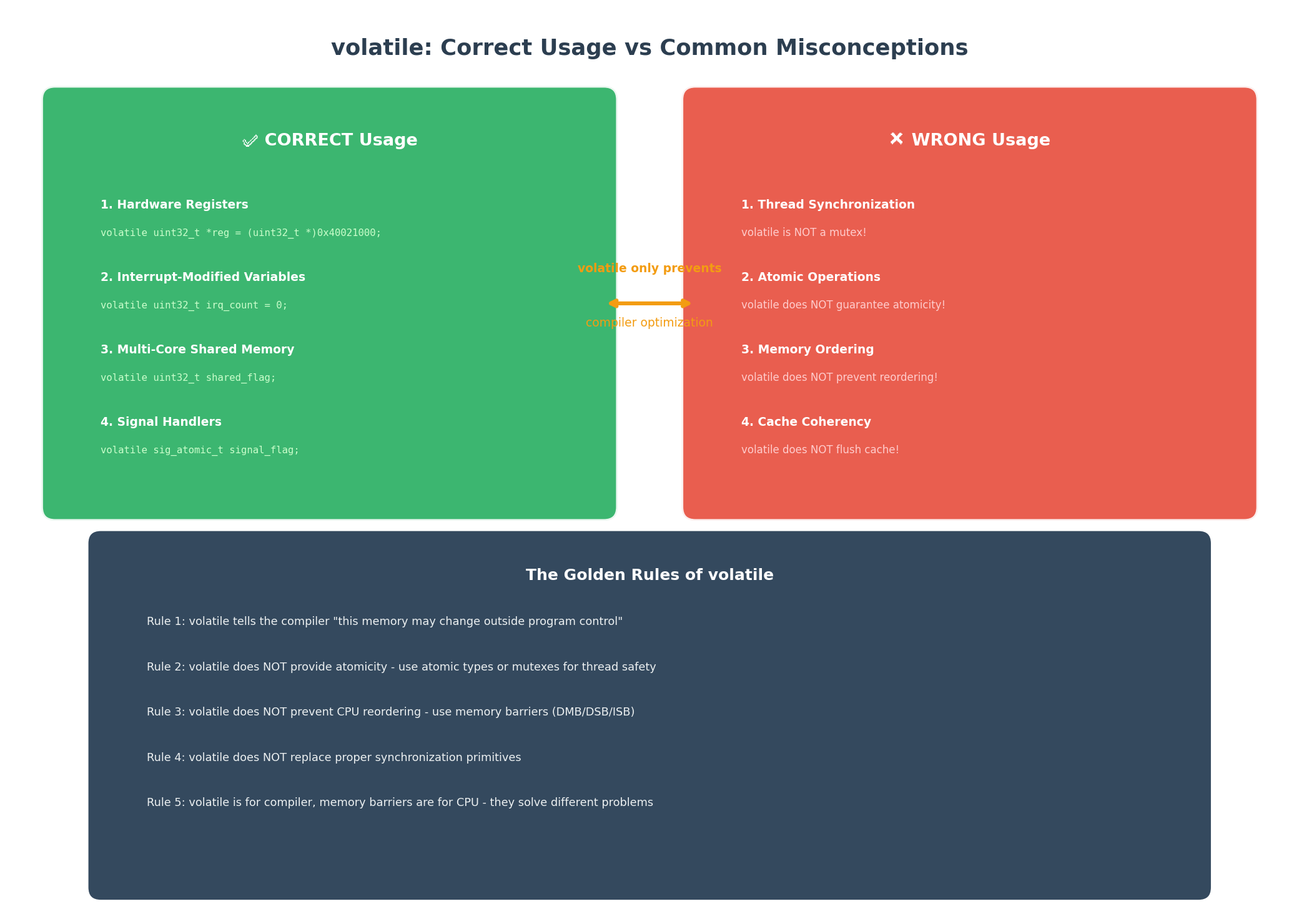

1.3 volatile的"五大黄金法则"

在这里插入图片描述

规则	说明	示例
Rule 1	volatile告诉编译器"此内存可能被外部改变"	`volatile uint32_t REG = (uint32_t )0x40021000;`
Rule 2	volatile不提供原子性	32位写入在8位MCU上可能分两次进行
Rule 3	volatile不防止CPU重排序	需要内存屏障（DMB/DSB/ISB）
Rule 4	volatile不能替代同步原语	多线程仍需mutex/atomic
Rule 5	volatile是编译器屏障，内存屏障是CPU屏障	两者解决不同层面的问题

1.4 volatile的正确使用场景

// ✅ 场景1: 硬件寄存器映射
#define GPIOA_ODR  (*(volatile uint32_t *)0x40020014)
GPIOA_ODR |= (1 << 5);  // 设置PA5输出高电平

// ✅ 场景2: 中断修改的变量
volatile uint32_t irq_count = 0;  // ISR中递增，主循环中读取

void TIM2_IRQHandler(void) {
    irq_count++;  // 中断服务程序修改
}

// ✅ 场景3: 多核共享内存标志
volatile uint32_t core1_ready = 0;  // Core0设置，Core1读取

// ❌ 错误场景: 试图用volatile实现线程同步
volatile uint32_t shared_counter = 0;
// 两个任务同时执行: shared_counter++  // 非原子! 可能丢失更新

1.5 volatile的"致命误用"

// ❌ 误用1: 以为volatile能保证原子性
volatile uint32_t flag = 0;
// 在32位ARM上，uint32_t读写是原子的
// 但在8位AVR上，uint32_t读写分4次，volatile不保证原子!

// ❌ 误用2: 以为volatile能防止重排序
volatile uint32_t a = 0;
volatile uint32_t b = 0;
a = 1;
b = 2;
// 编译器不会重排序（volatile之间）
// 但CPU可能重排序! 需要DMB/DSB

// ❌ 误用3: 用volatile代替互斥锁
volatile uint32_t buffer[100];
// 生产者/消费者同时访问，volatile不能防止竞态

二、位域：看似优雅，实则危险的"糖衣炮弹"

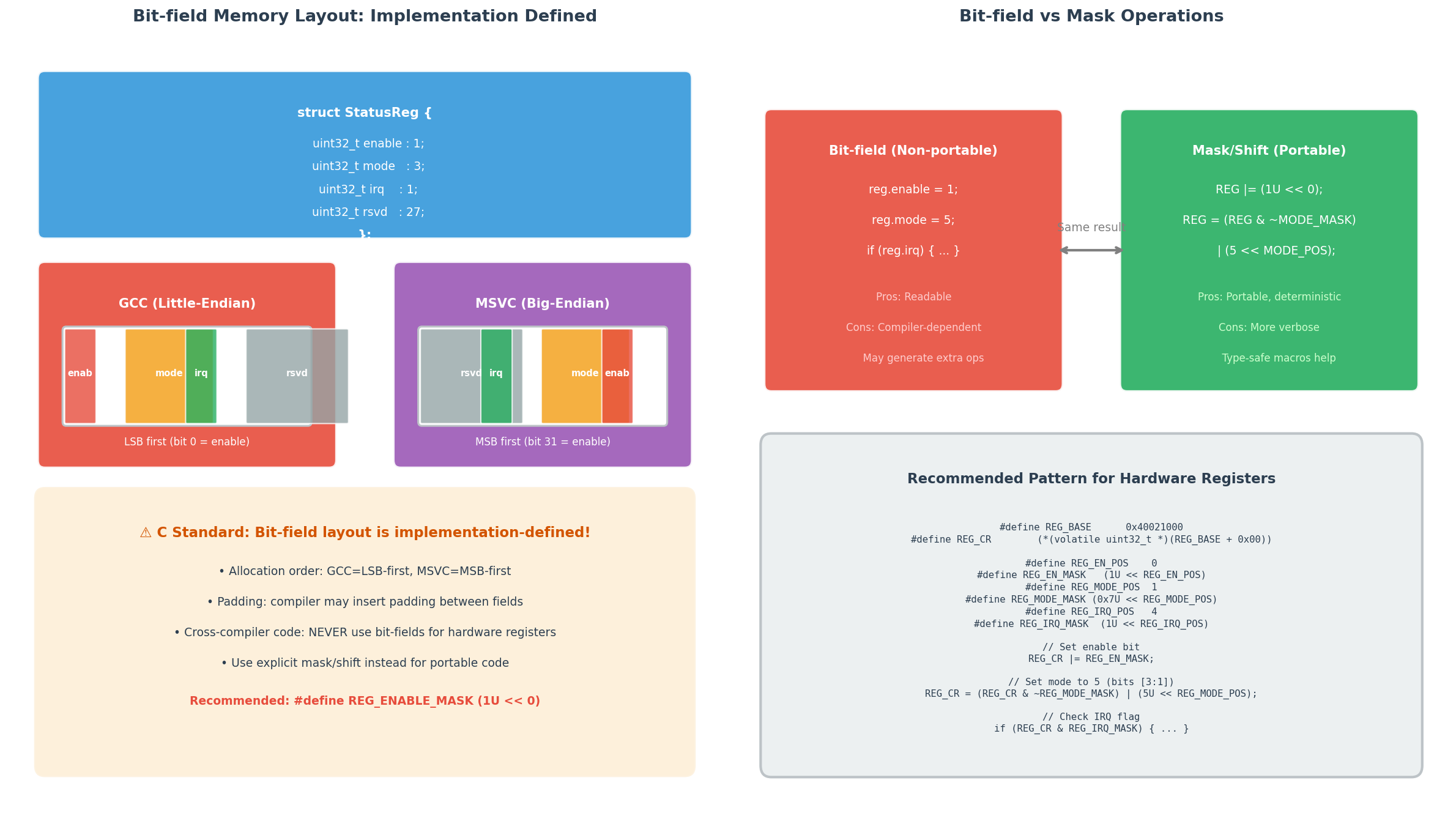

2.1 C标准中的"未定义行为"

在这里插入图片描述

C标准对位域的规定极为宽松：

分配方向：从LSB开始还是从MSB开始？编译器决定
跨边界处理：一个位域能否跨越存储单元边界？编译器决定
填充位：编译器是否插入填充位？编译器决定
基础类型：int位域是有符号还是无符号？编译器决定

2.2 实际编译器差异

// 假设硬件寄存器定义：bit[0]=enable, bit[3:1]=mode, bit[4]=irq_flag
struct StatusReg {
    uint32_t enable : 1;    // bit 0
    uint32_t mode   : 3;    // bits [3:1]
    uint32_t irq    : 1;    // bit 4
    uint32_t rsvd   : 27;   // bits [31:5]
};

// GCC (ARM, 小端): LSB-first
// 内存布局: bit0=enable, bit[3:1]=mode, bit4=irq
// 值: enable=1, mode=5, irq=0 -> 0x0000_000B (正确)

// MSVC (某些嵌入式编译器): MSB-first
// 内存布局: bit31=enable, bit[28:30]=mode, bit27=irq
// 值: enable=1, mode=5, irq=0 -> 0x8000_0000 + 0x2800_0000 (完全错误!)

2.3 位域的"隐藏陷阱"

// 陷阱1: 未命名位域的填充
struct Example {
    uint32_t a : 4;
    uint32_t   : 4;  // 未命名填充位，行为不确定
    uint32_t b : 8;
};
// 不同编译器对未命名位域的处理不同

// 陷阱2: 位域宽度超过类型
struct Bad {
    uint8_t a : 10;  // 超过8位! 编译器可能报错或静默截断
};

// 陷阱3: 取地址操作
struct StatusReg reg;
uint32_t *ptr = &reg.enable;  // ❌ 错误! 不能对位域取地址

2.4 推荐方案：显式掩码操作

// ✅ 推荐: 使用宏定义，明确、可移植、可预测

#define REG_BASE      0x40021000
#define REG_CR        (*(volatile uint32_t *)(REG_BASE + 0x00))

// 位定义
#define REG_EN_POS    0
#define REG_EN_MASK   (1U << REG_EN_POS)

#define REG_MODE_POS  1
#define REG_MODE_MASK (0x7U << REG_MODE_POS)

#define REG_IRQ_POS   4
#define REG_IRQ_MASK  (1U << REG_IRQ_POS)

// 设置enable位
REG_CR |= REG_EN_MASK;

// 清除enable位
REG_CR &= ~REG_EN_MASK;

// 设置mode为5 (bits [3:1])
REG_CR = (REG_CR & ~REG_MODE_MASK) | (5U << REG_MODE_POS);

// 读取mode值
uint32_t mode = (REG_CR & REG_MODE_MASK) >> REG_MODE_POS;

// 检查irq标志
if (REG_CR & REG_IRQ_MASK) {
    // 处理中断
}

2.5 何时可以使用位域？

位域在以下场景中是安全的：

// ✅ 场景1: 协议解析（已知编译器，不跨平台）
// 网络协议包头，仅在单一编译器环境下使用
struct __attribute__((packed)) EthernetHeader {
    uint16_t dest_mac[3];
    uint16_t src_mac[3];
    uint16_t type;
};

// ✅ 场景2: 内存优化（不关心具体位位置）
// 只需要打包存储，不关心位在内存中的具体位置
struct PackedFlags {
    uint8_t flag1 : 1;
    uint8_t flag2 : 1;
    uint8_t flag3 : 1;
    uint8_t flag4 : 1;
    uint8_t flag5 : 1;
    uint8_t flag6 : 1;
    uint8_t flag7 : 1;
    uint8_t flag8 : 1;
};  // 只占1字节，但位的具体位置不确定

// ❌ 绝对不要: 用于硬件寄存器映射
// ❌ 绝对不要: 用于跨平台通信协议
// ❌ 绝对不要: 用于持久化存储（flash/eeprom）

三、内存屏障：驯服CPU的"乱序执行"

3.1 为什么需要内存屏障？

现代CPU为了提高性能，采用了流水线、写缓冲、乱序执行等技术。这些优化在单线程环境下通常无害，但在涉及硬件外设、多核通信、DMA操作时，可能导致内存访问顺序与程序顺序不一致。

在这里插入图片描述

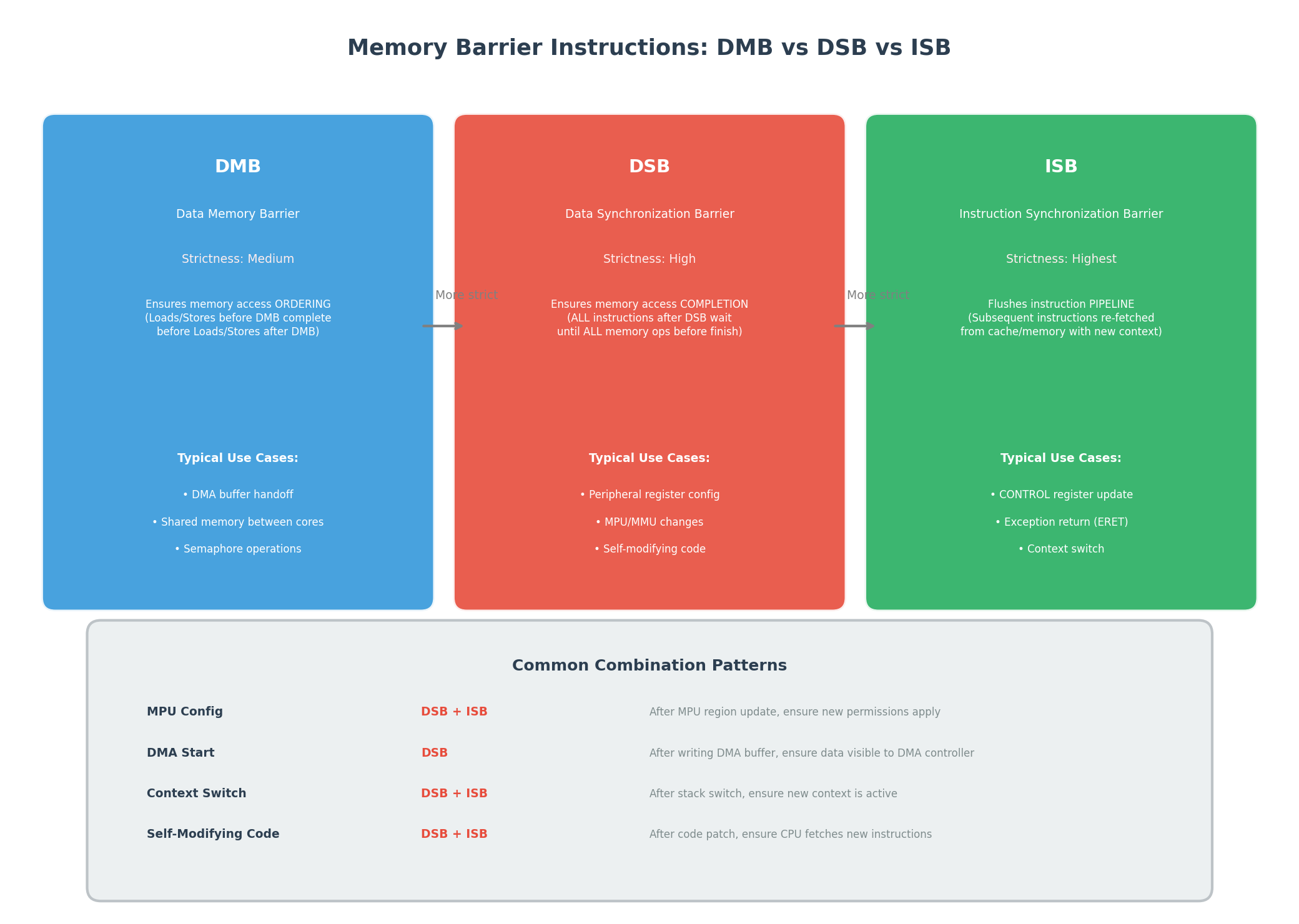

3.2 三种内存屏障指令

指令	全称	严格度	作用	典型场景
DMB	Data Memory Barrier	中等	确保内存访问顺序	DMA缓冲区交接、多核共享数据
DSB	Data Synchronization Barrier	高	确保内存访问完成	外设寄存器配置、MPU/MMU更改
ISB	Instruction Synchronization Barrier	最高	刷新指令流水线	CONTROL寄存器更新、异常返回

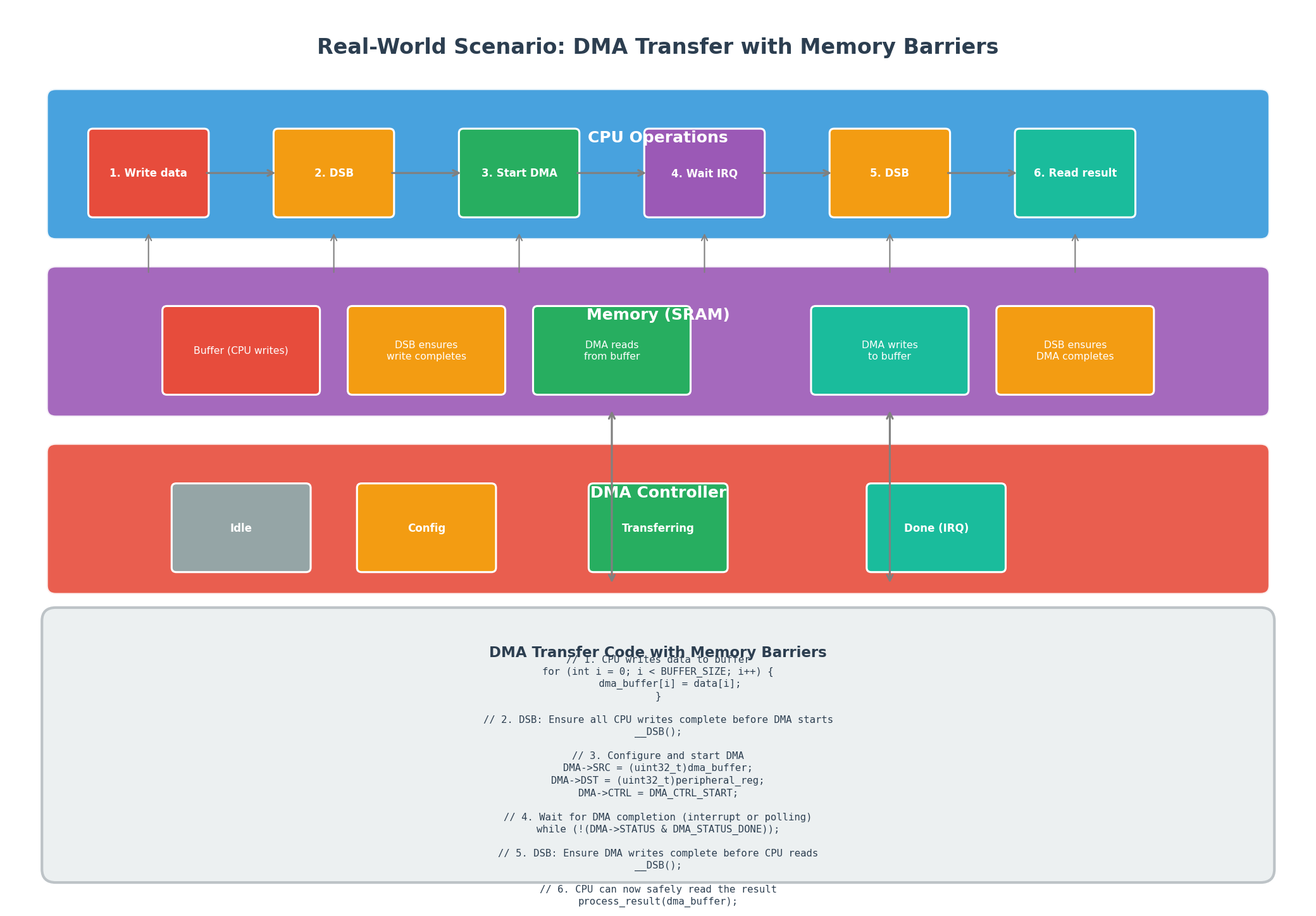

3.3 实际场景：DMA传输中的内存屏障

在这里插入图片描述

// ❌ 错误示范：没有内存屏障
void dma_transfer_bad(uint8_t *data, uint32_t len) {
    // 1. CPU写入数据到缓冲区
    for (int i = 0; i < len; i++) {
        dma_buffer[i] = data[i];  // 写入可能还在CPU写缓冲中
    }

    // 2. 立即启动DMA
    DMA->SRC = (uint32_t)dma_buffer;  // DMA可能读到旧数据!
    DMA->CTRL = DMA_CTRL_START;
}

// ✅ 正确示范：使用DSB确保数据写入完成
void dma_transfer_good(uint8_t *data, uint32_t len) {
    // 1. CPU写入数据到缓冲区
    for (int i = 0; i < len; i++) {
        dma_buffer[i] = data[i];
    }

    // 2. DSB: 确保所有CPU写入真正到达内存
    __DSB();

    // 3. 现在DMA可以安全读取
    DMA->SRC = (uint32_t)dma_buffer;
    DMA->CTRL = DMA_CTRL_START;
}

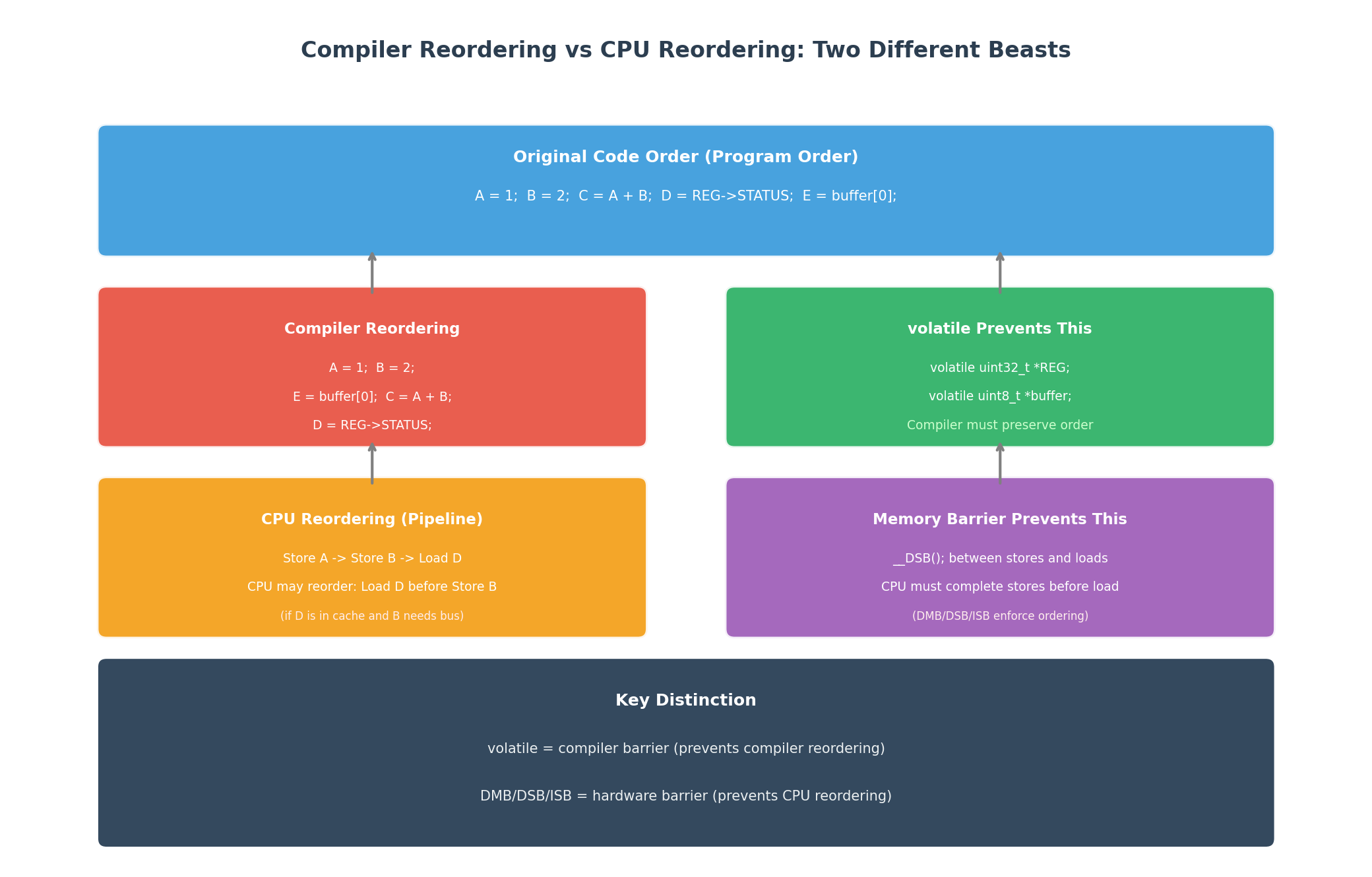

3.4 编译器重排序 vs CPU重排序

在这里插入图片描述

关键区分：

volatile防止编译器重排序（编译时优化）
DMB/DSB/ISB防止CPU重排序（运行时优化）

// 示例：volatile + DSB 的组合使用
volatile uint32_t *cmd_reg = (volatile uint32_t *)0x40021000;
volatile uint32_t *status_reg = (volatile uint32_t *)0x40021004;

// 发送命令
*cmd_reg = CMD_START;  // volatile确保编译器不会优化掉这条写

// DSB确保写操作真正完成（穿过写缓冲）
__DSB();

// 读取状态（确保在cmd写入完成后才读取）
while (*status_reg != STATUS_DONE) {
    // volatile确保每次循环重新读取
}

3.5 常见组合模式

// 模式1: MPU配置后 (DSB + ISB)
MPU->RNR = 0;           // 选择区域
MPU->RBAR = base_addr;  // 设置基址
MPU->RASR = attrs;      // 设置属性
MPU->CTRL |= MPU_CTRL_ENABLE;  // 使能MPU

__DSB();  // 确保MPU配置写入完成
__ISB();  // 刷新流水线，后续指令使用新MPU设置

// 模式2: 自修改代码 (DSB + ISB)
// 修改flash中的代码
flash_program(new_code, addr);

__DSB();  // 确保flash写入完成
__ISB();  // 刷新流水线，CPU从新地址取指

// 模式3: 中断使能/禁用 (DSB + ISB)
__disable_irq();  // 禁用中断
// 执行关键操作
__DSB();          // 确保禁用生效
__ISB();          // 确保后续指令不会被中断

// 模式4: 进入低功耗模式 (DSB + WFI)
__DSB();          // 确保所有外设配置完成
__WFI();          // 等待中断（进入睡眠）

// 模式5: 多核信号量 (DMB)
core0_flag = 1;   // 设置标志
__DMB();          // 确保Core1能看到最新值

3.6 CMSIS中的内存屏障函数

// CMSIS-Core 提供的标准接口
#include \"cmsis_gcc.h\"  // 或 cmsis_armcc.h / cmsis_clang.h

void __DMB(void);  // Data Memory Barrier
void __DSB(void);  // Data Synchronization Barrier
void __ISB(void);  // Instruction Synchronization Barrier

// 使用示例
__DSB();
__ISB();

// 注意：这些函数通常以内联汇编实现，零开销
// GCC实现示例：
// __attribute__((always_inline)) static inline void __DSB(void) {
//     __asm volatile ("dsb" ::: "memory");
// }

四、综合实战：安全的外设驱动模板

4.1 完整的寄存器访问模式

// peripheral_driver.h
#ifndef PERIPHERAL_DRIVER_H
#define PERIPHERAL_DRIVER_H

#include <stdint.h>
#include <stdbool.h>

// 寄存器基地址
#define PERIPH_BASE     0x40000000
#define UART_BASE       (PERIPH_BASE + 0x00010000)
#define UART_DR         (*(volatile uint32_t *)(UART_BASE + 0x00))
#define UART_FR         (*(volatile uint32_t *)(UART_BASE + 0x18))
#define UART_IBRD       (*(volatile uint32_t *)(UART_BASE + 0x24))
#define UART_FBRD       (*(volatile uint32_t *)(UART_BASE + 0x28))
#define UART_LCRH       (*(volatile uint32_t *)(UART_BASE + 0x2C))
#define UART_CTRL       (*(volatile uint32_t *)(UART_BASE + 0x30))

// 位定义
#define UART_FR_TXFF    (1U << 5)   // 发送FIFO满
#define UART_FR_RXFE    (1U << 4)   // 接收FIFO空
#define UART_LCRH_FEN   (1U << 4)   // FIFO使能
#define UART_LCRH_WLEN8 (3U << 5)   // 8位数据
#define UART_CTRL_TXE   (1U << 8)   // 发送使能
#define UART_CTRL_RXE   (1U << 9)   // 接收使能
#define UART_CTRL_UARTEN (1U << 0)  // UART使能

// 内联函数确保编译器优化
static inline void uart_init(uint32_t baudrate) {
    // 禁用UART
    UART_CTRL &= ~UART_CTRL_UARTEN;
    __DSB();  // 确保禁用生效

    // 配置波特率
    uint32_t div = SystemCoreClock / (16 * baudrate);
    UART_IBRD = div;
    UART_FBRD = ((SystemCoreClock % (16 * baudrate)) * 64 + 8) / (16 * baudrate);
    __DSB();  // 确保波特率配置写入

    // 配置线控制
    UART_LCRH = UART_LCRH_WLEN8 | UART_LCRH_FEN;
    __DSB();

    // 使能UART
    UART_CTRL = UART_CTRL_UARTEN | UART_CTRL_TXE | UART_CTRL_RXE;
    __DSB();  // 确保使能生效
    __ISB();  // 刷新流水线，后续UART操作在新配置下执行
}

static inline void uart_send_byte(uint8_t data) {
    // 等待发送FIFO非满
    while (UART_FR & UART_FR_TXFF) {
        // volatile确保每次循环重新读取
    }

    UART_DR = data;  // 写入数据
    __DSB();         // 确保数据真正进入FIFO
}

static inline uint8_t uart_receive_byte(void) {
    // 等待接收FIFO非空
    while (UART_FR & UART_FR_RXFE) {
        // volatile确保每次循环重新读取
    }

    __DSB();  // 确保读取前数据已到达
    return (uint8_t)(UART_DR & 0xFF);
}

#endif

4.2 中断安全的标志变量

// 错误示范
volatile uint32_t irq_flag = 0;  // 仅volatile不够!

void EXTI_IRQHandler(void) {
    irq_flag = 1;  // 非原子操作（在8位/16位MCU上）
}

void main_loop(void) {
    if (irq_flag) {  // 可能读到半更新的值
        irq_flag = 0;  // 竞争条件
        handle_event();
    }
}

// 正确示范：使用原子操作或关中断
#include <stdatomic.h>

_Atomic uint32_t irq_flag = 0;  // C11原子类型

void EXTI_IRQHandler(void) {
    atomic_store(&irq_flag, 1);  // 原子写入
}

void main_loop(void) {
    if (atomic_exchange(&irq_flag, 0) == 1) {  // 原子读取并清零
        handle_event();
    }
}

// 或者：使用关中断保护（无C11时）
volatile uint32_t irq_flag = 0;

void main_loop(void) {
    __disable_irq();
    uint32_t flag = irq_flag;
    irq_flag = 0;
    __enable_irq();

    if (flag) {
        handle_event();
    }
}

五、常见错误与排查指南

5.1 错误排查速查表

症状	可能原因	解决方案
轮询硬件状态死循环	缺少volatile	指针/变量声明为volatile
DMA读到旧数据	缺少DSB	CPU写入后加`__DSB()`
外设配置不生效	缺少DSB+ISB	配置后加`__DSB(); __ISB();`
位域结构体跨平台错误	位域实现定义	改用显式掩码操作
多核共享数据不一致	缺少DMB	写后加`__DMB()`
中断标志丢失	非原子操作	使用atomic类型或关中断

5.2 调试技巧：查看编译器生成的汇编

# GCC生成汇编
arm-none-eabi-gcc -O2 -S -o output.s input.c

# 查看关键代码的汇编
# 搜索你的函数名，检查是否每次循环都重新读取内存

5.3 性能考量

技术	开销	建议
volatile	每次访问强制读内存	仅在需要时使用，不要滥用
DMB	几个时钟周期	比DSB轻量，优先使用
DSB	等待所有内存操作完成	仅在必须等待完成时使用
ISB	刷新流水线（~12周期）	仅在修改系统寄存器后使用
