一、前言：为什么BME280是环境传感器的"黄金标准"

BME280是Bosch Sensortec推出的一款集成温度、气压和湿度测量的环境传感器，凭借±0.5°C的温度精度、±1 hPa的气压精度和±3% RH的湿度精度，成为气象站、无人机高度控制、智能家居等场景的首选。

与DHT系列或BMP280相比，BME280的核心优势在于出厂校准——每颗芯片在Bosch工厂经过精密校准，将26字节的校准系数写入ROM。这意味着开发者无需手动校准，只需正确读取并应用这些系数，即可获得高精度数据。

然而，Bosch的补偿算法涉及32位整数运算、多步多项式计算，且湿度校准数据在寄存器空间中非连续分布。从STM32F1迁移到F4时，I2C时钟树变化、GPIO复用功能映射更新，都会成为潜在的陷阱。

本文将深入剖析BME280的I2C通信协议、校准数据结构和补偿算法，并给出完整的生产级驱动代码。

---

二、BME280内部架构与I2C寄存器映射

2.1 传感器内部结构

BME280内部包含三个独立的MEMS传感器和一个控制逻辑单元：

• 温度传感器：基于带隙基准的ADC，分辨率0.01°C
• 气压传感器：压阻式MEMS，分辨率0.18Pa
• 湿度传感器：电容式MEMS，分辨率0.008% RH
• 校准ROM：26字节，每颗芯片唯一
• I2C/SPI接口：支持标准I2C（100kHz）和快速I2C（400kHz）

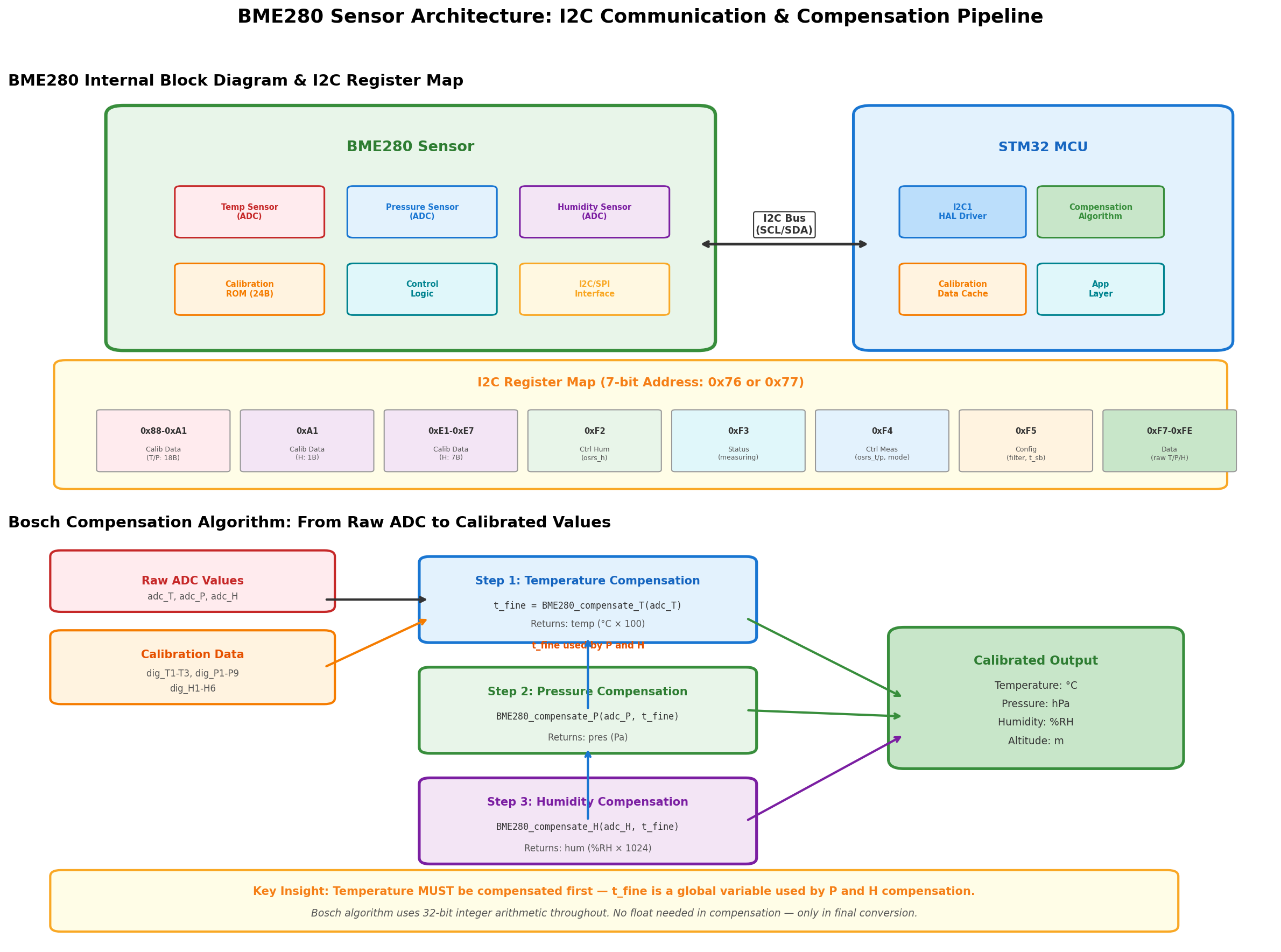

2.2 I2C寄存器详解

BME280的I2C地址由SDO引脚决定：

• SDO → GND：0x76（HAL中使用 0x76 << 1 = 0xEC）
• SDO → VCC：0x77（HAL中使用 0x77 << 1 = 0xEE）

关键寄存器：

寄存器地址	名称	说明
0x88-0xA1	校准数据（T/P）	dig_T1-T3, dig_P1-P9，共18字节
0xA1	校准数据（H1）	dig_H1，1字节
0xD0	Chip ID	固定值0x60，用于验证通信
0xE1-0xE7	校准数据（H2-H6）	dig_H2-H6，共7字节（非连续！）
0xF2	ctrl_hum	湿度过采样设置
0xF3	status	测量状态位
0xF4	ctrl_meas	温度/气压过采样 + 工作模式
0xF5	config	IIR滤波器 + 待机时间
0xF7-0xFE	数据寄存器	原始气压(20bit) + 温度(20bit) + 湿度(16bit)

陷阱1：湿度校准数据分为两段存储（0xA1和0xE1-0xE7），许多初学者只读取0x88-0xA1的18字节，导致湿度补偿完全错误。必须分别读取两段并合并。

---

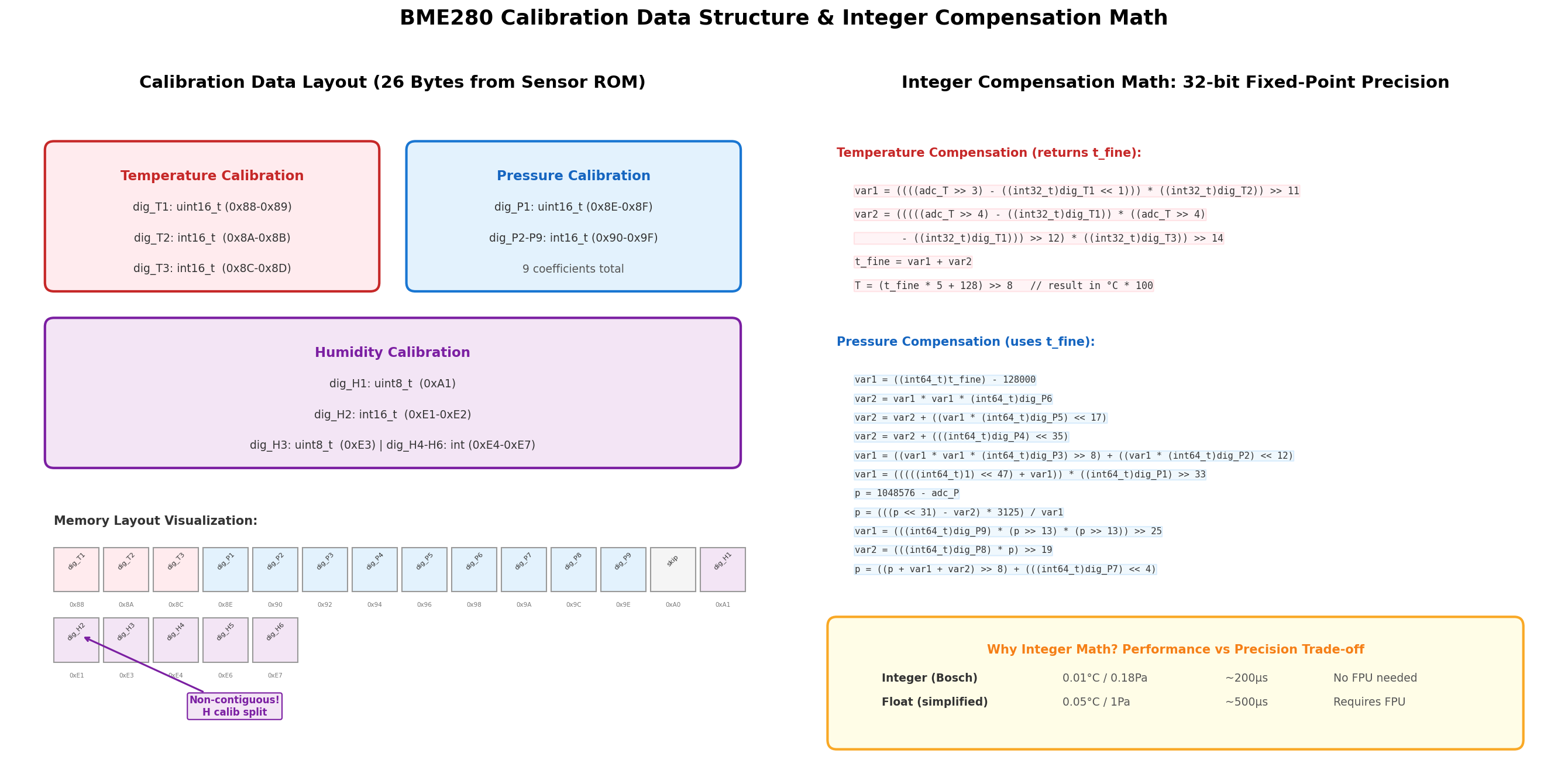

三、校准数据结构与补偿算法

3.1 校准数据布局

BME280的校准数据共26字节，分布在非连续的寄存器地址中：

系数	类型	地址	说明
dig_T1	uint16_t	0x88-0x89	温度线性系数
dig_T2	int16_t	0x8A-0x8B	温度一阶补偿
dig_T3	int16_t	0x8C-0x8D	温度二阶补偿
dig_P1-P9	uint16_t/int16_t	0x8E-0x9F	气压9阶多项式系数
dig_H1	uint8_t	0xA1	湿度线性系数
dig_H2	int16_t	0xE1-0xE2	湿度一阶补偿
dig_H3	uint8_t	0xE3	湿度线性系数
dig_H4	int16_t	0xE4-0xE5	湿度一阶补偿（跨字节）
dig_H5	int16_t	0xE5-0xE6	湿度一阶补偿（跨字节）
dig_H6	int8_t	0xE7	湿度二阶补偿

陷阱2：dig_H4和dig_H5的存储方式特殊——它们共享0xE5字节，需要按位拼接：

• dig_H4 = (data[4] << 4) | (data[5] & 0x0F)
• dig_H5 = (data[6] << 4) | (data[5] >> 4)

3.2 Bosch补偿算法

Bosch官方提供的补偿算法使用纯32位整数运算，无需浮点单元（FPU），在Cortex-M0/M3上也能高效运行。

关键设计：温度补偿必须先执行，因为计算过程中产生的 t_fine 是全局变量，被气压和湿度补偿函数共用。

/**
 * @brief  温度补偿（必须在气压和湿度之前调用）
 * @param  adc_T: 原始温度ADC值（20位，右对齐）
 * @retval 温度值，单位：°C × 100（即1234 = 12.34°C）
 * @note   同时更新全局变量 t_fine
 */
static int32_t BME280_compensate_T(int32_t adc_T)
{
    int32_t var1, var2, T;

    var1 = ((((adc_T >> 3) - ((int32_t)dig_T1 << 1))) *
            ((int32_t)dig_T2)) >> 11;

    var2 = (((((adc_T >> 4) - ((int32_t)dig_T1)) *
              ((adc_T >> 4) - ((int32_t)dig_T1))) >> 12) *
              ((int32_t)dig_T3)) >> 14;

    t_fine = var1 + var2;

    T = (t_fine * 5 + 128) >> 8;

    return T;
}

算法解析：

• adc_T >> 3：将20位ADC值右移3位，相当于除以8，与dig_T1对齐
• var1 和 var2：温度的一阶和二阶补偿项
• t_fine：精细温度值，用于后续气压和湿度补偿
• +128 后 >> 8：四舍五入的定点数除法技巧

气压补偿更为复杂，涉及64位整数运算（防止中间结果溢出）：

/**
 * @brief  气压补偿
 * @param  adc_P: 原始气压ADC值（20位）
 * @retval 气压值，单位：Pa
 */
static uint32_t BME280_compensate_P(int32_t adc_P)
{
    int64_t var1, var2, p;

    var1 = ((int64_t)t_fine) - 128000;
    var2 = var1 * var1 * (int64_t)dig_P6;
    var2 = var2 + ((var1 * (int64_t)dig_P5) << 17);
    var2 = var2 + (((int64_t)dig_P4) << 35);
    var1 = ((var1 * var1 * (int64_t)dig_P3) >> 8) +
           ((var1 * (int64_t)dig_P2) << 12);
    var1 = (((((int64_t)1) << 47) + var1)) * ((int64_t)dig_P1) >> 33;

    if (var1 == 0) return 0;  /* 避免除以零 */

    p = 1048576 - adc_P;
    p = (((p << 31) - var2) * 3125) / var1;

    var1 = (((int64_t)dig_P9) * (p >> 13) * (p >> 13)) >> 25;
    var2 = (((int64_t)dig_P8) * p) >> 19;
    p = ((p + var1 + var2) >> 8) + (((int64_t)dig_P7) << 4);

    return (uint32_t)p;
}

陷阱3：气压补偿中 var1 可能为0（当dig_P1损坏或读取错误时），必须检查除零。否则会导致系统崩溃。

---

四、完整驱动代码（F1/F4通用）

4.1 头文件 bme280_driver.h

#ifndef __BME280_DRIVER_H
#define __BME280_DRIVER_H

#include "stm32f1xx_hal.h"  /* 迁移到F4时改为 stm32f4xx_hal.h */

/* I2C地址（HAL使用8位地址，左移1位）*/
#define BME280_ADDR_SDO_GND     (0x76 << 1)  /* 0xEC */
#define BME280_ADDR_SDO_VCC     (0x77 << 1)  /* 0xEE */

/* 寄存器定义 */
#define BME280_REG_ID           0xD0
#define BME280_REG_RESET        0xE0
#define BME280_REG_STATUS       0xF3
#define BME280_REG_CTRL_MEAS    0xF4
#define BME280_REG_CTRL_HUM     0xF2
#define BME280_REG_CONFIG       0xF5
#define BME280_REG_DATA         0xF7

/* 校准寄存器地址 */
#define BME280_REG_CALIB_T1_P1  0x88  /* 0x88-0xA1: 26 bytes */
#define BME280_REG_CALIB_H1     0xA1
#define BME280_REG_CALIB_H2_H6  0xE1  /* 0xE1-0xE7: 7 bytes */

/* Chip ID */
#define BME280_CHIP_ID          0x60

/* 工作模式 */
typedef enum {
    BME280_MODE_SLEEP  = 0x00,
    BME280_MODE_FORCED = 0x01,
    BME280_MODE_NORMAL = 0x03
} BME280_ModeTypeDef;

/* 过采样设置 */
typedef enum {
    BME280_OVERSAMPLING_SKIPPED = 0x00,
    BME280_OVERSAMPLING_1X      = 0x01,
    BME280_OVERSAMPLING_2X      = 0x02,
    BME280_OVERSAMPLING_4X      = 0x03,
    BME280_OVERSAMPLING_8X      = 0x04,
    BME280_OVERSAMPLING_16X     = 0x05
} BME280_OversamplingTypeDef;

/* IIR滤波器 */
typedef enum {
    BME280_FILTER_OFF = 0x00,
    BME280_FILTER_2   = 0x01,
    BME280_FILTER_4   = 0x02,
    BME280_FILTER_8   = 0x03,
    BME280_FILTER_16  = 0x04
} BME280_FilterTypeDef;

/* 待机时间（Normal模式）*/
typedef enum {
    BME280_STANDBY_0_5_MS  = 0x00,
    BME280_STANDBY_62_5_MS = 0x01,
    BME280_STANDBY_125_MS  = 0x02,
    BME280_STANDBY_250_MS  = 0x03,
    BME280_STANDBY_500_MS  = 0x04,
    BME280_STANDBY_1000_MS = 0x05,
    BME280_STANDBY_10_MS   = 0x06,
    BME280_STANDBY_20_MS   = 0x07
} BME280_StandbyTypeDef;

/* 校准数据结构 */
typedef struct {
    uint16_t dig_T1;
    int16_t  dig_T2;
    int16_t  dig_T3;
    uint16_t dig_P1;
    int16_t  dig_P2;
    int16_t  dig_P3;
    int16_t  dig_P4;
    int16_t  dig_P5;
    int16_t  dig_P6;
    int16_t  dig_P7;
    int16_t  dig_P8;
    int16_t  dig_P9;
    uint8_t  dig_H1;
    int16_t  dig_H2;
    uint8_t  dig_H3;
    int16_t  dig_H4;
    int16_t  dig_H5;
    int8_t   dig_H6;
} BME280_CalibDataTypeDef;

/* 传感器数据结构 */
typedef struct {
    float temperature;   /* °C */
    float pressure;      /* hPa */
    float humidity;      /* %RH */
    float altitude;      /* m (可选) */
} BME280_DataTypeDef;

/* 驱动句柄 */
typedef struct {
    I2C_HandleTypeDef* hi2c;
    uint8_t dev_addr;
    BME280_CalibDataTypeDef calib;
    int32_t t_fine;      /* 温度补偿中间值 */
    float sea_level_pressure;  /* 海平面参考气压，用于高度计算 */
} BME280_HandleTypeDef;

/* 函数声明 */
HAL_StatusTypeDef BME280_Init(BME280_HandleTypeDef* hbme,
                               I2C_HandleTypeDef* hi2c,
                               uint8_t dev_addr);
HAL_StatusTypeDef BME280_Config(BME280_HandleTypeDef* hbme,
                                 BME280_ModeTypeDef mode,
                                 BME280_OversamplingTypeDef osrs_t,
                                 BME280_OversamplingTypeDef osrs_p,
                                 BME280_OversamplingTypeDef osrs_h,
                                 BME280_FilterTypeDef filter,
                                 BME280_StandbyTypeDef standby);
HAL_StatusTypeDef BME280_Read(BME280_HandleTypeDef* hbme, BME280_DataTypeDef* data);
HAL_StatusTypeDef BME280_ForceMeasurement(BME280_HandleTypeDef* hbme);
HAL_StatusTypeDef BME280_SetSeaLevelPressure(BME280_HandleTypeDef* hbme, float slp_hpa);

#endif /* __BME280_DRIVER_H */

4.2 核心实现 bme280_driver.c

#include "bme280_driver.h"
#include <math.h>

/* 私有函数声明 */
static HAL_StatusTypeDef BME280_ReadCalib(BME280_HandleTypeDef* hbme);
static int32_t BME280_compensate_T(BME280_HandleTypeDef* hbme, int32_t adc_T);
static uint32_t BME280_compensate_P(BME280_HandleTypeDef* hbme, int32_t adc_P);
static uint32_t BME280_compensate_H(BME280_HandleTypeDef* hbme, int32_t adc_H);

/**
 * @brief  初始化BME280
 * @note   步骤：复位 → 读取校准数据 → 验证Chip ID
 */
HAL_StatusTypeDef BME280_Init(BME280_HandleTypeDef* hbme,
                               I2C_HandleTypeDef* hi2c,
                               uint8_t dev_addr)
{
    hbme->hi2c = hi2c;
    hbme->dev_addr = dev_addr;
    hbme->sea_level_pressure = 1013.25f;  /* 默认标准大气压 */

    uint8_t chip_id;

    /* 读取Chip ID */
    if (HAL_I2C_Mem_Read(hi2c, dev_addr, BME280_REG_ID,
                         I2C_MEMADD_SIZE_8BIT, &chip_id, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    if (chip_id != BME280_CHIP_ID) {
        return HAL_ERROR;  /* 设备未响应或地址错误 */
    }

    /* 软复位 */
    uint8_t reset_cmd = 0xB6;
    HAL_I2C_Mem_Write(hi2c, dev_addr, BME280_REG_RESET,
                      I2C_MEMADD_SIZE_8BIT, &reset_cmd, 1, 100);
    HAL_Delay(10);  /* 复位后等待 */

    /* 读取校准数据 */
    if (BME280_ReadCalib(hbme) != HAL_OK) {
        return HAL_ERROR;
    }

    return HAL_OK;
}

/**
 * @brief  读取校准数据（26字节，分两段读取）
 * @note   这是最容易出错的步骤！
 */
static HAL_StatusTypeDef BME280_ReadCalib(BME280_HandleTypeDef* hbme)
{
    uint8_t calib_temp_press[24];  /* 0x88-0x9F */
    uint8_t calib_hum1[1];         /* 0xA1 */
    uint8_t calib_hum2[7];         /* 0xE1-0xE7 */

    /* 读取温度/气压校准数据（24字节）*/
    if (HAL_I2C_Mem_Read(hbme->hi2c, hbme->dev_addr, BME280_REG_CALIB_T1_P1,
                         I2C_MEMADD_SIZE_8BIT, calib_temp_press, 24, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 读取湿度校准数据第一段（1字节）*/
    if (HAL_I2C_Mem_Read(hbme->hi2c, hbme->dev_addr, BME280_REG_CALIB_H1,
                         I2C_MEMADD_SIZE_8BIT, calib_hum1, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 读取湿度校准数据第二段（7字节）*/
    if (HAL_I2C_Mem_Read(hbme->hi2c, hbme->dev_addr, BME280_REG_CALIB_H2_H6,
                         I2C_MEMADD_SIZE_8BIT, calib_hum2, 7, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 解析温度/气压校准数据 */
    hbme->calib.dig_T1 = (uint16_t)((calib_temp_press[1] << 8) | calib_temp_press[0]);
    hbme->calib.dig_T2 = (int16_t)((calib_temp_press[3] << 8) | calib_temp_press[2]);
    hbme->calib.dig_T3 = (int16_t)((calib_temp_press[5] << 8) | calib_temp_press[4]);

    hbme->calib.dig_P1 = (uint16_t)((calib_temp_press[7] << 8) | calib_temp_press[6]);
    hbme->calib.dig_P2 = (int16_t)((calib_temp_press[9] << 8) | calib_temp_press[8]);
    hbme->calib.dig_P3 = (int16_t)((calib_temp_press[11] << 8) | calib_temp_press[10]);
    hbme->calib.dig_P4 = (int16_t)((calib_temp_press[13] << 8) | calib_temp_press[12]);
    hbme->calib.dig_P5 = (int16_t)((calib_temp_press[15] << 8) | calib_temp_press[14]);
    hbme->calib.dig_P6 = (int16_t)((calib_temp_press[17] << 8) | calib_temp_press[16]);
    hbme->calib.dig_P7 = (int16_t)((calib_temp_press[19] << 8) | calib_temp_press[18]);
    hbme->calib.dig_P8 = (int16_t)((calib_temp_press[21] << 8) | calib_temp_press[20]);
    hbme->calib.dig_P9 = (int16_t)((calib_temp_press[23] << 8) | calib_temp_press[22]);

    /* 解析湿度校准数据 */
    hbme->calib.dig_H1 = calib_hum1[0];
    hbme->calib.dig_H2 = (int16_t)((calib_hum2[1] << 8) | calib_hum2[0]);
    hbme->calib.dig_H3 = calib_hum2[2];

    /* 特别注意：dig_H4和dig_H5共享字节，需要位操作 */
    hbme->calib.dig_H4 = (int16_t)((calib_hum2[3] << 4) | (calib_hum2[4] & 0x0F));
    if (hbme->calib.dig_H4 & 0x0800) {  /* 符号扩展 */
        hbme->calib.dig_H4 |= 0xF000;
    }

    hbme->calib.dig_H5 = (int16_t)((calib_hum2[5] << 4) | ((calib_hum2[4] >> 4) & 0x0F));
    if (hbme->calib.dig_H5 & 0x0800) {
        hbme->calib.dig_H5 |= 0xF000;
    }

    hbme->calib.dig_H6 = (int8_t)calib_hum2[6];

    return HAL_OK;
}

/**
 * @brief  配置传感器
 * @note   必须先写ctrl_hum，再写ctrl_meas（Bosch要求）
 */
HAL_StatusTypeDef BME280_Config(BME280_HandleTypeDef* hbme,
                                 BME280_ModeTypeDef mode,
                                 BME280_OversamplingTypeDef osrs_t,
                                 BME280_OversamplingTypeDef osrs_p,
                                 BME280_OversamplingTypeDef osrs_h,
                                 BME280_FilterTypeDef filter,
                                 BME280_StandbyTypeDef standby)
{
    uint8_t ctrl_hum = osrs_h;
    uint8_t ctrl_meas = (osrs_t << 5) | (osrs_p << 2) | mode;
    uint8_t config = (standby << 5) | (filter << 2);

    /* 必须先写湿度控制寄存器 */
    if (HAL_I2C_Mem_Write(hbme->hi2c, hbme->dev_addr, BME280_REG_CTRL_HUM,
                          I2C_MEMADD_SIZE_8BIT, &ctrl_hum, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 再写测量控制寄存器 */
    if (HAL_I2C_Mem_Write(hbme->hi2c, hbme->dev_addr, BME280_REG_CTRL_MEAS,
                          I2C_MEMADD_SIZE_8BIT, &ctrl_meas, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 配置寄存器 */
    if (HAL_I2C_Mem_Write(hbme->hi2c, hbme->dev_addr, BME280_REG_CONFIG,
                          I2C_MEMADD_SIZE_8BIT, &config, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    return HAL_OK;
}

/**
 * @brief  读取补偿后的数据
 * @note   使用burst read确保T/P/H的原子性
 */
HAL_StatusTypeDef BME280_Read(BME280_HandleTypeDef* hbme, BME280_DataTypeDef* data)
{
    uint8_t raw_data[8];  /* 0xF7-0xFE */

    /* Burst read 8 bytes: pressure(3) + temperature(3) + humidity(2) */
    if (HAL_I2C_Mem_Read(hbme->hi2c, hbme->dev_addr, BME280_REG_DATA,
                         I2C_MEMADD_SIZE_8BIT, raw_data, 8, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 解析原始数据（20位，右对齐）*/
    int32_t adc_P = ((int32_t)raw_data[0] << 12) |
                    ((int32_t)raw_data[1] << 4) |
                    ((int32_t)raw_data[2] >> 4);

    int32_t adc_T = ((int32_t)raw_data[3] << 12) |
                    ((int32_t)raw_data[4] << 4) |
                    ((int32_t)raw_data[5] >> 4);

    int32_t adc_H = ((int32_t)raw_data[6] << 8) | raw_data[7];

    /* 补偿计算（温度必须先算）*/
    int32_t temp = BME280_compensate_T(hbme, adc_T);
    uint32_t pres = BME280_compensate_P(hbme, adc_P);
    uint32_t hum = BME280_compensate_H(hbme, adc_H);

    /* 转换为浮点 */
    data->temperature = (float)temp / 100.0f;
    data->pressure = (float)pres / 100.0f;  /* Pa → hPa */
    data->humidity = (float)hum / 1024.0f;

    /* 计算海拔（使用当前海平面参考气压）*/
    data->altitude = 44330.0f * (1.0f - powf(data->pressure / hbme->sea_level_pressure, 0.1903f));

    return HAL_OK;
}

/**
 * @brief  强制触发一次测量（Forced模式）
 */
HAL_StatusTypeDef BME280_ForceMeasurement(BME280_HandleTypeDef* hbme)
{
    uint8_t ctrl_meas;

    /* 读取当前ctrl_meas */
    if (HAL_I2C_Mem_Read(hbme->hi2c, hbme->dev_addr, BME280_REG_CTRL_MEAS,
                         I2C_MEMADD_SIZE_8BIT, &ctrl_meas, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 设置Forced模式 */
    ctrl_meas = (ctrl_meas & 0xFC) | BME280_MODE_FORCED;

    if (HAL_I2C_Mem_Write(hbme->hi2c, hbme->dev_addr, BME280_REG_CTRL_MEAS,
                          I2C_MEMADD_SIZE_8BIT, &ctrl_meas, 1, 100) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 等待测量完成（最大6.6ms @ 16x过采样）*/
    uint8_t status;
    uint32_t timeout = HAL_GetTick() + 10;
    do {
        if (HAL_I2C_Mem_Read(hbme->hi2c, hbme->dev_addr, BME280_REG_STATUS,
                             I2C_MEMADD_SIZE_8BIT, &status, 1, 100) != HAL_OK) {
            return HAL_ERROR;
        }
        if (HAL_GetTick() > timeout) return HAL_TIMEOUT;
    } while (status & 0x08);  /* measuring bit */

    return HAL_OK;
}

/**
 * @brief  设置海平面参考气压
 */
HAL_StatusTypeDef BME280_SetSeaLevelPressure(BME280_HandleTypeDef* hbme, float slp_hpa)
{
    hbme->sea_level_pressure = slp_hpa;
    return HAL_OK;
}

/* ========== 私有补偿函数 ========== */

static int32_t BME280_compensate_T(BME280_HandleTypeDef* hbme, int32_t adc_T)
{
    int32_t var1, var2, T;

    var1 = ((((adc_T >> 3) - ((int32_t)hbme->calib.dig_T1 << 1))) *
            ((int32_t)hbme->calib.dig_T2)) >> 11;
    var2 = (((((adc_T >> 4) - ((int32_t)hbme->calib.dig_T1)) *
              ((adc_T >> 4) - ((int32_t)hbme->calib.dig_T1))) >> 12) *
              ((int32_t)hbme->calib.dig_T3)) >> 14;

    hbme->t_fine = var1 + var2;
    T = (hbme->t_fine * 5 + 128) >> 8;

    return T;
}

static uint32_t BME280_compensate_P(BME280_HandleTypeDef* hbme, int32_t adc_P)
{
    int64_t var1, var2, p;

    var1 = ((int64_t)hbme->t_fine) - 128000;
    var2 = var1 * var1 * (int64_t)hbme->calib.dig_P6;
    var2 = var2 + ((var1 * (int64_t)hbme->calib.dig_P5) << 17);
    var2 = var2 + (((int64_t)hbme->calib.dig_P4) << 35);
    var1 = ((var1 * var1 * (int64_t)hbme->calib.dig_P3) >> 8) +
           ((var1 * (int64_t)hbme->calib.dig_P2) << 12);
    var1 = (((((int64_t)1) << 47) + var1)) * ((int64_t)hbme->calib.dig_P1) >> 33;

    if (var1 == 0) return 0;

    p = 1048576 - adc_P;
    p = (((p << 31) - var2) * 3125) / var1;

    var1 = (((int64_t)hbme->calib.dig_P9) * (p >> 13) * (p >> 13)) >> 25;
    var2 = (((int64_t)hbme->calib.dig_P8) * p) >> 19;
    p = ((p + var1 + var2) >> 8) + (((int64_t)hbme->calib.dig_P7) << 4);

    return (uint32_t)p;
}

static uint32_t BME280_compensate_H(BME280_HandleTypeDef* hbme, int32_t adc_H)
{
    int32_t v_x1_u32r;

    v_x1_u32r = (hbme->t_fine - ((int32_t)76800));
    v_x1_u32r = (((((adc_H << 14) - (((int32_t)hbme->calib.dig_H4) << 20) -
              (((int32_t)hbme->calib.dig_H5) * v_x1_u32r)) + ((int32_t)16384)) >> 15) *
              (((((((v_x1_u32r * ((int32_t)hbme->calib.dig_H6)) >> 10) *
              (((v_x1_u32r * ((int32_t)hbme->calib.dig_H3)) >> 11) + ((int32_t)32768))) >> 10) +
              ((int32_t)2097152)) * ((int32_t)hbme->calib.dig_H2) + 8192) >> 14));
    v_x1_u32r = (v_x1_u32r - (((((v_x1_u32r >> 15) * (v_x1_u32r >> 15)) >> 7) *
              ((int32_t)hbme->calib.dig_H1)) >> 4));
    v_x1_u32r = (v_x1_u32r < 0 ? 0 : v_x1_u32r);
    v_x1_u32r = (v_x1_u32r > 419430400 ? 419430400 : v_x1_u32r);

    return (uint32_t)(v_x1_u32r >> 12);
}

4.3 使用示例 main.c

#include "main.h"
#include "bme280_driver.h"

I2C_HandleTypeDef hi2c1;
BME280_HandleTypeDef hbme;
BME280_DataTypeDef bme_data;

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_I2C1_Init();

    /* 初始化BME280 */
    if (BME280_Init(&hbme, &hi2c1, BME280_ADDR_SDO_GND) != HAL_OK) {
        printf("BME280 init failed!\\n");
        Error_Handler();
    }

    /* 配置：Normal模式，16x过采样，IIR滤波=4，待机250ms */
    BME280_Config(&hbme, BME280_MODE_NORMAL,
                  BME280_OVERSAMPLING_16X,
                  BME280_OVERSAMPLING_16X,
                  BME280_OVERSAMPLING_16X,
                  BME280_FILTER_4,
                  BME280_STANDBY_250_MS);

    /* 设置当地海平面气压（从气象站获取）*/
    BME280_SetSeaLevelPressure(&hbme, 1029.4f);

    while (1) {
        if (BME280_Read(&hbme, &bme_data) == HAL_OK) {
            printf("T: %.2f°C, P: %.2f hPa, H: %.2f%%, Alt: %.1f m\\n",
                   bme_data.temperature,
                   bme_data.pressure,
                   bme_data.humidity,
                   bme_data.altitude);
        }

        HAL_Delay(1000);
    }
}

---

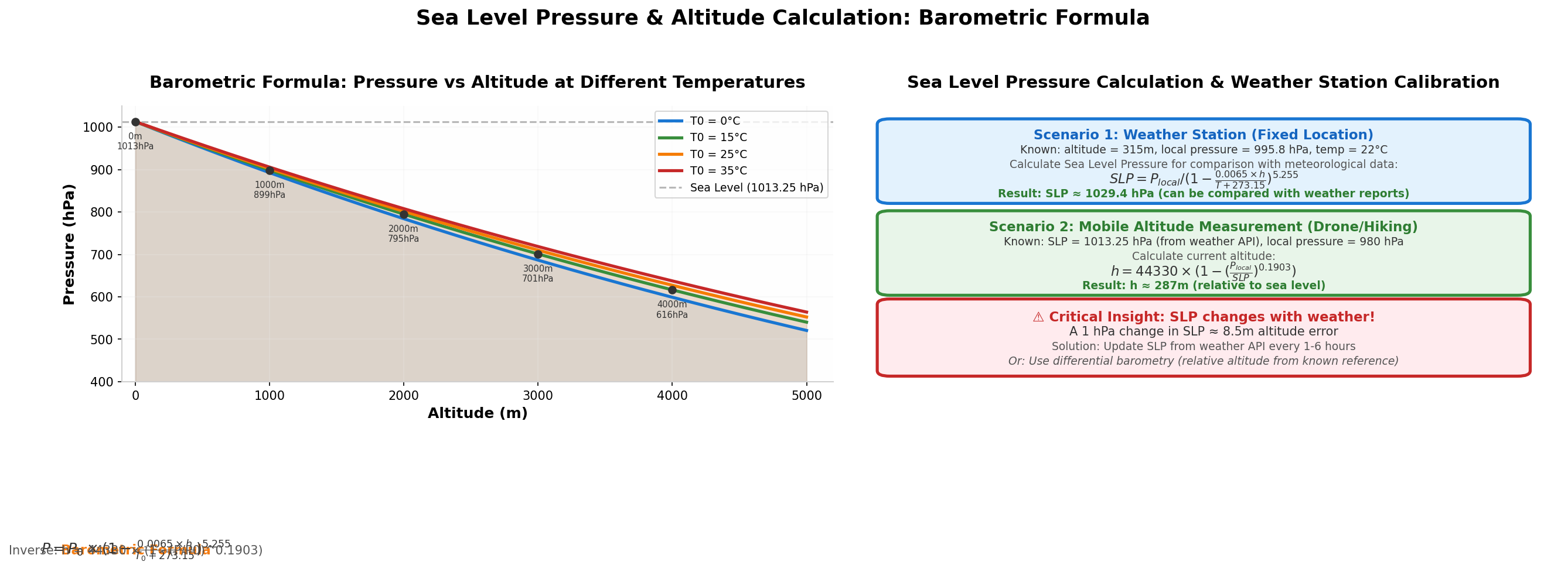

五、海平面气压与高度计算

5.1 核心公式

从气压计算高度（已知海平面气压）：

$$h=44330\times \left(1-{\left(\frac{P_{local}}{P_{sea\_level}}\right)}^{0.1903}\right)$$

从已知高度计算海平面气压（用于气象站校准）：

$$P_{sea\_level}=P_{local}\times {\left(1-\frac{0.0065\times h}{T+273.15}\right)}^{-5.255}$$

5.2 实际应用场景

场景1：固定气象站

• 已知海拔高度（如315m）
• 读取当地气压（如995.8 hPa）和温度（22°C）
• 计算海平面气压：约1029.4 hPa
• 与气象部门发布数据对比，验证传感器精度

场景2：移动高度测量（无人机/登山）

• 从OpenWeather API获取当前海平面气压（如1013.25 hPa）
• 读取当地气压（如980 hPa）
• 计算当前海拔：约287m

关键洞察：海平面气压随天气变化！1 hPa的变化约等于8.5m的高度误差。对于移动应用，建议每1-6小时从气象API更新一次参考值。

---

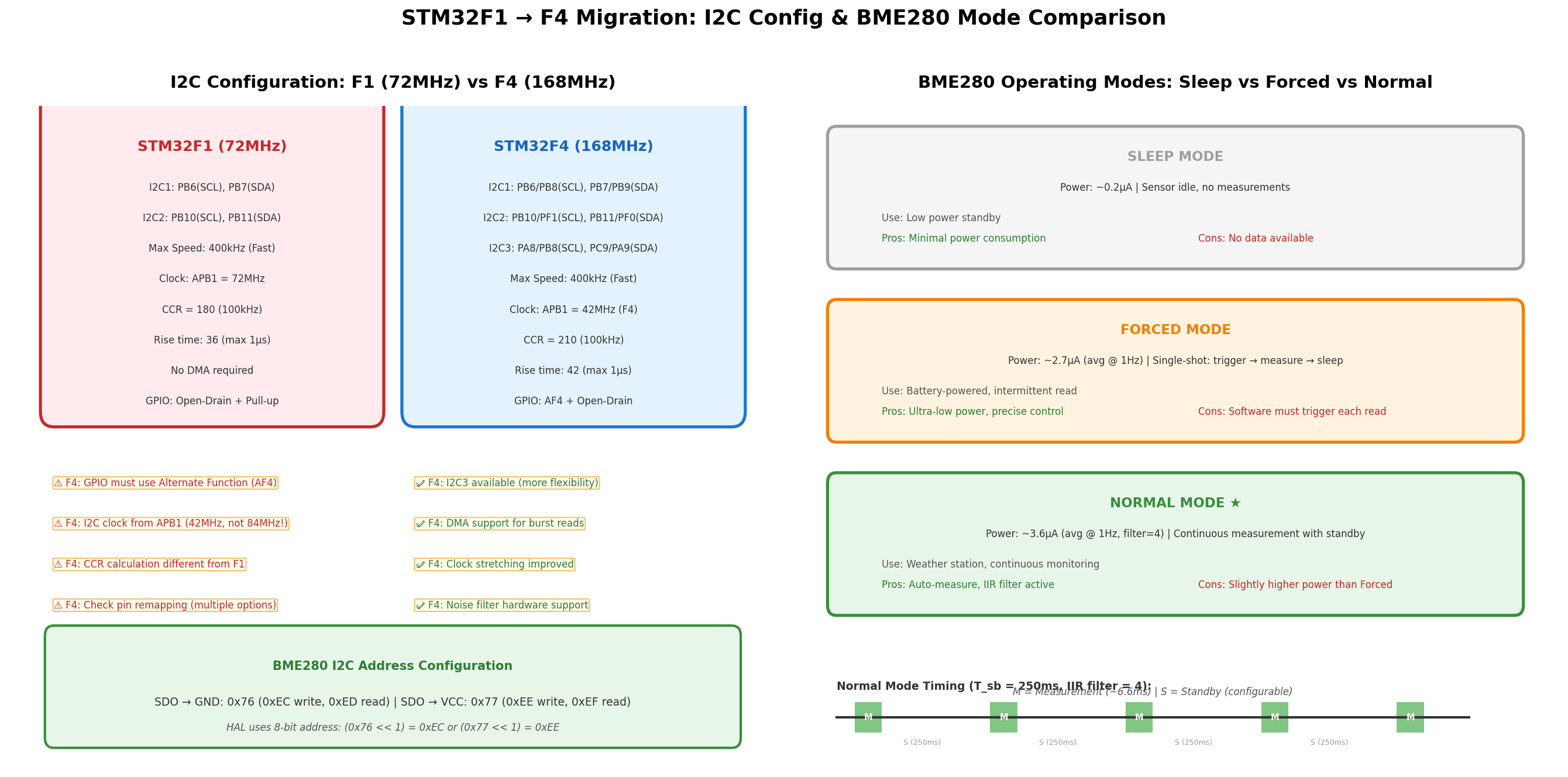

六、STM32F1 → F4 迁移要点

6.1 I2C硬件差异

参数	STM32F1	STM32F4	迁移注意
I2C1引脚	PB6/PB7	PB6/PB8(SCL), PB7/PB9(SDA)	F4支持多引脚映射
I2C时钟源	APB1 = 72MHz	APB1 = 42MHz (168/4)	CCR值需重算
GPIO模式	开漏输出	AF4 + 开漏	F4必须配置AF
上拉电阻	外部4.7kΩ	可内部上拉（弱）	建议仍用外部上拉
DMA支持	有	有（更灵活）	burst read推荐用DMA

CCR计算（100kHz标准模式）：

• F1: CCR = 72MHz / (2 × 100kHz) = 360
• F4: CCR = 42MHz / (2 × 100kHz) = 210

陷阱4：F4的APB1时钟是42MHz（不是84MHz！），如果误按84MHz计算CCR，I2C速度将翻倍至200kHz，可能导致通信不稳定。

6.2 GPIO复用配置

/* F1配置 */
GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;  /* 注意：F1用AF_OD */
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

/* F4配置 */
GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;
GPIO_InitStruct.Alternate = GPIO_AF4_I2C1;  /* F4必须指定AF */
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Pull = GPIO_PULLUP;  /* 可选内部上拉 */

6.3 工作模式选择

模式	功耗	适用场景
Sleep	~0.2μA	长期待机
Forced	~2.7μA @ 1Hz	电池供电、间歇读取
Normal	~3.6μA @ 1Hz	气象站、连续监测

推荐配置：

• 气象站：Normal模式，16x过采样，IIR滤波=4，待机250ms
• 可穿戴：Forced模式，1x过采样，按需触发，配合定时器唤醒
• 无人机：Normal模式，4x过采样，IIR滤波=2，待机10ms（10Hz更新）

---

七、完整驱动状态机

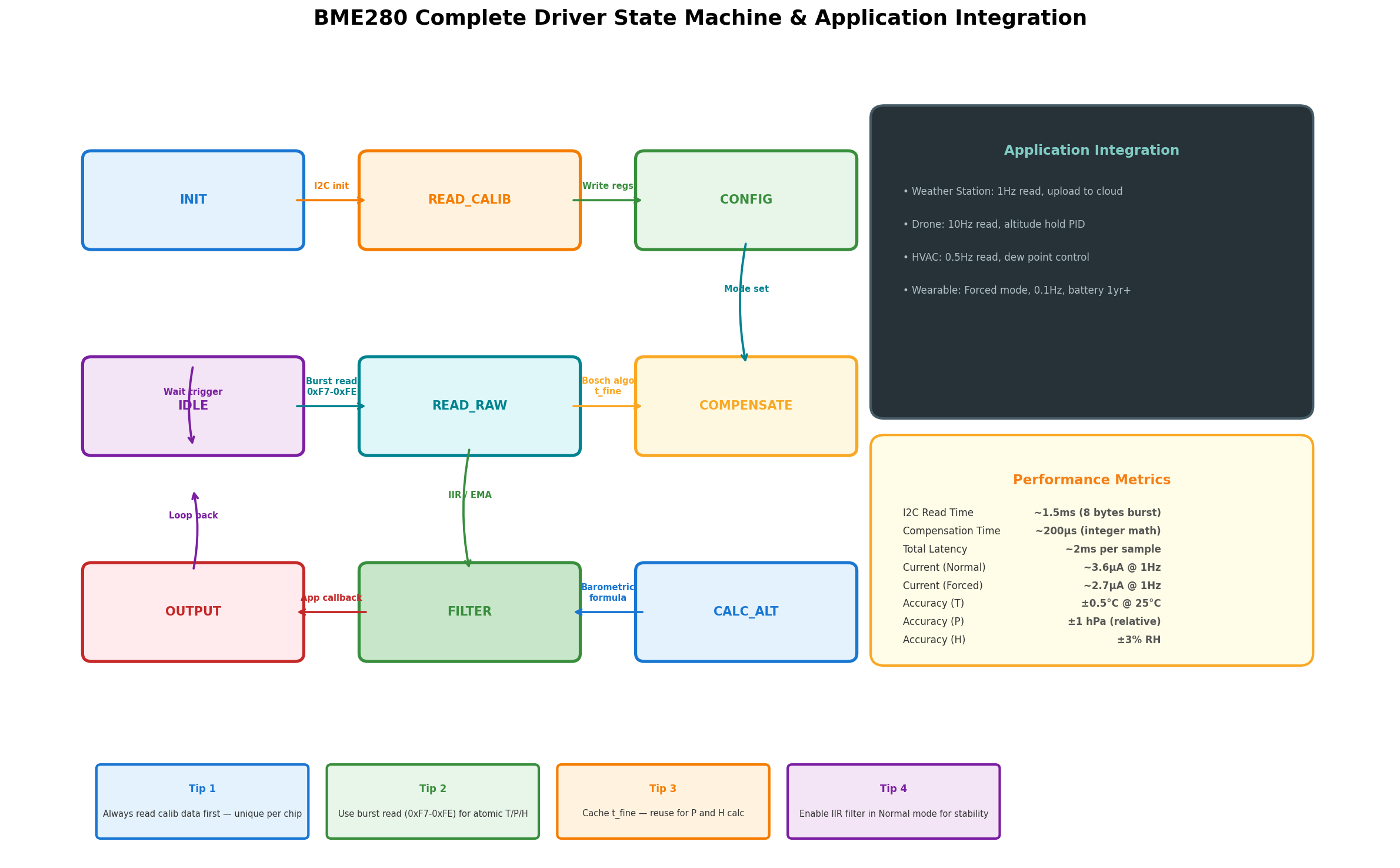

上图展示了驱动的完整状态流转和应用集成方案：

状态	说明	时间
INIT	I2C初始化，验证Chip ID	~1ms
READ_CALIB	读取26字节校准数据	~2ms
CONFIG	写入控制寄存器	~1ms
IDLE	等待触发（Normal模式下自动）	—
READ_RAW	Burst read 8字节原始数据	~1.5ms
COMPENSATE	Bosch整数补偿算法	~200μs
FILTER	IIR/EMA滤波（可选）	~50μs
OUTPUT	应用回调，数据输出	—
CALC_ALT	气压→高度计算	~100μs

---

八、调试技巧与常见问题

8.1 验证通信

/* 第一步：验证Chip ID */
uint8_t chip_id;
HAL_I2C_Mem_Read(&hi2c1, BME280_ADDR_SDO_GND, 0xD0,
                 I2C_MEMADD_SIZE_8BIT, &chip_id, 1, 100);
printf("Chip ID: 0x%02X (expected 0x60)\\n", chip_id);

8.2 常见问题排查

现象	可能原因	解决方案
Chip ID = 0x00	I2C地址错误	检查SDO连接，确认0x76/0x77
Chip ID = 0xFF	设备未连接	检查VCC/GND，确认上拉电阻
温度 = 0°C	校准数据未读取	确保调用BME280_ReadCalib()
湿度 = 0%	dig_H4/H5解析错误	检查位拼接逻辑
气压 = 0 hPa	dig_P1 = 0	检查除零保护
高度跳变±50m	SLP未更新	定期从气象API获取参考值
F4上I2C超时	CCR配置错误	APB1=42MHz，不是84MHz

8.3 精度验证

使用已知参考值验证传感器精度：

• 温度：与标准温度计对比（±0.5°C为正常）
• 气压：与当地气象站数据对比（±1 hPa为正常）
• 湿度：与标准湿度计对比（±3% RH为正常）

---

九、总结

BME280是嵌入式环境感知领域的标杆传感器，其精度来源于Bosch的精密校准和复杂的补偿算法。从STM32F1迁移到F4时，核心注意点如下：

1. 校准数据必须完整读取：26字节分布在非连续地址，湿度系数需要特殊位拼接
2. 温度补偿必须先执行：t_fine是气压和湿度补偿的输入
3. 整数算法是性能关键：Bosch的32位整数补偿避免浮点运算，在M0/M3上也能高效运行
4. I2C时钟树变化：F4的APB1=42MHz，CCR值需重新计算
5. GPIO复用功能：F4必须显式配置AF4和开漏模式
6. 海平面气压动态更新：高度测量的精度取决于参考值的实时性

掌握BME280的驱动开发，不仅是学会一个传感器的使用，更是理解MEMS传感器校准原理、定点数补偿算法和气压高度测量的完整知识体系——这些技能在无人机、气象站、智能家居等领域具有广泛的迁移价值。

---

转载自：https://blog.csdn.net/u014727709/article/details/162296421
欢迎 👍点赞✍评论⭐收藏，欢迎指正
