基于STM32温湿度监测报警

（仿真＋程序＋原理图＋PCB）

功能介绍

具体功能：

1.DHT11检测温湿度值；

2.LCD1602实时显示温湿度值及温湿度的上限值；

3.温度或湿度超过设定对应上限值，声光报警；

4.按键可以设置温湿度上限值；

添加图片注释，不超过 140 字（可选）

程序

#include <stdlib.h>
#include <string.h>
/***微信公众号：木子单片机****/
#include "main.h"
#include "lcd1602.h"
#include "timer.h"
#include "dht11.h"
#include "beep.h"
#include "key.h"
#include "delay.h"

void SystemClock_Config(void);

uint8_t temp_table[16] = {"T:   c "};
uint8_t humi_table[16] = {"H:   %"};

uint8_t tMax_table[16] = {"     c "};
uint8_t hMax_table[16] = {"     %"};

uint8_t temp_max = 28;
uint8_t humi_max = 68;

DHT11_Data_TypeDef DHT11_Data;

int main(void)
{
  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();
  /* Configure the system clock */
  SystemClock_Config();
	delay_init(10);               		//初始化延时函数
  TIM3_Init(2400-1, 72-1); // 10ms

	Key_Init();
	Beep_Init();
	LCD_Init();
	DHT11_Init();

  while(1)
  {
		if(DHT11_Read_TempAndHumidity(&DHT11_Data) == SUCCESS)
		{
			temp_table[3] = DHT11_Data.temp_int / 10 + 0x30;
			temp_table[4] = DHT11_Data.temp_int % 10 + 0x30;
			temp_table[5] = 'c';

			humi_table[3] = DHT11_Data.humi_int / 10 + 0x30;
			humi_table[4] = DHT11_Data.humi_int % 10 + 0x30;


			tMax_table[3] = temp_max / 10 + 0x30;
			tMax_table[4] = temp_max % 10 + 0x30;
			tMax_table[5] = 'c';

			hMax_table[3] = humi_max / 10 + 0x30;
			hMax_table[4] = humi_max % 10 + 0x30;


			LCD_write_string(0,  0, (char*)temp_table);
			LCD_write_string(8,  0, (char*)humi_table);

			LCD_write_string(0,  1, (char*)tMax_table);
			LCD_write_string(8,  1, (char*)hMax_table);
		}
		if(DHT11_Data.temp_int >= temp_max || DHT11_Data.humi_int >= humi_max)
		{
			LED2_ON();
			BEEP_ON();
		}
		else
		{
			LED2_OF();
			BEEP_OF();
		}
		delay_ms(500);

  }
}

//定时器3中断服务函数
uint8_t led_temp = 0;
void TIM3_IRQHandler(void)
{
	 led_temp++;
	 if(led_temp > 10)
	 {
		 led_temp = 0;
		 LED1_TOG();
	 }

   HAL_TIM_IRQHandler(&TIM3_Handler);
}

/**
  * @brief System Clock Configuration
  * @retval None
**/
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
  RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};

  /** Initializes the CPU, AHB and APB busses clocks
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI|RCC_OSCILLATORTYPE_LSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.LSIState = RCC_LSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
  }


  /** Initializes the CPU, AHB and APB busses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
  }


  PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_RTC|RCC_PERIPHCLK_ADC;
  PeriphClkInit.RTCClockSelection = RCC_RTCCLKSOURCE_LSI;
  PeriphClkInit.AdcClockSelection = RCC_ADCPCLK2_DIV2;
  if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
  {
  }
}

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
********//完整资料
*******//***微信公众号：木子单片机****/
#include "timer.h"


TIM_HandleTypeDef TIM3_Handler;      //定时器句柄

//通用定时器3中断初始化
//arr：自动重装值。
//psc：时钟预分频数
//定时器溢出时间计算方法:Tout=((arr+1)*(psc+1))/Ft us.
//Ft=定时器工作频率,单位:Mhz
//这里使用的是定时器3!
void TIM3_Init(uint16_t arr, uint16_t psc)
{
	TIM3_Handler.Instance=TIM3;                          //通用定时器3
	TIM3_Handler.Init.Prescaler=psc;                     //分频系数
	TIM3_Handler.Init.CounterMode=TIM_COUNTERMODE_UP;    //向上计数器
	TIM3_Handler.Init.Period=arr;                        //自动装载值
	TIM3_Handler.Init.ClockDivision=TIM_CLOCKDIVISION_DIV1;//时钟分频因子
	HAL_TIM_Base_Init(&TIM3_Handler);

	HAL_TIM_Base_Start_IT(&TIM3_Handler); //使能定时器3和定时器3更新中断：TIM_IT_UPDATE
}

//定时器底册驱动，开启时钟，设置中断优先级
//此函数会被HAL_TIM_Base_Init()函数调用
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
  if(htim->Instance==TIM3)
	{
		__HAL_RCC_TIM3_CLK_ENABLE();            //使能TIM3时钟
		HAL_NVIC_SetPriority(TIM3_IRQn,1,0);    //设置中断优先级，抢占优先级1，子优先级3
		HAL_NVIC_EnableIRQ(TIM3_IRQn);          //开启ITM3中断
	}
}

硬件设计

使用元器件：

单片机：STM32F103C；

添加图片注释，不超过 140 字（可选）

设计资料

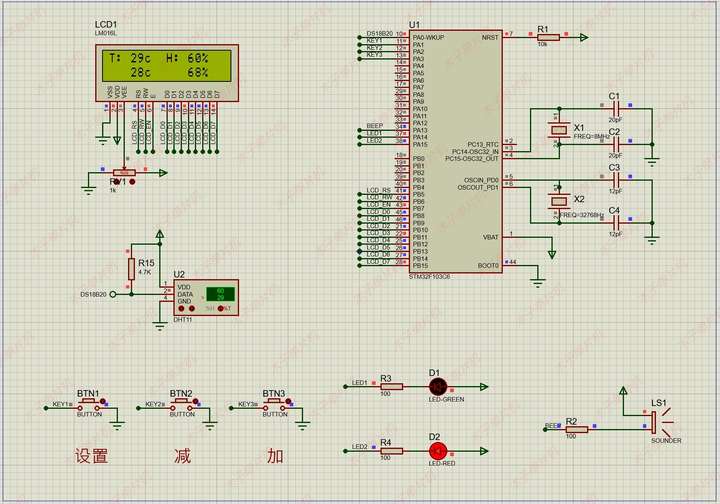

01仿真图

本设计使用proteus8.9版本设计！具体如图！

添加图片注释，不超过 140 字（可选）

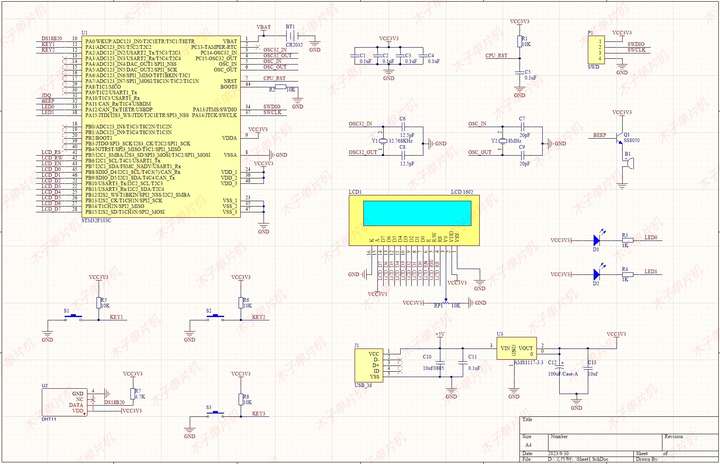

02原理图

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

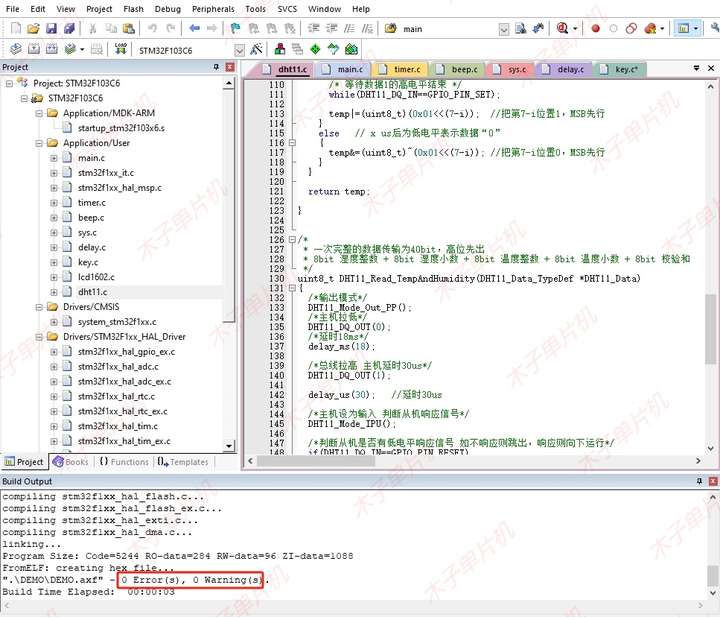

03程序

本设计使用Keil5 MDK版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

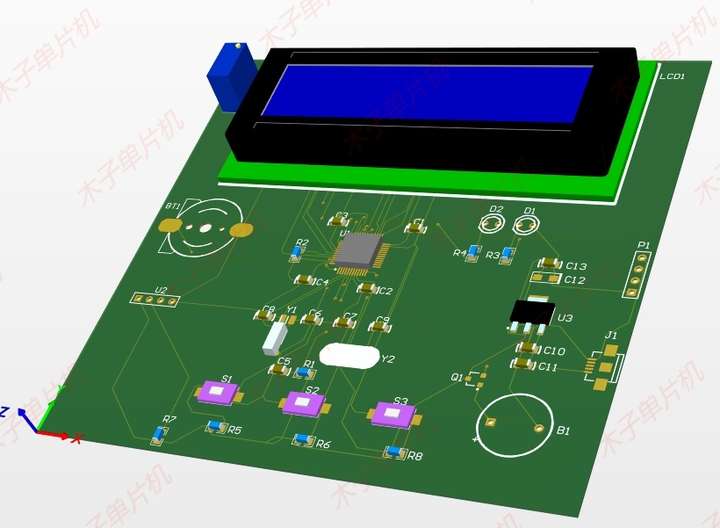

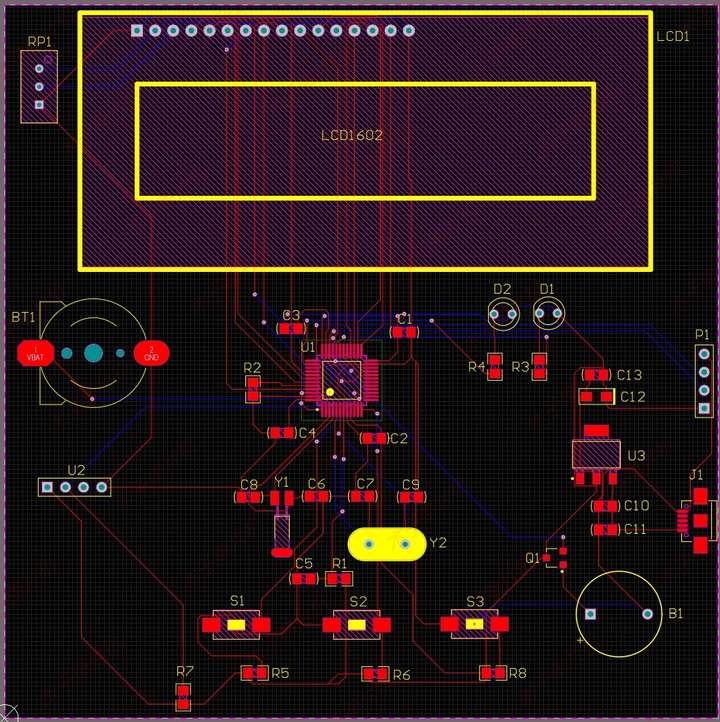

04PCB

本系统PCB采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

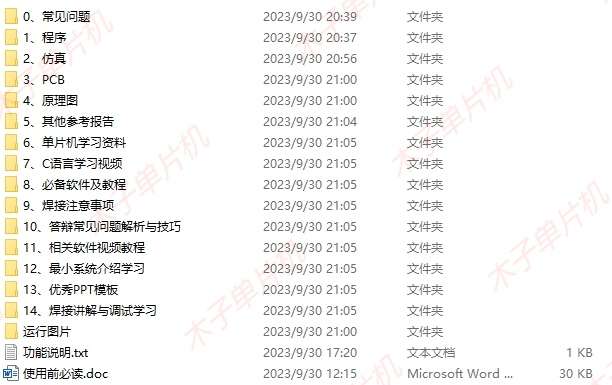

05设计资料

全部资料包括仿真源文件 、程序、AD原理图、PCB等。具体内容如下，全网最全! ！

添加图片注释，不超过 140 字（可选）
