HardFault_Handler的致命错误的定位与处理技巧
目录
4.2 检查 simulate_phone() 中所有指针类型转换
最后，定位到和解决了问题：问题为hex2Str()函数二维数组(char hexStr[4][128])缓冲区溢出问题；这个函数通过hexStr[0-3]的下标，循环存储共四次回复数据；这个偶发性问题特别有意思，每次循环到下标hex[3]进行存储时特别容易出问题；所有4的倍数次(即每次循环到hexStr[3]的下标进行存储时)，存储溢出少量数据就会直接触发：HardFault_Handler。
后续的HardFault_Handler的重写函数寻找问题和定位过程如下；
前言
在 STM32 等 Cortex-M 工程中，
Error_Handler和HardFault_Handler是系统启动文件中定义的异常处理函数。默认实现通常是无限循环，一旦进入，程序将永久停在那里，不再执行任何应用代码，表现为死机、无响应。但 HardFault 时可能串口还能用（取决于错误是否破坏了关键外设），不过 Cortex-M 在进入 HardFault 时通常不会禁用串口，可以通过寄存器直接读 PC、LR。
更好的是借助 Keil/IAR IDE 的 Fault 分析窗口 或 在线调试（Debug） 直接查看异常栈。
Handler 触发条件 后果 HardFault_Handler 所有无法被其他异常处理的硬件错误，例如：非法内存访问、总线错误、未对齐访问、非法指令等。 CPU 进入 HardFault 异常，执行该函数。默认实现是 while(1)死循环，程序卡死，所有外设保持进入异常前的状态，中断可能不再响应。Error_Handler 这是 HAL 库用户自定义的错误回调，通常在 HAL 初始化或操作出错时被调用（例如 HAL_Init()失败、时钟配置错误）。与 HardFault 一样，默认是死循环，程序停住。 我这里使用uart调试输出HardFault_Handler，这样写文章更直观些；
问题描述

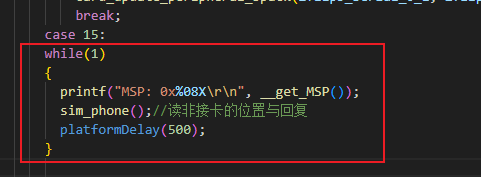

在写（STM32<->ST25R3911B）非接触功能业务分支函数中，自己测试新增的sim_phone()函数(作用：与nfca卡片进行数据交互)重复执行时前3次没问题，第四次必定出现问题，不接收nfc回复场景就不会有任何问题，这里while(1)循环多次测试,

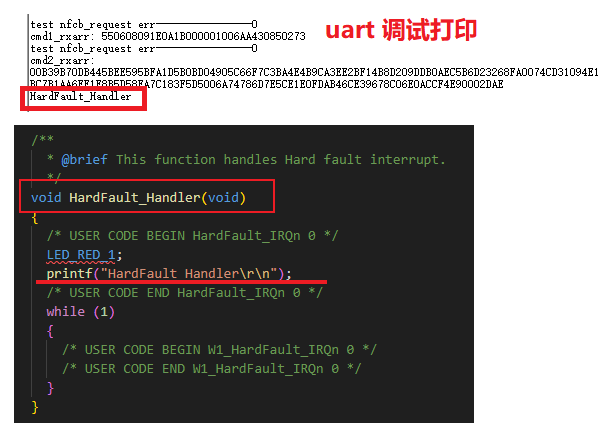

可以看到，这里报错就只有HardFault_Handler提示，具体什么什么原因导致的完全不清楚
一.HardFault_Handler修改
1.1 原HardFault_Handler

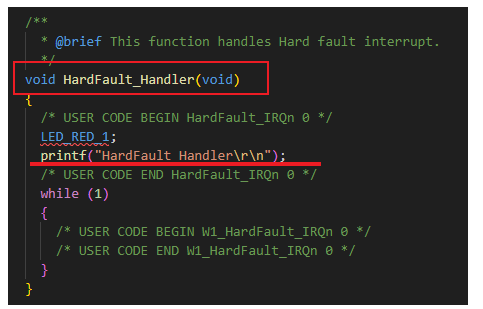

HardFault_Handler当前代码定义为：printf输出一段打印，非常不直观；需要输出有效详细，知道大概是什么原因导致的HardFault_Handler，所以重写这个函数
1.2 重写HardFault_Handle

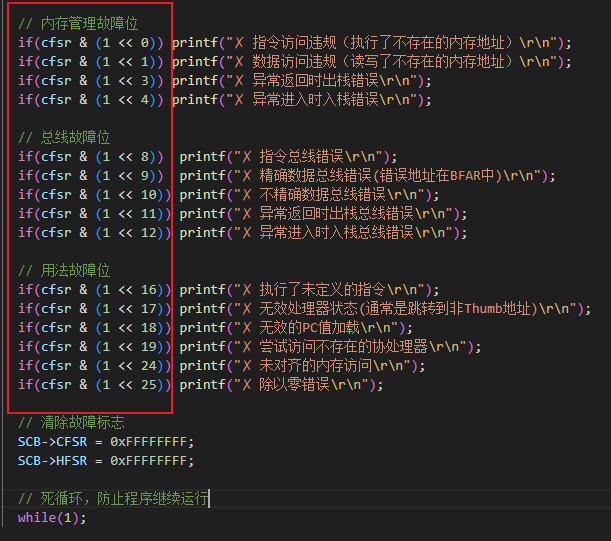

只需要检测SCB->CFSR;这个结构体成员的不同标志位，即可看到是大致是哪里的问题
如：问题(异常返回时出栈错误；异常进入时入栈错误；指令总线错误等)

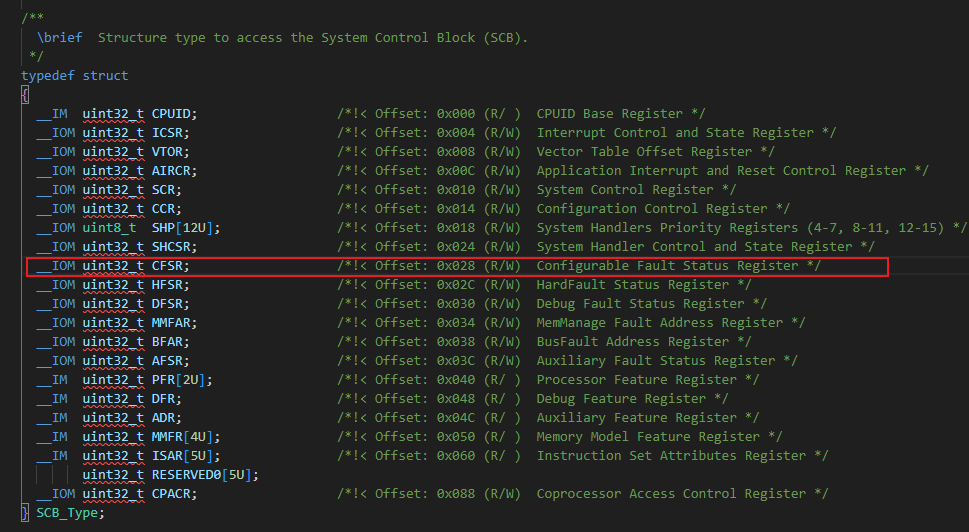

读 ARM 内核的 System Control Block (SCB) 寄存器
寄存器 寄存器 CFSR (Configurable Fault Status) 最常用！ 32 位分三段：MMFSR（内存管理）、BFSR（总线）、UFSR（用法）。每一位对应一种具体错误 HFSR (Hard Fault Status) 看是不是由于其他故障升级上来的（如 DEBUGEVT、FORCED） BFAR (Bus Fault Address) 如果报总线错误，这里存的是触发故障的具体内存地址 MMFAR (MemManage Fault Address) 如果报内存管理错误（MPU 越界），这里存违规地址 传入的

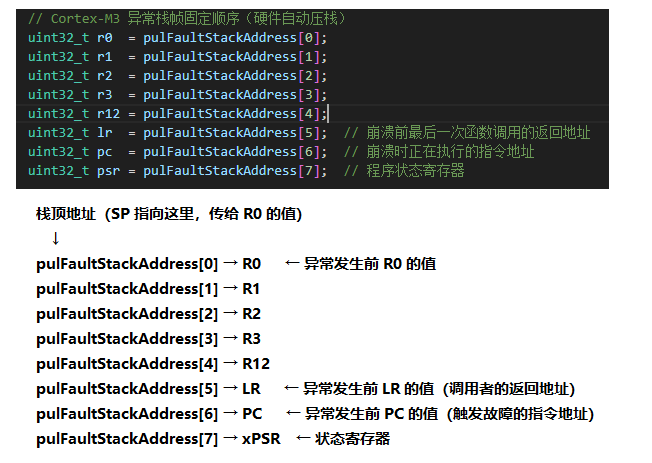

pulFaultStackAddress就是硬件压栈完成后的栈顶位置。Cortex-M3 的硬件压栈顺序是固定死的（从高地址到低地址）：
寄存器 死机排查作用 PC 最关键！ 触发 HardFault 的那条指令的地址。对着反汇编 .map文件找，就知道死在哪一行代码LR 谁调用的？ 根据这个地址可以回溯调用栈，找到上层函数 R0-R3 如果死机前正在传参数或计算，这些值能告诉你当时处理的数据 xPSR 看 IPSR 字段知道当前中断号，看 APSR 知道标志位状态 /** * @brief This function handles Hard fault interrupt. */ __asm void HardFault_Handler(void) { IMPORT prvGetRegistersFromStack TST LR, #4 ; 检查异常返回使用MSP还是PSP ITE EQ MRSEQ R0, MSP ; 线程模式使用主栈指针 MRSNE R0, PSP ; 处理模式使用进程栈指针 B prvGetRegistersFromStack ; 跳转到C函数处理 } /** * @brief 解析异常栈帧并打印详细错误信息 * @param pulFaultStackAddress: 栈帧起始地址 */ void prvGetRegistersFromStack(uint32_t *pulFaultStackAddress) { // Cortex-M3 异常栈帧固定顺序（硬件自动压栈） uint32_t r0 = pulFaultStackAddress[0]; uint32_t r1 = pulFaultStackAddress[1]; uint32_t r2 = pulFaultStackAddress[2]; uint32_t r3 = pulFaultStackAddress[3]; uint32_t r12 = pulFaultStackAddress[4]; uint32_t lr = pulFaultStackAddress[5]; // 崩溃前最后一次函数调用的返回地址 uint32_t pc = pulFaultStackAddress[6]; // 崩溃时正在执行的指令地址 uint32_t psr = pulFaultStackAddress[7]; // 程序状态寄存器 // 打印错误头部 printf("\r\n\r\n"); printf("=============================================\r\n"); printf(" HARD FAULT OCCURRED! \r\n"); printf("=============================================\r\n"); printf("System halted.\r\n\r\n"); // 核心寄存器信息 printf("=== Core Registers ===\r\n"); printf("PC (Fault Address): 0x%08X\r\n", pc); printf("LR (Return Address): 0x%08X\r\n", lr); printf("PSR: 0x%08X\r\n", psr); printf("R0: 0x%08X, R1: 0x%08X, R2: 0x%08X, R3: 0x%08X\r\n", r0, r1, r2, r3); printf("R12: 0x%08X\r\n", r12); // 故障状态寄存器（最关键的诊断信息） printf("\r\n=== Fault Status Registers ===\r\n"); printf("CFSR: 0x%08X\r\n", SCB->CFSR); printf("HFSR: 0x%08X\r\n", SCB->HFSR); printf("BFAR: 0x%08X\r\n", SCB->BFAR); printf("MMFAR: 0x%08X\r\n", SCB->MMFAR); // 错误类型自动解析（仅保留STM32F103支持的位） printf("\r\n=== Error Details ===\r\n"); uint32_t cfsr = SCB->CFSR; // 内存管理故障位 if(cfsr & (1 << 0)) printf("✗ 指令访问违规（执行了不存在的内存地址）\r\n"); if(cfsr & (1 << 1)) printf("✗ 数据访问违规（读写了不存在的内存地址）\r\n"); if(cfsr & (1 << 3)) printf("✗ 异常返回时出栈错误\r\n"); if(cfsr & (1 << 4)) printf("✗ 异常进入时入栈错误\r\n"); // 总线故障位 if(cfsr & (1 << 8)) printf("✗ 指令总线错误\r\n"); if(cfsr & (1 << 9)) printf("✗ 精确数据总线错误（错误地址在BFAR中）\r\n"); if(cfsr & (1 << 10)) printf("✗ 不精确数据总线错误\r\n"); if(cfsr & (1 << 11)) printf("✗ 异常返回时出栈总线错误\r\n"); if(cfsr & (1 << 12)) printf("✗ 异常进入时入栈总线错误\r\n"); // 用法故障位 if(cfsr & (1 << 16)) printf("✗ 执行了未定义的指令\r\n"); if(cfsr & (1 << 17)) printf("✗ 无效处理器状态（通常是跳转到非Thumb地址）\r\n"); if(cfsr & (1 << 18)) printf("✗ 无效的PC值加载\r\n"); if(cfsr & (1 << 19)) printf("✗ 尝试访问不存在的协处理器\r\n"); if(cfsr & (1 << 24)) printf("✗ 未对齐的内存访问\r\n"); if(cfsr & (1 << 25)) printf("✗ 除以零错误\r\n"); // 清除故障标志 SCB->CFSR = 0xFFFFFFFF; SCB->HFSR = 0xFFFFFFFF; // 死循环，防止程序继续运行 while(1); }1.3 修改完成后
解析异常栈帧并打印详细错误信息；根据标志位输出，可大致判断是什么问题，然后后再细分子问题
二. 复现致命错误
2.1 复现错误打印

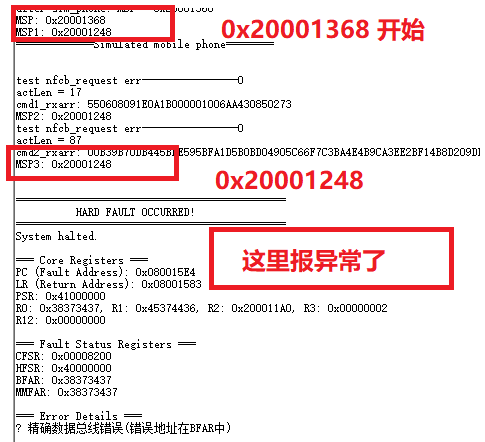

更改HardFault_Handle后，编译运行，复现错误，uart打印的log调试(如下)：
根据修改HardFault提供的信息和运行日志，问题已经比较清晰了：程序在执行完NFC通信（
simulate_phone()函数）后，发生了“精确数据总线错误”（PRECISERR），错误地址为0x44344630，这是一个明显无效的地址（正常STM32F103的SRAM地址范围为0x20000000~0x20004FFF，Flash为0x08000000~0x0801FFFF）。下面我会逐步分析原因并给出解决方案。
2.2 错误信息细分解读
正常STM32F103的SRAM地址范围：0x20000000~0x20004FFF，Flash为0x08000000~0x0801FFFF；
寄存器/寄存器 值 含义 PC 0x08001638 触发异常时正在执行的指令地址 LR 0x080015D7 异常发生前的返回地址（可能指示调用关系） BFAR/MMFAR 0x44344630(明显错误) 引发总线错误的精确访问地址 CFSR 0x00008200 指示：PRECISERR (bit9) + BFARVALID (bit7) HFSR 0x40000000 FORCED —— Hard Fault 由其它异常（总线错误）引起 2.3 大致问题分析
核心原因：CPU试图从地址
0x44344630 读取或写入数据，但这个地址不在任何有效存储器区域（甚至不在外设地址空间），导致总线错误，并被提升为HardFault。
三. 原因调试
3.1 可能的原因排序：
simulate_phone()或它内部的NFC解析函数，错误地将NFC回复中的某个字段（长度、状态字、UID等）当作了指针地址来使用，且没有做范围检查。缓冲区溢出：某个数组写越界，污染了函数指针或返回地址，导致后续跳转到了非法地址。
栈溢出：局部变量过多或递归调用导致栈顶指针指向非法区域，但BFAR地址
0x38373437更像数据直接拼凑而成，栈溢出通常表现为PC=0xFFFFFFFD等。野指针：之前某处释放了内存但仍继续使用。
具体函数如下：
void sim_phone(void) { #if 1 rfalNfcbPollerInitialize(); /* Initialize for NFC-B */ rfalFieldOnAndStartGT(); /* Turns the Field On if not already and start GT timer */ // if (read_appkey_hash() != 0) // { // //read_cos_version_part(); // platformDelay(200); // return -1; // } rfalFieldOff(); platformDelay(100); //打开字段，执行初始避碰 rfalFieldOnAndStartGT(); platformDelay(100); // #define RFAL_TXRX_FLAGS_DEFAULT_RAWDATA RFAL_TXRX_FLAGS_CRC_TX_MANUAL|RFAL_TXRX_FLAGS_DEFAULT|RFAL_TXRX_FLAGS_CRC_RX_KEEP // ReturnCode err; // uint8_t rxarr[256]; // uint16_t rxarr_len =256; // uint16_t actLen = 0; #define RFAL_TXRX_FLAGS_DEFAULT_RAWDATA RFAL_TXRX_FLAGS_CRC_TX_MANUAL|RFAL_TXRX_FLAGS_DEFAULT|RFAL_TXRX_FLAGS_CRC_RX_KEEP ReturnCode err; uint8_t rxarr[256]; uint16_t rxarr_len =256; uint16_t actLen = 0; #if 1//业务代码 #endif rfalFieldOff(); platformDelay(100); //打开字段，执行初始避碰 rfalFieldOnAndStartGT(); platformDelay(100); static uint8_t s22_cmd1[] = {0x00,0x5a,0x00,0x00,0x5a,}; static uint8_t s22_cmd2[] = {0x00,0x00,0x16,0x00,0x00,0x52,0x00,0x68,}; //0x00,0x00,0x76,0x00,0x00,0x10,0x67,0x17,0x2d,0x5e,0xdf,0x1c,0xb7,0x74,0xe2,0xd5,0xdf,0xc7,0x1b,0xb5,0xb6,0x36,0x08,0xce,//s22 static uint8_t s22_cmd3[] = {0x00,0x00,0x76,0x00,0x00,0x10,0x87,0x1d,0x25,0x38,0x4d,0x63,0x74,0x3c,0x8c,0x55,0x92,0x8e,0xaa,0x66,0x6e,0x31,0x06,0x97,}; // 0x00,0x00,0x76,0x00,0x00,0x10,0x86,0xb3,0x78,0x37,0x83,0x3c,0x91,0x46,0x0e,0xc7,0x9c,0x17,0x8f,0xd6,0xb8,0x3f,0x07,0xe8, //static uint8_t s22_cmd3[] = {0x00,0x00,0x76,0x00,0x00,0x10,0x86,0xb3,0x78,0x37,0x83,0x3c,0x91,0x46,0x0e,0xc7,0x9c,0x17,0x8f,0xd6,0xb8,0x3f,0x07,0xe8,}; static uint8_t s22_cmd4[] = {0x00,0x54,0x22,0x1f,0x00,0x12,0x00,0xa7,}; static uint8_t s22_cmd5[] = {0x00,0x54,0x22,0x10,0x00,0x00,0x00,0x86,}; printf("=============Simulated mobile phone========\r\n\r\n\r\n"); err = rfalTransceiveBlockingTxRx(s22_cmd1, sizeof(s22_cmd1), rxarr, rxarr_len, &actLen, RFAL_TXRX_FLAGS_DEFAULT_RAWDATA, RFAL_NFCB_FWTSENSB*800*4 );// RFAL_NFCB_FWTSENSB*100 printf("test nfcb_request err----------------%d\r\n",err); printf("actLen = %d\r\n",actLen); printf("cmd1_rxarr: %s\r\n", hex2Str((uint8_t*)rxarr, actLen)); platformDelay(150); err = rfalTransceiveBlockingTxRx(s22_cmd2, sizeof(s22_cmd2), rxarr, rxarr_len, &actLen, RFAL_TXRX_FLAGS_DEFAULT_RAWDATA, RFAL_NFCB_FWTSENSB*800*4 );// RFAL_NFCB_FWTSENSB*100 printf("test nfcb_request err----------------%d\r\n",err); printf("actLen = %d\r\n",actLen); printf("cmd2_rxarr: %s\r\n", hex2Str((uint8_t*)rxarr, actLen)); platformDelay(150); err = rfalTransceiveBlockingTxRx(s22_cmd3, sizeof(s22_cmd3), rxarr, rxarr_len, &actLen, RFAL_TXRX_FLAGS_DEFAULT_RAWDATA, RFAL_NFCB_FWTSENSB*800*4 );// RFAL_NFCB_FWTSENSB*100 printf("test nfcb_request err----------------%d\r\n",err); printf("actLen = %d\r\n",actLen); printf("cmd3_rxarr: %s\r\n", hex2Str((uint8_t*)rxarr, actLen)); platformDelay(150); err = rfalTransceiveBlockingTxRx(s22_cmd4, sizeof(s22_cmd4), rxarr, rxarr_len, &actLen, RFAL_TXRX_FLAGS_DEFAULT_RAWDATA, RFAL_NFCB_FWTSENSB*800*4 );// RFAL_NFCB_FWTSENSB*100 printf("test nfcb_request err----------------%d\r\n",err); printf("actLen = %d\r\n",actLen); printf("cmd4_rxarr: %s\r\n", hex2Str((uint8_t*)rxarr, actLen)); platformDelay(150); err = rfalTransceiveBlockingTxRx(s22_cmd5, sizeof(s22_cmd5), rxarr, rxarr_len, &actLen, RFAL_TXRX_FLAGS_DEFAULT_RAWDATA, RFAL_NFCB_FWTSENSB*800*4 );// RFAL_NFCB_FWTSENSB*100 printf("test nfcb_request err----------------%d\r\n",err); printf("actLen = %d\r\n",actLen); printf("cmd5_rxarr: %s\r\n", hex2Str((uint8_t*)rxarr, actLen)); platformDelay(150); printf("=============end========\r\n\r\n\r\n"); #endif }
四. 排查与修复步骤
4.1 立即增加地址有效性检查（防御性编程）
这里添加了，对nfc的发送和接收数据进行测试，发现是没任何问题的
uint32_t addr = get_addr_from_nfc_packet(); if (addr >= 0x20000000 && addr <= 0x20004FFF) // SRAM范围 { // 可以安全访问 } else if (addr >= 0x08000000 && addr <= 0x0801FFFF) // Flash范围 { // 可以安全访问（只读） } else { printf("Invalid address detected: 0x%08X, skip!\r\n", addr); return; // 或进行错误处理 }
4.2 检查
simulate_phone()中所有指针类型转换1.(uint32_t*)&buffer[x]
2.(void (*)())buffer
3. 任何将 uint8_t* 强制转换为 uint32_t* 后解引用的操作
4.注意处理NFC返回的 cmd2_rxarr、cmd3_rxarr 等长数据包这是没有问题的。
4.3 检查数组边界
发送和接收数组是有明确边界的，也是没问题
4.4 添加 当前主栈指针（MSP）的值

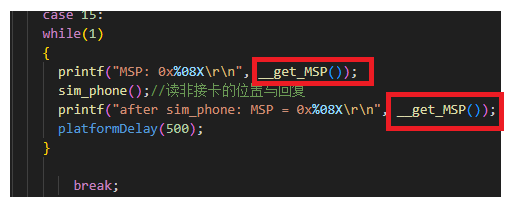

while(1),执行函数每次进入打印值：MSP；函数里面也要添加；

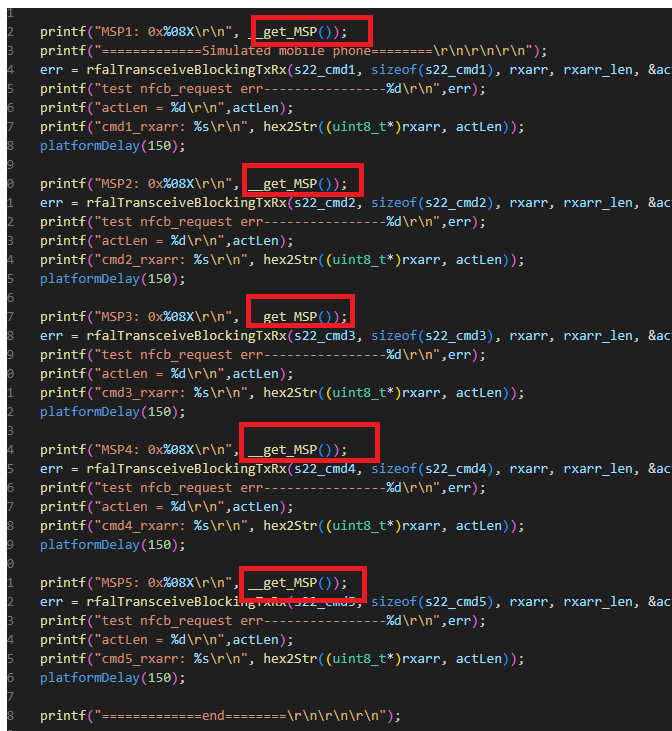

4.4.1 这里截取部分指令代码

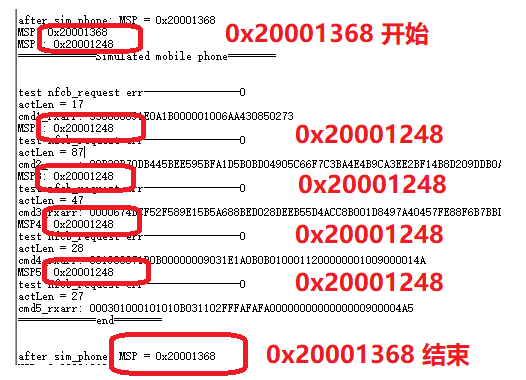

4.4.2 第一次执行没有问题：栈的空间已经返回
4.4.3 第二次出现问题
可以看到栈完全没有变化、完全平衡、完全正常！
这里找到问题了，每次都是回复第二条指令时出错，这里就是非法访问的情况；
程序试图去访问一个非法地址：0x38373437 这个地址根本不是 RAM、不是 Flash、不是寄存器 → CPU 直接拒绝执行 → HardFault
五. 真正崩溃原因：数据总线错误 – 非法地址访问

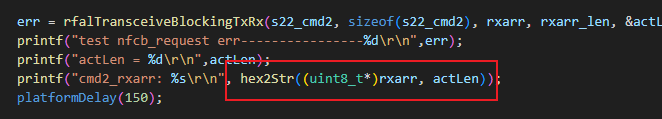

但是现在打印的是栈区域(uint8_t rxarr[256];),因为是随机存储，所以就容易发现非法访问了
hex2Str函数原型为：可以看到，这里最多是63字节，我接收时数据达到87字节，返回非法地址，后续打印就会直接报HardFault错误，地址不在任何有效存储器区域（甚至不在外设地址空间）
5.1 原始打印hex2Str()函数
原来的打印hex2Str()可以看到这里使用二维数组，可以保存四行printf打印，保存的每行(共四行)：最多处理 128/2 - '\0' = 63字节(每个字符转为2个十六进制字符，加上一个字符串结束符'\0';最多只能安全转换 63 字节的原始数据)
#define MAX_HEX_STR 4 #define MAX_HEX_STR_LENGTH 128 char hexStr[MAX_HEX_STR][MAX_HEX_STR_LENGTH]; uint8_t hexStrIdx = 0; char* hex2Str(unsigned char * data, size_t dataLen) { unsigned char * pin = data; const char * hex = "0123456789ABCDEF"; char * pout = hexStr[hexStrIdx]; uint8_t i = 0; uint8_t idx = hexStrIdx; if(dataLen == 0) { pout[0] = 0; } else { for(; i < dataLen - 1; ++i) { *pout++ = hex[(*pin>>4)&0xF]; *pout++ = hex[(*pin++)&0xF]; } *pout++ = hex[(*pin>>4)&0xF]; *pout++ = hex[(*pin)&0xF]; *pout = 0; } hexStrIdx++; hexStrIdx %= MAX_HEX_STR; return hexStr[idx]; }5.2 解决方法：
修改MAX_HEX_STR_LENGTH 128大小 或者
重写char* hex2Str(unsigned char * data, size_t dataLen)函数
1. 添加边界检查即可
修改缓冲区大小，足够容纳256字节的十六进制转换结果(256×2+1=513)
// 修改缓冲区大小，足够容纳256字节的十六进制转换结果(256×2+1=513) #define MAX_HEX_STR_LENGTH 513 #define MAX_HEX_STR 4 char hexStr[MAX_HEX_STR][MAX_HEX_STR_LENGTH]; uint8_t hexStrIdx = 0; char* hex2Str(unsigned char * data, size_t dataLen) { unsigned char * pin = data; const char * hex = "0123456789ABCDEF"; char * pout = hexStr[hexStrIdx]; uint8_t idx = hexStrIdx; size_t maxChars = MAX_HEX_STR_LENGTH - 1; // 预留结束符位置 if(dataLen == 0) { pout[0] = '\0'; } else { // 计算实际能转换的最大字节数，防止溢出 size_t maxConvert = maxChars / 2; size_t convertLen = (dataLen > maxConvert) ? maxConvert : dataLen; for(size_t i = 0; i < convertLen; i++) { *pout++ = hex[(pin[i] >> 4) & 0x0F]; *pout++ = hex[pin[i] & 0x0F]; } *pout = '\0'; // 如果数据被截断，可以添加提示 if(dataLen > maxConvert) { printf("Warning: hex2Str truncated %zu bytes\n", dataLen - maxConvert); } } hexStrIdx = (hexStrIdx + 1) % MAX_HEX_STR; return hexStr[idx]; }2. 更安全的方案：使用调用者提供的缓冲区
避免使用全局缓冲区，让调用者负责提供足够大的缓冲区，从根本上消除全局变量溢出的风险：
// 重新设计hex2Str函数，不使用全局变量 void hex2Str(const unsigned char * data, size_t dataLen, char * outBuf, size_t outBufSize) { if(outBuf == NULL || outBufSize == 0) return; const char * hex = "0123456789ABCDEF"; char * pout = outBuf; size_t maxChars = outBufSize - 1; size_t convertLen = (dataLen * 2 <= maxChars) ? dataLen : (maxChars / 2); for(size_t i = 0; i < convertLen; i++) { *pout++ = hex[(data[i] >> 4) & 0x0F]; *pout++ = hex[data[i] & 0x0F]; } *pout = '\0'; } // 调用方式 char hexBuf[513]; hex2Str(rxarr, actLen, hexBuf, sizeof(hexBuf)); printf("cmd2_rxarr: %s\r\n", hexBuf);
