铁电存储器FRAM电路深度解析：从芯片选型到ZLinear采集卡的非易失存储实战
http://www.z-linear.com
前言
大家好，我是ZLinear的硬件工程师。
在工业数据采集系统中，有一种数据是最让人“头秃”的——频繁更新的关键参数。设备工作状态、编码器位置、校准系数、运行日志……这些数据需要不断被改写，却又要求在掉电后绝对不能丢失。
传统EEPROM的写入太慢（每次写入要等待5~10ms），擦写寿命又有限（典型10万~100万次）；Flash的块擦除操作更是让人头疼，改一个字节要擦除整个扇区；而SRAM虽然快，但掉电数据就没了。
这时候，一种兼顾了RAM的速度和ROM的非易失性的黑科技存储器——铁电随机存储器（FRAM）——就成了最佳选择。
今天，我们就结合 ZLinear系列数据采集卡（以 DABL_G511 和 DABL7606 为例）的硬件设计，从原理到实战，深度拆解FRAM存储电路的芯片选型、硬件设计、读写操作、PCB布局和实际应用场景。
一、FRAM：一个非易失性的“RAM”
1.1 什么是FRAM？
铁电随机存储器（FRAM，Ferroelectric Random Access Memory）是一种利用铁电晶体材料的双稳态极化特性来存储数据的非易失性存储器。
根据知识库中《铁电随机存储器（FRAM）》笔记的阐述：
铁电随机存储器（FRAM）是一种断电后仍可保存数据的非易失性存储器，利用铁电材料兼具RAM的高速读写与ROM的非易失性，并具有写入速度极快、低功耗、高数据可靠性等优势。
1.2 FRAM的工作原理：原子位置的“记忆”
FRAM的核心存储单元是一个铁电电容器。当在铁电晶体材料上施加电场时，晶体中的中心原子会沿着电场方向运动，达到两个稳定状态之一——一个记为逻辑“0”，另一个记为逻辑“1”。
关键特性：
- 断电保持：中心原子能在常温、没有电场的情况下，稳定停留在此状态达100年以上。
- 与磁场无关：“铁电”这个名称源于其充电曲线与铁磁材料的迟滞环路相似，但实际上铁电材料不受磁场影响。
- 写入速度极快：FRAM存储器单元的实际写入时间少于50ns，比所有其它操作都要快。
1.3 FRAM的破坏性读取与恢复机制
FRAM有一个独特的“脾气”——每次读取后需要执行存储器恢复操作。
根据《FRAM存储恢复机制详解》文档的解释：
当检测电压施加到铁电电容器时，会根据原子位置产生不同的电流响应。读取“1”状态时，原子位移产生明显的电流尖峰；读取“0”状态时，几乎不产生可检测电流。但这一过程可能扰动原子的原始位置，因此需要在每次读取后施加合适的电场，将原子恢复到初始位置，保证数据不变。
这一机制在芯片内部自动完成，对用户透明。现代FRAM芯片通常还集成了ECC（错误校正码）单元，能在恢复过程中检测并纠正单比特错误。
二、FRAM在数据采集卡中的定位
2.1 三类存储的分工
根据《采集卡三种存储（Flash/FRAM/PSRAM）区别与联系详解》中的系统分析：
| 存储类型 | 核心作用 | 主要用途 | 特性关键词 |
|---|---|---|---|
| PSRAM | 高速实时缓存 | 采集数据的临时工作台 | 高速、易失、大容量 |
| FRAM | 关键参数非易失存储 | 频繁更新的配置和状态数据 | 非易失、近乎无限擦写、纳秒级写入 |
| Flash | 大容量历史数据与固件 | 长期数据记录与代码存储 | 大容量、低成本、有限擦写 |
FRAM在系统架构中的定位：
FRAM：频繁更新的关键参数存储
核心作用：作为采集卡的"参数保险箱"，存储需要频繁更新且不能丢失的关键数据。
2.2 为什么是FRAM而不是EEPROM？
在ZLinear产品中，FRAM直接替代了传统EEPROM的位置。原因如下：
| 对比项 | FRAM | EEPROM |
|---|---|---|
| 写入速度 | <50ns，总线速度写入，无需等待 | 5~10ms等待时间，需两步操作 |
| 擦写寿命 | >10¹²次（1万亿次） | 10万~100万次 |
| 写入功耗 | 极低（1.5V即可写入） | 高（需高压写操作） |
| 数据可靠性 | 前加载能量，避免“数据撕裂” | 写入周期内掉电可能部分写入 |
| 操作方式 | 单步操作（同读取） | 两步操作（写入+验证） |
《铁电随机存储器（FRAM）》笔记指出：FRAM特别适合用于数据采集、写入时间要求高的场合，而不会出现数据丢失。其可靠的存储能力和近乎无限次写入寿命，非常适合担当重要系统里的暂存记忆体，供各个子系统频繁读写。
三、产品实战：ZLinear采集卡的FRAM电路设计

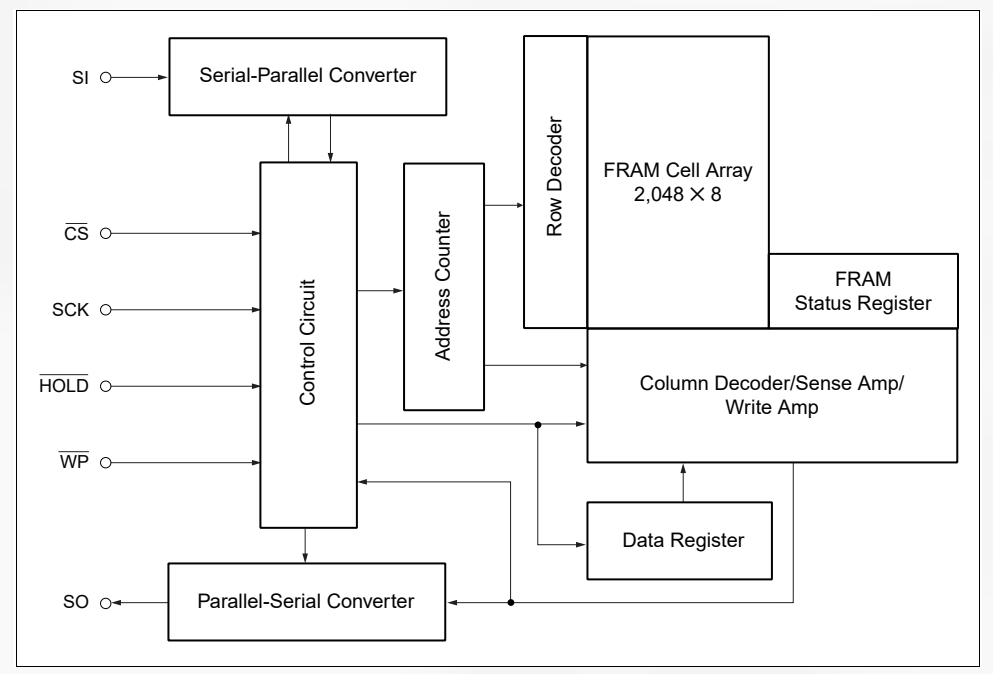

3.1 核心芯片：MB85RS16PNF-G-JNERE1
通过分析ZLinear系列产品的原理图和BOM清单，我们可以看到其选用的FRAM型号是 MB85RS16PNF-G-JNERE1（富士通半导体出品）。以下是这款芯片的核心特性：
| 参数 | 值 | 说明 |
|---|---|---|
| 型号 | MB85RS16PNF-G-JNERE1 | 富士通半导体 |
| 容量 | 16Kbit（2K × 8位） | 足够存储系统参数和校准系数 |
| 接口 | SPI（支持Mode 0和Mode 3） | 与主流MCU完美兼容 |
| 读写耐久性 | 10¹²次/字节 | 远超EEPROM，近乎无限次写入 |
| 数据保持 | 10年（+85°C） / 95年（+55°C） / >200年（+35°C） | 工业级数据保持能力 |
| 工作电压 | 2.7V ~ 3.6V | 兼容3.3V系统 |
| 工作频率 | 最高20MHz | SPI高速通信 |
| 工作温度 | -40°C ~ +85°C | 工业级宽温范围 |
| 封装 | 8-pin SOP（FPT-8P-M02） / 8-pin SON | 小体积，适合紧凑设计 |
3.2 引脚功能解析
根据MB85RS16的数据手册（DS501-00014-6v0-E），其引脚定义如下：
(TOP VIEW)
CS ── 1 8 ── VDD
SO ── 2 7 ── HOLD
WP ── 3 6 ── SCK
GND ── 4 5 ── SI
| 引脚编号 | 引脚名称 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | CS | 输入 | 片选。低电平选中芯片，高电平进入待机 |
| 2 | SO | 输出 | 串行数据输出，待机时呈高阻态 |
| 3 | WP | 输入 | 写保护。低电平时保护状态寄存器 |
| 4 | GND | 电源 | 地 |
| 5 | SI | 输入 | 串行数据输入 |
| 6 | SCK | 输入 | 串行时钟输入 |
| 7 | HOLD | 输入 | 保持输入。低电平时暂停通信 |
| 8 | VDD | 电源 | 电源（2.7V~3.6V） |
关键引脚设计要点：
-
WP（写保护）引脚：控制状态寄存器的写保护。在需要修改状态寄存器（如BP0/BP1块保护位）时，WP必须为高电平。如果不需要动态修改，建议上拉至VDD。
-
HOLD（保持）引脚：允许在不解除片选的情况下暂停通信。如果不使用此功能，建议上拉至VDD保持高电平。
-
CS片选：CS引脚内部有上拉电阻（典型33kΩ），但在高噪声环境下，建议外部加10kΩ上拉到VDD，增强抗干扰能力。
3.3 典型电路设计（参考DABL_G511原理图）
从DABL_G511的原理图和BOM清单中，我们可以还原FRAM的典型应用电路：
VCC_3V3
|
[C44] 100nF ← 去耦电容，紧贴芯片引脚
|
┌────┴────┐
│ U4 │
│MB85RS16 │
│ │
CS ────┤ 1 CS 8 ├─── VCC_3V3
│ │
SO ────┤ 2 SO 7 ├─── VCC_3V3（HOLD上拉）
│ │
WP ────┤ 3 WP 6 ├─── SCK
│ │
GND ───┤ 4 GND 5├─── SI
└────────┘
[10kΩ上拉到VCC_3V3]
└──── CS（增强噪声抗扰度）
与MCU的引脚映射：
根据DABL_G511的代码分析和原理图：
| FRAM引脚 | MCU引脚 | MCU功能 |
|---|---|---|
| CS | PD8 | GPIO（软件片选） |
| SO | PB14 | SPI2_MISO |
| SI | PB15 | SPI2_MOSI |
| SCK | PB13 | SPI2_SCK |
| WP | VCC_3V3（上拉） | - |
| HOLD | VCC_3V3（上拉） | - |
硬件设计要点：
-
去耦电容（C44）：100nF MLCC必须紧贴U4的VDD引脚（Pin 8），走线短而宽（≥10mil），确保高频去耦效果。这和MCU每个电源引脚需100nF去耦电容的原则一致。
-
WP和HOLD上拉：这两个引脚上拉到VCC_3V3，确保FRAM始终处于可写入状态，且通信不会被意外暂停。如果不接上拉，悬空的引脚可能因外部耦合噪声而误触发，导致写入失败或通信中断。
-
CS使用GPIO控制：与Flash和PSRAM一致，FRAM的片选也通过MCU的GPIO软件控制（PD8），而非SPI硬件的NSS。这是因为SPI2总线上还挂载了Flash等其他从设备，每个从设备需要独立的CS引脚。
-
信号线串联电阻：在DABL_G511的原理图中，SPI2的SCK和MOSI走线上串联了49.9Ω的阻尼电阻（R42-R47），用于抑制信号反射和过冲。虽然FRAM的最高频率为20MHz，但高速信号的信号完整性设计仍然重要。
3.4 在DABL7606/7689系列中的类似设计
在DABL7606（及其升级版DABL7689）中，FRAM同样是存储架构中不可或缺的一环。
根据DABL7606的代码分析和用户手册，其FRAM的具体型号也为MB85RS16（部分版本可能使用容量更大的MB85RS256等，但引脚兼容）。三级存储层次如下：
┌────────────────────────────────────────────────────────┐
│ 三级存储层次 (DABL7606) │
│ │
│ Level 1: SRAM (片内192KB) │
│ 用途: 高速波形捕获，微秒级时间戳 │
│ 特点: 掉电丢失, 速度最快 │
│ │
│ Level 2: FRAM (MB85RS16, 2KB) │
│ 用途: 系统参数/校准数据持久化 │
│ 特点: 非易失, 近乎无限次擦写, 字节寻址 │
│ │
│ Level 3: Flash (W25Q256, 32MB) │
│ 用途: 长时数据记录 (天/周/月级) │
│ 特点: 大容量, 扇区擦除 (4KB/扇区) │
└────────────────────────────────────────────────────────┘
四、FRAM的读写操作与代码解析
4.1 SPI操作指令集
MB85RS16支持标准的SPI指令集。根据其数据手册，主要指令如下：
| 指令名称 | 操作码 | 功能描述 |
|---|---|---|
| WREN | 0x06 | 写使能锁存（写入前必须发送） |
| WRDI | 0x04 | 写禁止 |
| RDSR | 0x05 | 读状态寄存器 |
| WRSR | 0x01 | 写状态寄存器 |
| READ | 0x03 | 读存储器数据 |
| WRITE | 0x02 | 写存储器数据 |
| RDID | 0x9F | 读设备ID |
WREN的重要性：FRAM的写入操作（WRITE或WRSR）前，必须先发送WREN指令将**WEL（写使能锁存）**置位。这是防止误写入的关键保护机制。
4.2 FRAM与Flash的关键区别——无需擦除
这是FRAM最核心的操作优势。从《DABL7689核心代码解析》中可以看到明确的对比：
Flash写入限制：
- Flash只能从1写到0，不能从0写到1
- 要把0变回1，必须擦除整个4KB扇区
- 擦除后整个扇区变为0xFF
FRAM写入特性：
FM25V05特点：无需页擦除，可直接覆盖写入（与Flash不同！）
写入速度极快（无擦除等待），适合频繁保存参数
这意味着对于FRAM，修改任意字节的内容只需两步：
- 发送WREN写使能
- 发送WRITE指令 + 地址 + 新数据
不需要像Flash那样先读取整个扇区到缓冲区、擦除扇区、再将整个扇区写回。这极大地简化了代码逻辑，也避免了因擦除失败导致的数据丢失风险。
4.3 读写驱动代码解析（DABL7606 & DABL7689）
从知识库中多份代码分析文档中，我们可以提取出FRAM的标准读写驱动。
写入操作（《7606代码分析》 - fram.c）：
/**
* FRAM写入流程 (带DMA加速)
*
* 时序要求:
* 1. 先发送WREN指令使能写操作
* 2. 等待≥80ns
* 3. 发送WRITEE + 2字节地址 + 数据
* 4. DMA传输数据块
* 5. 等待DMA完成
* 6. 发送WRDI禁用写操作
*/
void FramWrite(u8* data, u16 addr, u16 len)
{
// Step1: 写使能
FRAM_CS(0);
framTxBuf[0] = WREN;
HAL_SPI_Transmit(&hspi2, framTxBuf, 1, 100);
FRAM_CS(1);
fram_tick_delay(80); // ≥80ns延时
// Step2: 写数据 (地址 + 数据通过DMA传输)
FRAM_CS(0);
framTxBuf[0] = WRITEE;
framTxBuf[1] = (addr >> 8); // 地址高字节
framTxBuf[2] = addr & 0xFF; // 地址低字节
HAL_SPI_Transmit(&hspi2, framTxBuf, 3, 100); // 发送命令+地址
HAL_SPI_Transmit_DMA(&hspi2, data, len); // DMA传输数据
while(HAL_SPI_GetState(&hspi2) != HAL_SPI_STATE_READY){}; // 等待完成
FRAM_CS(1);
// Step3: 写禁止
FRAM_CS(0);
framTxBuf[0] = WRDI;
HAL_SPI_Transmit(&hspi2, framTxBuf, 1, 100);
FRAM_CS(1);
}
写入流程详解：
- 写使能（WREN）：发送WREN指令，将内部WEL锁存置位。
- 写入指令+地址：发送WRITE指令（0x02），后跟16位地址（高字节在前）。
- 数据写入：通过DMA自动传输数据块，无需CPU干预。
- 等待完成：等待DMA传输完毕。
- 写禁止（WRDI）：发送WRDI清除WEL锁存，防止后续误写入。
关于SPI2总线互锁：《DABL7689核心代码解析》和《7606代码分析》中都提到了一个关键设计：
// ====== FRAM_CS() — FRAM片选函数（含SPI2总线互锁） ======
void FRAM_CS(u8 __X)
{
if(__X == 0) // 要选中FRAM（拉低CS）
{
// 等待SRAM的CS为高电平（未选中）
// 防止FRAM和SRAM同时占用SPI2总线
while(!HAL_GPIO_ReadPin(SRAM_CS_GPIO_Port, SRAM_CS_Pin))
{
rt_thread_delay(1); // SRAM正在使用，等待1ms后重试
}
}
HAL_GPIO_WritePin(FRAM_CS_GPIO_Port, FRAM_CS_Pin, __X);
}
设计意图：在DABL7606中，SPI2总线同时挂载了FRAM和Flash（W25Q256）。虽然这两个芯片的CS引脚不同，但为了严格防止同时选中两个从机导致MISO总线冲突，驱动在拉低FRAM的CS前，会先检查Flash的CS是否为高电平（不选中）。如果Flash正在被访问，就主动等待。这种互斥设计是工业级产品的标准做法。
读取操作（DABL7689核心代码解析 - fram.c）：
// ====== FramRead() — FRAM多字节连续读取 ======
void FramRead(u8* rdData, u16 addr, u16 len)
{
uint8_t temM, temL;
temM = (uint8_t)((addr & 0xff00) >> 8); // 地址高8位
temL = (uint8_t)(addr & 0x00ff); // 地址低8位
FRAM_CS(0);
fram_SPI(READD); // 发送读命令
fram_SPI(temM); // 地址高字节
fram_SPI(temL); // 地址低字节
for(int x=0; x<len; x++)
{
temp = fram_SPI(0); // 发送0x00（dummy），接收1字节数据
pRdData[x] = temp;
}
FRAM_CS(1);
}
读取流程：
- 拉低CS，选中FRAM。
- 发送READ指令（0x03）。
- 发送16位起始地址。
- 连续发送dummy字节（0x00），同时接收FRAM返回的数据。地址自动递增，直到拉高CS终止。
4.4 上层参数管理示例（DABL7689 - nvmData.c）
在实际应用中，FRAM不仅存储简单的几个字节，而是存储一个完整的参数结构体。
从《DABL7689核心代码解析》中可以看到：
// ====== nvmData.c — 非易失参数管理 ======
framDatas _framDatas; // 全局FRAM数据结构体（所有设备参数）
// ====== nvm_data_init() — 非易失存储初始化 ======
void nvm_data_init(void)
{
W25QXX_Init(); // 初始化Flash（进入4字节地址模式）
rt_thread_delay(10);
fram_read_datas(); // 从FRAM读取所有参数到_framDatas
rt_thread_delay(10);
}
// ====== fram_write_datas() — 写FRAM ======
void fram_write_datas(void)
{
// 将_framDatas结构体整体写入FRAM
FramWrite((u8*)&_framDatas, FRAM_BASE_ADDR, FRAM_DATA_LENGTH);
}
// ====== fram_read_datas() — 读FRAM（含默认值初始化和参数校验） ======
void fram_read_datas(void)
{
// 从FRAM读取数据到_framDatas
FramRead((u8*)&_framDatas, FRAM_BASE_ADDR, FRAM_DATA_LENGTH);
// 首次启动检测
// FRAM是全新芯片时，firstBoot字段为0xFFFF（未编程状态）
// 不等于0xAA55说明是首次上电，需要写入默认值
if(_framDatas.firstBoot != 0xAA55)
{
// 初始化所有默认参数（ADC配置、DAC配置、PWM参数等）
_framDatas.softVersion = 0x0223; // 版本号
_framDatas._adcParam.adc_ch_Enable = 0xff; // 8通道全使能
_framDatas._adcParam.samplingRate = 100000; // 默认100kHz采样率
// ...
fram_write_datas(); // 写入FRAM
fram_read_datas(); // 回读验证
}
// 参数范围约束（防止非法值）
_framDatas._adcParam.samplingRate = clamp(1, 510000);
_framDatas.dacOutRate = clamp(1000, 10000);
}
设计哲学：
- 结构体整体读写：将所有设备参数封装为一个结构体（
framDatas），一次性读写，简化代码逻辑。 - 首次启动检测：通过FRAM中存储的
firstBoot标志（值为0xAA55）来判断是否为首次上电。如果是全新芯片（0xFFFF），则初始化默认参数并写入。 - 回读验证：写入后立即读取验证，确保数据正确持久化。
- 参数约束：从FRAM读出后，对关键参数进行范围约束，防止存储的非法值导致系统异常。这种“防御性编程”是工业级代码的重要特征。
五、FRAM的局限性：100亿次访问的“红线”
5.1 为什么FRAM也有寿命？
虽然FRAM的擦写寿命远超EEPROM和Flash（10¹²次 vs 10⁵~10⁶次），但它并非无限。根据《铁电随机存储器（FRAM）》笔记的警告：
FRAM产品具有RAM和ROM优点，读写速度快并可以像非易失性存储器一样使用。因铁电晶体的固有缺点，访问次数是有限的，超出限度，FRAM就不再具有非易失性。Ramtron给出的最大访问次数是100亿次（10¹⁰），但是并不是说在超过这个次数之后，FRAM就会报废，而是它仅仅没有了非易失性，但它仍可像普通RAM一样使用。
关键理解：
- 100亿次（10¹⁰）访问：这是Ramtron公司给出的保证FRAM仍具有非易失性的最大访问次数。对于富士通的MB85RS16，这一指标是10¹²次/字节（1万亿次），寿命更长。
- 超出后：FRAM不会立即报废，而是失去非易失性（掉电后数据不再保持），但仍可当作普通RAM使用。
- 实际影响：在ZLinear的数据采集卡中，FRAM主要用于存储系统参数（校准系数、网络配置等），这些参数的修改频率通常很低（甚至只有出厂时写入一次）。因此，10¹²次的寿命在设备生命周期内完全不可能用完，无需担心。
5.2 FRAM无法替代DRAM
文档还明确指出：
DRAM适用于密度和价格比速度更重要的场合……DRAM的作用与成本是FRAM无法比拟的。事实证明，DRAM不是FRAM所能取代的。
因此，在设计存储架构时，应将FRAM定位为EEPROM的增强替代品，而非DRAM或大容量Flash的替代品。
六、FRAM vs EEPROM vs Flash：选型对比
| 对比维度 | FRAM（MB85RS16） | EEPROM（典型24Cxx） | Flash（W25Q256） |
|---|---|---|---|
| 写入速度 | <50ns（总线速度） | 5~10ms（等待时间） | 写页~0.5ms |
| 写入前擦除 | 不需要 | 不需要（按字节擦写） | 必须先擦除扇区（4KB） |
| 擦写寿命 | 10¹²次（1万亿次） | 10万~100万次 | 10万次（SLC） |
| 数据保持 | 10年（+85°C）/ >200年（+35°C） | 约40年 | 20年 |
| 写入功耗 | 极低（1.5V即可） | 高（需高压，约12V） | 中 |
| 随机访问 | 字节级 | 字节级 | 字节级（读）/ 页级（写） |
| 典型容量 | 16Kbit~4Mbit | 1Kbit~256Kbit | 16MB~64MB |
| 成本（每bit） | 高 | 中 | 极低 |
| 典型定位 | 高速、频繁改写、关键参数 | 低频参数存储 | 大容量数据和固件 |
七、FRAM在数据采集卡中的典型应用场景
7.1 系统参数持久化（最核心用途）
在ZLinear的DABL_G511、DABL7606等采集卡中，FRAM存储以下关键数据：
| 参数类别 | 具体参数 | 修改频率 |
|---|---|---|
| 校准系数 | ADC偏移/增益校准值、DAC输出校准值 | 出厂校准写入，后续不修改 |
| 通信配置 | IP地址、子网掩码、Modbus从站ID、波特率 | 用户配置时修改（低频） |
| 设备状态 | 开机次数、运行总时长、上一次错误代码 | 每次开关机或错误时写入（中频） |
| 离线记录参数 | 采样率、通道使能、触发模式配置 | 用户修改时写入（低频） |
| 用户自定义参数 | 传感器量程、报警阈值等 | 视应用而定 |
7.2 编码器位置缓存（实时缓存要求）
DABL_G511具备编码器输入功能，而FRAM被用于实时缓存编码器的当前位置值。
文档描述：
FRAM铁电存储器提供非易失性数据存储能力，可以实时缓存编码器、工作状态、设备参数等数据，无需考虑读写寿命。
例如，在工业位置控制中，编码器的位置值可能每秒更新数千次。使用FRAM可以做到：
- 每次位置变化都立即写入：得益于纳秒级写入速度，不会有性能瓶颈。
- 断电后立即恢复：设备重启后，可以从FRAM中直接读取最后一次保存的位置，无需回零操作。
7.3 运行日志记录
对于需要记录设备运行历史的应用，FRAM可以存储一个小型的日志循环缓冲区。每次事件发生时，在FRAM中追加一条记录。由于FRAM的写入速度极快，日志记录几乎不影响主系统性能；且近乎无限的擦写寿命，使日志可以不分页地连续写入，简化了管理逻辑。
八、FRAM电路设计的“黄金法则”
结合产品实战和技术资料，我们总结出以下设计要点：
1. 去耦电容不可省
FRAM虽然功耗不高，但其读写操作时会有瞬态电流跳变。100nF MLCC去耦电容必须紧贴VDD引脚，走线短而粗，确保供电稳定。
2. WP和HOLD引脚要妥善处理
- WP：上拉到VCC（高电平），确保FRAM始终可写入。如果系统需要防止意外修改（如固件升级场景），可以在写操作前临时拉低WP。
- HOLD：上拉到VCC（高电平），确保通信不会被意外暂停。
3. CS片选管理（多设备互斥）
当SPI总线上挂载多个从设备（如Flash和FRAM）时，必须做到：
- 任一时刻只有一个从机的CS为低电平。
- 片选切换时，等待当前从机传输完毕再选中下一个。
- 在驱动代码中实现CS互斥检测（参考上述FRAM_CS函数的实现）。
4. 写使能/写禁止不能遗漏
FRAM的写入操作前必须发送WREN，写入完成后必须发送WRDI。这是防止误写入的基本保障。在DABL7606的代码中，这一流程严格遵循。
5. 首次上电检测与默认值初始化
在设备首次上电时，FRAM中存储的数据是随机的（未编程状态为0xFFFF）。因此，必须在代码中包含首次启动检测逻辑，当检测到特定标志（如0xAA55）不存在时，执行默认参数初始化。参考上述nvmData.c的实现。
6. 读写校验（回读验证）
FRAM虽然是可靠的非易失性存储器，但在工业环境中，任何看似“无懈可击”的电路都应加上校验机制。ZLinear的做法是：写入参数后，立即读取并与写入数据对比，确保持久化成功。如果校验失败，可以尝试重写或指示错误状态。
九、总结
FRAM，这个兼具RAM的速度和ROM的非易失性的“混血儿”，在工业数据采集卡中扮演着“参数保险箱”的关键角色。它用纳秒级的写入速度和1万亿次的擦写寿命，完美解决了EEPROM写入慢、Flash需擦除的痛点。
通过拆解 ZLinear系列数据采集卡 的FRAM电路设计，我们可以看到：
- 选型精准：MB85RS16的16Kbit容量、SPI接口、工业级宽温和超高耐久性，精准对齐系统参数存储需求。
- 硬件设计扎实：WP/HOLD引脚上拉、去耦电容紧贴芯片、CS互斥机制、信号线阻尼电阻——每个细节都为可靠性加分。
- 代码稳健可靠：WREN-WRITE-WRDI的标准写入流程、首次启动检测、回读校验、参数范围约束——防御性编程的典范。
- 系统定位清晰：FRAM不试图替代DRAM或大容量Flash，而是专注于“频繁更新的关键参数”这个细分场景，与PSRAM和Flash形成完整的存储体系。
最后，我想引用《铁电随机存储器（FRAM）》笔记中的一句话作为结尾：
建议在选用FRAM时评估其100亿次访问后的非易失性变化风险，并根据速度、功耗、可靠性需求匹配适用场景。
理解FRAM的“能与不能”，才能在设计中将它的潜力发挥到极致。
我是 ZLinear 开源电子，一个专注于工业数据采集卡研发、生产与销售的专业团队。我们致力于从芯片级到系统级拆解硬核技术，分享一线工程经验。如果这篇内容对你有帮助，欢迎点赞、收藏、关注三连支持！我们下期继续拆解工业数据采集的硬核干货～
免费领 150 小时云算力，进群参与显卡、AI PC 幸运抽奖
更多推荐
6
0- 0
已为社区贡献4条内容
所有评论(0)
