物联网-电总协议（EMP）

■ 电总底层协议（EMP）
■ UPS和NR-modebus地址对应关系
■ UPS原始数据
■ 测试数据（验证版本）
■ 后面优化后的数据

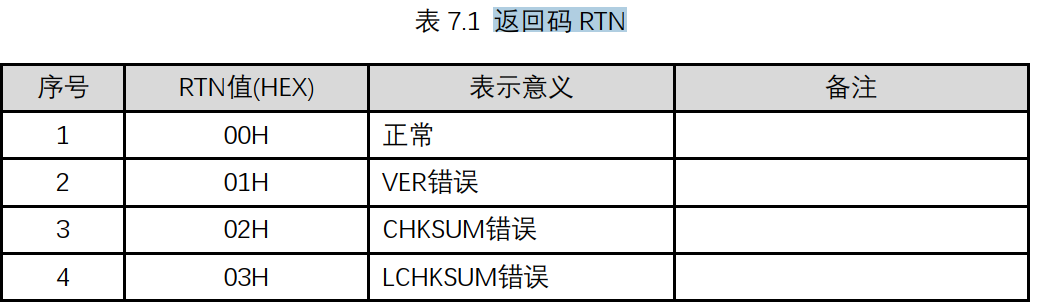

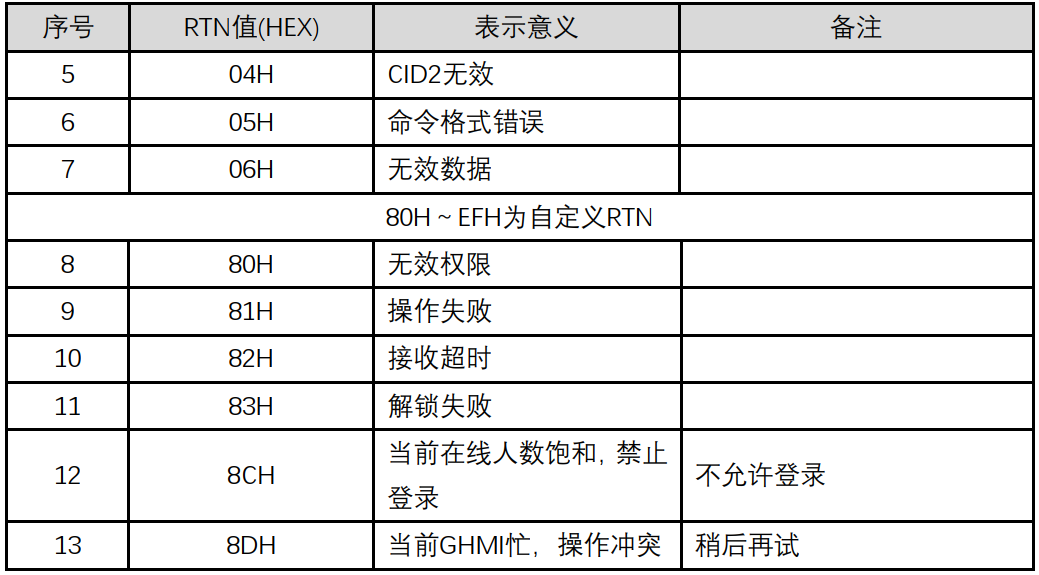

■ 错误返回码RTN
■ 代码实现
■ 问题点

■ 电总底层协议（EMP）

编号	描述
1	电总协议（Electricity Master Protocol，EMP）是一种用于电力系统中设备间数据交换的通信协议。该协议旨在实现不同厂商电力设备之间的互操作性，提高电力系统的自动化和智能化水平。本文档详细描述了电总协议通讯包的格式和内容，以便开发者在设计和实施基于EMP的系统时参考。
2	异步串行协议 UART。缺省为 9600bps。传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验。
3	采用主从通信方式。
4
5
6
7	信息分两种类型：（1）由主机发出到从机的命令信息（简称命令信息）（2）由从机返回到主机的响应信息（简称响应信息）

■ 01. 信息类型

信息分两种类型：
（1）由主机发出到从机的命令信息（简称命令信息）
（2）由从机返回到主机的响应信息（简称响应信息）

■ 02. 电总协议格式

在这里插入图片描述

序号	字段	字节数	说明	说明2
1	SOI （`0x7E`）	1	帧起始标志，固定为十六进制 `7EH`
2	VER	1	协议版本号
3	ADR	1	设备地址
4	CID1	1	控制字1
5	CID2	1	控制字2
6	LENGTH	2	数据长度（LENID + LCHKSUM）	LENGTH 数据格式: `LENGTH`共2个字节，由 LENID 和 LCHKSUM 组成， `LENID`表示INFO项的ASCII码字节数，当LENID = 0时，INFO为空，即无该项。 LENGTH传输中先传高字节，再传低字节，分四个ASCII码传送。 `LCHKSUM` 校验码的计算： D11D10D9D8 + D7D6D5D4 + D3D2D1D0，求和后模16余数取反加1。例：INFO项的ASCII码字节数为18，即 `LENID` = 0000 0001 0010B = 18。 `LCHKSUM`: D11D10D9D8 + D7D6D5D4 + D3D2D1D0 = 0000B + 0001B + 0010B = 0011B，模16余数为 0011B，0011B取反加1 就是1101B，即 `LCHKSUM` 为1101B。可得： `LENGTH` 为1101 0000 0001 0010B，即D012H。
7	INFO	X	数据信息区，长度由LENGTH决定（可为空）	两个字节的整型数据传送顺序为先高字节后低字节。
8	CHKSUM	2	整个报文的校验和	CHKSUM的计算是除SOI、EOI和CHKSUM外，其他字符按ASCII码值累加求和，所得结果模65536余数取反加1。
9	EOI （`0xOD`）	1	帧结束标志，固定为十六进制 `0DH`

■ 03. 基本数据格式

基本格式中的各项 除SOI和EOI是以（ SOI = 7EH，EOI = 0DH）十六进制传输外，其余各项都是以ASCII码的方式传输， 每个字节用两个ASCII码表示，即高四位一个ASCII码表示，低四位用一个ASCII码表示。
例：CID2（控制字2 ） = 4BH，传送时顺序发送34H，42H。

■ 04. LENGTH 数据格式

在这里插入图片描述

■ 05. CHKSUM（校验和）

CHKSUM的计算是 除SOI、EOI和CHKSUM外 ，其他字符按ASCII码值累加求和，所得结果模65536余数取反加1。
在这里插入图片描述

■ 06. INFO 数据格式

在这里插入图片描述

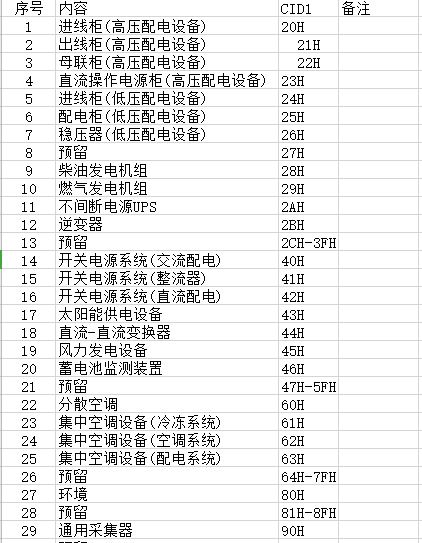

■ 07. CID1

在这里插入图片描述

■ 08. CID2（UPS系统编码表）

在这里插入图片描述

■ 09. DATAINFO

其 DATAINFO 字段首先为一标示字节 DATAFLAG，标示字节描述如下：

■ 001. DATAFLAG

在这里插入图片描述

■ 002. 通信的建立

1. 发送设备查询命令，监控收到查询命令后，返回设备地址。
2. 代码用新的地址区读取操作访问数据，

■ UPS和NR-modebus地址对应关系

uint16_t elecEmm[][2] =
{
	{40500,0x44}, //获取告警状态 44H   LENID = 00H
	{41000,0x43}, //获取开关输入状态 43H
	{41500,0xE7}, //获取电池系统模拟量量化数据 E7H
	{42000,0xE3}, //获取并机系统模拟量量化数据 E3H
	{42500,0xE2}, //获取输出与负载模拟量量化数据 E2H
	{43000,0xE1}, //获取输入与旁路模拟量量化数据 E1H
	{43500,0x41}, //获取系统模拟量量化数据 41H

//	{44000,0x4F}, //获取协议版本号 4FH
//	{44500,0x50}, //获取设备地址 50H
//	{45000,0x51}, //获取设备厂家信息 51H
	{49999,0x00}  //无
};

41000对应的地址	读取寄存器长度	描述	限制长度0xFF
40500	2	获取告警状态 44H	数据位置限制在500内
41000	2	获取开关输入状态 43H	数据位置限制在500内
41500	2	获取电池系统模拟量量化数据 E7H	数据位置限制在500内
42000	2	获取并机系统模拟量量化数据 E3H	数据位置限制在500内
42500	2	获取输出与负载模拟量量化数据 E2H	数据位置限制在500内
43000	2	获取输入与旁路模拟量量化数据 E1H	数据位置限制在500内
43500	2	获取系统模拟量量化数据 41H	数据位置限制在0xFF内

■ UPS原始数据

UPS原始数据

■ 测试数据（验证版本）

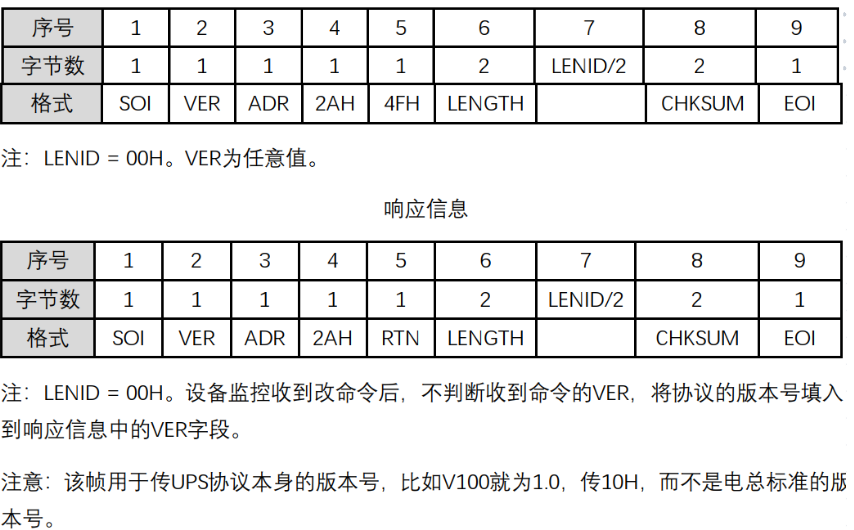

■ 01. 获取协议版本号 4FH

在这里插入图片描述

[2026-06-24 14:09:58.757]# RECV ASCII>
~22012A4F0000FD8E

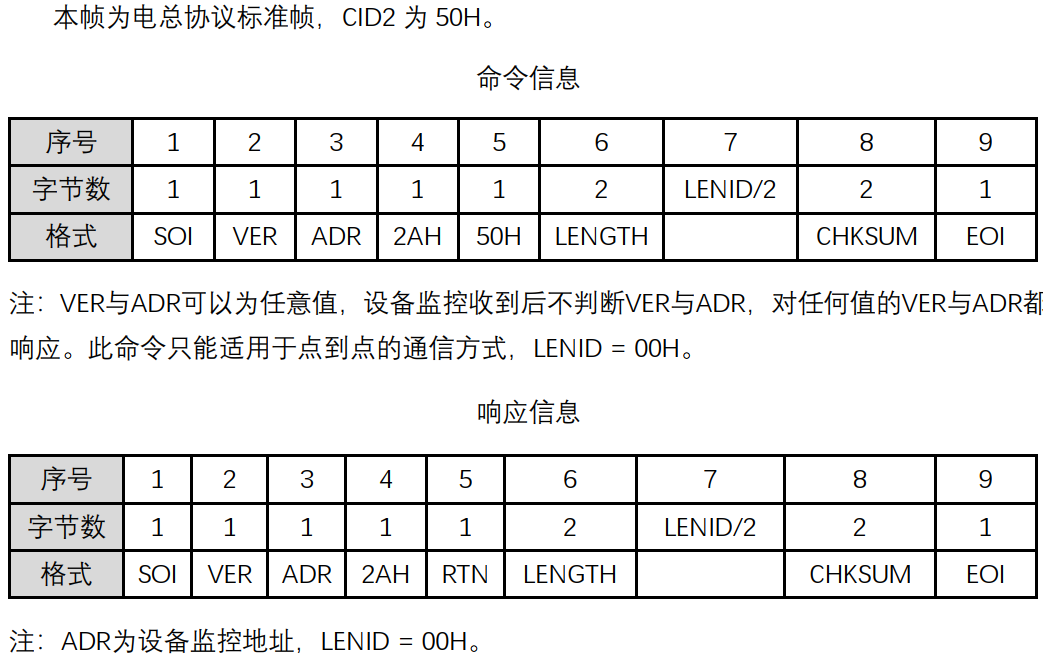

■ 02. 获取设备地址 50H

在这里插入图片描述

[2026-06-24 14:10:09.368]# RECV ASCII>
~22012A500000FDA3

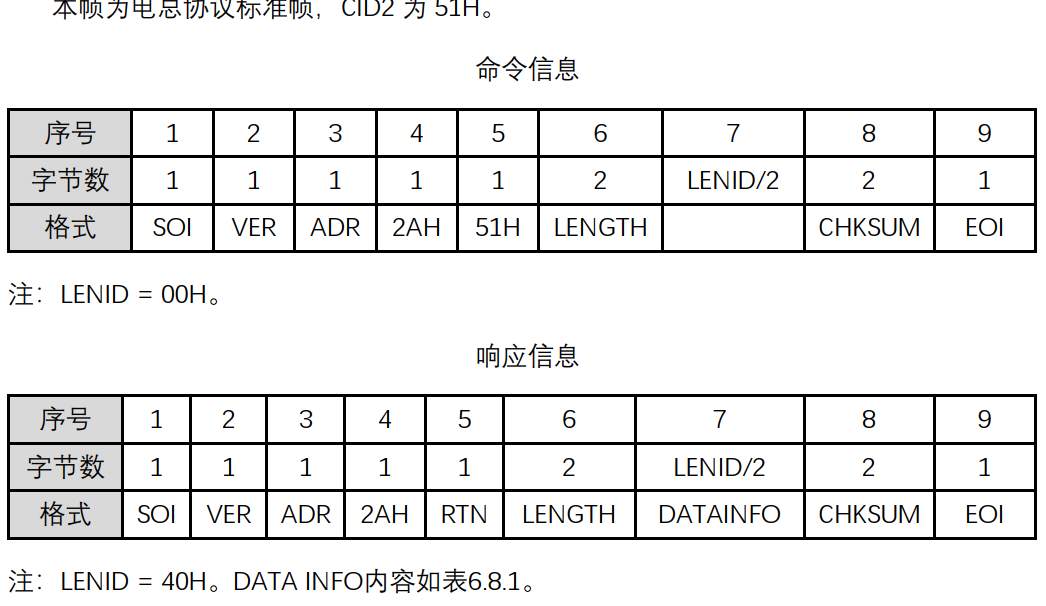

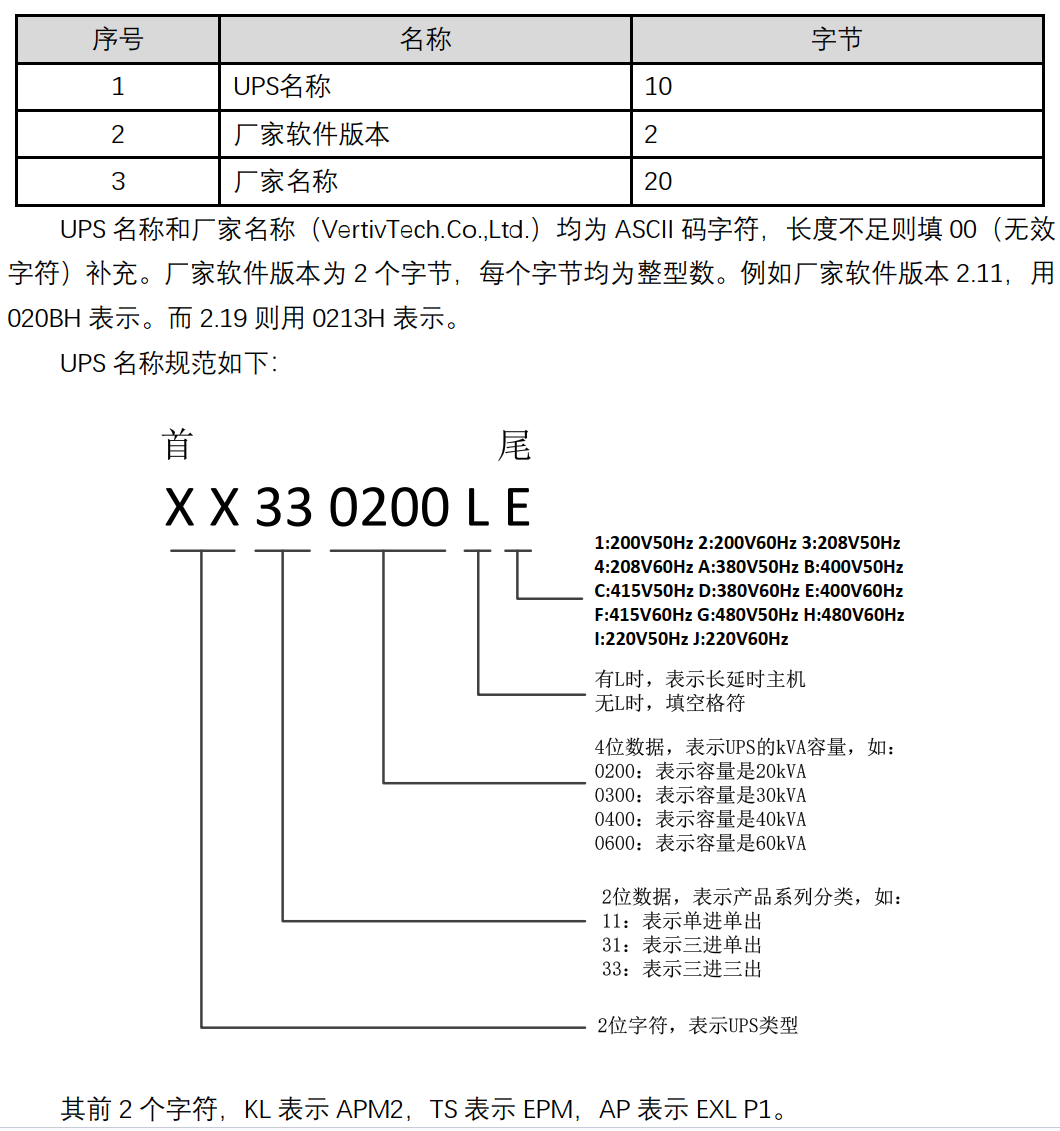

■ 03. 获取设备厂家信息 51H

在这里插入图片描述

[2026-06-24 14:10:18.711]# RECV ASCII>
~22012A510000FDA2

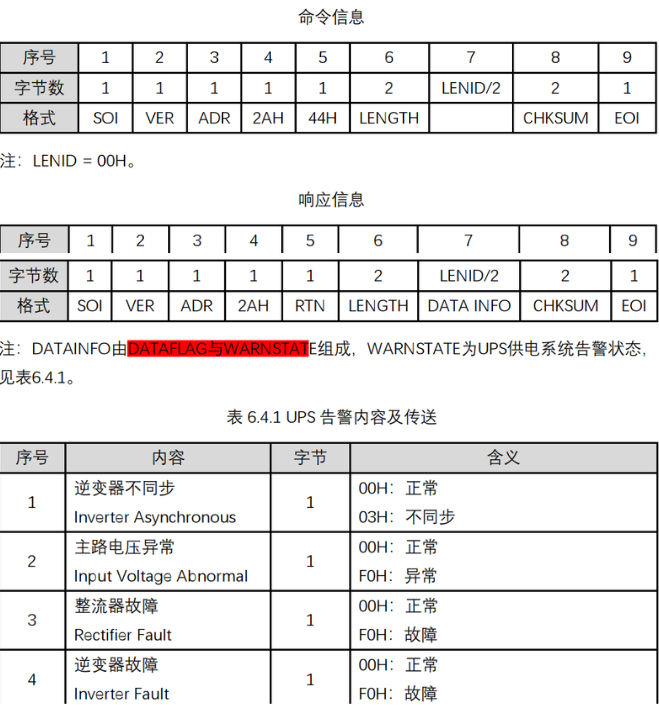

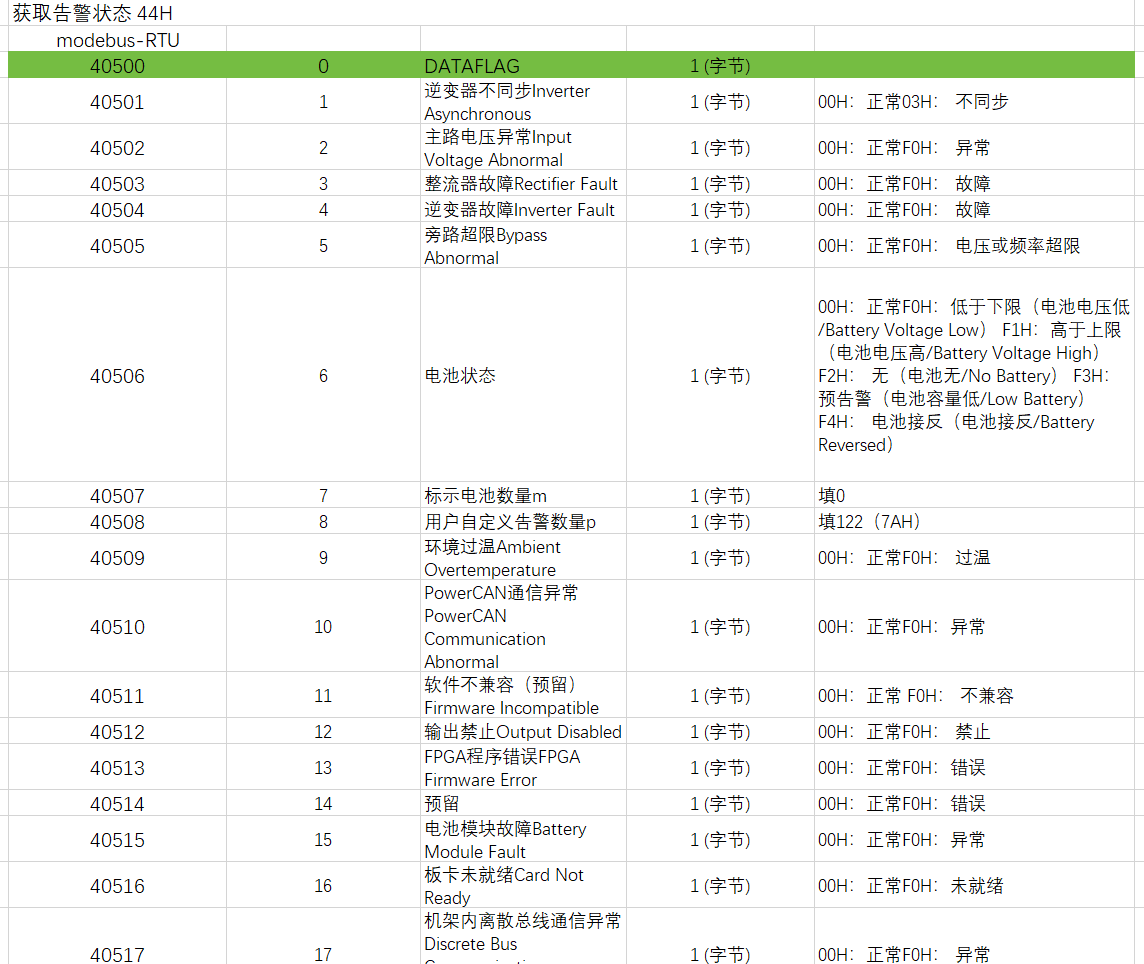

■ 04. 获取告警状态 44H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0x44

[2026-06-17 21:50:34.884][发送]: 7e 32 32 30 31 32 41 34 34 30 30 30 30 46 44 41 30 0d (~22012A440000FDA0 )
[2026-06-17 21:50:35.211][接收]: 7e 32 32 30 31 32 41 30 30 39 31 30 36 30 33 30 30 30 30 30 30 30 30 30 30 30 30 30 30 37 41 30 30 30 30 20 20 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 30 30 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 43 44 33 44 0d (~22012A00910603000000000000007A00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000CD3D )


7e     //SOI
32 32  //VER
30 31  //ADR
32 41  //2A
30 30  //RTN
39 31 30 36 //LINGTH  0x9106  == 0x106 = 262
------------------DETA INFO
30 33  //03
30 30  //00    逆变器不同步  00H：正常
30 30  //00    主路电压异常  00H：正常
30 30
30 30
30 30
30 30
30 30  //
37 41  //7A    用户自定义告警数量p 填122（7AH）
30 30 30 30 20 20 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 30 30 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 43 44 33 44 0d

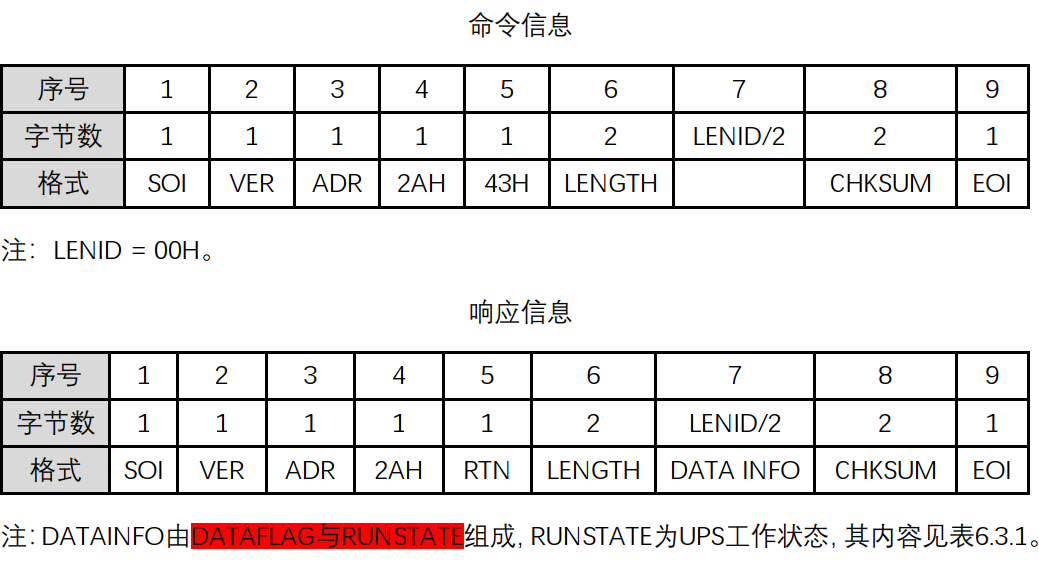

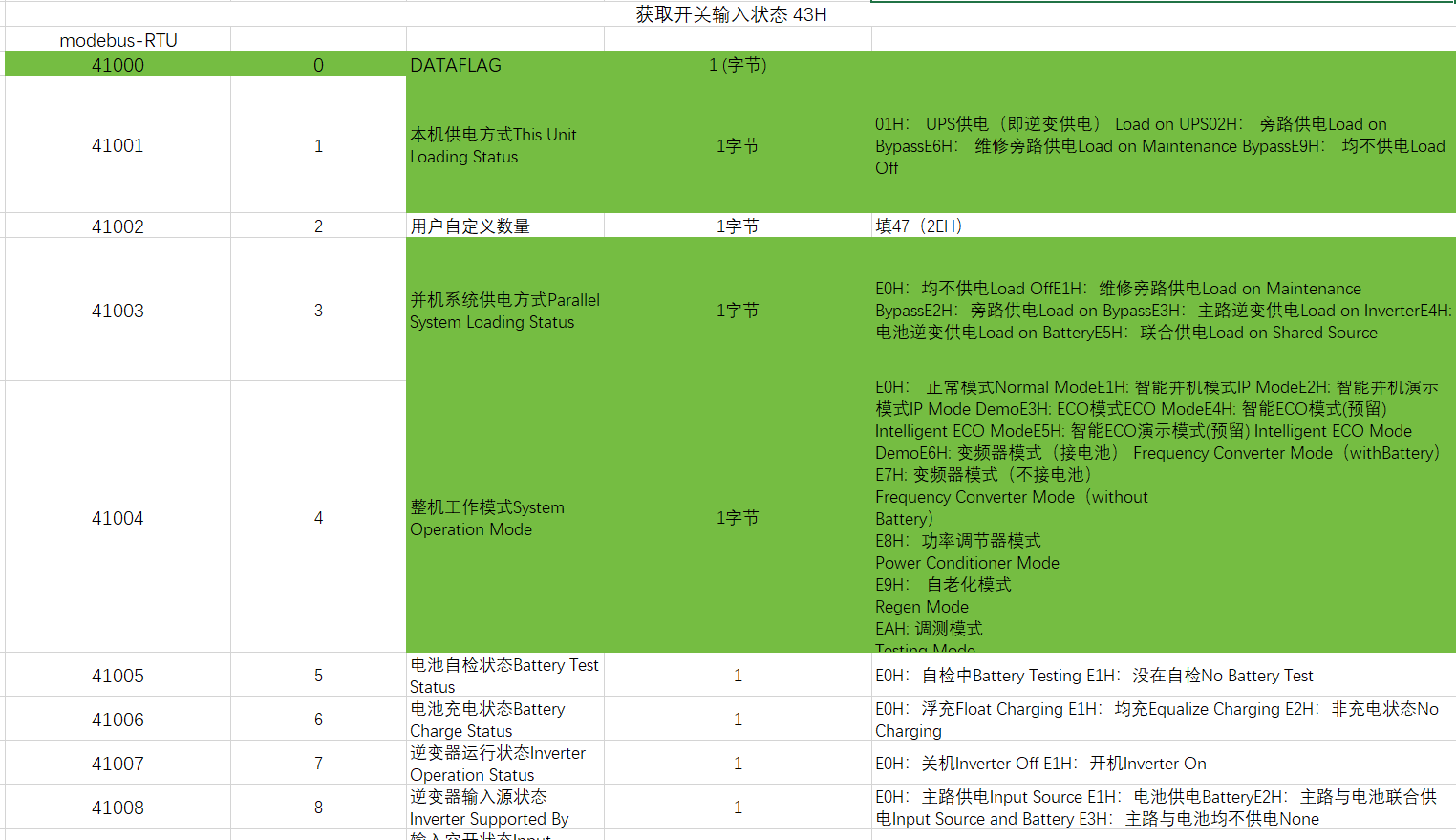

■ 05. 获取开关输入状态 43H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0x43--

[2026-06-17 21:48:22.022][发送]: 7e 32 32 30 31 32 41 34 33 30 30 30 30 46 44 41 31 0d (~22012A430000FDA1 )
[2026-06-17 21:48:22.254][接收]: 7e 32 32 30 31 32 41 30 30 38 30 36 32 30 33 30 32 32 45 45 32 45 30 45 31 45 32 45 30 45 30 45 31 45 30 45 31 45 31 45 30 45 31 45 31 45 30 45 30 45 30 45 30 45 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 46 46 30 33 36 30 45 30 45 31 45 30 45 30 45 30 45 31 45 30 20 20 20 20 30 30 35 35 35 35 30 35 30 30 30 30 35 34 45 38 45 43 0d (~22012A00806203022EE2E0E1E2E0E0E1E0E1E1E0E1E1E0E0E0E0E0000000000000000000FF0360E0E1E0E0E0E1E0 00555505000054E8EC )

7e    //SOI
32 32 //VER
30 31 //ADR
32 41 //2A
30 30 //RTN
38 30 36 32  //80 62
------------------DETA INFO
30 33  //03 DATAFLAGE
30 32  //02 02H： 旁路供电
32 45  //2E 用户自定义数量 填47（2EH）
45 32  //E2 E2H：旁路供电
45 30 45 31 45 32 45 30 45 30 45 31 45 30 45 31 45 31 45 30 45 31 45 31 45 30 45 30 45 30 45 30 45 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 46 46 30 33 36 30 45 30 45 31 45 30 45 30 45 30 45 31 45 30 20 20 20 20 30 30 35 35 35 35 30 35 30 30 30 30 35 34 45 38 45 43 0d

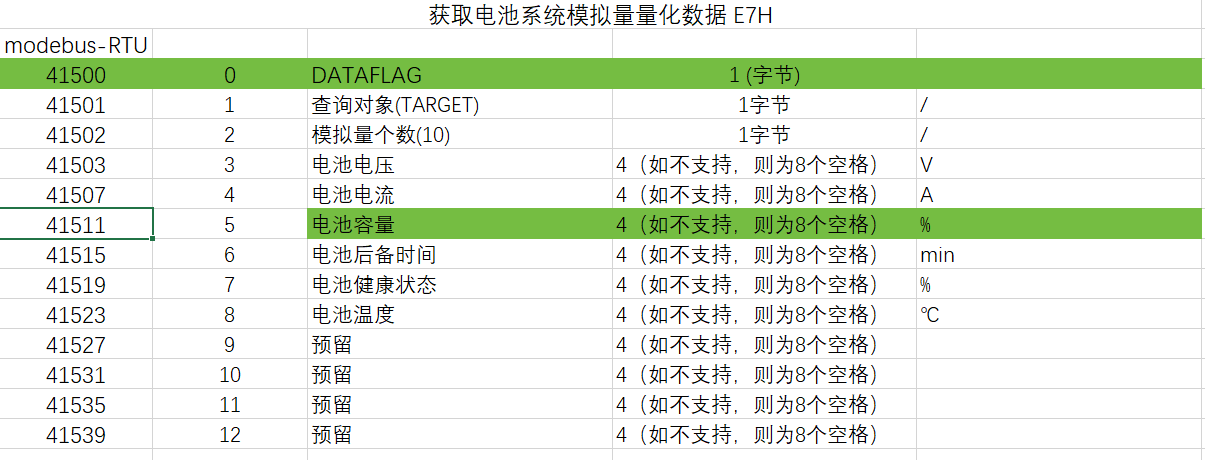

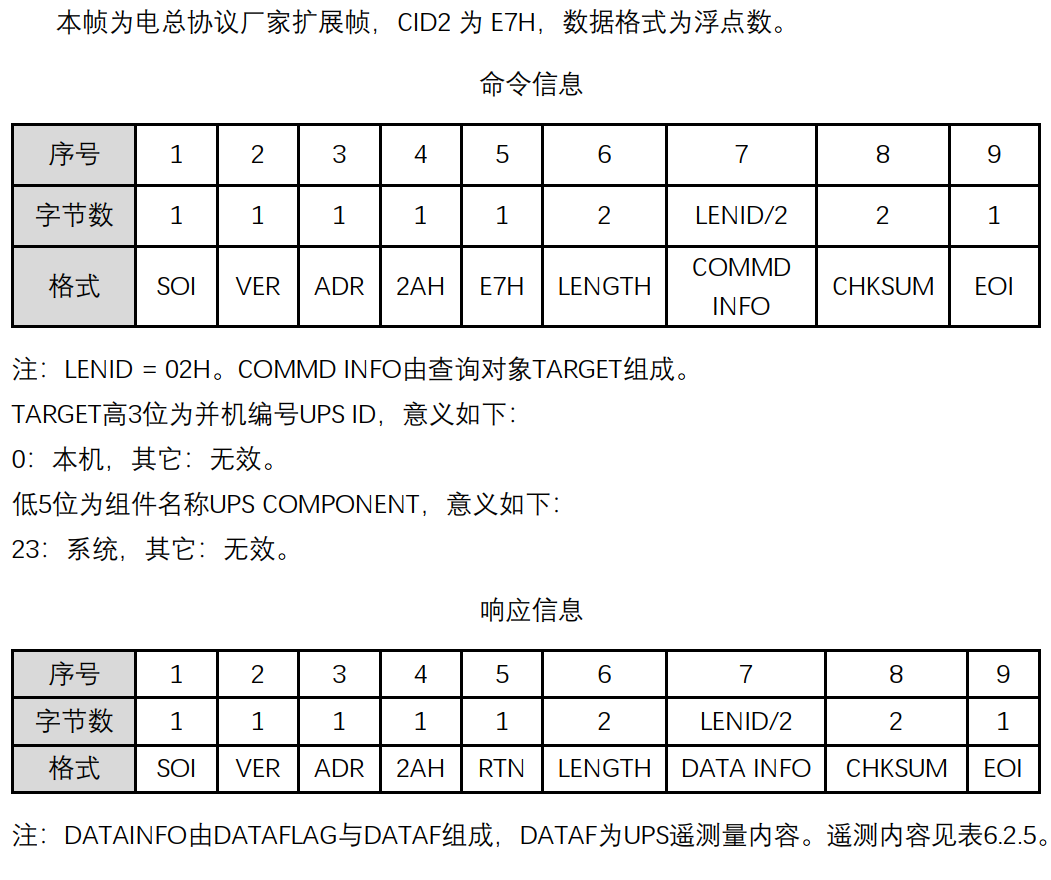

■ 06. 获取电池系统模拟量量化数据 E7H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0xE7 00

[2026-06-17 22:46:19.053][发送]: 7e 32 32 30 31 32 41 45 37 45 30 30 32 30 30 46 44 31 35 0d (~22012AE7E00200FD15 )
[2026-06-17 22:46:19.249][接收]: 7e 32 32 30 31 32 41 30 30 35 30 35 36 30 32 30 30 30 41 30 30 43 30 31 46 34 34 30 30 30 30 30 30 38 30 30 30 30 30 43 38 34 32 36 36 36 36 34 39 34 33 30 30 30 30 30 30 30 30 30 30 30 30 43 43 34 31 30 30 43 30 39 46 34 33 30 30 30 30 30 30 38 30 30 30 43 30 39 46 34 33 30 30 30 30 30 30 38 30 45 43 33 31 0d (~22012A00505602000A00C01F44000000800000C84266664943000000000000CC4100C09F430000008000C09F4300000080EC31 )


7e   //
32 32
30 31
32 41
30 30
35 30 35 36  //LINGTH
------------------DETA INFO
30 32  //02 DATAFLAG
30 30  //00 查询对象(TARGET)
30 41  //0A 模拟量个数(10)
30 30 43 30 31 46 34 34 //00C01F44  441FC000=639 电池电压V
30 30 30 30 30 30 38 30 //00000080  80000000=-5.877471754111438e-39 电池电流A
30 30 30 30 43 38 34 32 //0000C842  42C80000=100 电池容量%
36 36 36 36 34 39 34 33 //66664943  43496666=201.39999389648438 电池后备时间min
30 30 30 30 30 30 30 30 //00000000  00000000=00000000 电池健康状态%
30 30 30 30 43 43 34 31 //0000CC41  41CC0000=25.5 电池温度℃
30 30 43 30 39 46 34 33 //预留
30 30 30 30 30 30 38 30 //预留
30 30 43 30 39 46 34 33 //预留
30 30 30 30 30 30 38 30 //预留
45 43 33 31  //SUM
0d //

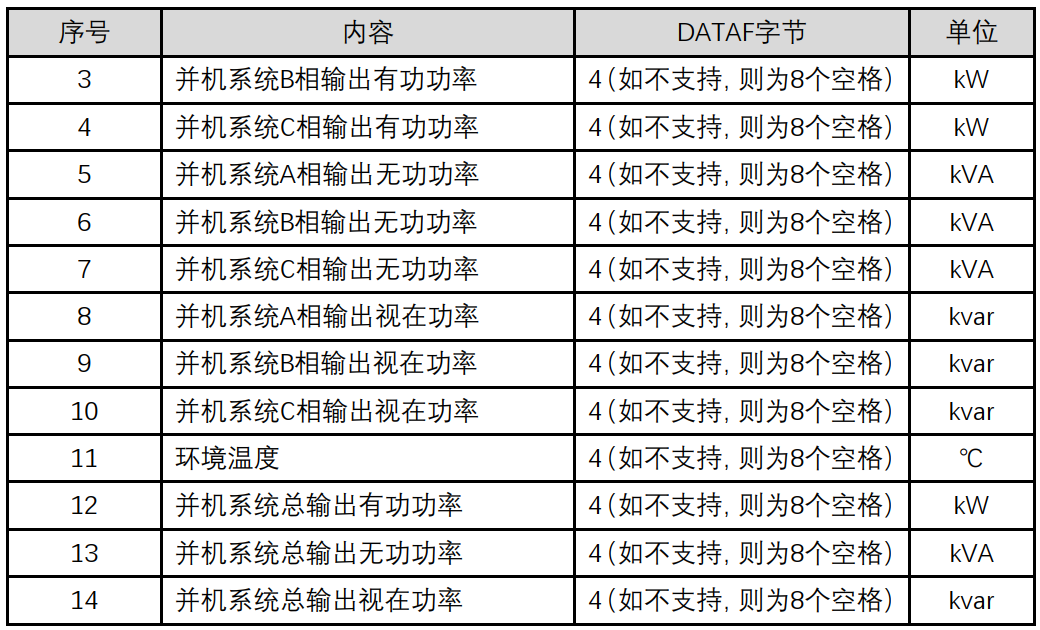

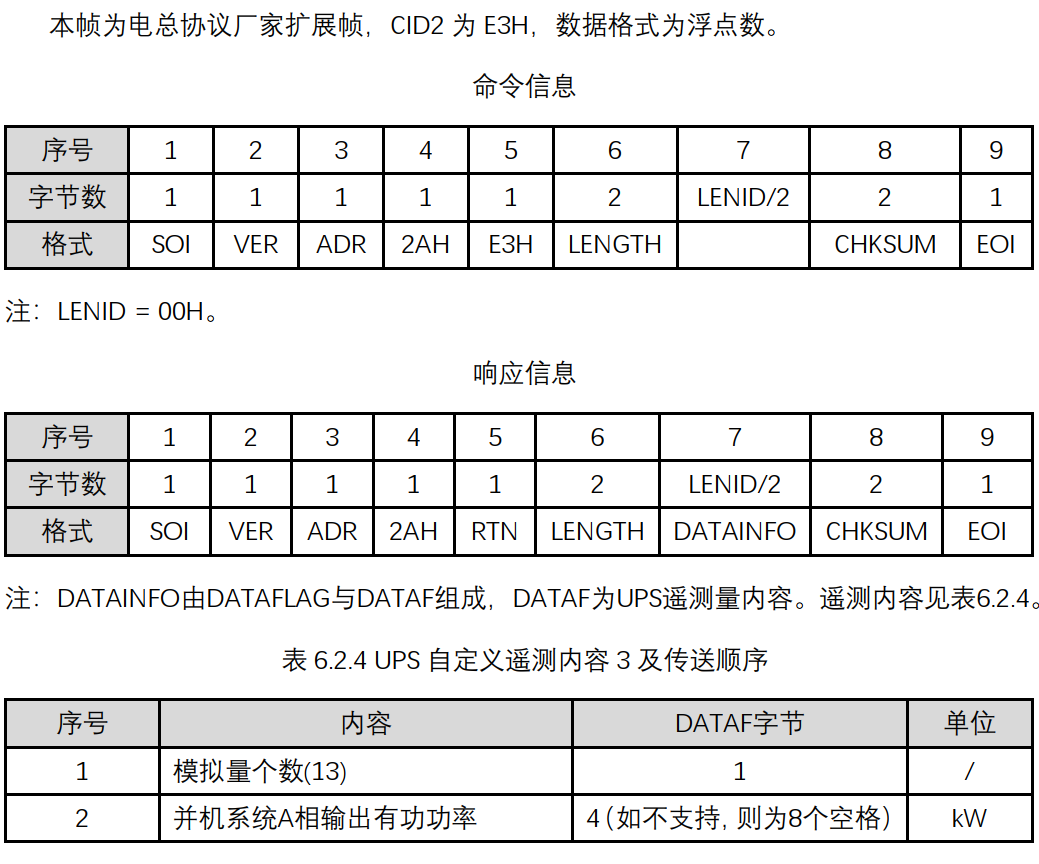

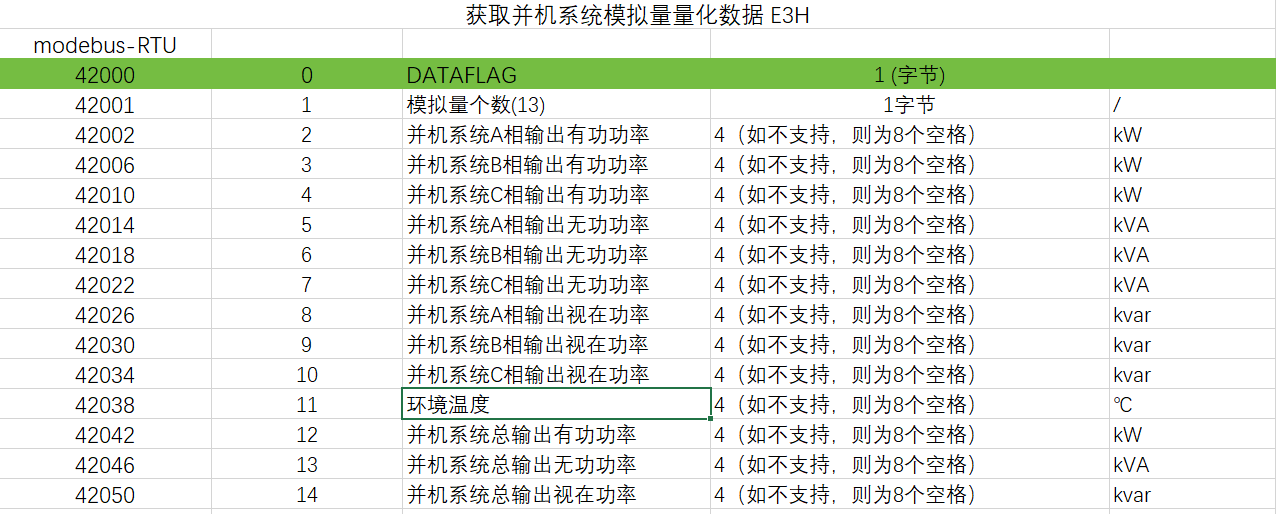

■ 07. 获取并机系统模拟量量化数据 E3H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0xE3 --

[2026-06-17 21:40:19.175][发送]: 7e 32 32 30 31 32 41 45 33 30 30 30 30 46 44 39 30 0d (~22012AE30000FD90 )
[2026-06-17 21:40:19.406][接收]: 7e 32 32 30 31 32 41 30 30 37 30 35 34 31 33 30 41 39 41 39 39 39 39 33 45 43 44 43 43 43 43 33 44 30 30 30 30 38 30 33 46 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 39 41 39 39 39 39 33 45 43 44 43 43 43 43 33 44 30 30 30 30 38 30 33 46 33 33 33 33 42 46 34 31 45 42 38 38 0d (~22012A007054130A9A99993ECDCCCC3D0000803F0000000000000000000000009A99993ECDCCCC3D0000803F3333BF41EB88 )


7e
32 32
30 31
32 41
30 30
37 30 35 34 //LINGTH
------------------DETA INFO
31 33  //13 DATAFLAG
30 41  //0A 模拟量个数(13)
39 41 39 39 39 39 33 45 //9A99993E  3E99999A =0.30000001192092896 并机系统A相输出有功功率 4字节KW
43 44 43 43 43 43 33 44 //CDCCCC3D  3DCCCCCD =0.10000000149011612 并机系统B相输出有功功率 4字节KW
30 30 30 30 38 30 33 46 //0000803F  3F800000 = 1                  并机系统C相输出有功功率 4字节KW
30 30 30 30 30 30 30 30 //并机系统A相输出无功功率 kVA
30 30 30 30 30 30 30 30 //并机系统B相输出无功功率 kVA
30 30 30 30 30 30 30 30 //并机系统c相输出无功功率 kVA
39 41 39 39 39 39 33 45 //9A99993E  3E99999A =0.30000001192092896 并机系统A相输出视在功率 Kvar
43 44 43 43 43 43 33 44 //CDCCCC3D  3DCCCCCD =0.10000000149011612 并机系统B相输出视在功率 Kvar
30 30 30 30 38 30 33 46 //0000803F  3F800000 = 1                  并机系统C相输出视在功率 Kvar
33 33 33 33 42 46 34 31 //环境温度 度
------------------SUM
45 42 38 38
0d

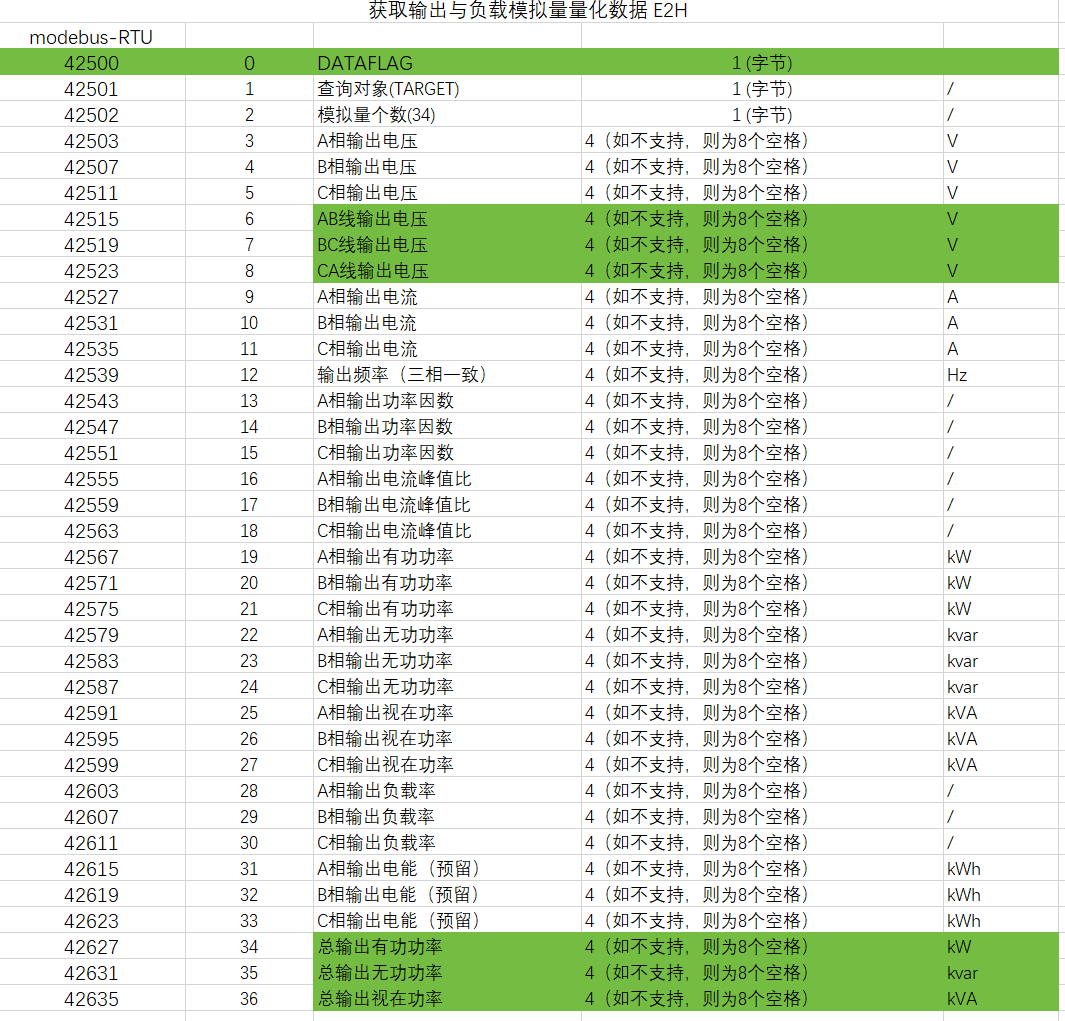

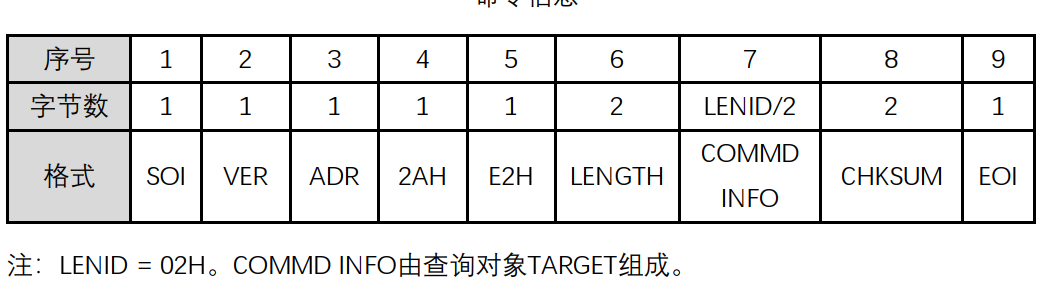

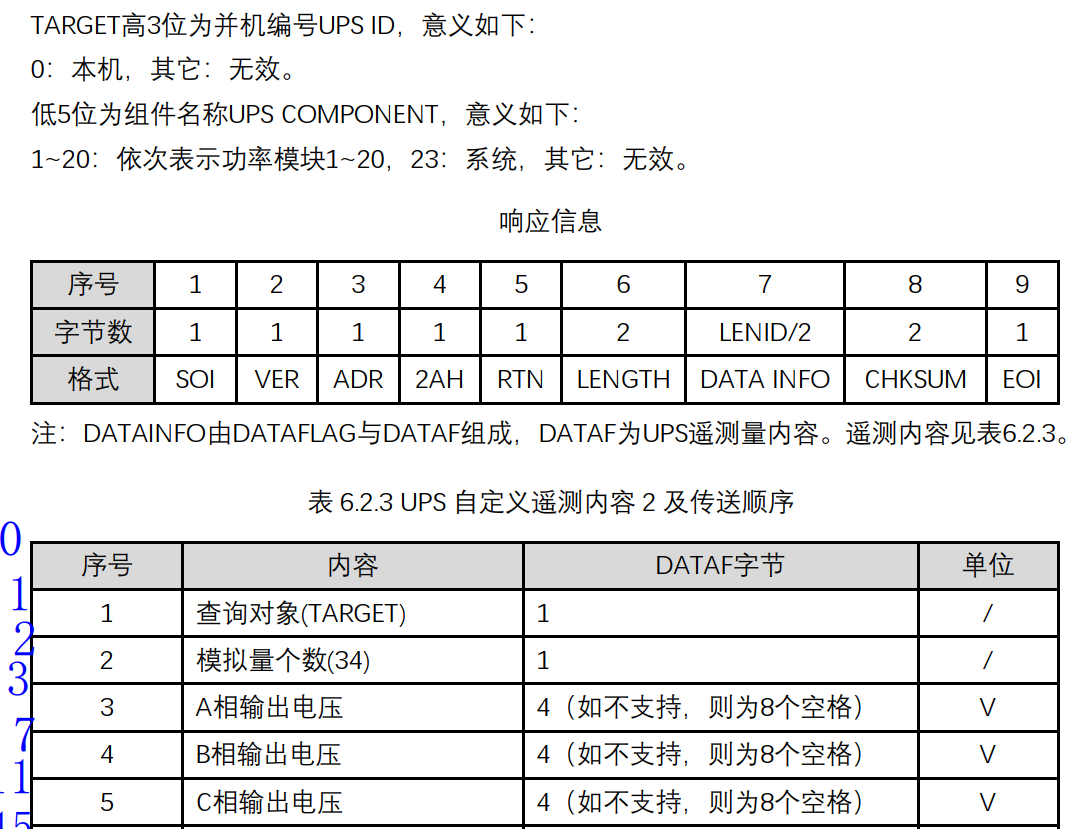

■ 08. 获取输出与负载模拟量量化数据 E2H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0xE2 00

[2026-06-17 21:25:12.931][发送]: 7e 32 32 30 31 32 41 45 32 45 30 30 32 30 30 46 44 31 41 0d (~22012AE2E00200FD1A )
[2026-06-17 21:25:13.274][接收]: 7e 32 32 30 31 32 41 30 30 33 30 46 45 31 33 30 30 31 46 33 33 42 33 36 31 34 33 30 30 30 30 36 33 34 33 43 44 43 43 36 32 34 33 30 30 30 30 43 34 34 33 30 30 38 30 43 34 34 33 36 36 45 36 43 33 34 33 33 33 33 33 31 33 34 30 33 33 33 33 31 33 34 30 33 33 33 33 39 33 34 30 39 41 39 39 34 37 34 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 43 44 41 31 0d (~22012A0030FE13001F33B3614300006343CDCC62430000C4430080C44366E6C3433333134033331340333393409A994742000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 CDA1 )

7e
32 32
30 31
32 41
30 30
33 30 46 45 //LINGTH
------------------DETA INFO
31 33  //13 DATAFLAG
30 30  //00 查询对象(TARGET)
31 46  //1F 1F=31 模拟量个数(34)
33 33 42 33 36 31 34 33 //33B36143 A项输出电压
30 30 30 30 36 33 34 33 //00006343 B
43 44 43 43 36 32 34 33 //CDCC6243 C
30 30 30 30 43 34 34 33 //0000C443 43C40000=392                  AB线输出电压
30 30 38 30 43 34 34 33 //0080C443 43C48000=393 			     BC
36 36 45 36 43 33 34 33 //66E6C343 43C3E666=391.79998779296875   CA
33 33 33 33 31 33 34 30 //33331340 40133333=  2.299999952316284  A相输出电流
33 33 33 33 31 33 34 30 //33331340 40133333=  2.299999952316284  B
33 33 33 33 39 33 34 30 //33339340 40933333=  4.599999904632568  C
39 41 39 39 34 37 34 32 //9A994742 4247999A= 49.900001525878906  输出频率（三相一致）Hz
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30 //A相输出有功功率
30 30 30 30 30 30 30 30 //B相输出有功功率
30 30 30 30 30 30 30 30 //c相输出有功功率
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30 //A相输出负载率
30 30 30 30 30 30 30 30 //B
30 30 30 30 30 30 30 30 //C
30 30 30 30 30 30 30 30 //A相输出电能（预留）
30 30 30 30 30 30 30 30 //B
30 30 30 30 30 30 30 30 //C
20 20 20 20 20 20 20 20 //总输出有功功率 KW      8空格   ？？？？？？为啥会输出空
20 20 20 20 20 20 20 20 //总输出无功功率 Kvar    8空格
20 20 20 20 20 20 20 20 //总输出视在功率 KVA     8空格
--------------------------SUM
43 44 41 31  //
0d

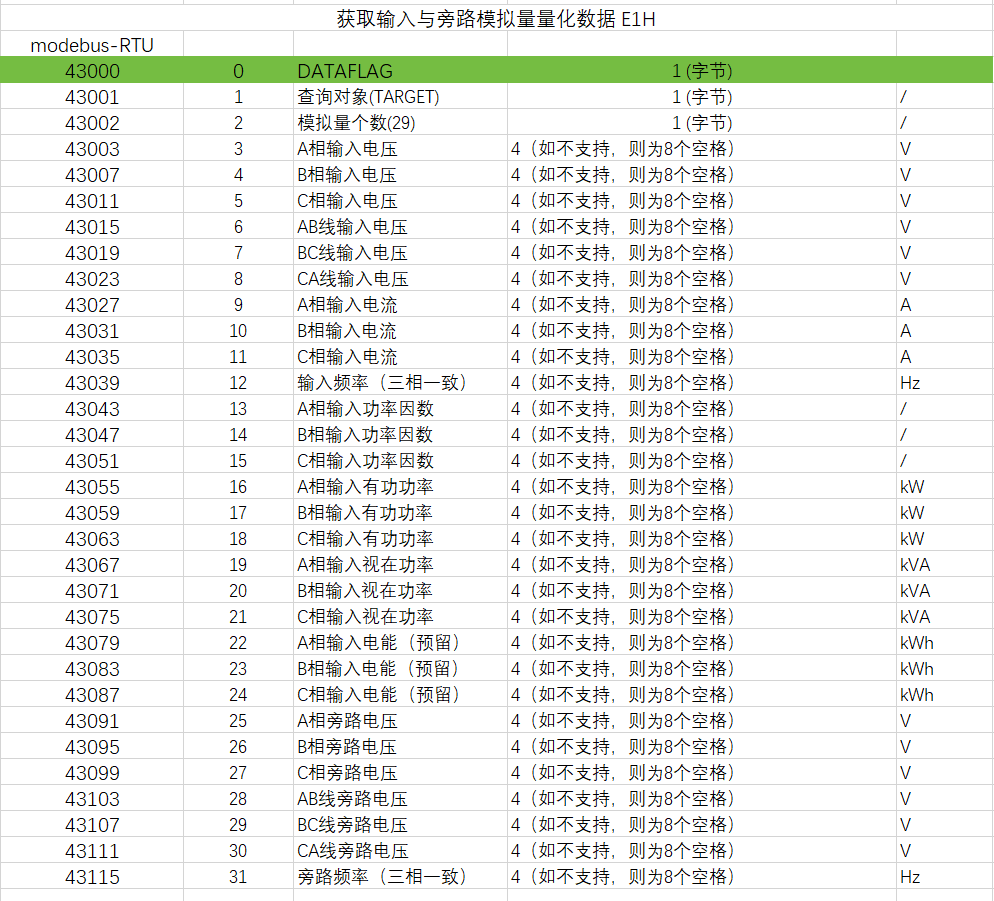

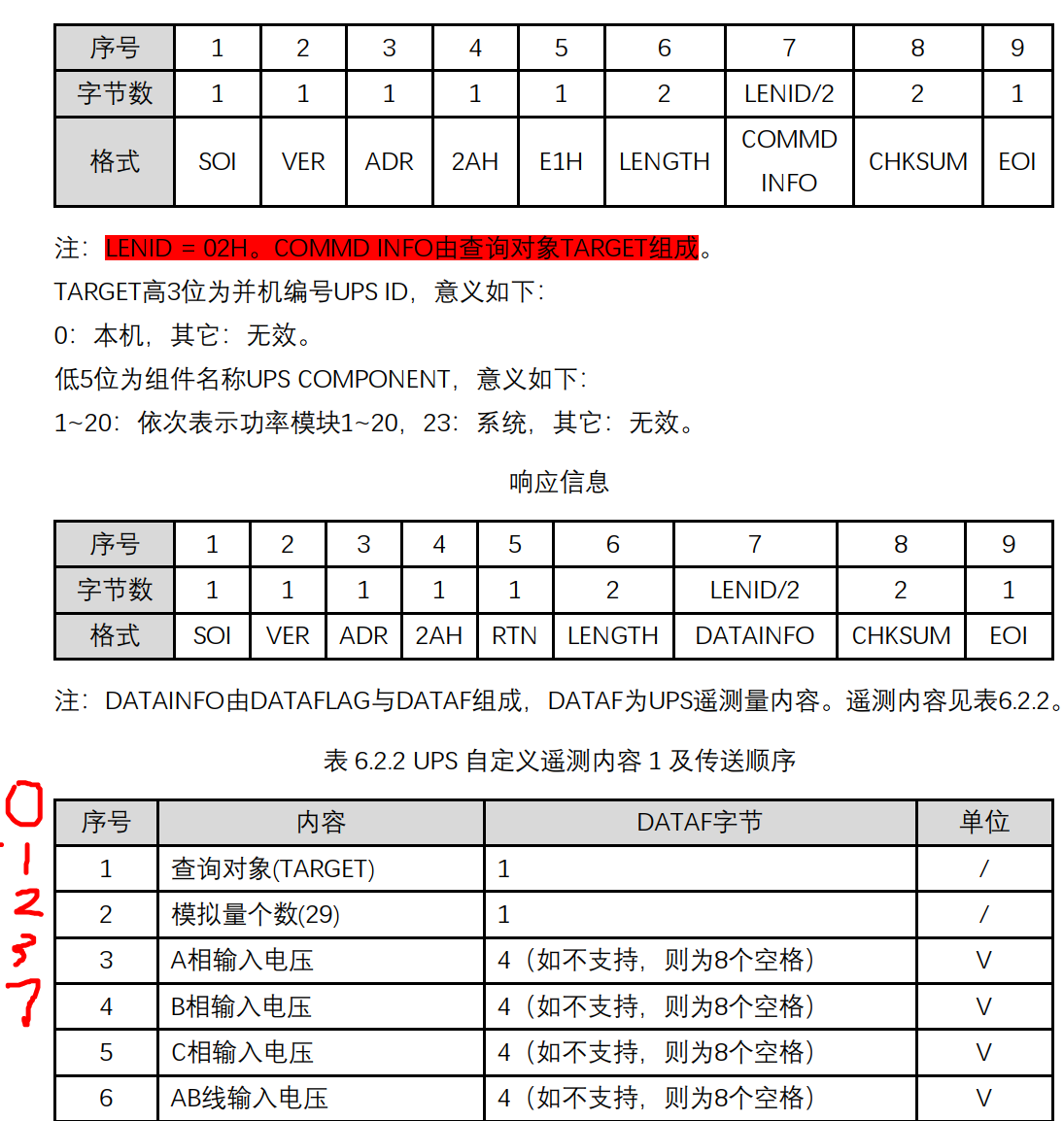

■ 09. 获取输入与旁路模拟量量化数据 E1H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0xE1 00
[2026-06-17 23:53:31.723][发送]: 7e 32 32 30 31 32 41 45 31 45 30 30 32 30 30 46 44 31 42 0d (~22012AE1E00200FD1B )
[2026-06-17 23:53:32.101][接收]: 7e 32 32 30 31 32 41 30 30 34 30 45 45 30 32 30 30 31 44 30 30 30 30 36 35 34 33 39 41 39 39 36 35 34 33 36 36 45 36 36 35 34 33 43 44 38 43 43 36 34 33 33 33 46 33 43 36 34 33 33 33 42 33 43 36 34 33 30 30 30 30 38 30 34 30 39 41 39 39 41 39 34 30 43 44 43 43 39 43 34 30 31 34 41 45 34 37 34 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 43 44 43 43 43 43 33 44 43 44 43 43 34 43 33 46 33 33 33 33 33 33 33 46 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 39 41 39 39 36 34 34 33 33 33 42 33 36 35 34 33 43 44 34 43 36 35 34 33 36 36 36 36 43 36 34 33 30 30 43 30 43 36 34 33 30 30 34 30 43 36 34 33 45 31 37 41 34 37 34 32 43 44 32 35 0d (~22012A0040EE02001D000065439A99654366E66543CD8CC64333F3C64333B3C643000080409A99A940CDCC9C4014AE4742000000000000000000000000000000000000000000000000CDCCCC3DCDCC4C3F3333333F 9A99644333B36543CD4C65436666C64300C0C6430040C643E17A4742CD25 )


7e
32 32
30 31
32 41
30 30
34 30 45 45 //LINGTH
------------------DETA INFO
30 32  //02 DATAFLAG
30 30  //00 查询对象(TARGET)
31 44  //1D =29 模拟量个数(29)
30 30 30 30 36 35 34 33 //00006543  43650000=229                A相输入电压  4字节  V
39 41 39 39 36 35 34 33 //9A996543  4365999A=229.60000610351562 B
36 36 45 36 36 35 34 33 //66E66543  4365e666=229.89999389648438 c

43 44 38 43 43 36 34 33 //CD8CC643  43c68c43=397.0957946777344   AB线输入电压 4字节  V
33 33 46 33 43 36 34 33 //33F3C643  43c6f333=397.8999938964844   BC
33 33 42 33 43 36 34 33 //33B3C643  43c6b333=397.3999938964844   CA

30 30 30 30 38 30 34 30 //A相输入电流  4字节  V
39 41 39 39 41 39 34 30 //B
43 44 43 43 39 43 34 30 //C

31 34 41 45 34 37 34 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 43 44 43 43 43 43 33 44 43 44 43 43 34 43 33 46 33 33 33 33 33 33 33 46 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 39 41 39 39 36 34 34 33 33 33 42 33 36 35 34 33 43 44 34 43 36 35 34 33 36 36 36 36 43 36 34 33 30 30 43 30 43 36 34 33 30 30 34 30 43 36 34 33 45 31 37 41 34 37 34 32 43 44 32 35 0d

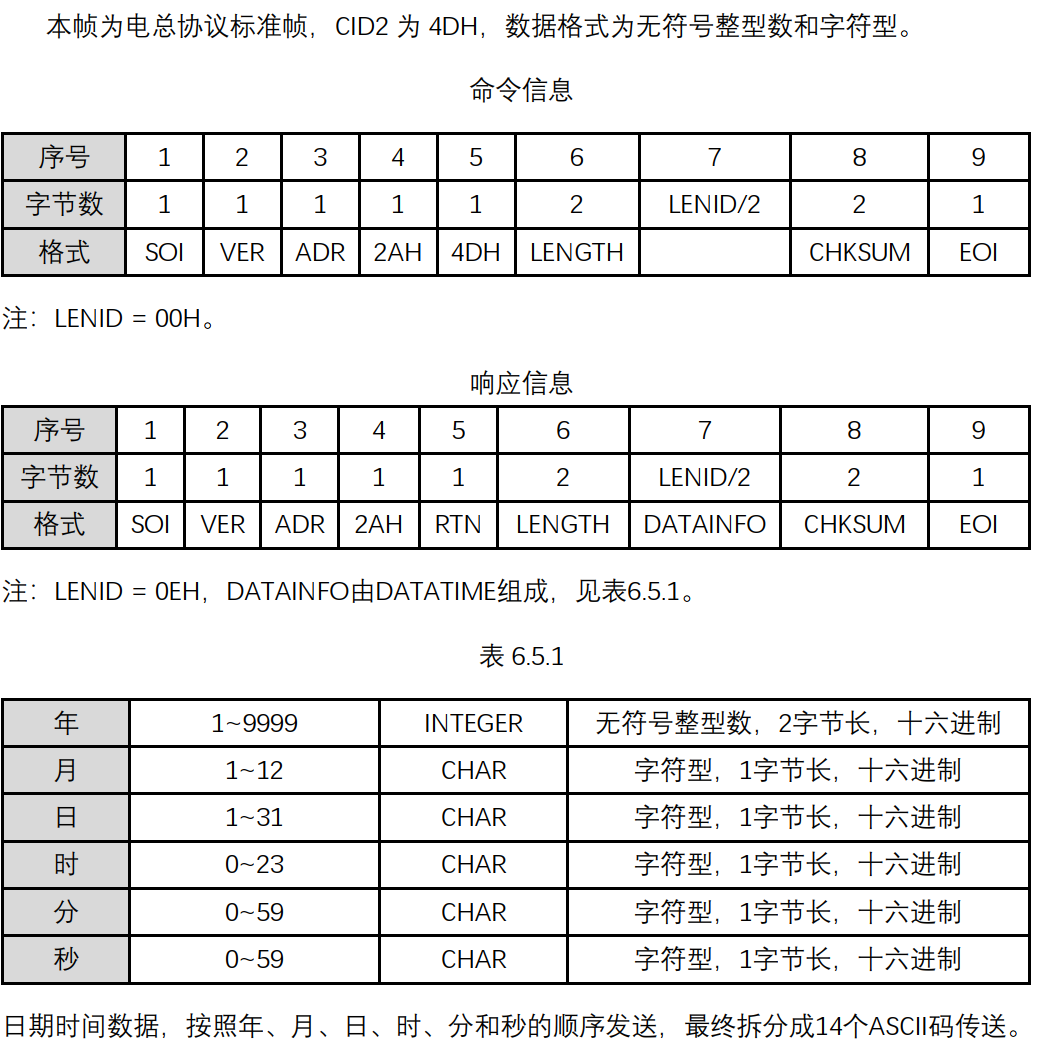

■ 10. 获取时间 4DH == 77

在这里插入图片描述

注： LENID = 0EH，0E==14 14/2=7字节 DATAINFO由DATATIME组成，见表6.5.1。
日期时间数据，按照年、月、日、时、分和秒的顺序发送，最终拆分成14个ASCII码传送  7个字节
modebus-RTU地址:4D00
[2026-06-17 20:44:03.150][发送]: 7e 32 32 30 31 32 41 34 44 30 30 30 30 46 44 39 30 0d (~22012A4D0000FD90 )
[2026-06-17 20:44:03.217][接收]: 7e 32 32 30 31 32 41 30 30 32 30 30 45 30 37 45 39 30 43 30 41 30 45 30 35 31 34 46 41 38 39 0d (~22012A00200E07E90C0A0E0514FA89 )

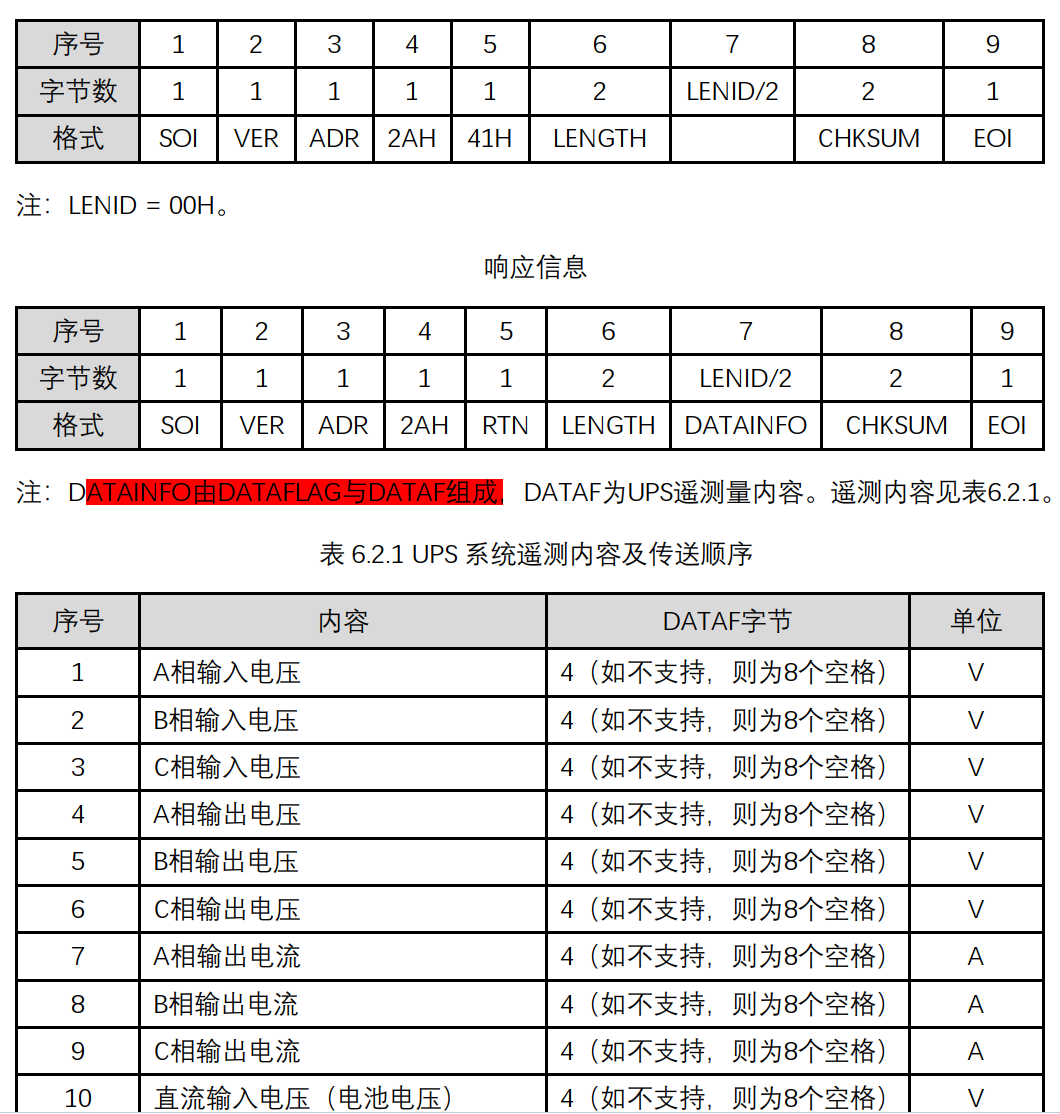

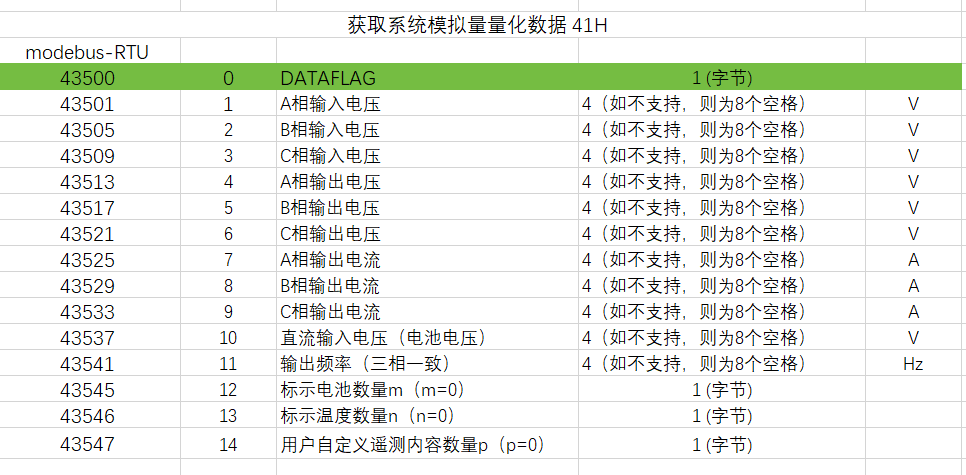

■ 11. 获取系统模拟量量化数据 41H

在这里插入图片描述

协议版本：0x22
地址：0x01
CD1：0x2A
CD2：0x41--

[2026-06-17 23:45:27.563][发送]:
7e 32 32 30 31 32 41 34 31 30 30 30 30 46 44 41 33 0d (~22012A410000FDA3 )
[2026-06-17 23:45:27.711][接收]:
7e 32 32 30 31 32 41 30 30 41 30 36 30 30 32 43 44 43 43 36 34 34 33 36 36 36 36 36 35 34 33 30 30 30 30 36 36 34 33 30 30 38 30 36 33 34 33 36 36 36 36 36 34 34 33 43 44 34 43 36 35 34 33 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 43 30 31 46 34 34 39 41 39 39 34 37 34 32 30 30 30 30 30 30 45 39 46 34 0d (~22012A00A06002CDCC644366666543000066430080634366666443CD4C654300000000000000000000000000C01F449A994742000000E9F4 )

7e
32 32
30 31
32 41
30 30
41 30 36 30 //LINGTH
------------------DETA INFO
30 32  //02 DATAFLAG
43 44 43 43 36 34 34 33 //CDCC6443  4364CCCD=228.8000030517578   A相输入电压
36 36 36 36 36 35 34 33 //66666543  43656666=229.39999389648438  B
30 30 30 30 36 36 34 33 //00006643  43660000=230

30 30 38 30 36 33 34 33 //00806343  43638000=227.5               A相输出电压
36 36 36 36 36 34 34 33 //66666443  43646666=228.39999389648438
43 44 34 43 36 35 34 33 //CD4C6543  43654CCD=229.3000030517578

30 30 30 30 30 30 30 30 //00000000  00000000=0  A相输出电流
30 30 30 30 30 30 30 30 //
30 30 30 30 30 30 30 30 //

30 30 43 30 31 46 34 34 //00C01F44 441FC000=639  //直流输入电压（电池电压）
39 41 39 39 34 37 34 32 //9A994742 4247999A=49.900001525878906 输出频率（三相一致） 4（如不支持，则为8个空格） H
30 30  //标示电池数量m（m=0）
30 30  //标示温度数量n（n=0）
30 30  //用户自定义遥测内容数量p（p=0）
------------------sum
45 39 46 34
0d

■ 后面优化后的数据

[2026-07-22 14:02:20.754]# RECV ASCII>
~22012A4F0000FD8E
//1. 获取协议版本号 4FH
[2026-06-24 14:09:58.757]# RECV ASCII>
~22012A4F0000FD8E
-------------------------------------------------------------------
[2026-07-22 14:02:41.324]# RECV ASCII>
~22012A500000FDA3
//2. 获取设备地址 50H
[2026-06-24 14:10:09.368]# RECV ASCII>
~22012A500000FDA3
-------------------------------------------------------------------
[2026-07-22 14:03:00.610]# RECV ASCII>
~22012A510000FDA2
//3. 获取设备厂家信息 51H
[2026-06-24 14:10:18.711]# RECV ASCII>
~22012A510000FDA2
-------------------------------------------------------------------
[2026-07-22 14:03:20.538]# RECV ASCII>
~22012A440000FDA0
//4. 获取告警状态 44H
CD2地址:44--
[2026-06-17 21:50:34.884][发送]: 7e 32 32 30 31 32 41 34 34 30 30 30 30 46 44 41 30 0d (~22012A440000FDA0 )

-------------------------------------------------------------------
[2026-07-22 14:03:41.090]# RECV ASCII>
~22012A430000FDA1
//5. 获取开关输入状态 43H
[2026-06-24 14:10:39.300]# RECV ASCII>
CD2地址:43--
[2026-06-17 21:48:22.022][发送]: 7e 32 32 30 31 32 41 34 33 30 30 30 30 46 44 41 31 0d (~22012A430000FDA1 )

-------------------------------------------------------------------
[2026-07-22 14:04:00.435]# RECV ASCII>
~22012AE7E00200FD15
//6. 获取电池系统模拟量量化数据 E7H
CD2地址:E700
[2026-06-17 22:46:19.053][发送]: 7e 32 32 30 31 32 41 45 37 45 30 30 32 30 30 46 44 31 35 0d (~22012AE7E00200FD15 )

-------------------------------------------------------------------
[2026-07-22 14:04:20.365]# RECV ASCII>
~22012AE30000FD90
//7. 获取并机系统模拟量量化数据 E3H
CD2地址:E3--
[2026-06-17 21:40:19.175][发送]: 7e 32 32 30 31 32 41 45 33 30 30 30 30 46 44 39 30 0d (~22012AE30000FD90 )

-------------------------------------------------------------------
[2026-07-22 14:04:40.913]# RECV ASCII>
~22012AE2E00200FD1A
//8. 获取输出与负载模拟量量化数据 E2H
CD2地址:E200
[2026-06-17 21:25:12.931][发送]: 7e 32 32 30 31 32 41 45 32 45 30 30 32 30 30 46 44 31 41 0d (~22012AE2E00200FD1A )

-------------------------------------------------------------------
[2026-07-22 14:05:00.210]# RECV ASCII>
~22012AE1E00200FD1B
//9. 获取输入与旁路模拟量量化数据 E1H
CD2地址:E100
[2026-06-17 23:53:31.723][发送]: 7e 32 32 30 31 32 41 45 31 45 30 30 32 30 30 46 44 31 42 0d (~22012AE1E00200FD1B )

-------------------------------------------------------------------
[2026-07-22 14:05:20.129]# RECV ASCII>
~22012A410000FDA3
//10.获取系统模拟量量化数据 41H
CD2地址:41--
[2026-06-17 23:45:27.563][发送]:
7e 32 32 30 31 32 41 34 31 30 30 30 30 46 44 41 33 0d (~22012A410000FDA3 )

■ 错误返回码RTN

在这里插入图片描述

■ 代码实现

电总协议（EMP）代码

■ 问题点

■ 01. 接收信息中出现0x20字符

 接收信息中出现0x20字符（0x20表示空格space）Ascii_To_Byte函数判断不是字符'high_char >= '0' && high_char <= '9')  (low_char >= 'A' && low_char <= 'F')  范围返回false 问题 （==为啥中返回中会出现0x20==）

//获取告警状态 44H
注： LENID = 00H    返回130+1
注： DATAINFO由DATAFLAG与WARNSTATE组成， WARNSTATE为UPS供电系统告警状态，见表6.4.1。
modebus-RTU地址:44--
[2026-06-17 21:50:34.884][发送]: 7e 32 32 30 31 32 41 34 34 30 30 30 30 46 44 41 30 0d (~22012A440000FDA0 )
[2026-06-17 21:50:35.211][接收]: 7e 32 32 30 31 32 41 30 30 39 31 30 36 30 33 30 30 30 30 30 30 30 30 30 30 30 30 30 30 37 41 30 30 30 30 20 20 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 30 30 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 20 20 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 43 44 33 44 0d (~22012A00910603000000000000007A00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000CD3D )

#if 0
bool Ascii_To_Byte(char high_char, char low_char, uint8_t *result)
{
    uint8_t high = 0, low = 0;

    if (high_char >= '0' && high_char <= '9') high = high_char - '0';
    else if (high_char >= 'A' && high_char <= 'F') high = high_char - 'A' + 10;
    else return false; // 非法字符

    if (low_char >= '0' && low_char <= '9') low = low_char - '0';
    else if (low_char >= 'A' && low_char <= 'F') low = low_char - 'A' + 10;
    else return false; // 非法字符

    *result = (high << 4) | low;
    return true;
}
#else
bool Ascii_To_Byte(char high_char, char low_char, uint8_t *result)
{
    uint8_t high = 0, low = 0;

    if (high_char >= '0' && high_char <= '9') high = high_char - '0';
    else if (high_char >= 'A' && high_char <= 'F') high = high_char - 'A' + 10;
	else if (high_char == 0x20) high=0;
	else return false; // 非法字符

    if (low_char >= '0' && low_char <= '9') low = low_char - '0';
    else if (low_char >= 'A' && low_char <= 'F') low = low_char - 'A' + 10;
	else if (low_char == 0x20) low = 0;
    else return false; // 非法字符

    *result = (high << 4) | low;
    return true;
}
#endif

■ 02. 多次获取数据返回是一样的格式

■ 03.

■ 04.

■ 05.

加入AMD AI开发者计划！

免费领 150 小时云算力，进群参与显卡、AI PC 幸运抽奖

更多推荐

模型量化精度异常时的检查与止损

为了将 70B 大语言模型的部署成本打下来，我们将线上 vLLM 推理集群的模型权重与激活值从 FP16 全量量化到了 INT8（采用 W8A8 方案）。量化效果立竿见影：单卡 A100-80G 的显存占用直接从 140GB（需 2 卡并行）缩减到了 70GB，单卡即可拉起，推理吞吐量（Tokens/s）提升了将近一倍。然而上线不到两天，客服渠道就接到了多起投诉。在处理复杂代码推导和长文本逻辑分析

AMD开发者中国社区

Agent强化学习训练框架Microsoft Agent-Lightning之训练环境部署

本文档详细记录了在Ubuntu 22.04系统上部署Agent-Lightning环境的完整流程。关键点包括：使用conda创建Python 3.12环境；安装特定版本的torch、vllm等核心组件；通过预编译wheel安装flash-attn以避免本地编译；解决了三个常见环境问题（libstdc++版本冲突、fastapi兼容性问题、transformers版本限制）。文档还提供了项目目录结构
