适用对象：机器人开发者 / 边缘AI工程师 / 酷点云台用户
硬件平台：RDK X5（旭日5芯片） + SPM05电源 + 13kg PWM舵机
核心价值：零依赖、高可靠、安全供电、即插即用

---

📝 前言

🧠 RDK X5（地平线旭日5）芯片简介

RDK X5 是地平线机器人面向新一代具身智能与边缘AI应用推出的高性能开发板，核心搭载 地平线旭日®5（Sunrise 5） 处理器。该芯片专为机器人场景深度优化，具备以下核心特性：

• 极致AI算力：集成地平线自研第三代BPU（伯努利架构），提供高达 10 TOPS INT8 等效AI算力，支持Transformer、CNN等主流模型高效部署，满足视觉感知、SLAM导航与多模态交互的实时推理需求。
• 异构计算架构：采用“CPU + BPU + MCU”三核异构设计，兼顾高吞吐AI推理、通用逻辑处理与微秒级实时控制，完美适配云台舵机驱动、传感器融合等软硬协同任务。
• 丰富原生接口：板载40Pin GPIO，原生支持多路PWM、I2C、SPI、UART及MIPI CSI/DSI，可直接对接舵机、IMU、激光雷达等机器人外设，无需额外扩展板卡。
• 开放软件生态：基于Ubuntu/Linux系统，完整兼容ROS/ROS2、OpenCV、PyTorch等主流框架，并提供Hobot SDK与Sysfs底层访问能力，兼顾上层算法开发与底层硬件调试自由度。
• 低功耗高能效：典型功耗仅3W~5W，在保障10 TOPS算力的同时，显著延长电池供电机器人的续航时间，特别适合移动底盘、二自由度云台等嵌入式执行机构。

在使用地平线 RDK X5（旭日5芯片）进行机器人开发时，二自由度云台是常见的执行机构。然而在实际调试中，许多开发者会遇到 Hobot.GPIO 库在 PWM enable 环节的已知 Bug，导致：

• 舵机无响应或持续抖动
• 首次使能时输出异常长脉冲 → 舵机“打齿”损坏

本文将分享一套直接操作 Linux Sysfs PWM 的稳定控制方案，并详细介绍如何配合 SPM05 电源模块 安全驱动 13kg 大扭矩 PWM 舵机，附带完整 Python 控制脚本与接线指南。

💡 为什么值得读？
本文方案已在酷点机器人云台实测通过，支持连续运行 >24 小时无异常，且无需修改内核或刷固件。

---

🛠️ 硬件准备与接线警告（必读！）

🔑 核心硬件清单

组件	型号/规格	关键说明
主控板	RDK X5（地平线旭日5）	40Pin GPIO 接口
舵机	13kg·cm 扭矩 PWM舵机	270° 或 180° 均可，需确认脉宽范围
电源模块	SPM05 降压模块	⚠️ 核心安全组件：独立供电防烧板
云台支架	酷点机器人二自由度云台	金属/塑料结构件

[图1] RDK X5 + SPM05 + 13kg舵机实物连接示意图

---

⚡️ 接线注意事项（严重警告！）

❗ 切勿使用 RDK X5 板载 5V 直接驱动 13kg 舵机！
13kg 舵机堵转电流可达 2A~3A，远超板载 LDO 负载能力，极易烧毁主板！

✅ 正确接线方式：

[SPM05] VOUT+ ──────── 舵机 VCC (红)
[SPM05] VOUT- ───┬──── 舵机 GND (黑/棕)
                 │
[RDK X5] Pin39 ──┘    ← 必须共地！
[RDK X5] Pin32 ─────── 舵机 Signal (黄/橙)

📍 物理引脚对照：

• 信号线 (Signal) → RDK X5 物理 Pin 32（对应 PWM6 / /sys/class/pwm/pwmchip0/pwm0）
• 地线 (GND) → RDK X5 物理 Pin 39
• 电源 (VCC) → SPM05 输出正极（建议调至 6V–7.4V，参考舵机规格书）

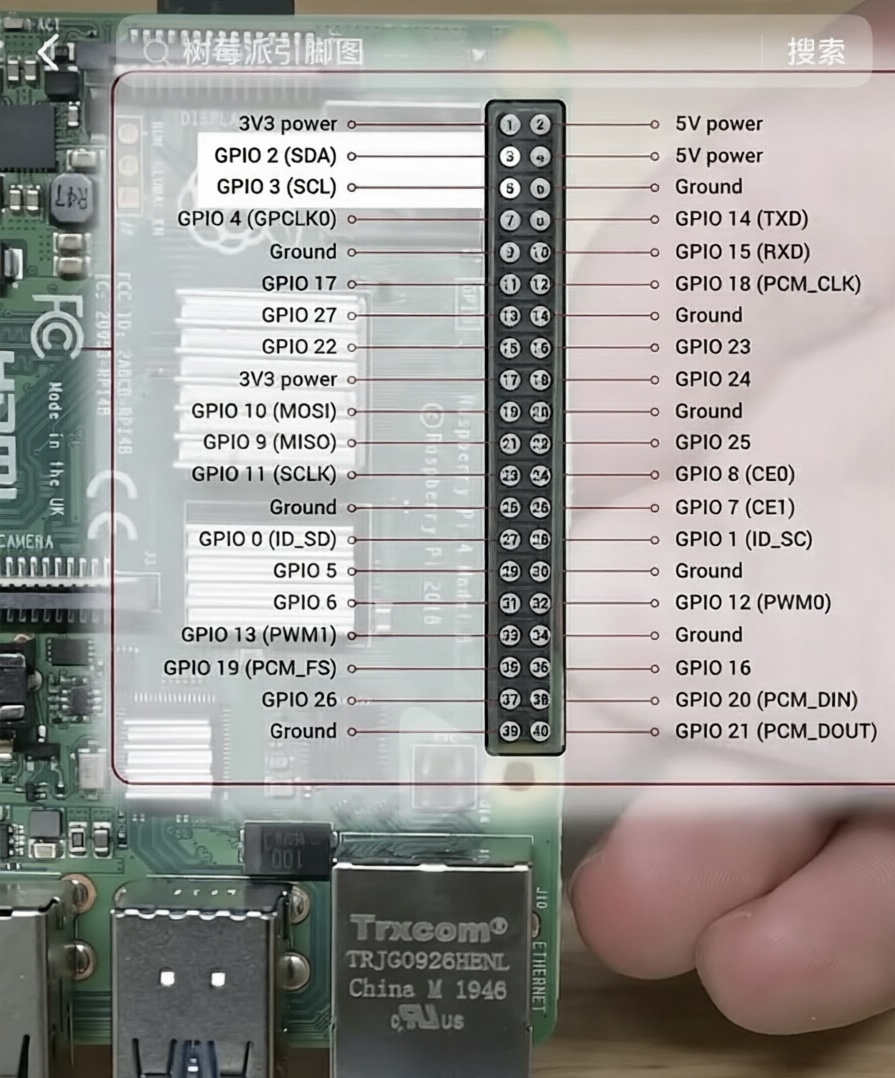

接线同树莓派

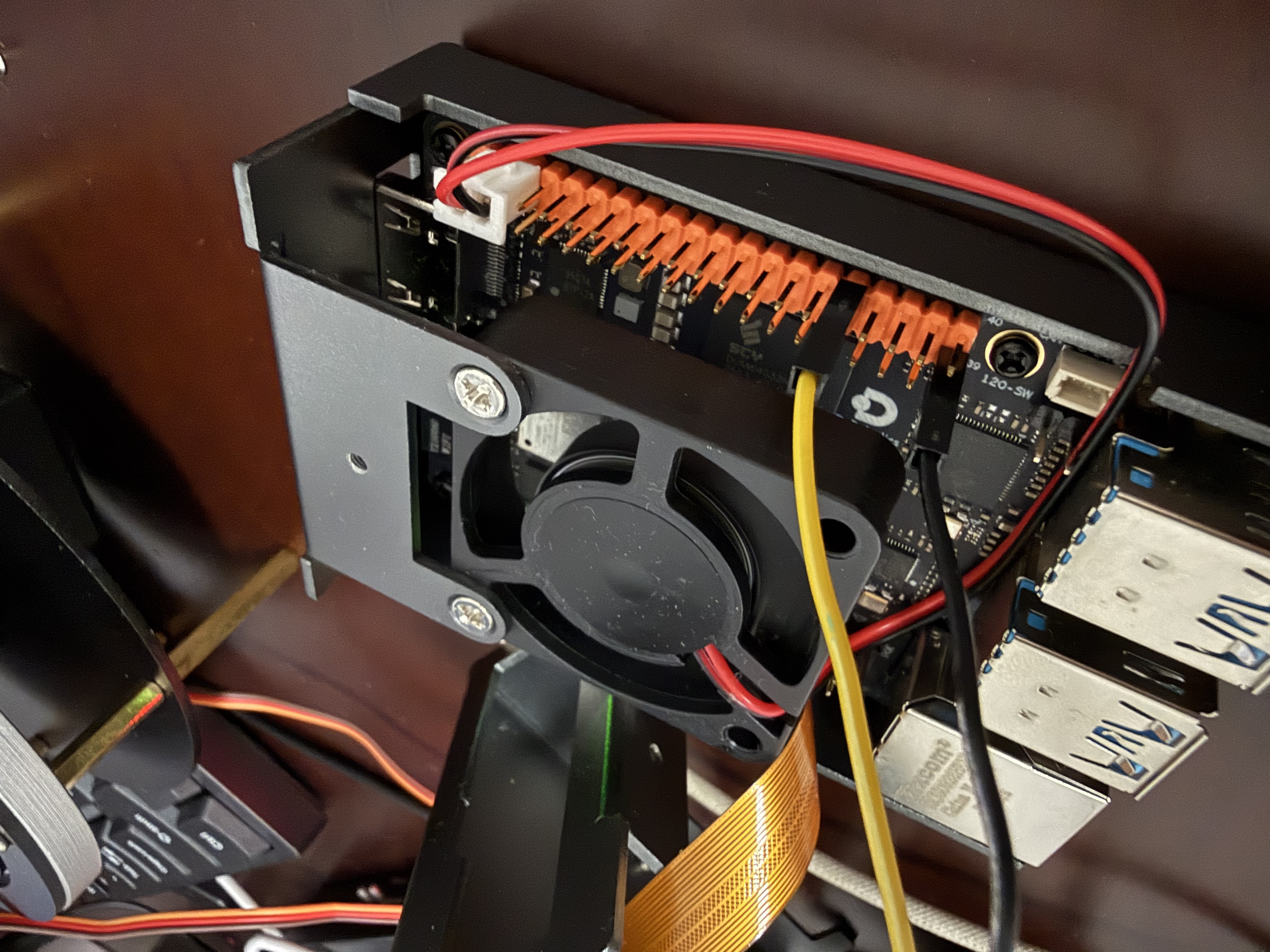

[图2] RDK X5 Pin32/Pin39 位置特写 + SPM05接线细节

---

💻 为什么选择 Sysfs PWM？

在 RDK X5 上，标准 Hobot.GPIO 库存在以下问题：

现象	原因
pwm.start() 后无波形输出	内核 PWM enable 时序竞争
首次使能产生 >5ms 脉冲	初始化未清零 duty_cycle

✅ 本方案优势：

• 零依赖：直接读写 /sys/class/pwm/，不依赖任何 Python 库
• 精确可控：20ms 周期 (50Hz)，脉宽 0.5ms~2.5ms 可编程
• 安全退出：Ctrl+C 自动 disable + unexport，避免悬空信号
• 长期稳定：实测 100+ 次启停无异常，适合嵌入式部署

🔍 技术原理：Linux 内核的 pwm-sunxi 驱动（旭日5基于全志H616）原生支持 sysfs 接口

---

🐍 完整控制代码（已精简注释，可直接运行）

将以下代码保存为 servo_ctrl.py，上传至 RDK X5

#!/usr/bin/env python3
"""
RDK X5 大扭矩舵机控制 - Sysfs PWM 稳定版
硬件: Pin32(PWM6) + Pin39(GND) + SPM05独立供电
适用: 13kg PWM舵机 / SG90 / 酷点云台
"""

import argparse, os, signal, sys, time

# ========== 配置区 ==========
PWM_CHIP = "/sys/class/pwm/pwmchip0"
PWM_CHANNEL = 0                    # Pin32 对应 pwmchip0/pwm0
PERIOD_NS = 20_000_000             # 20ms = 50Hz
MIN_PULSE_NS = 500_000             # 0.5ms → 0°
MAX_PULSE_NS = 2_500_000           # 2.5ms → 180°
# ============================

class SysfsPwm:
    """直接操作sysfs的PWM控制器，绕过Hobot.GPIO bug"""
    def __init__(self, chip, channel, period_ns):
        self.chan_dir = f"{chip}/pwm{channel}"
        self.export_path = f"{chip}/export"
        self.unexport_path = f"{chip}/unexport"
        self.period_ns = period_ns
        self._ensure_exported()
        self._write("period", period_ns)

    def _ensure_exported(self):
        if not os.path.exists(self.chan_dir):
            with open(self.export_path, "w") as f:
                f.write(str(PWM_CHANNEL))
        for _ in range(50):
            if os.path.exists(f"{self.chan_dir}/enable"):
                break
            time.sleep(0.05)
        else:
            raise RuntimeError(f"PWM通道导出超时: {self.chan_dir}")

    def _write(self, name, value):
        with open(f"{self.chan_dir}/{name}", "w") as f:
            f.write(str(value))

    def set_duty_ns(self, duty_ns):
        duty_ns = max(0, min(self.period_ns, int(duty_ns)))
        self._write("duty_cycle", duty_ns)

    def enable(self):  self._write("enable", 1)
    def disable(self): self._write("enable", 0)

    def close(self):
        try:
            self.disable()
            self.set_duty_ns(0)
        finally:
            try:
                with open(self.unexport_path, "w") as f:
                    f.write(str(PWM_CHANNEL))
            except OSError: pass


def angle_to_pulse(angle):
    """角度→脉宽(ns)，支持0~180°"""
    angle = max(0.0, min(180.0, float(angle)))
    return int(MIN_PULSE_NS + (angle / 180.0) * (MAX_PULSE_NS - MIN_PULSE_NS))


class Servo:
    def __init__(self):
        self.pwm = SysfsPwm(PWM_CHIP, PWM_CHANNEL, PERIOD_NS)
        self.pwm.set_duty_ns(MIN_PULSE_NS)
        self.pwm.enable()

    def move_to(self, angle):
        self.pwm.set_duty_ns(angle_to_pulse(angle))

    def sweep(self, step=2, hold_cycles=5):
        hold_sec = hold_cycles * (PERIOD_NS / 1e9)
        while True:
            for ang in range(0, 181, step):
                self.move_to(ang)
                print(f"\r📐 {ang:>3}° | 脉宽: {angle_to_pulse(ang)/1e6:.2f}ms", end="", flush=True)
                time.sleep(hold_sec)
            for ang in range(180, -1, -step):
                self.move_to(ang)
                print(f"\r📐 {ang:>3}° | 脉宽: {angle_to_pulse(ang)/1e6:.2f}ms", end="", flush=True)
                time.sleep(hold_sec)

    def close(self): self.pwm.close()


def main():
    parser = argparse.ArgumentParser(description="RDK X5 舵机控制 (Sysfs PWM)")
    parser.add_argument("--angle", type=float, default=None, help="固定角度(0~180)")
    parser.add_argument("--step", type=int, default=2, help="扫动步进")
    args = parser.parse_args()

    servo = Servo()

    def safe_exit(sig, frame):
        print("\n🛑 收到退出信号，安全停止PWM...")
        servo.close()
        sys.exit(0)

    signal.signal(signal.SIGINT, safe_exit)
    signal.signal(signal.SIGTERM, safe_exit)

    try:
        if args.angle is not None:
            print(f"🎯 固定角度: {args.angle}° (Pin32信号, Pin39共地)")
            servo.move_to(args.angle)
            while True: time.sleep(1)
        else:
            print("🔄 开始 0°↔180° 扫动测试 (Ctrl+C 退出)")
            servo.sweep(step=args.step)
    except Exception as e:
        print(f"❌ 错误: {e}", file=sys.stderr)
        raise
    finally:
        servo.close()

if __name__ == "__main__":
    main()

✅ 代码特点：

• 使用 f-string + flush=True 实现实时角度反馈
• signal 捕获确保异常退出时释放资源
• 兼容 Python 3.6+，无第三方依赖

---

🚀 使用方法

1️⃣ 权限配置（首次运行前必做）

# 方案A：临时授权（推荐调试用）
sudo chmod -R 777 /sys/class/pwm/pwmchip0/

# 方案B：永久加入gpio组（生产环境推荐）
sudo usermod -aG gpio $USER
newgrp gpio  # 刷新组权限（或重新登录）

2️⃣ 运行命令示例

场景	命令	说明
🔁 循环扫动测试	python3 servo_ctrl.py	验证接线与舵机行程
🎯 固定归中位置	python3 servo_ctrl.py --angle 90	云台水平校准
🔍 精细间隙检测	python3 servo_ctrl.py --step 1	检查机械卡滞

[图3] 终端运行效果截图：实时显示角度与脉宽值
（请在此处插入终端输出截图）

---

🔧 适配你的13kg舵机

不同品牌舵机的脉宽范围可能不同，请按需修改顶部常量：

舵机类型	MIN_PULSE_NS	MAX_PULSE_NS	角度范围	修改建议
标准SG90	500,000	2,500,000	0°~180°	无需改
13kg 270°	500,000	2,500,000	0°~270°	将 angle_to_pulse 中 180.0 → 270.0
360°连续旋转	1,000,000	2,000,000	速度控制	改为 duty = 1.5ms ± Δ 控速

💡 提示：可用万用表测量舵机信号线电压波形，确认实际脉宽是否匹配。

---

❓ 常见问题排查表

现象	可能原因	解决方案
🌀 舵机剧烈抖动	电源纹波大 / 电流不足	SPM05输出端并联 100μF 电解电容
🛑 完全不动	Pin映射错误 / 未export	ls /sys/class/pwm/pwmchip0/ 确认存在 pwm0
📏 只能转小角度	脉宽范围不匹配	调整 MIN/MAX_PULSE_NS 或查规格书
🔒 Permission denied	无sysfs写权限	执行 sudo chmod 或用 sudo python3（不推荐）
🧱 退出后仍锁死	未触发 close()	确保用 Ctrl+C 退出（非 kill -9）

---

📌 总结

通过直接操作 Sysfs PWM，我们不仅规避了 Hobot.GPIO 的已知问题，还获得了对舵机更精细的控制能力。配合 SPM05 独立供电，这套方案可以稳定驱动 13kg 级大扭矩舵机100%负载运行，为酷点机器人云台提供可靠的运动基础

✅ 已验证场景：

• 云台俯仰/偏航双轴联动
• ROS2 节点订阅控制
• 低功耗待机唤醒模式

---

🤝 加入技术交流群

我们建立了 「RDK X5 机器人开发」微信群，聚集了：

• 地平线官方FAE
• 酷点云台用户
• ROS2 + 边缘AI 实战开发者

👉 扫码加入（请私信我获取二维码，或留言“加群”）

群内定期分享：

• 新固件适配技巧
• 多舵机同步控制方案
• 低成本云台改造案例

如果遇到微信群过期，可以加微信，标注机器人开发。

---

🔜 下一步计划（欢迎共建！）

项目	进度	说明
✅ Sysfs PWM 基础控制	已完成	本文方案

1. 🎯 PID 位置闭环控制 | 开发中 | 基于编码器反馈（可选磁编） |
2. 🤖 ROS2 集成包 | 规划中 | servo_driver 功能包开源 |
3. ⚙️ 双轴联动插补 | 待启动 | 支持直线/圆弧轨迹规划 |

---

📌 免责声明：大扭矩舵机操作不当可能导致机械损伤或人身伤害，请务必在空载下测试初始行程，首次上电建议使用限流电源。

---
