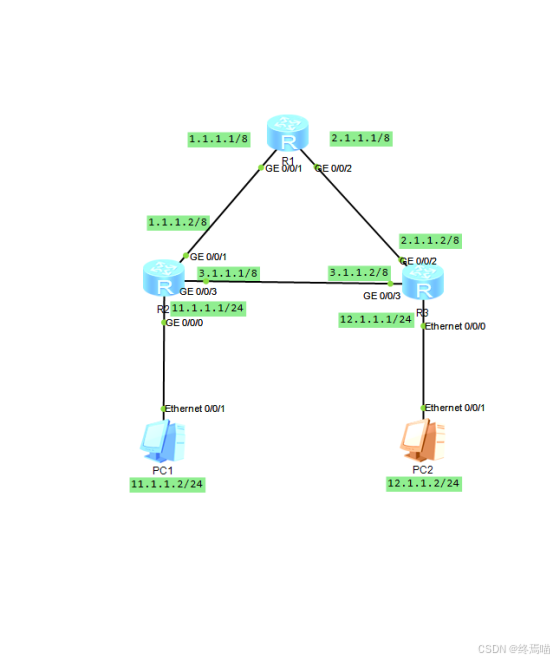

绘制拓扑

图如下

配置IP

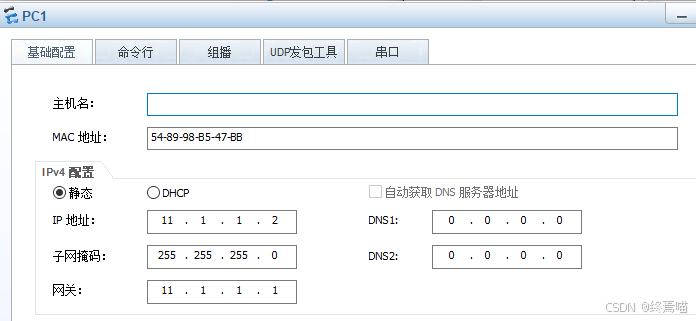

PC1：

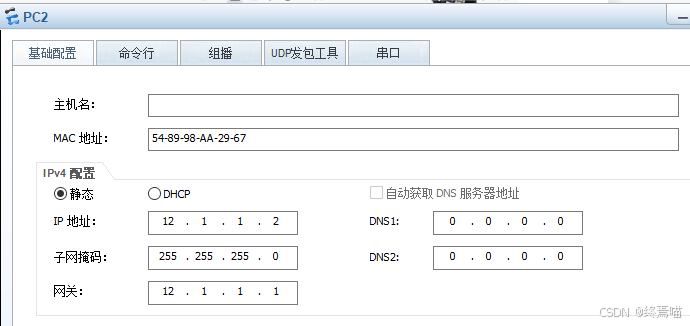

PC2：

配置路由器

R1

<LSW1>sys
[LSW1]sys R1
[R1]un in en
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 1.1.1.1 8
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip address 2.1.1.1 8
[R1-GigabitEthernet0/0/2]q
[R1]ip route static 12.1.1.0 24 2.1.1.2
[R1]ip route static 11.1.1.0 24 1.1.1.2

R2

<LSW2>sys
[LSW2]sys R2
[R2]un in en
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 1.1.1.2 8
[R2-GigabitEthernet0/0/1]int g0/0/3
[R2-GigabitEthernet0/0/3]ip address 3.1.1.1 8
[R2-GigabitEthernet0/0/3]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 11.1.1.2 24
[R2-GigabitEthernet0/0/0]q
[R2]ip route static 12.1.1.0 24 3.1.1.2
[R2]ip route static 12.1.1.0 24 1.1.1.1 prefenrence 100

​

R3

​<LSW3>sys
[LSW3]sys R3
[R3]un in en
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 3.1.1.2 8
[R3-GigabitEthernet0/0/1]int g0/0/3
[R3-GigabitEthernet0/0/3]ip address 2.1.1.2 8
[R3-GigabitEthernet0/0/3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R3-GigabitEthernet0/0/0]q
[R3]ip route static 11.1.1.0 24 3.1.1.1
[R3]ip route static 11.1.1.0 24 2.1.1.1 prefenrence 100

​

​

检查配置

全部配置

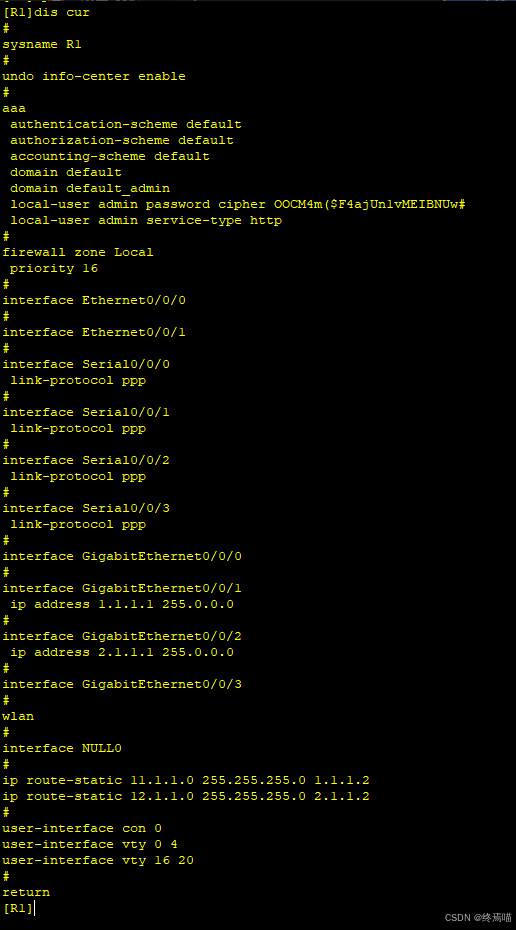

查看路路由器R1所有配置

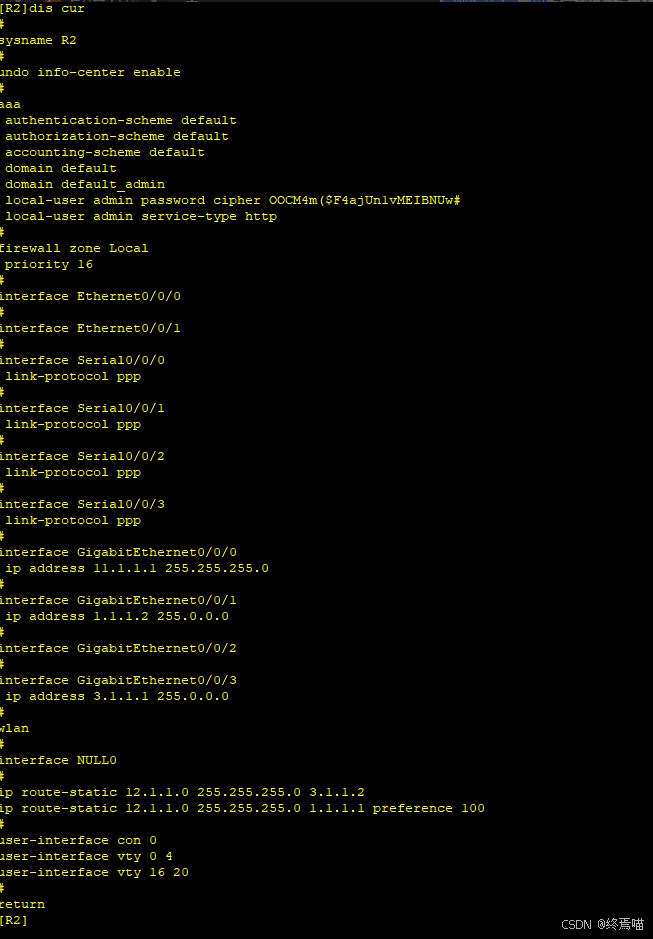

查看路由器R2所有配置

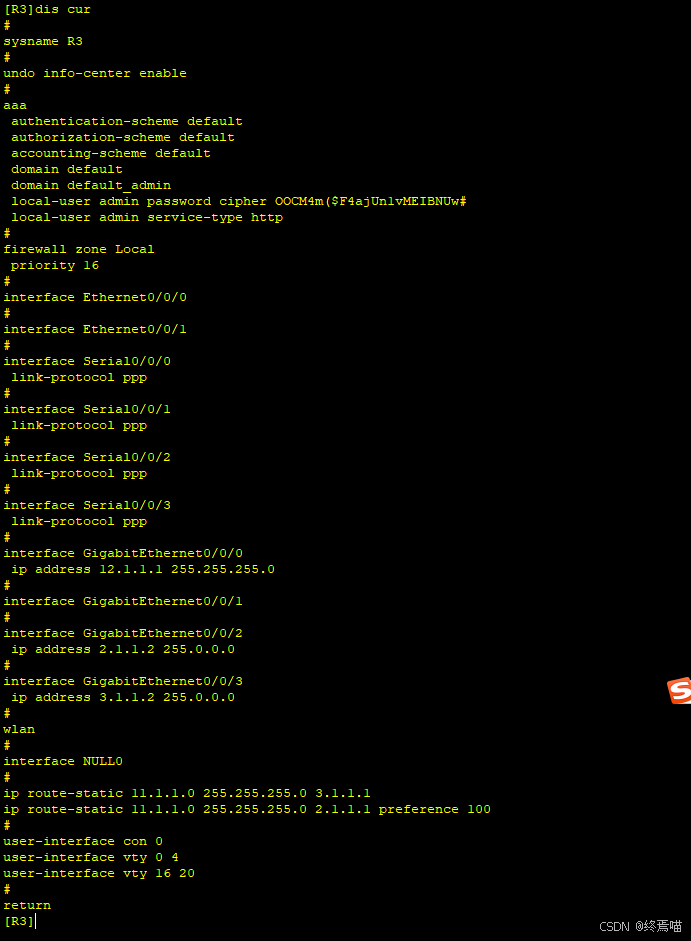

查看路由器R3所有配置

查看路由表

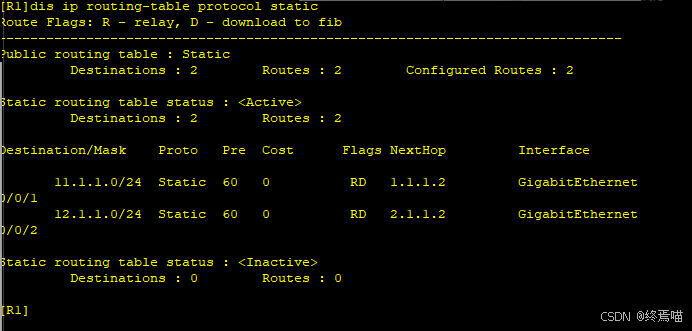

查看路由器R1路由表

查看路由器R2路由表

查看路由器R3路由表

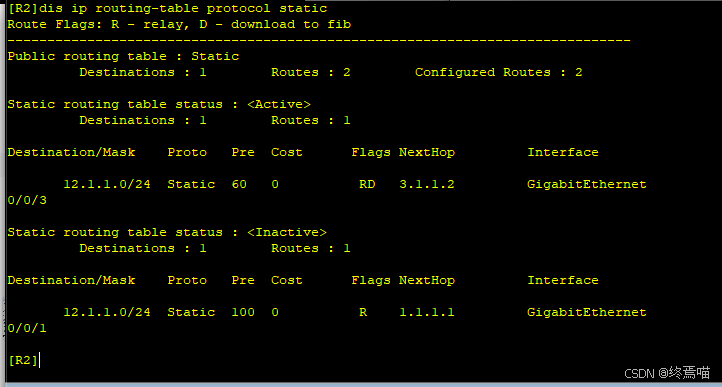

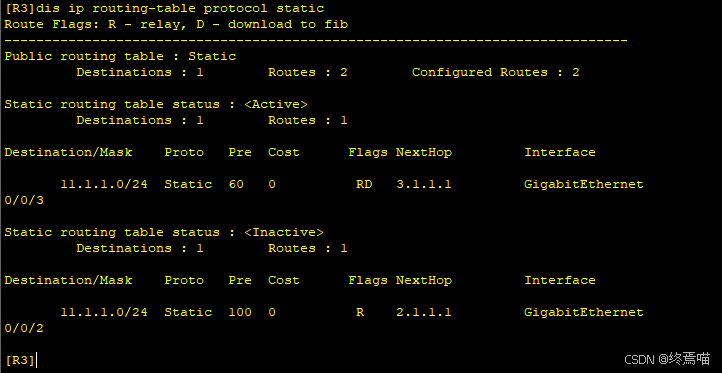

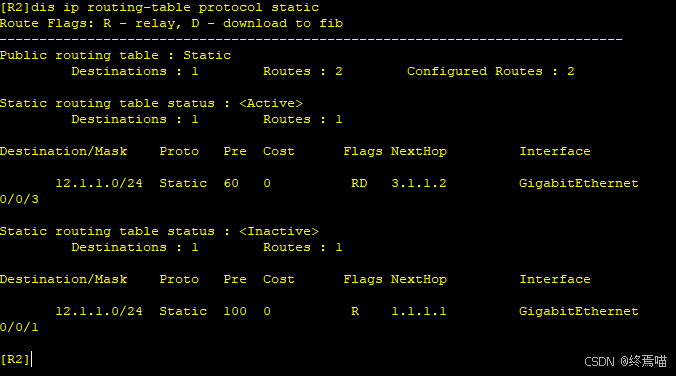

使用【display ip routing-table protocol static】命令查看到优先级为100的路由条目

R2

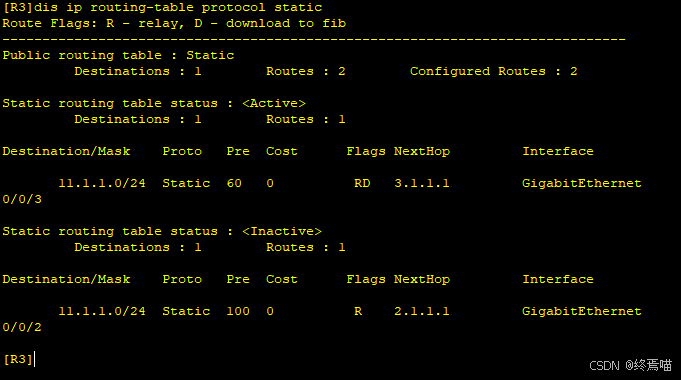

R3

验证PC的连通性

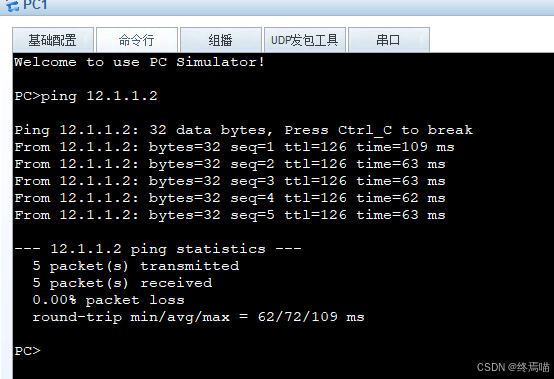

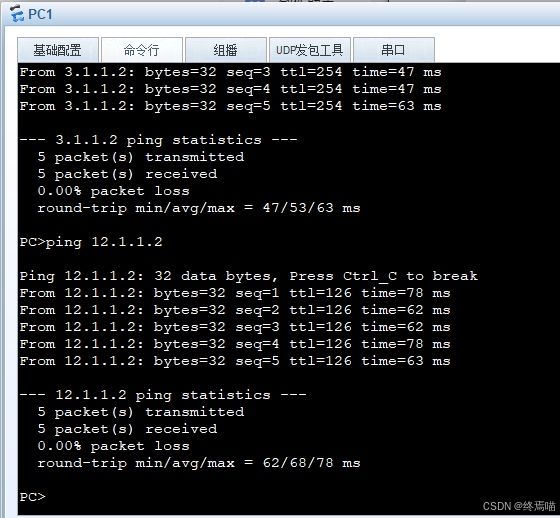

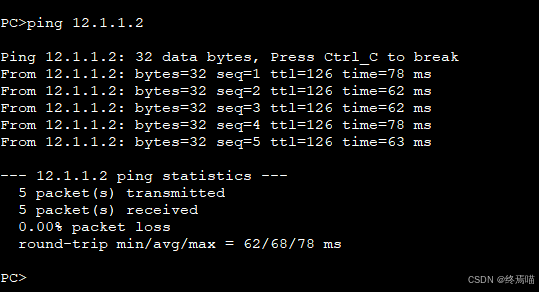

PC1 ping PC2

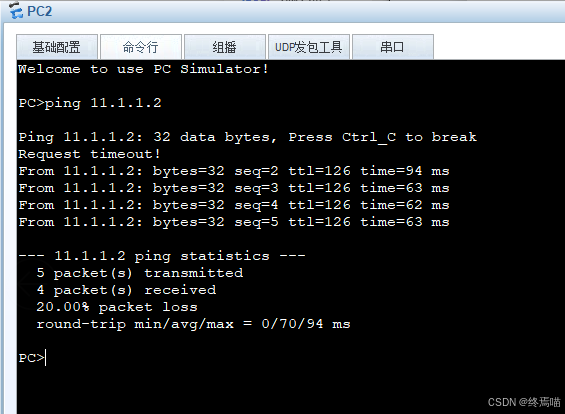

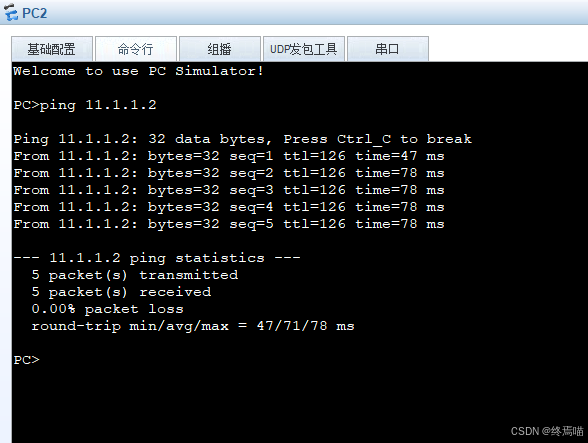

PC2ping PC1

验证主备用链路

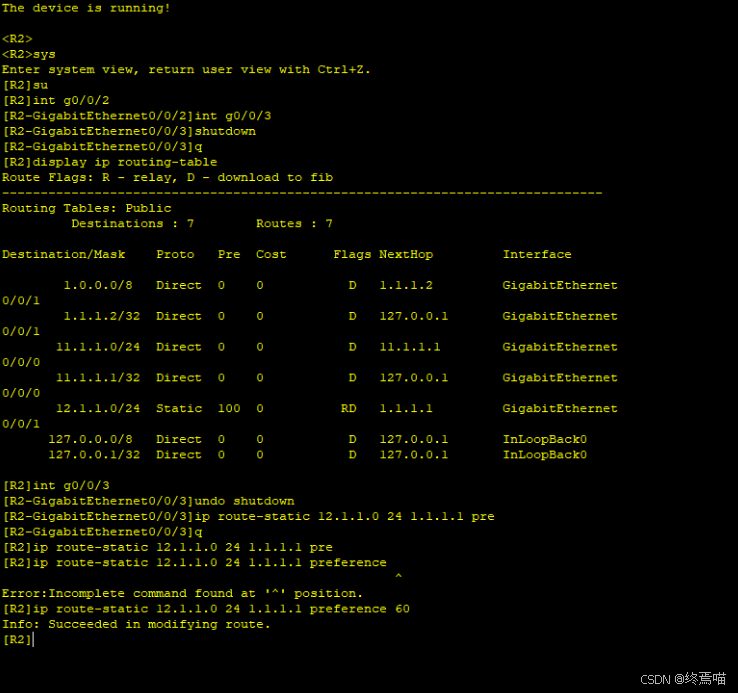

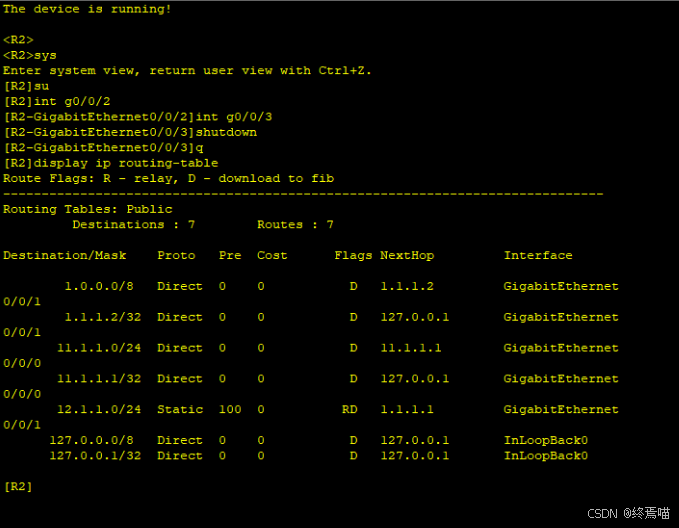

用【shutdown】命令断开路由器R2的G2/0/0接口，模拟主链路故障，验证浮动静态路由的效果

[R2]int g0/0/3
[R2-GigabitEthernet]shutdown

测试备用链路下PC机之间的连通性

PC1 ping PC2

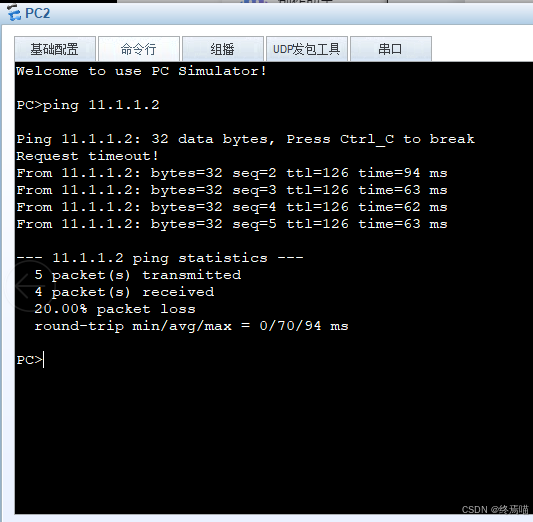

PC2ping PC1

负载均衡

为了检验负载均衡的效果，用【undo shutdown】命令重新开启路由器R2的G2/0/0接口

​[R2]int g0/0/3
[R2-GigabitEthernet]undo shutdown

​

在路由器R2上用【ip route-static 12.1.1.0 24 1.1.1.1 pre...........】命令将这条路由的优先级（preference）从100改为60

[R2]ip route-static 12.1.1.0 24 1.1.1.1 preference 60

测试负载均衡下PC机之间的连通性

PC1 ping PC2

PC2ping PC1
