本示例STM32代码下载：
https://download.csdn.net/download/qq_49053936/88433952

---

最终效果：

---

一、图片调整像素大小

为什么要调整图片的大小？

单片机资源很有限，另外为了显示时操作更简单，不用再二次缩放，

因此，需要先将图片处理，把其大小调整成<=显示屏像素。

1-1、电脑上，选中要显示的图片，右击>编辑>画图。

如果弹出的菜单中，没有”画图”一项，自行百度安装画图软件，或者使用phostshop等软件。

1-2、在”画图”软件中，选择”重新调整大小”

1-3、调置成需要显示的像素大小，设置条件，像素必须等于或小于目标显示屏像素

1-4、文件>另存为>JPEG图片,  位置、文件名，随意。

---

二、使用Image2Lcd 转换

上面那个”画图”软件是系统自带的，但这个Image2Lcd不是，得另行安装、注册。

不要问Image2Lcd在哪里下载、能不能发一份、怎么破解！！

你若问了，只能回一句：请支持正版软件。

2-1  打开Image2Lcd

2-2  打开刚才的调整好像素的图片，设置下面的参数

2-3  点击软件左上角的“保存”工具，设置文件名，点击“保存”按钮，将生成一个数组文件。

注意1：这个名称将会是数组名称的尾辍。保存后也可以自行修改的。

2-4  打开数组文件，全选、复制。

---

三、STM32代码

打开STM32的工程。

注意，这个工程，是已调试好显示功能的工程。

这里只展示图片显示方面的参考操作图解，其它部分，自行解决。

3-1  打开要存放图片数组的文件.

在示例中，我们以font.h为例 。

打开bsp_LCD_ILI9341.c, 到来文件顶部，右击font.h > Open document

3-2  在文件中, 粘贴步骤2-4复制的数据。

注意：为了方便日后查看，建议增加注释，不然，过了几天，鬼知道这堆数组是啥。

注意：为了调试方便，增加一行#if预编译，当不使用时可以设置为0，减少代码体积。

如下图，在上述操作后，在增加的#if 和#endif 两行中粘贴数组。

3-3  粘贴后，就是下面的样子，复制下面这一行。

3-4  在要调用显示图片函数的文件中，添加下面如45行的声明：

注意：不要声明在函数内！原因：局部变量、自行百度堆、栈的分别和设置。

注意：下图的45行声明，是上图中那一行增加了extern作修饰，表示数组在其它文件定义。

3-5  调用显示函数

注意：需要先调用初始化函数，如第72行

注意：LCD_Image( )函数的参数是：屏坐标X、屏坐标Y、图宽像素、图高像素、数据地址

注意：图片显示，不要大于、超出显示屏的有效范围

3-6  图片显示函数 原型

注意：本函数，其实就是两部分，以0x2C那行为界，上面是设置坐标、下面是发送16位颜色值。

/******************************************************************
 * 函数名： LCD_Image
 * 功  能： 在指定区域内填充指定图片数据
 *          图片数据在font.h文件中.只适合少量图片保存
 *          Image2Lcd转换：水平扫描，16位真彩色
 * 参  数： uint16_t x,y     左上角起始坐标
 *          uint16_t width   图片宽度
 *          uint16_t height  图片高度
 *          u8* image        数据缓存地址
 *****************************************************************/
void LCD_Image(uint16_t x, uint16_t y, uint16_t width, uint16_t height, const uint8_t *image)
{
    uint32_t cnt = 0;

    for (uint16_t i=0; i<height; i++)   // 一行一行地显示
    {
        writeCmd( 0X2A );               // 设置x坐标
        writeData( x>>8 );
        writeData( x & 0XFF );

        writeCmd(  0X2B );              // 设置y坐标
        writeData( (y+i) >> 8 );
        writeData( (y+i) & 0XFF );

        writeCmd(0X2C);                 // 开始写GRAM

        for (uint16_t j = 0; j < width; j++)                        // 一行中，从左到事，逐个像素处理
        {
            writeData((image[cnt * 2 + 1] << 8) | image[cnt * 2]);  // 写入16位颜色数据
            cnt++;
        }
    }
}

3-7  本示例显示效果

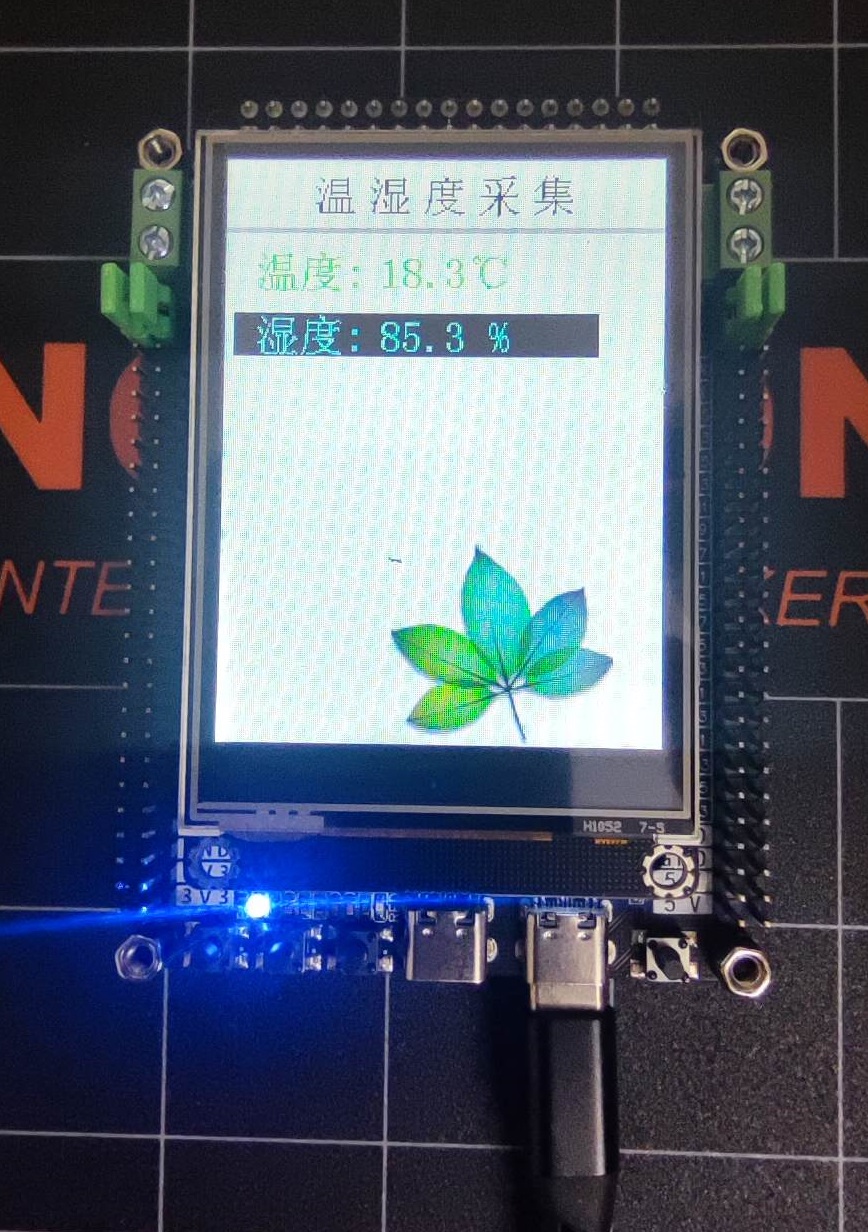

3-8  其它图片配合文字输出的效果
