前面介绍了LDO的结构和压降,第二部分LDO使用的电容。
目录
一. LDO 电容
-
前馈电容
前馈电容是和电阻分压反馈网络顶部电阻并联的电容,可以改善噪声性能、稳定性、负载响应和电源抑制比 PSRR。注意的是,使用前馈电容器只有在使用可调 LDO 时才可行,因为电阻网络位于LDO 外部。
-
改善噪声性能

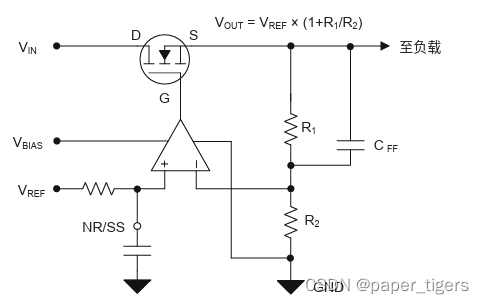

图 1. 使用前馈电容器的 NMOS LDO
在稳压过程中,LDO 的误差放大器使用电阻网络(R1 和 R2)提高参考电压的增益,以便相应地驱动FET的栅极。参考直流电压将按 1+R1/R2 的倍数增大。考虑到误差放大器的带宽,参考电压交流元件的某些部分也会放大。通过在顶部电阻并联电容,将为特定频率范围引入分流功能。可以将该频率范围内的交流元件保持在单位增益范围内,其中 R1 模拟短路(该频率范围将由所使用的电容器的阻抗特性确定)。
图 2. TPS7A91 噪声与频率和 Cff 值的关系
从图2可以看出,通过使用不同的 Cff 值,可以降低 TPS7A91 的噪声。与顶部电阻并联放置 100nf电容器后,可以将噪声从 9μVrms 降至 4.9μVrms。
-
改善稳定性和瞬态响应
添加 Cff 还会在 LDO 反馈回路中引入零点 (Zff) 和极点 (Pff), 可分别通过下面公式进行计算:
将零点置于出现单位增益的频率之前可以提高相位裕度,如图3所示。
图 3. 仅使用前馈补偿的典型 LDO 的增益/相位图
从图 3 中可以看到,没有 Zff 时,单位增益将提前在 200kHz 左右出现。增加零点后,出现单位增益的频率略微右移(约 300kHz),相位裕度也有所提高。由于 Pff 位于单位增益频率的右侧,因此它对相位裕度的影响微乎其微。 增加的相位裕度在 LDO 改善的负载瞬态响应中非常明显。通过增加相位裕度,LDO 输出将减少振铃并更快稳定。
-
提高改善电源抑制比
根据零点和极点的位置,还可以缩减增益衰减幅度。 图 4 显示了从 100kHz 开始零点对增益衰减的影响。通过增大频段的增益,还能够改善该频段的环路响应,从而使该特定频率范围的 PSRR 提高。请参见图 4。
图 4. TPS7A8300 PSRR 与频率和 Cff 值的关系
如图 4 所示,增大 Cff 电容会使零点左移,从而在较低频率范围内改善环路响应和相应的 PSRR。 当然必须选择 Cff 的值以及 Zff 和 Pff 的相应位置,以确保稳定性。遵循手册中规定的 Cff 限制,可以防止出现不稳定性。
-
降噪电容
LDO 器件管脚中具有名为 “NR/SS” 的特殊引脚,如上图 1 所示,这个 “NR/SS” 引脚具有双重功能:可用于过滤内部电压基准产生的噪声并降低 LDO 启动或使能期间的转换率。
在此引脚上添加电容器 (Cnr/ss) 将形成具有内部电阻的阻容 (RC) 滤波器,帮助分流由电压基准生成的不需要的噪声。由于电压基准是生成噪声的主要因素,增大电容有助于将此低通滤波器的截止频率左移。下图显示了此电容器对输出噪声产生的影响。
图 5. TPS7A91 的噪声频谱密度与频率和 Cnr/ss 的关系
Cnr/ss 的值越大,降噪效果越好。但是在某些点上,增大电容不会再降低噪声。其余噪声来自误差放大器、FET 等。
添加电容器还会在启动期间引入 RC 延迟,导致输出电压以较慢的速率上升。当输出端或负载上存在大容量电容并且需要减小浪涌电流时,此方法十分有利。 浪涌电流表示为:
为减小浪涌电流,必须降低输出电容或转换率。Cnr/ss 可以降低转化率。
图 6. TPS7A85 启动时的电压与 Cnr/ss 的关系。
如图 6 所示,增大 Cnr/ss 值会延长启动时间,从而防止浪涌电流出现尖峰,并且可能会触发电流限制事件。
二. 总结
下表列了一些经验,显示 Cnr/ss 和 Cff 对噪声的影响程度。
表 1. Cnr/ss 和 Cff 的影响与频率的关系
参数 | 噪声 | ||
低频 (<= 1kHz) | 中频(1kHz~100kHz) | 高频(>100kHz) | |
降噪电容Cnr/ss | 抑制效果好 | 抑制效果一般 | 无影响 |
前馈电容 Cff | 抑制效果一般 | 抑制效果好 | 抑制效果一般 |
