最近要完成显示一个饼图，使用echarts组件，先用官方给定的模板加载出样式，然后修改为自定义的样式。如下图是要自定义legend。

先放上官方加载出的代码

this.chart.setOption({
  title: {
    text: "Filter request number distribution of different project",
    textStyle: {
      color: 'black',
      fontWeight: 'bold'
    }
  },
  tooltip: {
    trigger: 'item'
  },
  legend: {       //对图形的解释部分
    orient: 'vertical',
    right: 10,
    y: 'center'
  },
  series: [
    {
      name: 'Access From',
      type: 'pie',
      radius: ['55%', '70%'],
      avoidLabelOverlap: false,
      label: {
        show: false,
        position: 'center'
      },
      emphasis: {
        label: {
          show: true,
          fontSize: '20',
          fontWeight: 'bold'
        }
      },
      labelLine: {
        show: false
      },
      data: data // 需要加载的数据
    }
  ]
})

 对于需要加载的数据如下：

            data: [
              { value: 1048, name: 'Search Engine' },
              { value: 735, name: 'Direct' },
              { value: 580, name: 'Email' },
              { value: 484, name: 'Union Ads' },
              { value: 300, name: 'Video Ads' }
            ]

然后在此基础上进行修改。

首先可以看到，图标默认是长方形，而需求是小圆点。

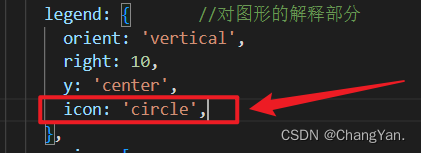

 在此处设置就可以变为小圆点

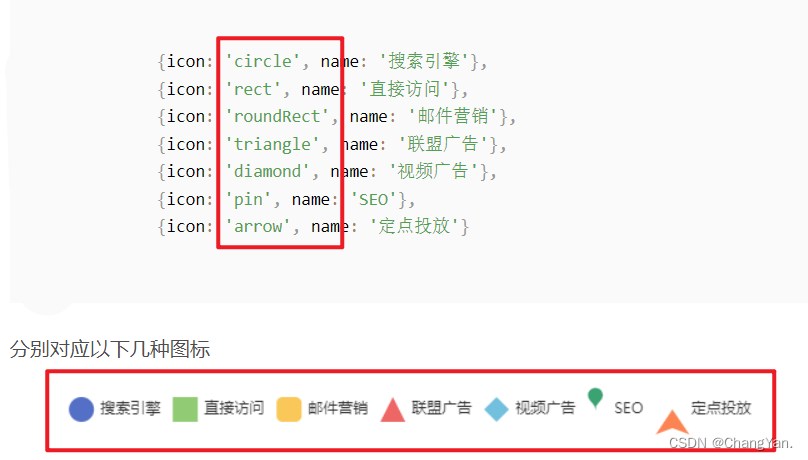

如果需要其它图标，可以参看下图



接着就是右边一段文字到三段文字的显示，不止要展示出name，还要展示出百分比和数量。

这个就要用到legend.formatter进行设置，还要用到legend.textStyle. rich，在 rich 里面，可以自定义富文本样式，使三列文字的中间那一列展示为灰色，两边文字为黑色。

具体官网样式设置教程：Documentation - Apache ECharts

具体分析过程如下：

首先把文字分为3段，a表示name，b表示百分比， c表示value数量。

然后在textStyle里设置各自的样式，设置后的代码如下，注意备注【添加】的地方是主要更改



      this.chart.setOption({
        title: {
          text: 'Filter request number distribution of different project',
          textStyle: {
            color: 'black',
            fontWeight: 'bold'
          }
        },
        tooltip: {
          trigger: 'item'
        },
        legend: { // 对图形的解释部分
          orient: 'vertical',
          right: 10,
          y: 'center',
          icon: 'circle',			// 添加
          formatter: function(name) {	// 添加
            let total = 0
            let target
            for (let i = 0; i < data.length; i++) {
              total += data[i].value
              if (data[i].name === name) {
                target = data[i].value
              }
            }
            var arr = [
              '{a|' + name + '}',
              '{b|' + ((target / total) * 100).toFixed(2) + '%}',
              '{c|' + target + '}'
            ]
            return arr.join('  ')
          },
          textStyle: {	// 添加
            padding: [8, 0, 0, 0],
            rich: {
              a: {
                fontSize: 15,
                width: 110
              },
              b: {
                fontSize: 15,
                width: 70,
                color: '#c1c1c1'
              },
              c: {
                fontSize: 15
              }
            }
          }
        },
        series: [
          {
            name: 'Access From',
            type: 'pie',
            radius: ['55%', '70%'],
            center: ['30%', '50%'],
            avoidLabelOverlap: false,
            label: {
              show: false,
              position: 'center'
            },
            emphasis: {
              label: {
                show: true,
                fontSize: '20',
                fontWeight: 'bold'
              }
            },
            labelLine: {
              show: false
            },
            data: data
          }
        ]
      })

 最后加载出的样式如图
