Apache DolphinScheduler 源码解析-任务生命周期（1）
ApacheDolphinScheduler 是一个分布式去中心化，易扩展的可视化 DAG 工作流任务调度平台。本篇对 Apache DolphinScheduler 调度平台从源码上解析任务从创建，构建，分发，执行，结束五个阶段的处理，涉及 Api-Server，Master-Server，Worker-Server三个服务。ApacheDolphinScheduler官网: https://d
Apache DolphinScheduler 是一个分布式去中心化，易扩展的可视化 DAG 工作流任务调度平台。本篇对 Apache DolphinScheduler 调度平台从源码上解析任务从创建，构建，分发，执行，结束五个阶段的处理，涉及 Api-Server，Master-Server，Worker-Server三个服务。
Apache DolphinScheduler
官网: https://dolphinscheduler.apache.org/github: https://github.com/apache/dolphinscheduler
branch: dev
Api-Server
Api-Server 主要负责工作流和任务的创建，DAG 校验，任务参数校验，定时管理，定时命令生产，项目资源安全告警等的管理功能和提供对外 Rest API。

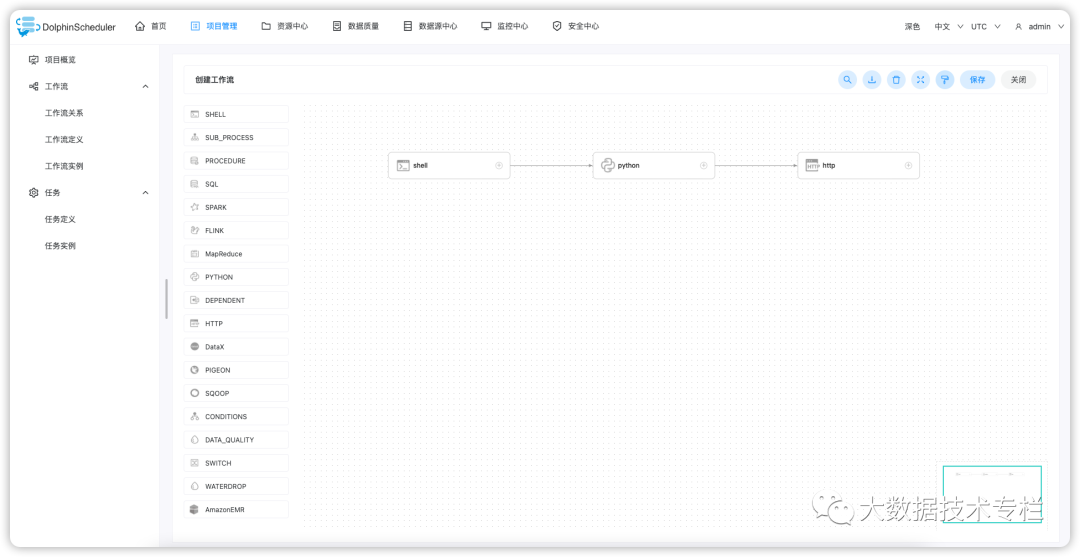

创建工作流定义
Api 创建工作流定义代码处理流程：
检查各任务节点参数
检查任务依赖关系，生成DAG并判断是否存在有环
保存任务定义
保存工作流定义
保存任务依赖关系
public Map<String, Object> createProcessDefinition(User loginUser, long projectCode, String name, String description, String globalParams, String locations, int timeout, String tenantCode, String taskRelationJson, String taskDefinitionJson, ProcessExecutionTypeEnum executionType) {
...
List<ProcessTaskRelationLog> taskRelationList = JSONUtils.toList(taskRelationJson, ProcessTaskRelationLog.class);
Map<String, Object> checkRelationJson = checkTaskRelationList(taskRelationList, taskRelationJson, taskDefinitionLogs);
...
ProcessDefinition processDefinition = new ProcessDefinition(projectCode, name, processDefinitionCode, description,
globalParams, locations, timeout, loginUser.getId(), tenantId);
processDefinition.setExecutionType(executionType);
return createDagDefine(loginUser, taskRelationList, processDefinition, taskDefinitionLogs);
}
上线/下线工作流定义
上线：更新工作流定义状态为上线
下线：更新工作流定义状态为下线并同时更新scheduler调度状态为下线
public Map<String, Object> releaseProcessDefinition(User loginUser, long projectCode, long code, ReleaseState releaseState) {
...
switch (releaseState) {
case ONLINE:
...
processDefinition.setReleaseState(releaseState);
processDefinitionMapper.updateById(processDefinition);
break;
case OFFLINE:
processDefinition.setReleaseState(releaseState);
int updateProcess = processDefinitionMapper.updateById(processDefinition);
...
schedulerService.deleteSchedule(project.getId(), schedule.getId());
...
break;
default:
putMsg(result, Status.REQUEST_PARAMS_NOT_VALID_ERROR, RELEASESTATE);
return result;
}
...
}
手动执行工作流
目前系统支持手动单次和定时两种方式触发工作流执行，手动单次触发执行时，Api 服务生成 Command 可执行数据, 由 Master-Server 触发工作流，分发到 Worker-Server 进行执行。
public Map<String, Object> execProcessInstance(User loginUser, long projectCode, long processDefinitionCode, String cronTime, CommandType commandType, FailureStrategy failureStrategy, String startNodeList, TaskDependType taskDependType, WarningType warningType, int warningGroupId, RunMode runMode, Priority processInstancePriority, String workerGroup, Long environmentCode,Integer timeout, Map<String, String> startParams, Integer expectedParallelismNumber, int dryRun, ComplementDependentMode complementDependentMode) {
...
int create = this.createCommand(commandType, processDefinition.getCode(),
taskDependType, failureStrategy, startNodeList, cronTime, warningType, loginUser.getId(),
warningGroupId, runMode, processInstancePriority, workerGroup, environmentCode, startParams,
expectedParallelismNumber, dryRun, complementDependentMode);
...
return result;
}
private int createCommand(CommandType commandType, long processDefineCode, TaskDependType nodeDep, FailureStrategy failureStrategy, String startNodeList, String schedule, WarningType warningType, int executorId, int warningGroupId, RunMode runMode, Priority processInstancePriority, String workerGroup, Long environmentCode,
Map<String, String> startParams, Integer expectedParallelismNumber, int dryRun, ComplementDependentMode complementDependentMode) {
...
command.setCommandParam(JSONUtils.toJsonString(cmdParam));
command.setExecutorId(executorId);
...
// determine whether to complement
if (commandType == CommandType.COMPLEMENT_DATA) {
if (start == null || end == null) {
return 0;
}
return createComplementCommandList(start, end, runMode, command, expectedParallelismNumber, complementDependentMode);
} else {
command.setCommandParam(JSONUtils.toJsonString(cmdParam));
return processService.createCommand(command);
}
}
创建工作流定时
Api 创建工作流定时代码处理流程：
检查用户权限
检查当前工作流状态是否为上线
新增调度定时数据
更新工作流告警组
public Map<String, Object> insertSchedule(User loginUser, long projectCode, long processDefineCode, String schedule, WarningType warningType, int warningGroupId, FailureStrategy failureStrategy, Priority processInstancePriority, String workerGroup, Long environmentCode) {
...
scheduleObj.setCrontab(scheduleParam.getCrontab());
scheduleObj.setTimezoneId(scheduleParam.getTimezoneId());
...
scheduleMapper.insert(scheduleObj);
...
processDefinition.setWarningGroupId(warningGroupId);
processDefinitionMapper.updateById(processDefinition);
...
return result;
}
上线工作流定时
Api 上线工作流定时代码处理流程：
检查用户权限
检查当前定时是否为上线状态
检查当前工作流是否存在
检查当前工作流的任务依赖是否存在
检查当前工作流的任务状态是否为上线
检查当前工作流的所有子工作流的状态是否为上线
检查Master-Server是否存在
更新调度定时数据的状态为上线
上线：上线操作则将 Job 添加到 org.quartz.Scheduler, jobName 为 scheduleId, jobGroup 为 projectId, Job 类为 ProcessScheduleJob.
下线：下线操作则将 Job 从 org.quartz.Scheduler 中删除
public Map<String, Object> setScheduleState(User loginUser, long projectCode, Integer id, ReleaseState scheduleStatus) {
...
List<Server> masterServers = monitorService.getServerListFromRegistry(true);
...
scheduleObj.setReleaseState(scheduleStatus);
scheduleMapper.updateById(scheduleObj);
...
switch (scheduleStatus) {
case ONLINE:
...
setSchedule(project.getId(), scheduleObj);
break;
case OFFLINE:
...
deleteSchedule(project.getId(), id);
break;
default:
putMsg(result, Status.SCHEDULE_STATUS_UNKNOWN, scheduleStatus.toString());
return result;
}
...
return result;
}
org.apache.dolphinscheduler.service.quartz.ProcessScheduleJob 负责生成 Command 数据。
protected void executeInternal(JobExecutionContext context) {
...
Command command = new Command();
command.setCommandType(CommandType.SCHEDULER);
...
processService.createCommand(command);
}
待续！
期待下篇解读 Master-Server 服务是如何进行 DAG 构建，分发任务并同时监听工作流和任务的状态。
