交换机堆叠配置

交换机堆叠注意事项

  • 交换机型号一致
    选择型号一致的交换机进行堆叠，如果必须使用不同型号的交换机进行混堆，请注意：
    • 不同系列的交换机不能组建堆叠
    • 同系列内不同子系列交换机不能组建堆叠
    • 同系列内同子系列内不同型号的交换机基本可以组建堆叠，只有少量型号不支持
 系列 子系列 型号
 S5700 S5735-S S5735-S24T4X、S5735-S24P4X、S5735-S32ST4X
 S5735-L S5735-L12T4S-A、S5735-L12P4S-A、S5735-L24T4S-A

  • 系统版本一致
    将交换机系统版本设置为一致，当堆叠中的交换机系统版本不一致时，从交换机会自动同步成主交换机的系统版本，主交换机负责收集堆叠中成员信息并计算堆叠拓扑，然后将堆叠拓扑信息同步到所有的成员交换机中。

  • 备份配置文件
    若交换机中已存在配置，建议在配置堆叠之前建议将配置备份，因为堆叠成功后，除主交换机之外，其他交换机的配置都会丢失。

两台交换机堆叠

    真机操作，模拟器不支持！！！

网络拓扑

本次测试基于光口，电口也可以实现，原理相同。

交叉互联：
    SWA的3口连到SWB的4口；
    SWB的3口连到SWA的4口。

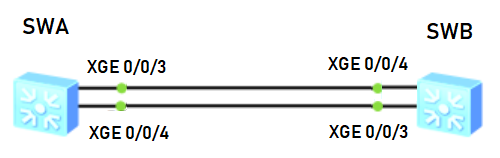

逻辑连线拓扑如图：
在这里插入图片描述

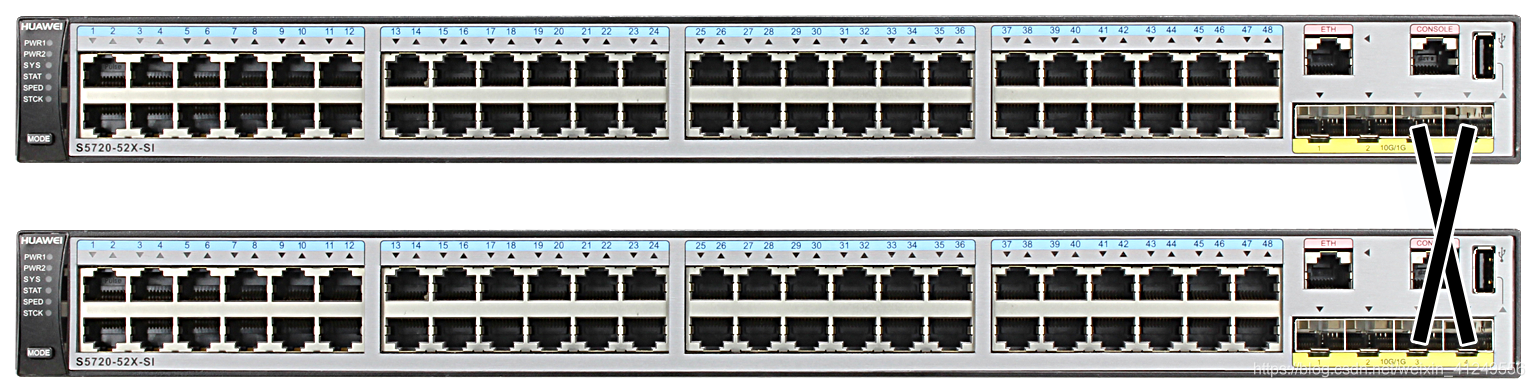

真机连线如图：
在这里插入图片描述
建议配置完堆叠之后再接线！！！

堆叠配置

第一台交换机

#修改名称
[Huawei]sysname SWA

#交换机的成员号默认为0，SWA不修改

#交换机的堆叠优先级默认为100，数值越大越优先，SWA修改为200
[SWA]stack slot 0 priority 200

#配置要启用的堆叠接口
[SWA]interface stack-port 0/1
[SWA-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWA]interface stack-port 0/2
[SWA-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWA>save

第二台交换机

#修改名称
[Huawei]sysname SWB

#修改SWB成员号，默认为0，将其修改为1
[SWB]stack slot 0 renumber 1

#修改SWB堆叠优先级，并且低于主交换机，如将优先级修改为150
[SWB]stack slot 0 priority 150

#配置要启用的堆叠接口
[SWB]interface stack-port 0/1
[SWB-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWB]interface stack-port 0/2
[SWB-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWB>save

接线…系统自动重启…数据自动同步…堆叠成功！！！

此时登录任意一台交换机上查看，可以发现交换机信息一致，并且接口数量叠加。

#查看交换机接口
<SWA>display interface brief
或
<SWA>display port vlan

<SWA>display port vlan
Port         Link Type       PVID       Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet0/0/1         auto       1       1-4094
GigabitEthernet0/0/2         auto       1       1-4094
GigabitEthernet0/0/3         auto       1       1-4094
GigabitEthernet0/0/4         auto       1       1-4094
GigabitEthernet0/0/5         auto       1       1-4094
GigabitEthernet0/0/6         auto       1       1-4094
GigabitEthernet0/0/7         auto       1       1-4094
GigabitEthernet0/0/8         auto       1       1-4094
GigabitEthernet0/0/9         auto       1       1-4094
GigabitEthernet0/0/10       auto       1       1-4094
GigabitEthernet0/0/11       auto       1       1-4094
GigabitEthernet0/0/12       auto       1       1-4094
GigabitEthernet0/0/13       auto       1       1-4094
GigabitEthernet0/0/14       auto       1       1-4094
GigabitEthernet0/0/15       auto       1       1-4094
GigabitEthernet0/0/16       auto       1       1-4094
GigabitEthernet0/0/17       auto       1       1-4094
GigabitEthernet0/0/18       auto       1       1-4094
GigabitEthernet0/0/19       auto       1       1-4094
GigabitEthernet0/0/20       auto       1       1-4094
GigabitEthernet0/0/21       auto       1       1-4094
GigabitEthernet0/0/22       auto       1       1-4094
GigabitEthernet0/0/23       auto       1       1-4094
GigabitEthernet0/0/24       auto       1       1-4094
GigabitEthernet0/0/25       auto       1       1-4094
GigabitEthernet0/0/26       auto       1       1-4094
GigabitEthernet0/0/27       auto       1       1-4094
GigabitEthernet0/0/28       auto       1       1-4094
GigabitEthernet0/0/29       auto       1       1-4094
GigabitEthernet0/0/30       auto       1       1-4094
GigabitEthernet0/0/31       auto       1       1-4094
GigabitEthernet0/0/32       auto       1       1-4094
GigabitEthernet0/0/33       auto       1       1-4094
GigabitEthernet0/0/34       auto       1       1-4094
GigabitEthernet0/0/35       auto       1       1-4094
GigabitEthernet0/0/36       auto       1       1-4094
GigabitEthernet0/0/37       auto       1       1-4094
GigabitEthernet0/0/38       auto       1       1-4094
GigabitEthernet0/0/39       auto       1       1-4094
GigabitEthernet0/0/40       auto       1       1-4094
GigabitEthernet0/0/41       auto       1       1-4094
GigabitEthernet0/0/42       auto       1       1-4094
GigabitEthernet0/0/43       auto       1       1-4094
GigabitEthernet0/0/44       auto       1       1-4094
GigabitEthernet0/0/45       auto       1       1-4094
GigabitEthernet0/0/46       auto       1       1-4094
GigabitEthernet0/0/47       auto       1       1-4094
GigabitEthernet0/0/48       auto       1       1-4094
GigabitEthernet1/0/1         auto       1       1-4094
GigabitEthernet1/0/2         auto       1       1-4094
GigabitEthernet1/0/3         auto       1       1-4094
GigabitEthernet1/0/4         auto       1       1-4094
GigabitEthernet1/0/5         auto       1       1-4094
GigabitEthernet1/0/6         auto       1       1-4094
GigabitEthernet1/0/7         auto       1       1-4094
GigabitEthernet1/0/8         auto       1       1-4094
GigabitEthernet1/0/9         auto       1       1-4094
GigabitEthernet1/0/10       auto       1       1-4094
GigabitEthernet1/0/11       auto       1       1-4094
GigabitEthernet1/0/12       auto       1       1-4094
GigabitEthernet1/0/13       auto       1       1-4094
GigabitEthernet1/0/14       auto       1       1-4094
GigabitEthernet1/0/15       auto       1       1-4094
GigabitEthernet1/0/16       auto       1       1-4094
GigabitEthernet1/0/17       auto       1       1-4094
GigabitEthernet1/0/18       auto       1       1-4094
GigabitEthernet1/0/19       auto       1       1-4094
GigabitEthernet1/0/20       auto       1       1-4094
GigabitEthernet1/0/21       auto       1       1-4094
GigabitEthernet1/0/22       auto       1       1-4094
GigabitEthernet1/0/23       auto       1       1-4094
GigabitEthernet1/0/24       auto       1       1-4094
GigabitEthernet1/0/25       auto       1       1-4094
GigabitEthernet1/0/26       auto       1       1-4094
GigabitEthernet1/0/27       auto       1       1-4094
GigabitEthernet1/0/28       auto       1       1-4094
GigabitEthernet1/0/29       auto       1       1-4094
GigabitEthernet1/0/30       auto       1       1-4094
GigabitEthernet1/0/31       auto       1       1-4094
GigabitEthernet1/0/32       auto       1       1-4094
GigabitEthernet1/0/33       auto       1       1-4094
GigabitEthernet1/0/34       auto       1       1-4094
GigabitEthernet1/0/35       auto       1       1-4094
GigabitEthernet1/0/36       auto       1       1-4094
GigabitEthernet1/0/37       auto       1       1-4094
GigabitEthernet1/0/38       auto       1       1-4094
GigabitEthernet1/0/39       auto       1       1-4094
GigabitEthernet1/0/40       auto       1       1-4094
GigabitEthernet1/0/41       auto       1       1-4094
GigabitEthernet1/0/42       auto       1       1-4094
GigabitEthernet1/0/43       auto       1       1-4094
GigabitEthernet1/0/44       auto       1       1-4094
GigabitEthernet1/0/45       auto       1       1-4094
GigabitEthernet1/0/46       auto       1       1-4094
GigabitEthernet1/0/47       auto       1       1-4094
GigabitEthernet1/0/48       auto       1       1-4094

由于SWA的优先级为200最大，SWB的优先级修改为150最小，所以SWA成为主交换机Master，SWB成为备交换机Standby。
#查看堆叠
<SWA>display stack
Stack topology type: Ring
Stack system MAC: 34a2-a2c6-1a20
MAC switch delay time: 10 min
Stack reserved vlan: 4093
Slot of the active management port: --
Slot      Role        Mac address      Priority   Device type
-------------------------------------------------------------
0         Master      34a2-a2c6-1a20   200        S5720-52X-SI-AC
1         Standby     749d-8f2c-2af0   150        S5720-52X-SI-AC

三台交换机堆叠

    真机操作，模拟器不支持！！！

网络拓扑

本次测试基于光口，电口也可以实现，原理相同。

交叉互联：
    SWA的3口连到SWB的4口；
    SWB的3口连到SWC的4口；
    SWC的3口连到SWA的4口。

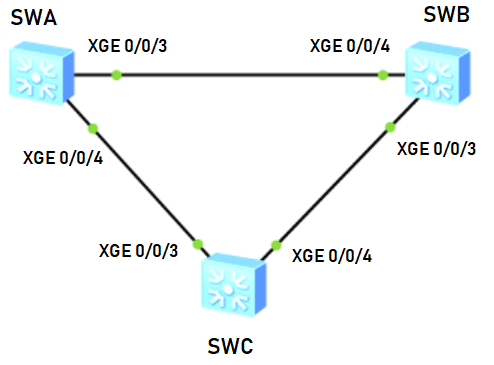

逻辑连线拓扑如图：
在这里插入图片描述
真机连线如图：
在这里插入图片描述
建议配置完堆叠之后再接线！！！

堆叠配置

第一台交换机

#修改名称
[Huawei]sysname SWA

#交换机的成员号默认为0，SWA不修改

#交换机的堆叠优先级默认为100，数值越大越优先，SWA修改为200
[SWA]stack slot 0 priority 200

#配置要启用的堆叠接口
[SWA]interface stack-port 0/1
[SWA-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWA]interface stack-port 0/2
[SWA-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWA>save

第二台交换机

#修改名称
[Huawei]sysname SWB

#修改SWB成员号，默认为0，将其修改为1
[SWB]stack slot 0 renumber 1

#修改SWB堆叠优先级，并且低于主交换机，如将优先级修改为150
[SWB]stack slot 0 priority 150

#配置要启用的堆叠接口
[SWB]interface stack-port 0/1
[SWB-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWB]interface stack-port 0/2
[SWB-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWB>save

第三台交换机

#修改名称
[Huawei]sysname SWC

#修改SWC成员号，默认为0，将其修改为2
[SWC]stack slot 0 renumber 2

#交换机的堆叠优先级默认为100，SWC不修改，保持默认即可

#配置要启用的堆叠接口
[SWC]interface stack-port 0/1
[SWC-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWC]interface stack-port 0/2
[SWC-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWC>save

接线…系统自动重启…数据自动同步…堆叠成功！！！

此时登录任意一台交换机上查看，可以发现交换机信息一致，并且接口数量叠加。

#查看交换机接口
<SWA>display interface brief
或
<SWA>display port vlan

<SWA>display port vlan
Port         Link Type       PVID       Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet0/0/1         auto       1       1-4094
GigabitEthernet0/0/2         auto       1       1-4094
GigabitEthernet0/0/3         auto       1       1-4094
GigabitEthernet0/0/4         auto       1       1-4094
GigabitEthernet0/0/5         auto       1       1-4094
GigabitEthernet0/0/6         auto       1       1-4094
GigabitEthernet0/0/7         auto       1       1-4094
GigabitEthernet0/0/8         auto       1       1-4094
GigabitEthernet0/0/9         auto       1       1-4094
GigabitEthernet0/0/10       auto       1       1-4094
GigabitEthernet0/0/11       auto       1       1-4094
GigabitEthernet0/0/12       auto       1       1-4094
GigabitEthernet0/0/13       auto       1       1-4094
GigabitEthernet0/0/14       auto       1       1-4094
GigabitEthernet0/0/15       auto       1       1-4094
GigabitEthernet0/0/16       auto       1       1-4094
GigabitEthernet0/0/17       auto       1       1-4094
GigabitEthernet0/0/18       auto       1       1-4094
GigabitEthernet0/0/19       auto       1       1-4094
GigabitEthernet0/0/20       auto       1       1-4094
GigabitEthernet0/0/21       auto       1       1-4094
GigabitEthernet0/0/22       auto       1       1-4094
GigabitEthernet0/0/23       auto       1       1-4094
GigabitEthernet0/0/24       auto       1       1-4094
GigabitEthernet0/0/25       auto       1       1-4094
GigabitEthernet0/0/26       auto       1       1-4094
GigabitEthernet0/0/27       auto       1       1-4094
GigabitEthernet0/0/28       auto       1       1-4094
GigabitEthernet0/0/29       auto       1       1-4094
GigabitEthernet0/0/30       auto       1       1-4094
GigabitEthernet0/0/31       auto       1       1-4094
GigabitEthernet0/0/32       auto       1       1-4094
GigabitEthernet0/0/33       auto       1       1-4094
GigabitEthernet0/0/34       auto       1       1-4094
GigabitEthernet0/0/35       auto       1       1-4094
GigabitEthernet0/0/36       auto       1       1-4094
GigabitEthernet0/0/37       auto       1       1-4094
GigabitEthernet0/0/38       auto       1       1-4094
GigabitEthernet0/0/39       auto       1       1-4094
GigabitEthernet0/0/40       auto       1       1-4094
GigabitEthernet0/0/41       auto       1       1-4094
GigabitEthernet0/0/42       auto       1       1-4094
GigabitEthernet0/0/43       auto       1       1-4094
GigabitEthernet0/0/44       auto       1       1-4094
GigabitEthernet0/0/45       auto       1       1-4094
GigabitEthernet0/0/46       auto       1       1-4094
GigabitEthernet0/0/47       auto       1       1-4094
GigabitEthernet0/0/48       auto       1       1-4094
GigabitEthernet1/0/1         auto       1       1-4094
GigabitEthernet1/0/2         auto       1       1-4094
GigabitEthernet1/0/3         auto       1       1-4094
GigabitEthernet1/0/4         auto       1       1-4094
GigabitEthernet1/0/5         auto       1       1-4094
GigabitEthernet1/0/6         auto       1       1-4094
GigabitEthernet1/0/7         auto       1       1-4094
GigabitEthernet1/0/8         auto       1       1-4094
GigabitEthernet1/0/9         auto       1       1-4094
GigabitEthernet1/0/10       auto       1       1-4094
GigabitEthernet1/0/11       auto       1       1-4094
GigabitEthernet1/0/12       auto       1       1-4094
GigabitEthernet1/0/13       auto       1       1-4094
GigabitEthernet1/0/14       auto       1       1-4094
GigabitEthernet1/0/15       auto       1       1-4094
GigabitEthernet1/0/16       auto       1       1-4094
GigabitEthernet1/0/17       auto       1       1-4094
GigabitEthernet1/0/18       auto       1       1-4094
GigabitEthernet1/0/19       auto       1       1-4094
GigabitEthernet1/0/20       auto       1       1-4094
GigabitEthernet1/0/21       auto       1       1-4094
GigabitEthernet1/0/22       auto       1       1-4094
GigabitEthernet1/0/23       auto       1       1-4094
GigabitEthernet1/0/24       auto       1       1-4094
GigabitEthernet1/0/25       auto       1       1-4094
GigabitEthernet1/0/26       auto       1       1-4094
GigabitEthernet1/0/27       auto       1       1-4094
GigabitEthernet1/0/28       auto       1       1-4094
GigabitEthernet1/0/29       auto       1       1-4094
GigabitEthernet1/0/30       auto       1       1-4094
GigabitEthernet1/0/31       auto       1       1-4094
GigabitEthernet1/0/32       auto       1       1-4094
GigabitEthernet1/0/33       auto       1       1-4094
GigabitEthernet1/0/34       auto       1       1-4094
GigabitEthernet1/0/35       auto       1       1-4094
GigabitEthernet1/0/36       auto       1       1-4094
GigabitEthernet1/0/37       auto       1       1-4094
GigabitEthernet1/0/38       auto       1       1-4094
GigabitEthernet1/0/39       auto       1       1-4094
GigabitEthernet1/0/40       auto       1       1-4094
GigabitEthernet1/0/41       auto       1       1-4094
GigabitEthernet1/0/42       auto       1       1-4094
GigabitEthernet1/0/43       auto       1       1-4094
GigabitEthernet1/0/44       auto       1       1-4094
GigabitEthernet1/0/45       auto       1       1-4094
GigabitEthernet1/0/46       auto       1       1-4094
GigabitEthernet1/0/47       auto       1       1-4094
GigabitEthernet1/0/48       auto       1       1-4094
GigabitEthernet2/0/1         auto       1       1-4094
GigabitEthernet2/0/2         auto       1       1-4094
GigabitEthernet2/0/3         auto       1       1-4094
GigabitEthernet2/0/4         auto       1       1-4094
GigabitEthernet2/0/5         auto       1       1-4094
GigabitEthernet2/0/6         auto       1       1-4094
GigabitEthernet2/0/7         auto       1       1-4094
GigabitEthernet2/0/8         auto       1       1-4094
GigabitEthernet2/0/9         auto       1       1-4094
GigabitEthernet2/0/10       auto       1       1-4094
GigabitEthernet2/0/11       auto       1       1-4094
GigabitEthernet2/0/12       auto       1       1-4094
GigabitEthernet2/0/13       auto       1       1-4094
GigabitEthernet2/0/14       auto       1       1-4094
GigabitEthernet2/0/15       auto       1       1-4094
GigabitEthernet2/0/16       auto       1       1-4094
GigabitEthernet2/0/17       auto       1       1-4094
GigabitEthernet2/0/18       auto       1       1-4094
GigabitEthernet2/0/19       auto       1       1-4094
GigabitEthernet2/0/20       auto       1       1-4094
GigabitEthernet2/0/21       auto       1       1-4094
GigabitEthernet2/0/22       auto       1       1-4094
GigabitEthernet2/0/23       auto       1       1-4094
GigabitEthernet2/0/24       auto       1       1-4094
GigabitEthernet2/0/25       auto       1       1-4094
GigabitEthernet2/0/26       auto       1       1-4094
GigabitEthernet2/0/27       auto       1       1-4094
GigabitEthernet2/0/28       auto       1       1-4094
GigabitEthernet2/0/29       auto       1       1-4094
GigabitEthernet2/0/30       auto       1       1-4094
GigabitEthernet2/0/31       auto       1       1-4094
GigabitEthernet2/0/32       auto       1       1-4094
GigabitEthernet2/0/33       auto       1       1-4094
GigabitEthernet2/0/34       auto       1       1-4094
GigabitEthernet2/0/35       auto       1       1-4094
GigabitEthernet2/0/36       auto       1       1-4094
GigabitEthernet2/0/37       auto       1       1-4094
GigabitEthernet2/0/38       auto       1       1-4094
GigabitEthernet2/0/39       auto       1       1-4094
GigabitEthernet2/0/40       auto       1       1-4094
GigabitEthernet2/0/41       auto       1       1-4094
GigabitEthernet2/0/42       auto       1       1-4094
GigabitEthernet2/0/43       auto       1       1-4094
GigabitEthernet2/0/44       auto       1       1-4094
GigabitEthernet2/0/45       auto       1       1-4094
GigabitEthernet2/0/46       auto       1       1-4094
GigabitEthernet2/0/47       auto       1       1-4094
GigabitEthernet2/0/48       auto       1       1-4094

由于SWA的优先级为200最大，SWB的优先级为150次之，SWC默认为100最小，所以SWA成为主交换机Master，SWB成为备交换机Standby，SWC成为从交换机Slave。
#查看堆叠
<SWA>display stack
Stack topology type: Ring
Stack system MAC: 34a2-a2c6-1a20
MAC switch delay time: 10 min
Stack reserved vlan: 4093
Slot of the active management port: --
Slot      Role        Mac address      Priority   Device type
-------------------------------------------------------------
0         Master      34a2-a2c6-1a20   200        S5720-52X-SI-AC
1         Standby     749d-8f2c-2af0   150        S5720-52X-SI-AC
2         Slave       cc64-a642-706d   100        S5720-52X-SI-AC
Logo
重庆城市开发者社区

长江两岸老火锅，共聚山城开发者！We Want You！

更多推荐

cover

Claude 3 大模型再度点燃 AI 战火，性能和速度全面超越 GPT-4

avatar 重庆城市开发者社区

马斯克怒斥Sam Altman“变心”，发起诉讼，网友：OpenAI AGI计划因此被推迟到了2027年！...

整理|苏宓出品 | CSDN（ID：CSDNnews）树大招风的 OpenAI 因脚步太快，纷争不断。2024 年 2 月的最后一天，特斯拉 CEO 埃隆·马斯克对刚回归正轨不久的 OpenAI 又丢了一枚“深水炸弹”，向旧金山法院提交了一份 46 页的诉讼报告，宣布起诉 OpenAI 及其 CEO Sam Altman、还有 OpenAI 的联合创始人和总裁 Greg Brockman。山雨..

avatar 重庆城市开发者社区
cover

【2023 CSDN年度报告】2023年属于哪种创作风格？一起来测！

avatar 重庆城市开发者社区
