TRIG引脚负责发送超声波脉冲串。此引脚应设置为高电平10μs，此时HC-SR04将以40 kHZ发出8个周期的声波脉冲。发出声波爆发后，ECHO引脚将变为高电平。ECHO引脚是数据引脚 - 用于进行距离测量。发送超声波脉冲串后， ECHO引脚将变为高电平，它将保持高电平，直到检测到超声波脉冲串为止，此时它将变为低电平。

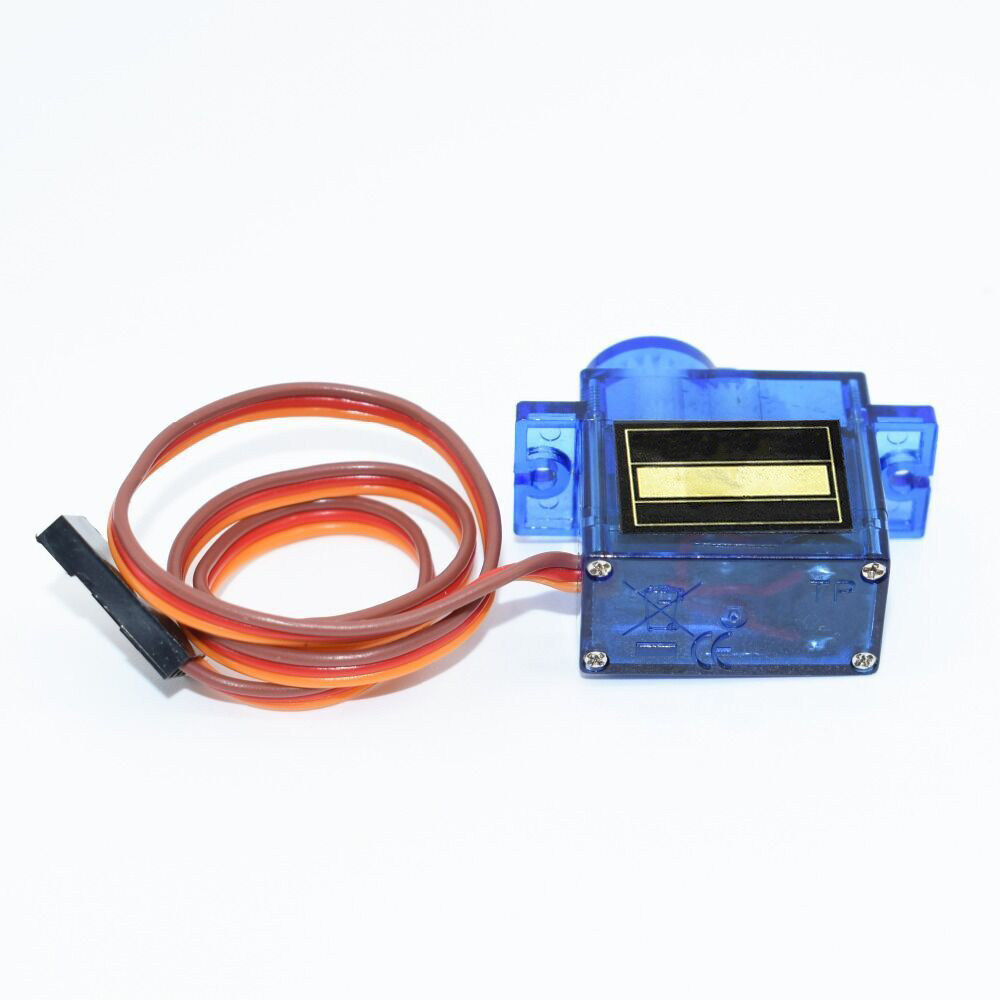

首先看一般舵机的原理，舵机内部有一个基准电路，产生周期为20ms，高电平宽度为1.5ms的基准信号，这个位置其实是舵机转角的中间位置。通过比较信号线的PWM信号与基准信号，内部的电机控制板得出一个电压差值，将这个差值加到电机上控制舵机转动。控制舵机的高电平范围为0.5ms到2.5ms。0.5ms为最小角度，2.5ms为最大角度。以180度舵机为例：0.5ms----------------0度；1
