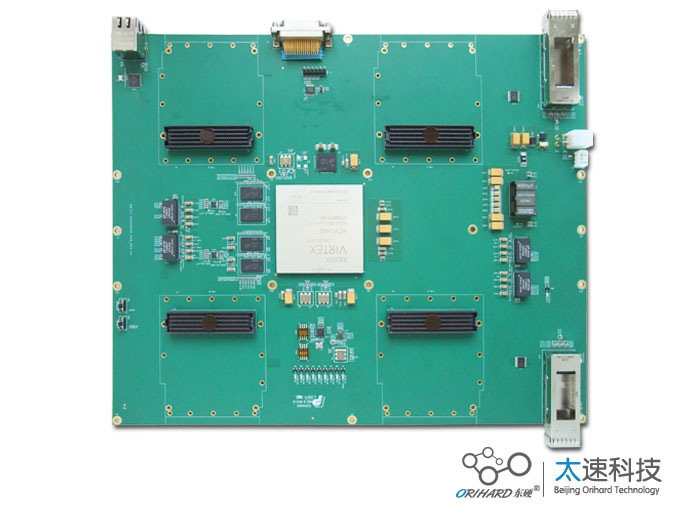

基于XCVU440-FLGA2892的多核处理器多输入芯片验证板卡为实现网络交换芯片的验证，包括四个FMC接口、DDR、GPIO等，板卡用于完成甲方的芯片验证任务，多任务功能验证。

产品提供了4个x4 PCIe 3.0总线接口，其中2个x4 PCIe 3.0接口可配置为1个x8 PCIe3.0接口，另外2个x4 PCIe 3.0接口可灵活配置成4个x2 PCIe 3.0或8个x1 PCIe 3.0或2个x2 PCIe 3.0和4个x1 PCIe 3.0接口，因此该产品具有很强的扩展性，可以很好满足多负载多节点的应用需求。另外2个x4 PCIe 3.0接口，可配置成4个x2 P

板卡基于FMC LPC接口设计16路 LVDS输入或者输出接口，用于图像传输，数据传输等应用。板卡通过选焊接SN65LVDS386或者SN65LVDS387，只能单独输入，或者单独输出工作。提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。板卡配置FPGA母板用于模拟信号、无线电、光电采集场景。69X76

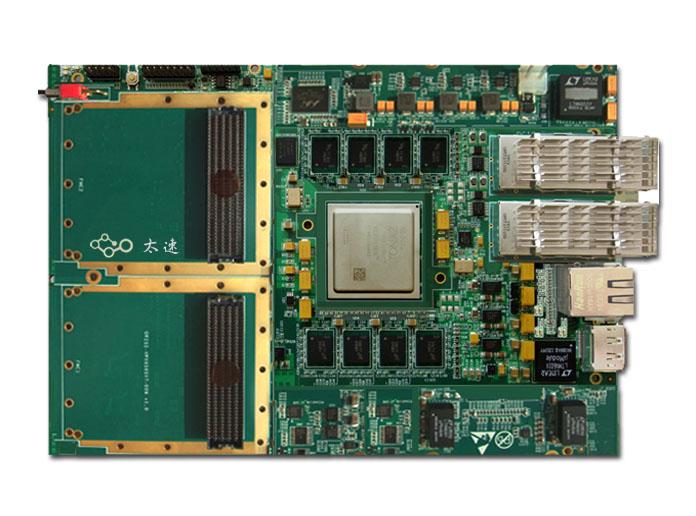

本板卡系我司自主设计研发，基于Xilinx公司Zynq UltraScale+ MPSOC系列SOC XCZU19EG-FFVC1760架构，支持PCIE Gen3x16模式。其中，ARM端搭载一组64-bit DDR4，总容量达4GB，可稳定运行在2400MT/s，PL端支持两组64-bit DDR4，每组容量均为4GB，最高运行速率支持2666MT/s；板卡具有自控上电顺序，支持多种启动模式，
