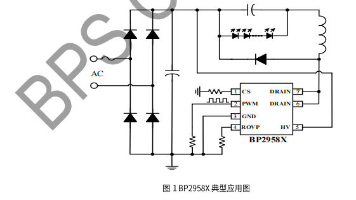

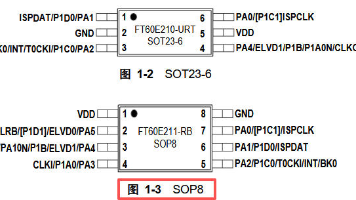

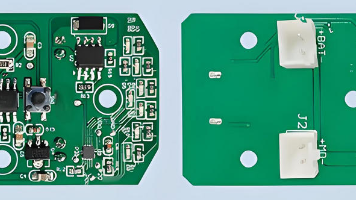

SOP8 封装只有 8 个脚，但集成了 EEPROM、4 路 PWM、死区控制、故障刹车、多级复位保护、可微调振荡器等丰富功能。这种"一引脚多用"的设计，让小小的 8 脚芯片能驱动电机、调光、做电源管理，甚至当比较器用。它采用 SOP8 封装，内置 EEPROM，支持 4 路 PWM（含 1 路带死区控制的互补输出），待机功耗低至 0.2μA，非常适合智能家居、小家电控制、LED 调光等成本敏感型

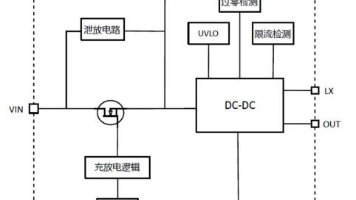

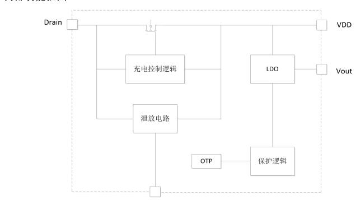

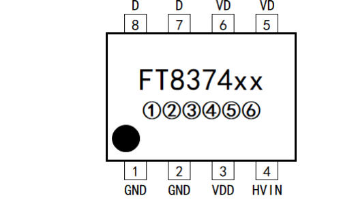

它的设计思路很直接：省掉电感、省掉变压器、省掉复杂的开关电源控制，用一颗芯片直接从交流市电产生稳定的 5V 直流。它直接从交流市电取电，输出固定 5V，最大电流 50mA（全波）/30mA（半波），非常适合小家电控制板、智能开关、传感器节点等超低成本的非隔离供电场景。内置的 AC 泄放电路能自适应检测真实的 Drain 端电压，确保每个 AC 周期都能正确开启功率管充电，同时降低芯片损耗。芯片内部

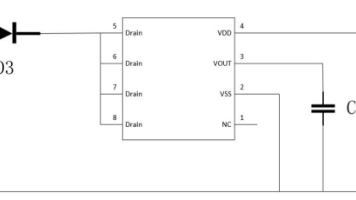

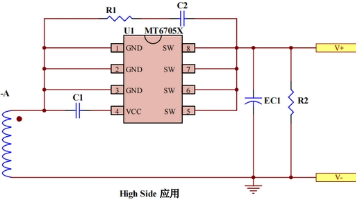

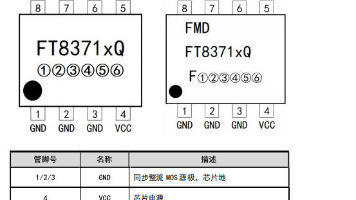

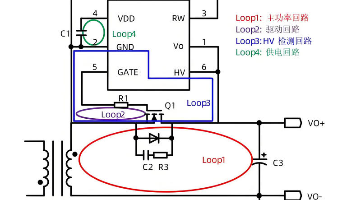

答案是：FT8371CQ-RT，这颗 SOP-8 封装的次边同步整流芯片，内置 9mΩ/40V 超低导阻MOS，支持 DCM/QR 模式，负端应用零外围（只需接变压器和输出电容），是 5V3.2A（16W）充电器的理想选择。Drain脚大面积铺铜：D脚（5~8）是主要散热途径，PCB上需铺足够铜皮，建议至少0.5平方英寸。D脚（5~8）和GND脚（1~3）均多个引脚并联，目的是降低封装寄生电阻、提

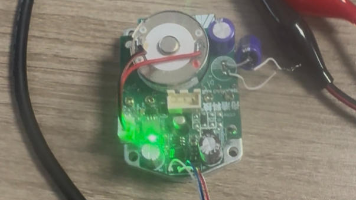

PID周期100ms，流量传感器（涡轮/电磁/超声波）输入，稳态误差<±1%FS。远程：可选CAN总线、LoRa、NB-IoT，接入SCADA/智慧水务平台。-40℃低温启动、105℃高温不降额，沙漠、高寒、湿热环境全天候运行。：时钟、GPIO、PWM、ADC、比较器、通信接口。故障代码：卡涩、过流、欠压、传感器断线、行程超限。：故障检测、运行日志、预测算法、EEPROM记录。：步进细分、加减速曲

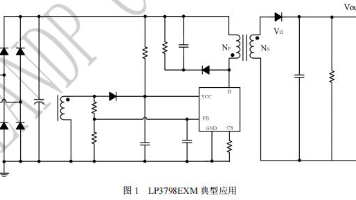

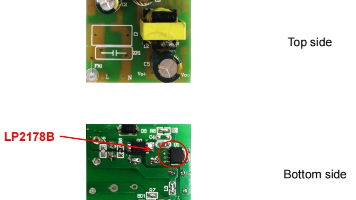

该芯片集成750V高压功率管，采用特有的PFM控制方式，在实现5V/350mA输出的同时，将音频噪声抑制做到极致，成为语音小夜灯、智能插座、小家电辅助电源等开放式非隔离电源的理想选择。传统PWM控制器在轻载时降频运行，开关频率易落入20kHz以下的可听音频段（人耳敏感区约2kHz-20kHz），产生明显的变压器或电感啸叫声。，两者在电气性能、封装尺寸、功能特性上完全一致，仅顶部标识不同。5V供电的

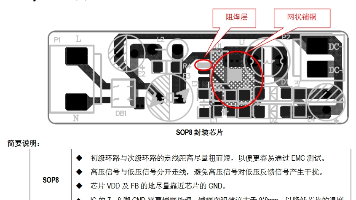

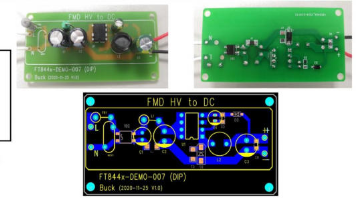

FT8440AD，一款12V/350mA的非隔离智能家居芯片，以其卓越的性能和直接替代SDH8302的能力，成为了市场上的一颗新星。认证版：FR1 22 Ω/2 W 绕线电阻 + 1 mH 工字电感 + 4.7 µF/400 V ×2，Surge 差模 2 kV 余量 20 %；功率环：AC-L → EC1+ → U1-Drain → L1 → EC3+ → EC1-，环路面积 < 1 cm²；非

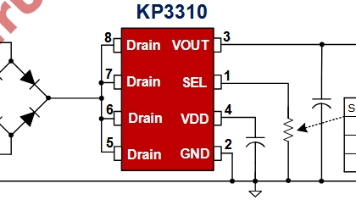

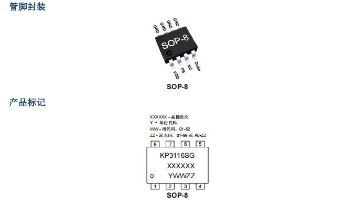

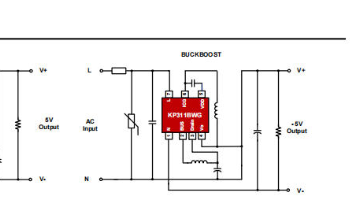

传统AC-DC电源=整流桥+高压电容+电感+PWM IC+光耦+...，哪怕只做3.3V/30mA，也至少十几颗器件。KP3310把整套电路压进一颗8脚芯片：无需电感、无需高压电解、无需辅助绕组，直接85~305V交流进，5V/3.3V/2.7V稳压出。采用“离线线性稳压”架构，通过 AC 同步检测+能量包控制 把交流能量“切碎”后直送 LDO，无需储能电感。实测：86盒内温升 45℃，无线模组连

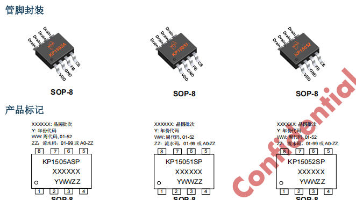

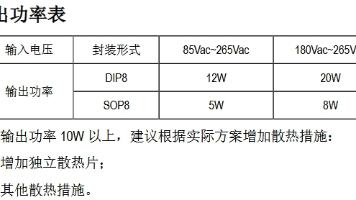

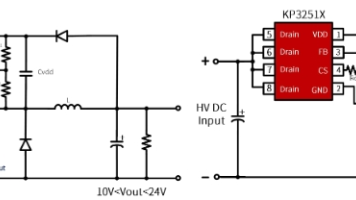

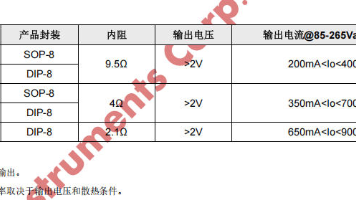

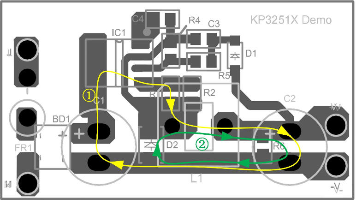

以前：整流桥 + 高压电解 + 变压器 + PWM IC + 光耦 + ...（15+ 颗）现在：KP321X + 电感 + 输出电容 + 2 颗电阻（5 颗）即可输出 12V/200~900mA，待机 <50mW。KP321X 集成 650V MOSFET、高压启动、多模式 PWM、全套保护，专为 小家电、工业控制、线性电源替代 而生，默认 12V 输出，FB 脚悬空即可，外围极简，layout

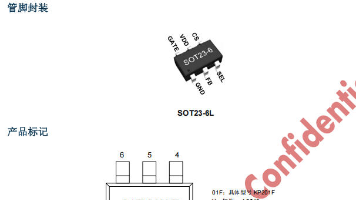

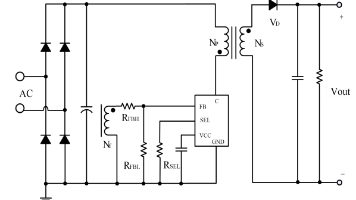

本文以KP201FLGA（SOT23-6封装）为核心，给出一份可直接打样的15 V/0.8 A电机驱动辅助电源参考设计，并完整拆解其恒压(CV)、恒流(CC)、恒功率(CP)三种输出模式的实现机理。副边LC谐振频率≈1.8 kHz，TL431补偿RC：22 kΩ+4.7 µF，零点位1.5 kHz，相位裕量58°；抖频±4 %@16 ms周期，把65 kHz主频能量分散，传导EMI有6 dB余量，

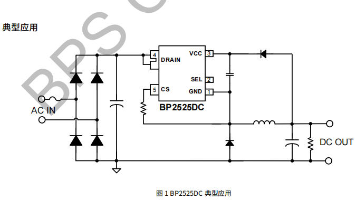

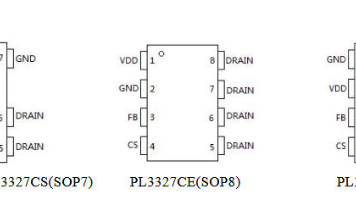

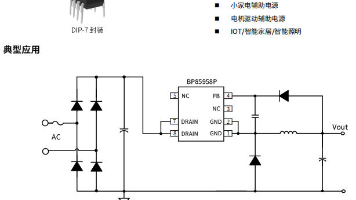

在小家电和辅助电源领域，工程师们常常面临一个挑战：如何在有限的空间和预算内，实现高效、稳定的电源设计。传统方案往往需要多个分立元件，不仅增加了成本，还提高了设计的复杂性。必易推出的，以其高性能、低成本和高集成度，为这一挑战提供了一个全新的解决方案。这款芯片将 500 V 高压 MOSFET、续流二极管、高压启动电路和采样电阻集成在一个 ASOP-7 封装中，不仅简化了设计，还显著降低了系统成本和功
