由于是测试驱动，因此我没有直接将信号源的信号给入栅极，而是通过3.3v电压域的PWM信号，通过运算放大器（因为不太熟悉ADI公司的比较器）将信号的电压域转到了VM的电压，但是此时出现了一个新的问题，就是运算放大器的带宽不够，造成我的PWM信号有巨大的上升沿和下降沿时间，并且一般的运算放大器输出驱动能力都不太够，根本无法驱动MOS的栅极，因此我想到了用NE555搭成的施密特触发器来实现对波形的整形和

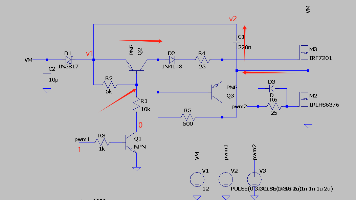

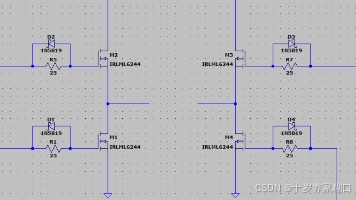

整个电路最核心的部分就是Q1和Q2共同控制了V1的导通路径，使得充电后的V1电压有一个快速、低阻抗的路径给MOS管的栅极进行驱动，进而给自举电容充电。该电路适合用于理解自举电路的基本原理： **为什么可以将驱动端的电压升高？**相信各位看完本文后也有了答案。
