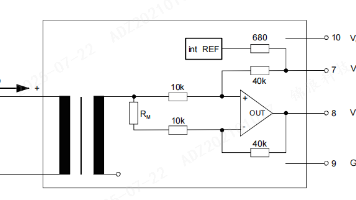

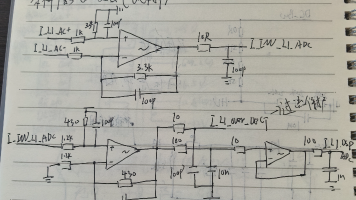

逆变器输出电流采样采用LEM 电流互感器, 开路传感器, 125A输入, 50 A输出, 电流比125:1, 4.5 至 5.5 V电源, PCB（印刷电路板）安装, HLSR系列HLSR 50-P。电流传感器T60404N4644X0461，内部结构图以及输入电流和输出电压的关系，可以将输入电流转化为输出电压，传递给下一级运放电路。

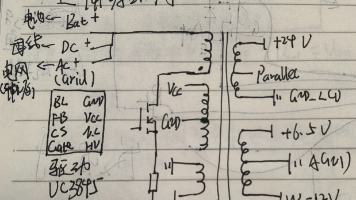

主辅源采用反激变换器拓扑，输入供电有母线供电、电池辅源供电、电网辅源供电。开关管为一个高耐压NMOS功率管。在本电路中1号引脚串联100nF电容接到器件的8号引脚GND，也是整个反激电路原边的地。2号引脚为闭环控制的反馈信号接入端，调控器件的输出。3号CS引脚为电路的电流保护引脚，切记一定要串联一个小电阻（几百毫欧）接地，同时并联一个几纳法的电容接地，去除干扰，防止误保护。4号引脚为栅极控制信号输

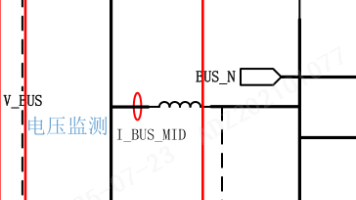

由于平衡桥后要连接双T型桥逆变电路并联，这里采用平衡桥电路来稳定母线和中线的电压平衡，使正母线电压BUS+和负母线电压BUS-相对于中线的电压大小相等，极性相反，如+50V=BUS+，-50=BUS-。

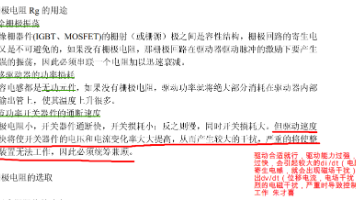

BOOST升压电路，采用两个IGBT并联分流模式来承受大电流，二极管整流。输出端并联大耐压小容值陶瓷电阻，利用低等效串联电阻（ESR）和优异的高频响应特性，滤除电源或信号中的高频噪声（如开关电源中的纹波），提升信号纯净度。再后面并联薄膜电容，薄膜电容（尤其是聚丙烯材质）对10MHz以上的超高频噪声呈现极低阻抗，能有效滤除开关管动作产生的尖峰电压和电磁干扰（EMI），使输出电压更平滑。其次​​：常与

安规电容的核心价值是“安全优先”X电容：大容量、高耐压，专攻差模干扰，需配泄放电阻。Y电容：小容量、超高绝缘，扼制共模泄漏，容量是安全红线。选型时需平衡EMI性能安全等级和环境耐受，尤其关注认证与失效模式，确保人身与设备双重安全。
