如果初始触发时候给为“1”，那最后输出就是“0”，然后输入自然也就是“0”，然后输出又变成“1”，如此实现“0”和“1”的固定频率交替振荡输出。process是指芯片中的cell比如buf从低/高电平到高/低电平所需的时间，一般指的是cell的延时。（扩展一下，一般如何提高电流呢，一般会选择升压，这就是为什么对于高频电路，我们会选择升压的原因。在对于功耗要求高的芯片，如果测得process延时小，

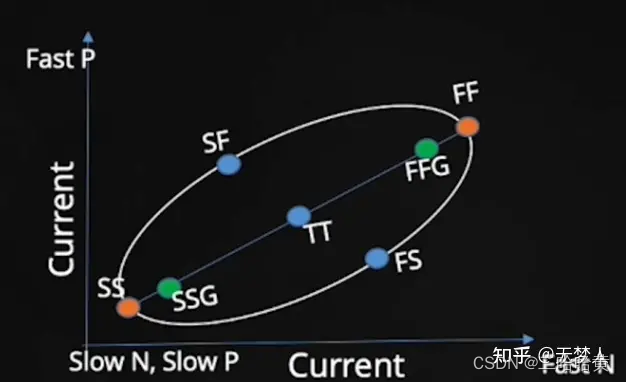

一般会现在跑两个corner ： ss 和ff常见的选择：电压：0.81v 低电压 （标准电压是0.9v，低电压为-10%）温度 ： -40摄氏度C ：只考虑电容影响（只有射频才会可能考虑R电阻的影响）worst ：最差的延时情况MAXIMUM :cell的最大延时用于分析setup 违例电压：0.99v 高电压 （标准电压是0.9v，低电压为+10%）温度 ： 125摄氏度C ：只考虑电容影响（
