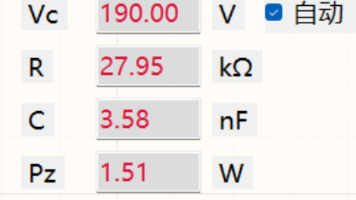

做好变压器后不要闲着,开始计算反馈环路,买元件,首先粗略的算一下输出电容需要多大。帮网友制作的28V开关电源,应该是T12或者C245焊台用的吧,具体没问。迭代几次,就可以把反馈环路上的元件都处理为标准值,然后下单买元件。处理妥当后,就可以下单打样做板子,同时也不要闲着,开始设计变压器。根据计算结果选4个1500uf,然后再确定电容的ESR,然后测一下漏感,也很低啊,只有1.23%就这么绕,,直到

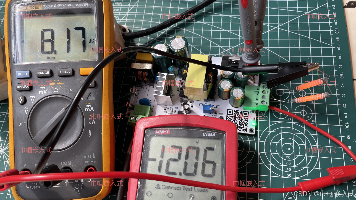

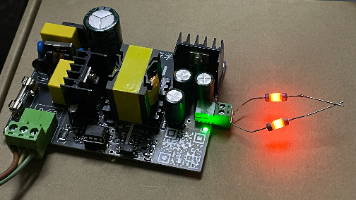

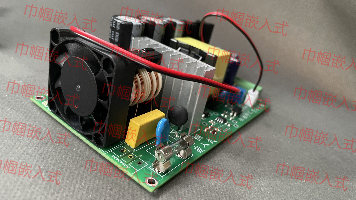

随便找了两个电灯泡当负载测了测，12.06Vx8.17A=98.5瓦。设计为12V10A也就是120W，可以超载到150左右吧。

做好变压器后不要闲着,开始计算反馈环路,买元件,首先粗略的算一下输出电容需要多大。帮网友制作的28V开关电源,应该是T12或者C245焊台用的吧,具体没问。迭代几次,就可以把反馈环路上的元件都处理为标准值,然后下单买元件。处理妥当后,就可以下单打样做板子,同时也不要闲着,开始设计变压器。根据计算结果选4个1500uf,然后再确定电容的ESR,然后测一下漏感,也很低啊,只有1.23%就这么绕,,直到

随便找了两个电灯泡当负载测了测，12.06Vx8.17A=98.5瓦。设计为12V10A也就是120W，可以超载到150左右吧。

做好变压器后不要闲着,开始计算反馈环路,买元件,首先粗略的算一下输出电容需要多大。帮网友制作的28V开关电源,应该是T12或者C245焊台用的吧,具体没问。迭代几次,就可以把反馈环路上的元件都处理为标准值,然后下单买元件。处理妥当后,就可以下单打样做板子,同时也不要闲着,开始设计变压器。根据计算结果选4个1500uf,然后再确定电容的ESR,然后测一下漏感,也很低啊,只有1.23%就这么绕,,直到

下图是一个典型的使用内置误差放大器的光耦431反馈方案,环路由开环直流增益和431增益和光耦增益和误差放大器增益共同构成,在环路设的时候需要让f在fBW位置总的增益为1也就是0db。虽然反激式开关电源结构上看没有电感器,但实际上反激变压器本身就兼具电感的作用,所以又要考虑右半平面零点的影响,这个也需要补偿,涉及大量计算。虽然反激式开关电源的占空比可以轻松超过50%,但是,超过50%之后需要斜坡补偿
