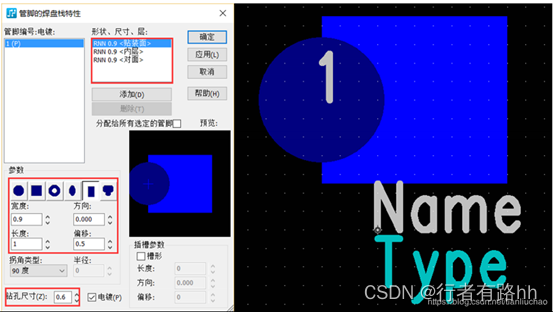

博主将会定期或不定期分享PADS，Allegro设计技巧和经验。从上图看出来，焊盘的长为1mm、宽为0.9mm，钻孔半径为0.3mm；各个焊盘的位置根据第一张图的位置定位，以形状中心为原点；钻孔偏移焊盘中心0.5mm。钻孔半径0.3mm，钻孔直径为0.6mm。一、PCB邮票孔的设计。1、邮票孔焊盘的制作。2、邮票孔焊盘的定位。

3pt Arc的功能是先确定两个端点然后再往中心拉圆弧。主要是用在画2D线，在拼板时使用。选择菜单栏Add→Arc w/Radius。（1）菜单栏选择Add→3ptArc。画出的圆弧效果如下图所示。画的圆弧效果如下图所示。（2）带有圆心的圆弧。

点击Setup→Design Parameters...跳出下面的对话框，Filled pads打勾。打开PCB时显示为空心焊盘，如何改为实心的。设置好后显示效果如下。

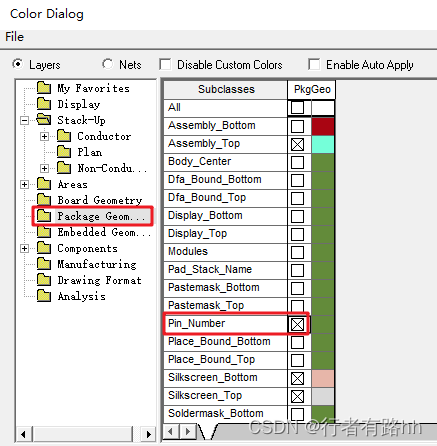

博主将会定期或不定期分享PADS，Allegro设计技巧和经验。选择Display菜单下的Color/Visibility(颜色/可见性)或按设置的快捷键Alt+Ctrl+C。跳出如下对话框，选择Package Geometry选项→PIN_Number后打钩。设置后器件管脚就显示编号了，效果如下图。显示器件管脚编号方法。

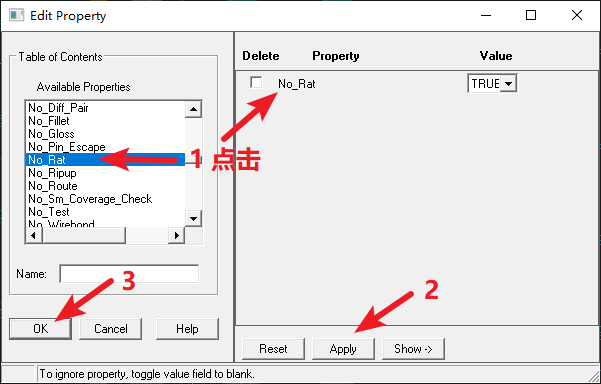

在进行PCB设计的时候，通常会隐藏掉GND网络的飞线，让PCB界面不会显得那么乱，有利于快速的走线。找到No_Rat（无飞线）点击，选项就会跳到到右侧，然后点击应用，点击确认。然后点击Edit菜单选择→Properties（属性），点击GND网络。（2）然后选择Generaledit（一般编辑模式），选择网络。选择快捷菜单栏上的assign color（分配颜色）图标。然后在Options选项卡下

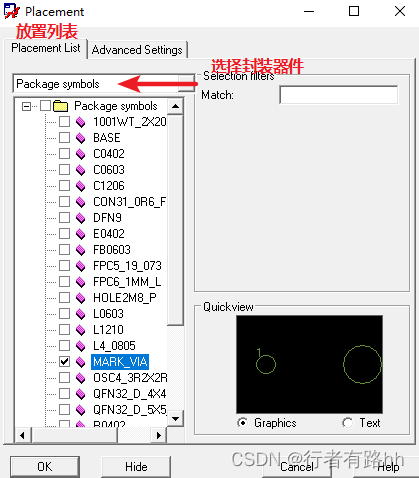

博主将会定期或不定期分享PADS，Allegro设计技巧和经验。3、然后在Placement List选项卡下→选择Package symbols（封装器件），然后选择需要添加的器件。Allegro手动添加器件主要是用在画完板后拼板给添加Mark点器件时使用。1、点击菜单Place→Manually...（手动）2、跳出下面的对话框，在Library前打勾。4、然后移出来放置即添加成功。

（1）选中要复用的器件、导线、铜箔等。然后鼠标右键选择→建立复用模块。（2）点击建立复用模块后，跳出建立复用模块对话框。刚才保存的复用模块已经添加到当前的项目中。（3）在调入的过程中出现警告可以忽略。（1）在ECO工具栏下，点击添加复用模块。这时复用的模块附着在鼠标上，点击放置。（3）保存复用模块在文件夹下即完成。2、在当前项目中添加复用模块。（2）选择刚才保存的复用模块。

博主将会定期或不定期分享PADS，Allegro设计技巧和经验。1、在菜单栏选择Shape（形状）→点击Global Dynamic Params...（全局动态参数）跳出下面的对话框，如下图所示，选择Smooth铜箔自动避让走线。在用Allegro进行PCB设计中宏，如何让铜箔自动避让走线？设置完成后，在走线的过程中，铜箔就会自动避让走线。Disabled：禁用，不允许；Smooth：光滑的；R

Slide etch：移动器件时，附着的导线随器件一起移动并优化导线。Stretch etch：移动器件时，附着的导线随器件以任意角度移动。这种方式用于，需要重新对器件进行布局时，不需要保留走线的情形。Ripup etch：移动器件时，附着的导线移掉。移动器件时，附着的导线随器件一起移动并优化导线。这种方式用于，优化布局时，需要保留走线的情形。移动器件时，附着的导线随器件以任意角度移动。移动器件时
