异形焊盘（Non-Standard Pad）是指形状、尺寸或结构不同于常规圆形、矩形焊盘的特殊焊盘设计。其核心特点是基于实际需求定制的几何形态，以满足电气性能、机械强度、功能、空间布局的特殊要求。

通过以上流程导入2D图纸，减少PCB设计中的板框错误。文件预处理：清理冗余内容，确保单位一致；精准映射：图层与单位设置严格对应；闭合性验证：利用PADS工具自动检查。掌握以上方法，即使是复杂异形板框（如弧形、开槽）也能轻松实现“一键导入”，为后续布局布线打下坚实基础！

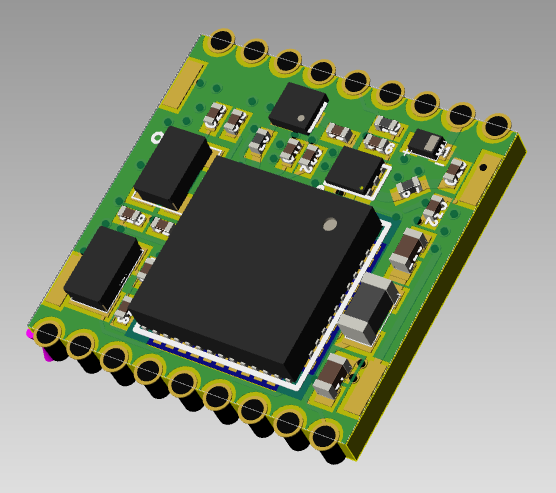

首先打开PADS工具，在查看目录下找到 PADS 3D的选项，点击选择后就可以查看PCB电路板的3D模型了!
