本文介绍了如何从嘉立创EDA专业版导出PCB封装库到PADS Layout软件的具体步骤：1）在嘉立创中查找并放置所需封装；2）编辑检查封装尺寸；3）导出为PADS格式文件；4）在PADS中新建库并导入封装。文章还指出可通过立创商城等平台获取更多元件封装，并提供了操作示意图。文末作者呼吁读者支持创作，表示这将激励持续输出优质内容。该教程为PCB设计初学者提供了实用的封装库迁移方法。

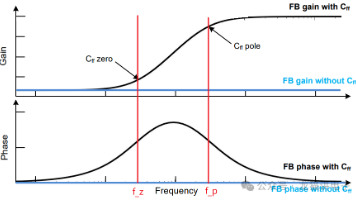

本文探讨了DC/DC电路中前馈电容的计算方法及其对系统性能的影响。研究发现：1）前馈电容通过引入零极点对提升系统稳定性和动态响应，其最优值计算公式为C4=1/(2πfc×R1×Vout/Vref)；2）电容值偏大会提高穿越频率但降低相位裕量，偏小则相反；3）输出电压越高越需要前馈电容。研究通过理论分析和TI实例验证了前馈电容在带宽优化与相位裕量间的折衷关系，并给出了设计时的微调建议。

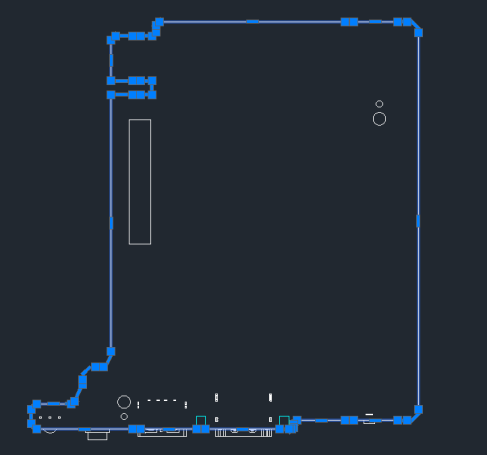

本文介绍了利用AutoCAD 2018将板框图合并为完整线段的方法：首先打开图纸并删除多余注释，保留正背面框图；其次选中所有线段，通过"合并"功能或快捷键J进行合并；操作后需检查是否存在断点，必要时放大视图进行修补。该方法简化了在PADS中闭合线段的过程，提高了工作效率。文档最后呼吁读者支持创作，并致以祝福。
