前言

最近拿到一块乐鑫出的开发板，型号是 ESP32-P4X-C5 Function EV Board V2.0。说实话第一眼看到它的时候我是有点惊讶的——这块板子把"多媒体 + AI + 多协议无线 + 有线网口"全部塞进了一块 PCB 里，几乎可以当一台小型 AI 终端来用。

今天就把这块板子掰开揉碎讲一遍，从芯片选型到硬件功能，再到能落地的行业方案，一次性说清楚。

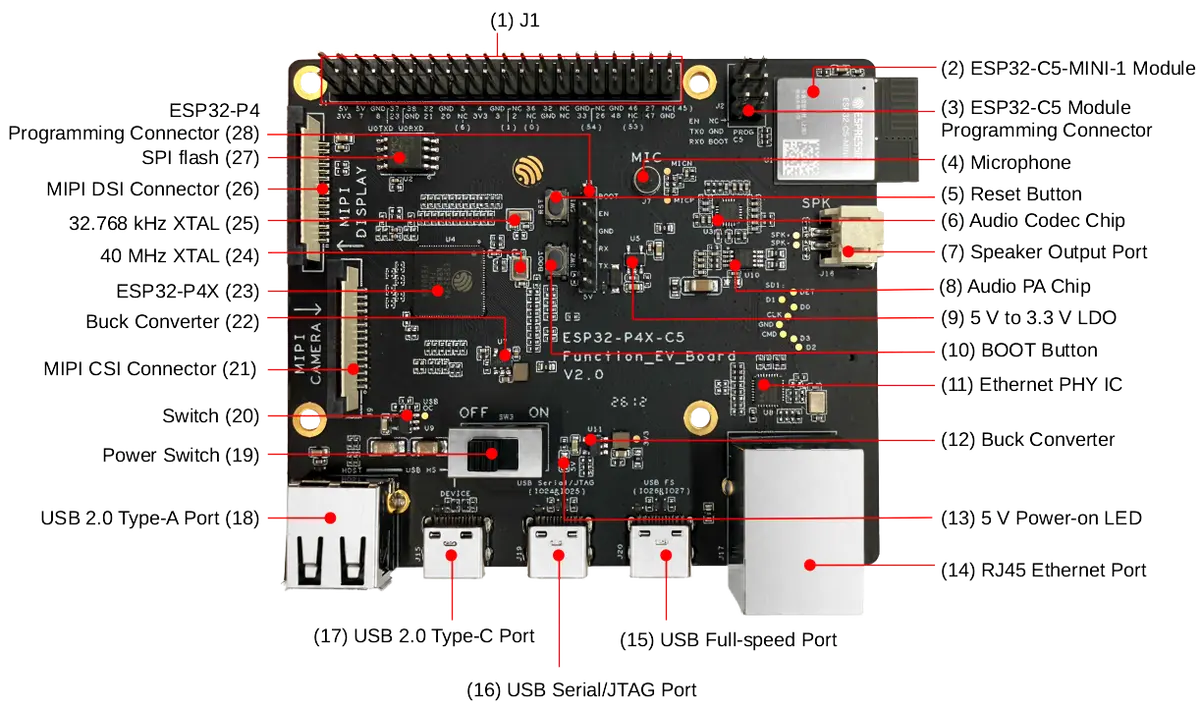

先看一眼板子长啥样

板子正中央有两块最核心的芯片：

• 左边那块是 ESP32-P4X，整个板子的"大脑"，负责多媒体、AI 推理、图像处理这些重活。
• 右上角那块小一点的模块是 ESP32-C5-MINI-1，专门负责无线通信，WiFi、蓝牙、Zigbee、Thread 都靠它。

这俩分工特别清楚——后面会讲为啥要这么设计。

板子周边你能看到的主要接口我都标在图里了，MIPI 摄像头接口、MIPI 显示屏接口、麦克风、喇叭输出、RJ45 网口、Type-C、A 口、JATG 调试口，还有一个超大排针 J1 引出全部 GPIO。

光看接口就知道，这板子不是让你点灯玩的，是真正能跑产品原型的。

一、板上都有啥芯片

主控：乐鑫 ESP32-P4X

乐鑫自家出的双核 RISC-V 处理器，主频最高 400MHz。这颗芯片有几个特别值得说的能力：

• 内置 NNA 神经网络加速器，能做本地 AI 推理，比如人脸识别、语音关键词识别。
• 硬件 H.264 编码器，摄像头画面可以直接硬编码成视频流，省 CPU。
• 硬件 ISP 图像信号处理器，摄像头原始数据进来直接处理，不用软件跑算法。
• 可以外接最大 32MB PSRAM，多媒体缓存完全够用。

简单说，这颗芯片是为"看得见、听得见、能思考"的场景设计的。

无线模组：ESP32-C5-MINI-1

板上那个带金属屏蔽罩的小模块就是它。

它支持的东西相当全：

• WiFi 6 双频：2.4GHz + 5GHz
• 蓝牙 5.3：经典蓝牙 + BLE 双模
• Zigbee 3.0
• Thread

一颗芯片搞定四种无线协议，这在嵌入式板子里相当少见。市面上大多数开发板要么只支持 WiFi/BLE，要么单独外挂 Zigbee 芯片。像这块板子把"四合一"集成进一个模组的，确实不多。

音频链路

板载的音频链路是完整的：

• ES8311（顺芯）音频编解码芯片，负责麦克风录音和扬声器音频解码。
• NS4150B（纳芯微）D 类功放，直接驱动外接喇叭。

也就是说你插上麦克风和喇叭，录播功能就直接能用了，不用再外挂任何音频模块。

以太网 PHY

IP101（联杰），10/100M 以太网 PHY 芯片，驱动那个 RJ45 网口。在工业场景里，有线网络比 WiFi 稳定得多，所以这颗芯片不能少。

电源和存储

• 多路 DC-DC 降压芯片 + 5V 转 3.3V LDO，整个板子的电源域分配。
• 京瓷或国产的 40MHz 系统晶振 + 32.768KHz 低功耗时钟晶振。
• 板载 SPI Flash（旺宏或兆易创新，乐鑫方案的标配）。

电源和时钟这种"不起眼"的部分其实很关键，做过硬件的都知道，电源纹波和时钟稳定性直接决定板子能不能稳定跑起来。

二、这块板子到底能干啥

多媒体能力是核心卖点

板子正面那两个 FPC 接口很显眼：

• MIPI-CSI 摄像头接口：可以接 200 万像素的 MIPI 摄像头，配合 P4X 自带的硬件 ISP，出来的画面质量比软件处理高一个档次。
• MIPI-DSI 显示屏接口：可以驱动 7 英寸 1024×600 的 MIPI 电容触摸屏。

加上完整的音频链路，这板子可以同时做：摄像头采集 + 屏幕显示 + 麦克风录音 + 喇叭播报。

这种"全链路"的多媒体能力，是很多开发板没有的。市面上多数板子要么只有摄像头没屏幕，要么有屏幕没音频。这块板子三件套齐全，省去了你自己搭外设的功夫。

高速 USB 资源

板子上的 USB 口特别多，而且分工明确：

• USB 2.0 Type-A 母口
• 两个 Type-C 接口
• USB-Serial/JTAG 调试口（下载程序、串口日志、硬件断点调试全靠它）
• 支持 USB OTG，可以外接 U 盘、USB 设备

调试口跟供电口分开是个细节，但很实用——你插着 JTAG 调试的时候不会被供电干扰。

有线网络

RJ45 百兆以太网口，硬件 PHY 芯片直连。工业场景下有线网比 WiFi 稳定，延迟也低，所以这个口是必选项。

调试和拓展

• BOOT 按键 + RESET 按键 + 5V 电源指示灯
• 电源总开关
• J1 超大 GPIO 排针，引出 UART、SPI、I2C 和全部通用 IO

J1 这个排针对做项目的人特别友好，你想外接什么传感器、继电器、串口设备，直接杜邦线插上去就能用。

三、这块板子能落地的行业方案

光说硬件参数没意义，咱们讲讲这块板子到底能用在哪些场景里。

1. AI 机器视觉终端

P4 的硬件 ISP、H.264 硬编码、NNA 加速器这三件套凑齐了，AI 视觉场景基本通吃：

• 人脸识别门禁
• 物体检测摄像头
• 工业视觉检测仪
• 快递柜扫码识别

摄像头实时画面硬编码，通过 WiFi 6 或者以太网把视频流传上去，本地 NNA 同时做 AI 推理，云端只负责存储和告警，延迟低很多。

2. 多协议智能网关（这块板子的强项）

C5 模组同时支持 WiFi 6 + 蓝牙 + Zigbee + Thread，这就是天然的智能家居/工业网关核心：

• 智能家居场景：把蓝牙传感器、Zigbee 灯具、WiFi 设备全部接进来，统一管理。
• 工业场景：采集多种协议的下位机传感器数据，做协议转换上传。

现在市面上的网关产品，很多都是用 Linux 系统跑协议转换。这块板子用 ESP 裸跑就行，功耗低一个数量级，成本也低。

3. 语音交互设备

完整音频链路 + 本地 AI 算力，可以做：

• 离线语音音箱（不需要联网就能识别指令）
• 楼宇对讲设备
• 录音播报终端
• 语音控制面板

离线语音的好处是响应快、不依赖网络、隐私性好——很多工业客户就认这一点。

4. 高清多媒体显示终端

MIPI-DSI 屏幕接口可以驱动 1024×600 的高清屏：

• 工业触控显示屏
• 商场广告机
• 智能家居中控屏
• 车载简易信息屏

7 寸屏 + 电容触控，做中控面板的尺寸刚好。

5. 工业物联网硬件

RJ45 网口 + J1 拓展 IO + USB 串口，这套配置做工业数据采集器很合适：

• 工业数据采集器
• 设备状态监测终端
• 串口服务器
• 传感器采集主机

工业场景对稳定性要求高，有线网 + 丰富 IO 比纯无线方案靠谱得多。

6. 低功耗便携设备

P4 支持低功耗模式，C5 的 BLE 可以广播传感器数据，所以这块板子也能做：

• 可穿戴设备
• 便携式检测仪
• 户外环境监测站（用 BLE 把传感器数据广播出去，手机接收）

7. 嵌入式教学平台

这块板子的外设太全了——MIPI 屏、摄像头、音频、多协议无线、以太网、JATG 调试。

高校的嵌入式、RISC-V、AIoT 课程用这块板子做开发平台特别合适。学生一块板子就能学完从底层驱动到上层 AI 应用的全链路，不用再外挂一堆模块。

四、这块板子最核心的优势

讲了这么多功能，最后总结一下这块板子为啥值得专门写一篇文章。

1. 双芯片异构架构

P4 专心跑多媒体和 AI 推理，C5 专心跑无线通信。这种"分工"的设计在嵌入式板子里不多见。

好处很明显：

• 多媒体处理和无线通信不会互相抢占 CPU 资源
• 无线协议升级只需要换 C5 模组，主控不动
• 软件开发可以更模块化

2. 全套多媒体硬件

摄像头 + 屏幕 + 音频链路完整，省去外设搭建时间。对于做原型验证的团队，这点特别重要——你买一块板子就能直接开干，不用先花一周时间调通各种外设。

3. 四合一无线方案

WiFi 6 + 蓝牙 + Zigbee + Thread 集成在一个模组里，市面上能做到的板子不多。这个特性对做智能家居和工业网关的团队来说是刚需。

4. 本地 AI 算力

NNA 硬件加速器让这块板子可以跑本地 AI 推理，不依赖云端算力。这一点在工业、楼宇、户外场景特别关键——很多场景网络不稳定，必须本地能跑。

最后

总的来说，这块 ESP32-P4X-C5 Function EV Board V2.0 不是一块普通的"入门开发板"，它更像是一台完整的 AIoT 原型机。

如果你正在做智能家居网关、工业视觉、语音交互、高清显示这几个方向的项目，这块板子值得仔细研究一下。它的双芯片架构和完整多媒体链路，能帮你省掉至少一两个月的外围硬件调试时间。

如果需要的话，我后面可以整理一份这块开发板完整 GPIO 引脚定义清单，方便做项目的时候直接对照引脚分配。

如果你也在玩这块板子，欢迎留言交流实际踩坑经验。
