实验四 逆向分析程序类

一、实验内容

1.逆向分析题1

根据实验报告附件的程序代码实例,绘出对应的软件工程模型图（程序流程图、软件结构图、类图等）

（1）用弦截法求方程

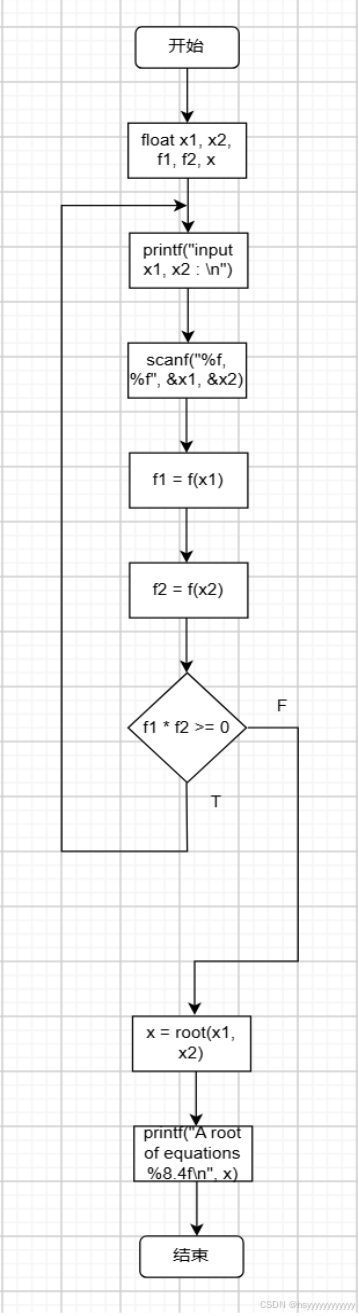

（1.1）程序流程图

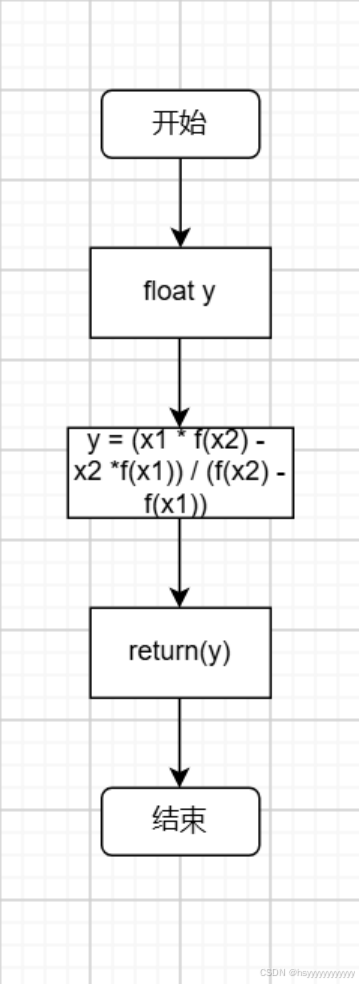

        float f(float x)

float  xpoint (float x1，float x2)

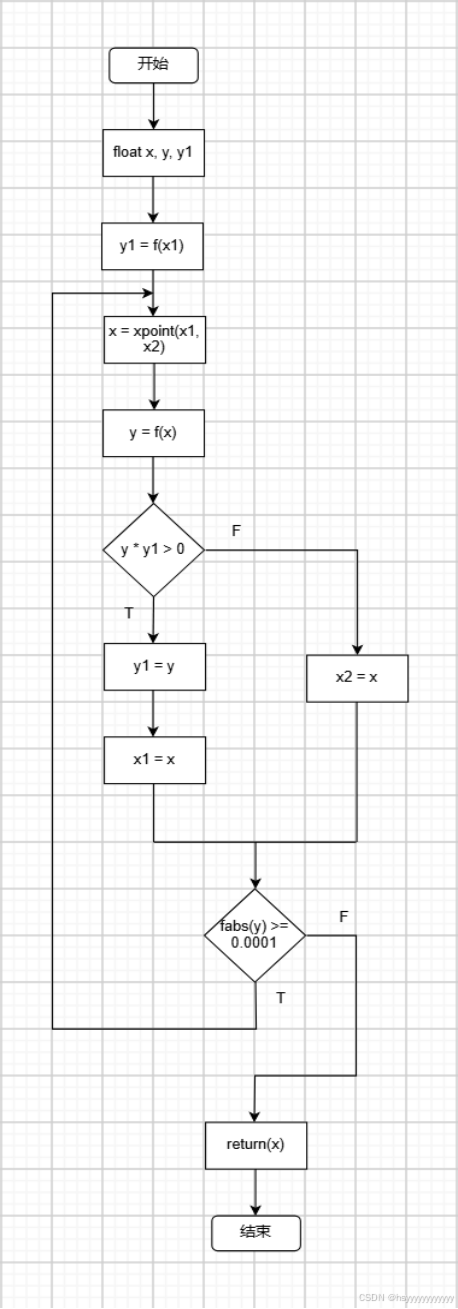

float root（float x1，float x2）

void main（）

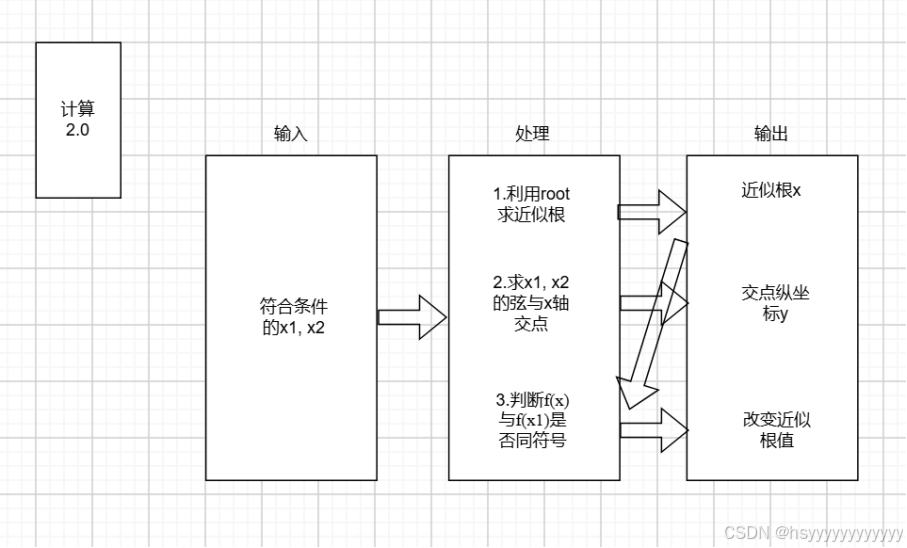

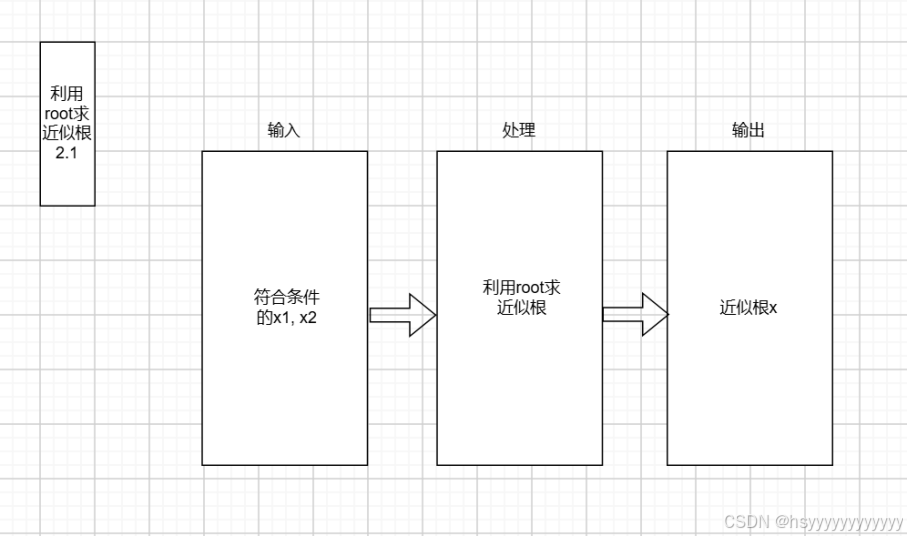

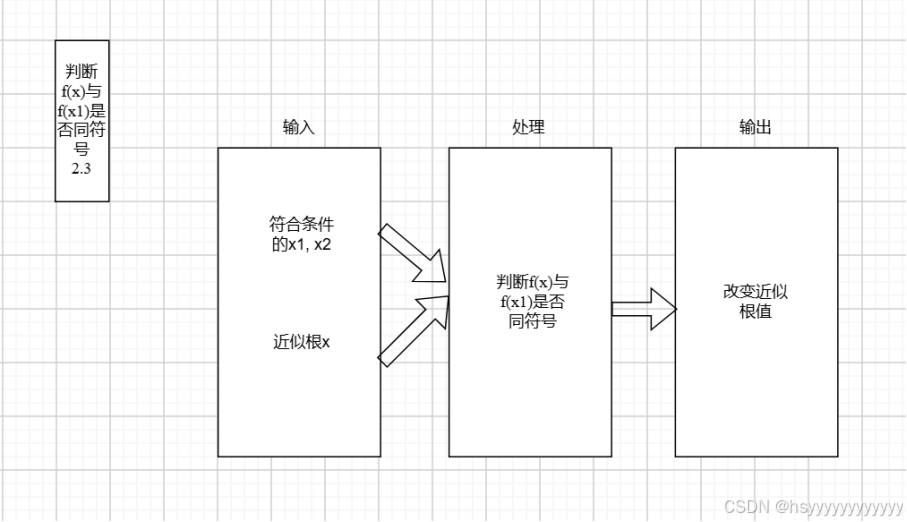

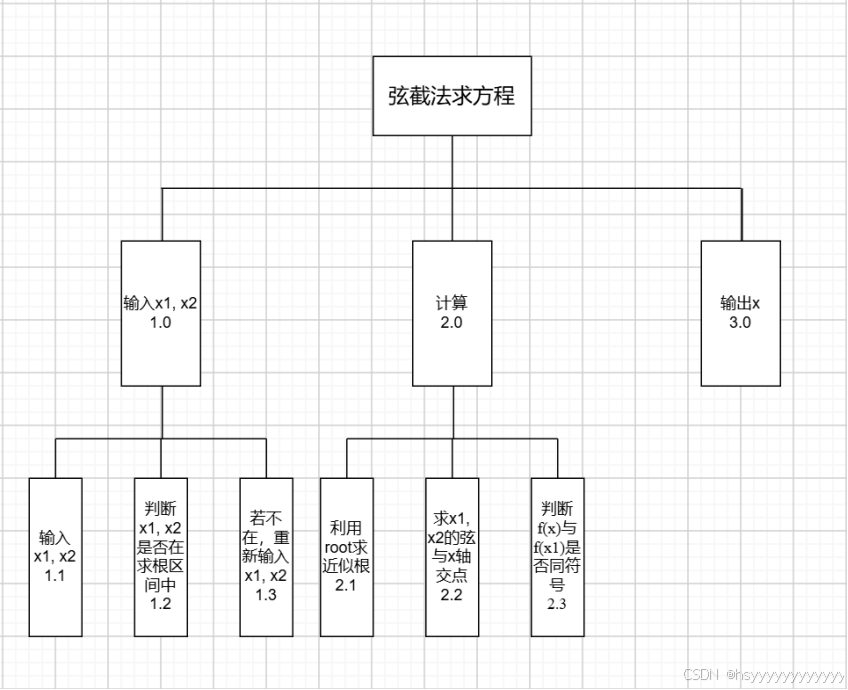

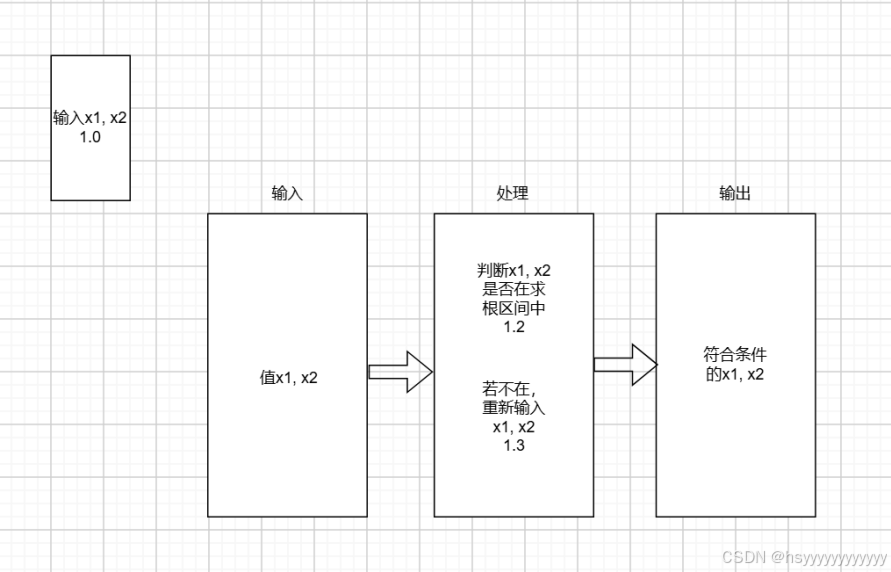

（1.2）软件结构图

（1.3）类图

            无

（2）扫描线种子填充算法

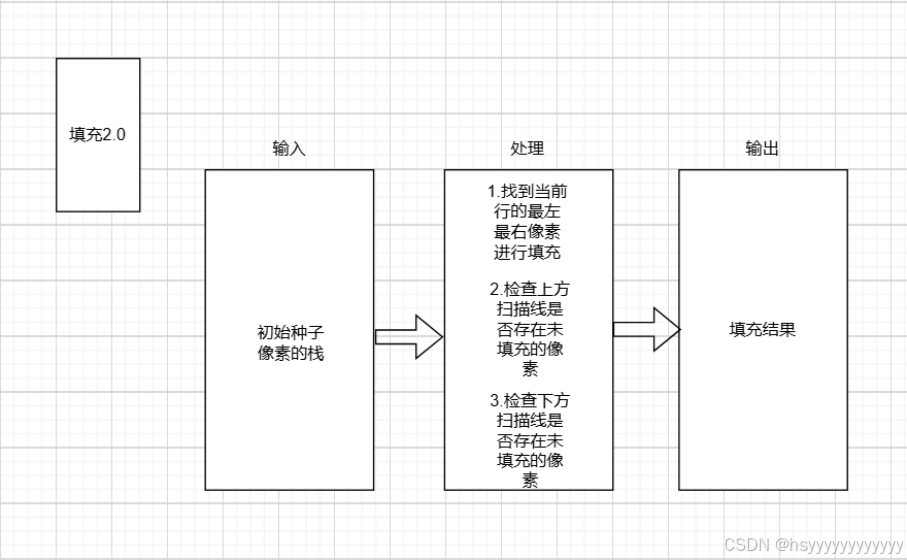

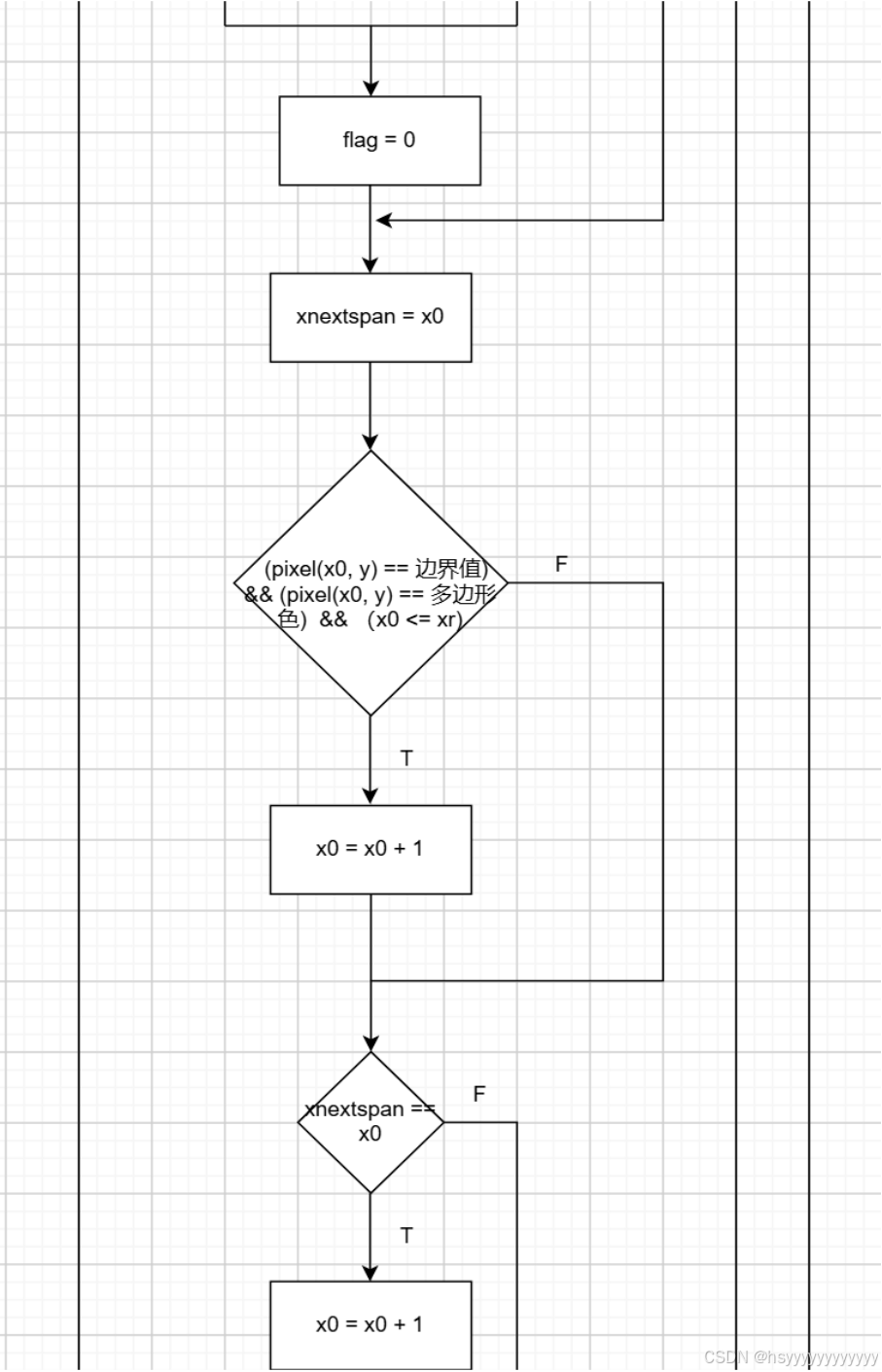

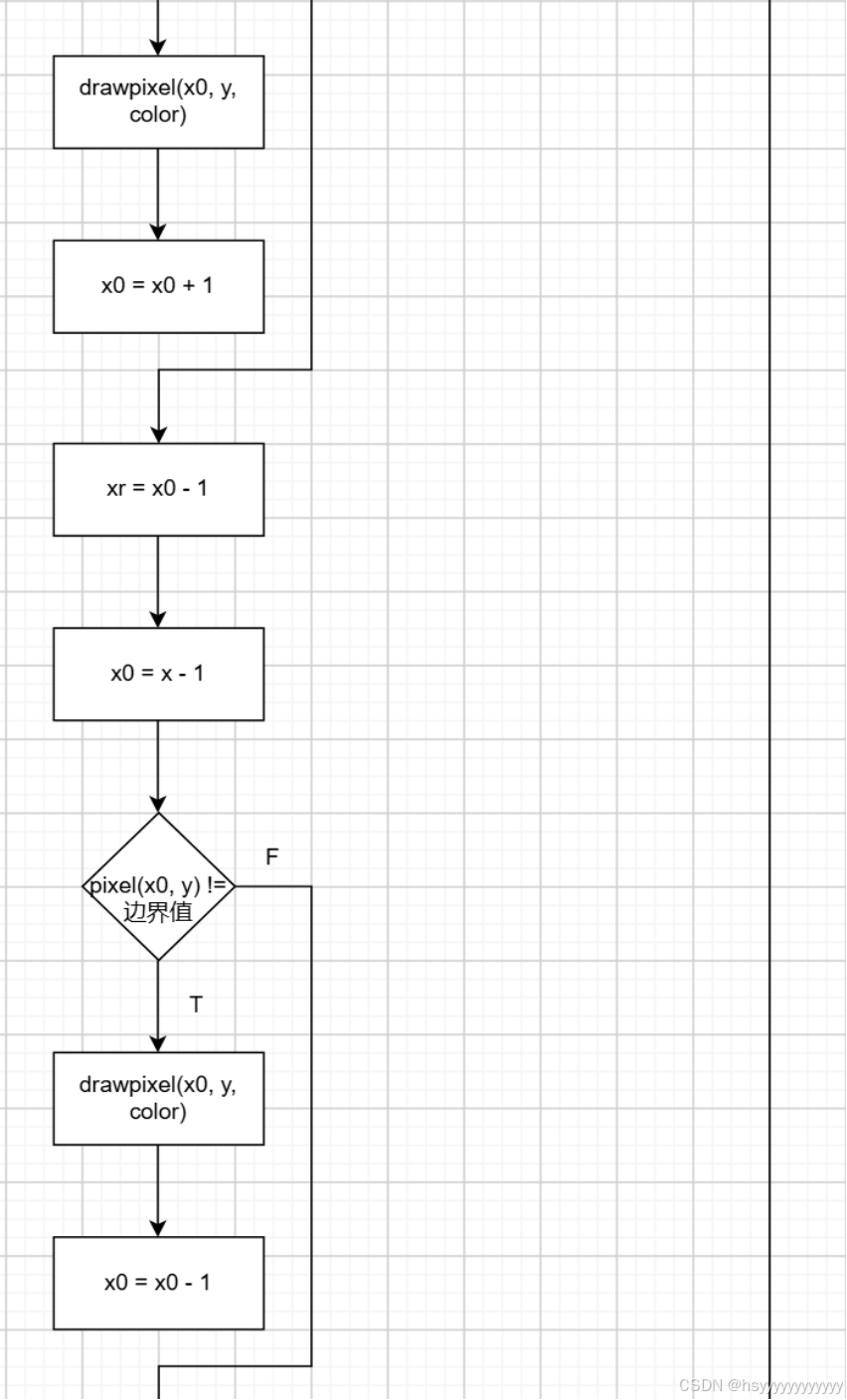

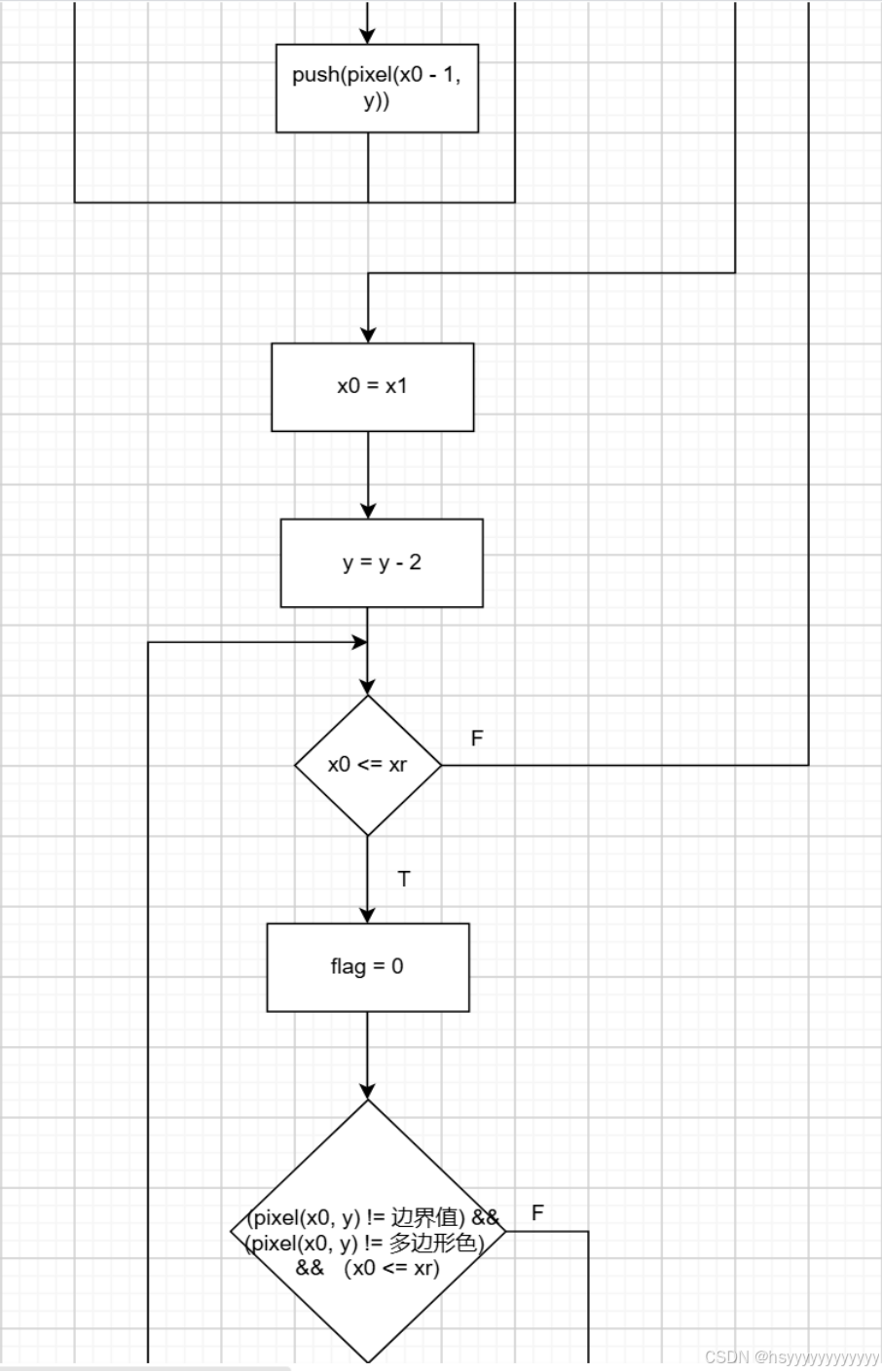

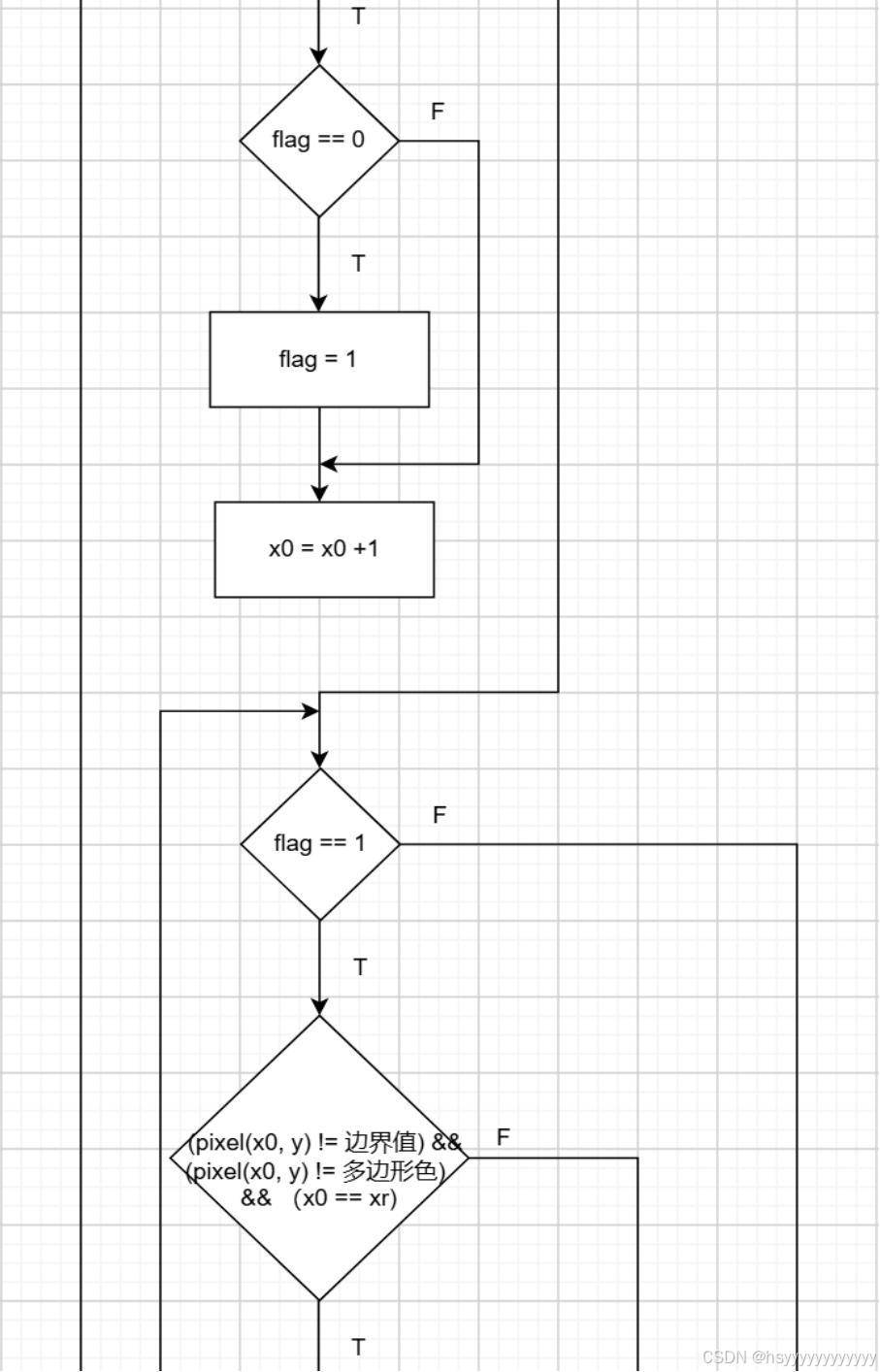

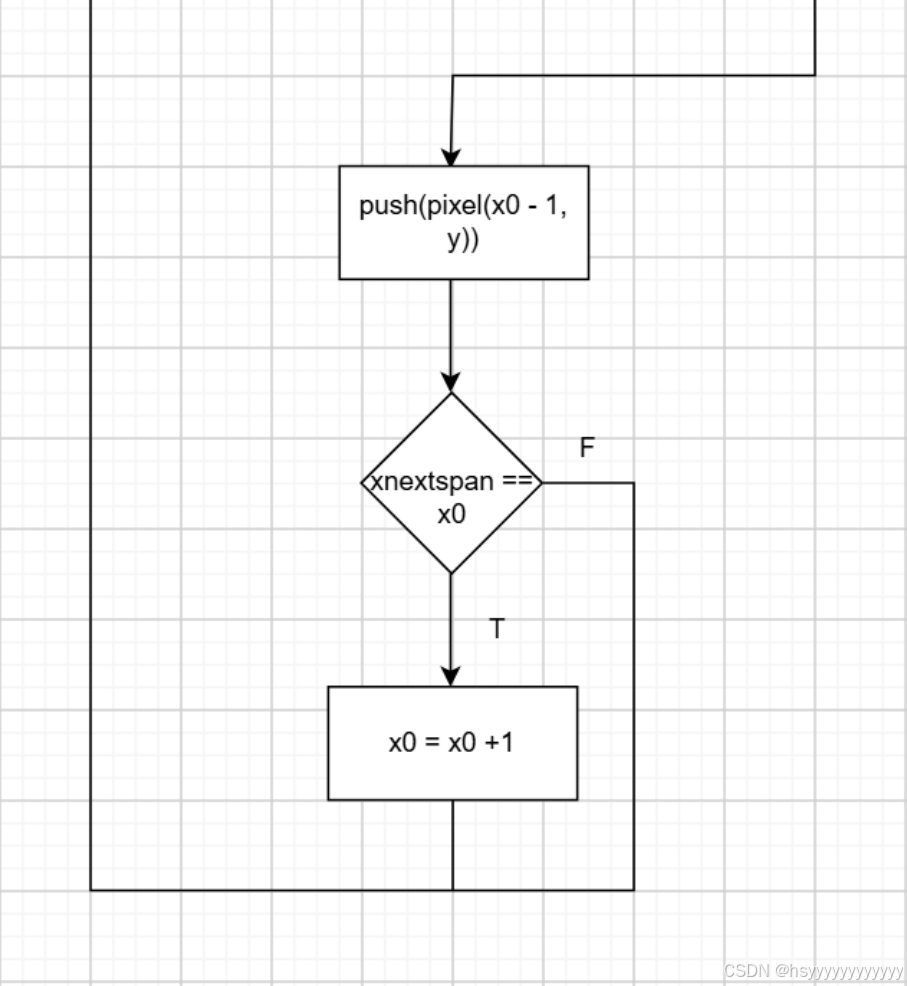

（2.1）程序流程图

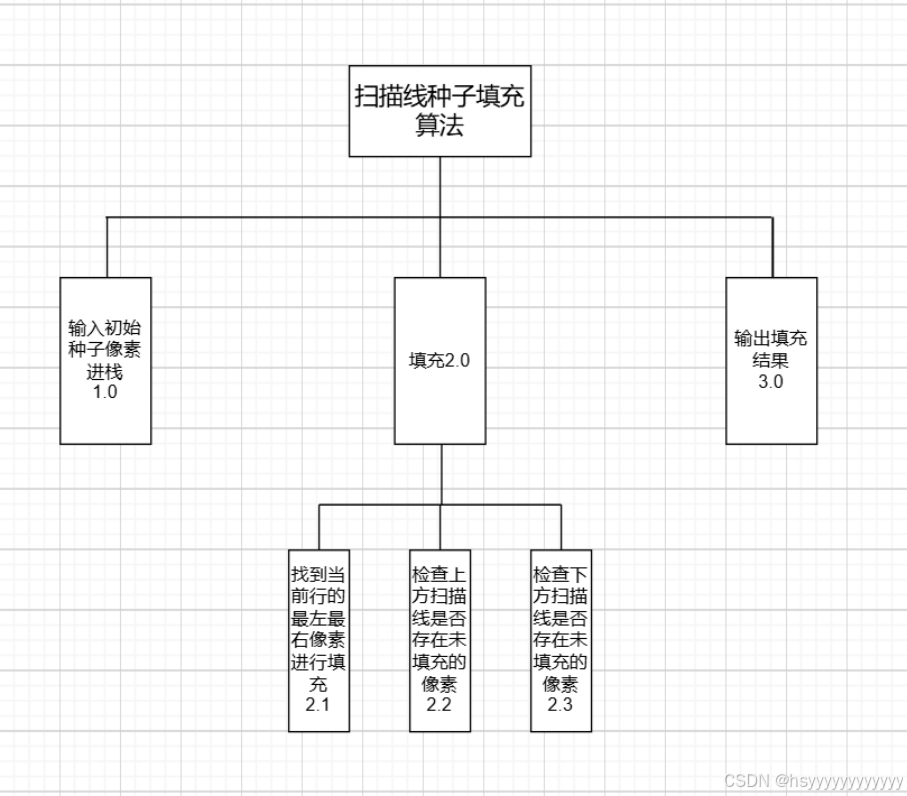

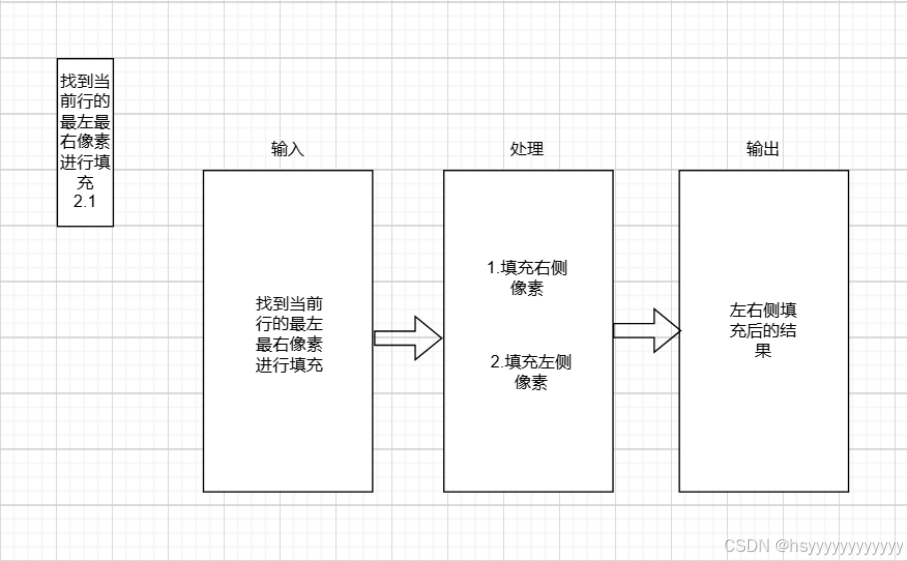

（2.2）软件结构图

（2.3）类图

              无

二、实验总结

       在本实验中，我们实现了用弦截法求解多边形的边以及使用扫描线种子填充算法进行图形填充的程序。通过对问题的详细分析，我们探索了两种不同的算法并实现了它们在图形处理中的应用。

（1）算法理解：通过构建算法的流程图，增强了对用弦截法和扫描线种子填充算法工作原理的理解。

（2）实现挑战：在实现过程中，遇到了一些边界条件处理的问题，特别是在填充边缘像素时需要非常谨慎。

（3）软件结构：通过建立软件结构图和类图，明确了各个模块的职责和相互关系，为后续代码的优化和扩展打下了基础。

（4）实用性：这两种算法在图形处理及计算机图形学中非常有用，特别是在渲染、图阶段的填充等方面。

       本实验不仅提升了我们对图形算法的理解，也为将来更复杂的图形处理任务打下了基础。希望通过不断实践和总结，进一步提高自己的编程能力与算法效率。
