S542-防盗+时钟定时+丝杆控制+大风+光照+雨滴+自动+手动+阈值+OLED屏+声光提醒+按键+蓝牙/WiFi/视频监控/云平台APP

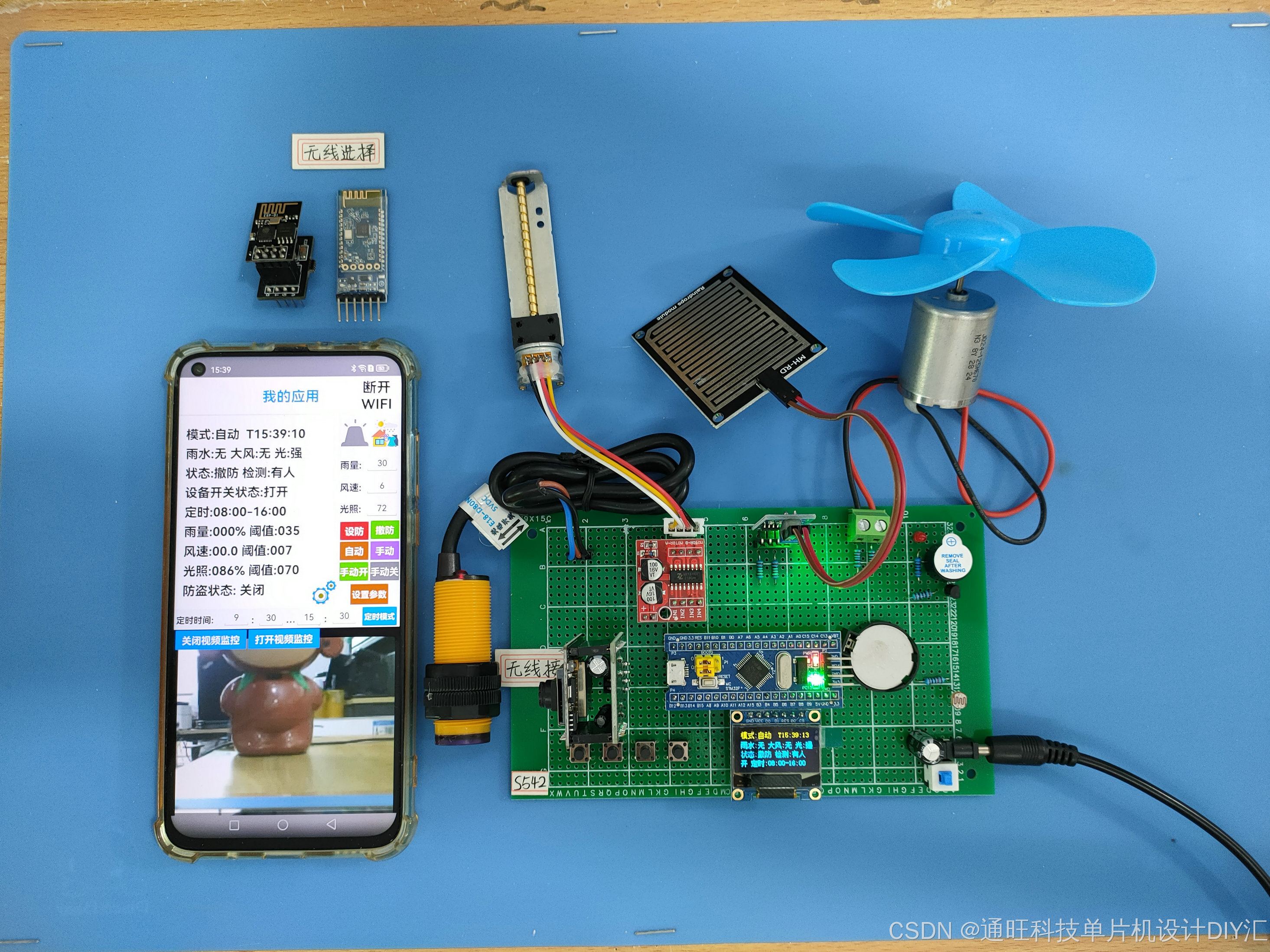

本系统由STM32F103C8T6单片机核心板、OLED屏、无线蓝牙/WIFI/视频监控/云平台模块-可选、纽扣电池、光敏电阻电路、雨滴传感器模块、风速传感器电路、双H桥电机驱动模块、红外避障模块电路、蜂鸣器报警、电源电路、按键电路组成。

【1】OLED液晶显示工作模式(自动/手动/定时)、当前时间、雨水有无状态、大风有无状态、光照强弱状态、防盗状态、红外是否有人、设备开关状态、定时时间段、雨量数据及阈值、风速数据及阈值、光照数据及阈值、防盗开关状态。

【2】正常情况下，单片机采集当前雨水数据、风速数据、光照数据及判断当前时间数据，然后根据不同的模式控制晾衣架/窗户是否打开。

【3】丝杆的动作表示晾衣架/窗户开关。设备工作模式分为自动、手动、定时模式。可以通过按键切换。设备丝杆无论打开或者关闭都有声光提醒，按键操作，也有声光提示音。

【4】自动模式下：有雨水或者有大风或者光线较暗，不利于晒衣架或窗户打开，此时控制丝杆关闭，只有晴天、风小、光照比较好的情况下，打开丝杆(即窗户/晾衣架)。

【5】手动模式：通过按键能够控制丝杆开关。

【6】定时模式：根据当前时间对比时间段，当时间在定时时间段范围内，丝杆打开，定时时间段之外，丝杆关闭。定时时间段可以按键设置。

【7】雨量数据超过阈值表示有雨水，风速数据超过设置阈值认为大风，光照低于设置阈值表示光线较暗。参数阈值可以按键设置。

【8】防盗功能，当设备处于设防状态下，及防盗打开，红外探头检测到有人，声光提醒；当处于撤防状态下，无论是否有人，都不进行报警。

【9】时钟时间可以通过按键设置，只有在设备上电的时候可以进行按键进入设置时间。

【10】按键说明：K1:翻页或取消设置  K2:设置  K3:设置+/手动开关切换  K4:设置-/手动开关切换

【11】无线APP功能：

手机端APP能够连接板载无线模块，查看设计所有数据；APP也能够发送指令完成上述所有操作。
