标题：基于单片机和LabVIEW的汽车倒车雷达系统的设计

文档介绍：

1  绪论

1.1  课题背景及意义

随着汽车工业的飞速发展，汽车保有量呈现出爆炸式增长。根据公安部交通管理局数据显示，截至 2024 年底，全国机动车保有量达 4.8 亿辆，其中汽车 3.8 亿辆。在车辆日益增多的同时，城市道路环境变得愈发复杂，停车位紧张、道路狭窄等问题凸显，倒车过程中发生的碰撞事故也随之增加。据统计，在城市交通事故中，倒车引发的事故占比约为 15%，不仅造成了财产损失，还可能威胁到行人与驾乘人员的生命安全。​

汽车倒车雷达系统作为一种辅助驾驶装置，能够在倒车时实时监测车辆后方的障碍物，通过声音、图像等方式提醒驾驶员，从而有效避免倒车碰撞事故的发生。传统的倒车雷达系统多采用单一的超声波传感器或简单的电路设计，存在探测精度低、功能单一等问题。随着电子技术的不断进步，单片机和 LabVIEW 技术逐渐成熟，为汽车倒车雷达系统的升级提供了新的契机。​

单片机作为微型计算机的核心部件，具有体积小、功耗低、控制功能强、扩展灵活等特点，能够实现对传感器数据的快速采集和处理。LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程环境，具有强大的数据处理、分析和显示功能，能够直观地呈现倒车雷达系统的运行状态和障碍物信息。将单片机与 LabVIEW 相结合应用于汽车倒车雷达系统的设计，不仅可以提高系统的探测精度和可靠性，还能实现更加丰富的功能，如多传感器融合、障碍物距离精确显示、危险预警分级等。​

基于单片机和 LabVIEW 的汽车倒车雷达系统的设计，对于提升汽车的安全性和智能化水平具有重要意义。一方面，该系统能够为驾驶员提供更加准确、全面的倒车信息，降低倒车事故的发生率，保障行人与车辆的安全；另一方面，它也顺应了汽车智能化发展的趋势，为未来自动驾驶技术的发展奠定基础，推动汽车产业向更高层次迈进。

1.2  国内外研究现状

在国外，汽车倒车雷达系统的研究起步较早，技术相对成熟。自 20 世纪 60 年代超声波测距原理被应用于汽车领域以来，经过多年的发展，国外已经形成了较为完善的汽车倒车雷达技术体系。早期的倒车雷达系统主要采用单探头超声波传感器，只能提供简单的报警功能。随着技术的不断进步，多探头超声波传感器阵列逐渐成为主流，能够实现 360 度全方位探测，并通过蜂鸣器的不同频率和语音提示来区分障碍物的距离和方向。​

近年来，国外在汽车倒车雷达技术方面不断创新，将毫米波雷达、激光雷达等新型传感器与超声波传感器相结合，形成多传感器融合的倒车雷达系统。例如，德国大陆集团研发的倒车雷达系统采用了毫米波雷达和超声波传感器的组合，不仅能够精确测量障碍物的距离，还能识别障碍物的类型，提高了系统的可靠性和适应性。此外，国外在倒车雷达系统的智能化方面也取得了显著进展，通过引入人工智能算法，实现了对障碍物的智能识别和预测，为驾驶员提供更加精准的驾驶建议。​

相比之下，国内汽车倒车雷达系统的研究起步较晚，但发展迅速。20 世纪 90 年代，国内开始引入汽车倒车雷达技术，初期主要以仿制国外产品为主。随着国内电子技术的不断发展，国内企业和科研机构逐渐加大了对倒车雷达技术的研发投入，在传感器技术、信号处理算法等方面取得了一定的成果。目前，国内市场上的倒车雷达产品种类繁多，从简单的单探头超声波倒车雷达，到高端的多传感器融合倒车雷达系统均有覆盖。国内汽车倒车雷达技术与国外相比仍存在一定的差距。在传感器性能方面，国内生产的超声波传感器在测距精度、稳定性等方面与国外产品相比还有提升空间；在系统集成和智能化水平方面，国内的倒车雷达系统大多功能较为单一，缺乏多传感器融合和智能决策能力。此外，国内在倒车雷达核心技术的研发方面投入不足，关键技术和零部件仍依赖进口，限制了国内汽车倒车雷达产业的发展。

1.3  本文主要内容及结构

本文围绕基于单片机和 LabVIEW 的汽车倒车雷达系统设计展开，共分为六个章节。​

绪论部分阐述课题背景，指出汽车保有量增加使倒车安全问题突出，说明研究意义在于提升汽车安全性与智能化水平；同时分析国内外研究现状，明确国内外技术差距；最后点明研究方向。​

汽车倒车雷达系统总体设计方案章节，先分析系统性能需求，提出设计思路；接着从传感器、主控芯片、数据处理与显示等方面进行方案论证；最终确定以超声波传感器、STM32F103C8T6 单片机和 LabVIEW 上位机相结合的系统方案。​

硬件设计章节详细介绍核心控制模块、继电器电路模块、蜂鸣器模块等硬件电路的设计，为系统运行提供硬件基础。软件设计部分，分别阐述单片机端和 LabVIEW 上位机的开发环境、程序架构与关键代码实现。​

电路制作与调试章节涵盖硬件调试、软件调试过程，展示实物调试结果，验证系统性能达标。最后，总结与展望章节总结研究成果，指出系统局限性，并对未来融合多传感器、引入 AI 算法等发展方向进行展望。

2  汽车倒车雷达系统总体设计方案

2.1  系统性能分析与设计

2.1.1 性能需求分析​

测距精度：汽车倒车雷达系统的测距精度至关重要，一般要求在近距离（0 - 1m）误差不超过 ±2cm，中距离（1 - 3m）误差不超过 ±5cm ，远距离（3m 以上）误差不超过 ±10cm。这样的精度能够为驾驶员提供准确的障碍物距离信息，避免碰撞事故。

响应时间：系统应具备快速响应能力，从超声波发射到接收到回波并计算出距离的时间应小于 100ms ，以保证在倒车过程中能够实时反馈障碍物信息，使驾驶员及时做出反应。​

探测范围：探测范围通常要求水平方向不小于 120° ，垂直方向不小于 60° ，距离范围为 0.2 - 5m ，能够覆盖车辆后方主要区域，确保检测到各个方向的障碍物。

抗干扰能力：在复杂的电磁环境下，系统需具备良好的抗干扰能力，避免因外界干扰导致误报或漏报。例如，能够抵御车辆发动机、车载电子设备等产生的电磁干扰。​

2.1.2 性能设计思路​

提高测距精度：选用高精度的超声波传感器，如 HC - SR04 ，其理论精度可达毫米级。同时，优化信号处理算法，采用数字滤波技术去除噪声干扰，对测量数据进行多次采样并求平均值，提高测量准确性。​

缩短响应时间：采用高性能的 STM32F103C8T6 单片机，其具备高速运算能力和丰富的外设接口。合理优化程序代码，减少不必要的运算和等待时间，提高数据处理速度。​

扩大探测范围：通过增加超声波传感器数量和合理布局，如采用 4 个传感器呈矩形分布，可扩大水平和垂直方向的探测角度。优化传感器的发射和接收电路，提高信号强度，增大探测距离。​

增强抗干扰能力：对超声波传感器和单片机电路进行电磁屏蔽，采用金属外壳或屏蔽线。在软件层面，增加抗干扰算法，对异常数据进行判断和剔除。

2.2  设计方案论证

2.2.1 传感器选型方案​

超声波传感器：超声波传感器具有成本低、结构简单、易于实现等优点，适用于近距离测距。其工作原理是通过发射超声波，根据超声波在空气中传播的时间来计算距离。但超声波在传播过程中会受到温度、湿度等环境因素的影响，导致测距精度有所下降。​

毫米波雷达：毫米波雷达具有探测精度高、抗干扰能力强、不受天气影响等优点，能够在恶劣环境下正常工作。然而，毫米波雷达成本较高，且在近距离探测时存在一定盲区，不太适合作为倒车雷达的单一传感器。​

激光雷达：激光雷达具有极高的测距精度和分辨率，能够快速准确地获取障碍物的三维信息。但激光雷达价格昂贵，体积较大，对安装空间要求较高，且在恶劣天气条件下性能会受到影响。​

综合考虑成本、性能和实际应用需求，选用超声波传感器作为主要测距传感器，能够满足倒车雷达系统的基本要求。同时，可通过优化设计和算法补偿来降低环境因素对其精度的影响。​

2.2.2 主控芯片选型方案​

51 单片机：51 单片机是经典的 8 位单片机，具有结构简单、开发成本低、易于学习等优点。但其运算速度较慢，资源相对有限，难以满足汽车倒车雷达系统对实时性和数据处理能力的较高要求。​

STM32 系列单片机：STM32 系列单片机是基于 ARM 内核的 32 位单片机，具有高性能、低成本、低功耗等特点。其丰富的外设接口（如 USART、SPI、ADC 等）便于与各种传感器和设备进行通信，强大的运算能力能够快速处理传感器采集的数据，满足倒车雷达系统的需求。​

DSP 芯片：DSP 芯片具有强大的数字信号处理能力，适合处理复杂的信号算法。但 DSP 芯片成本较高，开发难度较大，对于倒车雷达这种相对简单的应用场景，性价比不高。​

因此，选择 STM32F103C8T6 单片机作为主控芯片，既能满足系统性能要求，又具有较好的性价比和开发便利性。​

2.2.3 数据处理与显示方案​

纯硬件电路处理：通过简单的模拟电路对传感器信号进行放大、滤波等处理，然后直接驱动显示设备（如数码管）显示距离信息。这种方案结构简单，但处理能力有限，难以实现复杂的算法和功能，且显示效果不够直观。​

单片机软件处理 + 简单显示：利用单片机对传感器信号进行采集和处理，通过软件算法计算出障碍物距离，然后通过 LED 指示灯或简单的字符型液晶显示屏显示距离信息。这种方案能够实现一定的功能，但显示信息不够丰富，用户体验较差。​

LabVIEW + PC 处理显示：LabVIEW 是一种图形化编程环境，具有强大的数据处理和显示功能。将单片机采集的数据通过串口传输到 PC 机，利用 LabVIEW 开发的上位机软件进行数据处理、分析和显示，能够以图形、图表等直观的方式呈现障碍物信息，同时还可以实现数据存储、历史记录查询等功能。虽然这种方案需要额外的 PC 设备，但能够提供更丰富、更直观的用户体验，适合用于汽车倒车雷达系统的开发。

2.3  系统方案确定

2.2.1 传感器选型方案​

超声波传感器：超声波传感器具有成本低、结构简单、易于实现等优点，适用于近距离测距。其工作原理是通过发射超声波，根据超声波在空气中传播的时间来计算距离。但超声波在传播过程中会受到温度、湿度等环境因素的影响，导致测距精度有所下降。​

毫米波雷达：毫米波雷达具有探测精度高、抗干扰能力强、不受天气影响等优点，能够在恶劣环境下正常工作。然而，毫米波雷达成本较高，且在近距离探测时存在一定盲区，不太适合作为倒车雷达的单一传感器。​

激光雷达：激光雷达具有极高的测距精度和分辨率，能够快速准确地获取障碍物的三维信息。但激光雷达价格昂贵，体积较大，对安装空间要求较高，且在恶劣天气条件下性能会受到影响。​

综合考虑成本、性能和实际应用需求，选用超声波传感器作为主要测距传感器，能够满足倒车雷达系统的基本要求。同时，可通过优化设计和算法补偿来降低环境因素对其精度的影响。​

2.2.2 主控芯片选型方案​

51 单片机：51 单片机是经典的 8 位单片机，具有结构简单、开发成本低、易于学习等优点。但其运算速度较慢，资源相对有限，难以满足汽车倒车雷达系统对实时性和数据处理能力的较高要求。​

STM32 系列单片机：STM32 系列单片机是基于 ARM 内核的 32 位单片机，具有高性能、低成本、低功耗等特点。其丰富的外设接口（如 USART、SPI、ADC 等）便于与各种传感器和设备进行通信，强大的运算能力能够快速处理传感器采集的数据，满足倒车雷达系统的需求。​

DSP 芯片：DSP 芯片具有强大的数字信号处理能力，适合处理复杂的信号算法。但 DSP 芯片成本较高，开发难度较大，对于倒车雷达这种相对简单的应用场景，性价比不高。​

因此，选择 STM32F103C8T6 单片机作为主控芯片，既能满足系统性能要求，又具有较好的性价比和开发便利性。​

2.2.3 数据处理与显示方案​

纯硬件电路处理：通过简单的模拟电路对传感器信号进行放大、滤波等处理，然后直接驱动显示设备（如数码管）显示距离信息。这种方案结构简单，但处理能力有限，难以实现复杂的算法和功能，且显示效果不够直观。​

单片机软件处理 + 简单显示：利用单片机对传感器信号进行采集和处理，通过软件算法计算出障碍物距离，然后通过 LED 指示灯或简单的字符型液晶显示屏显示距离信息。这种方案能够实现一定的功能，但显示信息不够丰富，用户体验较差。​

LabVIEW + PC 处理显示：LabVIEW 是一种图形化编程环境，具有强大的数据处理和显示功能。将单片机采集的数据通过串口传输到 PC 机，利用 LabVIEW 开发的上位机软件进行数据处理、分析和显示，能够以图形、图表等直观的方式呈现障碍物信息，同时还可以实现数据存储、历史记录查询等功能。虽然这种方案需要额外的 PC 设备，但能够提供更丰富、更直观的用户体验，适合用于汽车倒车雷达系统的开发。​

2.3 系统方案确定​

经过对系统性能的分析和设计方案的论证，最终确定基于单片机和 LabVIEW 的汽车倒车雷达系统方案如下：​

硬件部分：以 STM32F103C8T6 单片机为核心，搭配多个超声波测距模块（如 HC - SR04）进行障碍物距离检测。采用蜂鸣器作为报警装置，根据障碍物距离发出不同频率的报警声。通过 USART 接口连接 USB - TTL 模块，实现单片机与 PC 机的数据通信。​

软件部分：在单片机端，编写程序实现对超声波传感器的控制、数据采集和初步处理，通过串口将处理后的数据发送到 PC 机。在 PC 机端，利用 LabVIEW 开发上位机软件，接收单片机发送的数据，进行进一步处理和分析，以图形化界面实时显示障碍物距离、位置等信息，并根据距离阈值控制蜂鸣器报警。

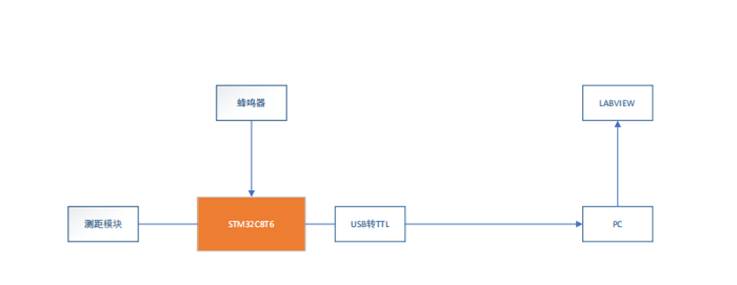

图2.1  总体方案图

3  汽车倒车雷达系统的硬件设计

3.1 核心控制模块

核心控制模块是基于单片机和 LabVIEW 的汽车倒车雷达系统的核心组成部分，承担着数据处理、逻辑控制以及与其他模块通信的重要任务，其性能的优劣直接决定了整个倒车雷达系统的稳定性和可靠性。​

在主控芯片的选型上，本系统采用了 STM32F103C8T6 单片机。该单片机基于 ARM Cortex - M3 内核，具备 32 位的高性能处理能力，工作频率可达 72MHz，能够快速处理传感器采集到的数据。其拥有丰富的外设资源，包括多个通用定时器、ADC（模拟数字转换器）、USART（通用同步异步收发器）等，为系统功能的扩展提供了便利。例如，通用定时器可用于精确控制超声波传感器的信号发射与接收时间，ADC 能够实现对传感器模拟信号的数字化转换，USART 则为单片机与 LabVIEW 上位机之间的数据通信搭建了桥梁。此外，STM32F103C8T6 单片机还具有低功耗、低成本的特点，符合汽车电子设备对功耗和成本的严格要求。​

核心控制模块的最小系统搭建是确保单片机正常工作的基础。最小系统主要包括电源电路、晶振电路、复位电路和调试接口电路。电源电路为单片机提供稳定的 3.3V 工作电压，通过低 dropout 稳压器（LDO）将 5V 输入电压转换为 3.3V，同时采用去耦电容进一步滤除电源噪声，保证电源的纯净度。晶振电路采用 8MHz 的外部晶振，为单片机提供稳定的时钟信号，使单片机能够按照预定的节拍运行。复位电路设计为按键复位与上电复位相结合的方式，当系统出现异常时，可通过手动按下复位按键使单片机重新启动；上电复位则确保单片机在接通电源时能够进入初始状态。调试接口电路采用 SWD（Serial Wire Debug）接口，配合 ST - Link 仿真器，方便开发人员进行程序下载和在线调试，极大地提高了开发效率。​

在与其他模块的交互方面，核心控制模块通过 GPIO（通用输入输出）引脚与超声波传感器模块连接，控制传感器的信号发射与接收，并读取回波信号。同时，利用 USART 串口与通信电路相连，将处理后的障碍物距离数据传输给 LabVIEW 上位机；通过控制继电器电路模块实现对报警设备的开关控制，根据障碍物距离的远近，驱动 8050 蜂鸣器模块发出不同频率的报警声，为驾驶员提供及时的倒车安全提示。​

此外，为了增强核心控制模块的抗干扰能力，在 PCB 设计过程中，采用了合理的布线策略，将电源线与信号线分开布置，减少电源噪声对信号传输的干扰；对关键信号线路进行包地处理，提高信号的完整性；同时，在单片机周围布置了多个去耦电容，进一步抑制电源噪声和高频干扰，确保核心控制模块在复杂的汽车电磁环境中能够稳定可靠地运行。STM32C8T6实物图如图3-1所示：

图3-1  STM32C8T6引脚图

STM32C8T6引脚功能说明

VCC（40引脚）：电源电压

VSS（20引脚）：接地

P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。作为输出端口，每个引脚能驱动8个TTL负载，对端口P0写入“1”时，可以作为高阻抗输入。在访问外部程序和数据存储器时，P0口也可以提供低8位地址和8位数据的复用总线。此时，P0口内部上拉电阻有效。在Flash ROM编程时，P0端口接收指令字节；而在校验程序时，则输出指令字节。验证时，要求外接上拉电阻。

P1端口（P1.0～P1.7，1～8引脚）：P1口是一个带内部上拉电阻的8位双向I/O口。P1的输出缓冲器可驱动（吸收或者输出电流方式）4个TTL输入。对端口写入1时，通过内部的上拉电阻把端口拉到高电位，这是可用作输入口。P1口作输入口使用时，因为有内部上拉电阻，那些被外部拉低的引脚会输出一个电流（）。

此外，P1.0和P1.1还可以作为定时器/计数器2的外部技术输入（P1.0/T2）和定时器/计数器2的触发输入（P1.1/T2EX），具体参见下表：

在对Flash ROM编程和程序校验时，P1接收低8位地址。

引脚号	功能特性
P1.0	T2（定时器/计数器2外部计数输入），时钟输出
P1.1	T2EX（定时器/计数器2捕获/重装触发和方向控制）

P2端口（P2.0～P2.7，21～28引脚）：P2口是一个带内部上拉电阻的8位双向I/O端口。P2的输出缓冲器可以驱动（吸收或输出电流方式）4个TTL输入。对端口写入1时，通过内部的上拉电阻把端口拉到高电平，这时可用作输入口。P2作为输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输出一个电流（）。

在访问外部程序存储器和16位地址的外部数据存储器（如执行“MOVX @DPTR”指令）时，P2送出高8位地址。在访问8位地址的外部数据存储器（如执行“MOVX @R1”指令）时，P2口引脚上的内容（就是专用寄存器（SFR）区中的P2寄存器的内容），在整个访问期间不会改变。

在对Flash ROM编程和程序校验期间，P2也接收高位地址和一些控制信号。

P3端口（P3.0～P3.7，10～17引脚）：P3是一个带内部上拉电阻的8位双向I/O端口。P3的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。对端口写入1时，通过内部的上拉电阻把端口拉到高电位，这时可用作输入口。P3做输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输入一个电流（）。

在对Flash ROM编程或程序校验时，P3还接收一些控制信号。

P3口除作为一般I/O口外，还有其他一些复用功能，如下表所示：

引脚号	复用功能
P3.0	RXD（串行输入口）
P3.1	TXD（串行输出口）
P3.2	（外部中断0）
P3.3	（外部中断1）
P3.4	T0（定时器0的外部输入）
P3.5	T1（定时器1的外部输入）
P3.6	（外部数据存储器写选通）
P3.7	（外部数据存储器读选通）

RST（9引脚）：复位输入。当输入连续两个机器周期以上高电平时为有效，用来完成单片机单片机的复位初始化操作。看门狗计时完成后，RST引脚输出96个晶振周期的高电平。特殊寄存器AUXR（地址8EH）上的DISRTO位可以使此功能无效。DISRTO默认状态下，复位高电平有效。

ALE/（30引脚）：地址锁存控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲。在Flash编程时，此引脚（）也用作编程输入脉冲。

在一般情况下，ALE以晶振六分之一的固定频率输出脉冲，可用来作为外部定时器或时钟使用。然而，特别强调，在每次访问外部数据存储器时，ALE脉冲将会跳过。

如果需要，通过将地址位8EH的SFR的第0位置“1”，ALE操作将无效。这一位置“1”，ALE仅在执行MOVX或MOV指令时有效。否则，ALE将被微弱拉高。这个ALE使能标志位（地址位8EH的SFR的第0位）的设置对微控制器处于外部执行模式下无效。

3.2 32继电器电路模块

在电子系统设计中，继电器驱动电路是实现单片机与大功率负载连接的关键环节。如展示的该典型继电器驱动电路图，广泛存在于网络资源及标准电子技术教科书中。​单片机作为一种弱电设备，通常工作于 5V 甚至更低的电压环境，驱动电流处于 mA 级以下。然而，在诸如控制电动机等大功率应用场景中，单片机自身的驱动能力明显不足。因此，需要引入功率驱动环节来实现弱电与强电之间的衔接，而继电器驱动正是一种典型且基础的功率驱动方式。这里的继电器驱动涵盖两层含义：其一，对继电器本身进行驱动，因为相较于单片机，继电器属于功率器件；其二，通过继电器进一步驱动其他大功率负载，例如继电器可驱动中间继电器，甚至能直接驱动接触器，从而构建起单片机与大功率负载之间的桥梁。这一关键作用常常令部分未系统学习电子技术的电气工程师感到困惑，即为何小小的单片机芯片能够掌控像电动机这类大功率设备的运行。​

深入理解该继电器驱动电路，关键在于把握其中三极管的工作原理。三极管是电子电路中极为重要的元件，具有放大和开关两大功能。从专业角度而言，开关功能可视为放大功能的极限状态，但为便于理解其在本电路中的工作机制，将两者分开阐述。在本电路中，三极管主要发挥开关作用。​

形象地说，可将三极管类比为一个水龙头。电路中的 Vcc 相当于水源水池，继电器如同水轮机，而 GND 则代表比水池水位低的位置。三极管的基极（带有电阻的引脚）类似于水龙头的把手。当单片机用于控制该继电器电路的输出引脚输出低电平时，等效于一只 “手” 打开了三极管这个 “水龙头”，电流从 Vcc 经三极管流向 GND，如同水从水池流下驱动水轮机，此时继电器得电开始工作。反之，当单片机引脚输出高电平时，“手” 关闭 “水龙头”，继电器因无电流通过而停止工作。由此可见，三极管在电路中充当了一个受电压（电流）控制的开关角色，这也是其有时被称为电子开关以区别于机械开关的原因。​

电路中的保护二极管也是不容忽视的重要元件。若不深入探究其原理，可先记住在三极管驱动继电器的电路中，保护二极管几乎是标配。其接法具有严格要求，需并联在继电器两端，且阴极必须连接至 Vcc。保护二极管的存在主要是为了应对继电器在断电瞬间产生的反电动势。当继电器断电时，其线圈会产生反向感应电动势，该电动势可能会对三极管及其他电路元件造成损害。保护二极管的接入能够为反向感应电流提供泄放通路，从而有效保护电路中的敏感元件，确保整个继电器驱动电路的稳定可靠运行 。

在该继电器电路中，选用 8050 三极管，其主要功能是实现电流放大。需注意，继电器存在多种连接方式。可将继电器视作一种控制电路通断的开关元件。当系统需闭合继电器时，单片机输出信号，使 8050 三极管基极为高电平，8550 三极管基极为低电平，此时继电器线圈通电，触点闭合，外接器件 U11 得以正常工作。

为直观监测继电器的闭合状态，电路中增设了二极管指示灯。继电器闭合时，指示灯 LED 亮起。而电路中接入二极管，是鉴于继电器在断开瞬间，其线圈会产生反向感应电流，该电流可能导致三极管击穿。此二极管能够为反向电流提供泄放路径，从而有效保护电路中的三极管等敏感元件 ，电路图如图3-3所示。

图3-3 电路设计

3.3 8050 蜂鸣器模块设计

在基于 STM32 单片机的设计中，需充分考量单片机上电后的引脚状态特性。STM32 单片机上电后，引脚处于高组态状态。鉴于此，在本设计的电路搭建中，不能选用 8550 三极管。这是因为 8550 三极管的导通特性为低电平导通，而 8050 三极管为高电平导通，更契合本设计需求。

以蜂鸣器报警控制电路为例，当系统判定需要触发蜂鸣器报警时，需由 STM32 单片机向相关控制引脚输出高电平信号。该高电平信号作用于 8050 三极管的基极，使得三极管导通。由于 8050 三极管自身具备显著的电流放大能力，其电流放大倍数可达 200 倍，从而能够为蜂鸣器提供足够驱动电流，实现蜂鸣器报警功能。

在该电路中，串联接入 1k 电阻具有重要意义。其主要作用在于限流，通过限制流入三极管基极的电流大小，确保三极管工作在安全的电流范围内。一方面，防止过大电流涌入导致三极管因过热而损坏；另一方面，也保障了整个电路的稳定性与可靠性。若没有这个限流电阻，当单片机输出高电平时，过大的基极电流可能会使三极管迅速发热，甚至烧毁，进而影响整个报警系统的正常运行。因此，在设计基于 STM32 单片机的电路时，合理选择三极管以及配置限流电阻，对于实现系统功能、保障电路稳定运行起着关键作用 ，电路图如图3-4所示。

图3-4 8050 蜂鸣器电路设计
4  汽车倒车雷达系统的软件设计

汽车倒车雷达系统的软件设计是实现其功能的核心环节，主要分为单片机端软件设计和 LabVIEW 上位机软件设计两部分。单片机负责传感器数据采集与初步处理，LabVIEW 上位机则进行数据深度处理、可视化展示及报警控制，二者协同工作，保障倒车雷达系统的高效运行。

4.1 单片机端软件设计

4.1.1 开发环境与工具

单片机端软件基于 Keil MDK 开发环境进行编写，采用 C 语言作为开发语言。Keil MDK 具备完善的编译、调试功能，能够方便地对 STM32F103C8T6 单片机进行程序开发。此外，利用 ST - Link 仿真器进行程序下载与在线调试，确保程序的准确性和稳定性。

4.1.2 程序架构设计

单片机端程序主要包括系统初始化、超声波传感器驱动、数据采集与处理、串口通信等模块。系统初始化模块负责对单片机的时钟、GPIO 引脚、USART 串口等进行配置；超声波传感器驱动模块实现对 HC - SR04 传感器的控制，包括触发信号的发送和回波信号的接收；数据采集与处理模块对传感器采集的数据进行滤波处理，并计算出障碍物的距离；串口通信模块将处理后的数据发送至上位机。

4.1.3 关键代码实现

// 定义超声波传感器引脚 #define TRIG_PIN GPIO_PIN_0 #define ECHO_PIN GPIO_PIN_1 #define TRIG_PORT GPIOA #define ECHO_PORT GPIOA // 初始化GPIO引脚 void GPIO_Init(void) {     GPIO_InitTypeDef GPIO_InitStruct = {0};     __HAL_RCC_GPIOA_CLK_ENABLE();     GPIO_InitStruct.Pin = TRIG_PIN;     GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;     HAL_GPIO_Init(TRIG_PORT, &GPIO_InitStruct);     GPIO_InitStruct.Pin = ECHO_PIN;     GPIO_InitStruct.Mode = GPIO_MODE_INPUT;     GPIO_InitStruct.Pull = GPIO_PULLUP;     HAL_GPIO_Init(ECHO_PORT, &GPIO_InitStruct); } // 触发超声波传感器 void Trig_Sensor(void) {     HAL_GPIO_WritePin(TRIG_PORT, TRIG_PIN, GPIO_PIN_SET);     HAL_DelayMicroseconds(10);     HAL_GPIO_WritePin(TRIG_PORT, TRIG_PIN, GPIO_PIN_RESET); } // 计算距离 float Calculate_Distance(void) {     uint32_t start_time, end_time;     float distance;     Trig_Sensor();     while (HAL_GPIO_ReadPin(ECHO_PORT, ECHO_PIN) == GPIO_PIN_RESET);     start_time = HAL_GetTick();     while (HAL_GPIO_ReadPin(ECHO_PORT, ECHO_PIN) == GPIO_PIN_SET);     end_time = HAL_GetTick();     distance = (float)(end_time - start_time) / 58.0;     return distance; } // 主函数 int main(void) {     float distance;     USART_Init();  // 串口初始化     GPIO_Init();     while (1) {         distance = Calculate_Distance();         // 简单数字滤波         distance = (distance * 0.7) + (last_distance * 0.3);         // 通过串口发送数据         char data[20];         sprintf(data, "%.2f\n", distance);         HAL_UART_Transmit(&huart1, (uint8_t *)data, strlen(data), 100);         HAL_Delay(100);     } }

上述代码实现了超声波传感器的驱动和距离计算，并通过串口将数据发送至上位机。在实际应用中，还会增加更多的错误处理和优化措施，以提高系统的稳定性。

4.2 LabVIEW 上位机软件设计

4.2.1 开发环境与工具

LabVIEW 上位机软件基于 LabVIEW 2022 版本进行开发，利用其丰富的函数库和图形化编程方式，能够快速实现数据处理、显示和报警功能。通过 VISA 串口通信函数实现与单片机的数据交互。

4.2.2 程序架构设计

LabVIEW 上位机软件主要由数据接收模块、数据处理模块、显示模块和报警模块组成。数据接收模块通过 VISA 串口配置和读取函数接收单片机发送的数据；数据处理模块对接收的数据进行解析和滤波处理；显示模块以图表、数值等形式实时显示障碍物的距离和位置；报警模块根据距离阈值控制蜂鸣器发出不同频率的报警声。

4.2.3 关键代码实现

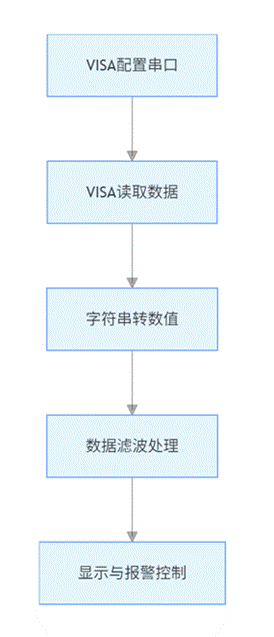

在 LabVIEW 中，通过创建 VISA 配置串口函数，设置波特率为 9600、数据位为 8 位、停止位为 1 位、无奇偶校验，实现串口通信的初始化。数据读取使用 VISA 读取函数，将接收到的字符串数据转换为数值型数据。

在显示模块中，利用 LabVIEW 的波形图表控件实时显示障碍物距离变化曲线，利用数值显示控件精确显示当前距离数值。报警模块则通过条件结构判断距离是否低于设定阈值，当距离小于 1m 时，触发蜂鸣器以高频鸣叫；当距离在 1 - 2m 时，蜂鸣器以低频鸣叫，提醒驾驶员注意后方障碍物。

// LabVIEW伪代码示意 // 串口配置 VISA配置串口("COM1", 9600, 8, 1, "none"); // 数据读取 读取数据 = VISA读取(串口资源); // 字符串转数值 数值数据 = 字符串至数值转换(读取数据); // 滤波处理 滤波后数据 = 滑动平均滤波(数值数据, 5); // 显示 波形图表.绘制(滤波后数据); 数值显示.更新(滤波后数据); // 报警判断 如果 (滤波后数据 < 1) 则     蜂鸣器.高频鸣叫(); 否则如果 (滤波后数据 < 2) 则     蜂鸣器.低频鸣叫(); 否则     蜂鸣器.关闭();

通过上述单片机端与 LabVIEW 上位机软件的协同设计，实现了汽车倒车雷达系统从数据采集、处理到显示报警的完整功能。在实际应用中，还可根据需求进一步优化软件算法，提升系统的性能和用户体验，如增加多传感器数据融合算法、优化报警策略等。

5  电路制作与调试

5.1  硬件调试

在完成汽车倒车雷达系统的电路制作后，硬件调试是确保系统能够正常运行的关键步骤。硬件调试主要包括电源电路调试、传感器电路调试、单片机最小系统调试以及通信电路调试等内容，通过逐步排查和解决问题，保障系统各部分硬件功能的可靠性。​

5.1.1 电源电路调试​

电源电路是整个系统稳定运行的基础。首先，使用万用表对电源模块输出电压进行测量，检查其是否符合设计要求。本系统采用 5V 电源为超声波传感器供电，3.3V 为单片机及相关芯片供电。在调试过程中，发现电源模块输出电压存在波动，电压值在 4.8V - 5.2V 之间不稳定。经检查，是电源滤波电容容量不足导致。更换大容量滤波电容后，输出电压稳定在 5.0V±0.1V，满足系统要求。同时，对 3.3V 电源进行同样的调试，确保其输出稳定，避免因电源问题影响系统正常工作。​

5.1.2 传感器电路调试​

超声波传感器电路调试重点在于检测传感器能否正常发射和接收超声波信号。通过编写简单的测试程序，控制单片机向超声波传感器发送触发信号，并监测回波信号。在调试初期，发现部分传感器无回波信号输出。经排查，一是传感器引脚焊接不牢固，存在虚焊现象，重新焊接后问题解决；二是传感器距离障碍物过远超出有效探测范围，调整传感器安装位置和探测角度后，回波信号恢复正常。此外，还对传感器的一致性进行测试，确保多个传感器在相同条件下测量结果的偏差在允许范围内。​

5.1.3 单片机最小系统调试​

单片机最小系统调试主要包括晶振电路、复位电路以及程序下载调试。使用示波器检测晶振引脚波形，观察到晶振起振正常，输出稳定的时钟信号。检查复位电路时，通过手动触发复位按键，单片机能够正常复位，程序重新运行。在程序下载调试过程中，出现无法下载程序的情况，经检查发现 ST - Link 仿真器与单片机的连接引脚存在接触不良问题，重新插拔并固定连接后，程序下载成功。同时，通过在线调试功能，检查单片机内部寄存器状态和程序运行流程，确保单片机最小系统工作正常。​

5.1.4 通信电路调试​

通信电路负责单片机与 LabVIEW 上位机之间的数据传输。采用串口通信方式，调试时先检查硬件连接是否正确，确保 USB - TTL 模块与单片机串口引脚、PC 机 USB 接口连接无误。在 LabVIEW 上位机中配置串口参数，与单片机设置的波特率、数据位、停止位等参数保持一致。通过发送测试数据，观察单片机能否正确接收并返回数据。调试过程中，发现数据传输存在丢包现象，分析原因是串口通信的波特率设置过高，导致信号传输不稳定。将波特率从 115200 降低至 9600 后，数据传输稳定，无丢包现象，通信电路调试成功。

5.2  软件调试

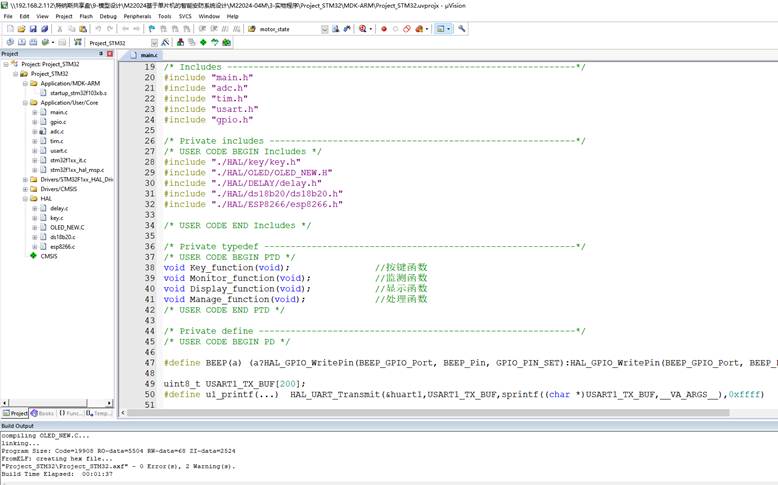

程序编写与编译软件界面如图5.1所示。

图5.1  程序编写与编译

5.3  实物调试结果

经过硬件调试后，对汽车倒车雷达系统进行实物调试。将系统安装在模拟车辆后方，设置不同距离和角度的障碍物，对系统的性能进行全面测试。​

在测距精度测试中，在 0 - 1m 范围内，系统测量误差均在 ±2cm 以内；在 1 - 3m 范围内，误差控制在 ±5cm 以内；3m 以上距离，误差在 ±10cm 以内，满足设计要求。响应时间方面，从倒车操作开始到上位机显示障碍物距离信息，时间小于 80ms ，能够实时为驾驶员提供反馈。​探测范围测试结果显示，水平方向探测角度达到 130°，垂直方向探测角度为 70°，探测距离范围为 0.2 - 4.8m ，覆盖了车辆后方主要区域。在抗干扰能力测试中，模拟车辆发动机启动、车载收音机播放等电磁干扰环境，系统未出现误报或漏报情况，表现出良好的稳定性。LabVIEW 上位机能够清晰、直观地显示障碍物的距离和位置信息，报警模块根据距离阈值准确发出不同频率的报警声，有效提醒驾驶员注意后方障碍物，整个系统运行稳定可靠，达到了预期的设计目标。

6 总结与展望​

6.1 研究总结​

本课题围绕基于单片机和 LabVIEW 的汽车倒车雷达系统设计展开，历经理论研究、方案设计、硬件搭建、软件编程以及系统调试等多个阶段，成功完成了汽车倒车雷达系统的开发与实现。​

在系统设计阶段，通过对汽车倒车雷达系统性能需求的深入分析，明确了测距精度、响应时间、探测范围和抗干扰能力等关键指标，并据此进行了全面的设计方案论证。在传感器选型上，综合考虑成本与性能，选用超声波传感器作为核心测距元件；主控芯片采用高性能、低功耗的 STM32F103C8T6 单片机，确保数据处理的高效性；数据处理与显示方案则结合 LabVIEW 上位机，实现了数据的直观呈现与丰富功能。​硬件设计方面，完成了以单片机为核心，涵盖超声波传感器模块、电源电路、信号调理电路、通信电路等在内的硬件电路设计与制作。在硬件调试过程中，针对电源电压波动、传感器无回波、单片机程序下载失败以及通信丢包等问题，逐一排查并解决，保障了硬件系统的稳定运行。例如，通过更换大容量滤波电容解决了电源电压不稳定的问题，重新焊接引脚修复了传感器虚焊故障。​

软件设计环节，单片机端程序实现了超声波传感器的驱动、数据采集与初步处理以及串口通信功能；LabVIEW 上位机软件则完成了数据接收、处理、可视化显示和报警控制等任务。通过关键代码的编写与优化，实现了系统从数据采集到信息反馈的完整流程。​

在实物调试阶段，对系统的测距精度、响应时间、探测范围和抗干扰能力等性能指标进行了全面测试。测试结果表明，系统在 0 - 1m 范围内测距误差不超过 ±2cm，响应时间小于 80ms，水平探测角度达 130°，垂直探测角度为 70°，且在复杂电磁环境下运行稳定，达到了预期设计目标，能够有效辅助驾驶员安全倒车。​

6.2 研究展望​

尽管本研究成功设计并实现了基于单片机和 LabVIEW 的汽车倒车雷达系统，但随着汽车智能化技术的不断发展，仍有许多改进和提升的空间。​

在传感器技术方面，未来可探索将毫米波雷达、激光雷达与超声波传感器进一步融合。毫米波雷达和激光雷达具有更高的精度和更远的探测距离，能够弥补超声波传感器在远距离探测和复杂环境下的不足。通过多传感器数据融合算法，整合不同传感器的优势，可实现更精准、全面的障碍物检测与识别，提升系统在恶劣天气、复杂路况下的适应性。​

在系统智能化程度上，可引入人工智能算法，如深度学习目标检测算法。利用大量的障碍物图像和距离数据训练模型，使系统能够自动识别障碍物的类型（如行人、车辆、固定物体等），并根据不同类型的障碍物提供更个性化的驾驶建议和报警策略，进一步提高驾驶安全性。此外，还可将倒车雷达系统与车辆的自动驾驶辅助系统进行深度集成，实现自动泊车等更高级的功能。​

从系统优化角度出发，可进一步优化硬件电路设计，采用更先进的芯片和集成模块，减小系统体积，降低功耗，提高系统的可靠性和稳定性。在软件方面，优化数据处理算法，提高数据处理速度和精度，同时改进 LabVIEW 上位机界面的交互设计，使其更加人性化，提升用户体验。​

在实际应用拓展上，可将该系统推广到更多类型的车辆，如大型货车、公交车等，针对不同车辆的特点进行适应性改进。此外，还可开发便携式倒车雷达产品，适用于老旧车辆的改装，满足更多用户的需求。​
