1 绪论

1.1研究背景与意义

在当前全球新冠疫情持续蔓延的背景下，公共场所的疫情防控成为了社会关注的焦点。随着科技的不断进步，智能化设备在的生活中扮演着越来越重要的角色。门禁系统作为一种重要的安全设备，也需要与时俱进，引入智能化的设计和技术，以更好地应对疫情带来的挑战。传统的门禁系统主要通过刷卡、密码等方式进行身份验证，这种方式虽然在一定程度上保证了安全，但在疫情期间却暴露出诸多弊端。例如，刷卡和密码输入容易留下接触痕迹，增加了病毒传播的风险；同时，传统门禁系统难以实现对进出人员的实时监控和追踪，不利于疫情防控工作的有序进行。

针对上述问题，本文提出了一种基于单片机的智能疫情门禁系统。该系统集成了多种先进技术，如人脸识别、无线通信、OLED显示等，旨在实现高效、便捷且安全的门禁管理。该系统不仅能够实现对进出人员的快速身份验证，还能实时记录人员的出入信息，为疫情防控工作提供有力支持。从社会意义来看，基于单片机的智能疫情门禁系统的研究和应用，有助于提高公共场所的疫情防控水平，减少疫情传播的风险。同时，该系统还能提升门禁管理的效率和准确性，降低人力成本和资源浪费。此外，该系统还具有良好的可扩展性和可定制性，能够满足不同场所和需求的门禁管理要求。

从学术意义来看，本文的研究不仅丰富了智能门禁系统的理论体系，还为后续的相关研究提供了有益的参考和借鉴。通过对智能疫情门禁系统的硬件设计、软件编程、算法优化等方面的深入研究，可以为智能门禁系统的发展和应用提供实用的技术支持和解决方案。

1.2国内外研究现状

1.2.1国内研究现状

近年来，随着科技的不断进步和社会的发展，国内在智能门禁系统领域的研究和应用取得了显著成果。在疫情防控的背景下，智能门禁系统更是成为了研究的热点之一。

国内的研究机构和企业纷纷投入到智能疫情门禁系统的研发中，推出了一系列具有创新性和实用性的产品。例如，一些企业研发了基于人脸识别的智能疫情门禁系统，该系统能够实现对进出人员的快速身份验证，并实时记录人员的出入信息。同时，该系统还支持口罩识别功能，即使在疫情期间人员佩戴口罩的情况下，也能确保身份识别的准确性。国内的研究者还关注到智能疫情门禁系统的可扩展性和可定制性。他们通过引入无线通信、物联网等技术，实现了门禁系统与其他智能设备的互联互通，为门禁管理提供了更多的可能性。例如，一些企业研发了基于云平台的智能疫情门禁系统，该系统能够将门禁系统的实时状态、人员出入记录等信息上传至云端服务器，方便管理人员进行远程监控和管理。在硬件设计方面，国内的研究者也不断探索和创新。他们采用了多种先进的传感器和执行器，如高精度的人脸识别摄像头、快速的射频卡读写模块等，提高了门禁系统的准确性和稳定性。同时，他们还通过优化电路设计、提高电源管理效率等方式，降低了门禁系统的功耗和成本。在软件编程方面，国内的研究者注重算法的优化和功能的实现。他们采用了多种先进的算法和技术，如深度学习、机器学习等，提高了门禁系统的识别速度和准确性。同时，他们还通过优化用户界面设计、提高系统响应速度等方式，提升了门禁系统的用户体验。

1.2.2国外研究现状

在国外，智能门禁系统的研究和应用同样取得了显著成果。特别是在欧美等发达国家，智能门禁系统已经广泛应用于商业、政府、医疗、教育等领域。在疫情防控的背景下，国外的研究者也开始关注到智能疫情门禁系统的研发和应用。他们通过引入生物识别、物联网、人工智能等技术，实现了门禁系统的高效、便捷且安全的门禁管理。例如，一些企业研发了基于指纹识别的智能疫情门禁系统，该系统能够实现对进出人员的快速身份验证，并实时记录人员的出入信息。同时，该系统还支持多种身份验证方式的选择和组合，提高了门禁系统的灵活性和可定制性。在硬件设计方面，国外的研究者同样注重创新和优化。他们采用了多种先进的传感器和执行器，如高精度的人脸识别摄像头、快速的射频卡读写模块等，提高了门禁系统的准确性和稳定性。同时，他们还通过优化电路设计、提高电源管理效率等方式，降低了门禁系统的功耗和成本。

在软件编程方面，国外的研究者同样注重算法的优化和功能的实现。他们采用了多种先进的算法和技术，如深度学习、机器学习等，提高了门禁系统的识别速度和准确性。同时，他们还通过优化用户界面设计、提高系统响应速度等方式，提升了门禁系统的用户体验。国外的研究者还关注到智能疫情门禁系统的安全性和隐私保护问题。他们通过引入加密技术、安全协议等措施，保障了门禁系统的数据安全和隐私保护。同时，他们还通过定期的安全审计和漏洞扫描等方式，及时发现并修复门禁系统存在的安全隐患。

国内外在智能疫情门禁系统领域的研究和应用都取得了显著成果。然而，随着科技的不断进步和社会的不断发展，智能疫情门禁系统仍然面临着诸多挑战和机遇。未来，需要继续关注该领域的研究动态和技术发展趋势，不断推动智能疫情门禁系统的创新和发展。

1.3系统的特点

本文所设计的基于单片机的智能疫情门禁系统，在充分融合了现代科技与传统门禁系统优势的基础上，展现出了诸多独特且显著的特点，这些特点不仅提升了门禁系统的性能，也为其在疫情防控等特定场景下的应用提供了有力支持。

1. 高度集成化与模块化设计

该系统采用了高度集成化与模块化的设计理念，将人脸识别模块、ESP8266无线通信模块、OLED IIC SSD1306驱动显示屏、RC522射频卡读写模块以及STM32F103C8T6最小系统板等多个功能模块有机整合在一起。这种设计方式不仅简化了系统的硬件结构，提高了系统的可靠性和稳定性，还方便了系统的维护和升级。用户可以根据实际需求，灵活地选择或更换功能模块，实现系统的定制化和可扩展性。

2. 高效的人脸识别技术

系统核心的人脸识别技术采用了先进的算法和模型，能够在短时间内快速、准确地识别出进出人员的身份。即使人员佩戴口罩或存在其他面部遮挡物，系统也能通过深度学习等技术手段，实现高效的口罩下人脸识别。这种技术不仅提高了门禁系统的安全性，还有效避免了传统门禁方式中因接触传播病毒的风险。

3. 实时远程监控与管理

通过ESP8266无线通信模块，系统能够实时将门禁状态、人员出入记录等信息上传至云端服务器。管理人员可以通过手机、电脑等终端设备随时查看门禁情况，及时发现并处理异常情况。这种实时远程监控与管理的方式，不仅提高了门禁系统的管理效率，还为疫情防控工作提供了有力的数据支持。

4. 直观的用户界面与交互设计

系统采用了OLED IIC SSD1306驱动显示屏，能够清晰、直观地显示门禁系统的各项状态信息。同时，系统还注重用户交互设计，提供了简洁明了的操作界面和便捷的操作方式。用户可以通过触摸屏或按键等方式，轻松完成身份验证、信息查询等操作。

5. 强大的扩展性与兼容性

系统具有良好的扩展性和兼容性，能够与其他智能设备或系统实现互联互通。例如，系统可以与体温检测设备、消毒设备等集成在一起，形成完整的疫情防控体系。同时，系统还支持多种身份验证方式的选择和组合，如人脸识别、射频卡识别等，满足了不同场所和需求的门禁管理要求。

1.4研究内容

1. 系统总体方案设计

首先，对系统的总体方案进行设计，明确系统的功能需求、性能指标以及实现方式。通过对比分析不同技术方案的优缺点，选择最适合的系统架构和硬件组件。

2. 硬件设计与实现

根据系统总体方案，进行硬件电路的设计与实现。包括单片机的选型与配置、各功能模块的接口电路设计与连接、电源管理电路的设计等。通过合理的电路设计和布局，确保系统的稳定性和可靠性。

3. 软件编程与算法优化

在硬件设计的基础上，进行软件编程与算法优化。包括人脸识别算法的实现与优化、无线通信协议的编写与调试、用户界面设计与交互逻辑的实现等。通过不断的测试与调试，提高系统的识别速度和准确性，优化用户体验。

4. 系统集成与测试

将硬件电路与软件程序进行集成，形成完整的智能疫情门禁系统。对系统进行全面的测试与验证，包括功能测试、性能测试、稳定性测试等。确保系统能够满足设计要求，具备实际应用的价值。

1.5论文结构

图1-1论文结构图

本文的结构如上图所示，相关技术介绍主要介绍了系统的开发工具和前后台框架、分布式架构理论等，系统设计包括流程设计与数据库设计等。





2 相关技术介绍

2.1 STM32F103C8T6单片机

STM32F103C8T6是一款基于ARM Cortex-M3内核的32位微控制器，属于STM32F103系列。该单片机以其高性能、低功耗、丰富的外设资源以及易于开发等特点，在嵌入式系统领域得到了广泛应用。STM32F103C8T6具有高达72MHz的工作频率，内置高速存储器（64KB闪存和20KB SRAM），支持多种通信接口（如USART、I2C、SPI、CAN等），以及丰富的定时器、ADC、DAC等外设资源。这些特点使得STM32F103C8T6能够满足各种复杂应用的需求。

在智能疫情门禁系统中，STM32F103C8T6作为主控芯片，负责整个系统的控制和数据处理。它接收来自人脸识别模块、射频卡读写模块等外设的数据，进行逻辑判断和处理，然后控制OLED显示屏显示相关信息，或者通过ESP8266无线通信模块将数据传输到云端服务器。此外，STM32F103C8T6还负责电源管理、时钟配置等底层硬件资源的调度和管理。

2.2 ESP8266无线通信模块

ESP8266是一款低功耗、高集成度的UART-WiFi芯片模组，由乐鑫科技开发。它支持标准的IEEE 802.11 b/g/n协议，具有完整的TCP/IP协议栈，可以方便地进行二次开发，实现设备与云端的无线通信。ESP8266具有超低功耗、高集成度、易于开发等特点。它内置了Tensilica L106超低功耗32位微型MCU，支持RTOS操作系统，可以方便地进行多任务处理。同时，ESP8266还支持多种通信接口（如UART、GPIO等），方便与其他外设进行连接和通信。

在智能疫情门禁系统中，ESP8266无线通信模块负责将门禁系统的实时状态、人员出入记录等信息上传至云端服务器。管理人员可以通过手机、电脑等终端设备随时查看门禁情况，及时发现并处理异常情况。此外，ESP8266还支持OTA（Over-The-Air）升级功能，方便对门禁系统进行远程更新和维护。

2.3 Hilink人脸识别模块

Hilink人脸识别模块是一种基于深度学习技术的人脸识别解决方案，具有高精度、高速度、高鲁棒性等特点。它可以通过摄像头捕捉人脸图像，并进行特征提取和匹配，实现快速、准确的人脸识别。Hilink人脸识别模块采用了先进的深度学习算法和模型，能够在不同光照、角度、表情等条件下实现稳定的人脸识别。同时，它还支持活体检测功能，可以有效防止照片、视频等攻击手段。此外，Hilink人脸识别模块还支持多种身份验证方式的选择和组合，如人脸识别+密码、人脸识别+射频卡等，提高了门禁系统的灵活性和安全性。

在智能疫情门禁系统中，Hilink人脸识别模块作为身份验证的核心部件，负责识别进出人员的身份。即使人员佩戴口罩或存在其他面部遮挡物，Hilink人脸识别模块也能通过深度学习等技术手段，实现高效的口罩下人脸识别。识别成功后，门禁系统会控制舵机等执行机构打开闸门或门锁，允许人员进入。同时，Hilink人脸识别模块还会将识别结果和相关信息传输到STM32F103C8T6主控芯片进行进一步处理。

2.4 OLED IIC SSD1306驱动显示屏

OLED IIC SSD1306是一款低功耗、高对比度的有机发光二极管（OLED）显示屏驱动芯片，广泛应用于各种嵌入式系统和便携式设备中。它支持IIC通信接口，可以方便地与单片机等主控芯片进行连接和通信。

OLED IIC SSD1306具有低功耗、高对比度、宽视角等特点。它采用自发光技术，无需背光灯源，因此可以在低亮度环境下清晰可见。同时，OLED IIC SSD1306还支持多种显示模式和颜色深度选择，可以根据实际需求进行灵活配置。在智能疫情门禁系统中，OLED IIC SSD1306驱动显示屏负责显示门禁系统的各项状态信息，如人员身份、体温检测结果、出入时间等。通过直观的图形界面和清晰的文字显示，用户可以方便地了解门禁系统的运行状态和相关信息。同时，OLED IIC SSD1306还支持触摸输入功能（如果与触摸屏模块结合使用），方便用户进行身份验证和信息查询等操作。

2.5 RC522射频卡读写模块

RC522是一款基于ISO/IEC 14443A标准的非接触式射频卡读写模块，广泛应用于门禁系统、公交卡系统、停车场管理系统等领域。它支持多种非接触式IC卡的读写操作，如Mifare S50、Mifare S70等。

RC522具有高速读写、高安全性、易于开发等特点。它采用了先进的射频技术和加密算法，可以确保读写过程中的数据安全性和完整性。同时，RC522还支持多种通信接口（如SPI、UART等），方便与其他外设进行连接和通信。在智能疫情门禁系统中，RC522射频卡读写模块作为另一种身份验证方式，与Hilink人脸识别模块形成互补。用户可以通过刷卡的方式快速完成身份验证，进入门禁系统控制的区域。同时，RC522射频卡读写模块还可以将读卡信息传输到STM32F103C8T6主控芯片进行进一步处理，如记录人员出入时间、统计人流量等。

3 需求分析

本章主要首先对项目开发的可行性进行分析，然后再对整体的项目开发流程和用户注册登录流程以及功能流程进行分析。

3.1可行性分析

3.1.1 技术可行性

在探讨智能疫情门禁系统的可行性时，技术可行性是首要考虑的因素。该系统融合了多种先进技术，包括STM32F103C8T6单片机技术、ESP8266无线通信模块、Hilink人脸识别模块、OLED IIC SSD1306驱动显示屏、RC522射频卡读写模块，以及深度学习与机器学习算法等。STM32F103C8T6单片机作为系统的核心控制器，具备强大的处理能力和丰富的外设接口，能够满足系统对实时性和稳定性的要求。ESP8266无线通信模块则实现了系统与云端服务器的数据交互，使得远程监控和管理成为可能。Hilink人脸识别模块基于深度学习技术，能够在复杂环境下实现高精度的人脸识别，即使人员佩戴口罩也能有效识别。OLED IIC SSD1306驱动显示屏提供了直观的用户界面，方便用户查看门禁系统的状态信息。RC522射频卡读写模块则作为一种辅助的身份验证方式，提高了系统的灵活性和便捷性。深度学习与机器学习算法的应用，使得系统能够不断学习和优化，提高人脸识别的准确率和效率。这些技术的成熟性和稳定性，为智能疫情门禁系统的开发提供了坚实的技术基础。

从技术角度来看，智能疫情门禁系统的开发是完全可行的。现有的技术已经能够满足系统的需求，并且随着技术的不断进步，系统的性能和功能还将进一步提升。

3.1.2 经济可行性

经济可行性是评估项目是否值得投资的重要指标。对于智能疫情门禁系统来说，其经济可行性主要体现在成本效益分析上。一方面，系统的开发需要投入一定的资金，包括硬件设备的采购、软件开发的人力成本、以及系统的维护和升级费用等。然而，这些投入与系统所带来的效益相比，是相对较小的。另一方面，智能疫情门禁系统的应用能够大大提高门禁管理的效率和准确性，减少人工管理的成本和错误率。同时，系统还能够提供实时的数据监控和分析功能，为疫情防控提供有力支持。这些效益不仅能够节省企业的运营成本，还能够提升企业的形象和竞争力。

从经济角度来看，智能疫情门禁系统的开发是具有良好经济效益的。只要合理规划投资规模和预期收益，该系统就能够为企业带来可观的经济回报。

3.1.3 社会接受度

社会接受度是评估项目是否能够得到广泛应用的重要因素。对于智能疫情门禁系统来说，其社会接受度主要取决于用户对系统的认可度和接受程度。随着科技的不断发展，人们对智能化产品的接受度越来越高。智能疫情门禁系统作为一种新型的门禁管理方式，不仅提高了门禁管理的效率和准确性，还为用户提供了更加便捷和安全的出入体验。因此，该系统有望得到广大用户的认可和接受。政府和相关机构对疫情防控的重视和支持，也为智能疫情门禁系统的推广和应用提供了有利条件。只要系统能够满足用户的需求和期望，并且符合相关的法律法规和伦理规范，就有望在社会中得到广泛应用。

3.1.4 法律与伦理可行性

在法律与伦理方面，智能疫情门禁系统的开发和应用需要严格遵守相关的法律法规和伦理规范。系统需要保护用户的隐私和数据安全。在人脸识别和射频卡读写过程中，系统需要采取有效的加密和防护措施，防止用户信息被泄露或滥用。系统需要符合相关的门禁管理规定和疫情防控要求。在开发和应用过程中，需要与相关部门和机构进行沟通和协调，确保系统的合法性和合规性。系统需要遵循伦理原则，尊重用户的权利和利益。在设计和实施过程中，需要考虑用户的感受和需求，避免对用户造成不必要的困扰和损失。

3.2 非功能性需求分析

在软件开发项目中，非功能性需求与功能性需求同样重要。非功能性需求主要关注的是系统的性能、可靠性、可用性、安全性、可维护性以及合规性等方面，这些因素直接影响到用户的使用体验和系统的长期运行效果。对于智能疫情门禁系统而言，非功能性需求分析同样至关重要。

3.2.1 性能需求

智能疫情门禁系统需要处理大量的人脸识别、射频卡读写以及数据传输等任务，因此对系统的性能要求较高。具体来说，系统需要具备快速的人脸识别速度，以确保用户在短时间内能够通过门禁；同时，系统还需要具备高效的数据处理能力，以实时更新和分析门禁数据。为了满足这些性能需求，系统在设计时需要采用高效的算法和优化技术，确保系统的响应时间和吞吐量达到预期目标。

3.2.2 可靠性需求

可靠性是系统长期稳定运行的关键。智能疫情门禁系统需要具备高度的可靠性，以确保在各种环境下都能正常工作。这要求系统在硬件选型、软件开发以及系统集成等方面都要进行严格的质量控制和测试。此外，系统还需要具备故障自检测和恢复能力，以便在出现故障时能够迅速定位问题并恢复正常运行。

3.2.3 可用性需求

可用性是指系统易于使用和理解的程度。对于智能疫情门禁系统而言，可用性需求主要体现在用户界面的友好性、操作的简便性以及系统的可访问性等方面。系统需要提供直观易用的用户界面，使用户能够轻松完成门禁操作；同时，系统还需要支持多种操作方式，以满足不同用户的需求。此外，系统还需要考虑残障人士的可访问性，确保所有人都能够方便地使用门禁系统。

3.2.4 安全性需求

安全性是智能疫情门禁系统的核心需求之一。系统需要保护用户的隐私和数据安全，防止信息泄露和滥用。为了实现这一目标，系统需要采用先进的加密技术和安全防护措施，确保人脸识别数据、射频卡信息以及传输过程中的数据都得到有效的保护。同时，系统还需要建立严格的安全管理制度和流程，确保系统的安全性能得到持续保障。

3.2.5 可维护性需求

可维护性是指系统易于维护和升级的程度。智能疫情门禁系统需要具备高度的可维护性，以便在系统出现故障或需要升级时能够迅速进行处理。这要求系统在设计时采用模块化的结构，使得各个部分可以独立进行维护和升级；同时，系统还需要提供完善的日志记录和错误报告功能，以便在出现问题时能够迅速定位并解决。

3.3主要研究方法

在智能疫情门禁系统的研发过程中，将采用多种研究方法来确保项目的顺利进行和成果的质量。

将采用文献调研法，通过查阅相关领域的文献和资料，了解智能门禁系统的最新技术和发展趋势，为项目的研发提供理论支持和技术参考。

将采用实验研究法，通过搭建实验环境，对系统的各个模块进行功能测试和性能测试，确保系统的功能和性能达到预期目标。

还将采用案例分析法，通过分析类似项目的成功案例和失败案例，总结经验教训，为项目的研发提供借鉴和参考。

3.4本章小结

本章首先对项目开发的可行性进行了分析，然后对系统的非功能性需求进行了分析，并对项目开发的整体流程以及主要流程操作进行了介绍。



4 系统设计

系统设计是项目开发之前需要做的总体设计，这里主要从系统的架构设计，后台的包括架构设计以及前台页面结构设计，模块设计等进行阐述.

4.1 架构设计

智能疫情门禁系统的架构设计遵循模块化、可扩展性和安全性的原则。系统整体分为前端设备层、后端服务层和数据存储层三个主要部分。前端设备层包括人脸识别模块、射频卡读写模块等硬件设备，负责采集和处理用户身份信息。这些设备通过无线通信模块与后端服务层进行数据传输。后端服务层是系统的核心，负责处理前端设备传来的数据，进行身份验证、数据分析等操作。同时，后端服务层还提供API接口，供前端应用或第三方系统集成使用。数据存储层用于存储系统产生的各种数据，包括用户身份信息、出入记录等。数据存储层采用安全可靠的数据库系统，确保数据的安全性和完整性。整个架构设计注重模块的独立性和可扩展性，便于后续系统的升级和维护。同时，通过加密技术和访问控制等安全措施，保障系统的数据安全和隐私保护。

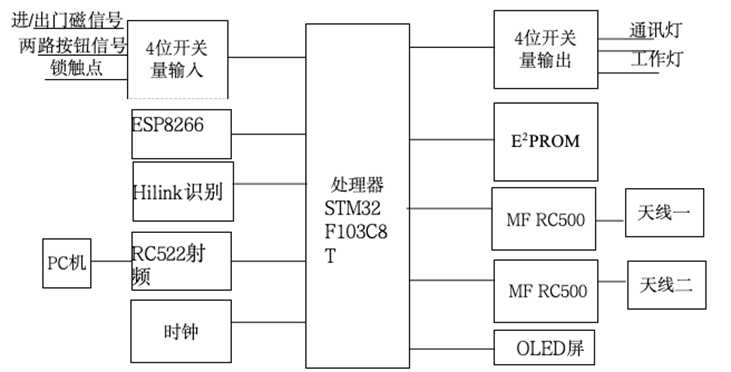

功能框架图如图4-1所示。

图4-1 功能框架图

4.2 STM32F103C8T6最小系统电路设计

STM32F103C8T6最小系统电路是一种基于STM32F103C8T6微控制器的最小化设计电路，旨在提供一个简洁且完整的开发平台。该电路设计通常包含电源管理、复位电路、调试接口以及基本的外设连接，如图所示。电源管理部分通过+5V输入，经过3.3V稳压器提供3.3V电源，为整个系统供电。GND引脚则分布在整个电路板上，确保电路的地连接良好。电源输入部分非常重要，因为稳定的电源是系统可靠运行的基础。复位电路部分，NR引脚连接到一个复位电路，可以通过外部按钮或条件触发复位，以确保系统的稳定运行。调试接口部分通常包括SWD接口，用于程序下载和调试。此外，LED指示灯可以用来显示系统状态。图片中展示了STM32F103最小系统板的引脚分布。可以看到，该电路板合理布局了电源、地以及各个功能引脚。其中，部分引脚配置了基本的外设功能，如UART、SPI、I2C等，方便开发者进行通信测试和开发。UART（通用异步收发传输器）接口用于串行通信，SPI（串行外设接口）支持高速同步串行通信，而I2C（内置互连控制器）则用于多主从设备通信。这些接口的存在，使得STM32F103C8T6最小系统电路在外设扩展和通信方面非常强大。

4.3 人脸识别模块电路设计

模块通过Hlink接口与外部设备连接，其中+5V引脚为模块提供工作电压，GND引脚则作为接地。电源的稳定性和良好的接地设计是确保模块正常工作的基础。视频输入部分通过VID0和VID1引脚接收来自摄像头的视频信号。这两个引脚的设计需要确保摄像头能够稳定传输图像数据，以便模块进行人脸识别。在实际应用中，VID0和VID1引脚应与摄像头的信号输出端正确连接，并注意信号线的屏蔽和抗干扰措施。

通信接口部分包括TX和RX引脚，用于模块与外部设备的串行通信。TX和RX引脚的设计需要确保通信协议和速率的匹配，以保证数据传输的稳定性和准确性。在实际应用中，这些引脚应连接到外部设备的相应接口，并通过合理的布线减少信号干扰。模块还提供了ENROLL引脚，用于注册或录入人脸数据。这一引脚的设计需要确保在录入过程中信号的稳定传输，以实现高效的人脸识别功能。同时，其他功能引脚如MEOG、US11_SDO和US11_SCLK等，应根据具体需求进行合理设计，确保模块功能的充分发挥。在电路设计中，还需要注意电源的稳定性和地线的连接。+5V电源应提供稳定的电压，避免波动对模块工作造成影响。GND引脚作为电流回路的公共点，应确保所有需要接地的部分都正确连接，以保证电路的稳定性和安全性。人脸识别模块的电路设计需要综合考虑电源接入、接地设计、视频输入接口、通信接口、人脸识别功能引脚以及USB接口相关引脚等多个方面。通过合理的电路设计和元件选择，可以确保人脸识别模块的稳定性和准确性，从而实现高效的人脸识别功能。在实际应用中，还需要根据具体需求进行细节调整和优化，以确保模块的最佳性能。

4.4 矩阵键盘电路电路设计

矩阵键盘电路是一种常见的键盘扫描方式，尤其适用于具有较多按键的场合。其基本原理是将按键排列成行和列，通过行列交叉的方式减少所需的I/O口数量。在图中，显示的是一个4x4的矩阵键盘，即4行4列的16个按键。

从图中可以看到，矩阵键盘的左侧有8个连接端，分别标注为A4至H4，这些为行线连接端；右侧则是4x4的键盘矩阵，其中每个按键分别标识为A、B、C、D等。行线连接端通过电阻与地相连，而列线则直接连接到处理器的I/O口。当按键未按下时，行线和列线之间不会有导通路径，处理器可以检测到高电平。当按下某个按键时，该按键对应的行线和列线短接，处理器检测到低电平。通过逐行扫描的方法，处理器可以依次扫描每一行，并在检测到低电平时知道具体哪个按键被按下。具体实现时，处理器先使能第一行（A4），其余行保持高阻态，然后依次读取列线状态。如果在某列检测到低电平，则说明该列对应的按键被按下。然后处理器再依次使能其他行，重复扫描，直到找到所有被按下的按键。为了提高扫描效率，可以采用行列反转等方法减少按键抖动的影响。此外，当矩阵键盘与微控制器连接时，还需要注意上拉电阻的配置，以确保信号稳定性。矩阵键盘电路是一种高效且节省I/O口的键盘设计方式，尤其适用于嵌入式系统。通过合理的行列扫描方法，可以实现对大量按键的有效管理。

4.5 OLED显示电路设计

在设计OLED显示电路时，如图所示，需要关注各个引脚的连接以及电源的配置。图中的一个示例电路包括了OLED显示模块U3，其型号为OLED-0.96-4P。该模块有四个引脚，需要连接到控制电路和电源。首先，GND引脚应当连接到地，以确保电路的参考点为共同的地。其次，图中的三个未标明名称的引脚中，其中一个为电源引脚，标注为+5V，需要连接到5伏的电源，为OLED模块提供工作电压。在设计过程中，还需要注意控制引脚的连接。虽然图中未详细标明其他两个引脚的具体功能，但通常情况下，其中一个可能是数据或命令控制引脚，另一个可能是用于复位或使能信号的控制引脚。这两个引脚需要连接到主控MCU（微控制单元）相应的输出引脚，以实现数据的传输和模块的控制。为了确保OLED模块能正常工作，电源的稳定性和电磁干扰的防护也尤为重要。建议在电源引脚处增加去耦电容，以滤除电源噪声，保证模块的稳定工作。此外，若环境中存在较强的电磁干扰，可以考虑在信号线上增加拉电阻，防止信号干扰影响显示效果。

4.6 NFC刷卡电路设计

在设计NFC刷卡电路时，图中展示了一个基于RC522模块的电路图，该模块是一种高频RFID阅读器模块，常用于读取和写入NFC标签的信息。该电路的核心是U20标记的RC522模块，其引脚连接如图所示。

首先，模块的GND引脚需要连接到系统的地，以确保电路的正常工作。可以看到图中GND引脚旁边还有一个标记为3.3V的引脚，这表明该模块的工作电压为3.3V，因此在电源部分需要提供一个稳定的3.3V电源。模块的P2.0引脚连接到了MISO（主设备输入，从设备输出），P2.1引脚连接到了MOSI（主设备输出，从设备输入），P2.2引脚连接到了SCK（时钟信号），这些引脚通常与微控制器的SPI接口相连，用于与RC522模块进行数据传输。图中还标出了IRQ（中断请求）引脚，该引脚可以用于检测模块的状态变化，如标签的出现或消失。通过配置微控制器来响应IRQ引脚的状态变化，可以实现更高效的数据读取。DA引脚在图中并未明确其详细功能，但通常RC522模块没有这个标记，可能是特定应用或设计者的标注。因此，在具体实现时，需要参考RC522模块的数据手册来确认该引脚的具体用途。图中的ST（可能是SPI片选信号）引脚用于选择RC522模块，在与多个SPI设备共用一个总线时，该引脚用于使能或禁用模块，确保数据传输的准确性。

设计一个NFC刷卡电路时，需要确保电源的稳定，正确连接SPI接口，合理设置中断请求和片选信号，才能确保RC522模块正常工作，实现NFC标签的读取和写入功能。该电路的设计为NFC应用提供了一种高效、可靠的解决方案。



5项目实现

5.1 软件设计

门禁控制系统的软件设计体现了功能性和安全性的高度融合。系统软件从启动开始，首先进行系统初始化，这一步骤至关重要，它确保了系统各个组件处于已知状态，为后续的监控和控制任务做好准备。初始化完成后，系统会读取需要监控的门禁号码，进入门禁监控状态。在监控过程中，系统会持续检查门禁信号，判断其是否正常。如果门禁信号发生异常，意味着可能存在非法入侵或其他紧急情况，此时系统会立即触发报警机制，警示相关人员采取应急措施，从而提高了系统的安全性能。如果门禁信号正常，系统则会继续监控是否有卡片进入感应区域。这一步骤是为了检测是否有合法的门禁卡片接近读卡器。当且仅当系统检测到合法的门禁卡片时，才会进行卡号读取操作，完成门禁验证过程。如果卡号不合法，系统则会拒绝访问，确保门禁管理的安全性和有效性。在整个流程中，系统报警和合法性验证是关键环节。报警功能可以及时应对异常情况，保护安全；而合法性验证则通过读取和验证门禁卡号，确保只有授权人员才能通过门禁。这两个环节相辅相成，共同保障了门禁系统的安全性和可靠性。

该门禁控制系统的软件设计流程清晰、逻辑严密，通过初始化和持续监控门禁信号，结合报警机制和合法性验证，实现了对门禁的有效管理。这不仅提高了安全管理水平，也为门禁管理提供了强有力的技术保障，软件设计流程图如图5-1所示

图5-1 软件设计流程图

5.2 硬件设计

基于单片机的智能疫情门禁系统硬件展示，集成了多种先进模块以实现高效、智能的管控功能。系统的核心采用了STM32F103C8T6最小系统板，这款高性能的单片机以其丰富的外设接口和强大的处理能力，为门禁系统提供了坚实的硬件基础。在通信方面，引入了ESP8266模块，它支持Wi-Fi连接，使得门禁系统能够轻松接入互联网，实现远程监控和数据上传。通过ESP8266模块，系统可以实时将门禁状态、人员出入记录等信息上传至云端，方便管理人员随时查看。

为了提升门禁系统的安全性，加入了Hilink人脸识别模块。该模块采用先进的人脸识别算法，能够快速、准确地识别出入人员，有效防止非授权人员进入。同时，人脸识别模块还与OLED IIC SSD1306驱动显示屏相配合，实时显示识别结果和门禁状态，直观明了。在门禁卡识别方面，选用了RC522射频卡模块。该模块支持多种类型的RFID卡，读取速度快、准确性高。用户只需将门禁卡靠近读卡器，系统即可自动识别并开启门禁，极大地方便了用户的出入。系统还配备了OLED IIC SSD1306驱动显示屏，用于显示各种信息。这块显示屏采用I2C接口，连接方便，显示效果出色。无论是显示人脸识别结果、门禁状态还是其他提示信息，都能清晰、直观地呈现在用户面前。基于单片机的智能疫情门禁系统集成了ESP8266模块、Hilink人脸识别模块、OLED IIC SSD1306驱动显示屏和RC522射频卡等多种硬件模块，实现了高效、智能的门禁管控功能。这些硬件模块的协同工作，为疫情防控提供了有力的技术支持，硬件演示如图5-2所示。



6 系统测试

6.1 测试目的

在智能疫情门禁系统的开发过程中，测试环节是至关重要的一部分。测试的目的不仅在于验证系统是否满足设计要求和功能规格，更在于通过全面的测试来发现系统可能存在的缺陷、错误或不足，从而确保系统在实际应用中的稳定性和可靠性。对于本智能疫情门禁系统而言，测试的目的具体体现在以下几个方面：首先，要验证系统各功能模块是否正常工作，如人脸识别、门禁卡识别、网络通信以及显示功能等；其次，要测试系统的兼容性和稳定性，确保系统能够在不同的硬件环境、操作系统以及网络条件下正常运行；最后，还要评估系统的性能和安全性，确保系统能够快速、准确地响应各种输入，同时有效防止非法入侵和数据泄露。

6.2 系统兼容性测试

在系统兼容性测试方面，主要围绕硬件兼容性、软件兼容性和网络兼容性三个方面展开。

硬件兼容性测试是确保系统能够在不同硬件配置下正常工作的关键。选取了多种型号的单片机、ESP8266模块、Hilink人脸识别模块、OLED显示屏以及RC522射频卡进行测试，验证系统在这些不同硬件环境下的稳定性和兼容性。例如，对于单片机，测试了不同品牌、不同型号的STM32系列单片机，确保系统能够在这些单片机上正常运行，且性能稳定。对于ESP8266模块，测试了其在不同网络环境下的连接稳定性和数据传输速度，确保系统能够可靠地进行远程通信。

软件兼容性测试则主要关注系统在不同操作系统、不同版本的软件环境下的表现。由于门禁系统可能需要与不同的管理软件或平台进行集成，因此需要确保系统能够与这些软件或平台兼容。测试了系统在不同版本的Windows、Linux等操作系统下的运行情况，以及在不同浏览器、不同版本的数据库管理系统下的数据交互情况。通过这些测试，验证了系统具有良好的软件兼容性，能够与各种软件环境无缝集成。

网络兼容性测试是确保系统能够在不同网络条件下正常工作的关键。模拟了不同的网络环境，包括有线网络、无线网络、弱信号环境、高干扰环境等，测试系统在这些环境下的网络连接稳定性、数据传输速度和响应时间。特别是在弱信号环境和高干扰环境下，重点测试了系统的重连机制和数据丢失情况，确保系统能够在这些极端条件下仍能保持稳定的网络连接和可靠的数据传输。

此外，还对系统的电源兼容性进行了测试，确保系统能够在不同电压、不同电流的输出下正常工作。这对于实际应用场景中的电源选择和使用具有重要意义。

6.3 功能性测试

功能性测试是智能疫情门禁系统验证过程中的核心环节，其目的在于全面、细致地检查系统是否按照设计要求实现了所有预定的功能，并确保这些功能在实际操作中能够稳定、准确地运行。对于本智能疫情门禁系统而言，功能性测试涵盖了人脸识别、门禁卡识别、网络通信、报警系统、显示界面以及系统管理等多个方面，确保每一个功能模块都能达到预期的性能标准。

在人脸识别功能测试中，我们重点关注了识别的准确性、速度和稳定性。通过构建包含大量不同人脸数据的测试库，我们模拟了实际使用场景中的各种情况，如光线变化、面部表情变化、遮挡物存在等，以检验系统的人脸识别算法是否能够在这些复杂环境下准确识别目标人脸。同时，我们还测试了系统对于相似人脸的区分能力，确保不会出现误识别的情况。在识别速度方面，我们记录了系统从捕捉到人脸图像到完成识别并作出响应的时间，确保这一过程能够在用户可接受的范围内快速完成。稳定性测试则通过长时间连续运行系统，观察人脸识别功能的表现是否始终保持一致，是否会出现识别率下降或系统崩溃等问题。

门禁卡识别功能的测试同样重要。我们使用了多种类型的RFID门禁卡，包括不同频率、不同编码方式的卡片，以验证系统对于不同类型门禁卡的兼容性和识别准确性。在测试过程中，我们特别关注了卡片读取的稳定性和响应速度，确保用户只需将卡片靠近读卡器即可快速完成门禁验证。此外，我们还测试了系统对于非法卡片的识别能力，确保系统能够有效防止未授权人员的非法入侵。

网络通信功能的测试则主要围绕系统的远程监控和数据上传能力展开。我们通过模拟不同的网络环境，如有线网络、无线网络、弱信号环境等，测试系统在这些环境下的网络连接稳定性和数据传输速度。同时，我们还验证了系统是否能够将门禁状态、人员出入记录等信息准确、及时地上传至云端服务器，并确保这些数据在传输过程中不会被窃取或篡改。

6.4 本章小结

本章主要介绍了先对系统进行了兼容性的测试，然后在针对系统的主要功能进行了用例测试，测试结果表明，系统符合既定的功能需求目标。
