R-CNN 拆解：47 秒花在哪？跟着 2000 个候选框，走完“先猜、后认、再修框”三步流水线

---

📍 系列路标｜本系列共 7 篇，按“原理演进 → 逐篇拆解 → 流派对比 → 代码与选型”编排：

1. ✅ 第 1 篇｜R-CNN 发展史——四代模型因何而生、各解决了什么问题。
2. ✅ 第 2 篇｜R-CNN 拆解（本篇）——从一张图片出发，走完“先猜后认”的完整流程。
3. ⏳ 第 3 篇｜Fast R-CNN 拆解——RoI Pooling 如何把 47 秒压到 0.3 秒。
4. ⏳ 第 4 篇｜Faster R-CNN 拆解——RPN 如何让网络自己学会“找框”。
5. ⏳ 第 5 篇｜Mask R-CNN 拆解——从“框住”到“像素级抠图”的最后一公里。
6. ⏳ 第 6 篇｜R-CNN vs YOLO——两阶段与单阶段，谁快谁准谁更适合你。
7. ⏳ 第 7 篇｜手撕代码与工业选型——从零实现一个检测器 + 真实项目里到底选谁。

---

一、先搭框架：一张图进 R-CNN，要过哪三道门？

第 1 篇给出过一句结论：R-CNN 是第一个把深度学习搬进目标检测的模型，它用“准”换来了“慢”。把镜头推进到机器内部，要回答的更细问题是：那约 2000 个候选框是怎么“猜”出来的？CNN 到底“看”了框里的什么？最后那个框又是怎么从“大概在这”变成“刚好圈住”的？ 要把这三件事讲清楚，先把整条流水线钉在墙上。

1.1 用一张流程图看穿全局

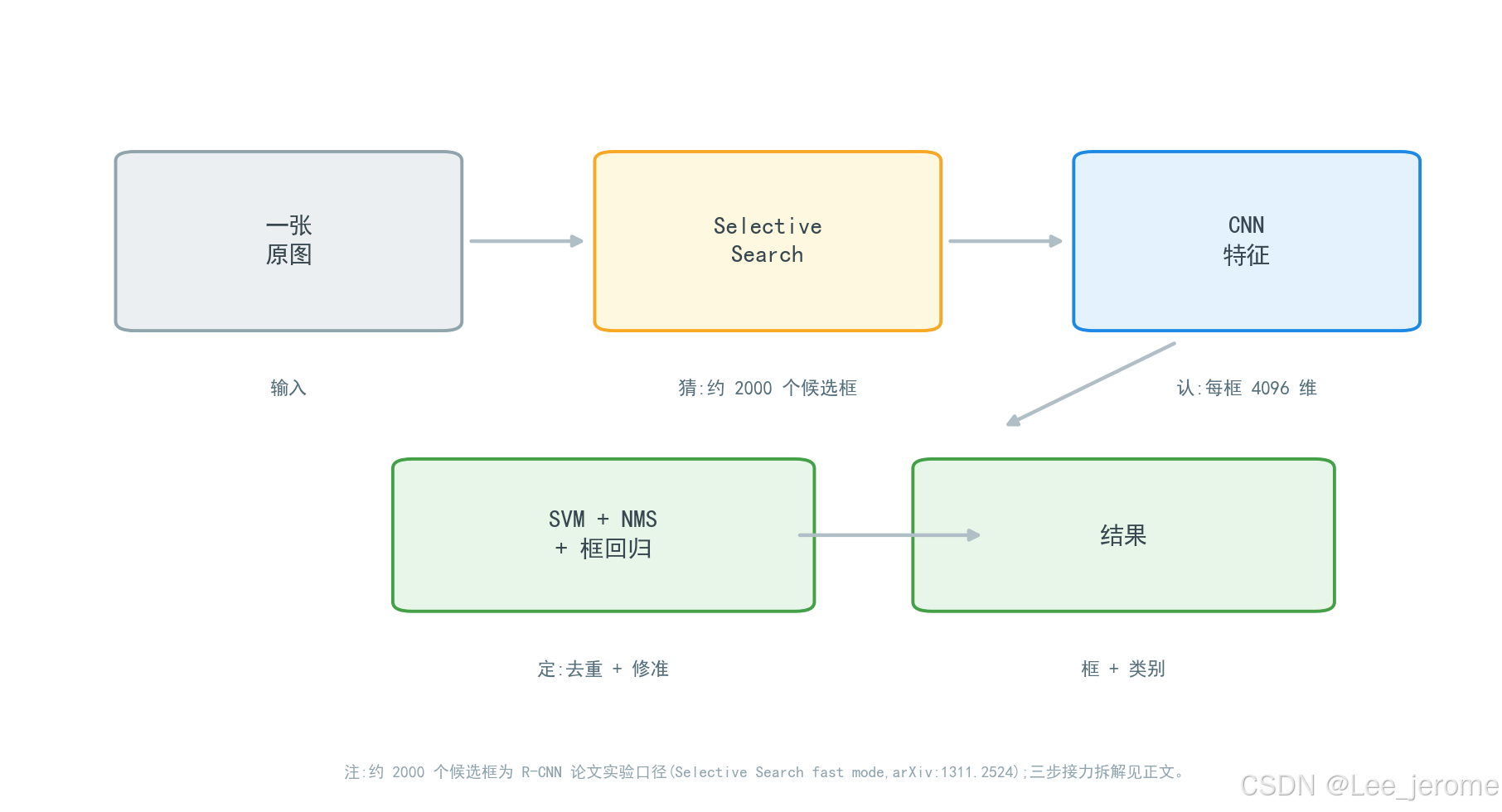

图 1｜R-CNN 推理流水线全景：灰 = 输入，黄 = CPU 上的传统算法，蓝 = 深度学习，绿 = 后处理与输出；每个环节下方标注它的“产出”

🤔 怎么读这张图？ 从左往右是“从图到答案”的推进：先有输入，再由黄、蓝、绿三种颜色的环节接力。读的时候盯住两件事：其一，蓝色环节的输入是一个个被单独切出来、重新缩放的框，而不是原图——这是理解后面“为什么慢”的钥匙；其二，注意每道门的“产出”都在变：从“约 2000 个候选框”，到“2000 段特征向量”，最后才是“框 + 类别 + 置信度”。三道门分工如下：第二章到第四章就按这个顺序，把每一道门拆开看。

1.2 三道门各管一件事，也各欠一笔“债”

• 第一道门「猜」——找位置：用传统算法 Selective Search 把“物体大概在哪”先框出来。它类别无关、跑在 CPU 上，欠下的债是“不知道框里是什么，还可能漏掉目标”；
• 第二道门「认」——看内容：把每个候选框送进 CNN，得到能判别类别的特征。它欠下的债是“每个框都要完整跑一遍网络”，同一张图的低级特征被反复计算；
• 第三道门「定」——下结论：SVM 判类别、NMS 去重、回归修框。它欠下的债是“三个环节各自训练、互不通气”，整条流水线没法端到端优化。

这套“先猜后认”的接力，在 VOC2010 上把 mAP 从传统方法巅峰 DPM 的 33.4% 直接抬到 53.7%——这是精度上一次里程碑式的越级。代价则是那笔著名的“47 秒账单”，它具体由哪些开销攒成，第五章单独算给你看。

---

二、第一道门「猜」：Selective Search 怎么“无中生有”掏出约 2000 个框？

2.1 难点先摆出来：位置问题是“无限”的

一个物体可能出现在画面的任何位置、任何大小、任何长宽比。如果像 DPM 时代那样滑窗穷举——窗口从左上角挪到右下角，再换几档尺寸和比例各扫一遍——理论上要检查的位置数量是个天文数字，而其中绝大多数窗口里只有背景。

所以聪明的做法是先“大幅淘汰”：用便宜、快速、类别无关的手段，把整张图压缩成约 2000 个“可能有物体”的位置，把“精挑细选”留给后面的 CNN。这就像找东西时不逐寸翻地板，而是先按“颜色相近、纹理相近”把杂物归成几堆，再在每堆附近仔细找。候选框的质量决定精度的上限——漏掉的物体，后面 CNN 再强也没有机会见到。

2.2 三板斧：过分割 → 反复合并 → 每轮合并都记下一个框

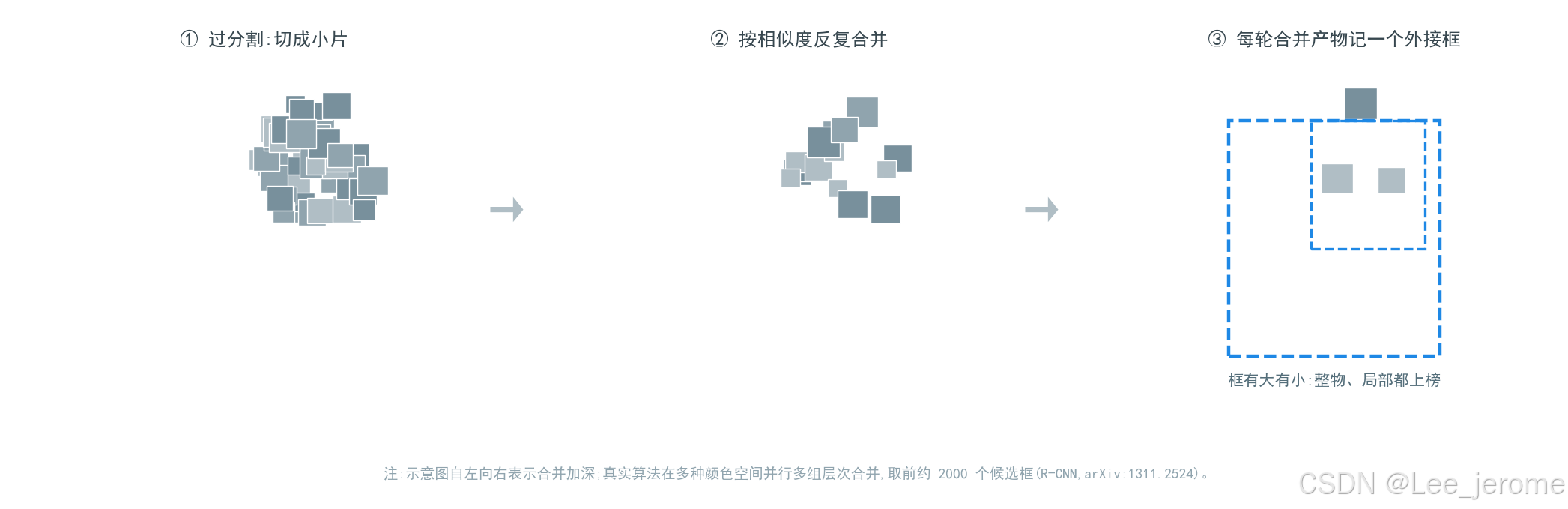

图 2｜Selective Search 的工作方式（示意）：先把图切成许多小片（过分割），再反复合并“长得像一伙的”相邻小片，每一轮合并的产物都记一个外接框——合并轮次越深，框的粒度越大，小到局部、大到整只物体的框就都被收集起来了

🤔 怎么读这张图？ 从左到右三帧是“从碎到整”的合并过程：第一帧是过分割，一个物体区被切成了许多小片；第二帧里，相邻且“长得像一伙”的小片被不断并成更大的片；第三帧表示合并到不同深度时，每轮产出的整体都被记下一个外接框——于是框有大有小，大到整物、小到局部都会被收录。读的时候还要记得：这一过程完全不看“框里是什么”，它只依据颜色、纹理这些低级线索决定谁和谁合并。

具体机制分三步：

1. 过分割起步：先用图割类算法把图切成几百到几千个小区域（超像素），同属一个物体的区域通常被切得七零八落；
2. 贪心层次合并：反复把“最相似”的相邻区域并成一个整体——相似度由四个维度综合给出：颜色（直方图相近）、纹理（局部梯度分布相近）、尺寸（优先并小块，防止大块一口吞掉整张图）、填充（允许形状互补的区域贴合，比如文字与它所在的招牌、杯口与杯身）；
3. 每轮合并都记账：把每一轮合并产出的整体取一个外接框记下来。合并是从小到大的，所以记录下来的框天然覆盖多种尺度。

此外还有一招“多样性”：算法会在多种颜色空间里并行执行好几组这样的合并，再把结果融合去重，最后按启发式得分排序，取前约 2000 个（论文实验用 Selective Search 的 “fast mode”）交给下一道门。位置这一关，到此就算“猜”完了。

2.3 它只负责“可能”，不负责“是谁”

这一道门有两个必须认清的边界。第一，它是类别无关的：它不知道“猫”长什么样，只会把“颜色纹理上看起来自成一体”的区域圈出来，所以框里可能是完整物体、物体的局部，也可能是背景。第二，它是外部传统算法：跑在 CPU 上、需要单独维护，而且与后面的 CNN 完全没有信息往来——它不认识语义，纯靠低级线索猜测。这两个边界，正是后来 R-CNN 家族两次重大手术的病灶位置，先记下，后面会回到这里。

---

三、第二道门「认」：CNN 如何把一个框变成“能认类别的特征”？

3.1 先把候选框“整形”：任何框都改写成 227×227，带 16 像素上下文

CNN 不是“想裁多大裁多大”的：它的输入尺寸是写死的。2014 年主角网络的输入是 227×227 的 RGB 图。于是每个候选框都要经历一次“整形”：先取它的外接矩形，再向外扩一圈——论文在缩放到 227 后保留了 p = 16 像素的上下文——然后拉伸到统一尺寸。多留这圈“环境”不是凑数：纯目标的剪影丢失了它所在场景的信息，CNN 认起来反而吃亏，论文里叫这一步 warp（扭曲缩放）。

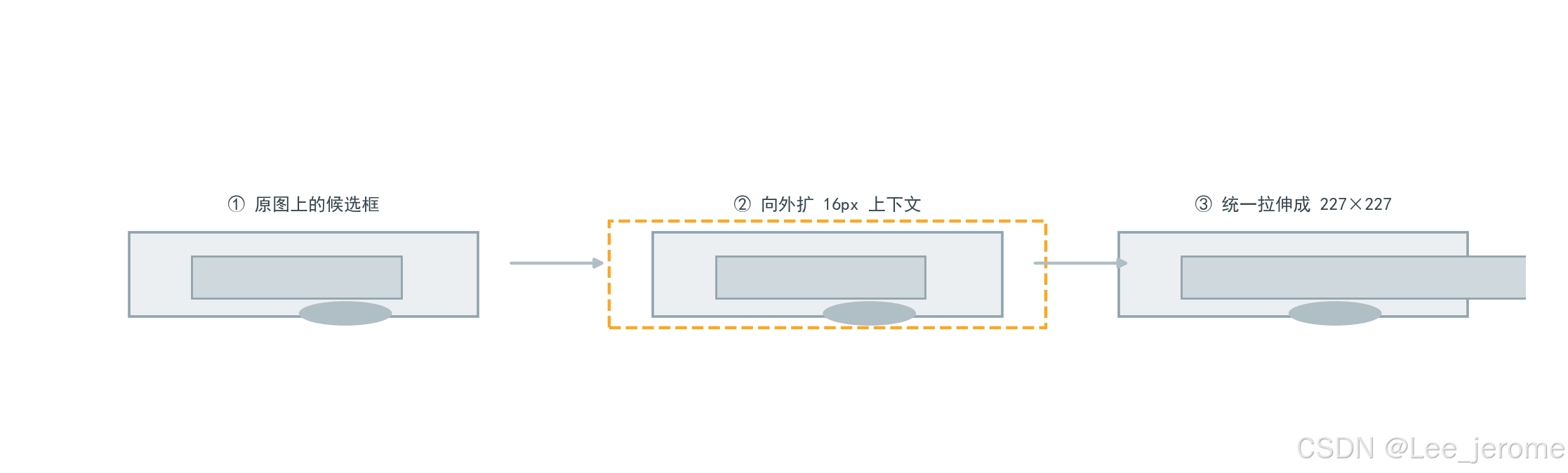

图 3｜warp 的三步整形：候选区域 → 外扩 16px 上下文 → 统一拉伸成 227×227（示意）

🤔 怎么读这张图？ 从左到右看三步：先取出候选框内的内容；因为只裁框内会让物体“失去环境”，要把外接矩形向外扩一圈（虚线示意，论文口径 p = 16 像素）再整体取出；最后统一拉伸成 CNN 唯一认识的 227×227 方形。注意任意长宽比的区域都会被“压”成方形，形状难免有些变形——这就是 warp 为了适配固定尺寸输入付出的代价。

3.2 全篇通用的一把尺子：IoU 重合度

从这一步开始，“框框得准不准”会反复出现。它需要一个客观的度量：两个框重叠到什么程度，才算“框住了同一个东西”？这把尺子叫 IoU（交并比）：

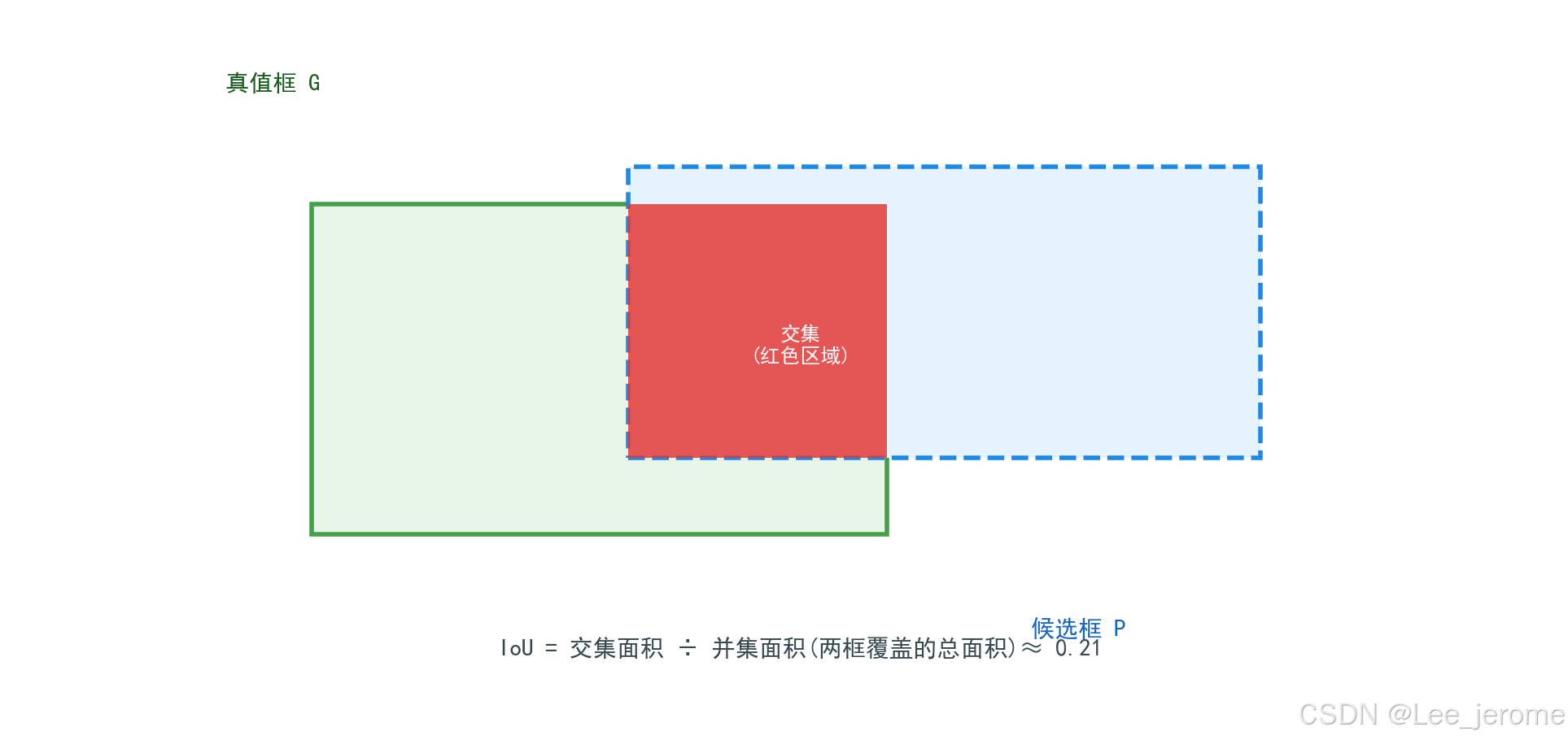

图 4｜IoU（交并比）的定义：重合程度 = 交集面积 ÷ 并集面积；完全重合为 1，完全不沾边为 0（几何与数值为示意）

🤔 怎么读这张图？ 绿色实线框是“标准答案”真值框，蓝色虚线框是某个候选框。两框重叠的区域（红色交集）除以两框覆盖的总范围（并集），比值越接近 1，说明候选框“套得越准”。后文会反复出现的 0.3、0.5、0.6 三档阈值，读的都是这把尺子上的刻度。

3.3 一次完整前向，一段 4096 维的“语义指纹”

整好形后，每个候选框被完整地送进 CNN：从第一层卷积开始，逐层提取边缘 → 部件 → 整体语义的层级特征，最终在最后的全连接层得到一条 4096 维的特征向量。这条向量可以理解为“这段画面的语义指纹”：同类的物体（哪怕换个角度、换身颜色）指纹相近，不同类的东西指纹相远——SVM 正是靠这条指纹来判类。注意两个细节：

• 论文的 CNN 主体有 5 层卷积 + 2 层全连接；最后一个全连接层（fc7）之前的 pool5（6×6×256 = 9216 维）保留了更多空间细节，第四章的框回归会用它的特征；
• 每个候选框都是独立完整地跑一遍网络，框与框之间没有任何计算共享——同一个物体被十几个高度重叠的候选框圈住时，它的特征就被白算了十几遍。这一条的代价，第五章算账。

3.4 “借来的眼睛”要先复训：ImageNet 预训练 → VOC 微调

检测数据又少又贵：标一个“框 + 类别”远比标“这张图是猫”费劲。直接拿小数据从零训一个大 CNN，几乎必然过拟合。R-CNN 的答案今天人人熟知、当时是反直觉的——迁移学习：

1. 先在 ImageNet 上预训练：让 AlexNet 在 1000 类、百万级的图像分类任务上先学会“看世界”的通用能力（只会给整图分类，从没见过“框”）；
2. 再到检测数据上微调：把最后一层从 1000 类换成 21 类（20 个 VOC 类别 + 背景），用学习率 0.001（预训练的十分之一）在 VOC 的候选框上继续训练，把“会分类的眼睛”改造成“会认检测窗口的眼睛”。

微调时的正负样本划分，就要动用 3.2 那把尺子了：与某个真值框 IoU ≥ 0.5 的候选框判为正样本（并归到那个真值框的类别名下），其余一律当背景；由于正样本天然稀少，每个 mini-batch 里强制配 32 个正样本 + 96 个背景。论文实测这一步价值巨大：在 VOC2007 上，不微调时表现最好的特征层约 46.2%，微调后冲到 54.2%——+8 个百分点。

---

四、第三道门「定」：SVM 判类、NMS 去重、回归修框，为什么要“三件套”？

4.1 判类：每类一个线性 SVM，而不是直接用微调好的 softmax

按理说，微调后的 CNN 最后一层已经是个 21 类分类器，直接拿它打分不就行了？论文专门试过并给出数据：同样用微调后的特征，直接用 softmax 打分是 50.9%，换成“每类一个线性 SVM”是 54.2%。为什么会这样？

关键在正样本的定义不同。微调阶段为了凑够训练数据，把 IoU ≥ 0.5 的“带抖动框”都算成了正样本，网络学的是“大致是这个物体就行”；而 SVM 阶段只把严格的真值框当正样本，学的是“严丝合缝就是这个物体”。再加上 SVM 在小样本、高维特征下配合正则更稳，所以论文选择把“判类”从网络里拆出来，为 20 个类别各训练一个二分类线性 SVM（车/非车、人/非人……），让每个类别拥有一套独立的判别边界。

4.2 喂给 SVM 的正负样本：正例只认真值框，负例要够“干净”

每个类别的 SVM 都面临同一个问题：怎么定义“负样本”？一个框和车半重叠、到底算不算“车”的坏样本？论文用验证集做网格搜索，最终把门槛定在 IoU = 0.3：

• 正例：仅该类所有真值框（绝不掺“抖动框”）；
• 负例：与该类任何一个真值框的 IoU 都低于 0.3 的候选框；
• 灰色地带（IoU 在 0.3 到接近 1 之间、又不是真值框）：既不当正也不当负，直接忽略。

阈值选错代价很大：论文实测把它放宽到 0.5，mAP 掉 5 个点；收紧到 0，再掉 4 个点——可见“半像不像”的样本怎么处理，直接影响学到什么。

还有一个实操细节叫难例挖掘（hard negative mining）：负样本动辄几十上百万，内存装不下、也没必要全学。做法是先用一批容易的负样本粗训一轮，然后把“模型当前最容易误报成物体”的难负样本挑出来补进去再训，通常扫一遍训练集就收敛。SVM 打分在推理时也便宜：所有框对某个类的一次打分，本质是一批点积，论文用一次矩阵乘法批量算完（约 2000×4096 的特征矩阵乘 4096×20 的权重矩阵）。

4.3 NMS：同一类的“重复答题”，只留最高分

候选框天生会“扎堆”：同一个物体往往被十几个大同小异的框同时圈住，SVM 会给它们都打高分。要是全部输出，一个物体会被画十几遍框。**非极大值抑制（NMS）**专门处理这件事：按类独立地执行——先按分数从高到低排，最高分的框留下；凡是与它 IoU 超过阈值的框，一律视为“同一个物体的重复表达”删掉；再对下一个最高分重复此过程。最后每个物体只保留一个“最佳答案”。

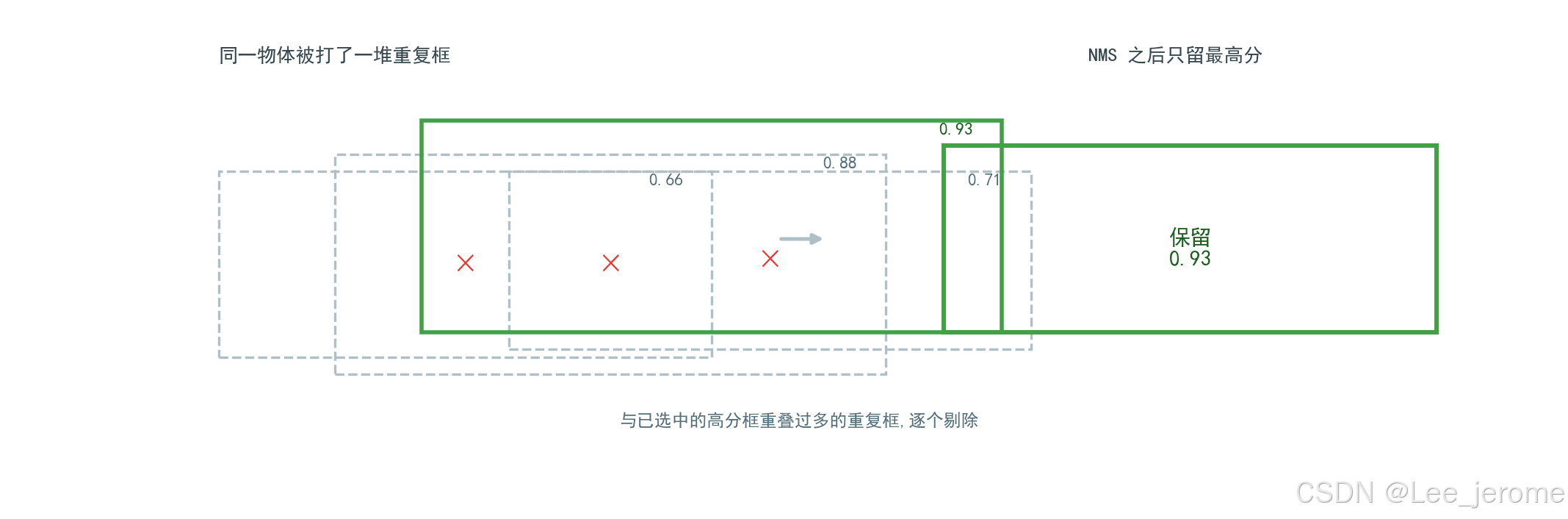

图 5｜NMS 去重：同一个物体被打出的多个重叠框，只保留得分最高的一个，其余剔除（示意）

🤔 怎么读这张图？ 左边是打分后同一物体上的一堆重叠框，分数从 0.66 到 0.93 各不相同——若全部输出，一个物体会被画好几遍。NMS 的做法是：先按分数排序，最高分（0.93）留下，与它重叠过多的框逐个剔除（画 ×）；最终如右图，一个物体只输出一个“最佳答案”。

4.4 回归：把“圈住了但没圈准”的框修到贴边

拆完前面的环节，论文对错误做了一次“尸检”，发现最大的误差来源不是“认错类”，而是**“框对了但没框准”**——IoU 落在 0.1 到 0.5 之间的定位误差，占比远超“把猫认成狗”这类语义错误。CNN 特征足够强之后，剩下的短板主要在地理位置精度上。

于是有了最后一件工具——框回归（bounding-box regression）：为每个类别训练一个小线性回归器，输入用保留空间细节的 pool5 特征（9216 维），输出 4 个修正量——中心点的横、纵平移，以及宽、高的缩放，把候选框“挪向”真值框。它有两条纪律：

• 只对“几乎框对”的框学习：参与训练的候选框与真值框的 IoU 要达到论文口径的 0.6 量级。教一个只框住猫尾巴的框去“挪成整只猫”毫无意义，回归只负责把 90 分的框修到 98 分；
• 类别专属：猫的框和车的框，各自的“修法”是分开学的。

收益立竿见影：VOC2007 上从 54.2% 涨到 58.5%（论文表述为提升 3~4 个点）；在 VOC2010 上，框回归把结果从 50.2% 推到 53.7%——别小看这几个点，“能不能再贴边一点点”正是检测精度最磨人的战场。

---

五、把账算清：47 秒与数百 GB，是怎么一笔一笔攒出来的？

5.1 训练为什么是“三段式”，又贵在哪？

回顾一下 R-CNN 一共要学三样东西：CNN 参数（微调）、20 个类别 SVM、20 个框回归器。它们各训各的，共用同一条“特征流水线”，于是训练被拆成典型的三段式：

1. ImageNet 预训练（这步用的是公开分类任务，白拿通用视觉能力）；
2. 在 VOC 候选框上微调 CNN；
3. 为 SVM 和回归器提取并缓存全部训练特征 → 训 SVM → 训回归器。

第 3 段的“缓存特征”是最大的开销来源：每一张训练图里约 2000 个候选框的特征都要算出来、写进磁盘，供 SVM 与回归器反复读取训练。VOC2007 训练集约 5000 张图，逐框落盘的结果是数百 GB 的磁盘占用（论文实测用 VGG16 时仅特征提取就要约 2.5 个 GPU 天）——这就是第 1 篇提到的“几百 GB 磁盘都装不下”的来历。整条流水线在 VOC2007 上完整训一遍（VGG16 口径），公开数字约 84 小时。

5.2 测试为什么慢：同一套卷积，被重复算了约 2000 遍

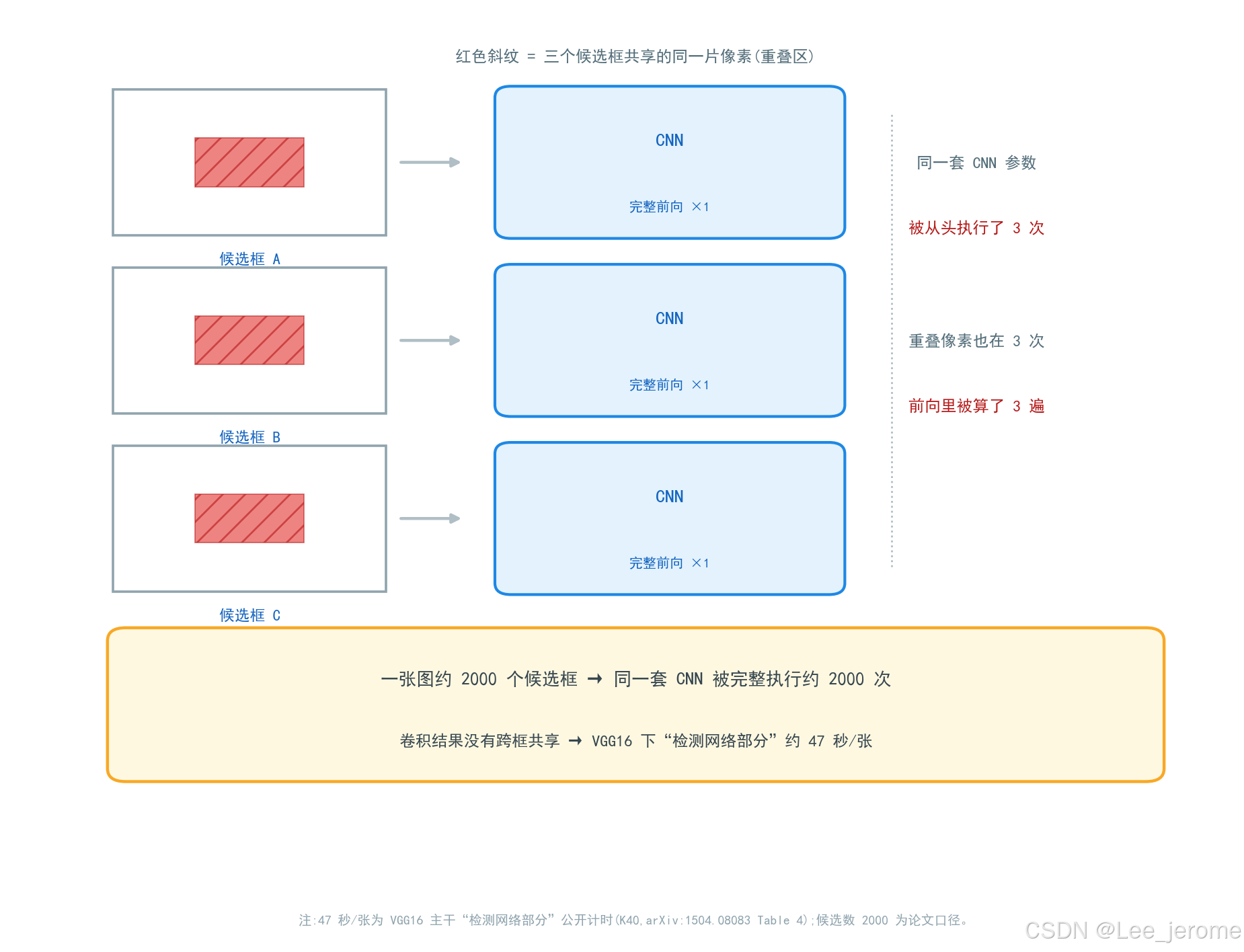

图 6｜慢的根源示意：同一张图上的候选框高度重叠，却各自完整穿过一次 CNN，重叠区域被反复计算

🤔 怎么读这张图？ 左上方是一张同时被三个候选框（蓝色虚线）圈住的图，框与框有大片重叠；中间每个候选框都被单独拉出来，各自从第一层卷积开始完整跑一遍 CNN（右侧蓝色块）。于是同一片重叠区域，在 3 次前向里被算了 3 遍——放到整张图上，就是约 2000 个候选框、约 2000 次完整前向。这张图只想说明一件事：慢的根源不在“算得重”，而在“算得重复”——同一张图的低级卷积结果，本可以只算一次、让所有候选框共享。

账单明细（均为论文公开口径）：

花在哪	数量级	来源口径
候选框生成 + CNN 特征（测试）	GPU 约 13 秒/张，CPU 约 53 秒/张	R-CNN 论文运行时分析（≈AlexNet 主干）
检测网络部分（测试）	约 47 秒/张	VGG16 主干，K40 GPU，见 Fast R-CNN 同表对比
训练特征落盘	数百 GB，提取约 2.5 GPU 天	VGG16，VOC2007 约 5 千张图
完整训练（VOC2007）	约 84 小时	VGG16 口径

5.3 成绩单：精度是怎么一级一级堆上去的？

把这套流水线的每一次“加零件”单独列出来，能看到一条清晰的精度爬坡：

一行改动	CNN 主干	VOC2007 test mAP
仅用 ImageNet 预训练特征 + 每类 SVM（不做检测微调）	≈ AlexNet（TorontoNet）	46.2%
+ 在检测候选框上微调 CNN	≈ AlexNet	54.2%
+ 框回归修定位	≈ AlexNet	58.5%
+ 主干换成更深的 VGG16（OxfordNet）	VGG16	66.0%

📌 注：上表引自 R-CNN 论文表 2（VOC2007 test，公开口径）。46.2% 对应未微调时表现最好的 fc6 层特征；54.2% 为微调后取 fc7；66.0% 与 5.2 表中的“47 秒 / 84 小时”同属 VGG16（OxfordNet）口径（Fast R-CNN 论文 Table 4 对 R-CNN 的逐行测量亦为 66.0%、47.0 秒、84 小时）。VOC2010 上框回归的效果为 50.2% → 53.7%（对比基准 DPM 为 33.4%）。不同论文评测时的 GPU 型号与实现略有差异，看趋势与数量级即可。

---

六、拆完再装回去：R-CNN 的账本与没还完的债

6.1 一张表看全整条流水线

环节	输入	核心工具	输出	主要代价
猜 · 找框	原图	Selective Search（CPU 传统算法）	约 2000 个候选框	秒级 CPU 开销；类别无关；可能漏检
认 · 提特征	候选框（warp 成 227×227）	ImageNet 预训练 + VOC 微调的 CNN	2000×4096 维特征矩阵	每框一次完整前向 → 测试约 47 秒/张（VGG16，网络部分）
定 · 判类	特征向量	每类一个线性 SVM（难例挖掘）	每个候选框的各类分数	训练要离线缓存特征
定 · 去重	打分后的框	按类 NMS	每类一个物体只留一个框	去重阈值需要调
定 · 修框	pool5 特征	每类一个线性回归（IoU ≥ 0.6 样本）	修正后的贴边框	多一段独立训练；VOC2007 约 +4 个点

📌 注：47 秒为 VGG16 主干“检测网络部分”的公开计时（K40，不含候选框生成的 CPU 时间），≈AlexNet 主干时“候选框 + 特征”约 13 秒/张（GPU）；训练端数百 GB 特征缓存与 84 小时同为 VGG16 口径。所有数字见第五章账单表，详细出处见文末来源行。

6.2 三笔没还完的账

把流水线从头到尾拆完，“47 秒”已经不再是一个神秘数字，而是一笔一笔能对上的开销。顺着这台机器的结构往下想，还有三个问题无法在这一代内部解决：

1. 重复计算：同一张图的低级卷积，为什么非要给 2000 个框各算一遍？能不能整张图只算一次、再按框的位置去“取”特征？
2. 各自为政：CNN、SVM、回归器三段训练互不相通，分类的错误无法反向修正特征提取器——能不能把它们合成一个网络、用一个损失函数一次训完？
3. 不会学习的“猜”：找框靠 CPU 上的传统算法，它不认语义、只会用颜色纹理猜测，还可能漏检——能不能让网络自己学会“哪里有物体”？

这三笔账，恰好就是系列路标中接下来两篇各自的主线：第 3 篇拆解 Fast R-CNN 的 RoI Pooling，看它如何共享卷积、把 47 秒压到 0.3 秒；第 4 篇拆解 Faster R-CNN 的 RPN，看网络如何学会自己“找框”。这台被拆开的“慢机器”虽然笨重，但它框出的每一个问题，都精确地指定了下一代要动的手术位置。

---

📚 数据与事实来源：R-CNN（Girshick et al., CVPR 2014, arXiv:1311.2524，微调/正负样本/阈值/难例挖掘/框回归及其 54.2%、58.5%、50.2%→53.7% 等见正文与表 2、附录 B/C；运行时“候选框+特征 13s/张（GPU）/53s/张（CPU）”见原文运行时分析）· Fast R-CNN（Girshick, ICCV 2015, arXiv:1504.08083，Table 4 同口径给出 R-CNN 66.0%、47.0s/张、84h、特征数百 GB 与 2.5 GPU 天）· Selective Search（Uijlings et al., IJCV 2013）· PASCAL VOC 评测口径（Everingham et al., IJCV 2010）。
