🔥 内容介绍

电容器作为电子电路和电力系统中不可或缺的基础元件，广泛应用于信号处理、能量存储、功率因数校正等众多领域。其性能的优劣直接关系到整个系统的稳定性、可靠性和效率。例如，在高性能计算机的电源模块中，电容器的性能影响着电压的稳定输出，进而影响计算机的运行速度和稳定性；在新能源汽车的电池管理系统中，电容器对能量的存储和释放效率起着关键作用。

传统的研究方法，如解析法和实验测试，在分析电容器内部复杂的电场、温度场等物理场分布时存在一定局限性。解析法通常基于简化的物理模型，难以精确描述实际电容器的复杂结构和边界条件；实验测试虽然能直接获取数据，但成本高、周期长，且难以对内部物理场进行全面深入的分析。

有限元方法（FEM）作为一种强大的数值计算方法，能够有效克服传统方法的不足。通过对电容器内部区域进行 FEM 仿真研究，可以精确模拟其内部电场、温度场等物理场的分布情况，深入了解电容器的工作机理，为优化电容器设计、提升性能提供重要的理论依据和技术支持。

电容器基本原理与结构

1. 基本工作原理

   电容器是一种能够储存电荷的电子元件，其工作原理基于电介质在电场作用下的极化现象。当在电容器的两个电极上施加电压时，电极上会积累等量异号的电荷，电介质内部则产生电场。根据公式Q=CU（其中Q为电荷量，C为电容，U为电压），电容C取决于电容器的结构和电介质材料特性。在充电过程中，电容器储存电能；在放电过程中，储存的电能被释放出来，实现电能的存储与转换。

2. 常见结构与材料

   常见电容器一般由两个电极、电介质以及封装材料组成。

   • 电极

     ：通常采用金属材料，如铝、铜等，具有良好的导电性，用于传导电荷。不同电容器的电极结构有所不同，例如平行板电容器的电极呈平行板状，而圆柱形电容器的电极则为同轴圆柱面。

   • 电介质

     ：是电容器的核心组成部分，其作用是隔离电极并储存电场能量。电介质材料种类繁多，常见的有陶瓷、电解质、聚合物薄膜等。不同电介质材料具有不同的介电常数、损耗因子等特性，这些特性直接影响电容器的电容值、损耗、耐压等性能指标。例如，陶瓷电容器具有较高的介电常数和稳定性，适用于高频电路；电解电容器则具有较大的电容值，常用于电源滤波电路。

   • 封装材料

     ：主要用于保护电容器内部结构，防止其受到外界环境的影响。常见的封装材料有塑料、环氧树脂等，要求具有良好的绝缘性能、机械性能和耐环境性能。

有限元方法基础

1. 基本概念

   有限元方法是一种基于变分原理的数值计算方法，用于求解各种物理场问题。其核心思想是将连续的求解区域离散为有限个单元的组合，每个单元通过节点相互连接。对于每个单元，基于一定的假设和数学模型，建立其物理量与节点参数之间的关系。通过对所有单元的分析和组装，得到整个求解区域的方程组，再利用数值算法求解该方程组，从而得到整个区域的近似解。

2. 分析步骤
   • 几何建模

     ：根据电容器的实际尺寸和结构，利用 CAD 软件或有限元软件自带的建模工具创建精确的几何模型。例如，对于平行板电容器，需准确绘制两个平行板电极以及中间的电介质层；对于圆柱形电容器，则要构建同轴圆柱电极和电介质的几何模型。

   • 网格划分

     ：将创建好的几何模型离散为有限个单元，常用的单元类型有三角形单元、四边形单元、四面体单元、六面体单元等。在划分网格时，需根据电容器的几何形状和物理场变化特点进行合理布局。在电场或温度场变化剧烈的区域，如电极边缘、电介质与电极的交界面等，应适当加密网格，以提高计算精度；而在物理场变化平缓的区域，可以采用较大的单元尺寸，以减少计算量。

   • 材料属性定义

     ：根据电容器各组成部分的实际材料，设定其物理属性。对于电极材料，需定义其电导率、热导率等属性；对于电介质材料，要设定介电常数、损耗因子、热导率、比热容等参数。这些材料属性的准确设定对仿真结果的准确性至关重要。

   • 边界条件设置

     ：根据电容器的实际工作情况，确定其边界上的物理条件。在电场分析中，常见的边界条件有电极上的电位条件（如指定一个电极电位为 0，另一个电极电位为给定值）、电介质与空气交界面的电场边界条件（如电场强度的法向分量连续）等。在温度场分析中，边界条件包括与环境的热交换条件，如对流换热系数、环境温度等。

   • 求解与后处理

     ：选择合适的数值算法，利用有限元软件求解物理场方程，得到电容器内部各节点的物理量（如电场强度、电位、温度等）。求解完成后，通过有限元软件的后处理功能，对结果进行可视化分析，如绘制电场强度分布图、电位云图、温度场分布图等，直观地展示电容器内部物理场的分布情况。

3. 方法优势

   有限元方法在处理电容器内部复杂的物理场问题上具有显著优势。它能够精确模拟电容器复杂的几何形状和边界条件，无论是具有不规则形状的电极，还是多层结构的电介质，都能准确建模。同时，有限元方法可以灵活处理多种材料的组合，考虑不同材料属性对物理场的影响。此外，通过合理的网格划分和求解算法选择，能够在保证计算精度的前提下，高效地求解大规模的物理场问题，为深入研究电容器内部物理现象提供了有力工具。

电容器内部电场的 FEM 仿真

1. 模型建立
   • 几何建模

     ：以平行板电容器为例，首先在有限元软件中创建两个平行的矩形板作为电极，中间插入一层矩形电介质层。根据实际电容器的尺寸，精确设定电极和电介质的长度、宽度和厚度等参数。

   • 网格划分

     ：选择二维或三维的四边形或六面体单元对几何模型进行网格划分。在电极边缘和电介质与电极的交界面附近，适当减小单元尺寸，加密网格，以准确捕捉电场强度的变化。例如，在电极边缘区域，电场强度变化剧烈，通过加密网格可以更精确地计算电场分布。

   • 材料属性定义

     ：对于电极材料，设定其电导率为一个较大的值（如铝电极的电导率约为3.5×107S/m），表示电极具有良好的导电性；对于电介质材料，根据其具体类型，设定相应的介电常数和损耗因子。例如，对于陶瓷电介质，介电常数可能在几百到几千之间，损耗因子一般较小。

   • 边界条件设置

     ：在一个电极上设定电位为0V，另一个电极上设定电位为电容器的工作电压值，如5V。在电介质与空气的交界面上，设置电场强度的法向分量连续的边界条件。

2. 结果分析

   通过有限元软件求解电场方程，得到电容器内部的电场强度和电位分布结果。从电场强度分布图可以看出，在电极边缘处电场强度明显增强，形成电场集中现象。这是因为电极边缘的电荷分布不均匀，导致电场线在此处密集。过高的电场强度可能引发局部放电现象，对电容器的绝缘性能和寿命产生不利影响。为改善电场均匀性，可以对电极形状进行优化，如采用圆角电极或在电极边缘添加屏蔽环等措施。通过仿真对比不同电极形状下的电场分布，可以找到最优的电极设计方案，有效降低电极边缘的电场强度，提高电容器的性能和可靠性。

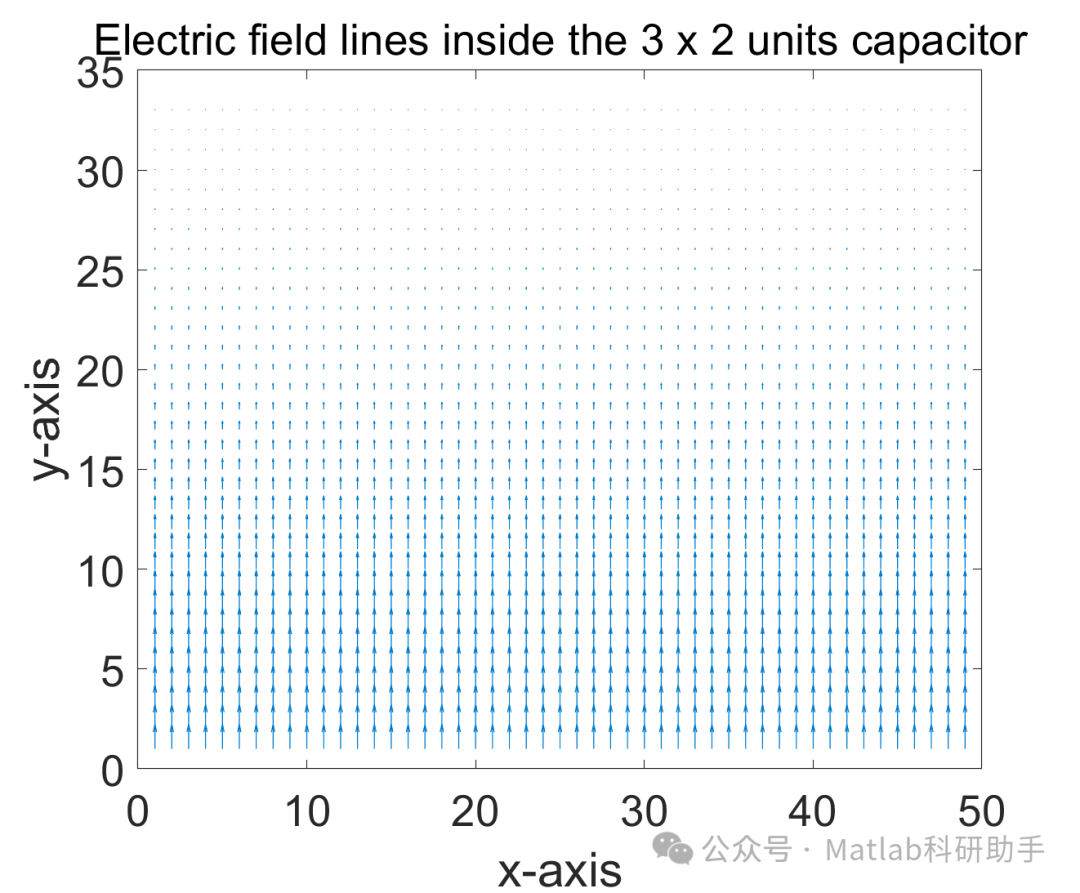

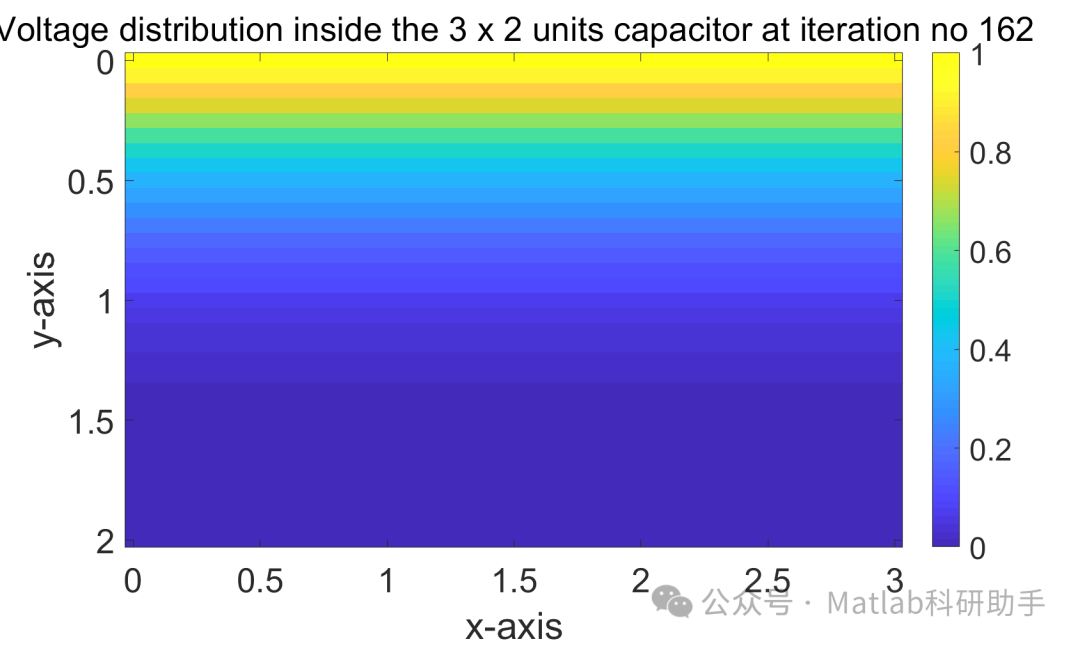

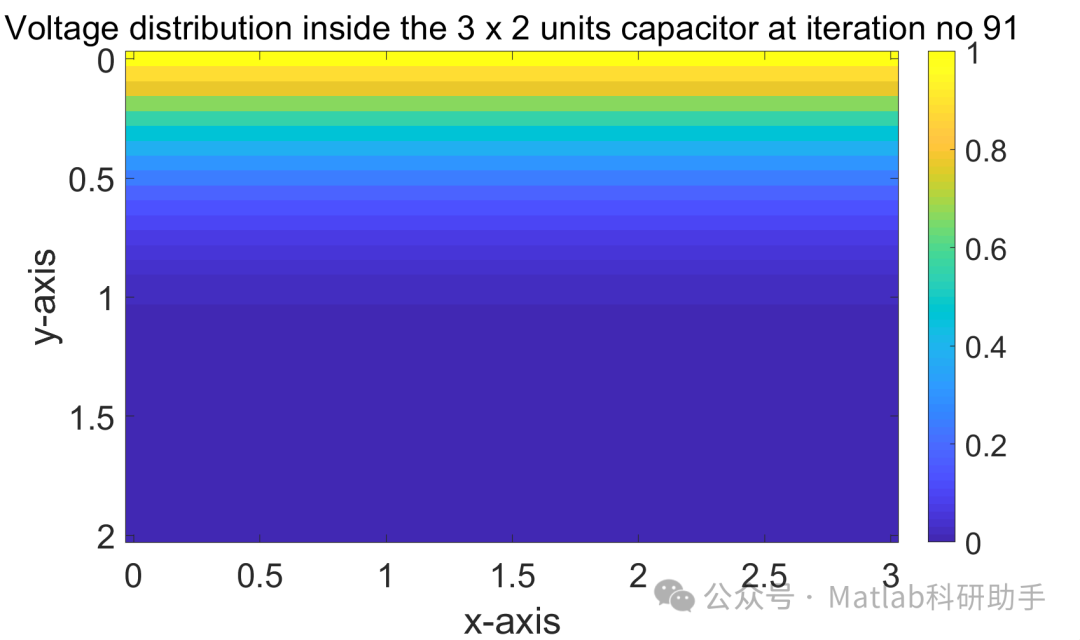

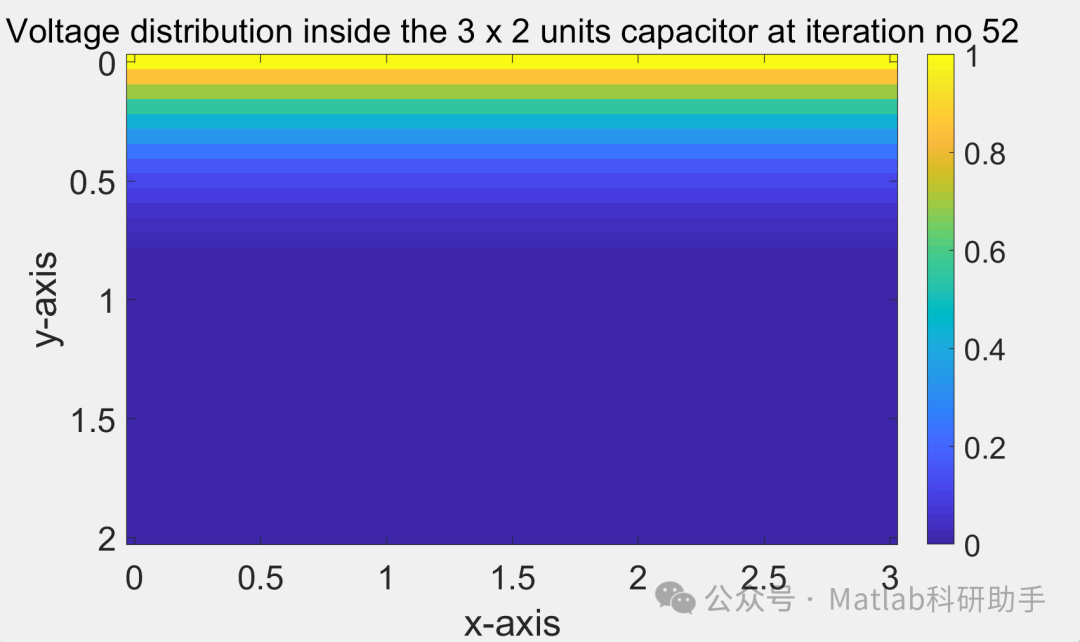

⛳️ 运行结果

🔗 参考文献

[1] 张丽.电阻抗成像技术算法研究及MATLAB仿真[D].南京理工大学,2013.DOI:10.7666/d.Y2276682.

[2] 何缓,傅文斌.复杂同轴线场分布的有限元分析与仿真[J].现代电子技术, 2007, 30(3):3.DOI:10.3969/j.issn.1004-373X.2007.03.052.

[3] 朱江辉,雷鸣,孙勇军.三种方法在机翼振动主动控制中的仿真研究[J].工程与试验, 2014, 000(004):1-4,72.

🎈 部分理论引用网络文献，若有侵权联系博主删除
