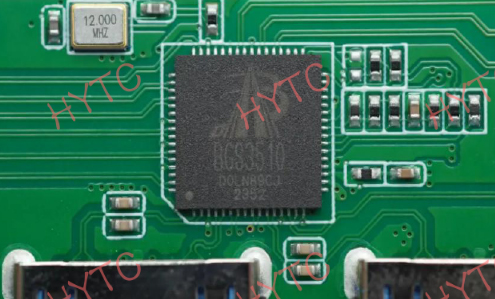

在消费电子与外设领域，USB 集线器（HUB）是连接多设备的 “刚需配件”，但长期以来，高端 USB3.0 及以上规格的 HUB 主控芯片，几乎被海外厂商垄断。而如今，一款国产芯片的出现，打破了这一局面 —— 它就是博捷半导体 BGS3510。

一、BGS3510：国内首款通过 USB-IF 认证的 USB3.2 Gen1 HUB 芯片

USB-IF 认证是 USB 设备的 “国际通行证”，意味着芯片完全符合 USB 协议规范，可兼容全球各类设备。BGS3510 不仅是国内首款通过该认证的 USB3.2 Gen1 HUB 主控芯片（认证 ID：10011），更实现了核心模块的全自研：

• 自主研发 USB3.2/USB2.0 物理层收发器（Transceiver）与 HUB 控制器，摆脱了对海外 IP 的依赖；
• 直接兼容传统主流方案（Pin2Pin 替代 GL3510），厂商无需重新设计 PCB，降低了替换成本。

二、性能与体验：低功耗 + 高兼容，对标国际竞品

作为一款实用型主控芯片，BGS3510 的核心优势体现在 “实用细节” 上：

• 低功耗：全速传输功耗仅 0.83W，是竞品的 90%，更适合笔记本、便携 HUB 等对续航敏感的设备；
• 高兼容性：数据连接稳定性经过大规模客户验证，可适配各类 USB 设备（U 盘、键鼠、移动硬盘等）；
• 开放 SDK：内置 HID 设备功能，支持软件定制，厂商可根据需求开发专属功能（如自定义指示灯、扩展协议等）。

三、技术架构：集成度拉满，外围设计更精简

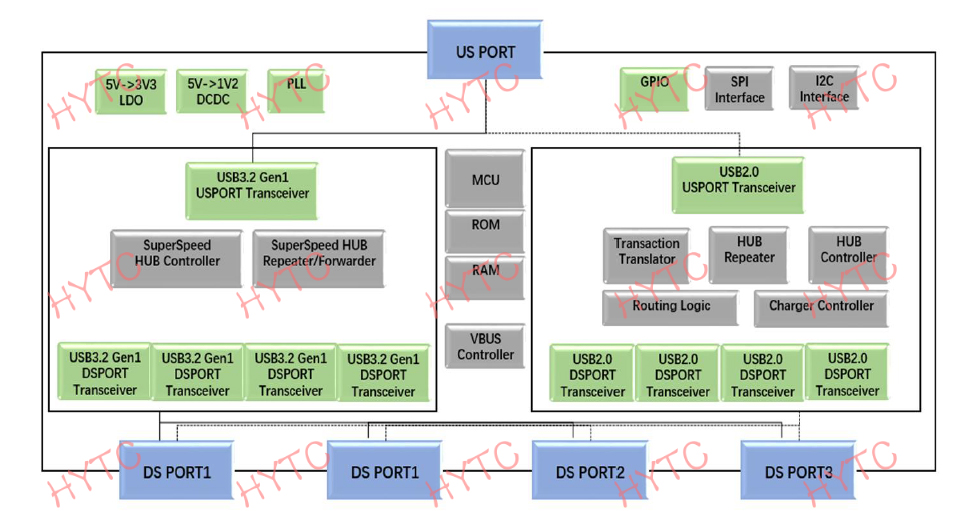

从 BGS3510 的架构图可以看到，这款芯片的集成度相当高：

• 提供4 个下行端口，同时支持 USB3.2 Gen1（5Gbps）与向下兼容 USB2.0/1.1/1.0；
• 内置电源管理模块（3.3V LDO、1.2V DC-DC），支持自供电 / 总线供电，外围仅需少量元件即可工作；
• 支持 BC1.2、Apple/Samsung 快充协议，可实现对外设的快速充电；
• 自研物理层收发器与微处理器内核，既降低了成本，也避免了 IP 授权的限制。

四、国产芯片的 “务实突破”

BGS3510 不是一款 “炫技型” 芯片，而是精准填补市场空白的实用型产品：它瞄准的是万亿级外设市场的 “刚需部件”，以 “自主可控 + 兼容替代 + 成本优势”，进入联想等一线品牌的供应链。

从 “能用” 到 “好用”，再到 “替代海外方案”，BGS3510 的落地，是国产芯片在细分领域 “稳扎稳打” 的缩影 —— 当越来越多这样的 “小而美” 芯片实现自主，国产电子产业的供应链安全，才真正有了底气。
