4系统设计

4.1 系统架构设计

当前，B/S架构的数据访问模式已经大大改善：用户只需要打开网站，就能够获取系统的信息，而且，系统会根据用户的需要，自动响应并解决所有的问题。此外，用户还能够查阅服务器的处理结果，从而更好地了解数据的流转情况。新能源汽车大数据服务平台采用三层结构，即视觉-模拟-决策层。其中，视觉层负责接收来自用户的信息并将其呈现给用户；而模拟层则负责完成与用户有关的任务，包括组织信息、进行流程优化、提升用户体验。决策层则负责协商决策，并确保两层结果的一致性。

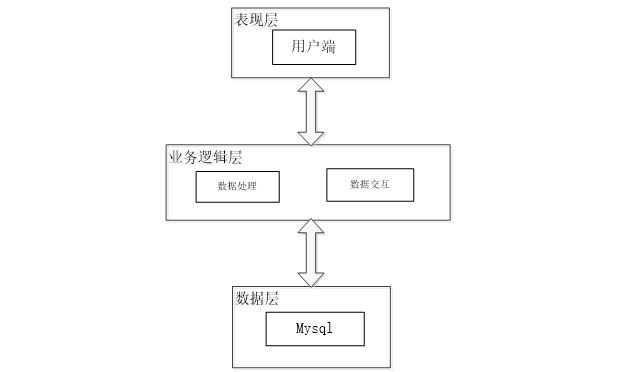

系统架构图如下图所示。

图4-1 系统架构图

4.2 系统功能结构

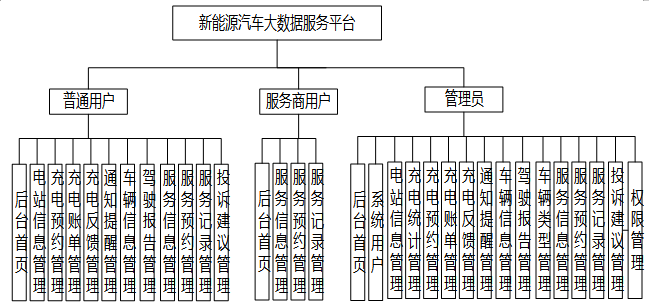

根据系统分析，新能源汽车大数据服务平台主要分为普通用户、管理员和服务商用户三大模块，系统的功能结构图如下所示。

图4-2 系统功能结构图

4.3 数据库设计

一个优秀的系统必须具备完善的后台数据库，就像建筑物一样，它不是一蹴而就的，而是需要经过精心设计，以确保其稳固可靠。只有将数据库设计得完善，并且考虑到各个方面，才能保证系统的可靠性，避免出现任何问题。

4.3.1 数据库实体设计

数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系[9]。在实体设计中，根据需求分析确定系统的核心实体，如用户、角色、权限等，提取实体的主要属性，如用户的ID、姓名、联系方式，名称、类型等，同时定义各实体之间的关系，包括一对一、一对多、多对多等。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。

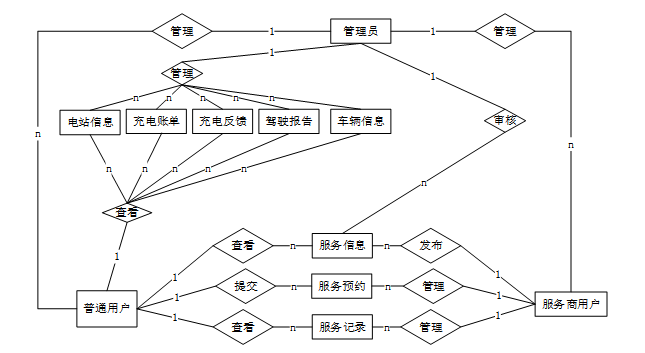

下面是整个系统中主要的数据库表总E-R实体关系图。

图4-3 系统E-R图

4.3.2 数据库表设计

数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型[10]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-3-charging_bill（充电账单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_bill_id	int		是	是	充电账单ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	users_mobile_phone	varchar	64	否	否	用户手机
5	station_no	varchar	64	否	否	电站编号
6	name_of_power_station	varchar	64	否	否	电站名称
7	type_of_power_station	varchar	64	否	否	电站类型
8	charging_price	double		否	否	充电价格
9	charging_duration	double		否	否	充电时长
10	total_order_price	varchar	64	否	否	订单总价
11	bill_remarks	text	65535	否	否	账单备注
12	pay_state	varchar	16	是	否	支付状态
13	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
14	charging_feedback_limit_times	int		是	否	反馈限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-4-charging_feedback（充电反馈）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_feedback_id	int		是	是	充电反馈ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	users_mobile_phone	varchar	64	否	否	用户手机
5	station_no	varchar	64	否	否	电站编号
6	name_of_power_station	varchar	64	否	否	电站名称
7	type_of_power_station	varchar	64	否	否	电站类型
8	feedback_content	text	65535	否	否	反馈内容
9	examine_state	varchar	16	是	否	审核状态
10	examine_reply	varchar	16	否	否	审核回复
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-5-charging_report（充电报表）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_report_id	int		是	是	充电报表ID
2	station_no	varchar	64	是	是	电站编号
3	name_of_power_station	varchar	64	否	否	电站名称
4	type_of_power_station	varchar	64	否	否	电站类型
5	location_of_power_station	varchar	64	否	否	电站位置
6	total_charging_time	double		否	否	充电总时长
7	total_income	double		否	否	收入总额
8	statistical_remarks	text	65535	否	否	统计备注
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-6-charging_reservation（充电预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	charging_reservation_id	int		是	是	充电预约ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	users_mobile_phone	varchar	64	否	否	用户手机
5	station_no	varchar	64	否	否	电站编号
6	name_of_power_station	varchar	64	否	否	电站名称
7	type_of_power_station	varchar	64	否	否	电站类型
8	available_quantity	varchar	64	否	否	可用数量
9	reservation_quantity	varchar	64	否	否	预约数量
10	appointment_time	datetime		否	否	预约时间
11	appointment_remarks	text	65535	否	否	预约备注
12	charging_progress	varchar	64	否	否	充电进度
13	examine_state	varchar	16	是	否	审核状态
14	examine_reply	varchar	16	否	否	审核回复
15	charging_bill_limit_times	int		是	否	充电账单限制次数
16	notification_reminder_limit_times	int		是	否	通知提醒限制次数
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	source_table	varchar	255	否	否	来源表
20	source_id	int		否	否	来源ID
21	source_user_id	int		否	否	来源用户

表 4-7-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-8-complaint_recommendations（投诉建议）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	complaint_recommendations_id	int		是	是	投诉建议ID
2	service_name	varchar	64	否	否	服务名称
3	service_location	varchar	64	否	否	服务地点
4	ordinary_user	int		否	否	普通用户
5	user_name	varchar	64	否	否	用户姓名
6	users_mobile_phone	varchar	64	否	否	用户手机
7	header_information	varchar	64	否	否	标题信息
8	content_details	text	65535	否	否	内容详情
9	examine_state	varchar	16	是	否	审核状态
10	examine_reply	varchar	16	否	否	审核回复
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-9-driving_report（驾驶报告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	driving_report_id	int		是	是	驾驶报告ID
2	ordinary_user	int		否	否	普通用户
3	vehicle_name	varchar	64	否	否	车辆名称
4	vehicle_type	varchar	64	否	否	车辆类型
5	number_of_rapid_acceleration	double		否	否	急加速数
6	number_of_sudden_brakes	double		否	否	急刹车数
7	fuel_consumption_information	varchar	64	否	否	油耗信息
8	endurance_information	varchar	64	否	否	续航信息
9	battery_status	varchar	64	否	否	电池状态
10	analysis_report	text	65535	否	否	分析报告
11	examine_state	varchar	16	是	否	审核状态
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-notification_reminder（通知提醒）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notification_reminder_id	int		是	是	通知提醒ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	notification_title	varchar	64	否	否	通知标题
5	notification_time	datetime		否	否	通知时间
6	notification_content	text	65535	否	否	通知内容
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_id	int		否	否	来源ID
11	source_user_id	int		否	否	来源用户

表 4-12-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	users_mobile_phone	varchar	16	否	否	用户手机
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-13-plant_information（电站信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	plant_information_id	int		是	是	电站信息ID
2	station_no	varchar	64	是	是	电站编号
3	name_of_power_station	varchar	64	否	否	电站名称
4	type_of_power_station	varchar	64	否	否	电站类型
5	location_of_power_station	varchar	64	否	否	电站位置
6	available_quantity	double		否	否	可用数量
7	charging_price	double		否	否	充电价格
8	plant_details	longtext	4294967295	否	否	电站详情
9	charging_reservation_limit_times	int		是	否	预约充电限制次数
10	charging_report_limit_times	int		是	否	统计报告限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-14-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-15-service_information（服务信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	service_information_id	int		是	是	服务信息ID
2	service_provider_user	int		否	否	服务商用户
3	service_name	varchar	64	否	否	服务名称
4	service_location	varchar	64	否	否	服务地点
5	service_telephone	varchar	64	否	否	服务电话
6	scope_of_services	text	65535	否	否	服务范围
7	service_introduction	longtext	4294967295	否	否	服务介绍
8	examine_state	varchar	16	是	否	审核状态
9	examine_reply	varchar	16	否	否	审核回复
10	service_reservation_limit_times	int		是	否	预约服务限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-16-service_provider_user（服务商用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	service_provider_user_id	int		是	是	服务商用户ID
2	service_provider_name	varchar	64	否	否	服务商名称
3	service_provider_location	varchar	64	否	否	服务商地点
4	service_provider_phone	varchar	16	否	否	服务商电话
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-17-service_records（服务记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	service_records_id	int		是	是	服务记录ID
2	service_provider_user	int		否	否	服务商用户
3	service_name	varchar	64	否	否	服务名称
4	service_location	varchar	64	否	否	服务地点
5	ordinary_user	int		否	否	普通用户
6	user_name	varchar	64	否	否	用户姓名
7	users_mobile_phone	varchar	64	否	否	用户手机
8	service_amount	double		否	否	服务金额
9	billing_details	text	65535	否	否	账单明细
10	pay_state	varchar	16	是	否	支付状态
11	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
12	complaint_recommendations_limit_times	int		是	否	投诉建议限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-18-service_reservation（服务预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	service_reservation_id	int		是	是	服务预约ID
2	service_provider_user	int		否	否	服务商用户
3	service_name	varchar	64	否	否	服务名称
4	service_location	varchar	64	否	否	服务地点
5	ordinary_user	int		否	否	普通用户
6	user_name	varchar	64	否	否	用户姓名
7	users_mobile_phone	varchar	64	否	否	用户手机
8	appointment_time	date		否	否	预约时间
9	appointment_type	varchar	64	否	否	预约类型
10	number_of_appointments	varchar	64	否	否	预约次数
11	appointment_remarks	text	65535	否	否	预约备注
12	examine_state	varchar	16	是	否	审核状态
13	examine_reply	varchar	16	否	否	审核回复
14	service_records_limit_times	int		是	否	服务记录限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-19-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-20-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-21-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-22-vehicle_information（车辆信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_information_id	int		是	是	车辆信息ID
2	ordinary_user	int		否	否	普通用户
3	vehicle_no	varchar	64	是	是	车辆编号
4	vehicle_name	varchar	64	否	否	车辆名称
5	vehicle_type	varchar	64	否	否	车辆类型
6	vehicle_displacement	varchar	64	否	否	车辆排量
7	license_plate_number	varchar	64	否	否	车牌号码
8	vehicle_color	varchar	64	否	否	车辆颜色
9	purchase_date	date		否	否	购买日期
10	vehicle_picture	varchar	255	否	否	车辆图片
11	battery_level	varchar	64	否	否	电池电量
12	vehicle_position	varchar	64	否	否	车辆位置
13	vehicle_details	longtext	4294967295	否	否	车辆详情
14	driving_report_limit_times	int		是	否	驾驶报告限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间

表 4-23-vehicle_type（车辆类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_type_id	int		是	是	车辆类型ID
2	vehicle_type	varchar	64	否	否	车辆类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

5 系统实现

5.1 普通用户模块的实现

5.1.1 用户注册界面

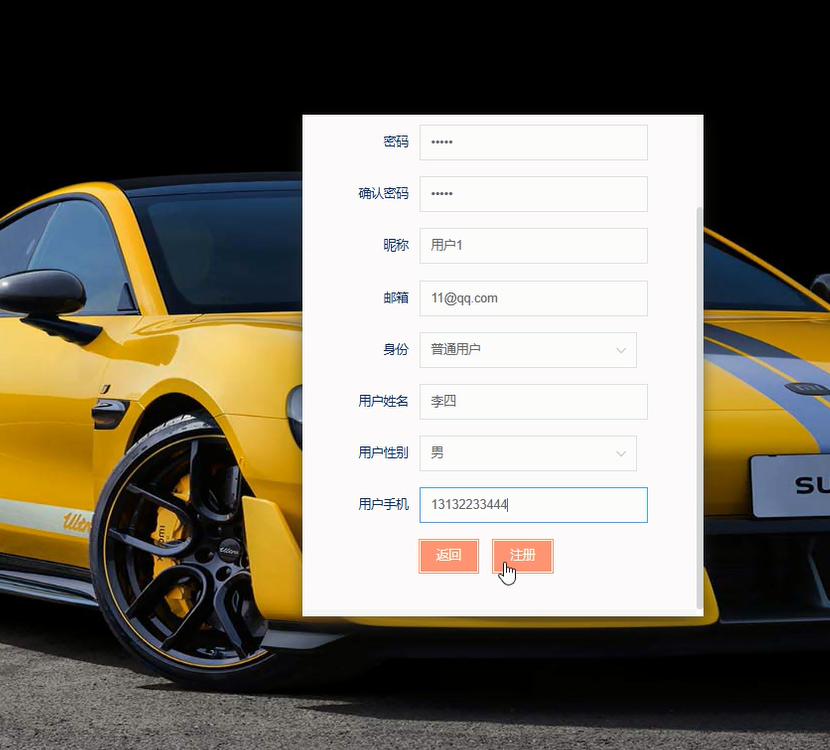

注册模块满足用户两部分，当用户想要进行资料相关信息的查询管理的时候，就必须进行登录，如果没有账号的话，在登录界面，点击“注册”按钮就会跳转到注册的界面，根据提示填写好注册信息，添加提交，注册的信息在数据库中就添加完成了，然后再输入填写好的账号和密码进行登录，其注册主界面展示如下图所示。

图5-1 用户注册界面

登录关键代码如下：

 def Login(self, ctx):

        print("===================登录=====================")

        ret = {

            "error": {

                "code": 70000,

                "message": "账户不存在",

            }

        }

        body = ctx.body

        password = md5hash(body["password"]) or ""

        obj = service_select("user").Get_obj(

            {"username": body["username"]}, {"like": False}

        )

        if obj:

            user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

            if user_group and user_group['source_table'] != '':

                user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']},                                                                       {"like": False})

                if user_obj['examine_state'] == '未通过':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未通过审核",

                        }

                    }

                    return ret

                if user_obj['examine_state'] == '未审核':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未审核",

                        }

                    }

                    return ret

            if obj["state"] == 1:

                if obj["password"] == password:

                    timeout = timezone.now()

                    timestamp = int(time.mktime(timeout.timetuple())) * 1000

                    token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

                    ctx.request.session[token] = obj["user_id"]

                    service_select("access_token").Add(

                        {"token": token, "user_id": obj["user_id"]}

                    )

                    obj["token"] = token

                    ret = {

                        "result": {"obj": obj}

                    }

                else:

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "密码错误",

                        }

                    }

            else:

                ret = {

                    "error": {

                        "code": 70000,

                        "message": "用户账户不可用，请联系管理员",

                    }

                }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

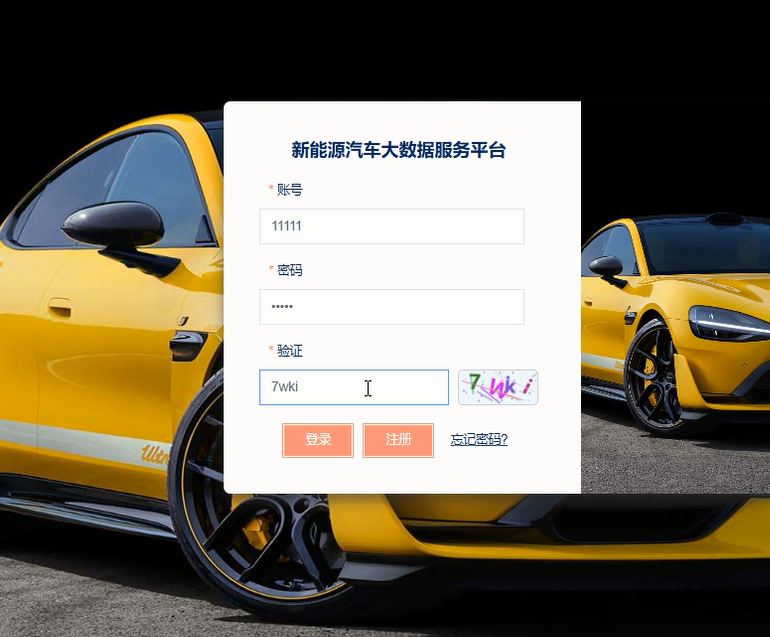

5.1.2 用户登录界面

用户在登录界面输入账号+密码，点击“登录”按钮，系统在用户数据库表中会对用户的账号进行匹配，账号+密码正确的话，就会登录到系统中各个用户的主管理界面，否则提示对应的信息，返回到登录的界面，其登录主界面展示如下图所示。

图5-2用户登录界面

5.1.3 电站信息管理界面

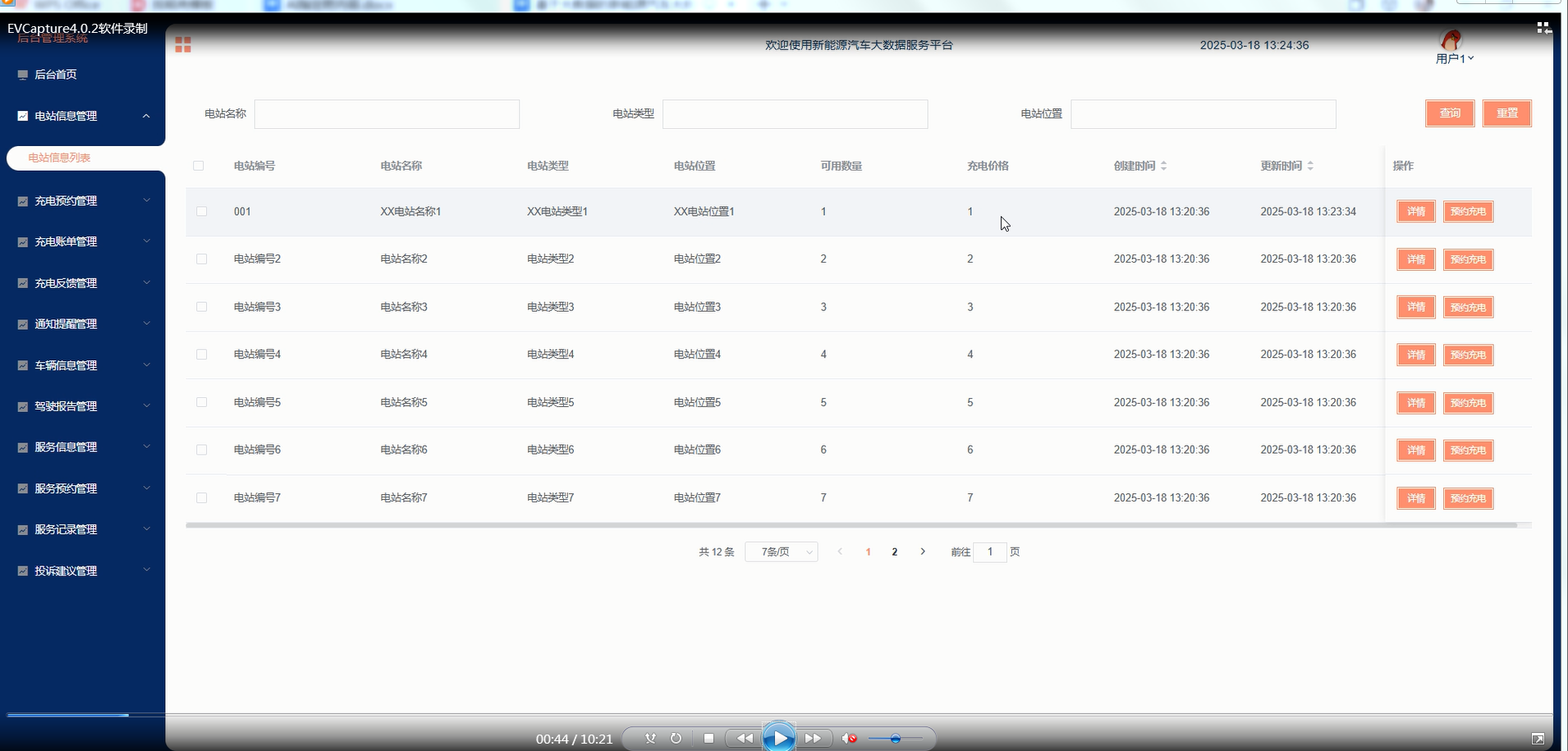

普通用户点击“电站信息管理”这一菜单会显示电站信息列表这个子菜单，可以查看电站信息详情，包括电站编号、电站名称、电站类型、电站位置、可用数量、充电价格等信息可以进行查询、重置和预约充电的操作。电站信息管理界面如下图所示。

图5-3电站信息管理界面

5.1.4 充电预约管理界面

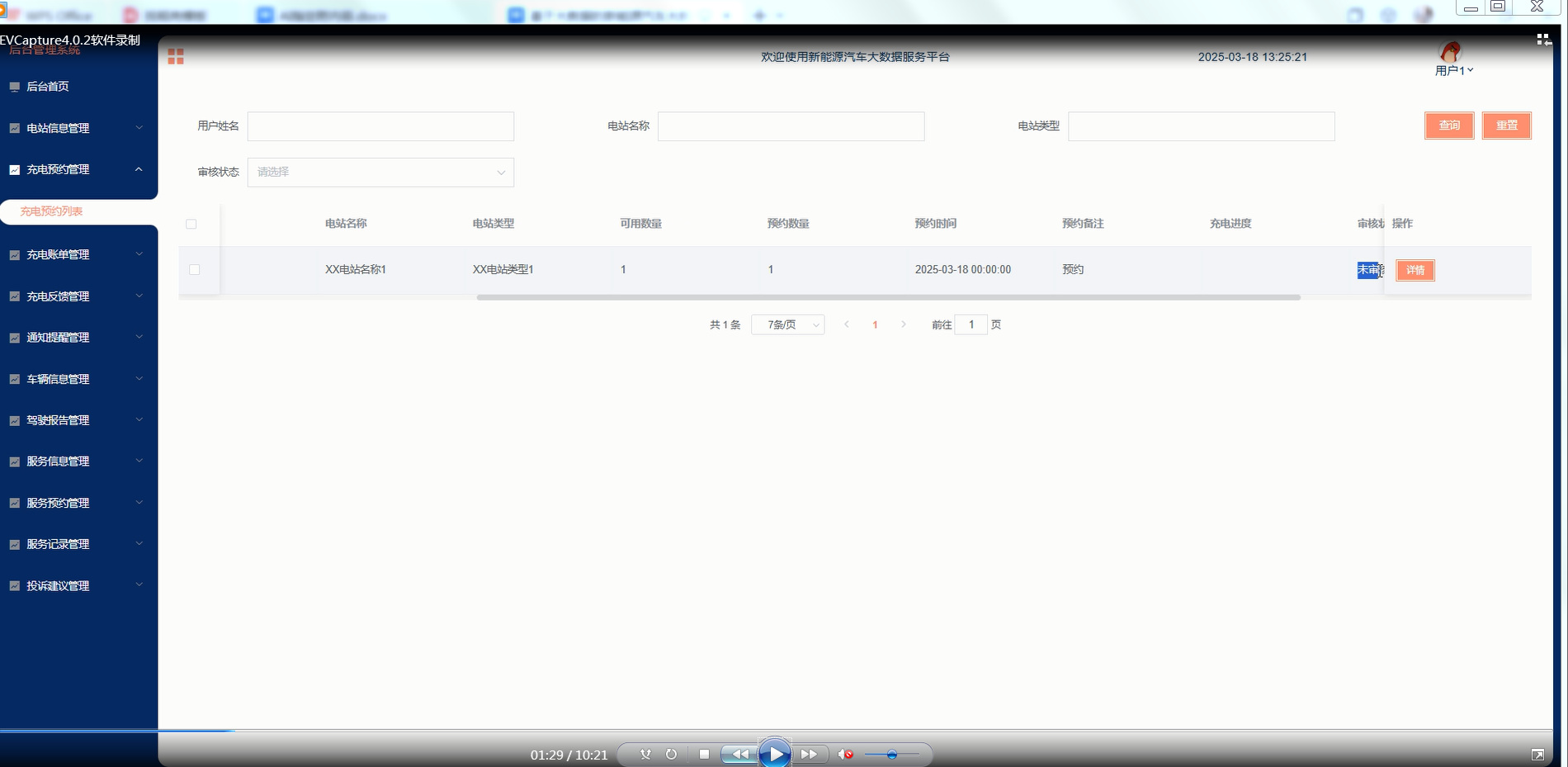

普通用户点击“充电预约管理”这一菜单会显示充电预约列表这个子菜单，可以查看充电预约详情，包括电站名称、电站类型、可用数量、预约数量、预约时间、预约备注、充电进度等信息。可以进行查询、重置的操作。充电预约管理界面如下图所示。

图5-4充电预约管理界面图

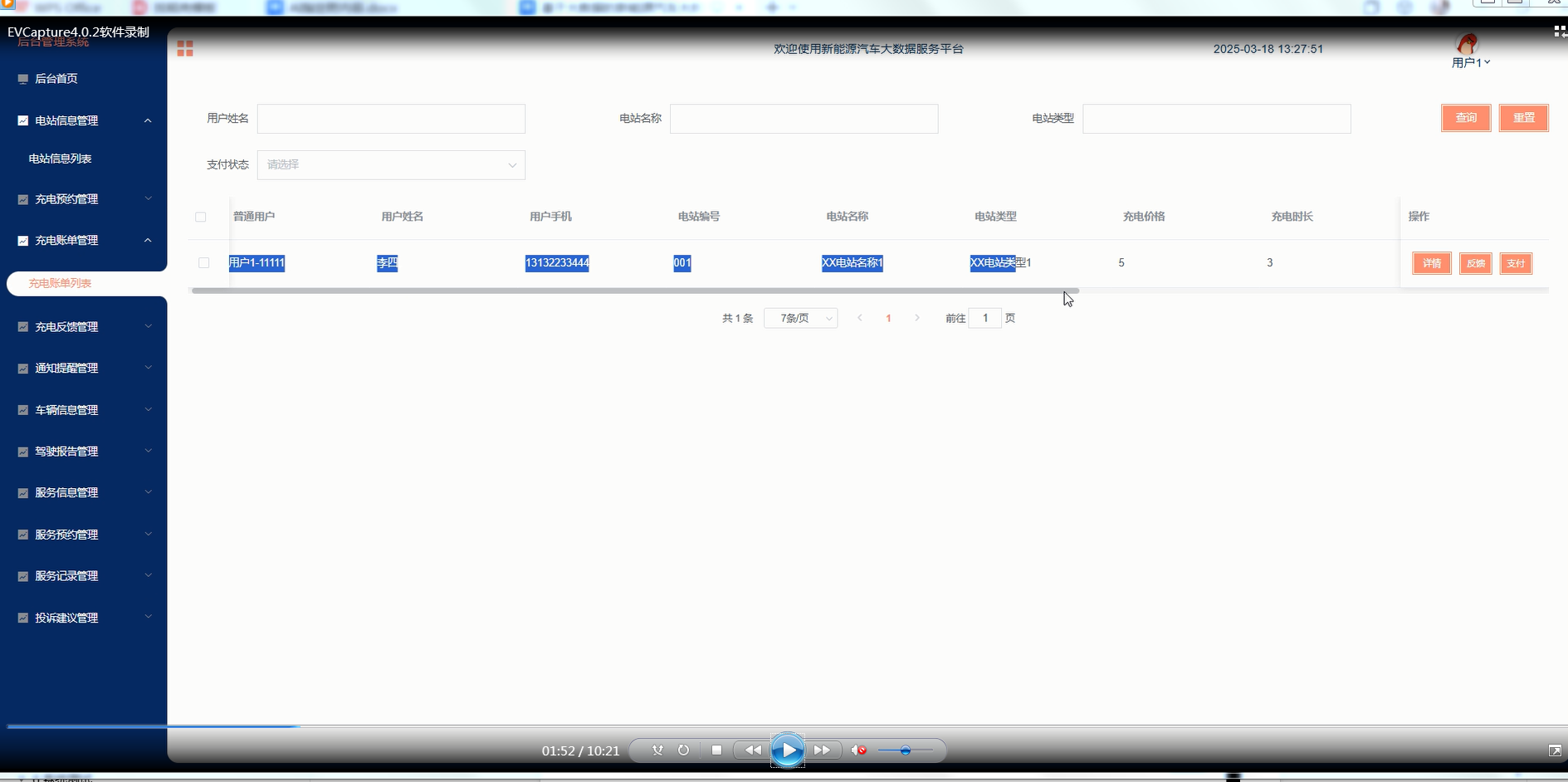

5.1.5 充电账单管理界面

普通用户点击“充电账单管理”这一菜单会显示充电账单列表这个子菜单，可以查看充电账单详情，包括电站编号、电站名称、电站类型、充电价格、充电时长等信息。可以进行查询、重置、反馈和支付的操作。充电账单管理界面如下图所示。

图5-5充电账单管理界面图

5.2 管理员模块的实现

5.2.1 系统用户界面

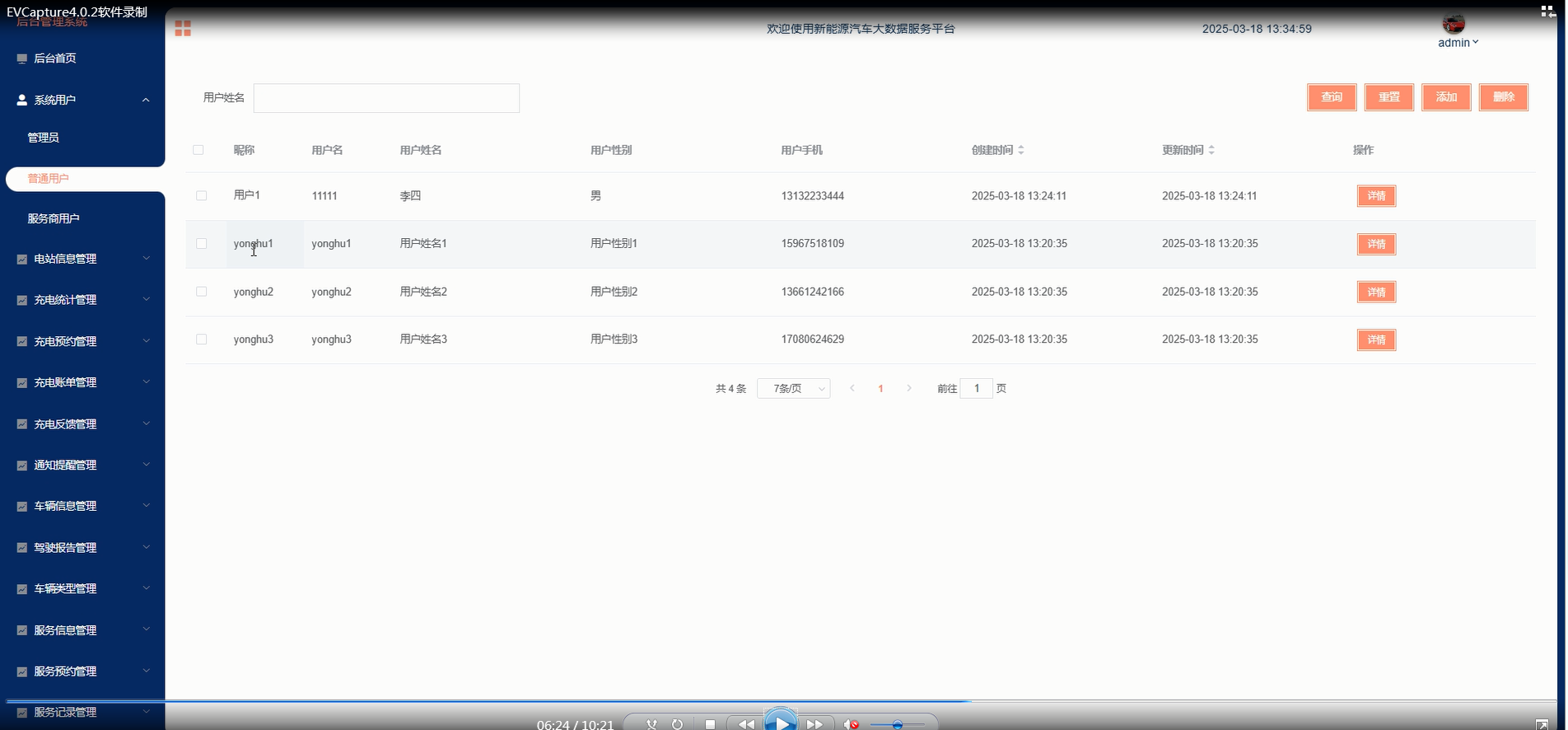

管理员可以对系统中所有的用户角色进行管控，包含了管理员、普通用户和服务商用户这三种角色，如果需要添加新的用户，点击页面中的“添加”按钮根据提示输入上用户信息，点击“提交”以后在对应的用户界面就可以查看到了，可以点击用户后面的“删除”按钮直接删除某一用户。系统用户界面如下图所示。

图5-6系统用户界面

添加系统用户关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.2.2 车辆信息管理界面

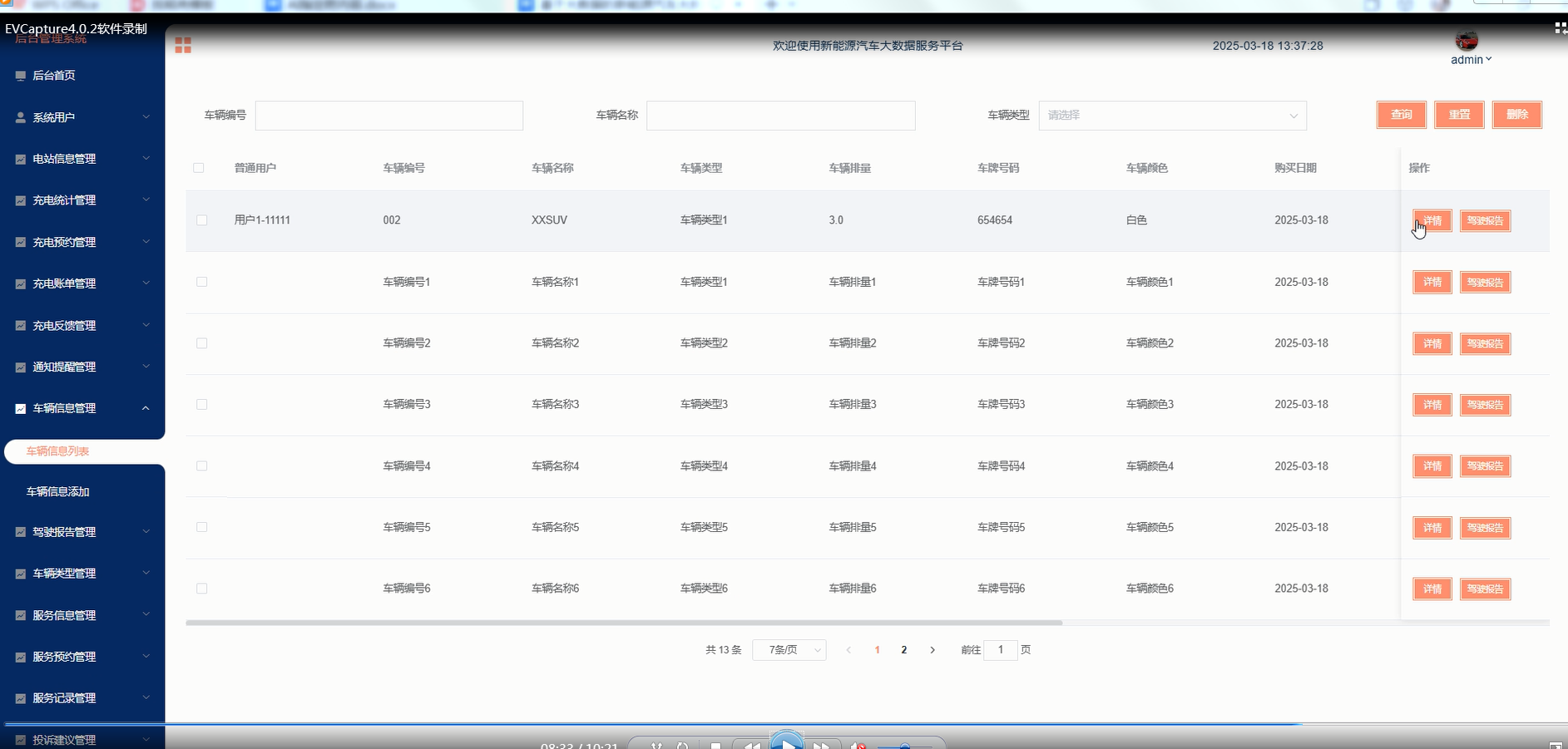

管理员点击“车辆信息管理”这一菜单会显示车辆信息列表和车辆信息添加两个子菜单，点击“车辆信息列表”可以查看车辆信息详情和驾驶报告，可以进行查询、重置和删除等操作。点击“车辆信息添加”，管理员可以添加新的车辆信息。车辆信息管理界面如下图所示。

图5-7车辆信息管理界面

5.2.3 充电统计管理界面

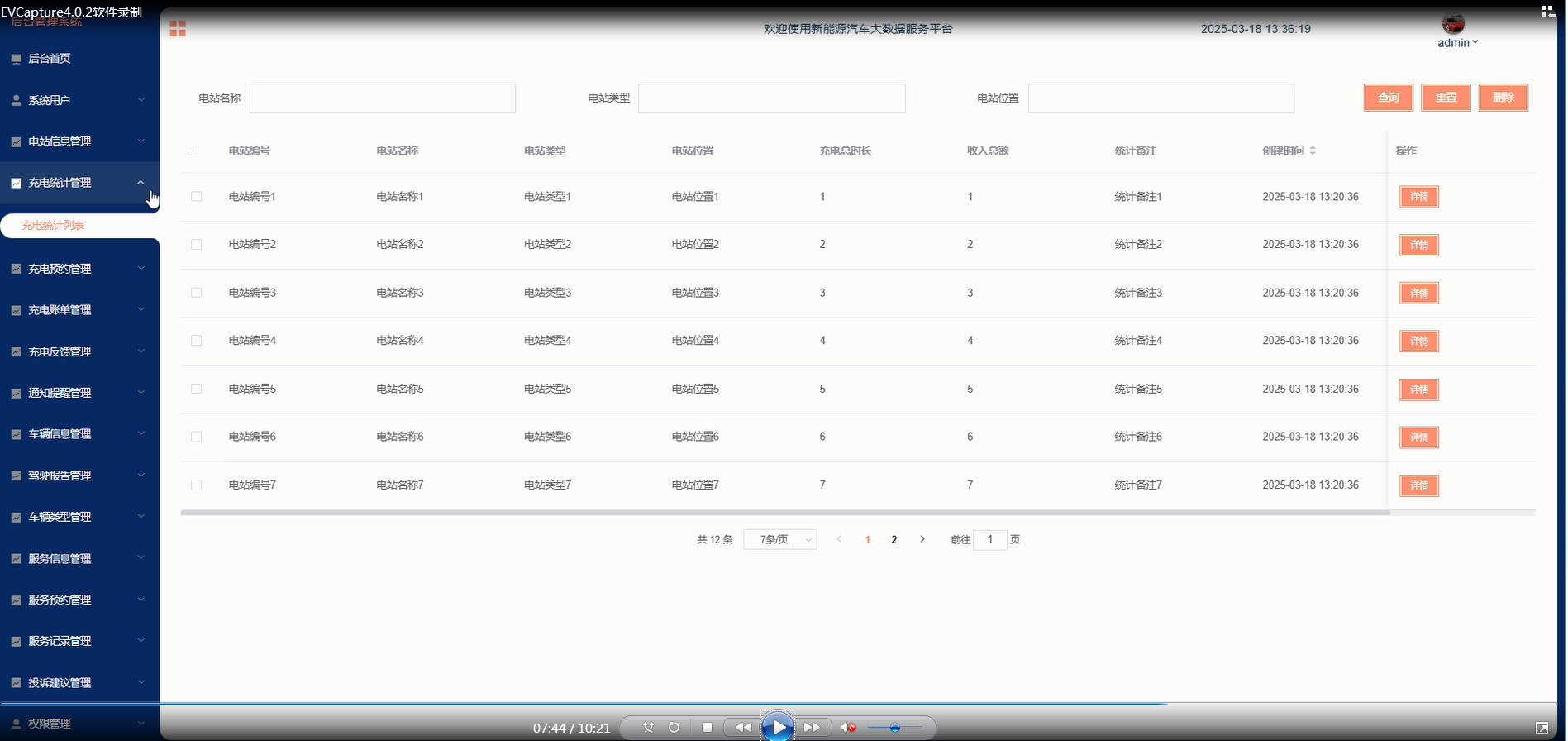

管理员点击“充电统计管理”这一菜单会显示充电统计列表这个子菜单，可以查看充电统计详情，包括电站编号、电站名称、电站类型、电站位置、充电总时长、收入总额等信息可以进行查询、重置和删除的操作。充电统计管理界面如下图所示。

图5-8充电统计管理界面

添加充电统计关键代码如下：

WSGI_APPLICATION = "app.wsgi.application"

DATABASES = {

    "default": {

        "ENGINE": "django.db.backends.mysql",

        "NAME": "project93355",

        "USER": "root",

        "PASSWORD": "root",

        "HOST": "127.0.0.1",

        "PORT": "3306",

    }

}

5.2.4 驾驶报告管理界面

管理员点击“驾驶报告管理”这一菜单会显示驾驶报告列表这个子菜单，可以查看驾驶报告详情，包括车辆名称、车辆类型、急加速数、急刹车数、油耗信息、续航信息、电池状态等信息。可以进行查询、重置、删除和审核的操作。驾驶报告管理界面如下图所示。

图5-9驾驶报告管理界面

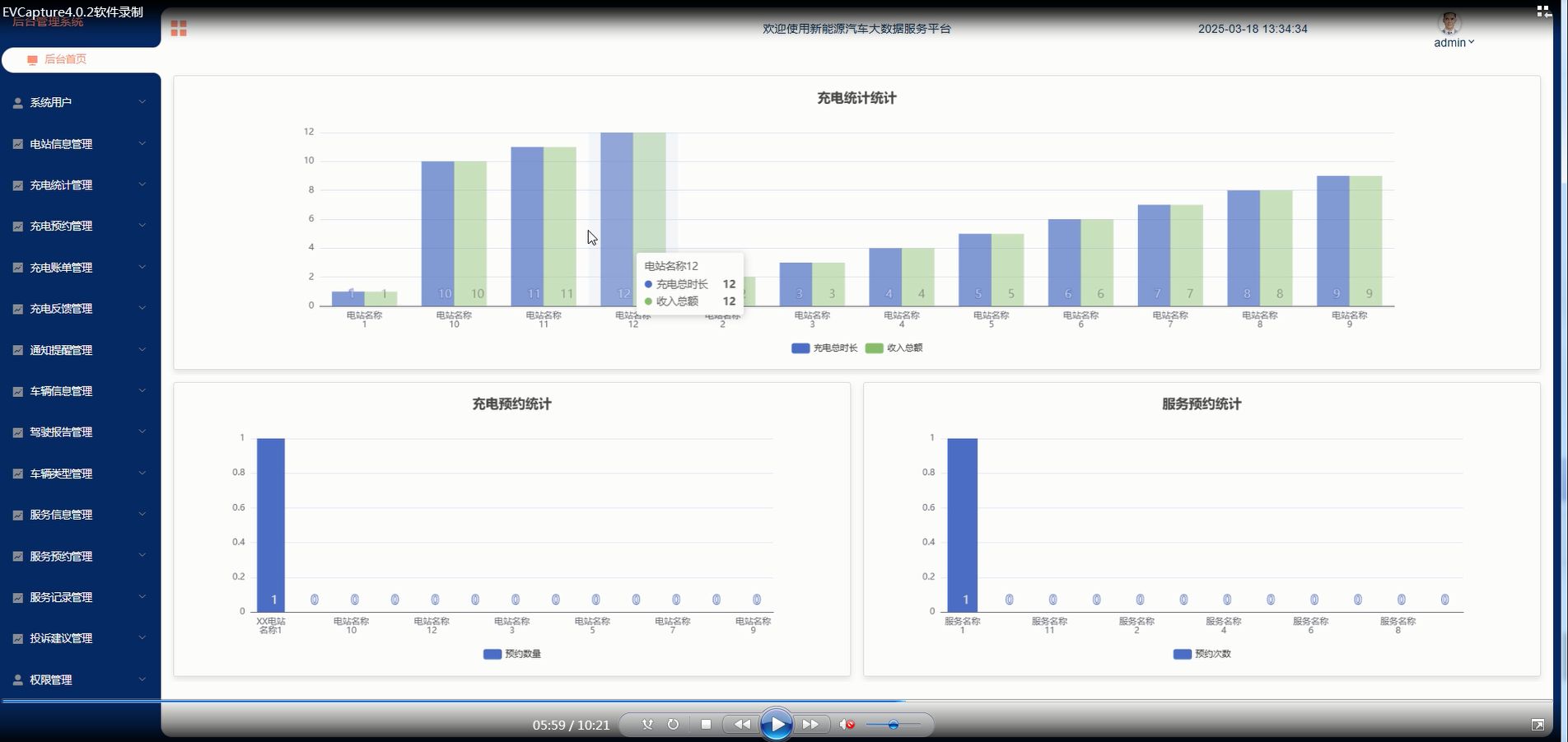

5.2.5 后台首页数据统计界面

管理员后台首页的数据统计界面提供了全面的充电和服务管理概况。通过该界面，管理员可以查看充电电站的实时数据统计，包括各电站的充电次数、充电总量等关键信息。同时，充电预约统计功能展示了不同电站的预约数量，帮助管理员了解用户的预约需求分布。此外，服务预约统计则提供了服务项目的预约情况，管理员可以查看每项服务的预约数量和用户反馈。所有统计数据以图表形式呈现，直观、清晰，便于管理员快速掌握平台运营状况，为后续的资源调度和服务优化提供数据支持。界面如下图所示。

图5-10后台首页数据统计界面

5.3 服务商用户模块的实现

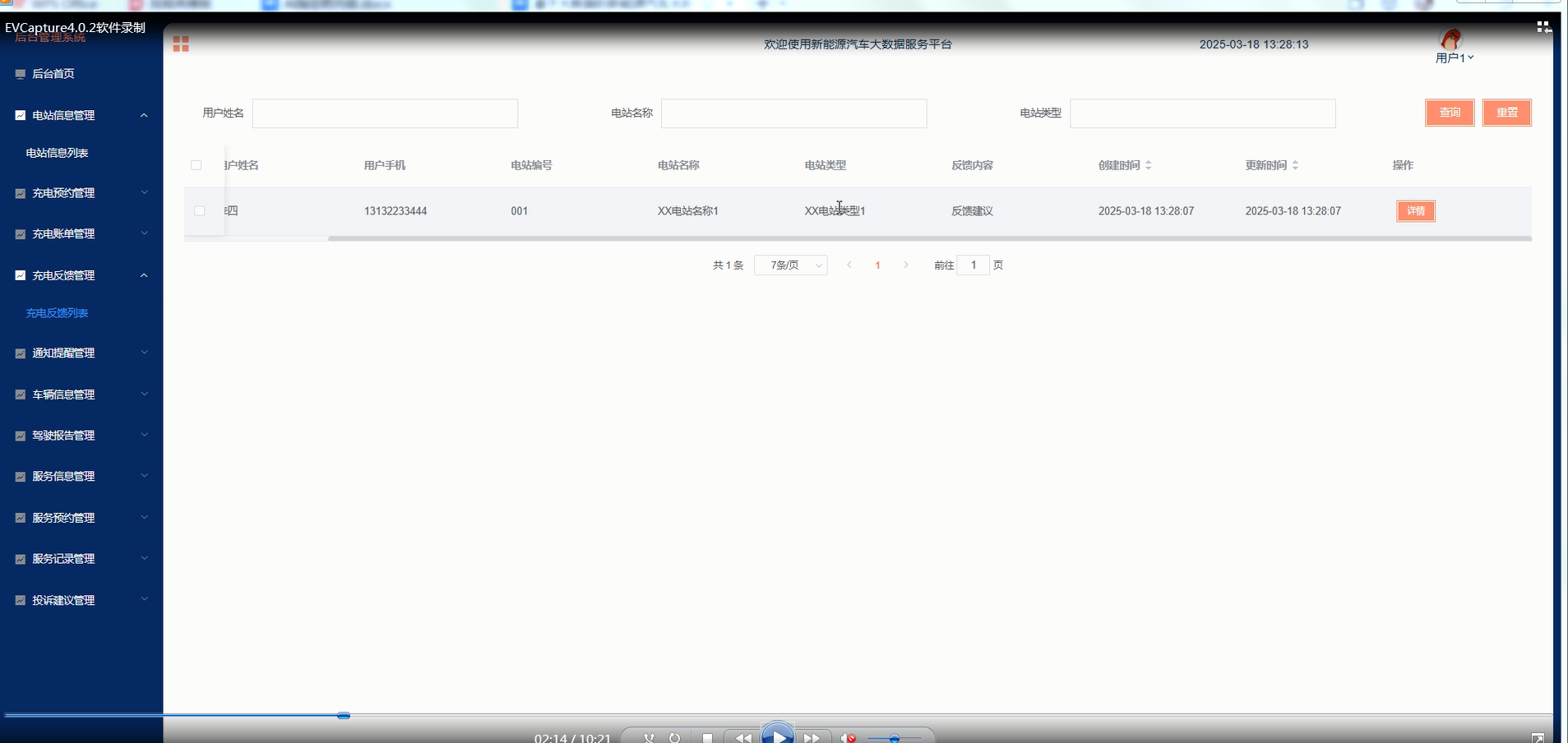

5.3.1 充电反馈管理界面

服务商用户点击“充电反馈管理”这一菜单会显示充电反馈列表这个子菜单，可以查看充电反馈详情，包括电站编号、电站名称、电站类型、反馈内容等信息。可以进行查询和重置的操作。充电反馈管理界面如下图所示。

图5-11充电反馈管理界面

5.3.2 服务信息管理界面

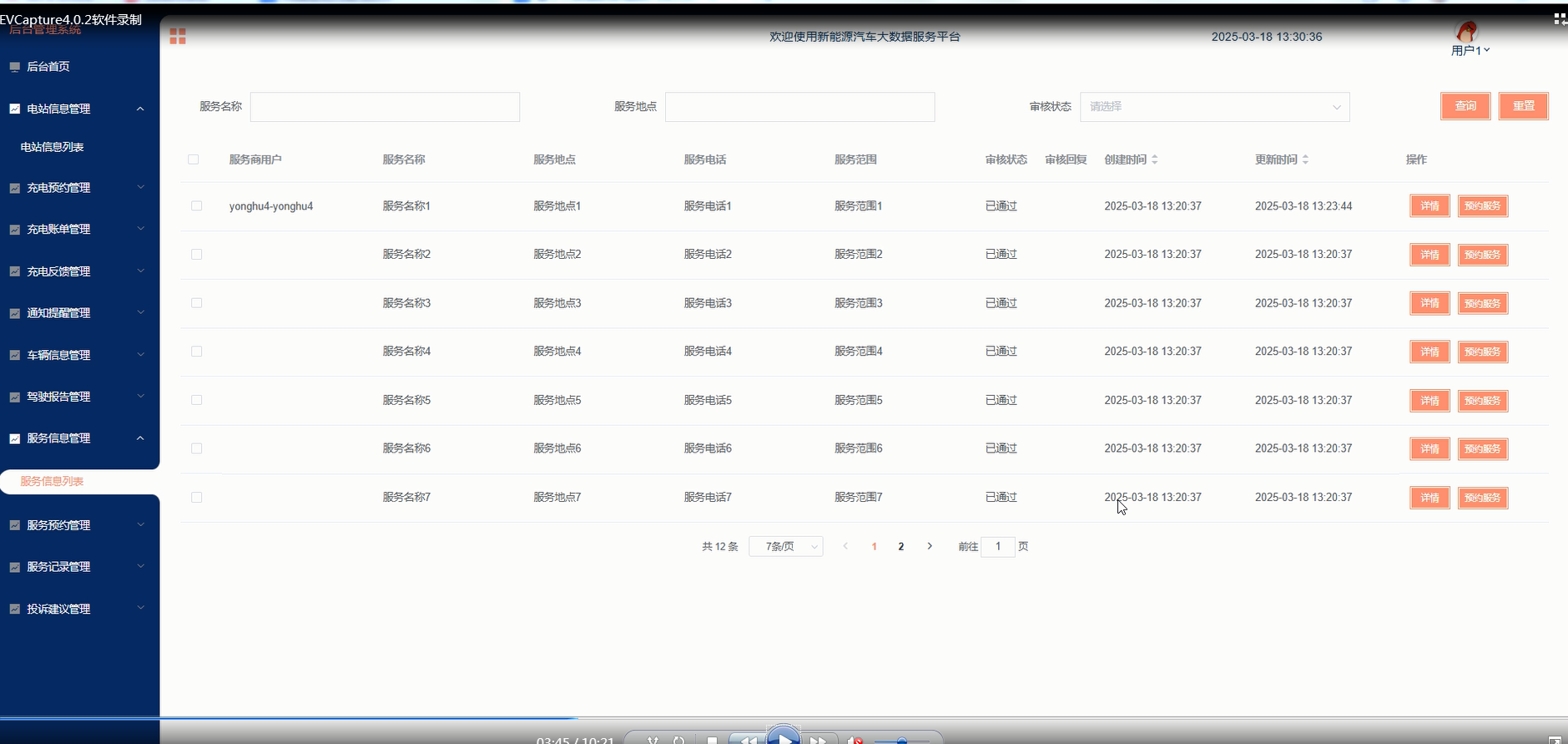

服务商用户点击“服务信息管理”这一菜单会显示服务信息列表这个子菜单，可以查看服务信息详情，包括服务名称、服务地点、服务电话、服务范围等信息。可以进行查询、重置和预约相关服务的操作。服务信息管理界面如下图所示。

图5-12服务信息管理界面

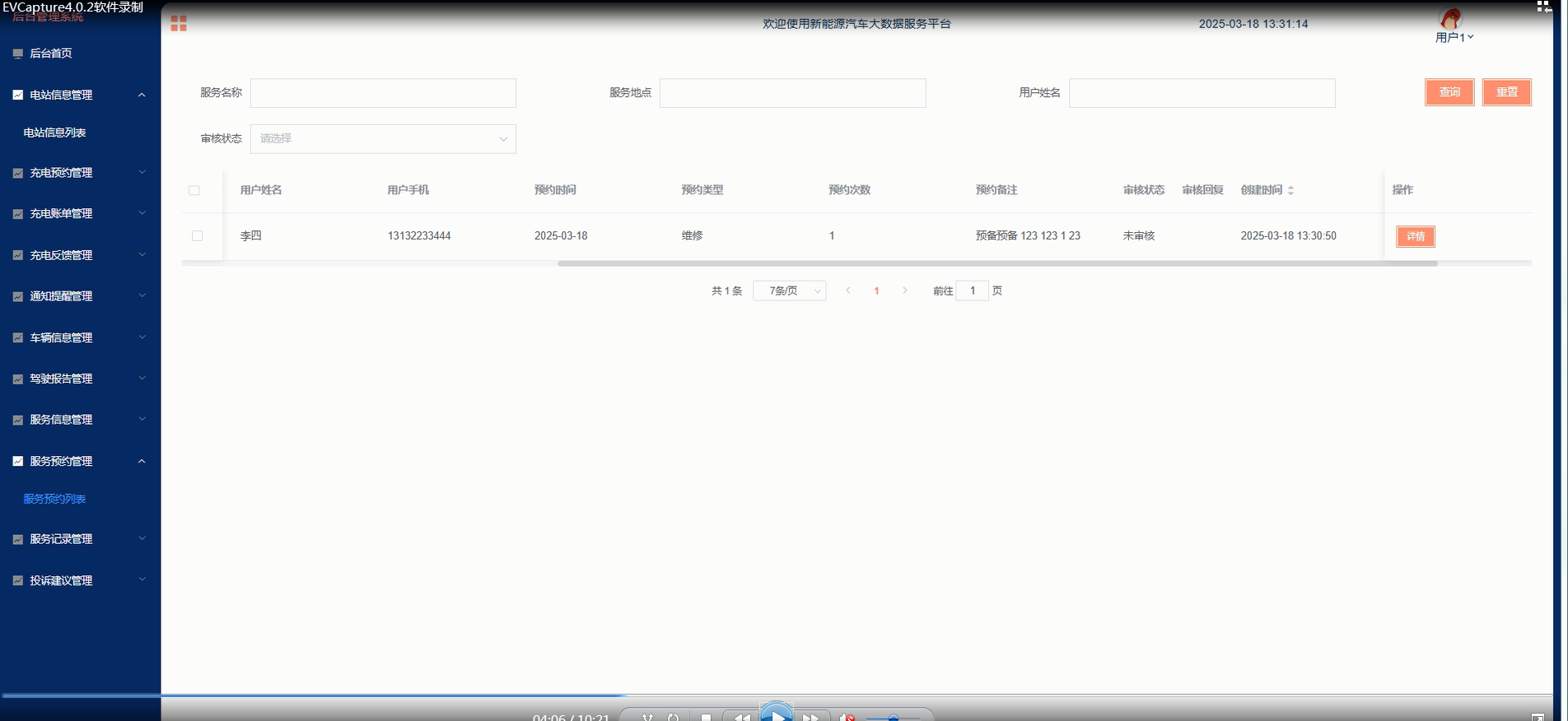

5.3.3 服务预约管理界面

服务商用户点击“服务预约管理”这一菜单会显示服务预约列表这个子菜单，可以查看服务预约详情，包括预约时间、预约类型、预约次数等信息。可以进行查询和重置的操作。服务预约管理界面如下图所示。

图5-13服务预约管理界面

5.3.4 服务记录管理界面

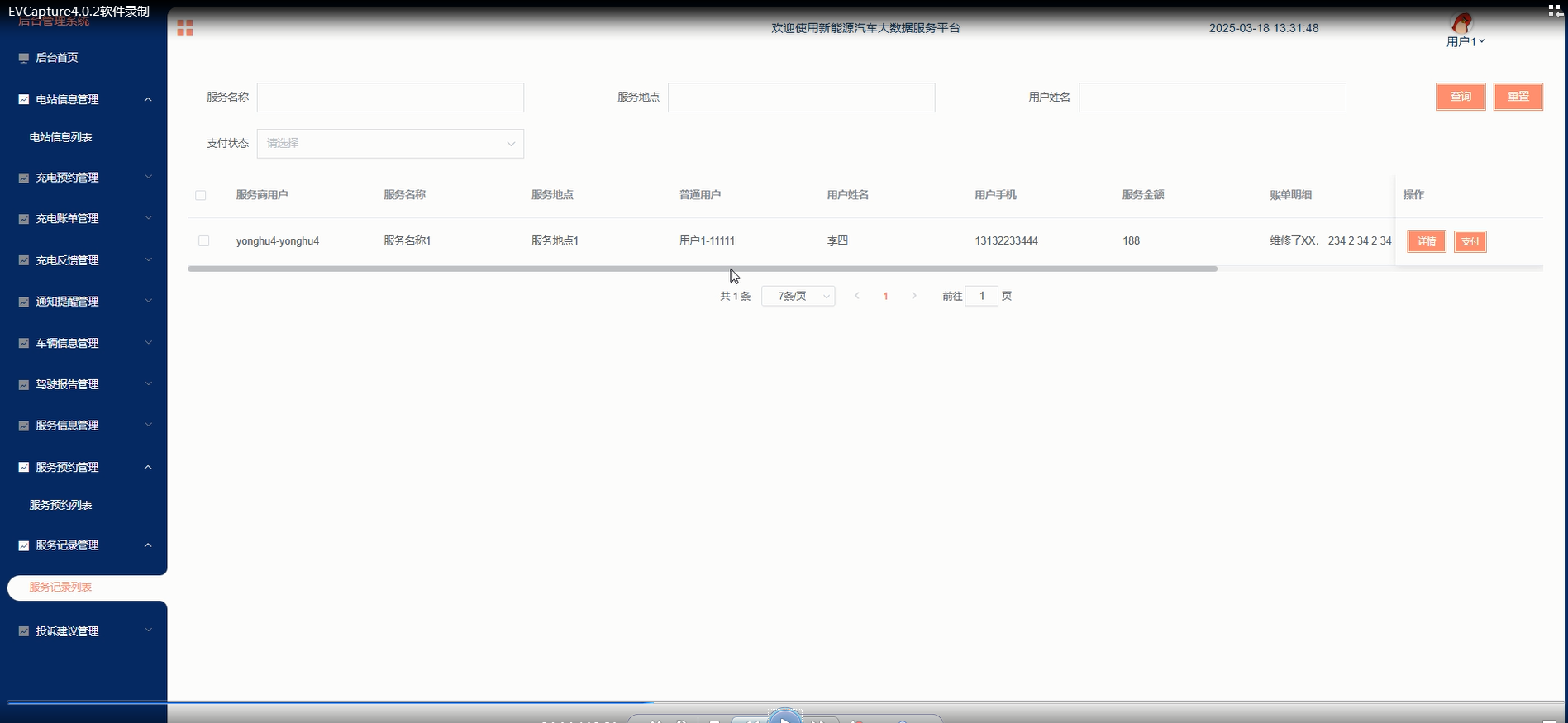

服务商用户点击“服务记录管理”这一菜单会显示服务记录列表这个子菜单，可以查看服务记录详情，包括服务名称、服务地点、普通用户、用户姓名、用户手机、服务金额、账单明细等信息。可以进行查询、重置和支付的操作。服务记录管理界面如下图所示。

图5-14服务记录管理界面

6 系统测试

6.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

6.2 系统测试用例

系统测试包括：用户登录功能测试、电站信息查看功能测试、电站信息添加、车辆信息搜索、密码修改功能测试，如表6-1、6-2、6-3、6-4、6-5所示：

用户登录功能测试：

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

电站信息查看功能测试：

表6-2电站信息查看功能测试表

用例名称	电站信息查看
目的	测试电站信息查看功能
前提	用户登录
测试流程	点击电站信息
预期结果	可以查看到所有电站信息
实际结果	实际结果与预期结果一致

管理员添加电站信息界面测试：

表6-3 管理员添加电站信息界面测试表

用例名称	电站信息添加测试用例
目的	测试电站信息添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击电站信息管理，然后点击电站信息，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的电站信息
实际结果	实际结果与预期结果一致

车辆信息搜索功能测试：

表6-4车辆信息搜索功能测试表

用例名称	车辆信息搜索测试
目的	测试车辆信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的车辆信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表6-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

6.3 系统测试结果

通过编写新能源汽车大数据服务平台的测试用例，已经检测完毕用户登录模块、电站信息查看模块、电站信息添加模块、车辆信息搜索模块、密码修改功能测试，通过这5大模块为新能源汽车大数据服务平台的后期推广运营提供了强力的技术支撑。

结论

新能源汽车大数据服务平台的设计，通过互联网来解决实现信息化的系统，通过我四年所学的所有专业知识整合一起，进行对新能源汽车大数据服务平台进行开发设计，当然在真正着手来做的时候遇到了很多问题，一个是网站的技术问题，一个是自己之前没有单独开发过程序，动手实践比较少，面对问题的同时，自己的自信心也受到了一些打击，不过我也是快速的调整自己的状态，老师与同学讨论的方法解决了所有的困难。

毕业设计是我们所学知识应用的最佳体现，也是在考核我们四年中所学的所有的专业知识及技术应用情况，通过这样毕业设计可以更好的得到锻炼及对所学知识的复习及运用，也是一种训练和实践。新能源汽车大数据服务平台的实现，不仅巩固了我以前的知识，还对学到的知识通过结合技术进行详细了解，还结合了对跨学科效果的深入理解。

在以后我的工作中，我仍然会继续努力我的计算机方面的技术，让我在后期的平台开发中可以更好更快的实现需求功能。我相信自己可以胜任更多的好工作并在工作领域做出更大的贡献。

回顾毕业设计的整个过程，既付出了努力与汗水也收获了很多难以忘怀的美好经历。虽然在系统开发过程中经历了各种各样的困难，自己也在不断研究与探索，可是系统的实现仍有许多不足之处。但是经过系统编程工作让我有了更多的信心，我相信在未来的路上，我会走的更好。

参考文献

1. 黄维.基于B/S模式的虚拟网络宠物安全管理体系分析[J].信息系统工程,2024,(05):4-7.
2. 张宇薇.HTML5在Web前端开发中的应用[J].集成电路应用,2024,41(04):274-276.
3. 马星.Spark分布式计算平台性能优化研究[D].电子科技大学,2024.DOI:10.27005/d.cnki.gdzku.2024.003029.
4. 陈春茹.基于Spark SQL的数据查询与索引优化系统研究[J].信息技术与信息化,2024,(07):170-173.
5. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
6. 肖睿,李鲲程,范效亮,等.MySQL数据库应用技术及实践[M].人民邮电出版社:202206.228.
7. 明日科技.快速上手Python[M].化学工业出版社:202211.337.
8. 明日科技.Python Web开发手册[M].化学工业出版社:202201.411.
9. 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
10. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
11. Liang J .Teaching Reform and Exploration of Python Programming Course Based on Knowledge Graph[J].Journal of Educational Research and Policies,2025,7(1):24-29.
12. Lei L .A Probe Into the Mixed Teaching Reform of Python Language Programming[J].Journal of Electronic Research and Application,2024,8(6):66-71.
13. Yang L ,Cao S ,Liu L , et al.cyclicpeptide: a Python package for cyclic peptide drug design.[J].Briefings in bioinformatics,2024,26(1):
14. 闵睿.对新能源汽车及充电设施智慧管理服务平台的思考[J].销售与管理,2024,(27):21-23.
15. 兰弘羿.新能源汽车车联网大数据平台构建探析[J].太阳能学报,2023,44(06):545-546.
16. 肖忠东,杨舒淇.新能源汽车工业大数据平台建设三方合作策略研究[J].工业技术经济,2023,42(05):58-69.
17. 田野.大数据平台:为新能源汽车护航[N].新能源汽车报,2022-11-21(007).DOI:10.28896/n.cnki.nxnqc.2022.000396.
18. 魏晓艳.基于大数据技术的新能源汽车软件检控平台设计[J].信息技术与信息化,2022,(07):88-91.
19. 彭冲,叶磊,姚波,等.新能源汽车安全监测及大数据分析平台设计与实现[J].汽车实用技术,2021,46(20):5-8.DOI:10.16638/j.cnki.1671-7988.2021.020.002.
20. 廖甜汇,黎飞,张森,等.基于大数据的新能源汽车个性化售后服务推荐系统[J].时代汽车,2021,(06):181-182.

致谢

眨眼之间，大学生活就要结束了。在本文的最后，我要感谢我和蔼可亲的导师、团结有爱的同学的帮助和鼓励。此刻，我找不到感谢之词可以用来表达我最深切的感激之情。尤其感谢我的指导老师，在选题的过程中与我进行了深入的交流，在毕业设计期间给我提供了一些指导。四年的学习生活让我受益良多，老师们的丰富的学术知识、认真负责的学习态度让我受益匪浅。在此，我深深地感谢那些曾经给予我帮助和指导的老师！

我们的论文得益于许多学者的贡献，他们的研究成果为我们提供了宝贵的指导，使我们能够更好地完成这篇文章。感谢我的同学和朋友在我的写作以及排版过程中给予热情的帮助，才使得我比较顺利的完成了这篇论文。

感谢大学里遇见的朋友，你们在我这四年里留下无数的温暖和快乐，让我对这个校园多了一份留念。最后，感谢我的父母、辅导员老师以及室友们对我大学生活上的关心和理解，让我能保持乐观和追求我所热爱的。尽管我的能力有限，但我仍然尽力去完善这篇论文，并且诚挚地希望各位老师和学友能够给予宝贵的指导与意见！

-免费领取项目源码，请关注❤点赞收藏并私信博主，谢谢-
